奔驰Actros 963组合仪表ICUC拆装：饰圈释放、插头锁止与显示复查

组合仪表连接车辆网络和驾驶信息显示，拆装时应防止静电和划伤透明罩。

插头带锁止机构，不得拉拽导线强行分离。

一、关闭点火并保护仪表台

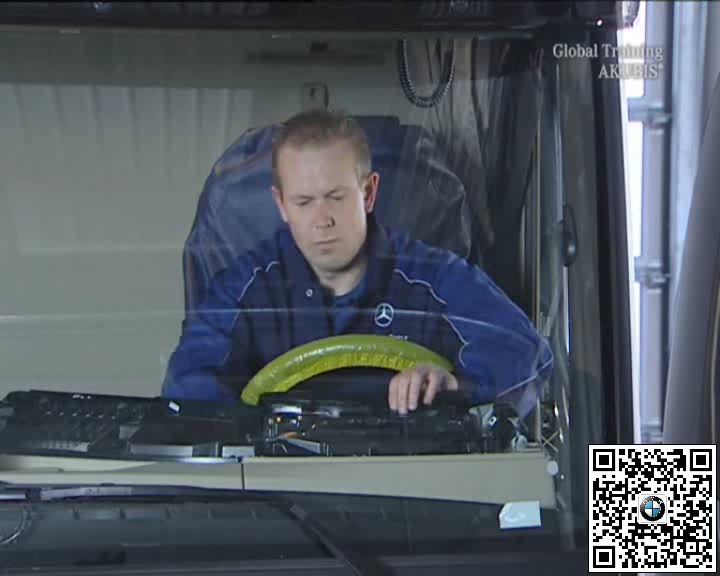

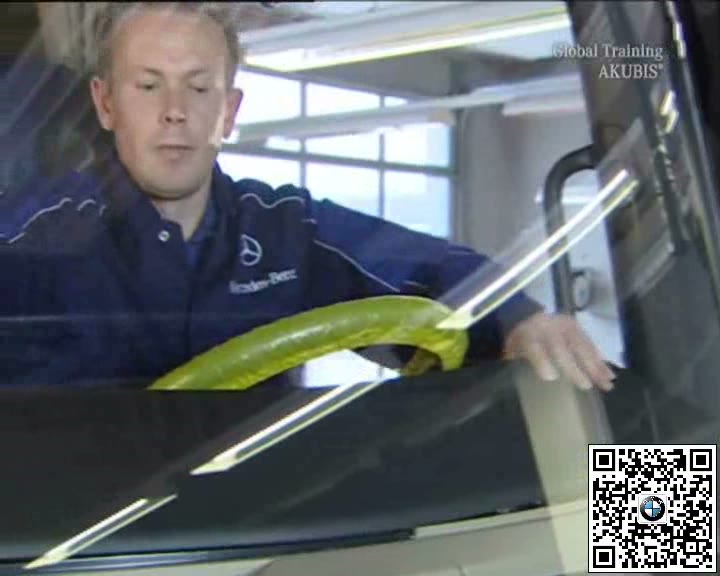

保存故障状态，关闭点火并按要求断电。覆盖转向盘及仪表台，确认仪表周边固定结构。

二、释放饰圈和组合仪表

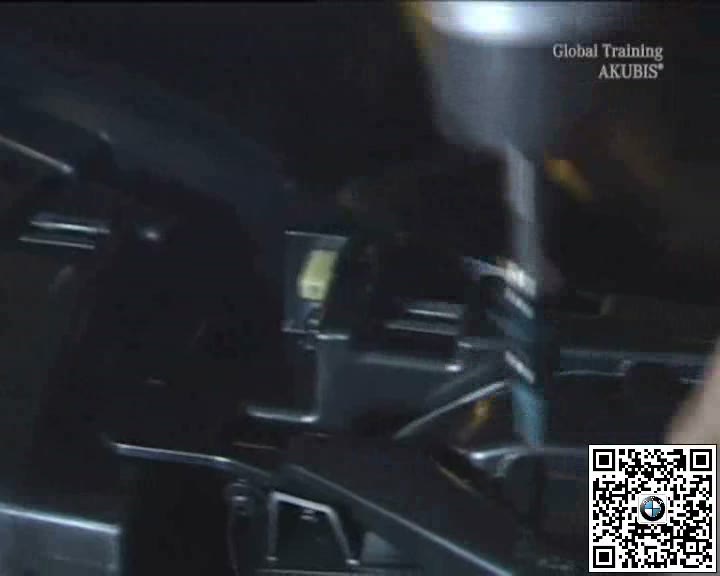

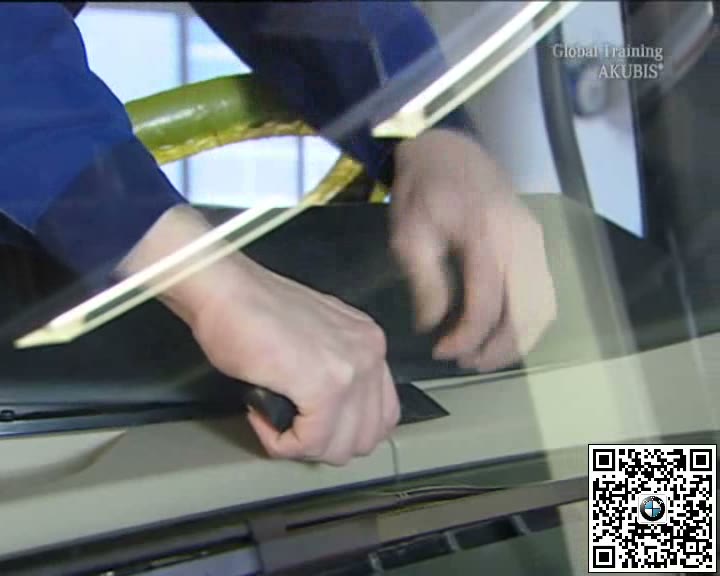

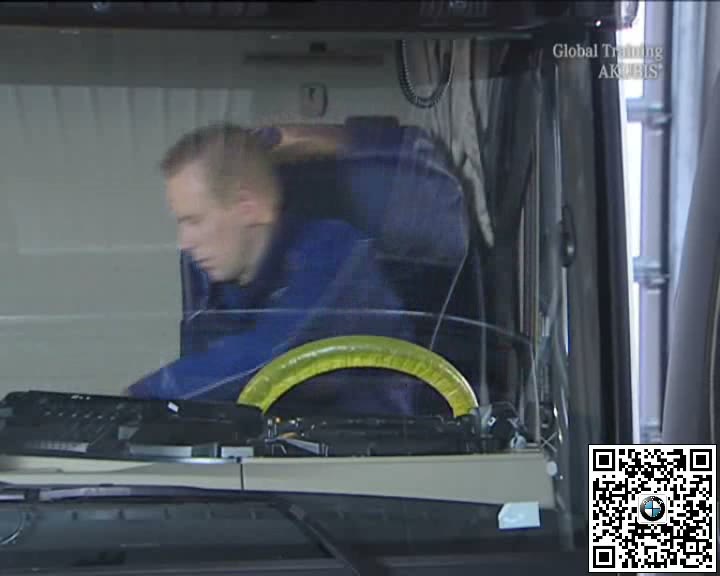

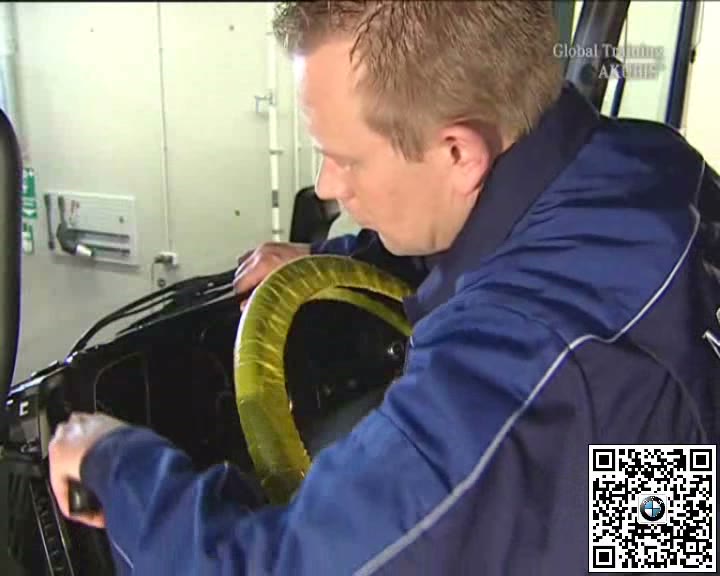

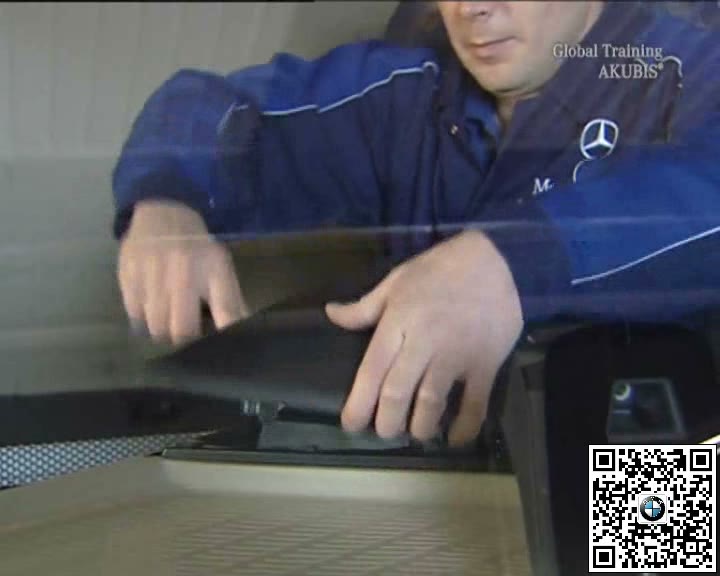

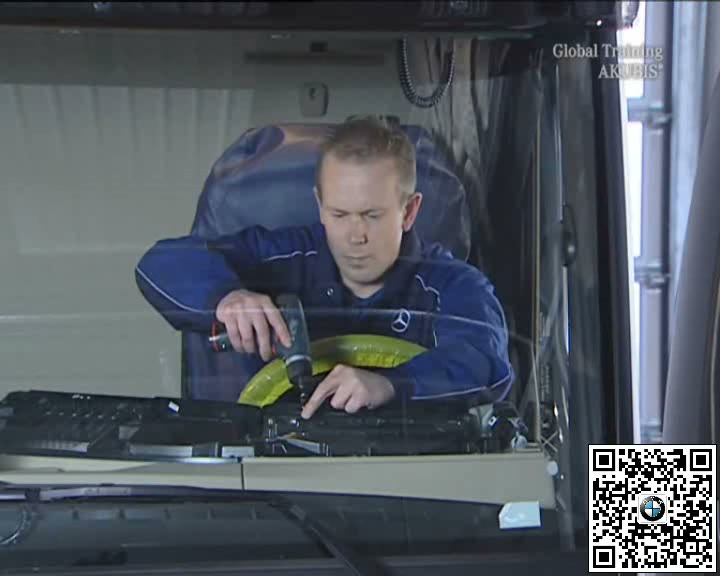

使用规定工具解除仪表罩或饰圈卡扣，从两侧均匀拉出ICUC，避免只在一侧用力。

三、解锁插头并取出部件

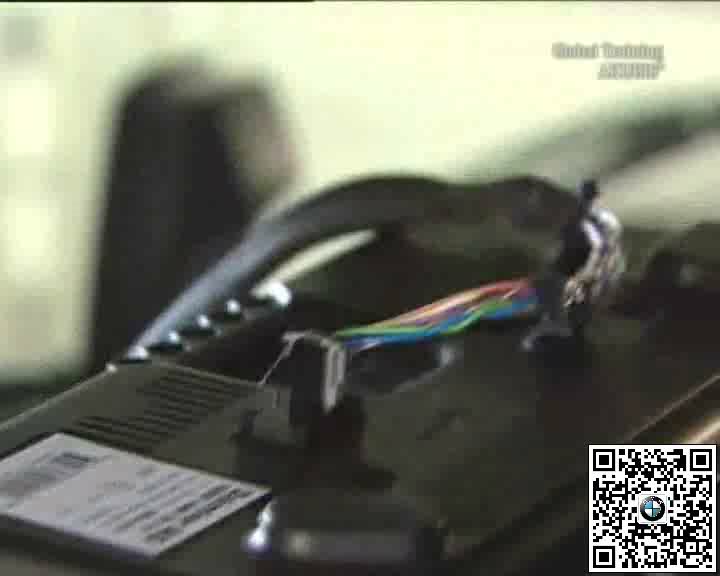

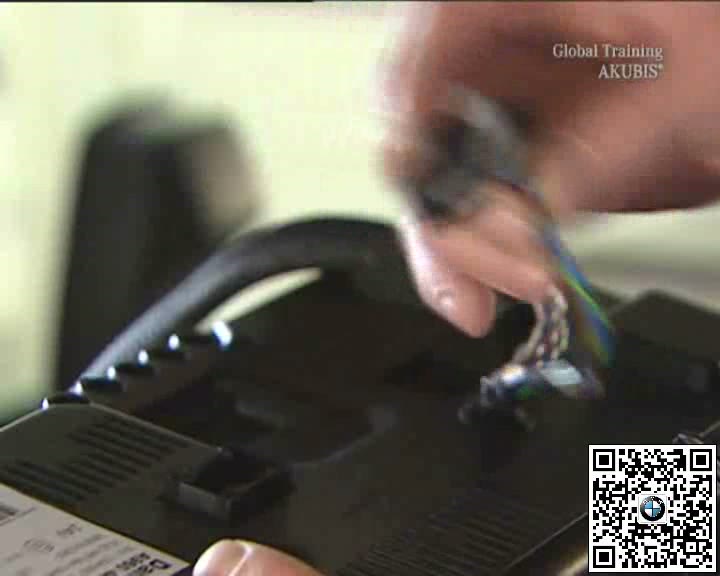

支撑仪表后操作背部插头锁杆，完全解锁再断开连接。取出仪表并保护透明表面。

四、装复并检查显示通信

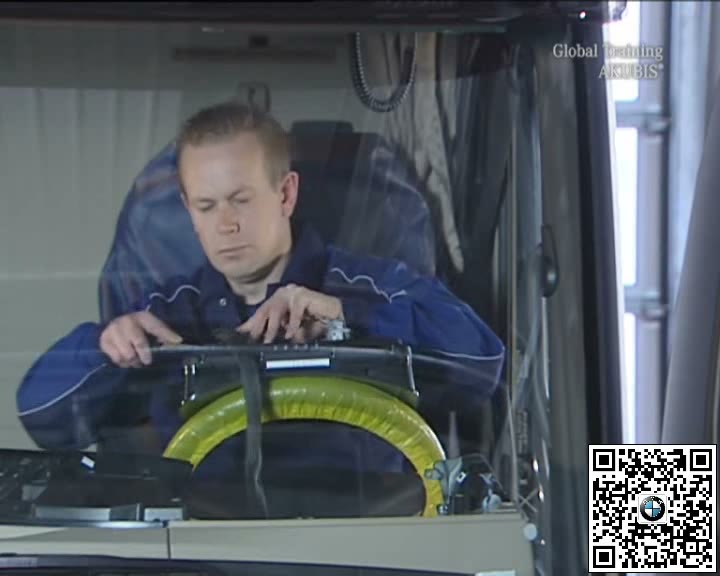

插头锁止后将仪表均匀压入，恢复饰圈。通电检查照明、指针、警告灯、显示信息和故障通信。

五、完工检查要点

• 仪表透明罩已保护。
• 拆卸工具位置正确。
• 插头锁杆完全锁止。
• 显示、指针和网络诊断正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
