奔驰M256直列六缸发动机：48V、ISG、电动增压与三回路冷却

M256是奔驰重新采用直列六缸布局的重要发动机。它不只是把V6改成一排六缸，而是围绕48V系统重新设计附件、起动、增压和热管理：取消传统小齿轮起动机与皮带驱动附件，以集成式起动发电机ISG、电动水泵、电动空调和电动辅助压缩机组成新的动力系统。

一、直列六缸为何天然平顺

六个气缸按120°点火间隔工作，往复惯性和力矩能够较好地互相平衡，通常不需要额外平衡轴。直列布局也使进排气和增压部件布置更集中，但发动机长度增加，对车身纵向空间、碰撞结构和冷却布置提出更高要求。

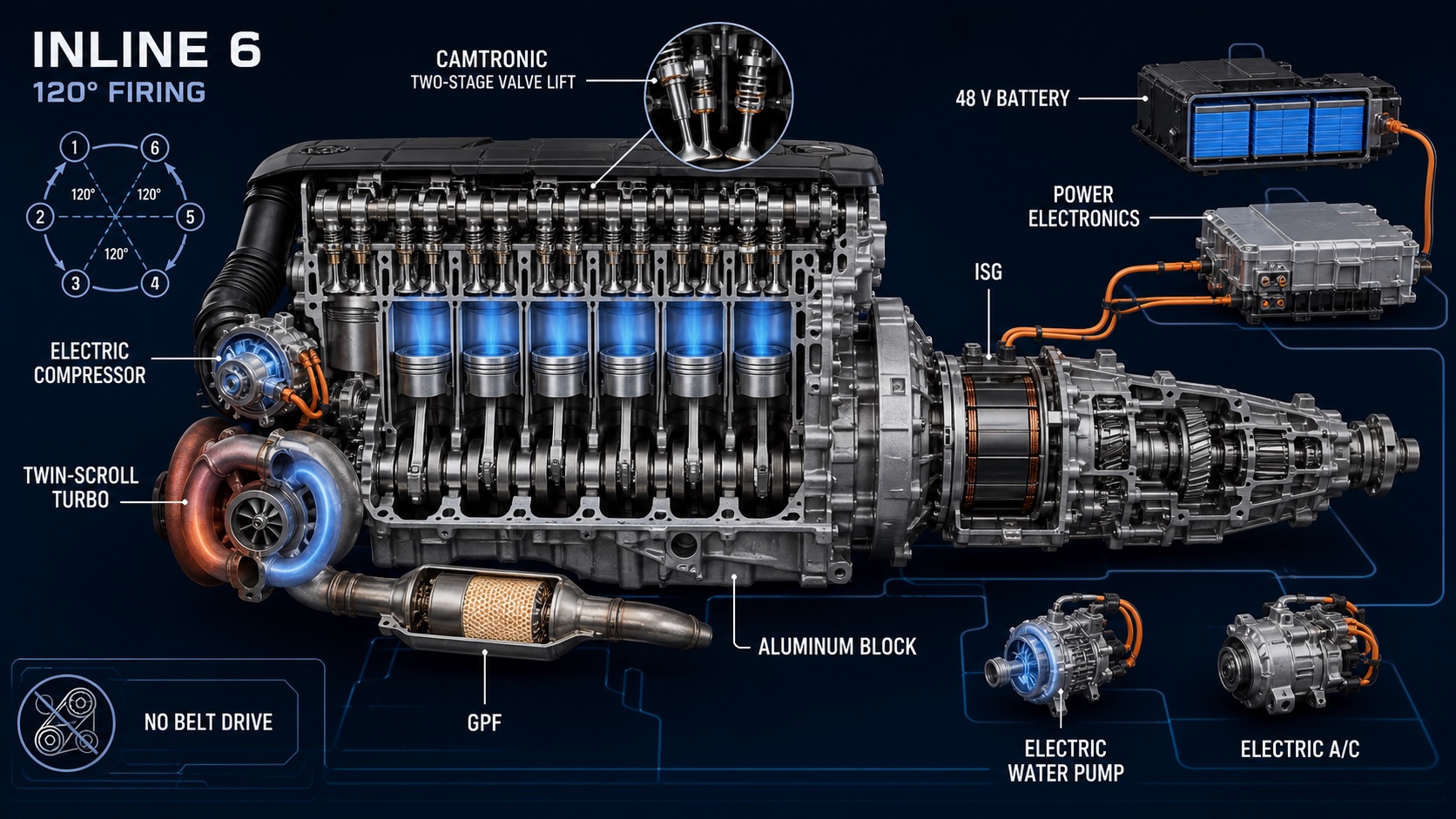

二、M256的主要技术组合

• S450与S500对应约270kW和320kW两个功率版本。
• 双涡流废气涡轮增压器及电控泄压/旁通控制。
• 320kW高功率版本增加48V电动辅助压缩机EAC。
• 发动机与变速箱之间布置集成式起动发电机ISG。
• 进气侧使用CAMTRONIC两级可变气门升程。
• 缸内直喷、汽油颗粒捕集器GPF及NANOSLIDE缸壁涂层。
• 铝合金曲轴箱和气缸盖，取消传统皮带驱动装置。

三、48V为什么比12V更适合大功率附件

在相同电流下，提高电压可以提高传输功率，并减少为大功率附件继续加粗线束的需求。资料以48V系统可提供约12V系统三倍的可用最大功率来说明其优势。它能够驱动电动增压器、水泵、空调和ISG，同时实现能量回收、滑行、快速起停与扭矩辅助，又不进入传统高压混合动力的电压等级。

四、ISG取代了哪些传统功能

ISG位于发动机与变速箱之间，可平顺、快速地起动发动机，也可作为发电机回收能量并为48V电池充电。在加速或涡轮建立压力的过渡阶段，它还能提供短时扭矩补偿。由于不再依赖皮带发电机和小齿轮起动机，起停动作更快、更安静，但ISG、电力电子、48V电池和冷却状态任何一项异常，都可能限制起停与辅助功能。

五、双涡流涡轮怎样改善响应

排气歧管把六缸分为两组，每组三个气缸的排气脉冲通过独立涡道送到涡轮入口，直到涡轮附近才汇合。这样可减少相邻气缸排气脉冲相互干扰，提高低转速涡轮利用率，同时保持高转速流量能力。

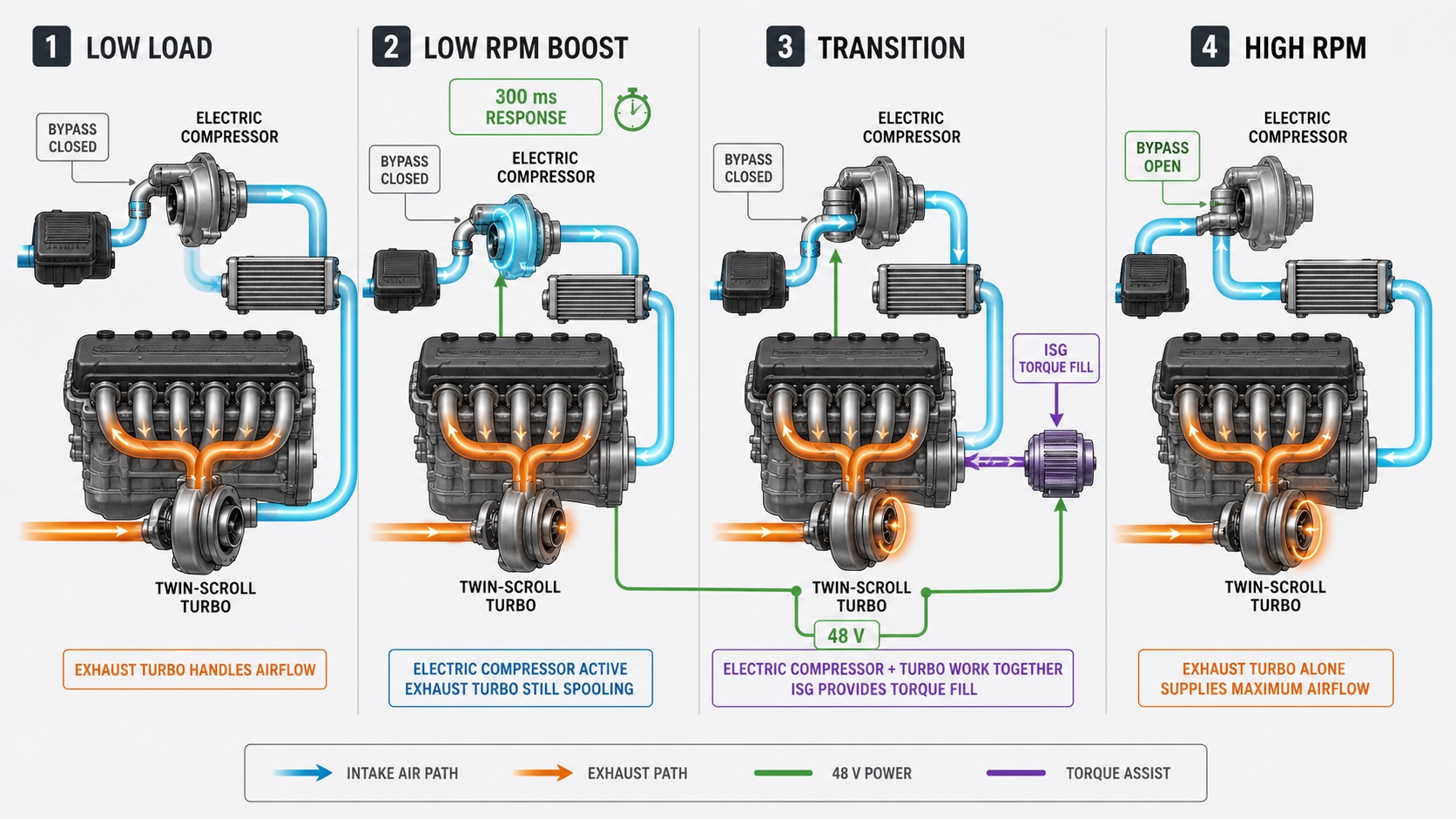

六、EAC电动辅助增压的四个阶段

• 低负荷：不需要额外增压，EAC空气路径关闭或旁通，主要由自然流动/废气涡轮路径工作。
• 低转速高增压请求：48V EAC启动，响应时间约300ms，迅速填补涡轮迟滞。
• 中间过渡区：EAC与双涡流涡轮共同供气，ISG可同步提供扭矩填补。
• 高转速高负荷：废气能量充足，EAC退出并打开旁通，增压主要由废气涡轮提供。

EAC不是在任何加速时都常开。控制单元根据目标增压、发动机转速、48V电池电量、温度和涡轮实际压力决定启停。若电动压缩机不工作，故障也可能来自供电许可、旁通阀或冷却条件，而不仅是电机本体。

七、CAMTRONIC如何配合部分负荷

M256进气凸轮轴集成两级气门升程曲线，通过电动促动器推动控制销，使滑动凸轮单元在无负荷的凸轮轴转动阶段完成切换。小升程用于部分负荷降低泵气损失，大升程用于较高充气需求；进排气凸轮轴还各有液压相位调节器。

八、NANOSLIDE与铝合金机体

铝制曲轴箱有利于减轻重量，但气缸工作表面需要足够耐磨。NANOSLIDE在缸壁形成含铁碳的薄层，经过精加工后降低摩擦并提供耐磨表面。检查缸壁损伤时不能按传统厚铸铁缸套的维修方式简单处理。

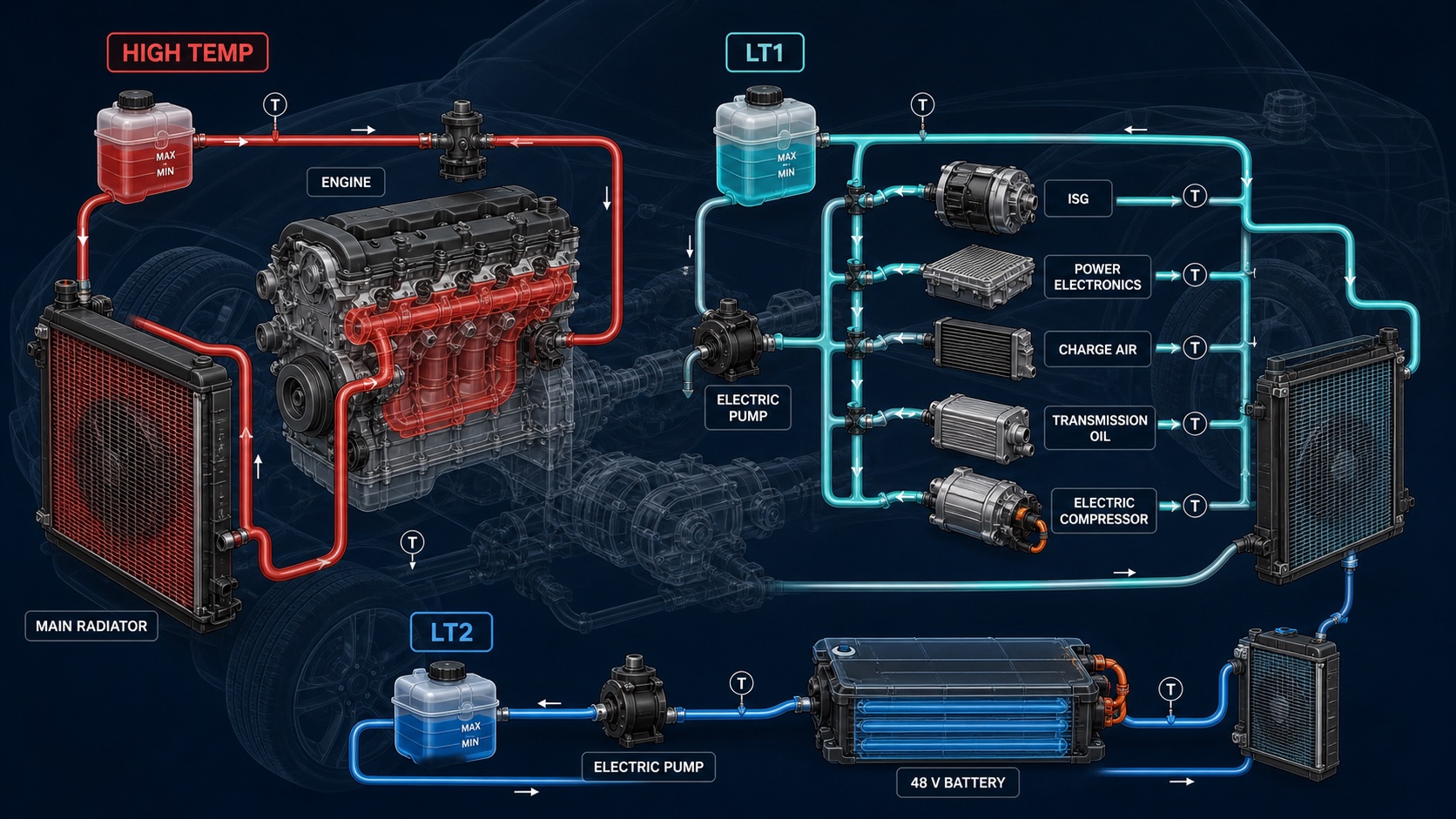

九、三套冷却回路分别负责什么

• 高温回路：冷却气缸体、气缸盖和内燃机高温区域。
• LT1低温回路：冷却ISG及电力电子、增压空气、变速箱油热交换器和EAC。
• LT2低温回路：为48V蓄电池提供独立冷却。

三个回路温度等级和负荷对象不同。某一低温泵、阀或散热器异常，可能只限制EAC/ISG或48V充放电，却不一定首先表现为发动机水温过高。诊断时要分别读取各回路温度、泵命令和部件降功率状态。

十、为什么实现了无皮带驱动

传统由曲轴皮带驱动的发电机、水泵和空调压缩机改为电动化后，附件可以按实际需求独立调速，不必随发动机转速持续消耗功率。取消皮带、张紧器和皮带轮也减少机械布置，但故障诊断从“皮带是否打滑”转变为48V供电、通信、功率电子和热管理许可检查。

十一、常见功能受限的诊断方向

• ISG起动慢或起停不可用：检查48V电池SOC、DC/DC、ISG温度、位置/转速信号和12V基础供电。
• 低转速增压迟缓：比较目标/实际增压、EAC命令、旁通阀位置、48V电压和LT1温度。
• 48V警告伴随多项功能关闭：先查电池、接触器/配电、DC/DC和网络通信，不逐个更换附件。
• 发动机水温正常但电气附件降功率：重点检查LT1或LT2泵、气阻、阀和小散热器。
• CAMTRONIC报码：核对切换条件、促动器、位置反馈、机油状态和滑动凸轮机械动作。

十二、建议的诊断顺序

• 完整扫描12V、48V、发动机、变速箱和热管理控制单元。
• 确认12V基础电压、48V电池电量与DC/DC工作状态。
• 读取ISG、EAC、泵和阀的目标/实际值及降功率原因。
• 分别验证双涡流增压路径、EAC旁通与压力传感器合理性。
• 检查高温、LT1和LT2回路的温差、流量与排气状态。
• 执行相关激活和试运行后，在冷车、低转速加速与高负荷下复测。

诊断思路小结

M256的核心不是某一个新部件，而是发动机、48V供电、ISG、双增压和三回路热管理的协同。出现起停、增压或附件功能受限时，应先看系统许可和温度，再检查单个执行器，避免把能源或冷却问题误判为机械发动机故障。
