本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI54.65-P-047269，版本1 |
|---|---|
| 功能组 | 54.65 驻车辅助 |
| 日期 | 2009-08-03 |
| 适用范围 | 车型 216，截至车辆识别号 216 ... .A 021 805 车型 221，截至车辆识别号 221 ... .A 265 574 |
一、故障现象与投诉条件
倒车摄像机功能不可用。
附件
文件 描述
Bild_1.jpg 定位
二、原通告列出的可能原因
位于行李箱区域（左侧）中的 U 形铰链和后搁板（图 1）位置上的倒车摄像机导线扭结或断裂（图 2）。
附件
文件 描述
Bild_2.jpg 导线断路
三、检查与补救步骤
通过下列维修线束更换损坏的导线：
A221 440 39 32 倒车摄像机维修电线束总成，日本版
四、控制单元与故障代码
障文本
RFK-Backup camera (DRVM) 8500 Plug B84/3x1 (Backup camera connector) is not inserted or the li-
nes for the voltage supply are defective.
RFK-Backup camera (DRVM) 8510 Plug B84/3x1 (Backup camera connector) is not inserted or the
video cable is defective.
五、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 221 440 39 32 日本版倒车摄像机维修电线束
总成
1 日本版 X
操作号与损坏代码
容 时间 损坏代码 提示
59774 74 接头/导线倒车摄像机
6、原始TIPS通告页面

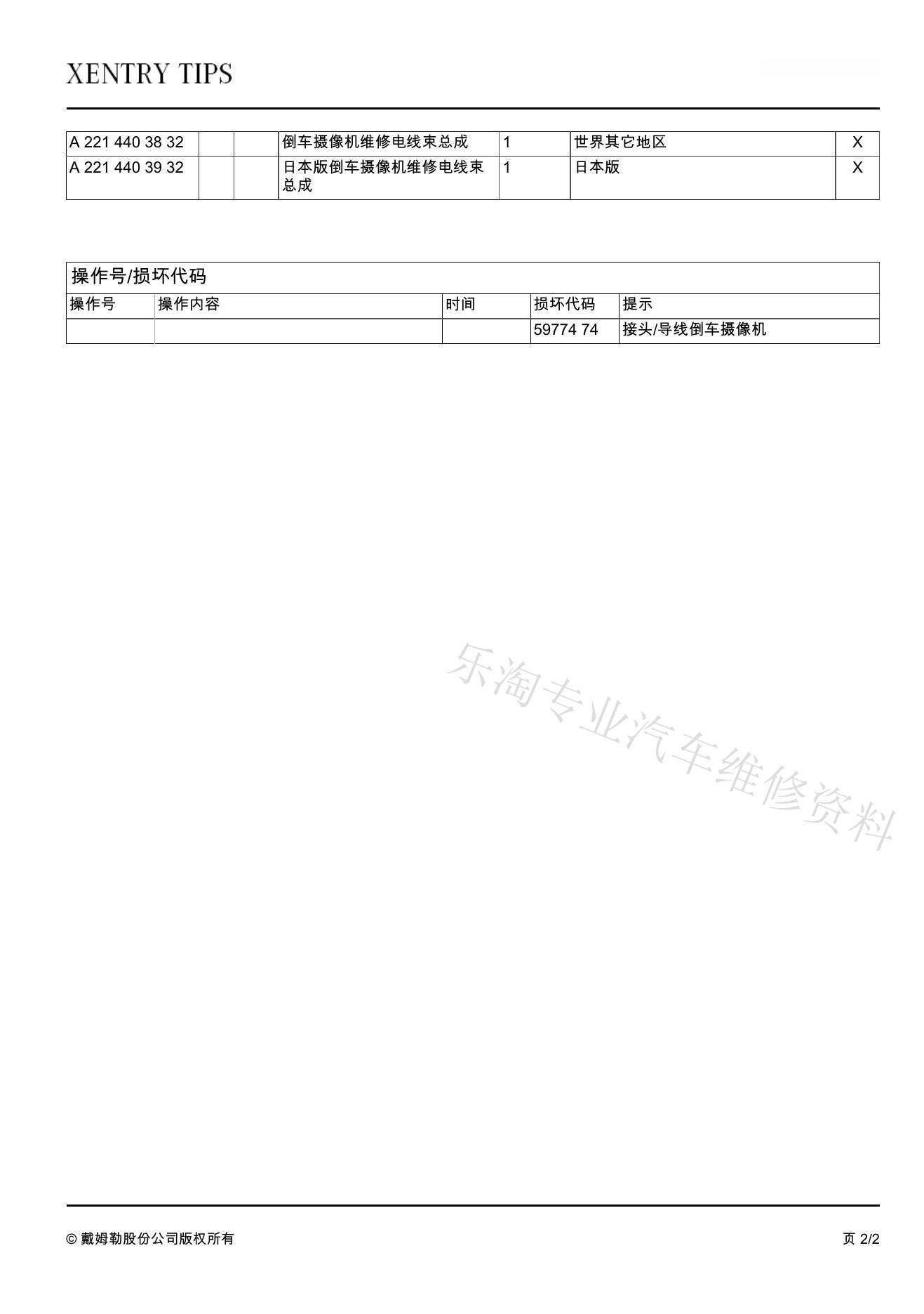

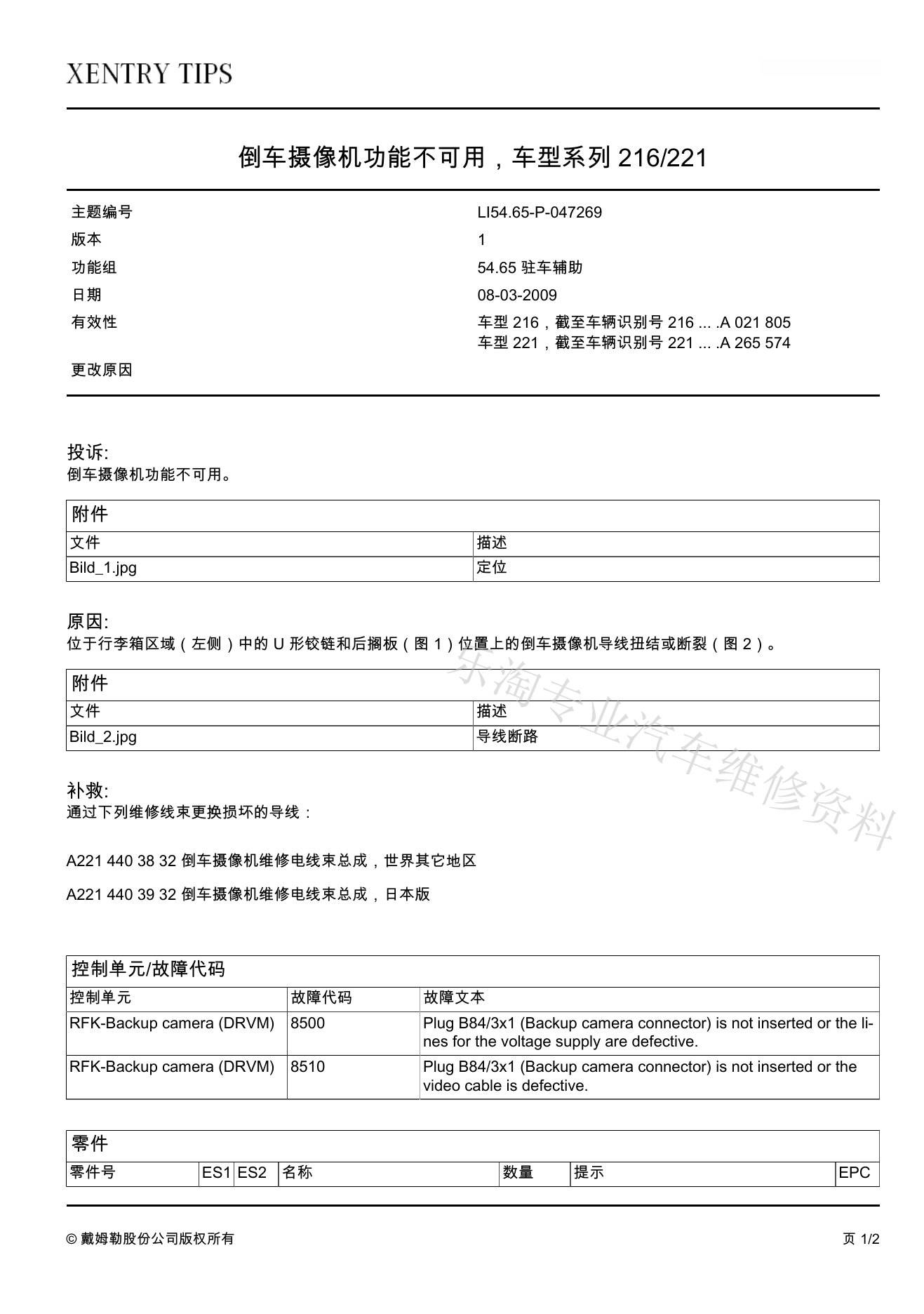

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
7、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
