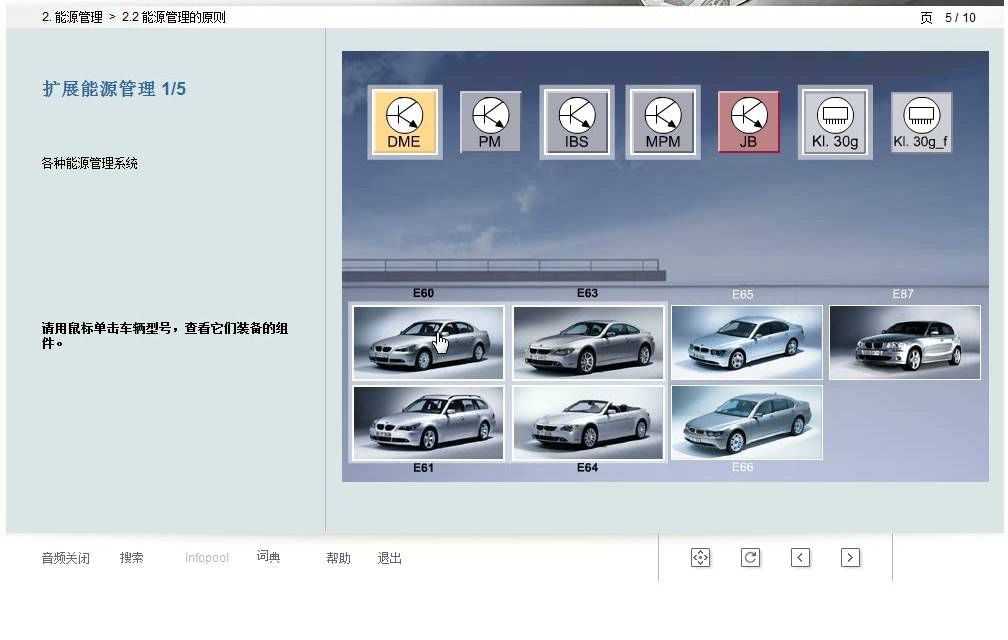

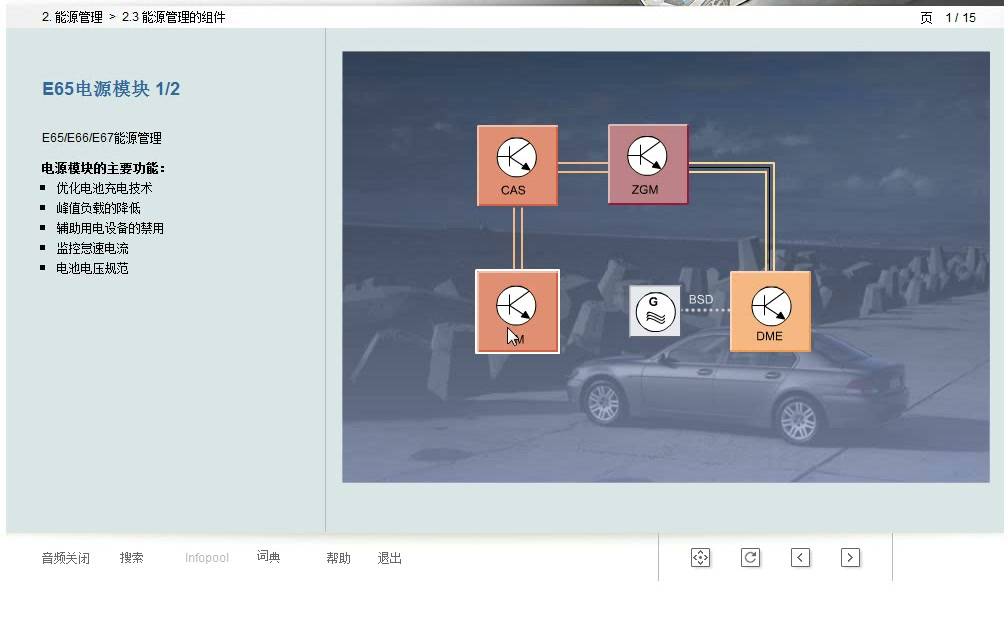

1、电源管理目标
系统要保证起动能力、稳定供电和蓄电池寿命,并在负载过高时采取分级管理。

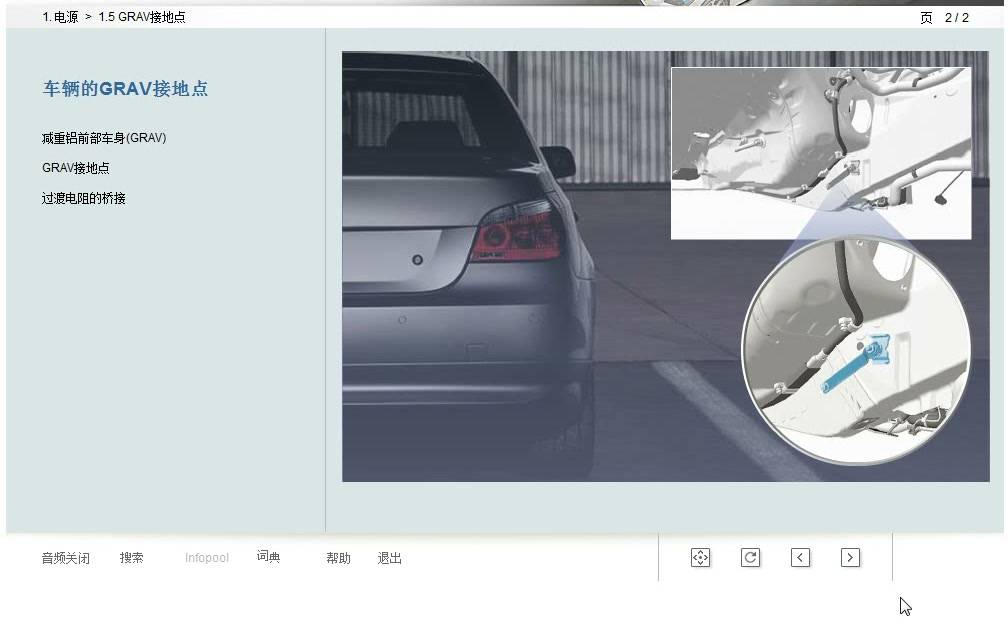

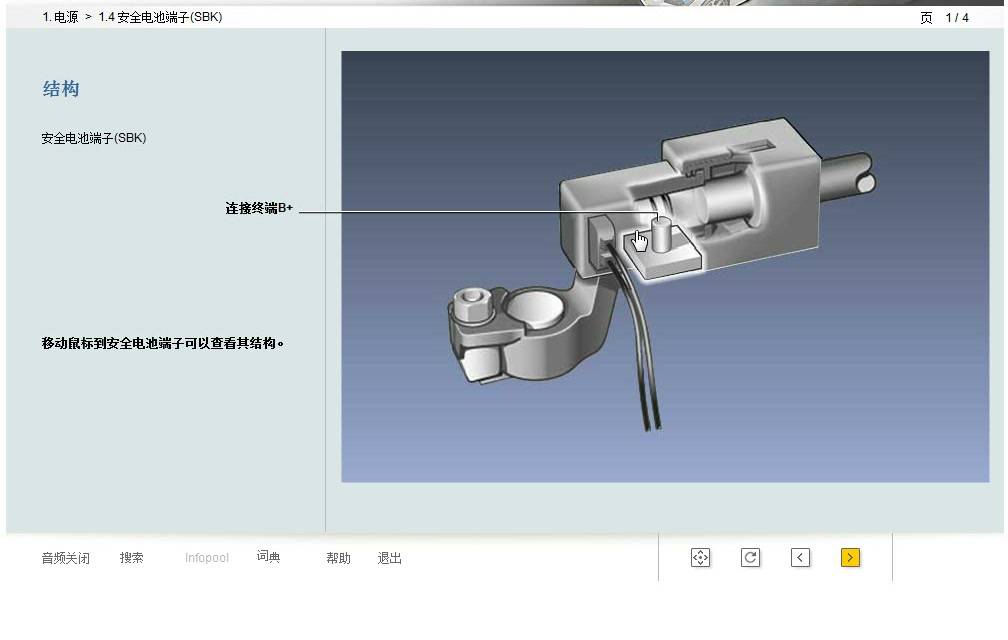

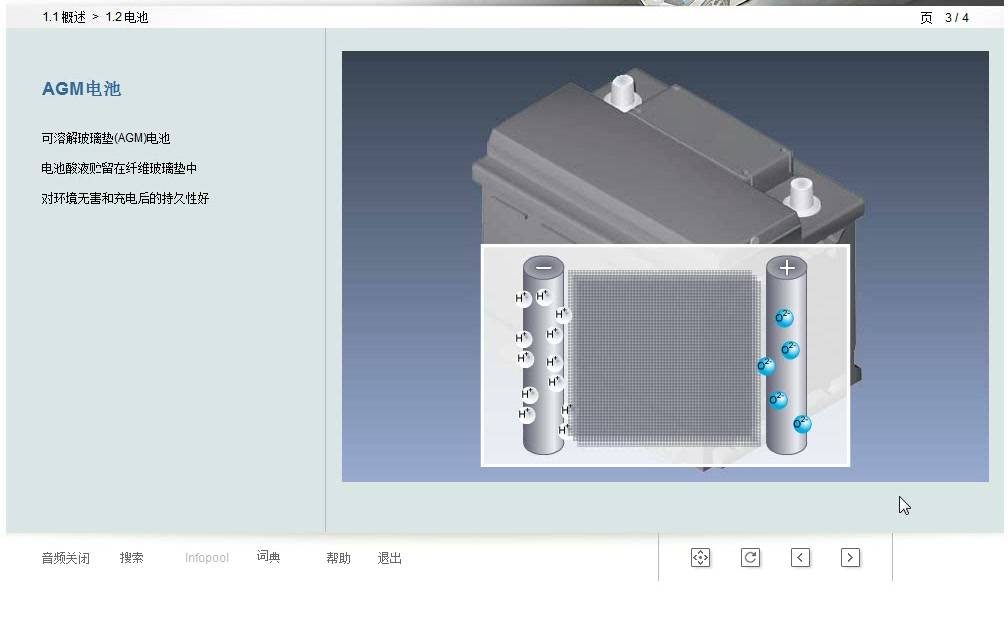

2、蓄电池连接
正负极连接、配电点和安全电池接线柱属于诊断基础,接触电阻会造成多系统异常。

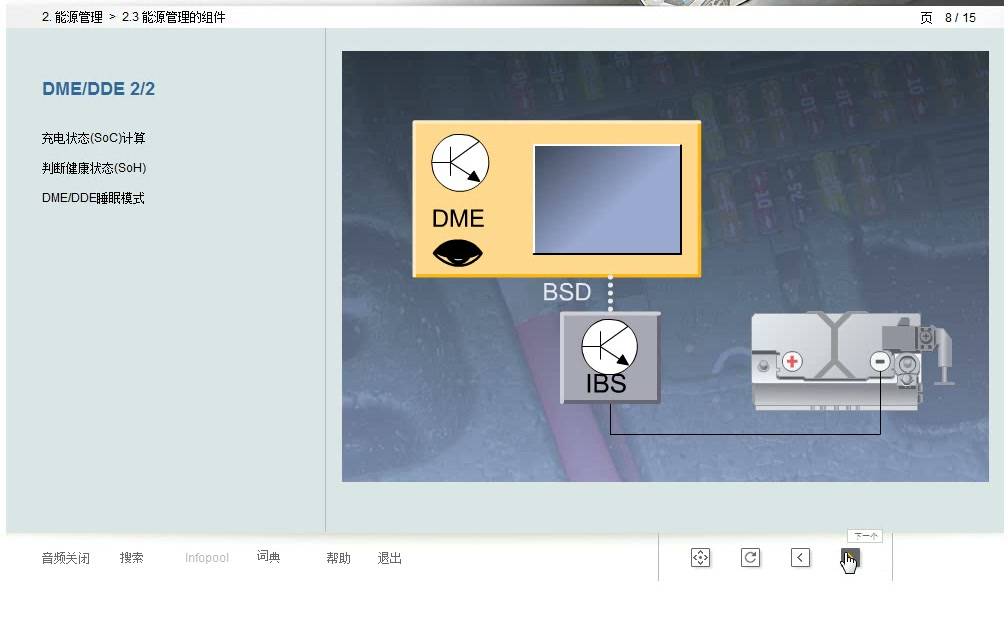

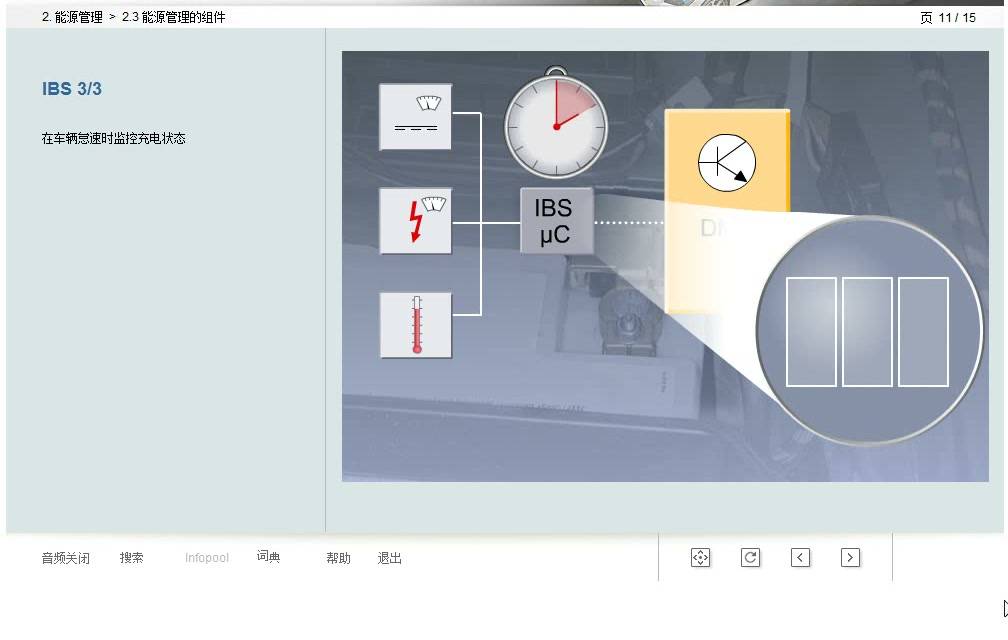

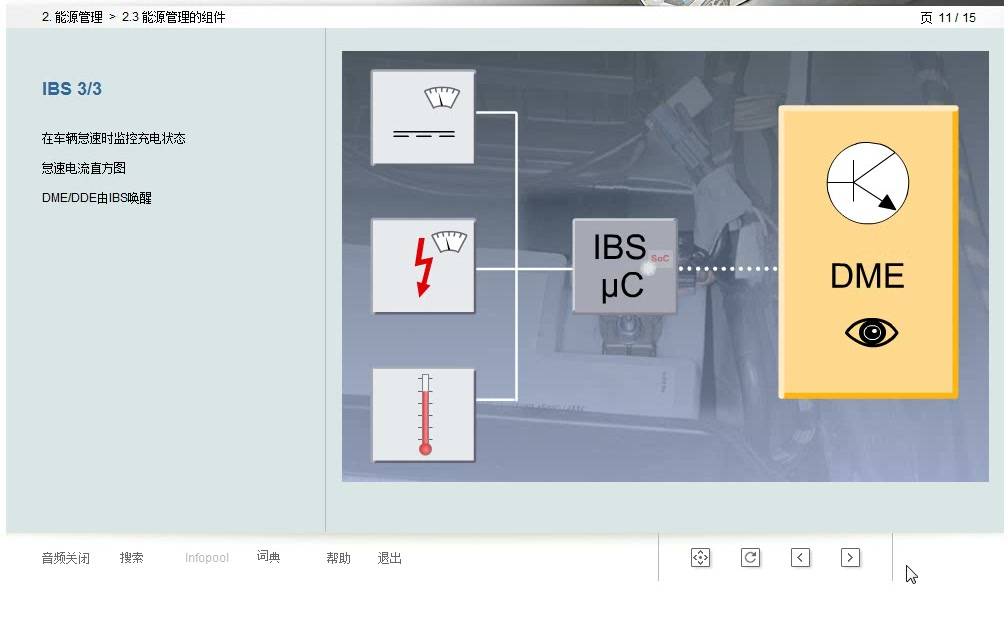

3、IBS传感器
IBS测量电流、电压和温度,并把信息提供给能量管理;更换或断电后需按车型流程处理。

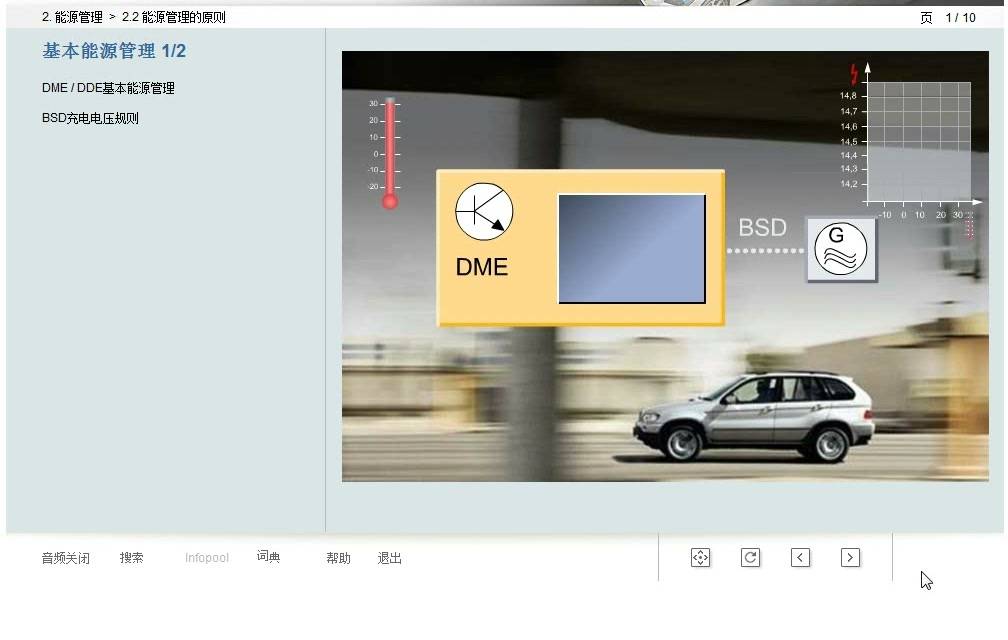

4、发电机控制
DME根据电池状态、驾驶条件和负载调节发电机,不能用固定电压标准判断所有工况。

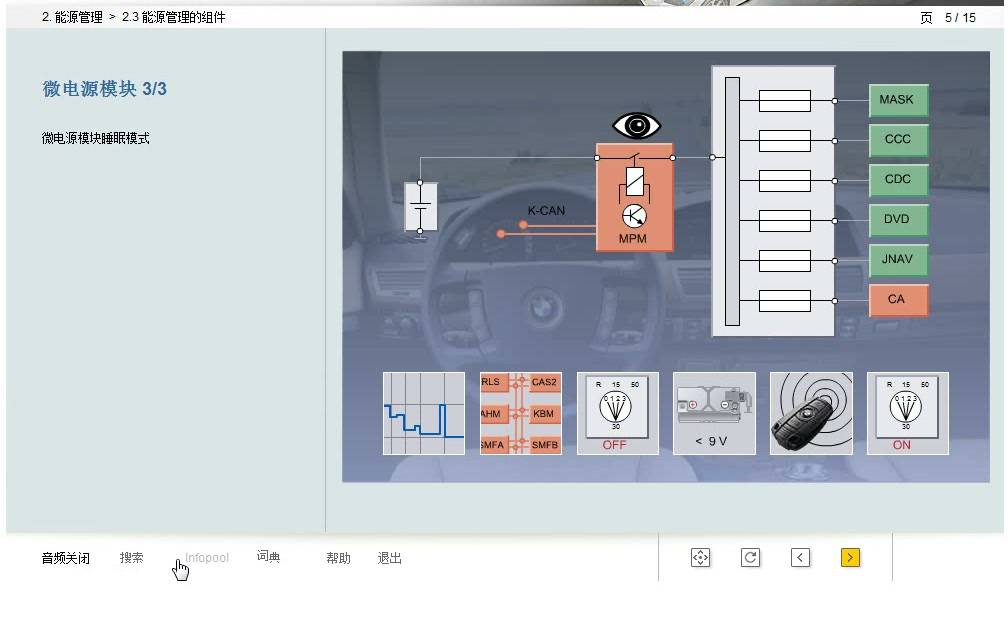

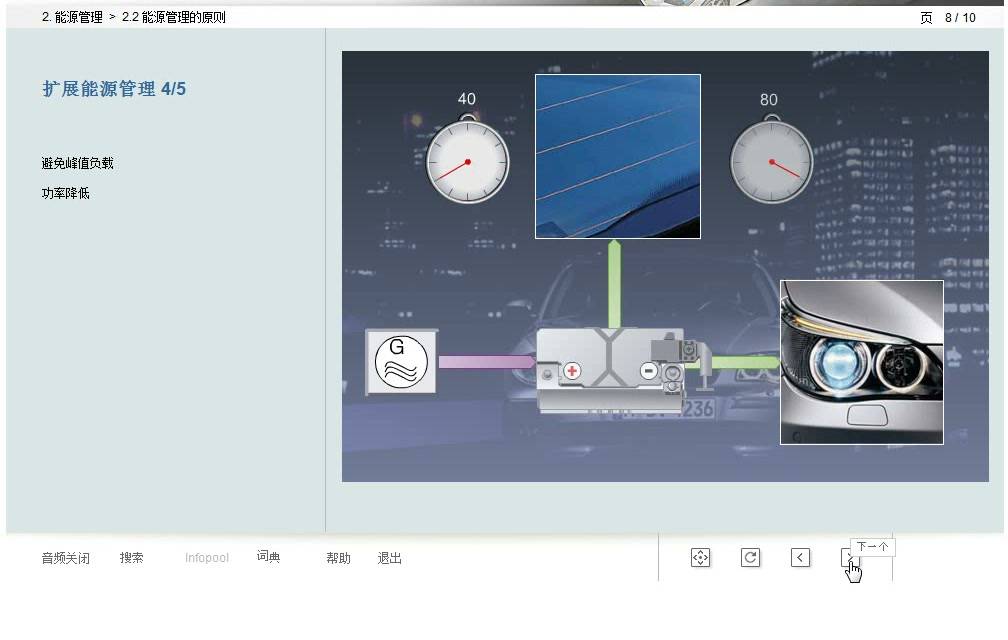

5、负载与静置电流
车辆休眠需要时间,测量时不能频繁唤醒网络;异常静置电流要逐步定位回路。


6、维修与登记
更换蓄电池时核对类型容量并执行登记,编程时连接稳定电源,完工后复核能量诊断。


七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训视频中的技术画面截取。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
