这项作业从后保险杠饰板内侧进行,不是从车外撬灯。先按对应程序拆下后饰板并放在有垫层的工作面,再分清上饰板螺栓、灯具连接器、灯体螺栓和卡子。本文适用于原厂 2024+ Model 3 左后饰板灯程序覆盖的车辆。

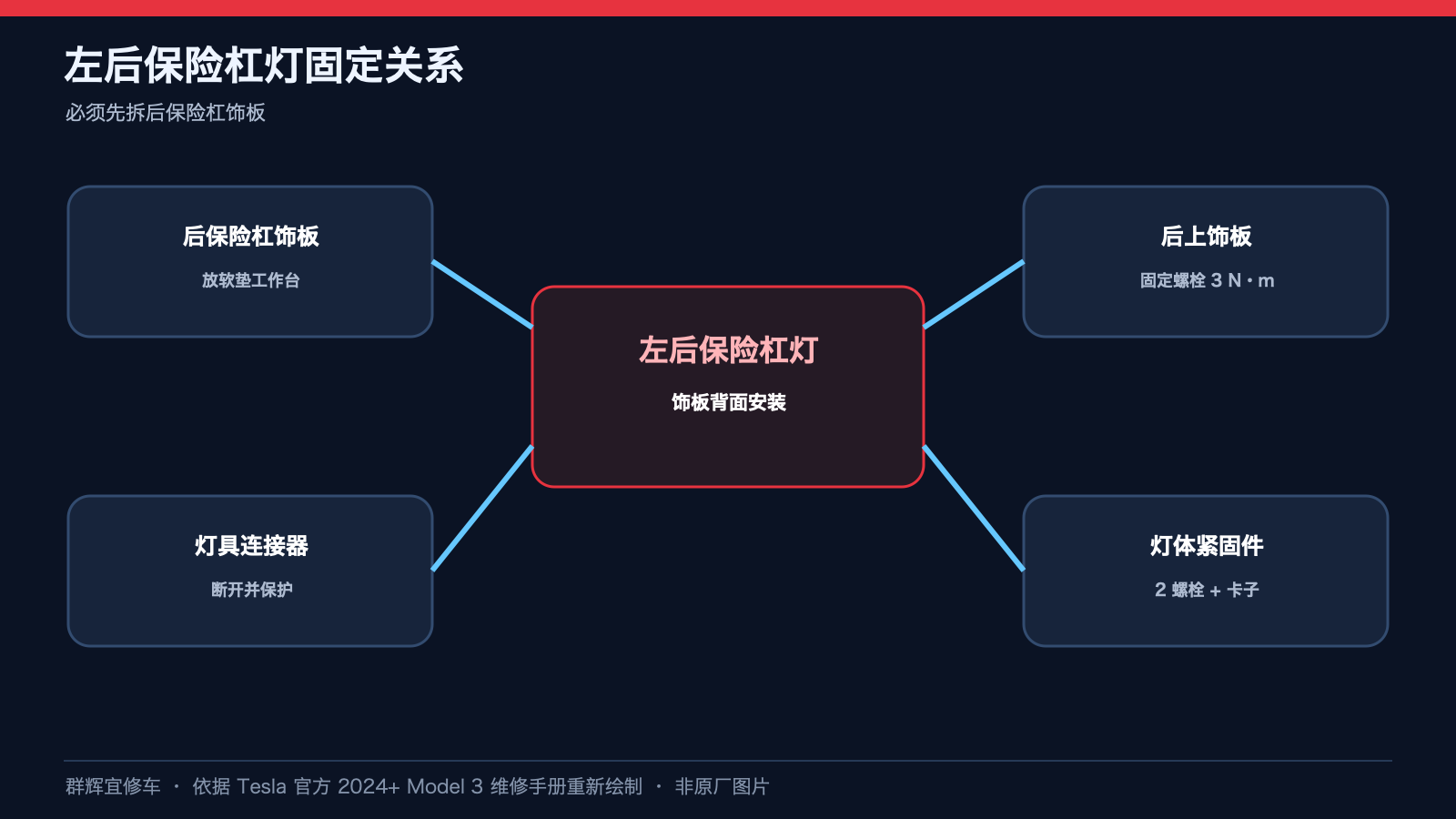

一、先辨认三处不同的连接

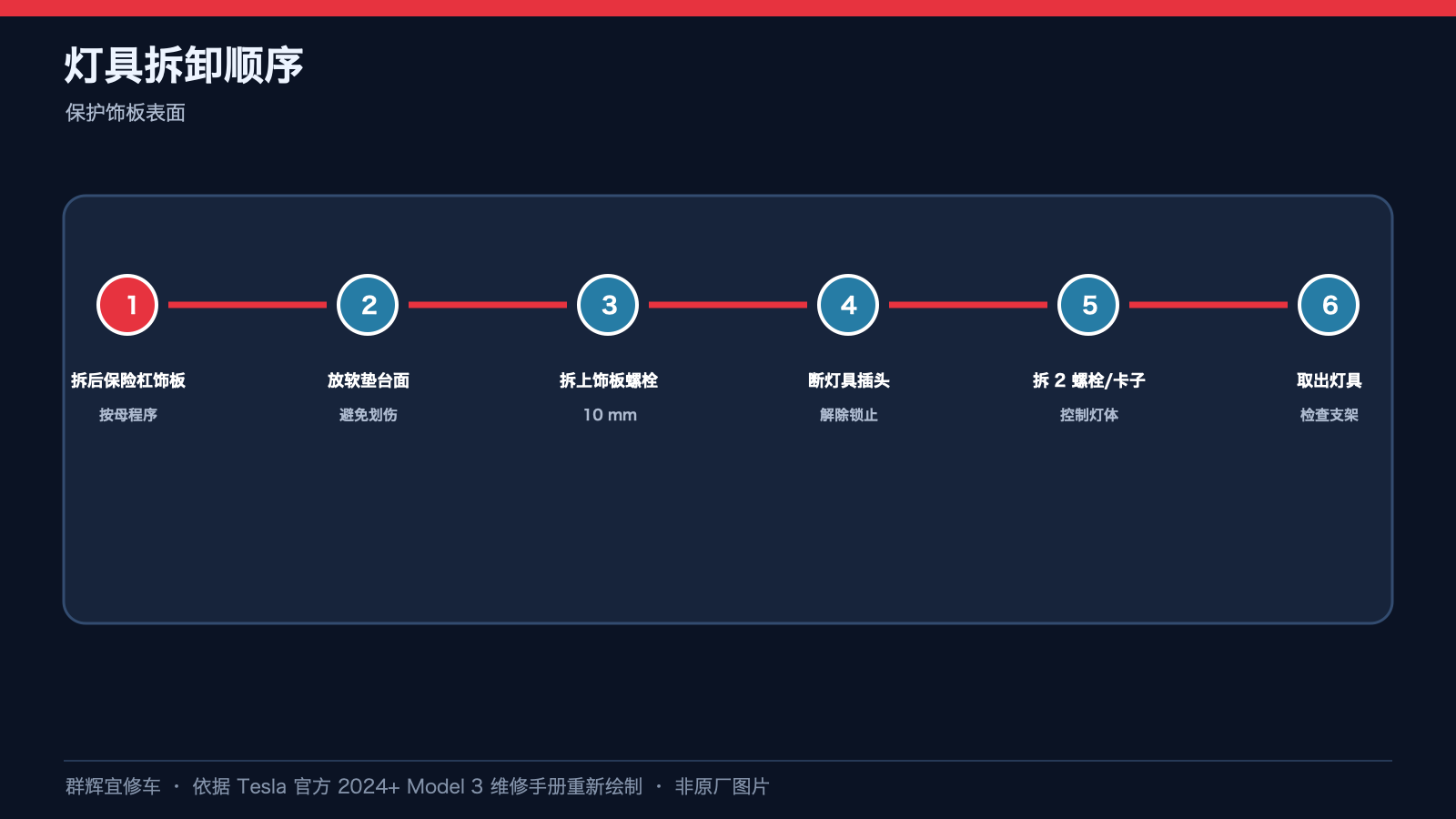

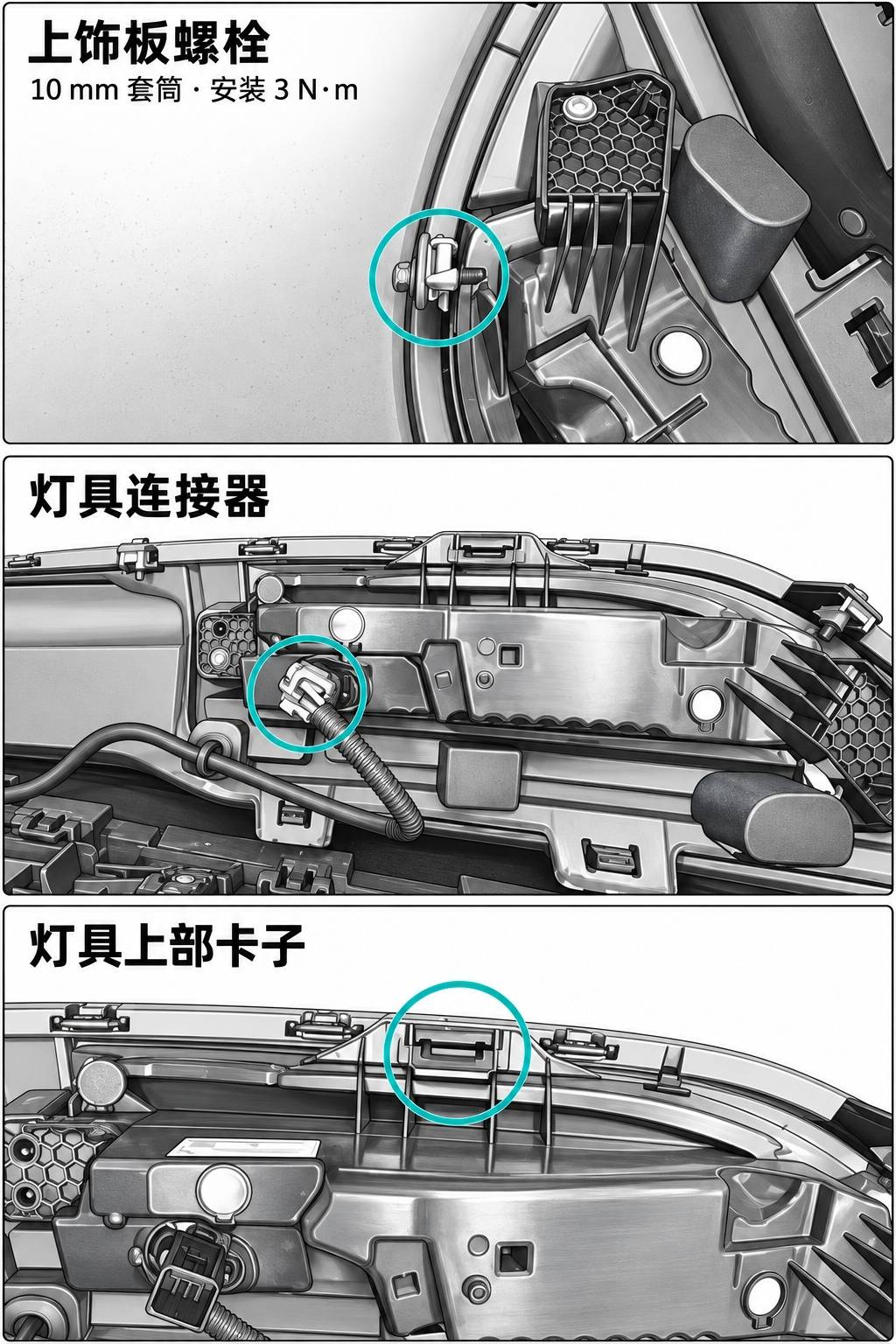

拆下后饰板后,用 10 mm 套筒拆上饰板固定螺栓,再断开左后灯具连接器。下图依次标出上饰板螺栓、插头和灯具上部卡子的位置;圆圈表示定位,不表示撬动或拔出方向。连接器锁止结构应对照实车处理,不拉扯导线。

二、灯体由两颗螺栓和卡子固定

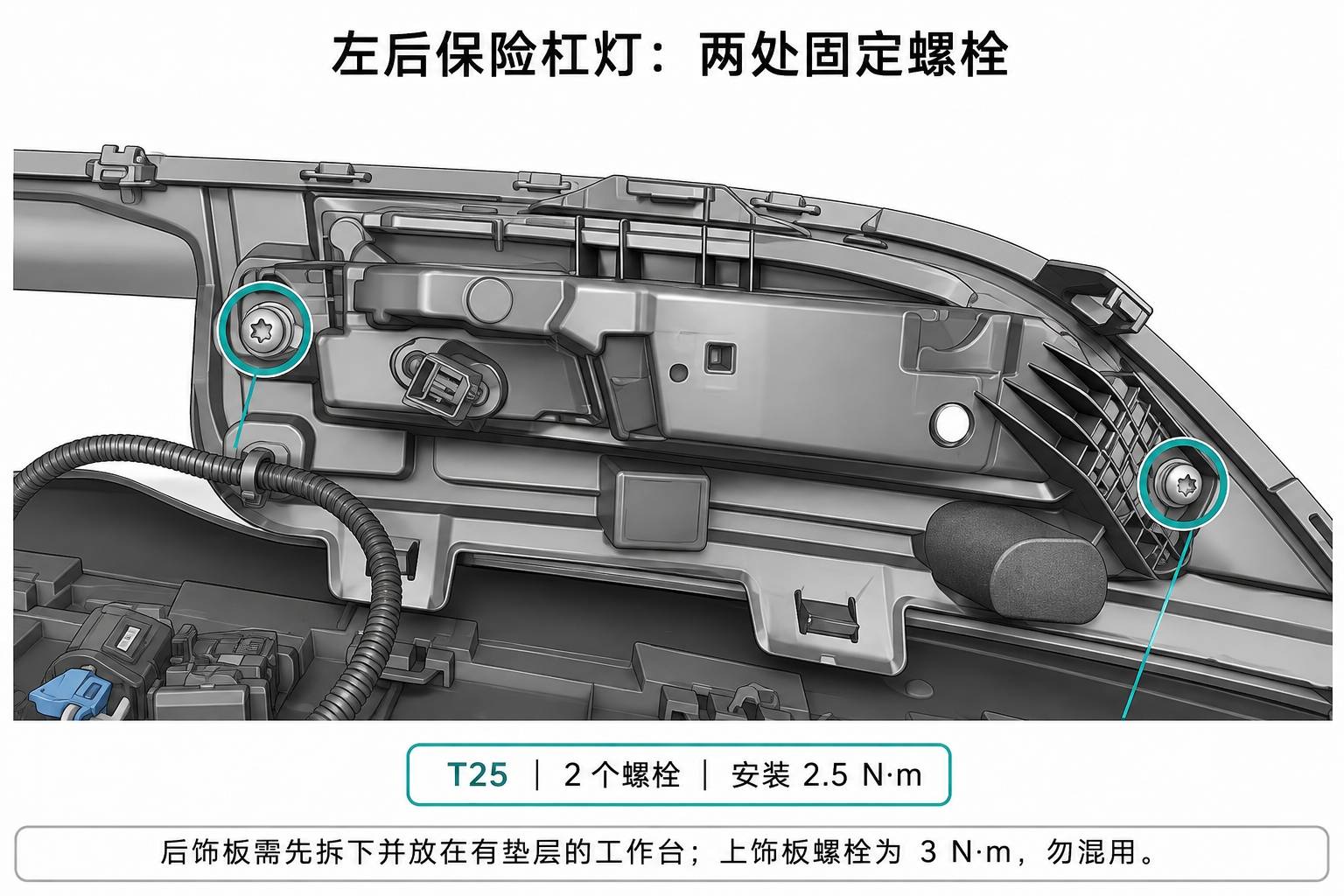

使用 T25 梅花套筒拆下两颗灯体螺栓,解除卡子后取下灯总成。只拆两颗螺栓不等于灯具已经完全释放;不要在卡子仍扣合时强拉灯体。卡子位置见上一图最下方,螺栓位置见下图。

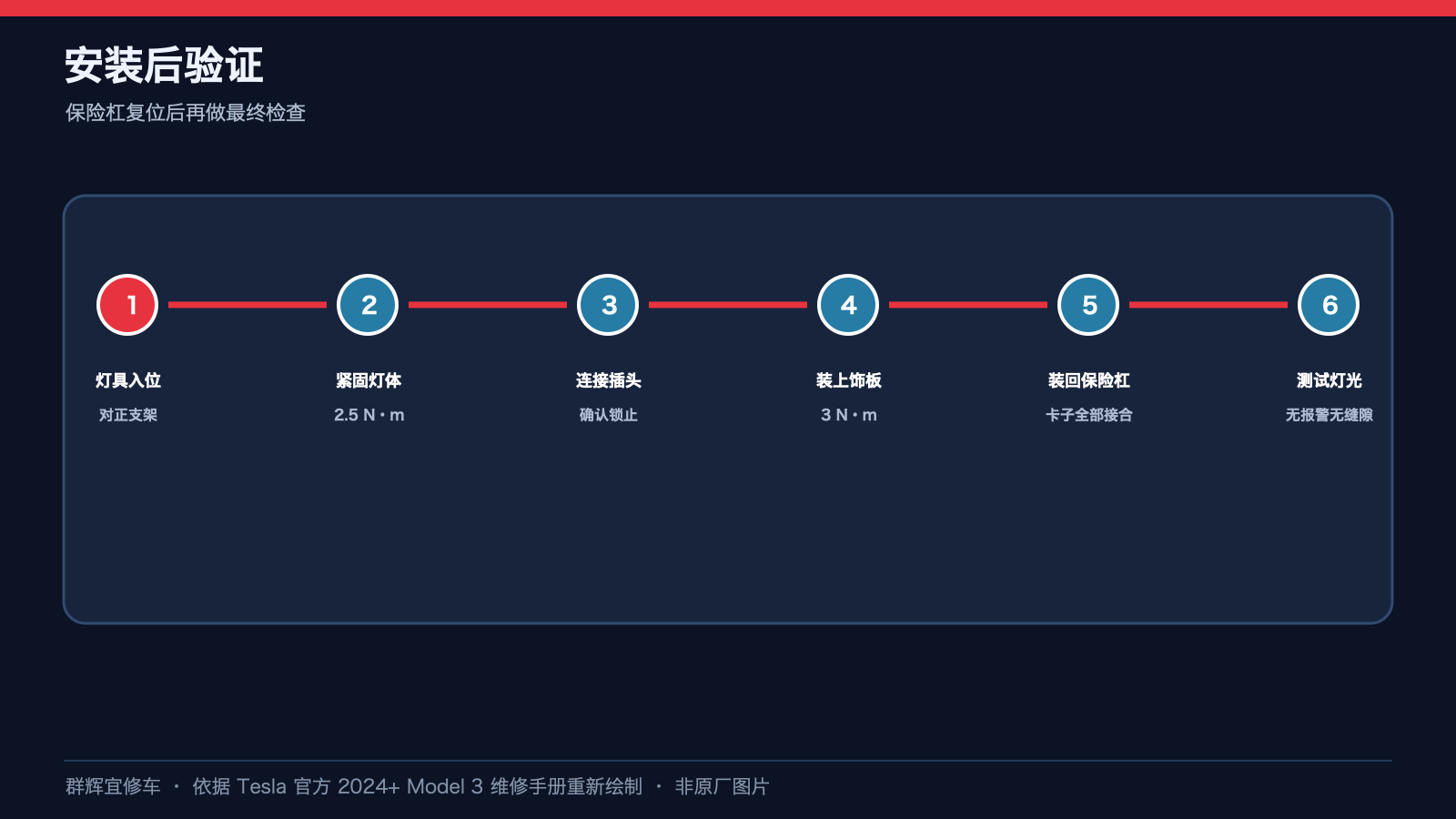

三、复装时不要混用两组扭矩
- 灯具就位,装回两颗灯体螺栓并使卡子扣合。两颗螺栓的安装扭矩为 2.5 N·m,工具为 T25;原厂还列出安装用六角扭矩扳手 1060071-00-A。卡子是扣合件,不对卡子施加扭矩。
- 接回左后灯连接器。
- 装回后上饰板固定螺栓:10 mm 套筒,3 N·m。它不是灯体的 2.5 N·m 螺栓。
- 按原厂关联程序复装后保险杠饰板。紧固件表将上述项目列为可重复使用;仍须检查实物状况并遵守当前原厂要求。
四、完成后饰板灯自检
按原厂连接程序接入装有 Toolbox 3 的笔记本,在 Actions 中搜索 TEST-SELF_VCRIGHT_REAR_FASCIA-LIGHTS,打开原厂提供的 via Toolbox 链接,选择 Run 并等待例程完成。虽然维修对象是左灯,原厂给出的例程名称含 VCRIGHT,不要自行改名。结束后按程序断开笔记本,并完成举升臂撤出等收尾。不能以灯亮了一次代替该例程。
资料来源与作业边界
依据 Tesla 官方:左后保险杠饰板灯总成拆卸和更换(页面标注 2026-08-11)整理。后饰板拆装、Toolbox 连接及举升必须另按关联程序执行,本文不代替完整施工文件。原厂视频是补充资料,不能替代文字步骤;本文未推定插头解锁方向、灯具间隙数值或额外紧固扭矩。
配图为参考原厂图片重绘的教学示意,非原厂图片;仅用于辨认部件与固定位置,不作为端子定义或尺寸图。施工前核对 VIN、生产日期、市场、配置和当前版本,并落实所需资质、防护装备及现场风险评估。
