一、适用范围、故障现象和客户投诉
| 项目 | 整理内容 |
|---|---|
| 资料主题 | 62 253吸能盒异响检查辅助信息 |
| 适用对象 | 以原资料适用车型和系统为准 |
| 客户投诉 | 异响、漏水、裂纹、损坏、报警或功能异常等，以原资料描述为准。 |
| 判断原则 | 先确认现象和检查条件，再结合原资料图、实际值、损伤形态或测试结果给出结论。 |
二、检查条件和诊断步骤
- 先记录客户描述、车辆信息、里程、维修历史和故障出现条件。
- 检查前确认环境、光线、负载、温度、路试条件或诊断仪连接状态满足判断要求。
- 对照原资料图确认故障位置、损伤形态、线路/部件状态或实际值范围。
- 判断结论要能对应到原资料依据，避免只凭经验或单张照片直接下结论。

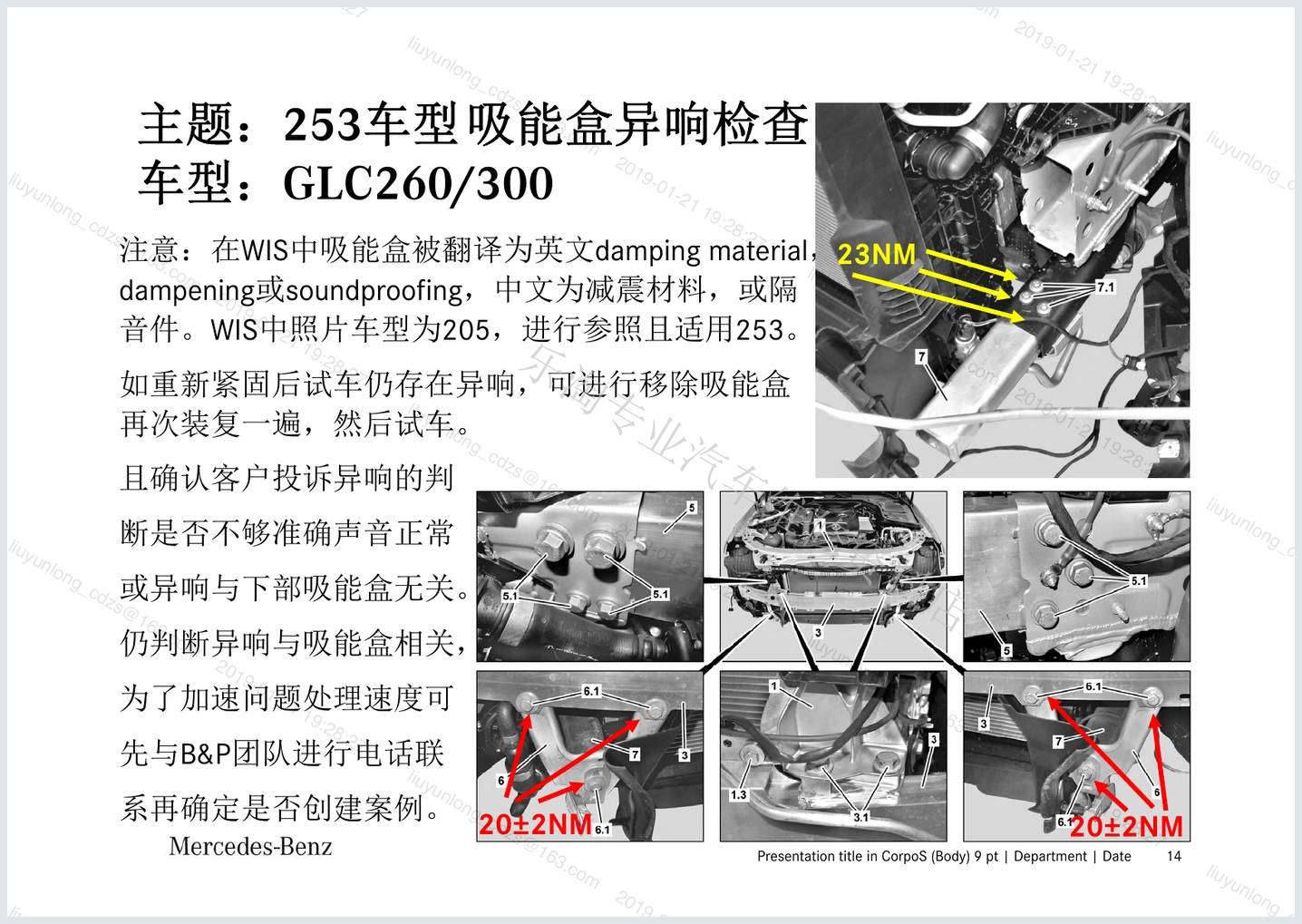

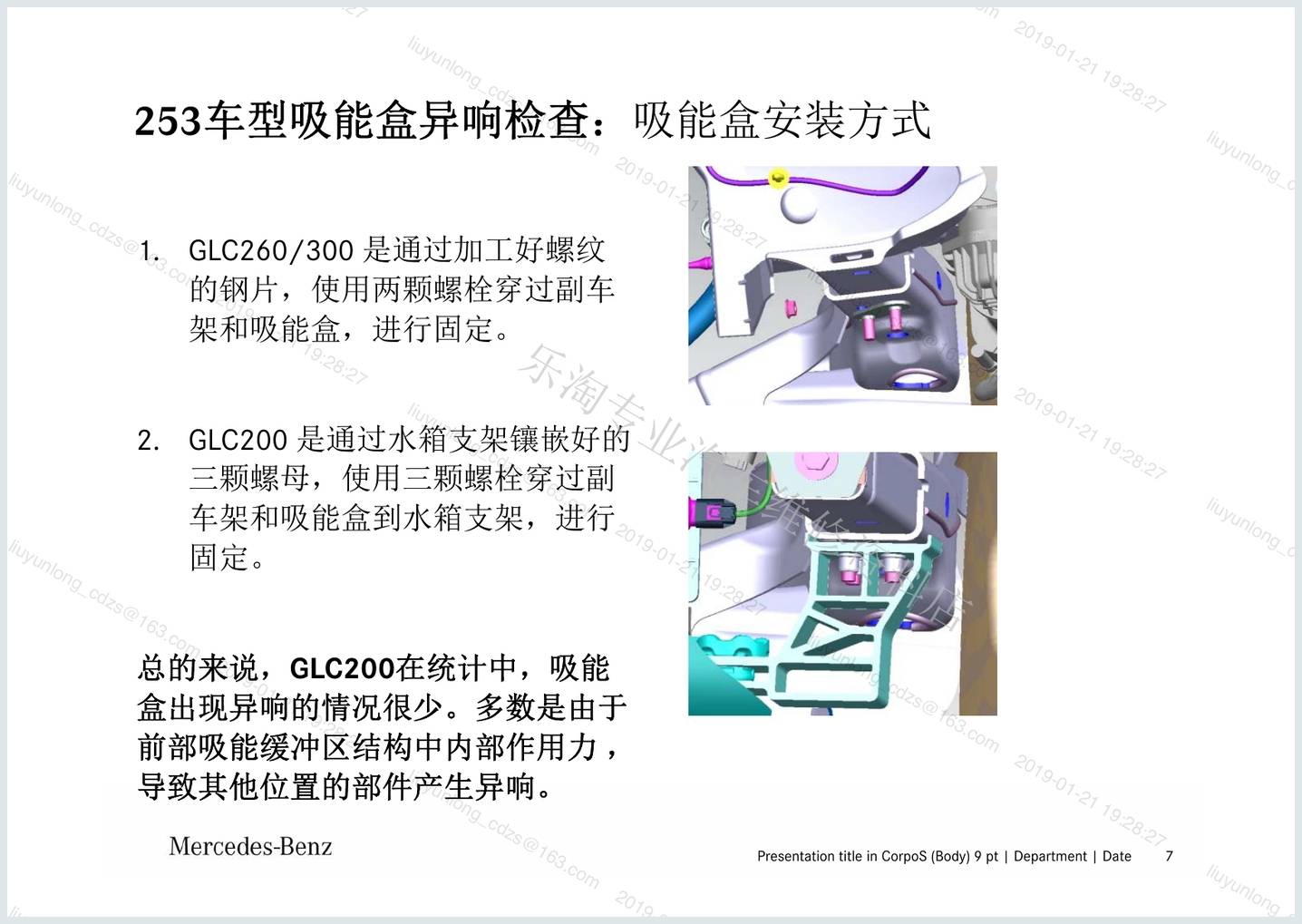

三、关键原图

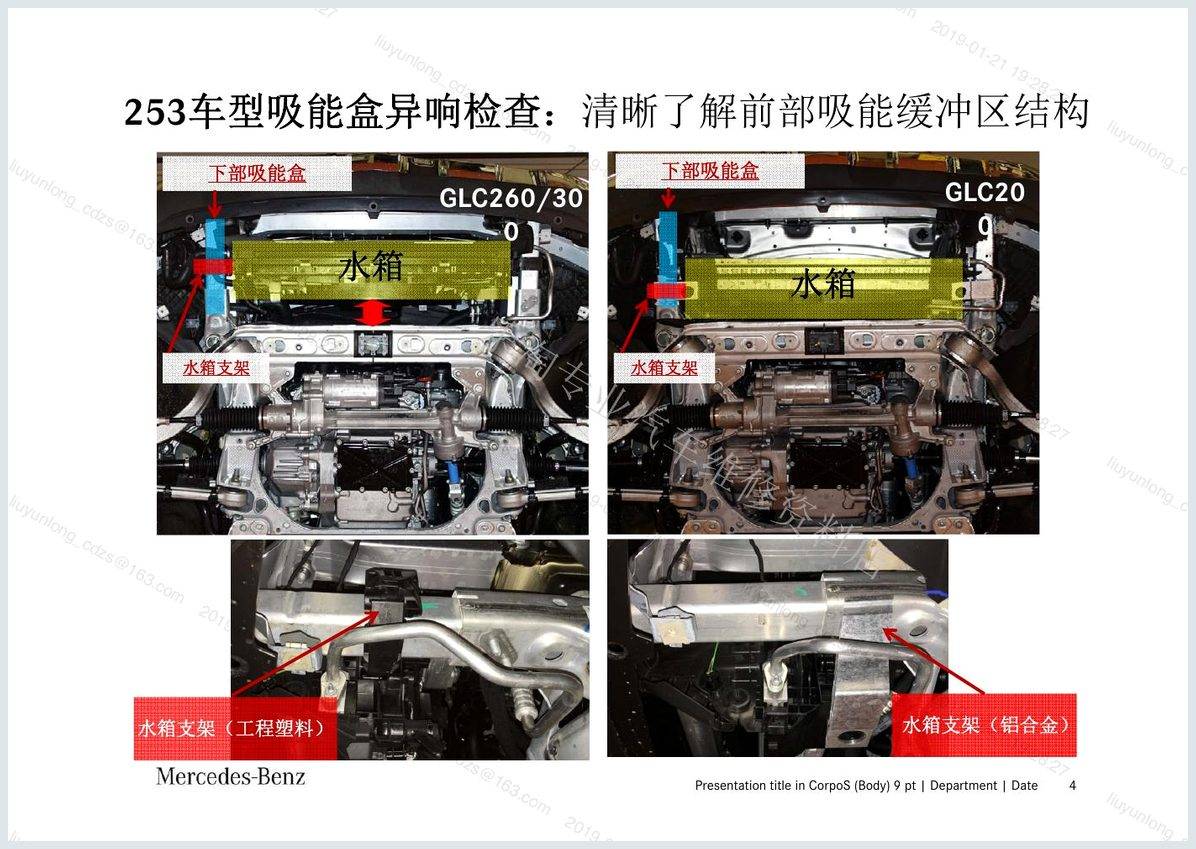

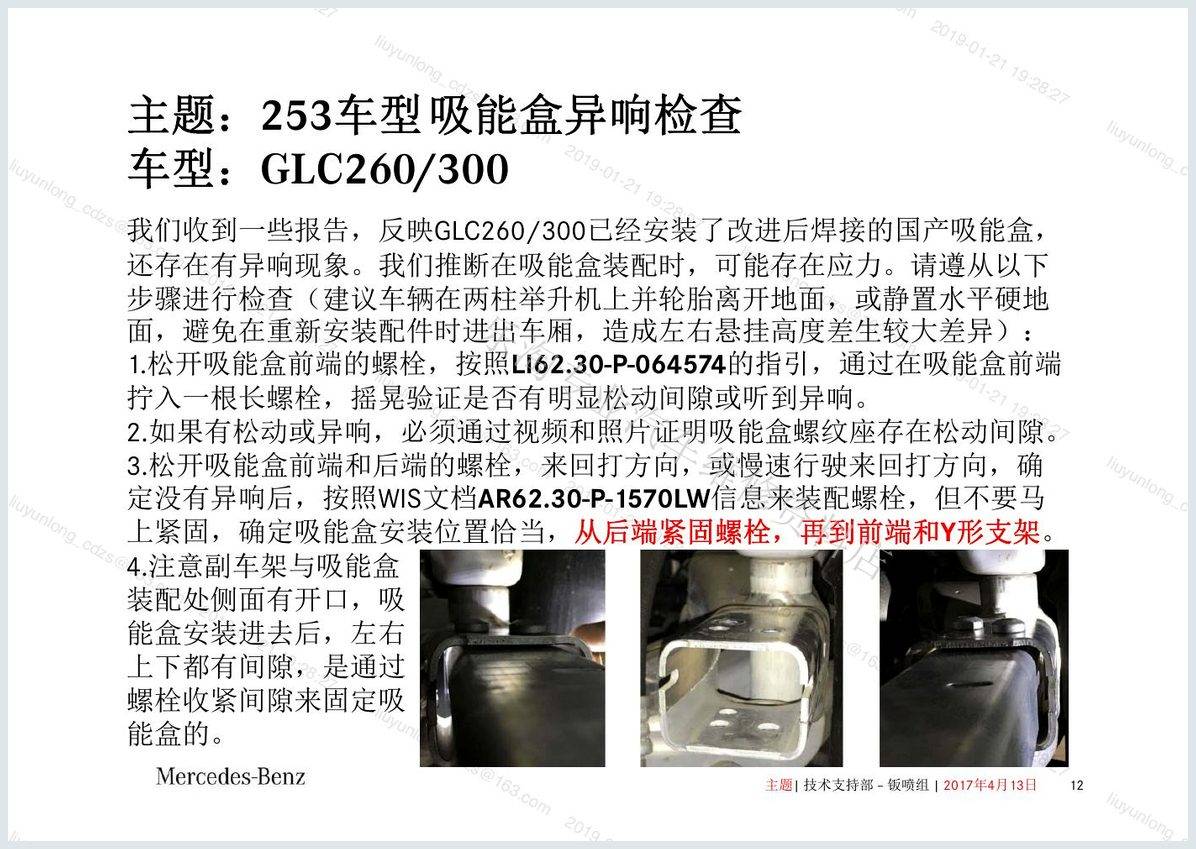

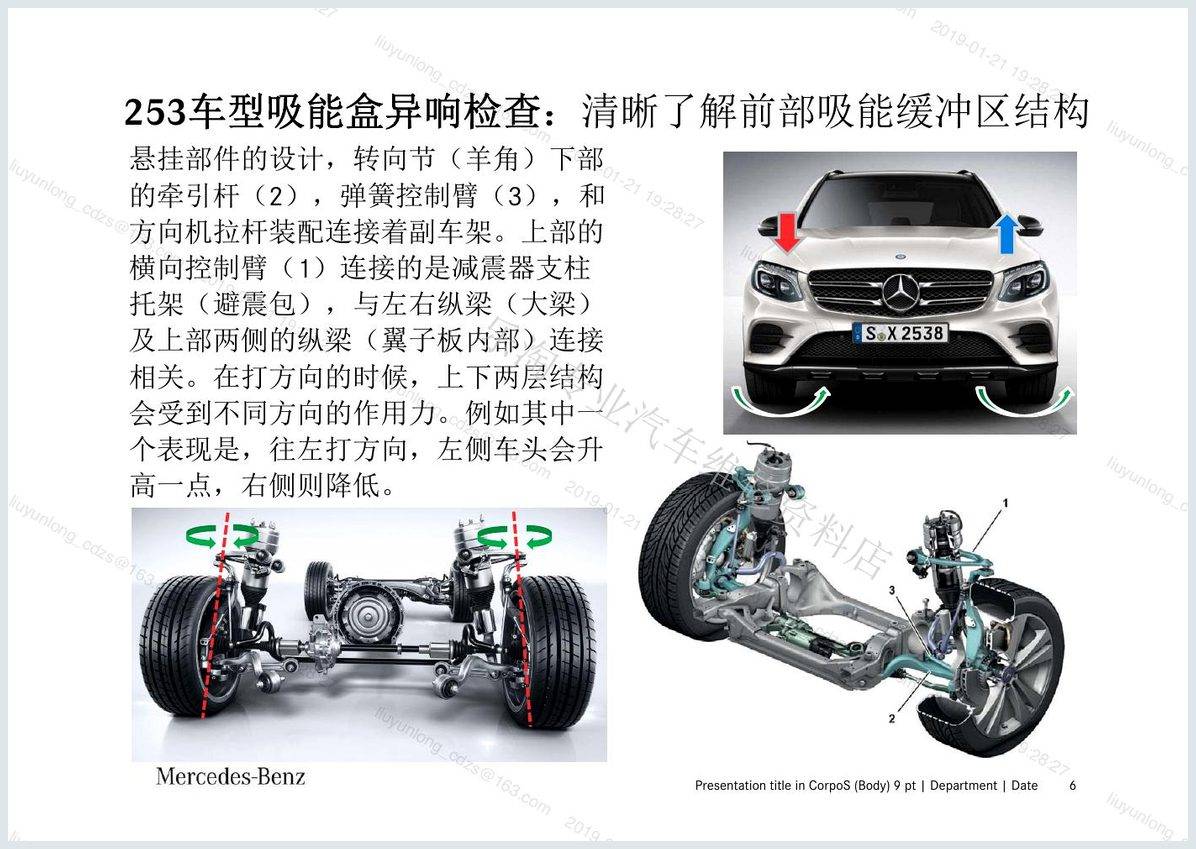

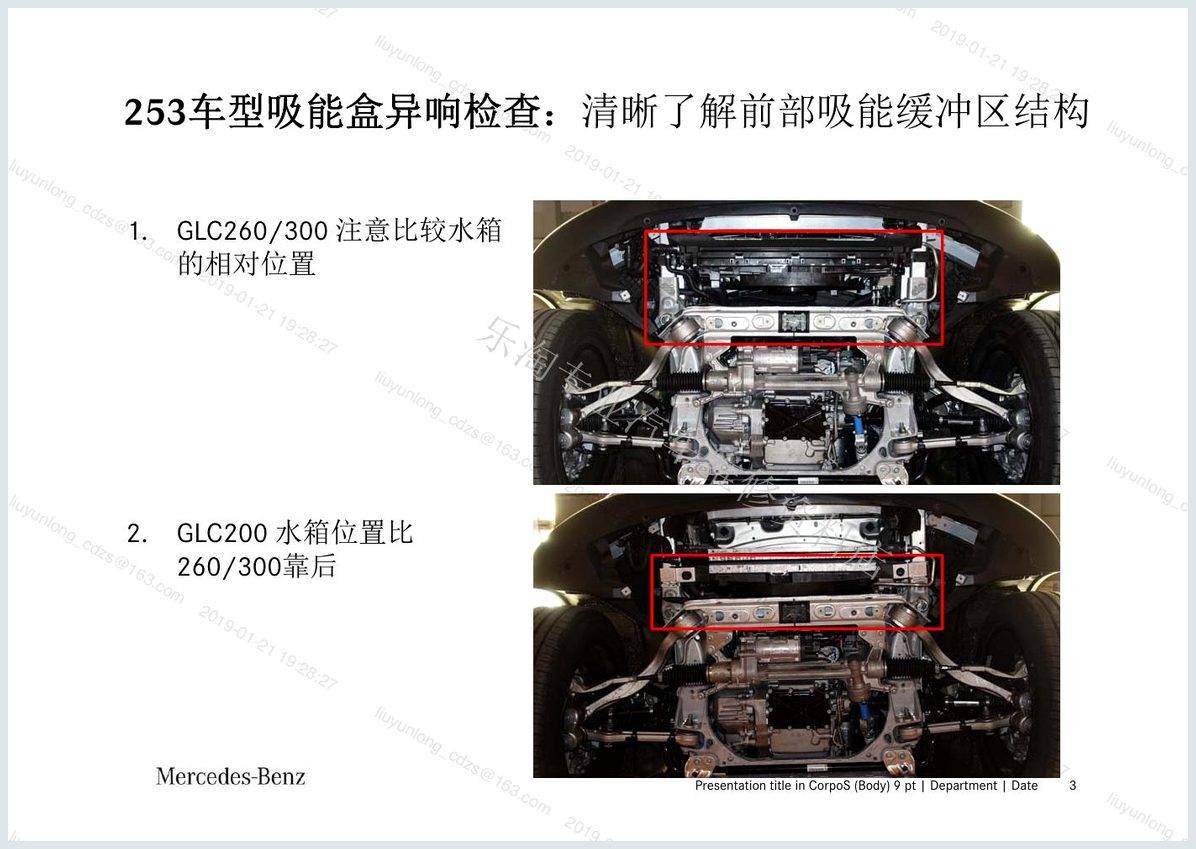

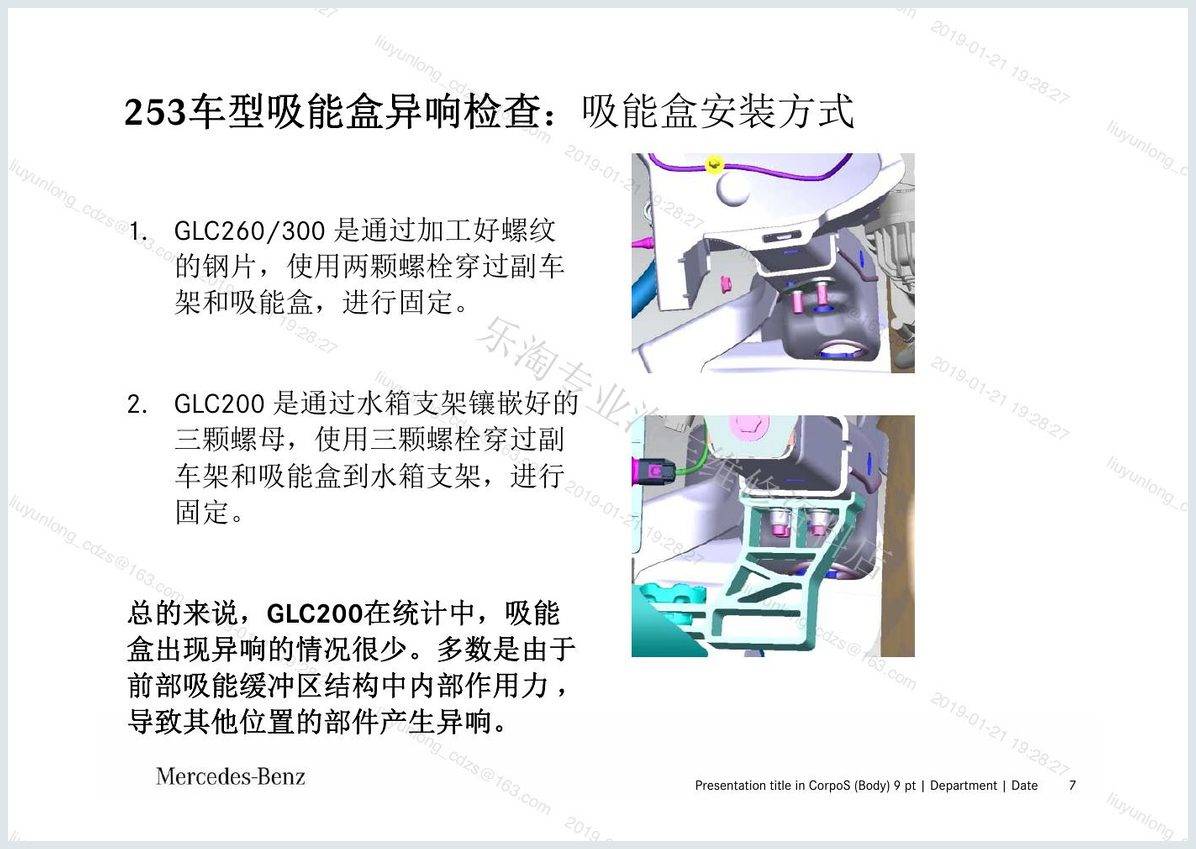

四、诊断对照图
五、判断依据和维修结论
- 支持保修或维修处理的结论，应有现象照片、测试结果或原资料依据支撑。
- 偏外力、使用损伤或条件不符的情况，要把判断依据写清楚，避免只写一句“不保”。
- 证据不足时先补充检查或照片，不建议直接更换部件。
原资料页参考
展开查看全部原资料页
资料说明：本文根据奔驰技术培训资料及维修案例内容整理，仅用于汽车维修技术学习、故障诊断思路交流和内部培训参考。文中图片、表格及参数来源于原始培训资料，版权归原权利方所有；如涉及版权或使用不当，请联系我们处理。实际维修请以厂家最新维修资料、诊断仪提示和车辆实测数据为准。
