大众捷达、捷达王车系AQM (1.9L)柴油发动机控制系统电脑板121针(续)端子

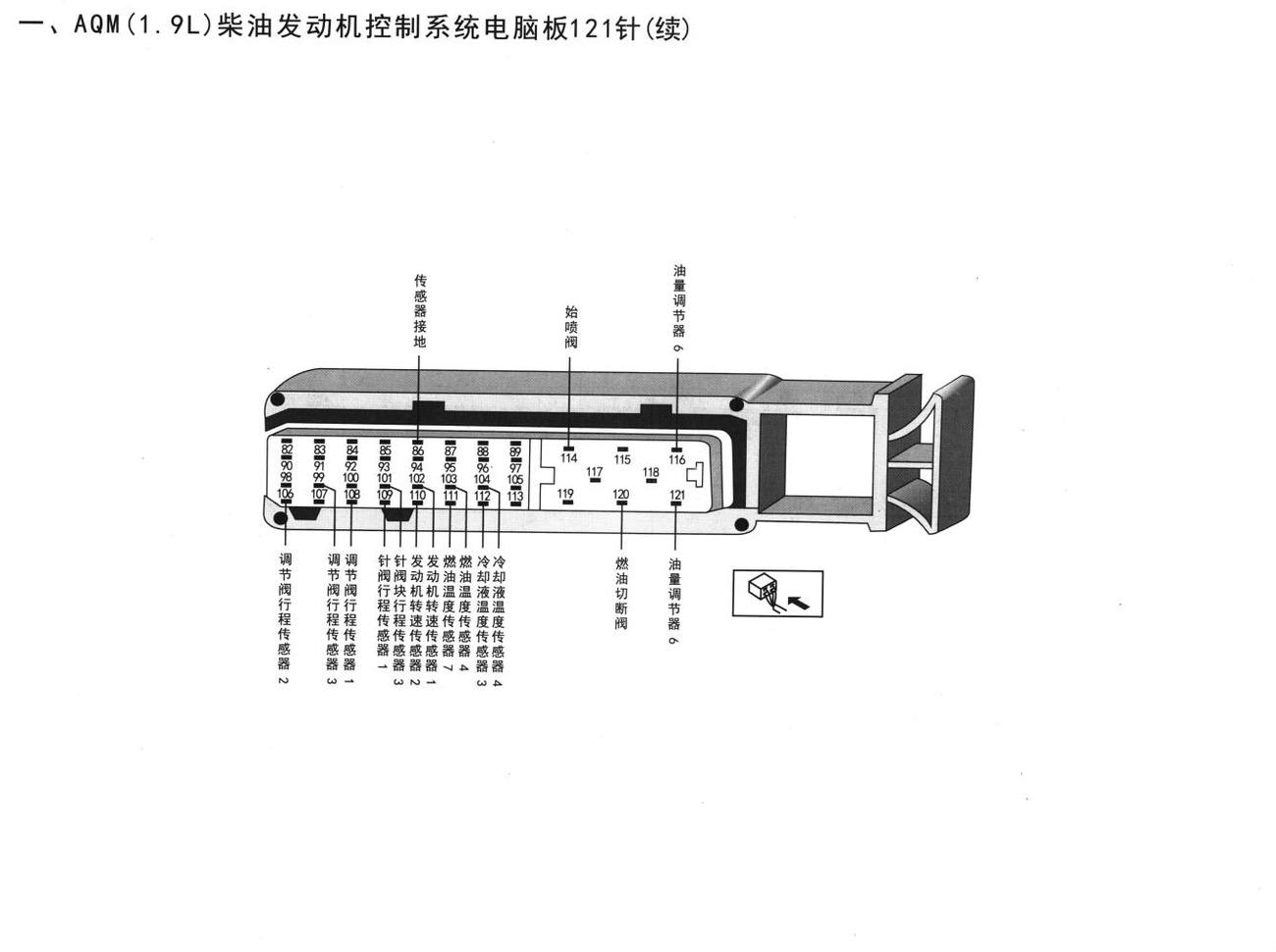

大众捷达、捷达王车系 AQM (1.9L)柴油发动机控制系统电脑板121针(续) 原始资料第286页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。
