奔驰A207可伸缩行李厢隔板拆装：软顶联锁、拉索与位置检测

A207可伸缩行李厢隔板不仅用于分隔装载空间，还参与软顶开启条件判断。隔板、拉索或位置检测异常时，软顶可能被控制系统禁止动作。

拆装前应确认软顶处于安全位置并读取相关实际值，避免在车顶机构可能运动时进入行李厢工作区域。

一、确认软顶安全状态和联锁信号

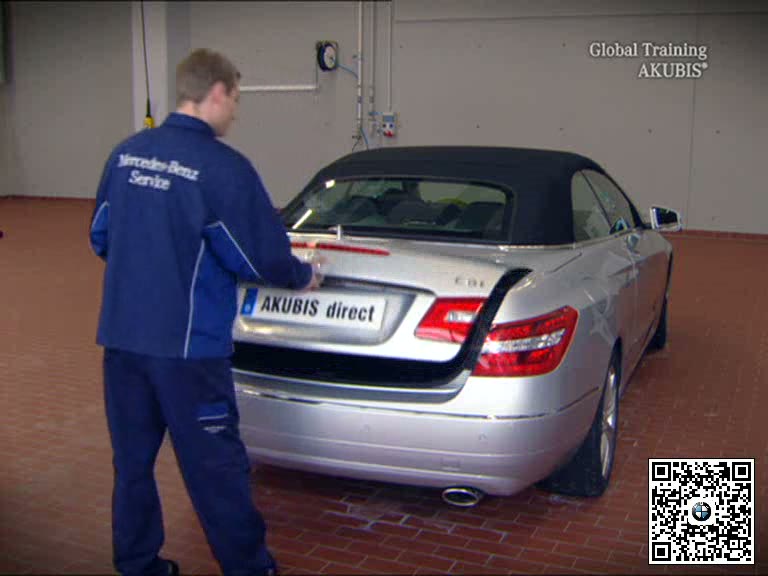

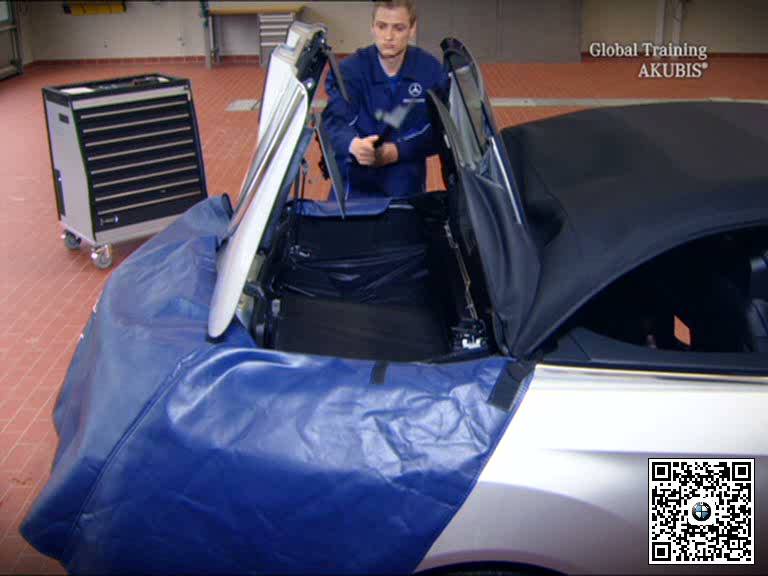

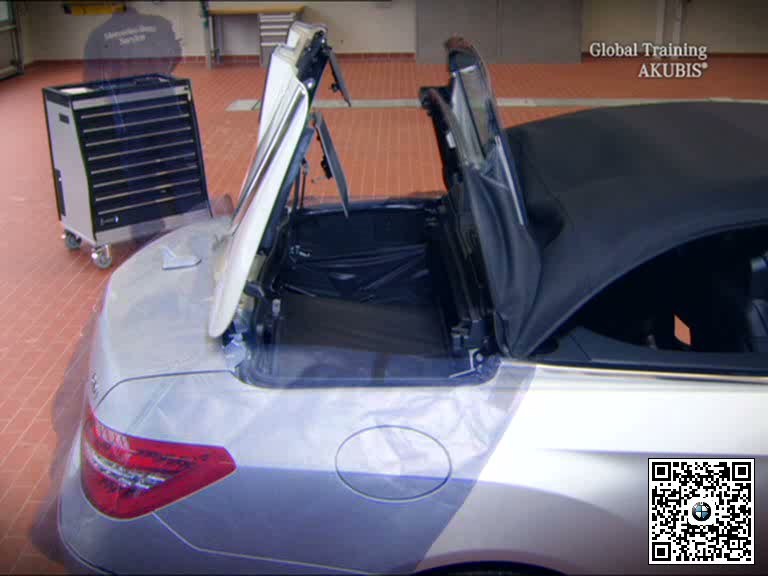

停止车顶动作并使机构处于维修规定位置，读取隔板开关和车顶控制单元实际值。清空行李厢并保护饰板和密封边缘。

二、拆下饰板并释放隔板固定

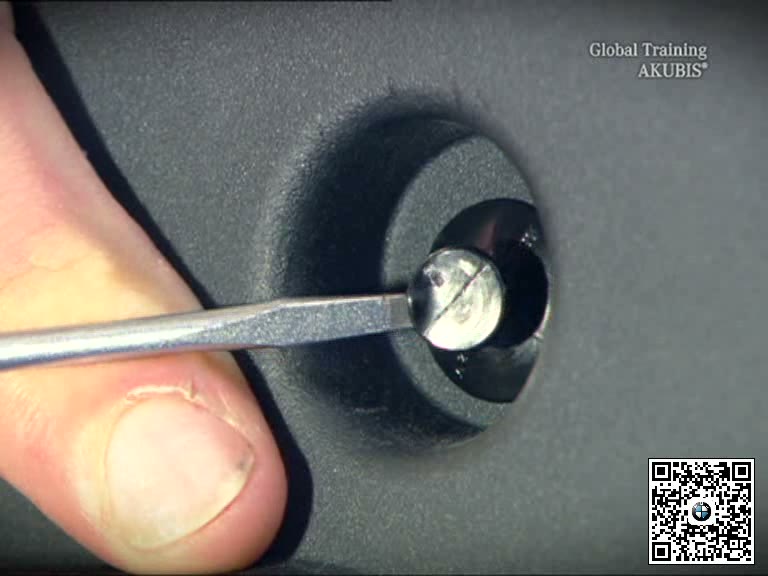

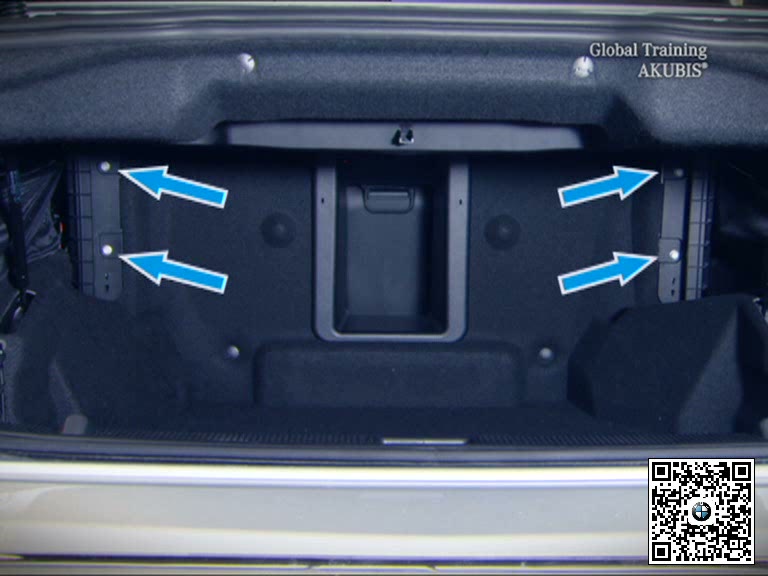

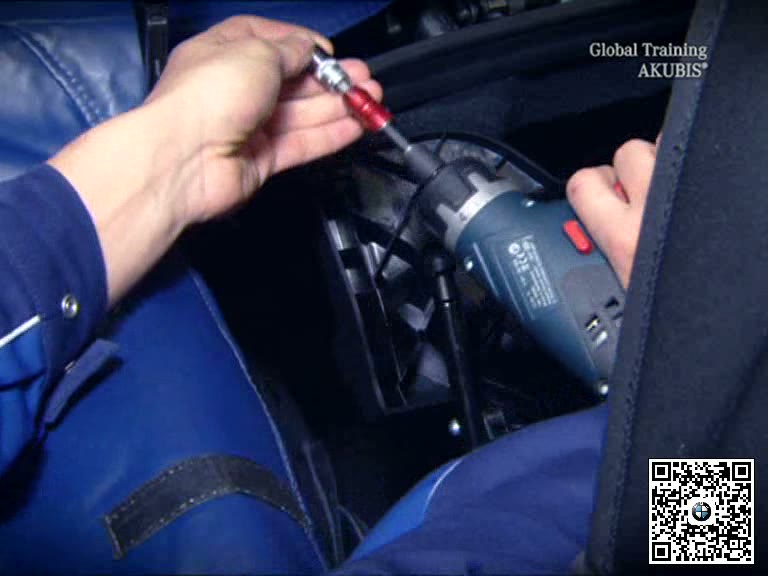

拆下行李厢必要覆盖、锚点和侧饰板，找到隔板总成固定点。分阶段支承并释放固定，记录垫片和支架方向。

三、处理拉索、插头和总成分解

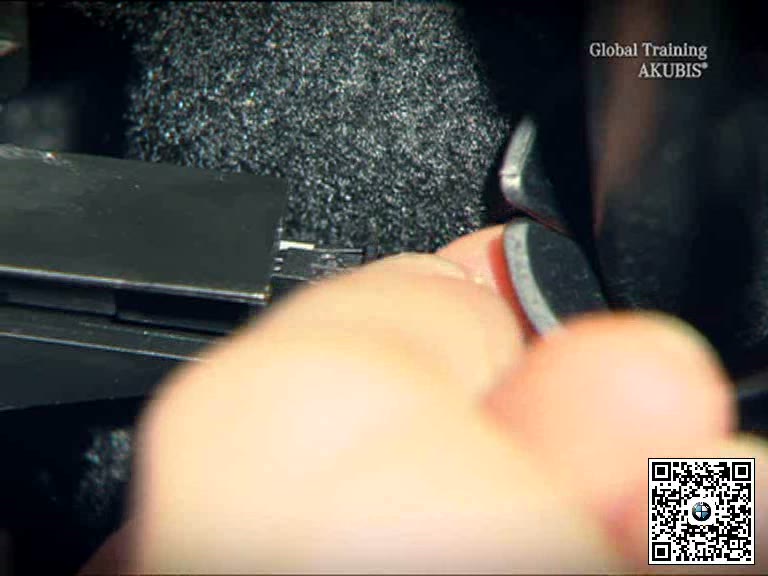

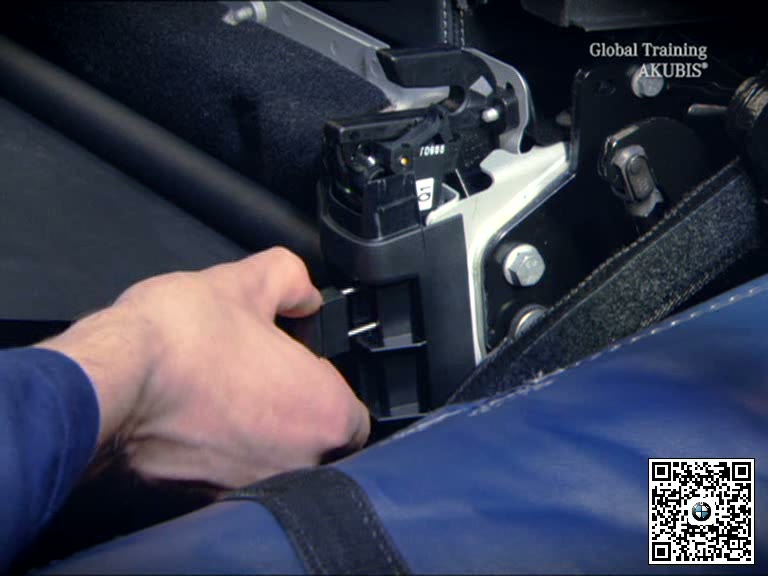

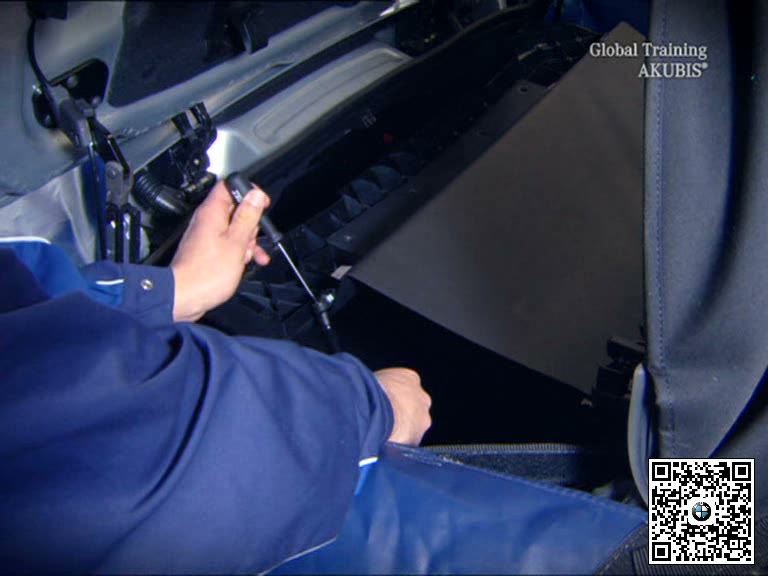

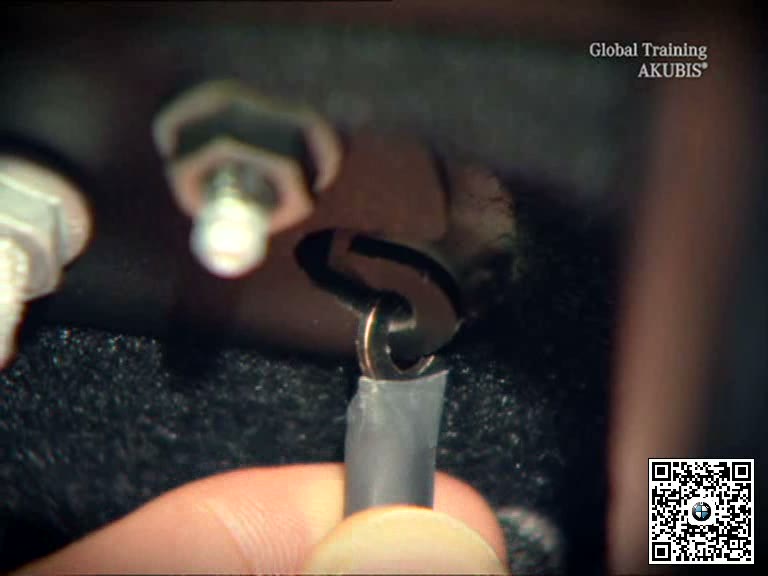

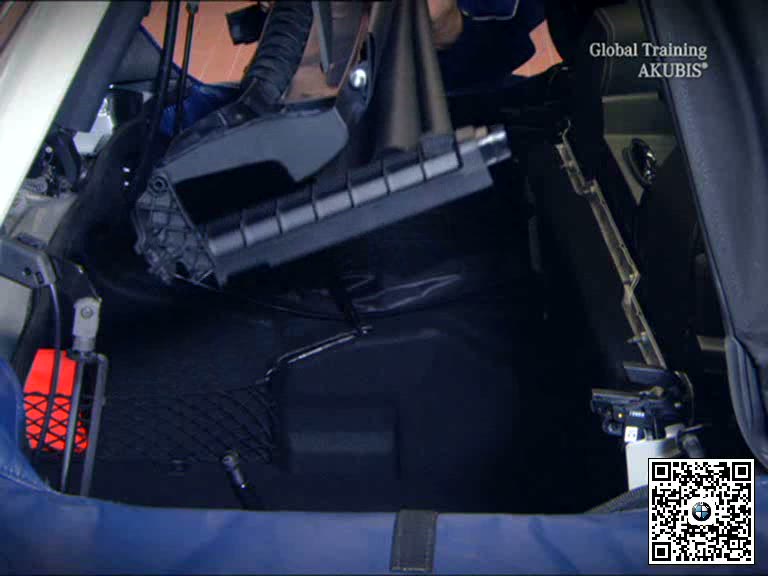

在无张力状态下解除拉索、导向和位置检测插头，不能强拉卷收机构。移出总成后检查卷轴、弹簧、导向件和限位结构。

四、恢复预紧并验证软顶动作

按原路径装回拉索与线束，确认隔板能够顺畅拉出、锁止和回卷。通过实际值检查位置识别，再执行完整车顶开闭循环。

五、完工检查要点

• 软顶机构已停止并处于安全维修位置。
• 拉索和卷收机构在无异常张力下拆装。
• 位置开关、插头和线束固定完整。
• 隔板动作及软顶联锁功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
