奔驰W212/CLS 218多功能摄像头：拆装、XENTRY诊断与标定

一、原视频把拆装、诊断和标定放在同一流程

这段资料存放在CLS 218目录，演示车辆画面接近W212平台。视频不是单纯展示一只摄像头如何取下，而是从道路状态和进厂检查开始，继续完成前风挡上方摄像头拆装、XENTRY识别、控制单元选择、标定目标布置及标定执行。具体适用车型仍须按VIN和装备代码确认。

二、先结合客户描述和系统状态确认作业原因

多功能摄像头参与的功能会因车辆配置而不同。开始拆装前，应记录客户描述、发生条件和仪表提示，读取相关控制单元故障存储及实际值，并检查前风挡摄像头区域是否有遮挡、污染、损伤或安装异常，避免把环境条件问题直接判断为摄像头损坏。

三、拆卸饰盖后再处理摄像头固定和插接器

保护前风挡、车内后视镜和车顶内饰，按规定方向解除摄像头区域饰盖。摄像头总成松开后先扶持部件，再按插接器实际锁止方式断开连接；不得扭曲支架、触碰镜头或在玻璃安装区留下污染。

四、安装位置和玻璃条件会直接影响后续标定

装回摄像头时确认支架、导向、固定结构和插接器均正确到位。若前风挡、支架或摄像头发生更换，或者诊断程序明确提出标定要求，应继续执行厂家规定流程。不能以“画面能显示”代替安装位置和系统状态检查。

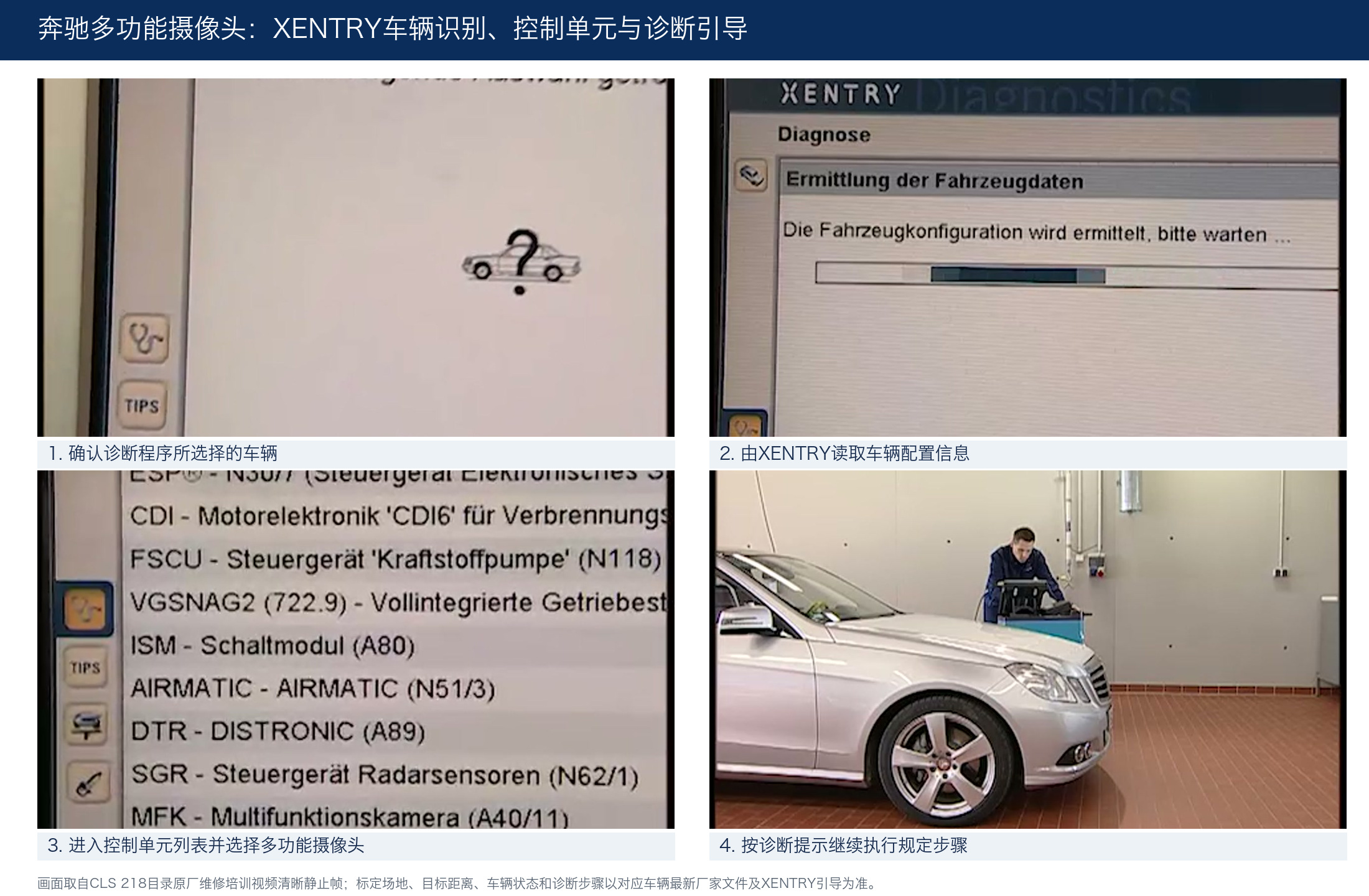

五、XENTRY先完成车辆识别再进入摄像头控制单元

视频展示诊断程序确认车辆、读取配置并进入控制单元列表，随后选择多功能摄像头。诊断路径、控制单元名称和菜单文字可能随车型、诊断软件版本变化，应按当前XENTRY引导继续，不照搬视频中的旧界面。

六、标定必须满足场地、车辆和目标布置条件

标定前检查轮胎状态、车辆负载、悬架高度、转向位置、地面水平和前风挡安装状态等诊断程序要求。使用厂家规定的标定设备，按当前维修文件测量目标与车辆的相对位置、高度和方向；任何尺寸都不能仅凭本文图片估算。

七、完成标定后重新检查故障和实际功能

通过诊断程序启动标定并等待结果。流程完成后清除按规定允许清除的故障记录，重新读取控制单元状态，并在安全条件下核对相关功能。若标定无法完成，应优先复核车辆前提、目标位置、玻璃和支架安装，再根据故障提示继续诊断。
