奔驰受损电线维修：切除损伤、压接连接与热缩密封

线束修复必须同时保证导体连接强度和绝缘密封，简单扭接或使用不匹配的连接件容易造成接触电阻升高和腐蚀。

维修导线的截面积、颜色标识、连接件和工具应与车辆维修方案匹配，安全相关回路还需遵循额外限制。

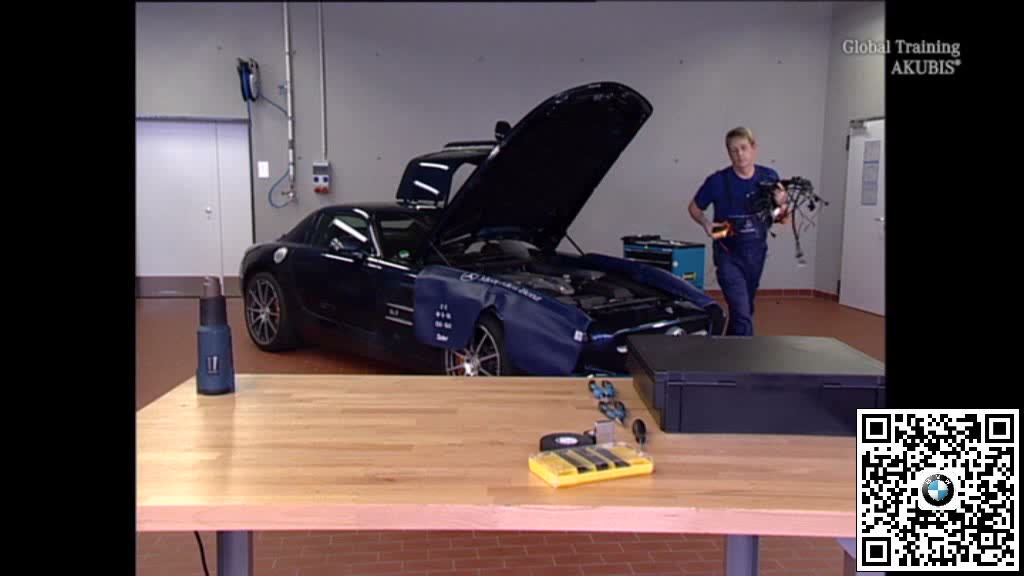

一、断电并确定需要切除的范围

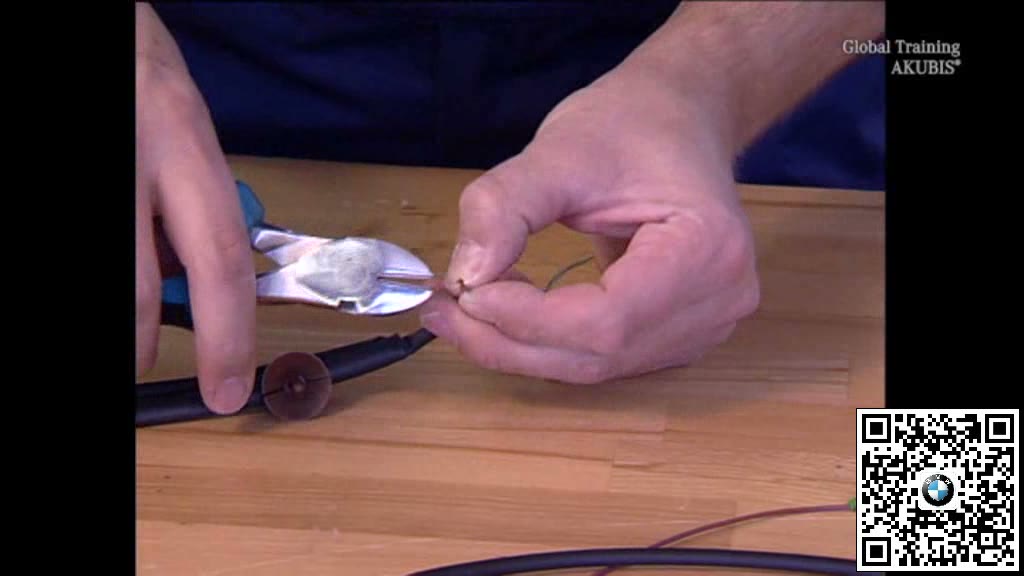

关闭车辆电源，按系统要求断开蓄电池，检查导体和绝缘层损伤，向两侧延伸至完好区域后确定切口。

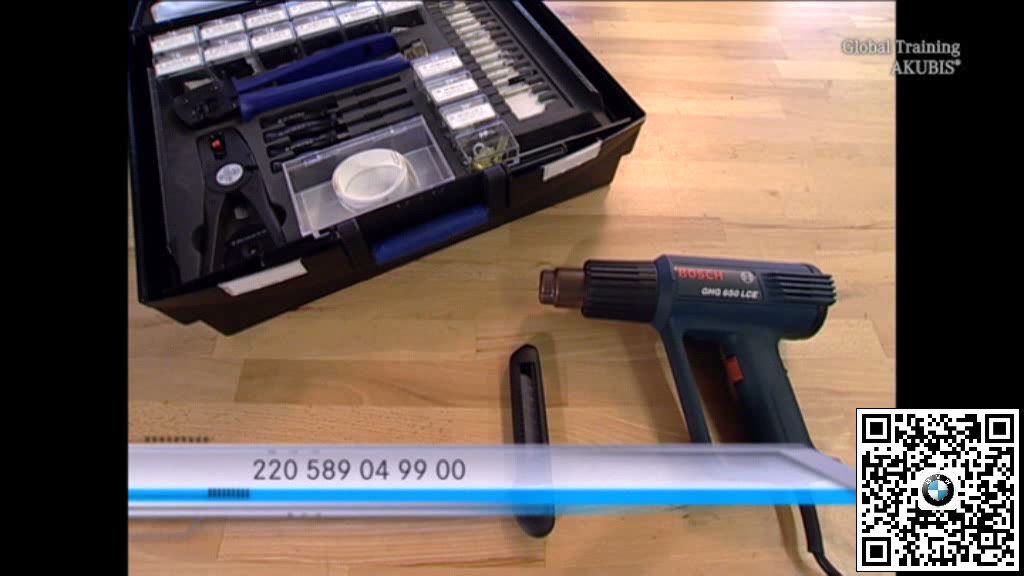

二、准备匹配导线和连接材料

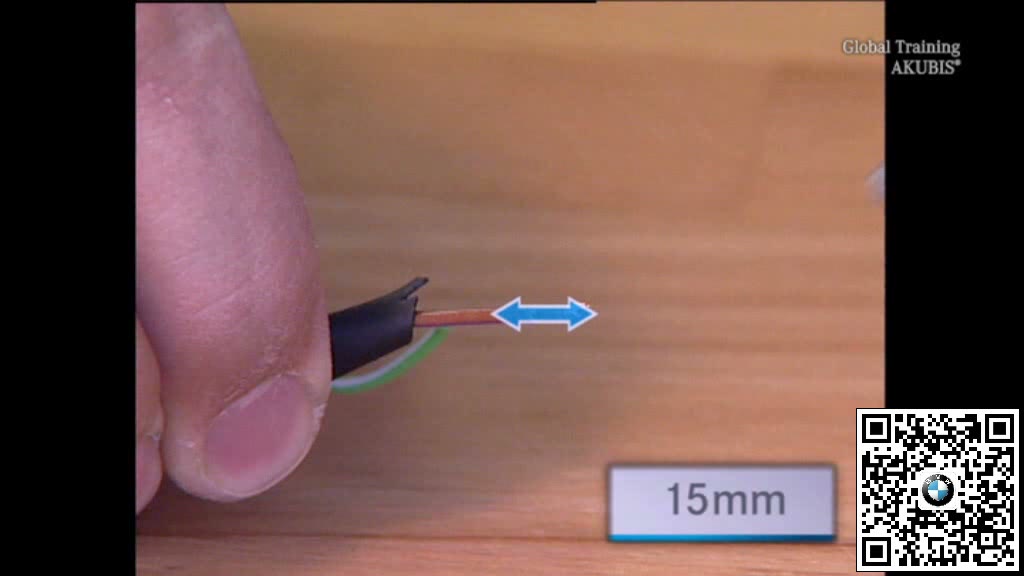

核对原导线截面积及功能，选择匹配的维修导线、压接套管和热缩材料，按规定长度切割并剥除绝缘层。

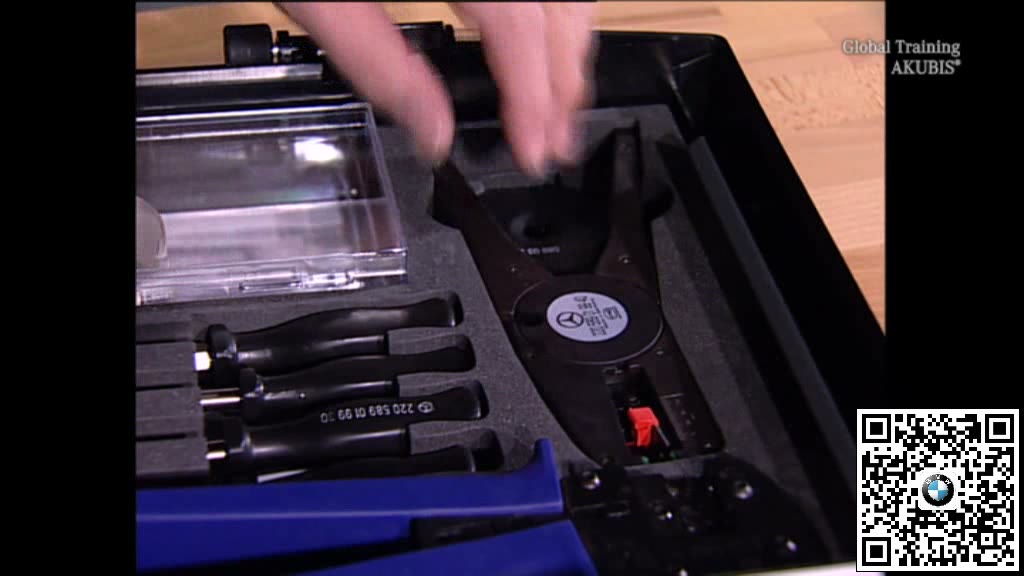

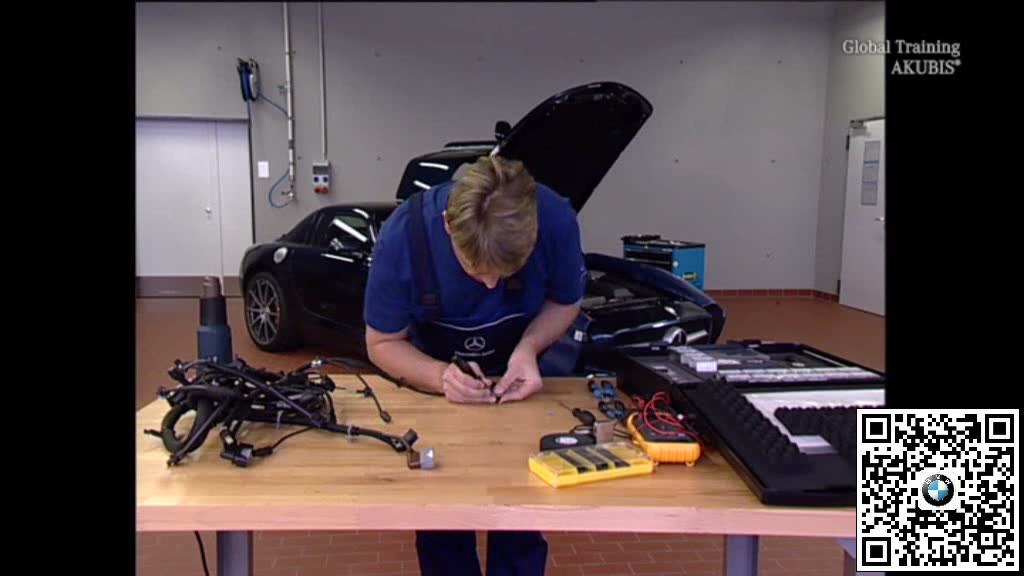

三、使用专用工具完成压接和密封

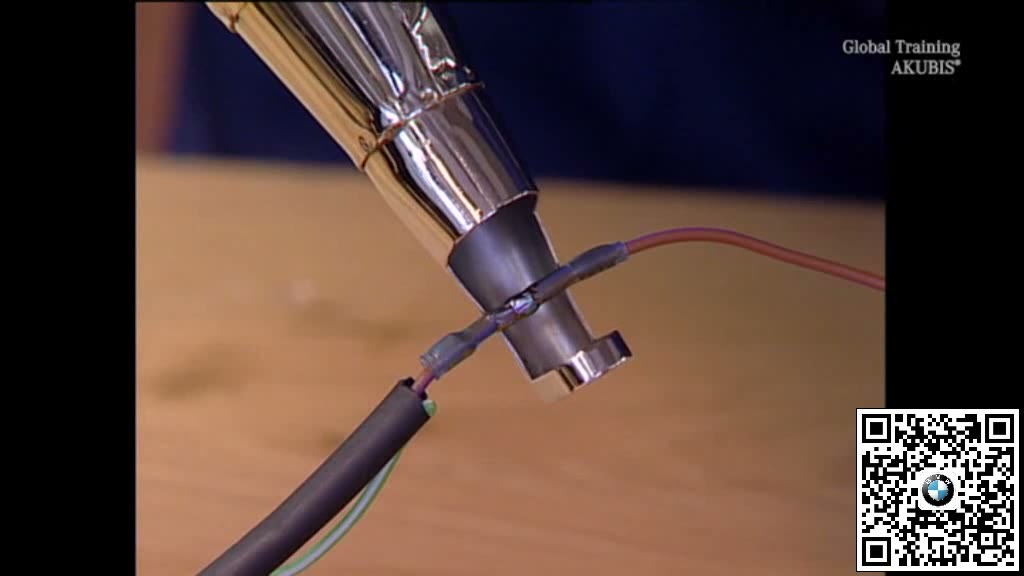

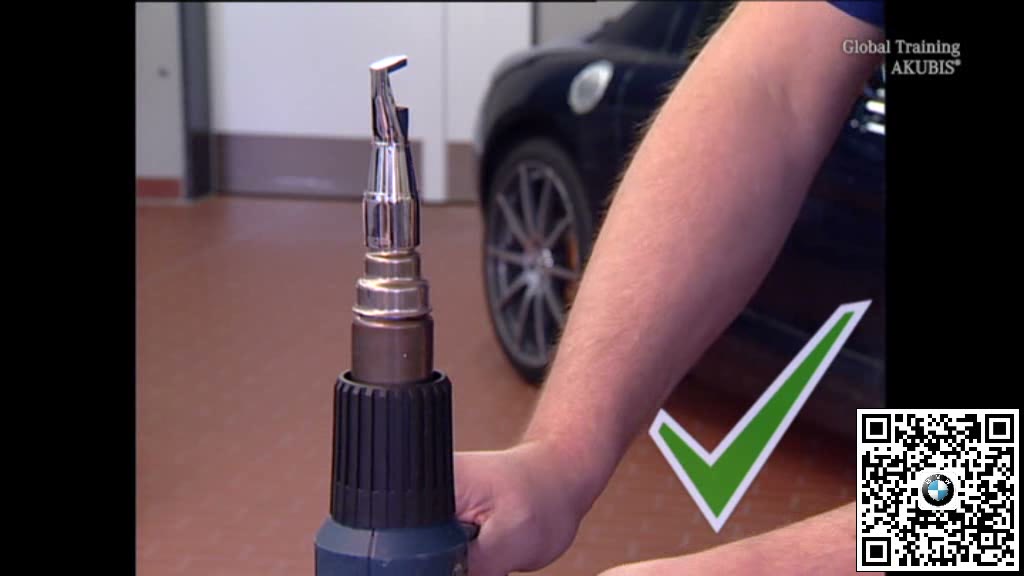

将导体完全插入连接件，使用对应压接钳在规定位置压接；确认机械锁止后均匀加热，使密封层完整包覆连接区。

四、整理线束并执行电气检查

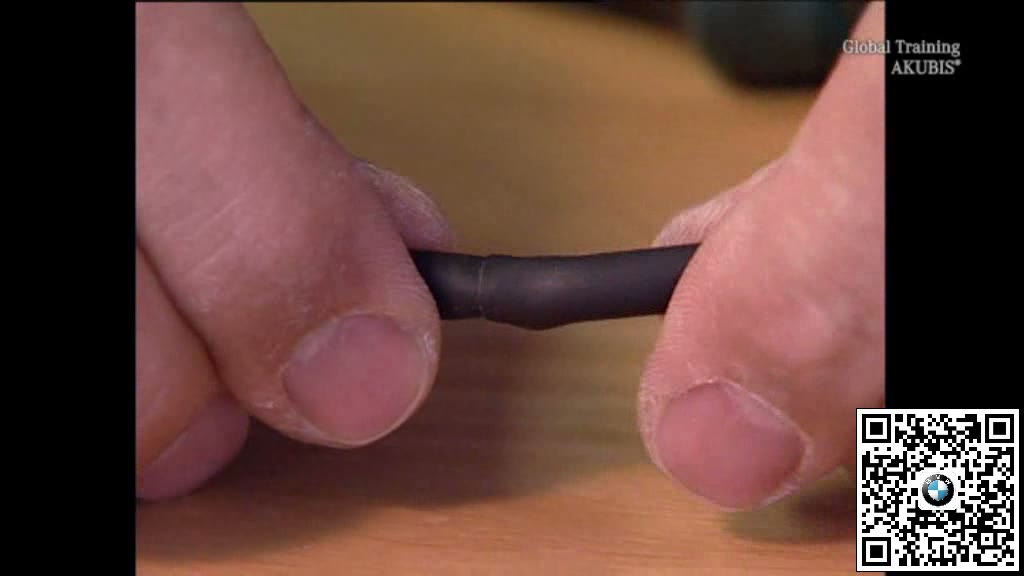

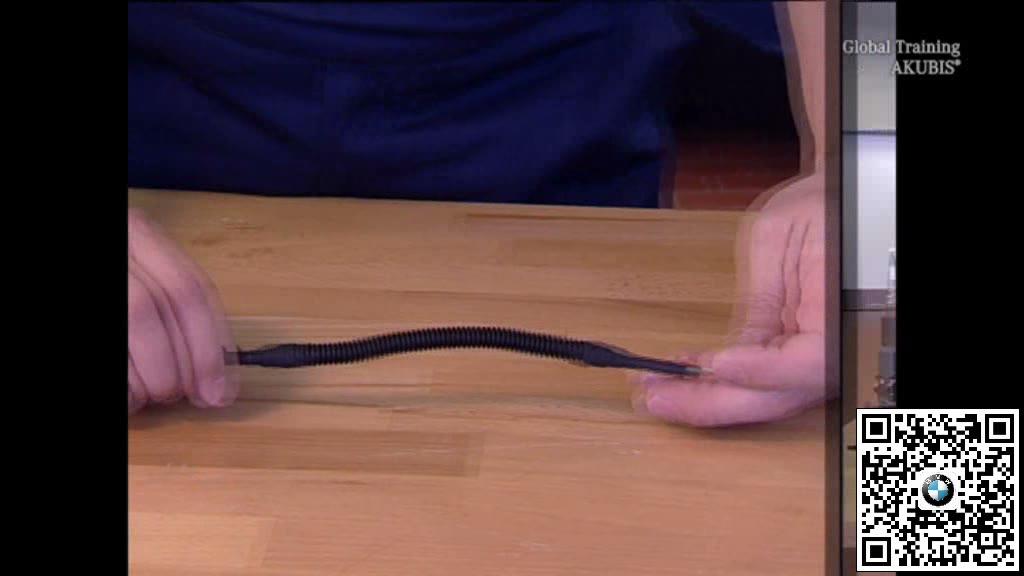

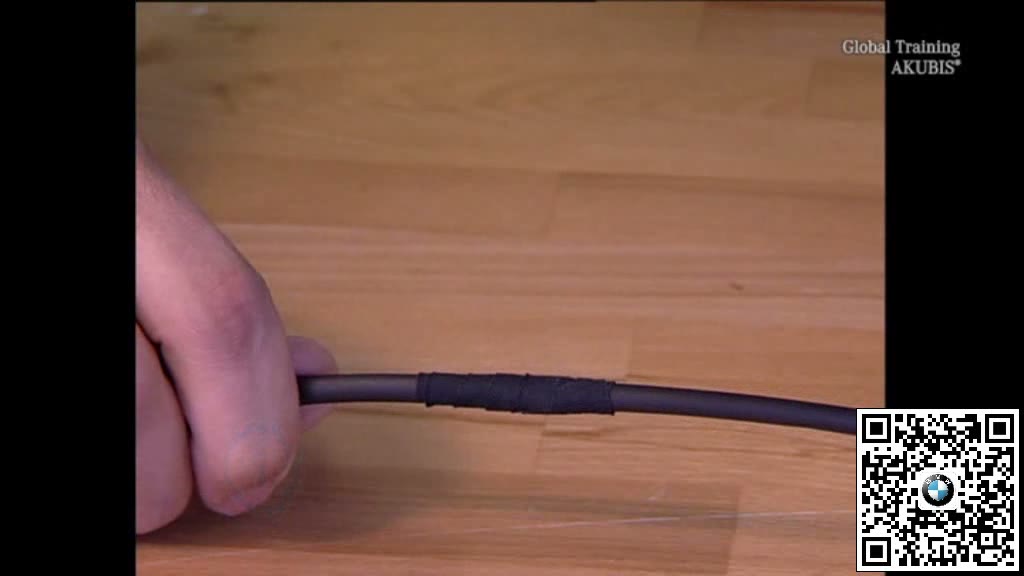

让修复点冷却，检查拉力和密封外观，恢复线束走向与固定，测量导通、压降及对地绝缘并确认相关功能。

五、完工检查要点

• 损伤导体已完整切除。
• 导线与连接件规格匹配。

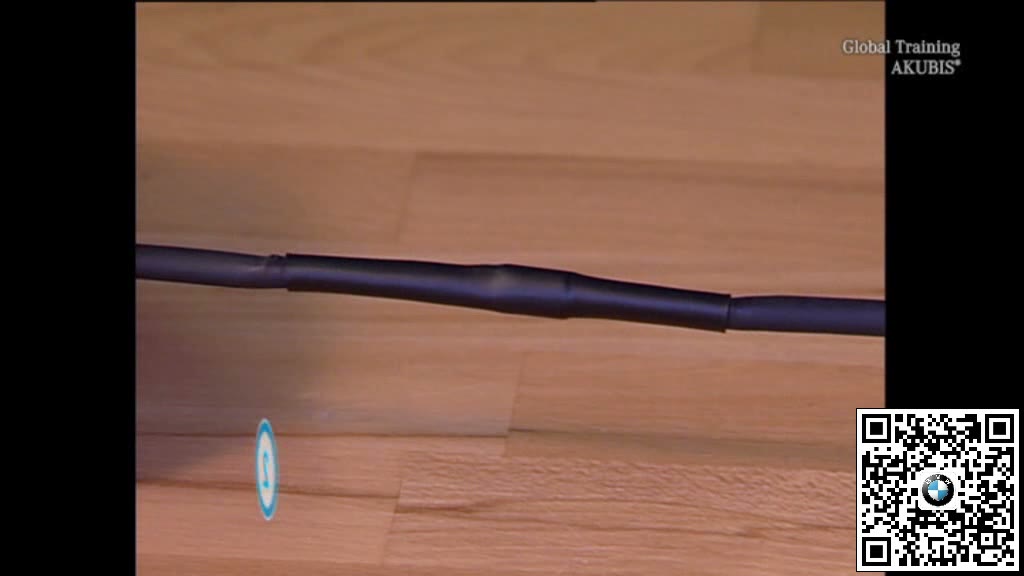

• 压接和热缩密封完整。
• 导通、绝缘及功能检查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
