2024+ 特斯拉 Model 3 左后保险杠灯更换：2.5/3 N·m 与 Toolbox 自检

左后保险杠灯安装在拆下的后保险杠饰板上。饰板必须放在有软垫的工作面；灯体由 2 颗 T25 螺栓和卡子固定，复装后还要用 Toolbox 3 运行 VCRIGHT 后饰板灯自检。

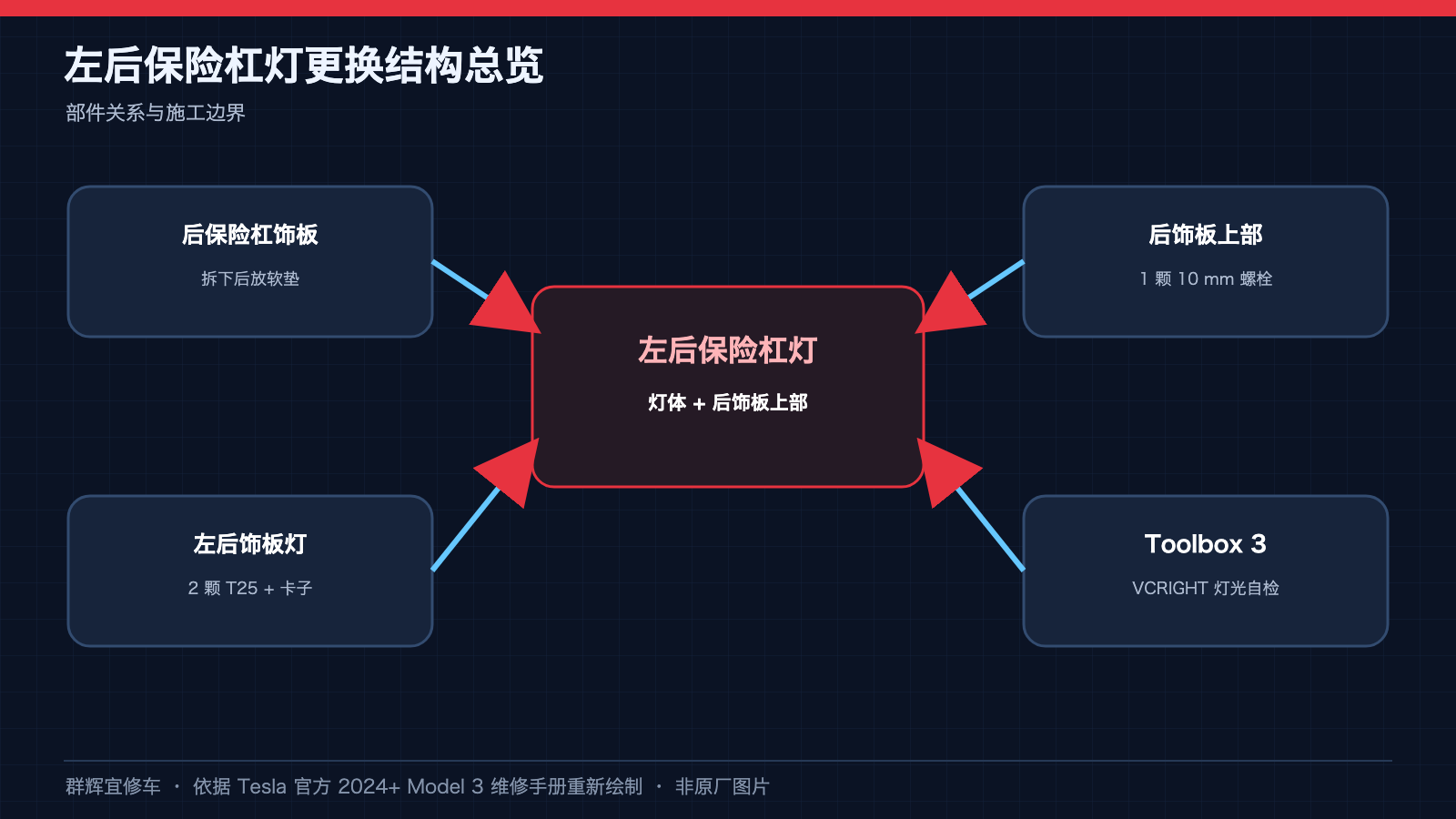

一、结构与关键施工点

• 后保险杠饰板：拆下后放软垫。
• 后饰板上部：1 颗螺栓，使用 10 mm 套筒；不是指螺栓螺纹直径。
• 左后饰板灯：2 颗 T25 + 卡子。
• Toolbox 3：VCRIGHT 灯光自检。

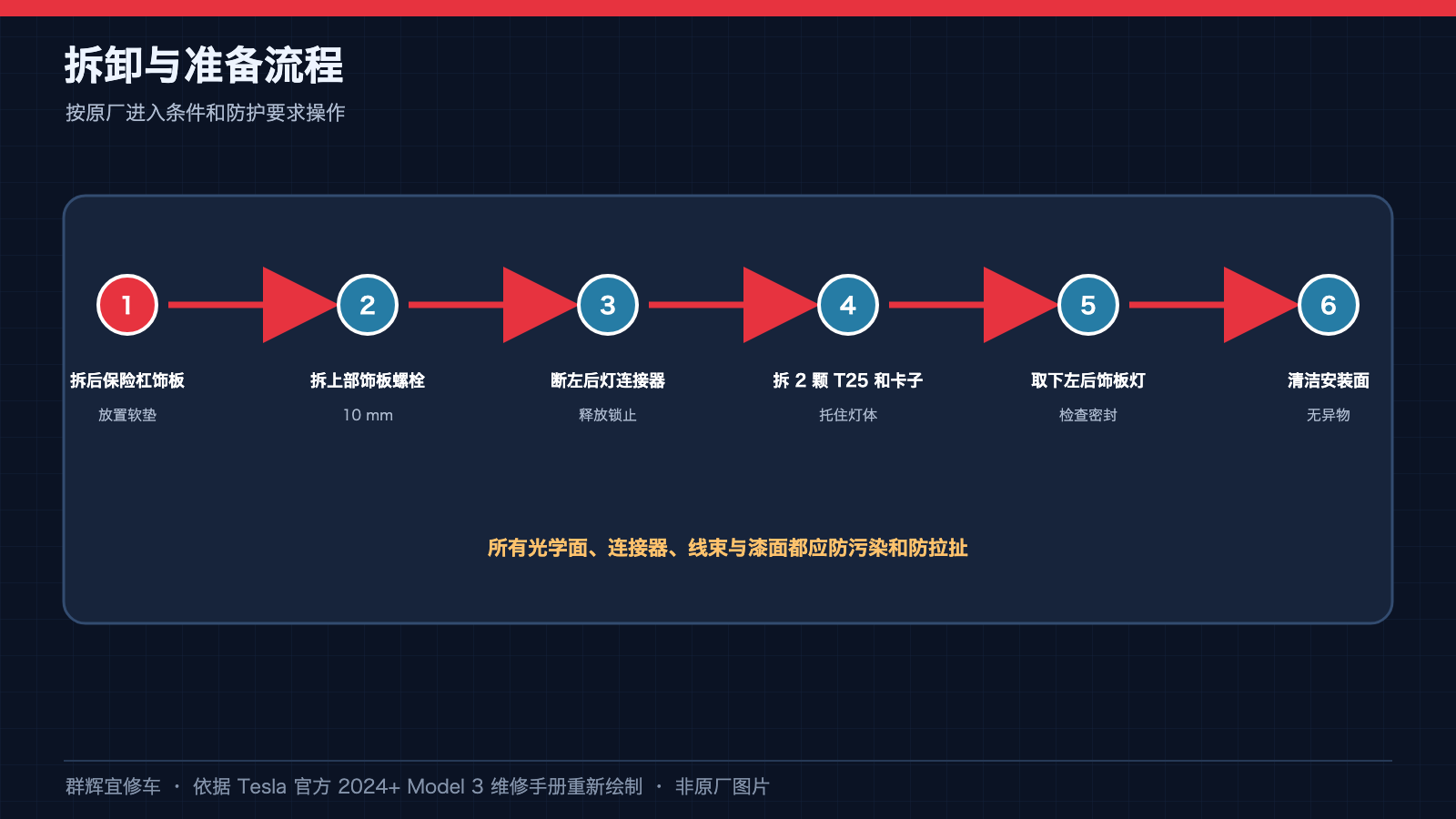

二、拆卸或准备流程

• 按后保险杠饰板拆装程序操作：车辆不得正在充电，使用双柱举升机；拆装饰板时由助手支撑，断开或接回两处电气连接器，再把饰板放在软垫上。饰板本身的紧固件与灯体紧固件不可混用扭矩。

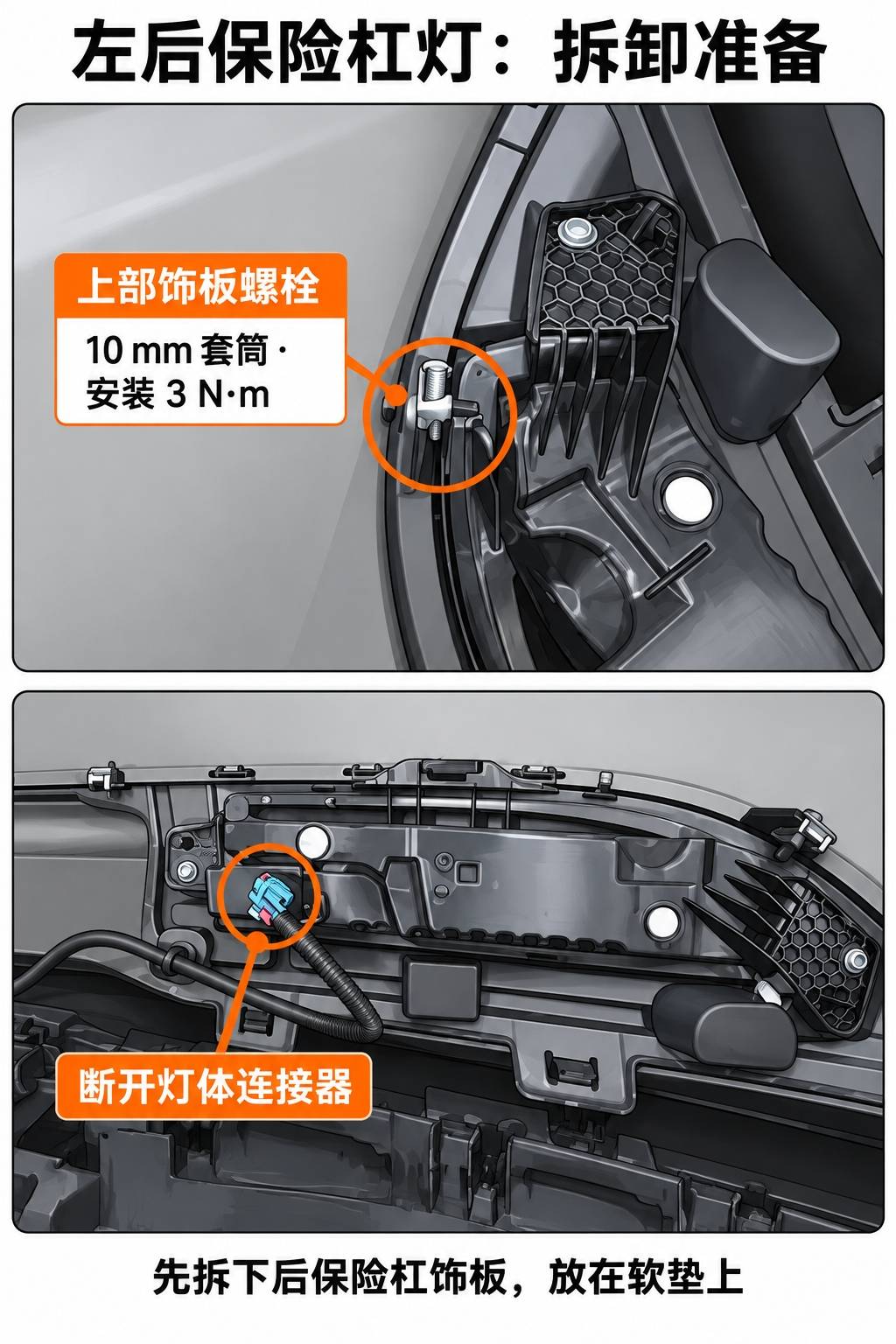

• 拆上部饰板螺栓：10 mm。
• 断左后灯连接器：释放锁止。

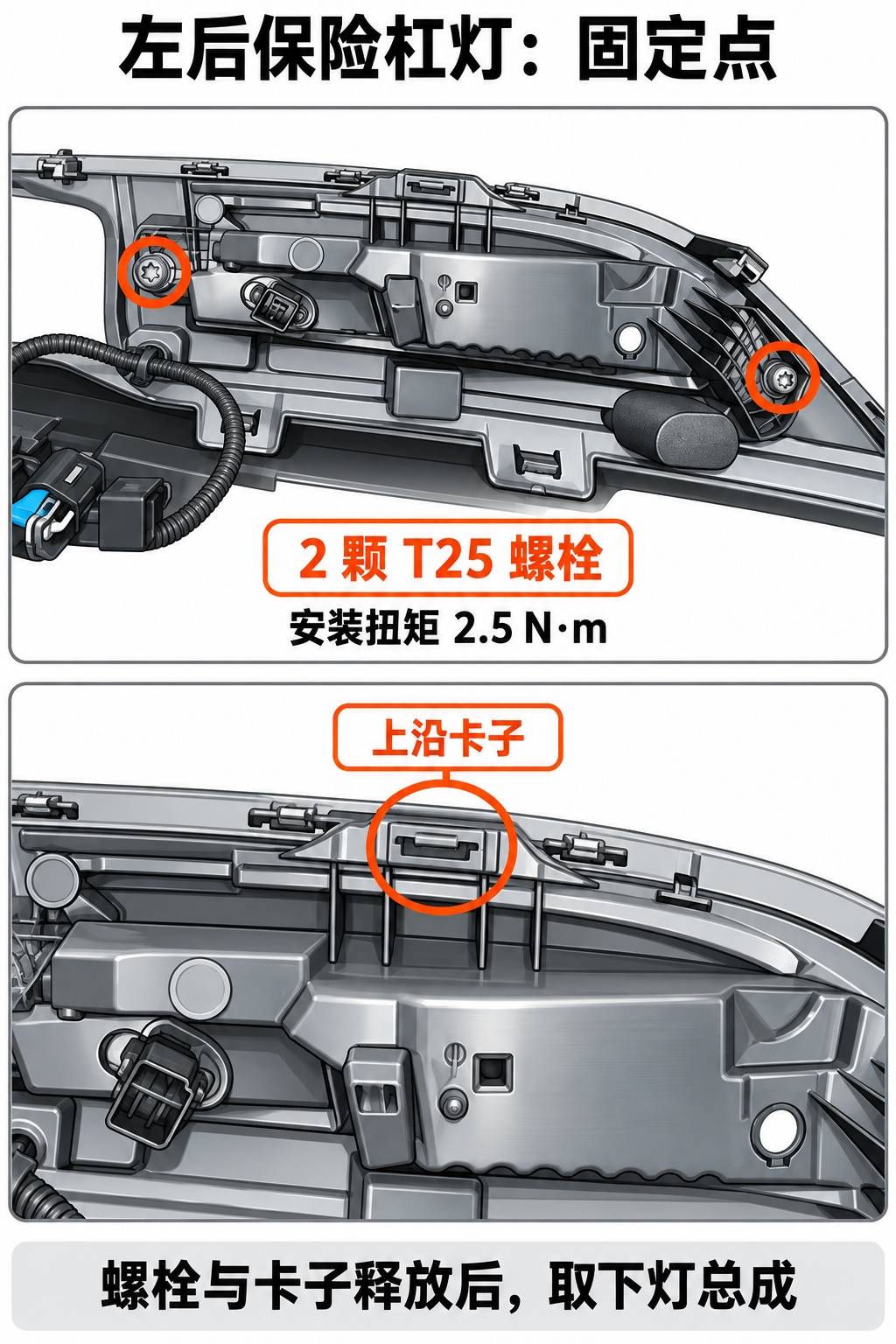

• 拆 2 颗 T25 和卡子：托住灯体。
• 取下左后饰板灯总成；不要拉拽线束来支撑或取出灯体。

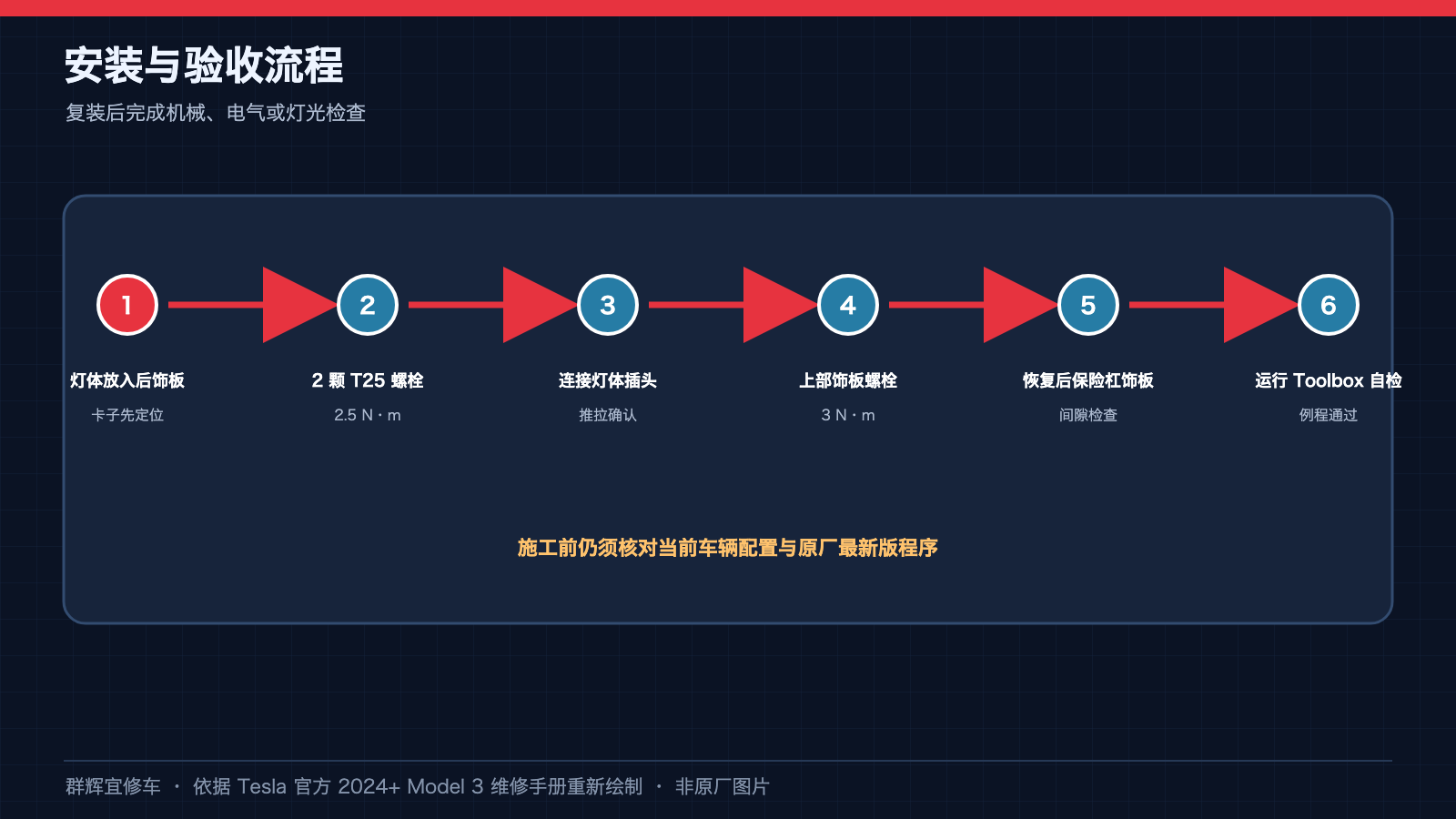

三、安装、调节与验收

• 把灯总成装回后饰板，恢复两颗螺栓与卡子；原厂未规定额外的卡子优先安装顺序。

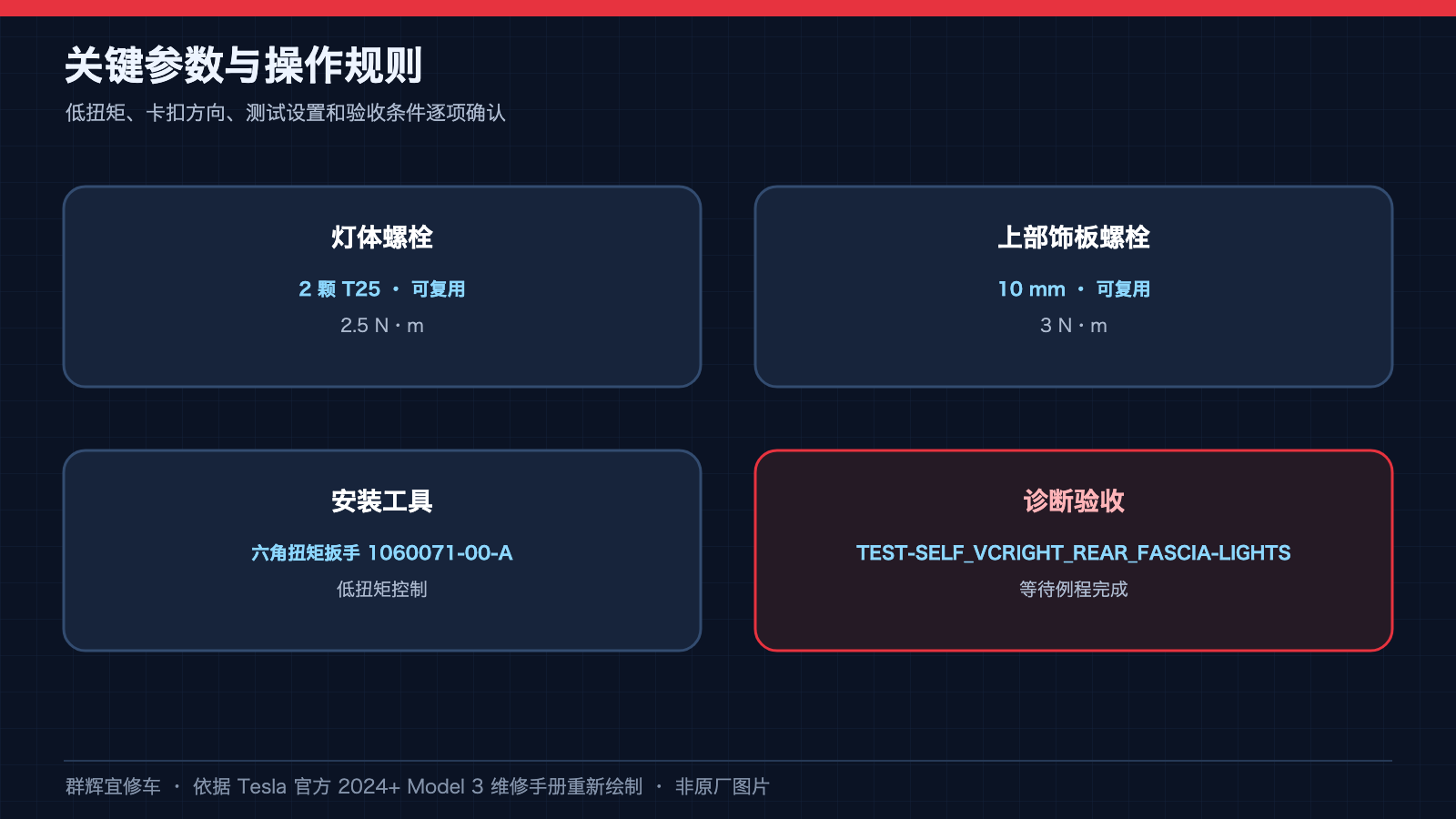

• 2 颗 T25 螺栓：2.5 N·m。
• 连接灯体插头：推拉确认。
• 上部饰板螺栓：3 N·m。
• 按所链接程序恢复后保险杠饰板。底部中间护板 5 颗螺栓为 5 N·m，扩散器 4 颗为 4 N·m，这两组螺纹均按原厂要求薄涂 Loctite 222；侧围螺钉与 U 形螺母为 2 N·m，两角螺栓为 4 N·m，流水槽饰板螺栓为 1.2 N·m。完整卡子位置及举升顺序仍须查看原厂子程序。
• 按Toolbox 连接程序在车辆左前脚窝接口本地连接电脑。确认线缆无损，连接处执行推—拉—推检查，在 Toolbox 选择 Connect Locally 并确认连接指示变绿。
• 进入 Actions，搜索 TEST-SELF_VCRIGHT_REAR_FASCIA-LIGHTS，选择该例程并点击 Run，等待运行完成。这里的 VCRIGHT 是原厂指定的例程名称，不能因施工对象为左灯而自行改成 VCLEFT。
• 待所有例程结束后，在 Toolbox 中 Disconnect，再断开车辆端和电脑端线缆，关闭左前门，并确认举升臂已移离车辆下方。

安全提示：本程序涉及举升车辆、由助手支撑后饰板和灯光电气自检，应由具备相应能力的人员使用合适 PPE 与工具执行。车身饰板需防刮，灯体与连接器避免受力；本文不能代替原厂完整程序和实车核验。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。原厂资料会持续更新，施工前须重新核对车辆生产日期、销售市场、灯具法规版本、零件配置及最新版程序。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
