2024+ 特斯拉 Model 3 挡风玻璃温湿度传感器更换：石墨烯泡沫、0.12 N·m 与玻璃配置

温湿度传感器安装在车内后视镜与前视摄像头区域的挡风玻璃支架上。它不只是测量舱内空气，还通过石墨烯泡沫块感知玻璃温度；原厂说明泡沫负责把挡风玻璃温度传导至传感器，安装时应核对泡沫存在且状态正确，不可忽略粘接面的清洁和干燥。

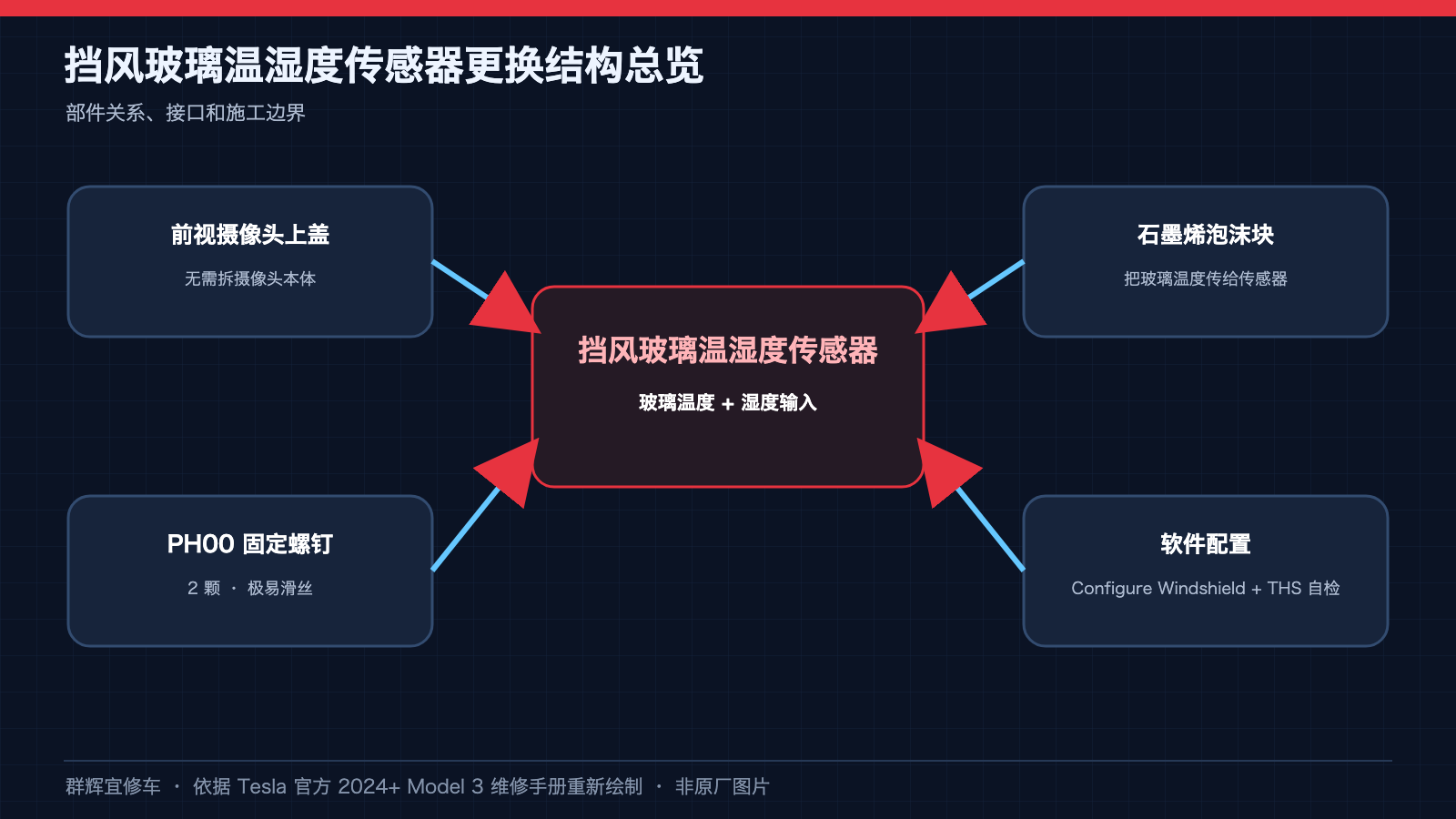

一、结构与关键施工点

• 摄像头上盖：按子程序释放 4 处卡子并断开内部摄像头的 3 处连接器，取下上盖与摄像头总成；本次不必再把摄像头从上盖上分离。
• 石墨烯泡沫块：把玻璃温度传给传感器。
• PH00 固定螺钉：2 颗 · 极易滑丝。
• 软件配置：先重装固件，再按当前程序执行 Configure Windshield / Self Test THS；挡风玻璃编号按下面的 Model 3 对应关系及实车核验，不得套用同表的 Model Y 行。

二、拆卸步骤

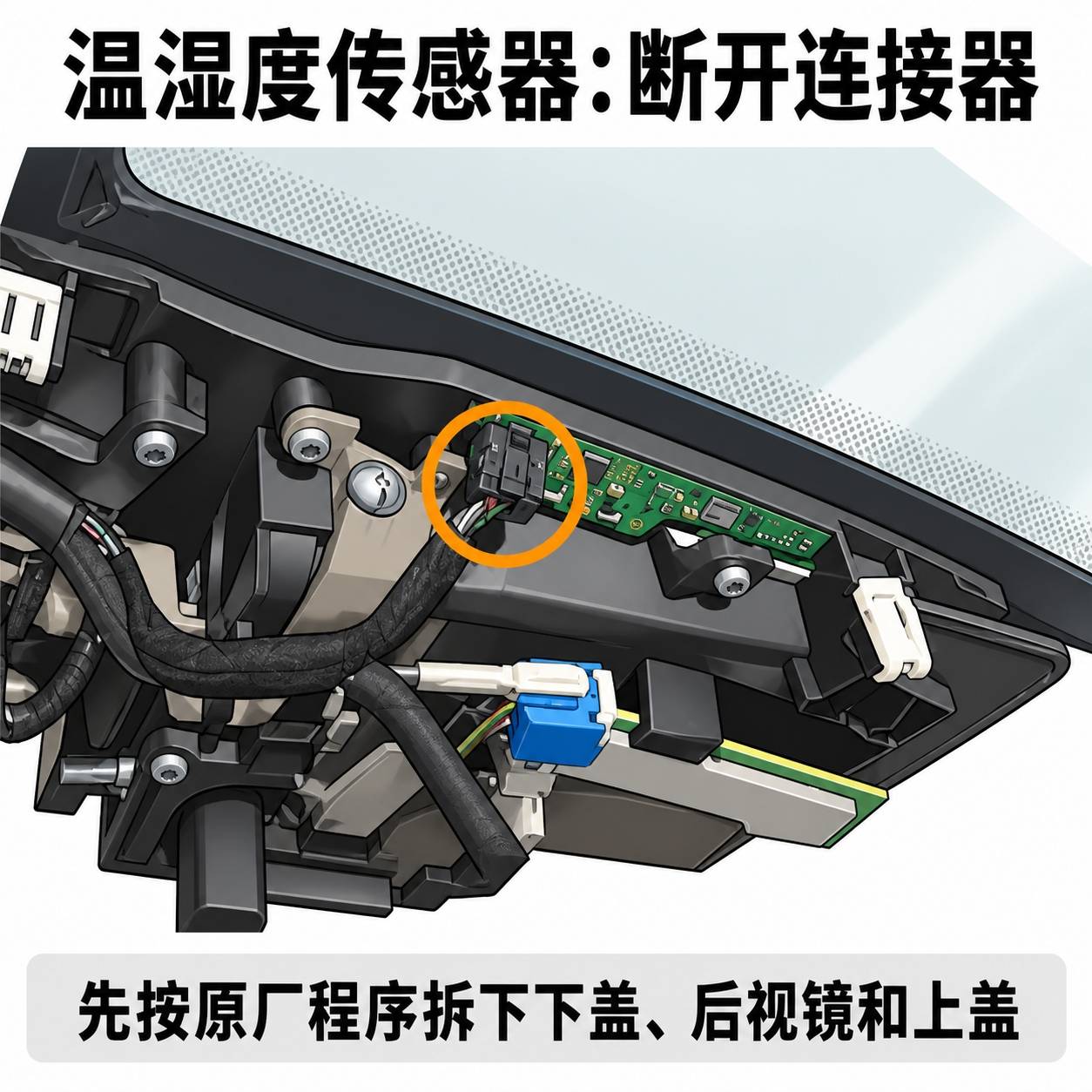

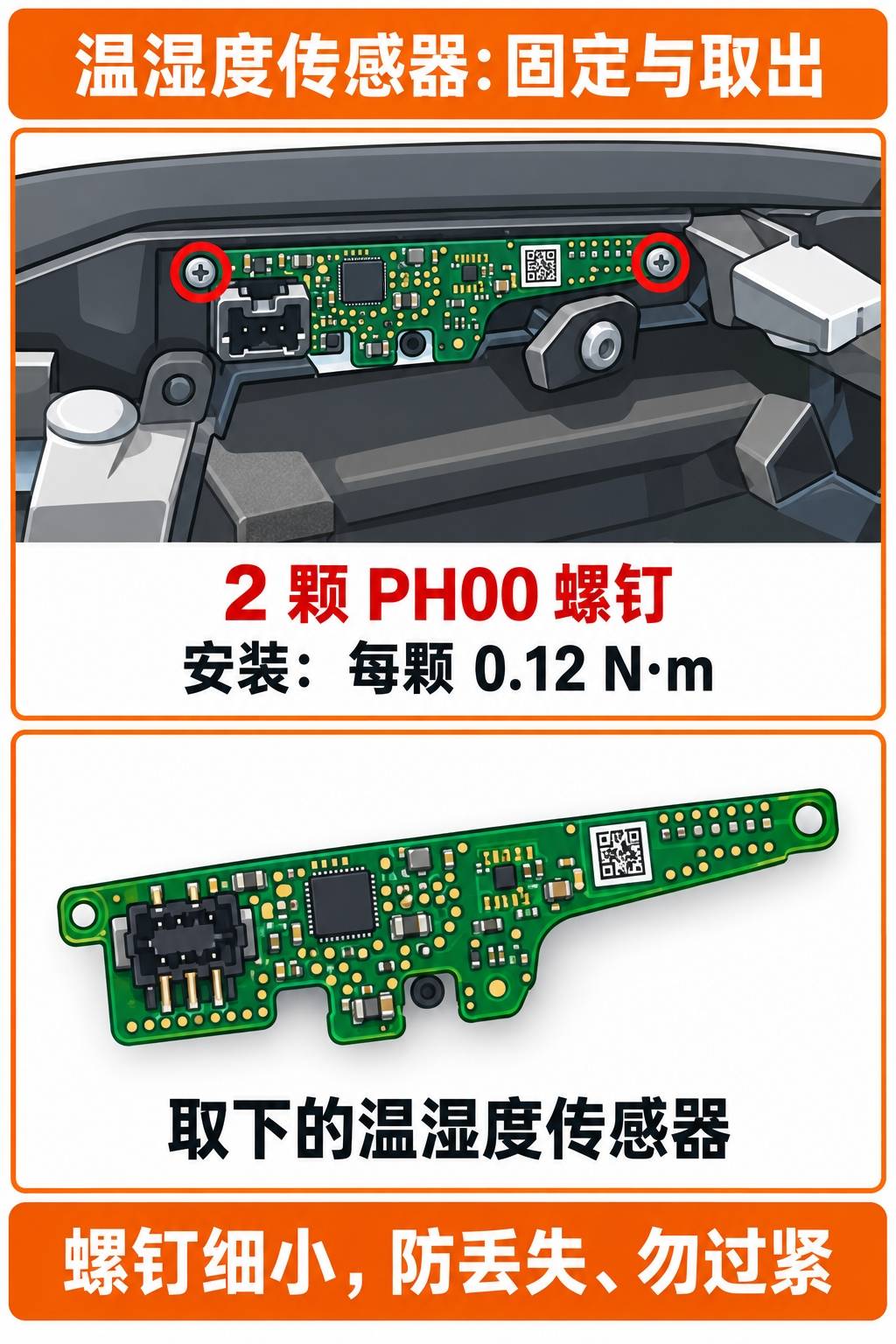

打开左前车门并降下左前车窗。依次按下盖、后视镜和上盖子程序拆卸：下盖防脱系带需按压两处锁片释放；后视镜应握住镜柄逆时针转动，不能转镜面本体。上盖仍连着线束时不可强拉；本次保留摄像头与上盖的连接，不必拆其固定螺栓。断开温湿度传感器线束连接器，用正确的 PH00 十字螺丝刀拆下两颗螺钉并妥善保管，再从挡风玻璃支架取下传感器。

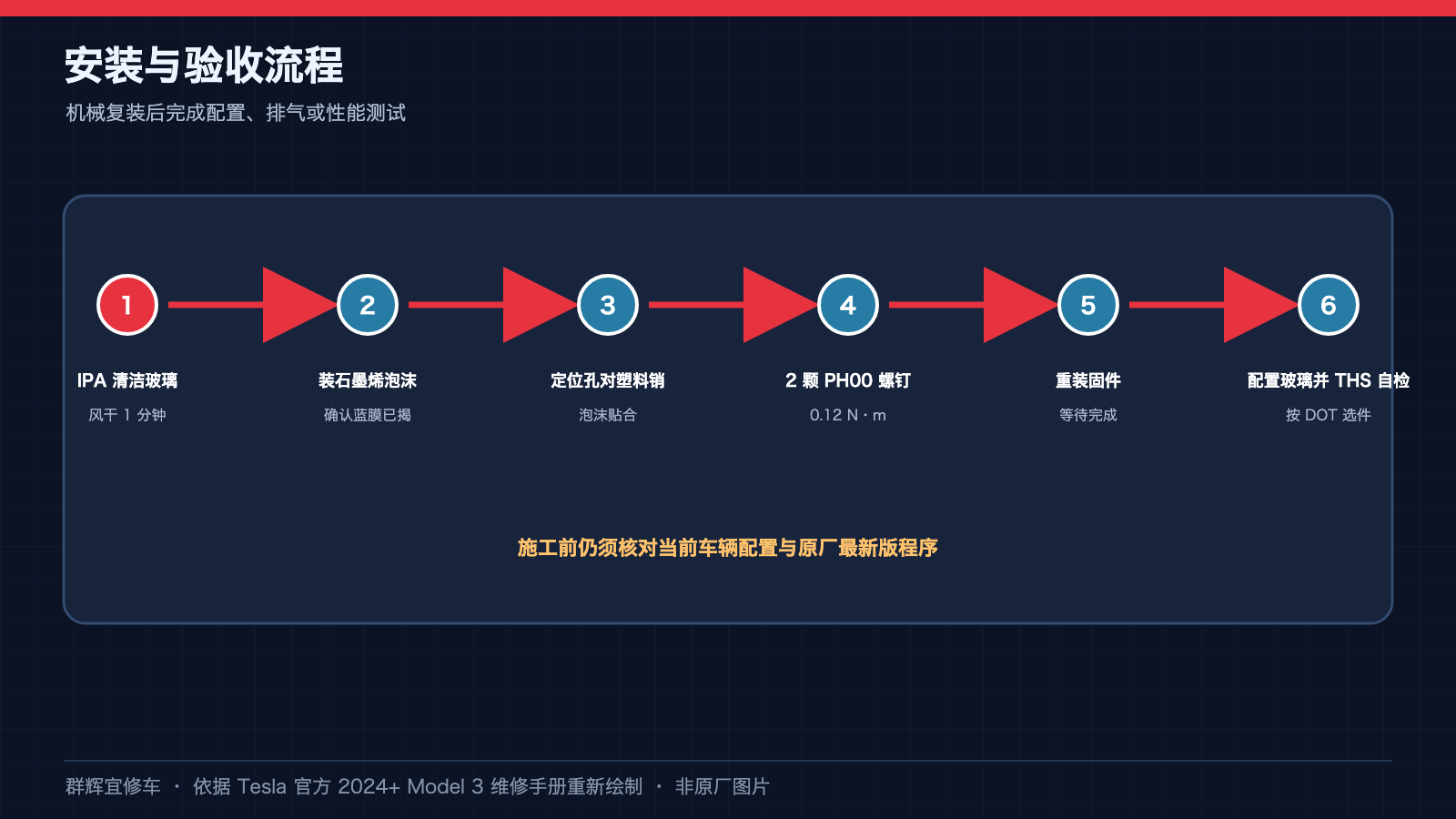

三、安装、配置与验收

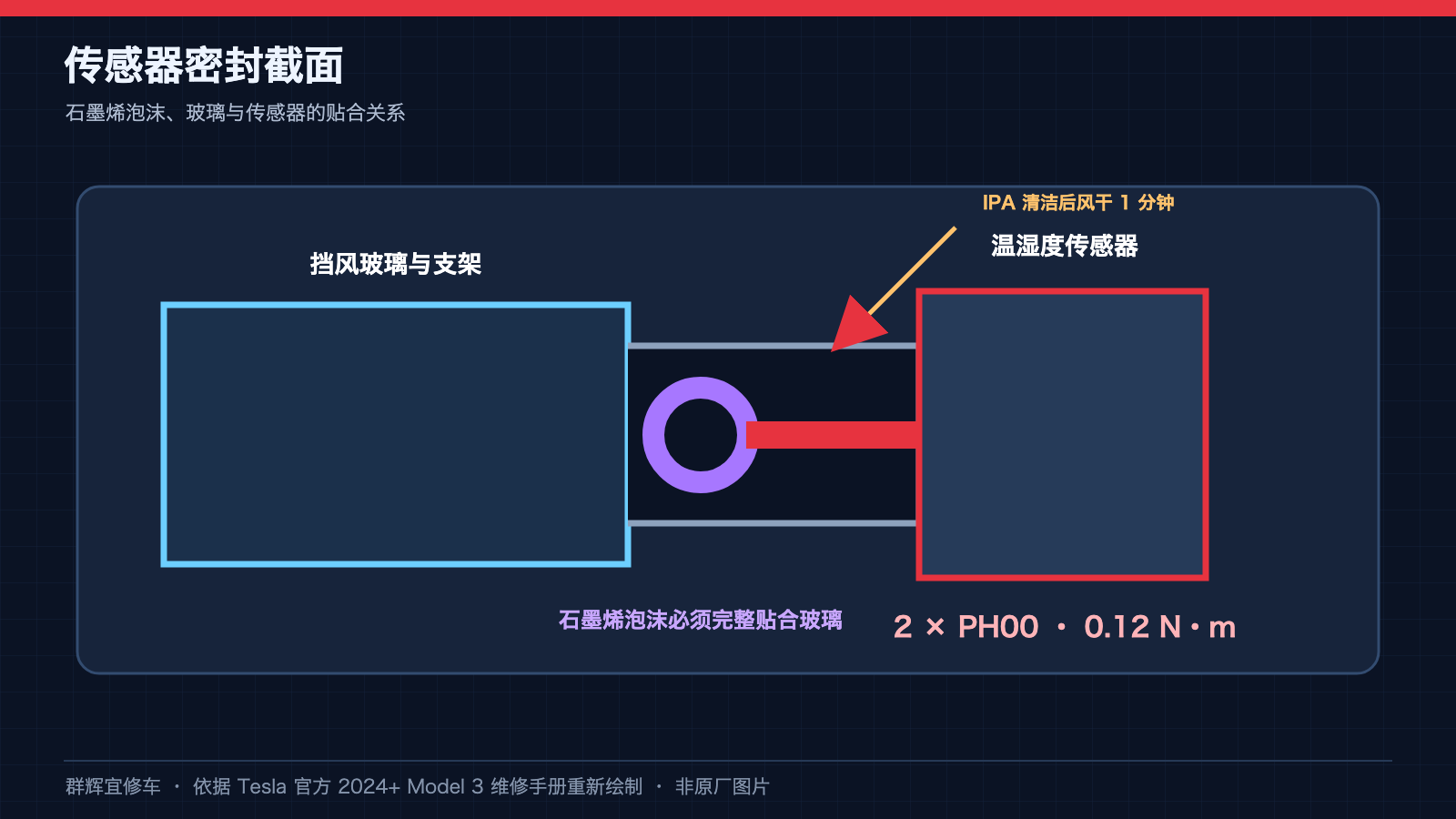

• 用 IPA 湿巾清洁新泡沫垫将接触的玻璃区域，彻底去除残胶并风干 1 分钟；仍潮湿时不得安装，必须确保玻璃干透。
• 确认接触垫上有石墨烯泡沫块，并揭下蓝色胶带。泡沫变形或缺失时安装新的泡沫块，彻底清除旧泡沫残胶。
• 将传感器定位孔对准挡风玻璃支架上的塑料定位销，再安装传感器；不要靠拧螺钉强行纠正错位。

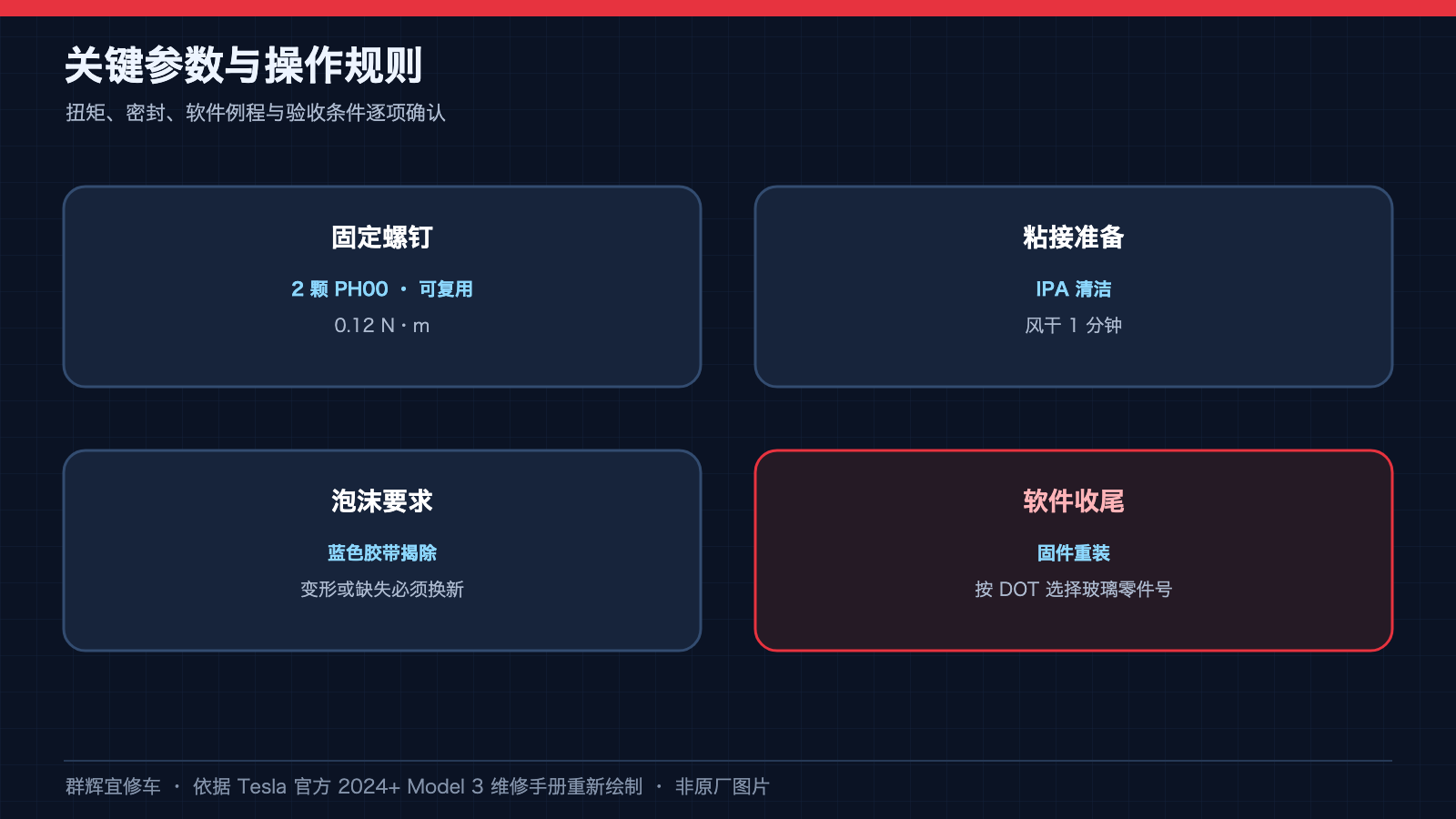

• 安装两颗 PH00 螺钉，每颗 0.12 N·m，原厂表列重复使用；0.10–2.0 N·m 为推荐数字扭矩螺丝刀量程，不是紧固范围。连接传感器线束，再依次装回摄像头上盖、后视镜和下盖。
• 按触屏重装固件程序执行，并核对该程序的锂离子低压电池、接触器闭合适用条件。在维护模式中请求 Software Reinstall，再进入软件更新并选择 INSTALL NOW；完成后以触屏显示发行说明确认成功。
• 按网关解锁程序确认已进入维护模式，再解锁网关；按当前维护模式 Thermal → Actions → Configure Windshield 或 Thermal → HVAC → Configure Windshield 进入 PROC_VCRIGHT_X_WINDSHIELD-REPLACEMENT。核对玻璃 DOT、车型及左右舵，通过原厂对应表选择挡风玻璃零件编号；点击 Self Test THS，从下拉菜单选择对应编号后点击 Run。完成后退出维护模式，升起左前车窗并关闭左前车门。

安全提示：小螺钉易滑丝，使用正确 PH00 工具且不得过紧；粘接面必须去胶并彻底干燥。2026 年 5 月 8 日原厂增加了玻璃配置例程，不能只完成机械复装便交车。此处没有制冷剂回收工项，避免混入其他 HVAC 程序。

四、2024+ Model 3 挡风玻璃编号核对

以上按本次核对的原厂图表转录，仅限所列 2024+ Model 3 行；施工前仍须以实车 DOT、左右舵及最新版原厂表为准。不要仅按 DOT 跨车型选件。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。原厂资料会持续更新，施工前须核对 VIN、挡风玻璃 DOT、左右舵、零件及固件版本和最新版程序。原厂图表同时列 Model Y 与 Model 3，不能只按 DOT 不分车型选件。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
