2024+ 特斯拉 Model 3 HVAC 鼓风电机结构识读：壳体、叶轮与仪表板关联

鼓风电机与HVAC模块、仪表横梁、风道和电气线束相邻。原厂拆换程序涉及的部件很多，不能简化为“拧下三颗螺栓即可”。本页用于结构识读。

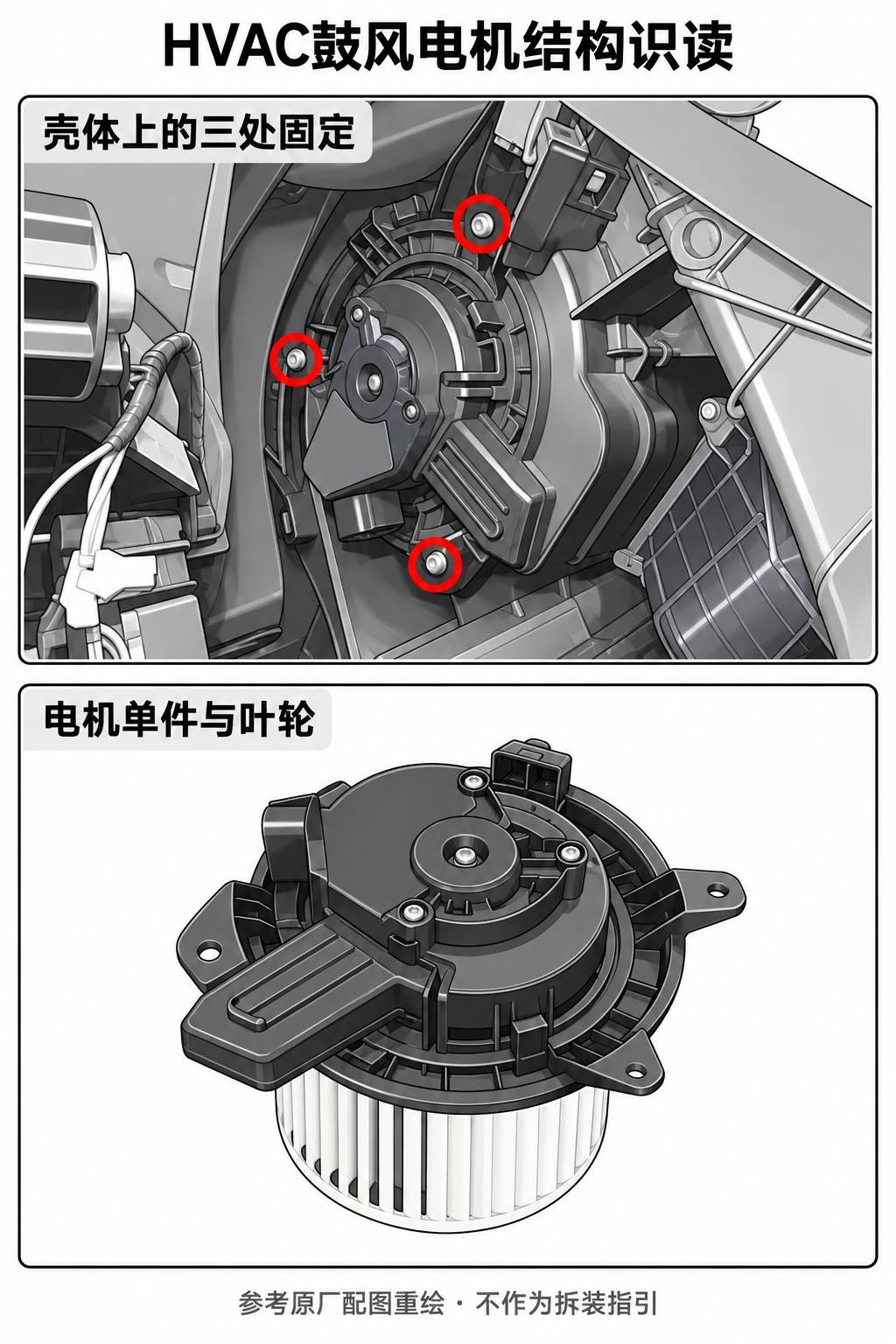

一、壳体内的电机与取出的单件

上图圈出鼓风电机自身三处固定位置，下图显示单件与白色叶轮。图中不提供叶轮尺寸、转向或平衡判定，也不能据此推断从车内哪一个方向能够取出电机。

二、三组固定关系并不相同

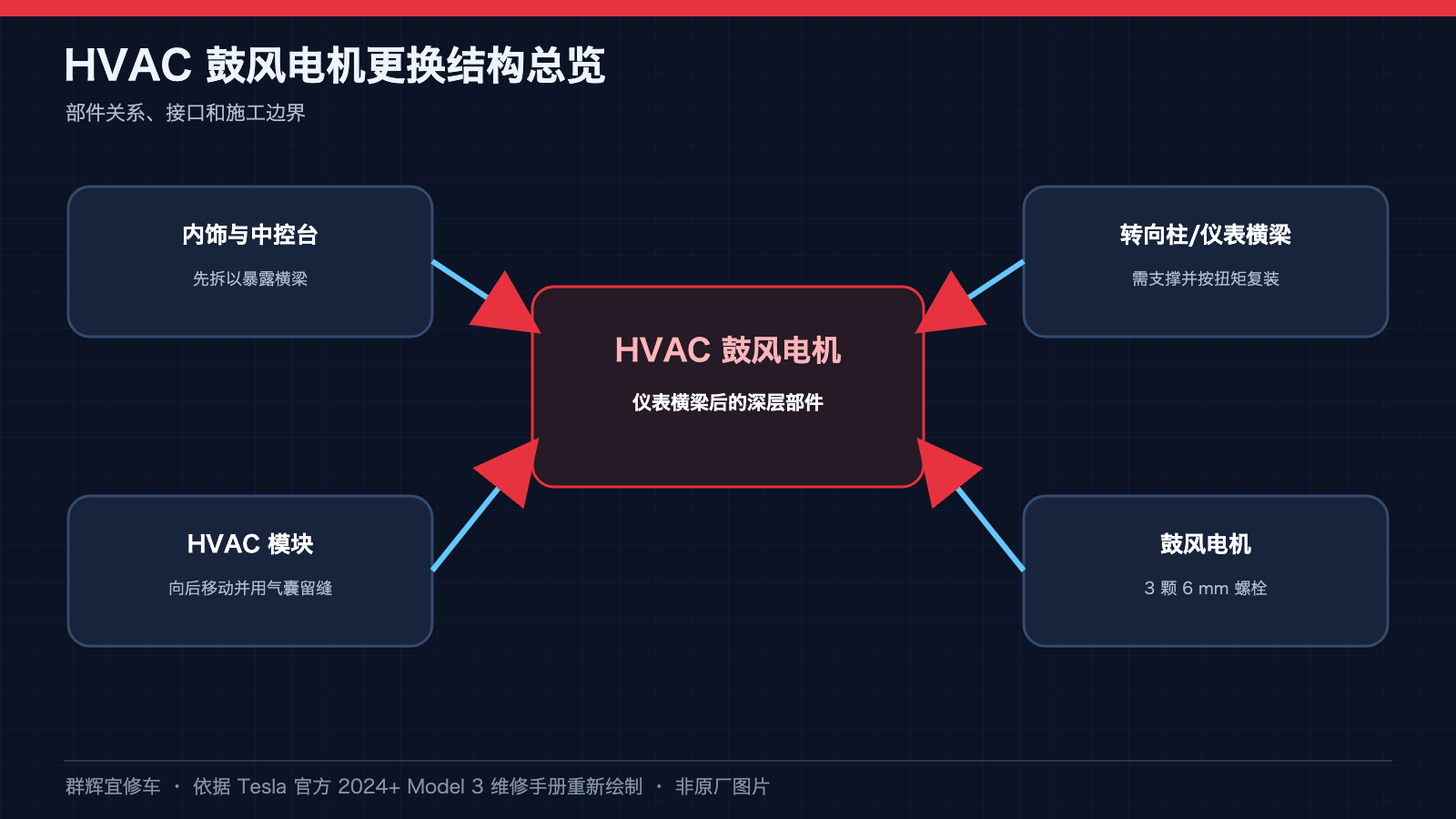

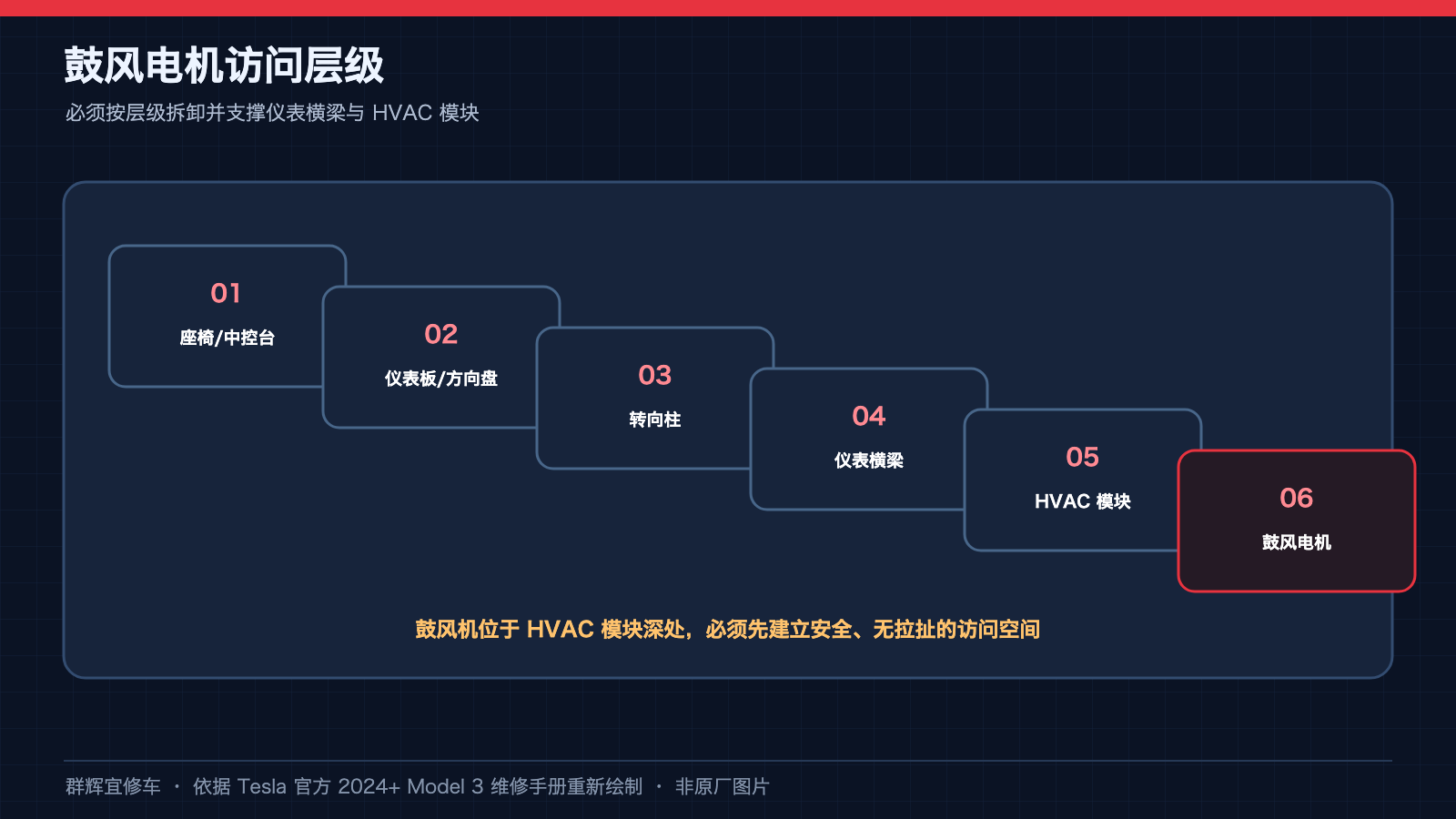

鼓风电机固定在HVAC模块上，HVAC模块又与车身和仪表横梁存在连接。仪表横梁还关联转向柱及线束。因此电机、模块、横梁的固定件不能混计数量或套用同一个扭矩。

三、电气插头不能仅按位置猜功能

主程序分别涉及鼓风电机连接器、车身控制器接口和约束控制模块连接。它们虽然处于相邻区域，却不是可互换的接头。本页不提供针脚检测、带电插拔、RCM或安全气囊测试方法。

四、关联程序的供电状态须先澄清

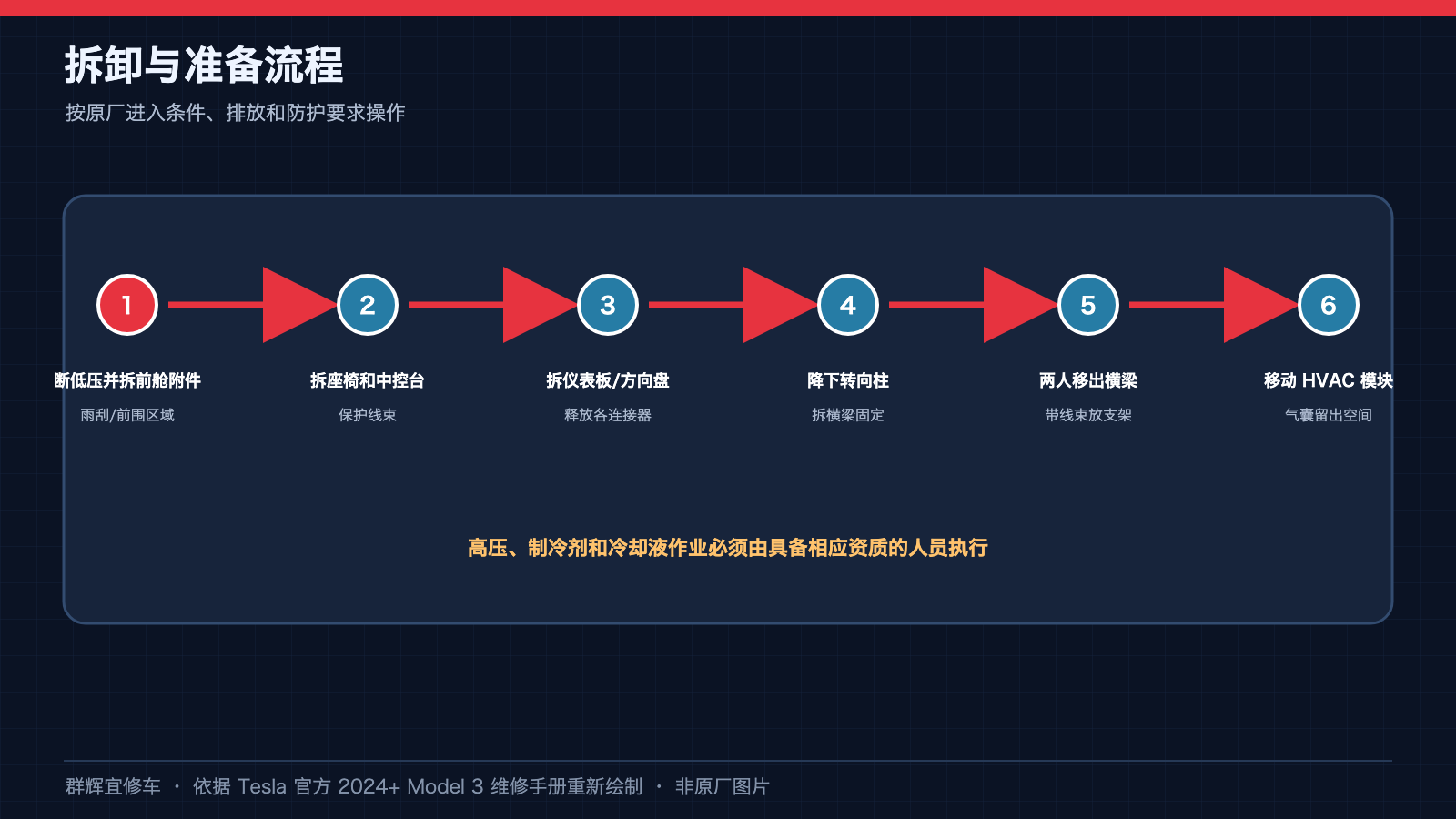

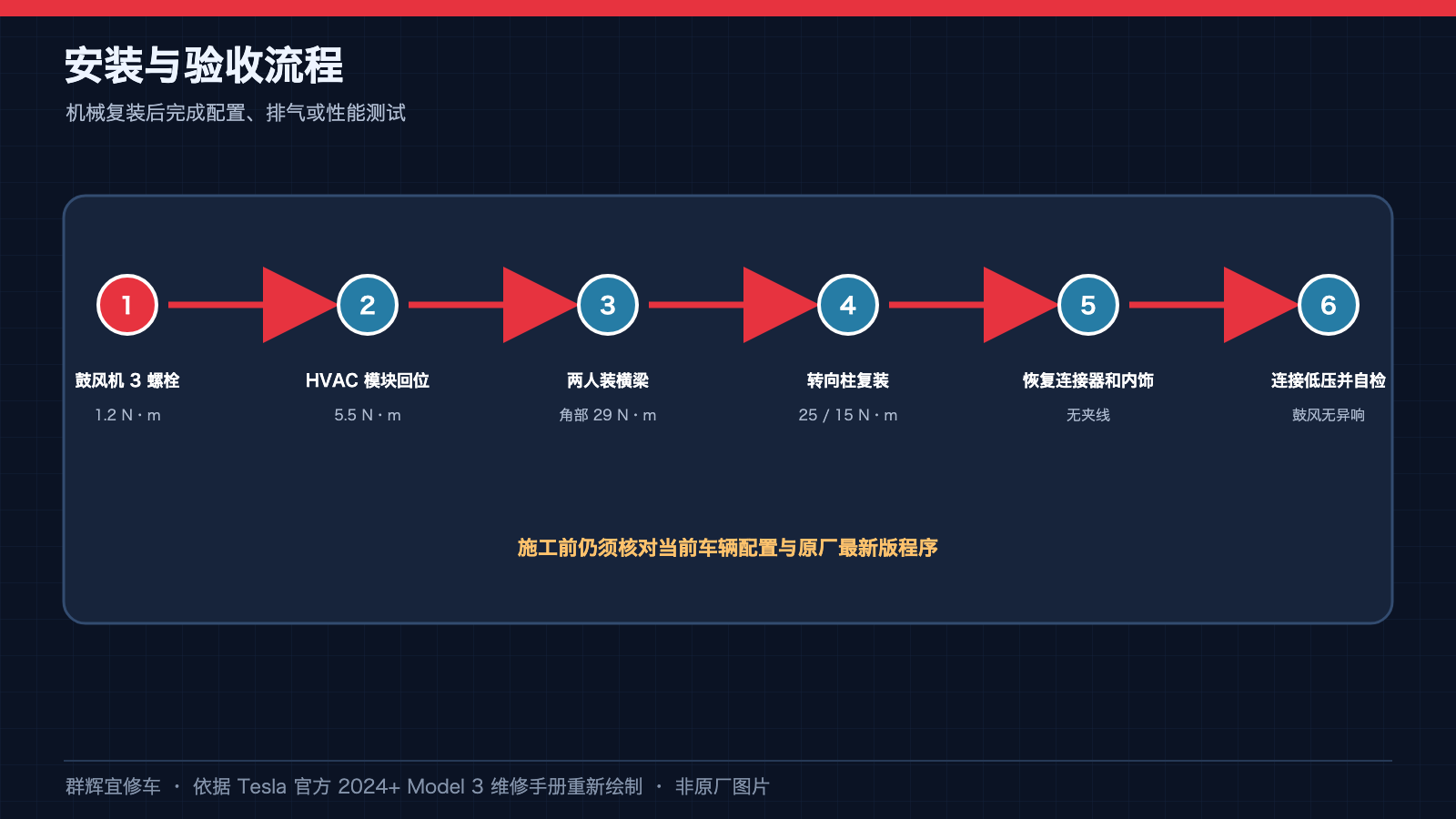

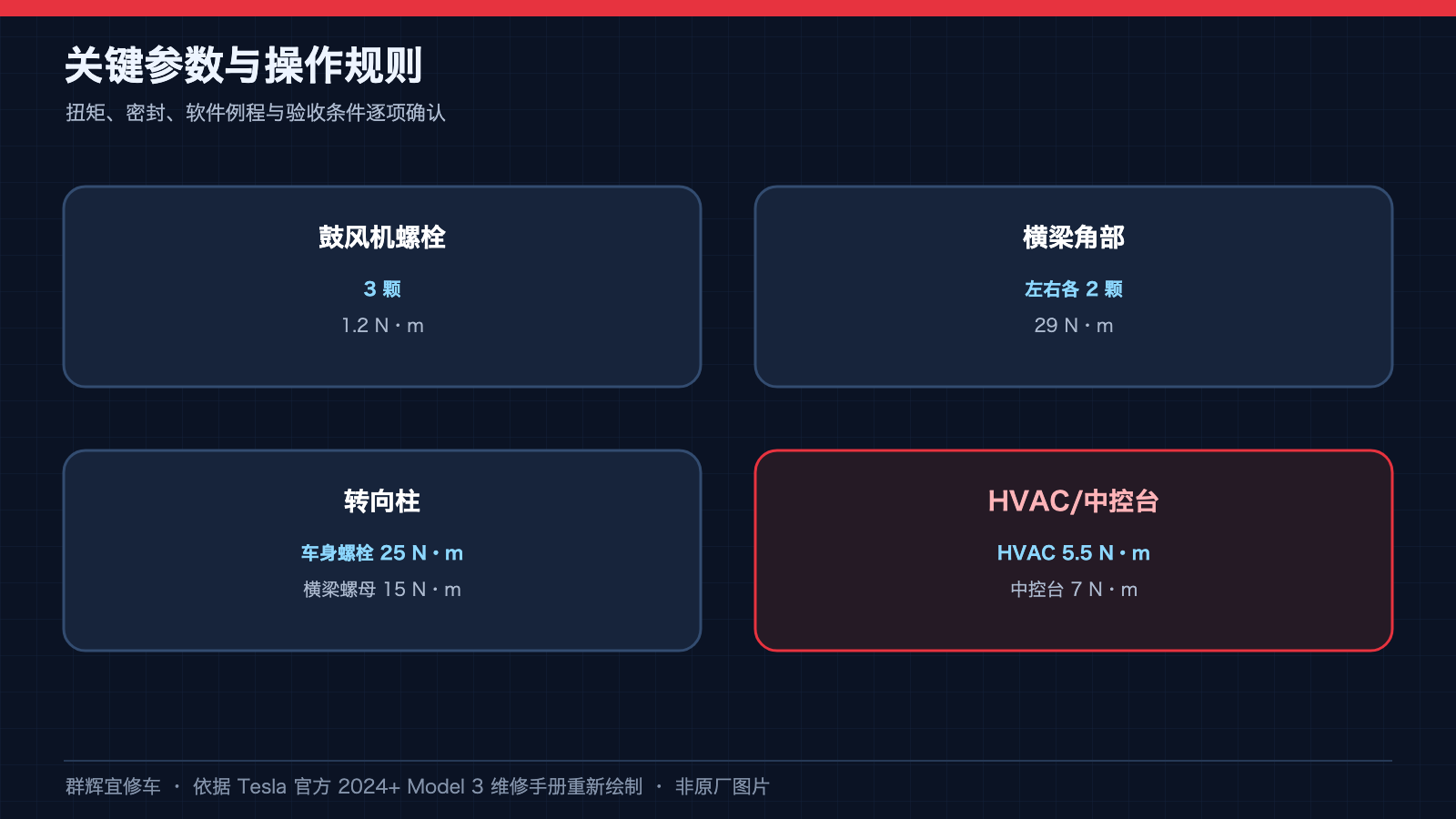

原流程及关联手套箱条目包含低压断开后再通过触摸屏开箱的问题；座椅、转向与SRS关联程序也不能机械拼接成一条复装顺序。本文不提供原多级扭矩表、开箱与电源恢复指令，不自行增加机械释放方法。实际维修须由具备资格的人员依据适用有效程序进行。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《鼓风电机 - HVAC ((拆卸和更换))》及英文版《Blower Motor - HVAC (Remove and Replace)》；主 GUID：GUID-D0E59E36-4775-4077-83ED-133630A96ADE。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：HVAC 鼓风电机的壳体、叶轮、仪表横梁及 SRS 周边关联范围远大于三颗电机螺栓；原厂关联步骤存在断低压后通过屏幕开箱的衔接疑点。本文不拼接上电和复装顺序。

原厂主程序直接引用且与本页边界相关的入口：低压电源 - 锂离子（断开和连接）——供电隔离与恢复须核对独立程序。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
