上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
4751
文章
1
粉丝
电路速查评论3阅读模式
摘要上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图资料。

上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 4 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图
上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图 原始资料第1页
上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图

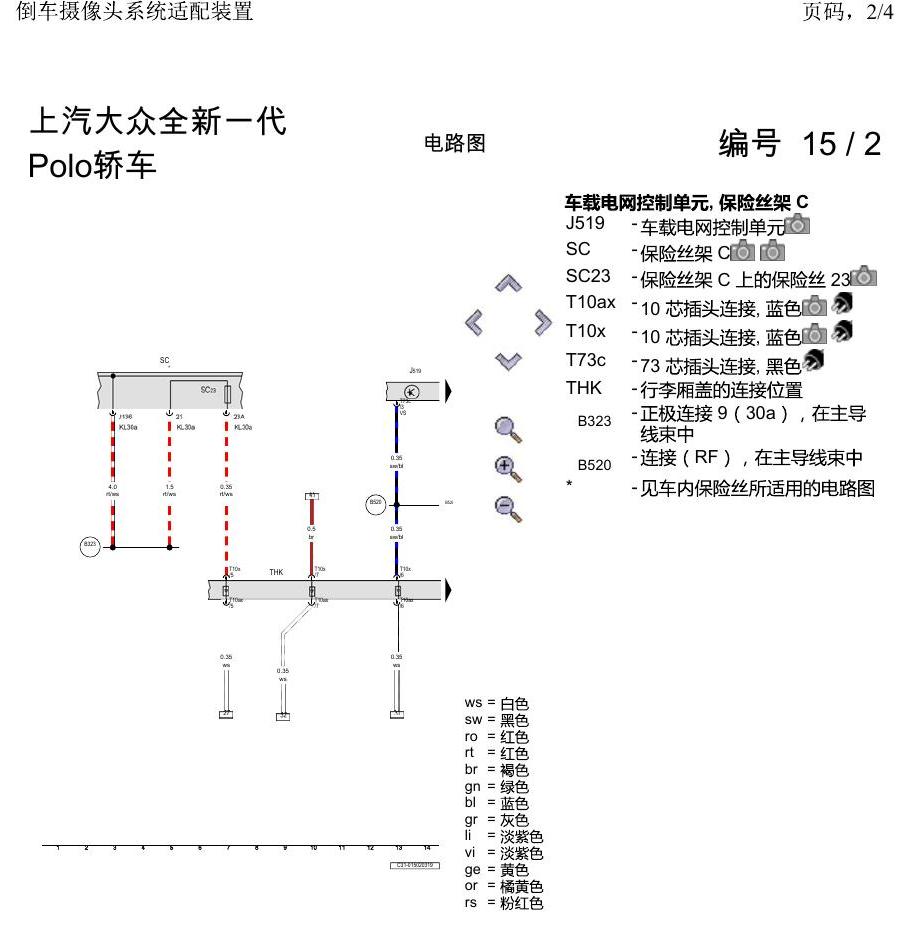

上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图 原始资料第2页
上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图

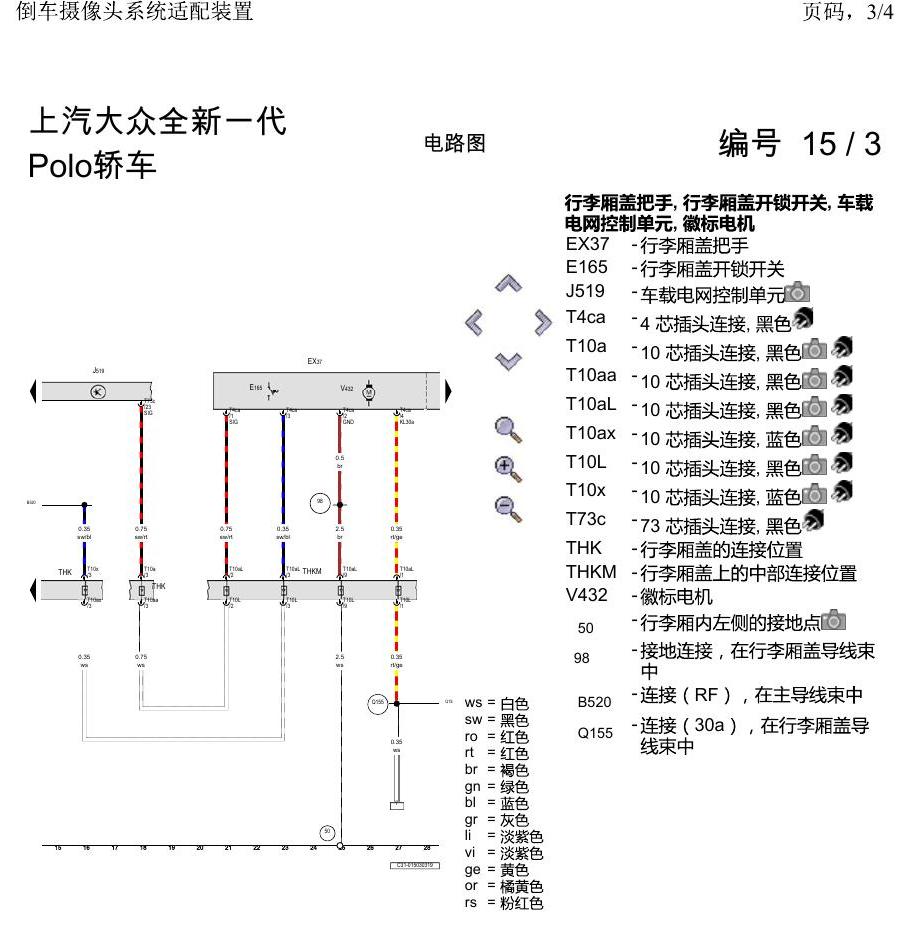

上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图 原始资料第3页
上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图

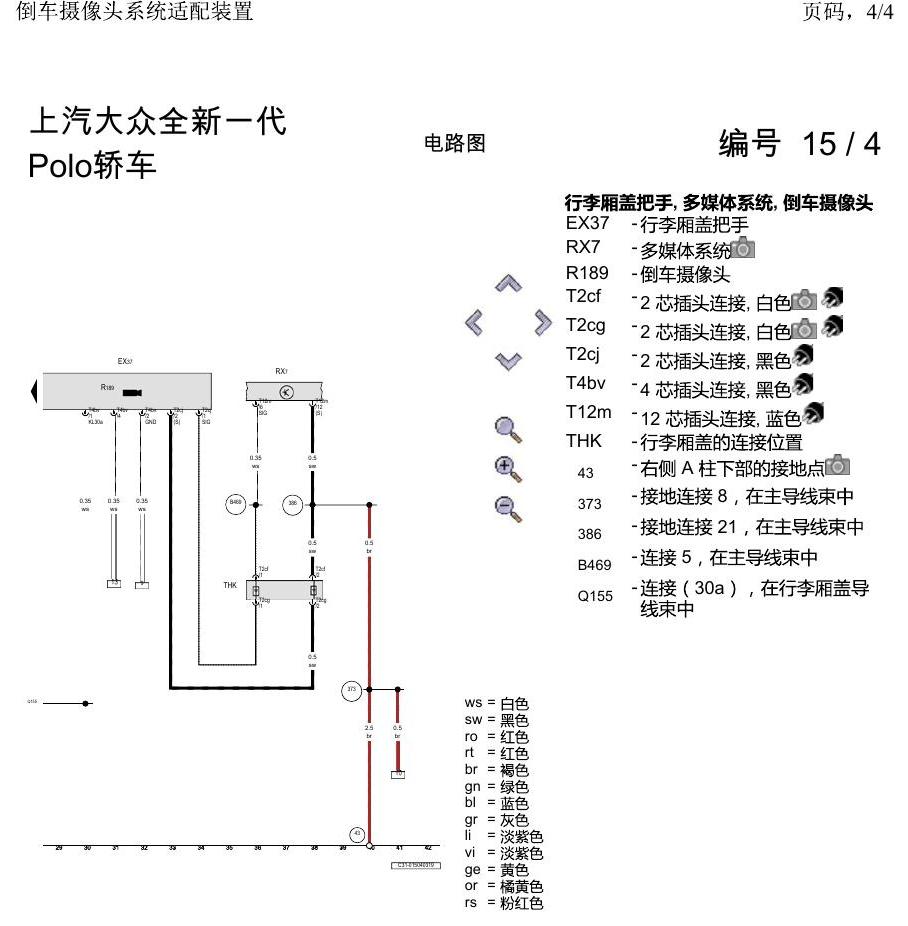

上海大众2020 POLO 电路图 倒车摄像头系统适配装置 电路图 原始资料第4页
