本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI88.70-P-050248，版本3 |
|---|---|
| 功能组 | 88.70 车外后视镜 |
| 日期 | 2011-08-18 |
| 适用范围 | R230，带代码 500，自车辆识别号（FIN）尾号 F 138 200，年款 808 除外 R171，带代码 500，自 FIN 尾号 F 177 230，年款 808 除 外 C219，带代码 500，自 FIN 尾号 A 127 287，年款 808 除外 CL203.7，带代码 500，自 FIN 尾号 E 036 504，年款 808 除外 BR211，带代码 500，自 FIN 尾号 A 874 312 和 X 195 965，年款 806 除外 BR221，从 FIN 尾号 A 265 575 起，年款 809 除外 BR216，从 FIN 尾号 A 022 955 起，年款 809 除外 |
一、故障现象与投诉条件
电动可折叠车外后视镜在到达极限位置后发出噪音（口哨声、喵喵声）
二、原通告列出的可能原因
电动马达在达到极限位置后继续通电。
同时可能出现翻折马达有明显能听到的振动（口哨声 / 喵喵声）
三、检查与补救步骤
一个闭塞电流模块：
的闭塞电流模块
须在右侧拆卸车门衬里
• 用螺丝刀解锁插头（A）（1），然后将白色饰板（B）拔下（2） => 见图 1
• 要进行的接触连接 => 见图 1
• 脱开插头（A）的插针 3 并连接到旁边的连接器（C）的位置 2 上
• 脱开插头（A）的插针 4 并连接到旁边的连接器（C）的位置 1 上
• 将闭塞电流模块（D）的蓝色电缆连接到插头（A）插接位置 3 上
• 将闭塞电流模块（D）的白色 / 蓝色电缆连接到插头（A）插接位置 4 上
到插头（A）上
• 完成的总成见图 2
• 用胶带或电缆扎带固定住闭塞电流模块（D）以防形成噪音
附件
文件 描述
助性图示
到车外后视镜的电缆束中
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 000 827 01 10 电流监控器 / ASP 闭塞电流开
1 部件可用于左侧或右侧车外后视镜 X
W 220 589 01 99 60 MQS 触点电键 1 标准型线束维修套件 W000 589 13 99
00 的组成零件
X
W 220 589 01 99 50 带弹簧卡头的电键支架 1 标准型线束维修套件 W000 589 13 99
00 的组成零件
X
操作号与损坏代码
容 时间 损坏代码 提示
02-6839 车外后视镜电流监控器，地点说明：.....
82A27 36 左侧
02-6839 车外后视镜电流监控器，地点说明：.....
82N27 36 右侧
左侧和右侧车外后视镜电流监控器

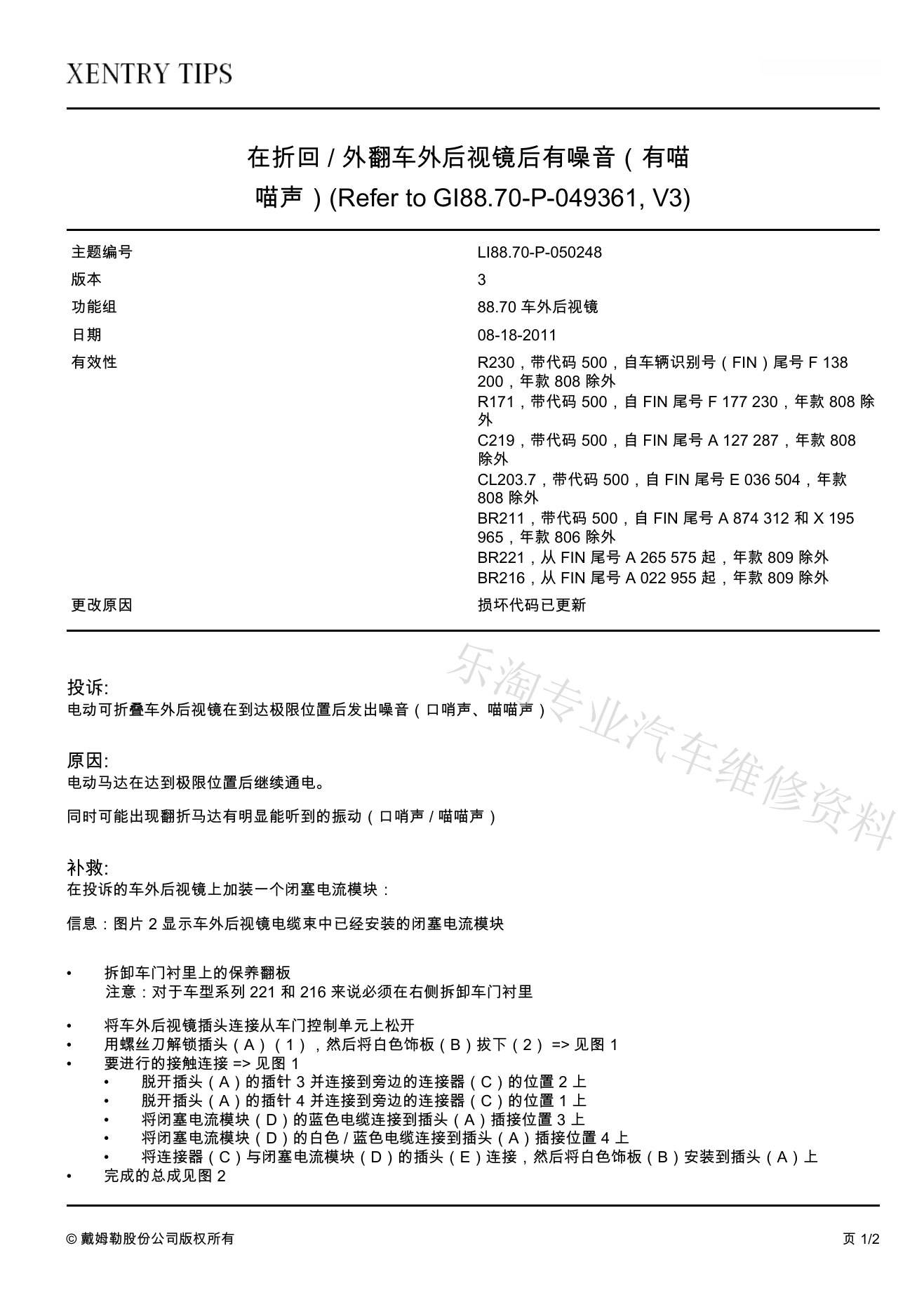

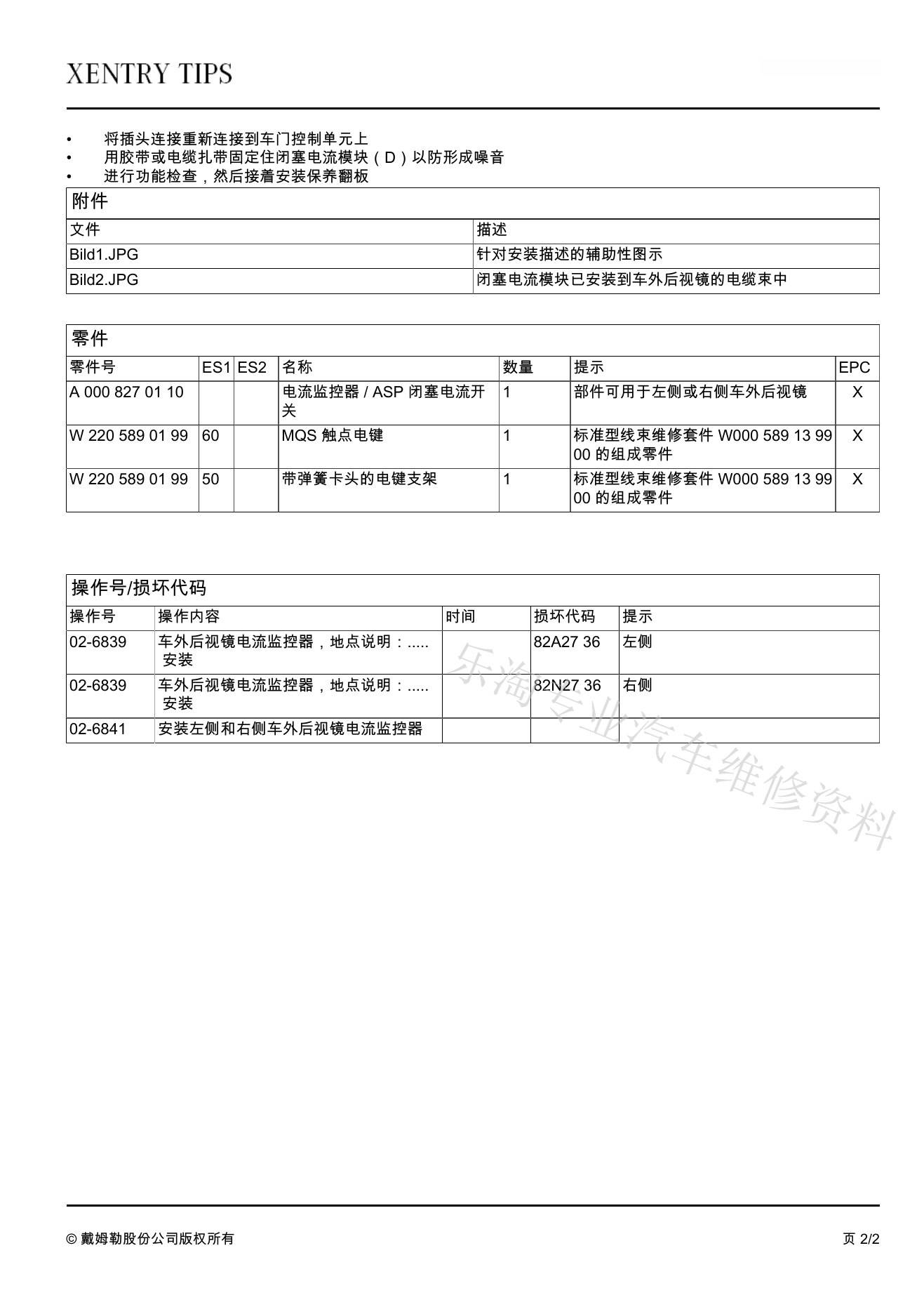

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
