本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI42.10-P-065747，版本4 |
|---|---|
| 功能组 | 42.10 行车制动器 |
| 日期 | 2018-03-02 |
| 适用范围 | 型号系列 213，不带 AMG |
一、故障现象与投诉条件
制动过程中可以感受到后轴制动器上的制动抖动/制动反冲。
适用于冷抖动：
都可能会出现，可作为制动踏板的脉冲检测。
与冷抖动相反，热抖动一般出现在紧急制动速度较高时。
该文档对热抖动无效！
二、原通告列出的可能原因
在制动盘中精磨厚度误差。
可能的原因：
- 车轮螺栓连接拧紧不当导致扭矩不同
- 车轮支承面损坏或脏污
- 车轮上不平衡
- 车轮悬挂损坏
- 轮缘损坏
三、检查与补救步骤
要时再次平衡。
3 需确保车轮悬挂的功能状态。
4 检查轮毂：
4.1 拆卸左右侧制动盘。
须根据 WIS 更换相应的轮
毂。
说明：
- 更换轮毂时，在整个维修过程中，右侧轮毂使用损坏代码 35S03 20，左侧轮毂使用损坏代码 35D03 20。
- 如果轮毂没问题，则使用制动盘反冲损坏代码 42201 H4。
5.1 更换制动盘。
说明：
5.2 更换制动衬片。
车轮：
说明：
6.2 用最大 20 Nm 的力手动交叉拧紧车轮螺栓（参见附录“车轮螺栓连接拧紧顺序”中的图片）。
6.3 用扭力扳手以最大 70 Nm 的力交叉预拧紧车轮螺栓（参见“车轮螺栓连接拧紧顺序”图片）。
6.5 用扭力扳手以车辆特定的拧紧力矩交叉拧紧车轮螺栓（参见“车轮螺栓连接拧紧顺序”图片）。
6.7 用车辆特定的拧紧力矩紧固车轮螺栓。
附件
文件 描述
须根据图中的顺序 1-2-3-4-5 拧紧车轮螺栓
Radnabe HA.pdf 轮毂
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 213 357 05 00 轮缘 X
A 211 356 00 00 车轮轴承 X
A 000 423 18 12 制动盘 2 X
A 000 420 60 00 制动衬片套件 1 X
A 000 423 07 12 制动盘 2 X
A 000 420 62 00 制动衬片套件 1 X
A 000 420 63 00 制动衬片套件 1 代码 494 X
A 000 423 17 12 制动盘 2 X
A 000 420 64 00 制动衬片套件 1 X
A 000 420 65 00 制动衬片套件 1 代码 494 X
附件
文件 描述
Hinweise zu Umgang, Transport und Lagerung Verbund-
bremsscheiben.pdf
盘的提示
Komponenten der Radverschraubung reinigen, prüfen
und vor Korrosion schützen.pdf
洁车轮螺栓连接的提
示
操作号与损坏代码
容 时间 损坏代码 提示
后部制动盘 1.0Hrs 42201 H4 后轴制动盘
要 3.0Hrs 35S03 20 右侧轮缘
要 3.0Hrs 35D03 20 左侧轮缘
和拆卸 0.7Hrs 42201 H4

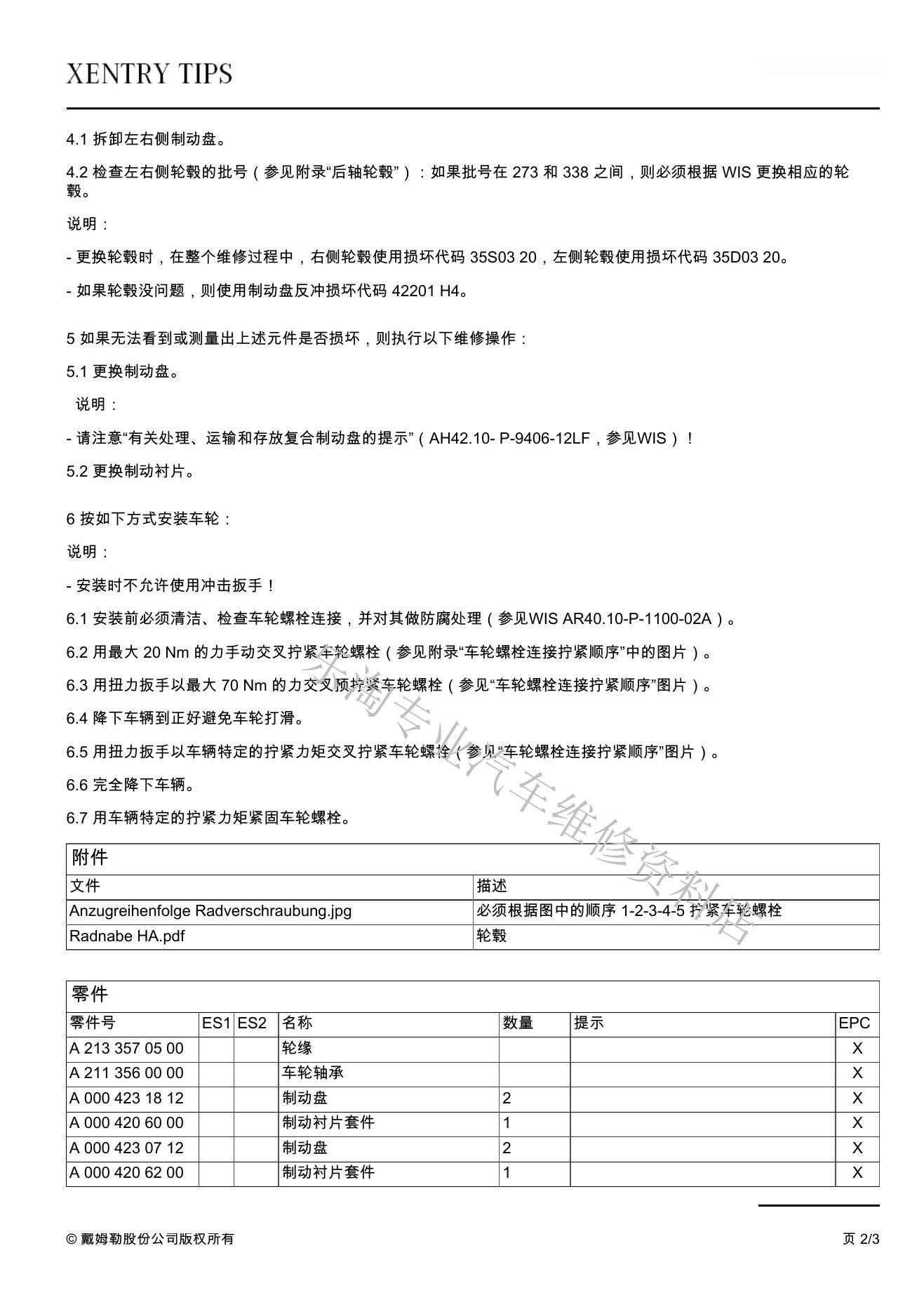

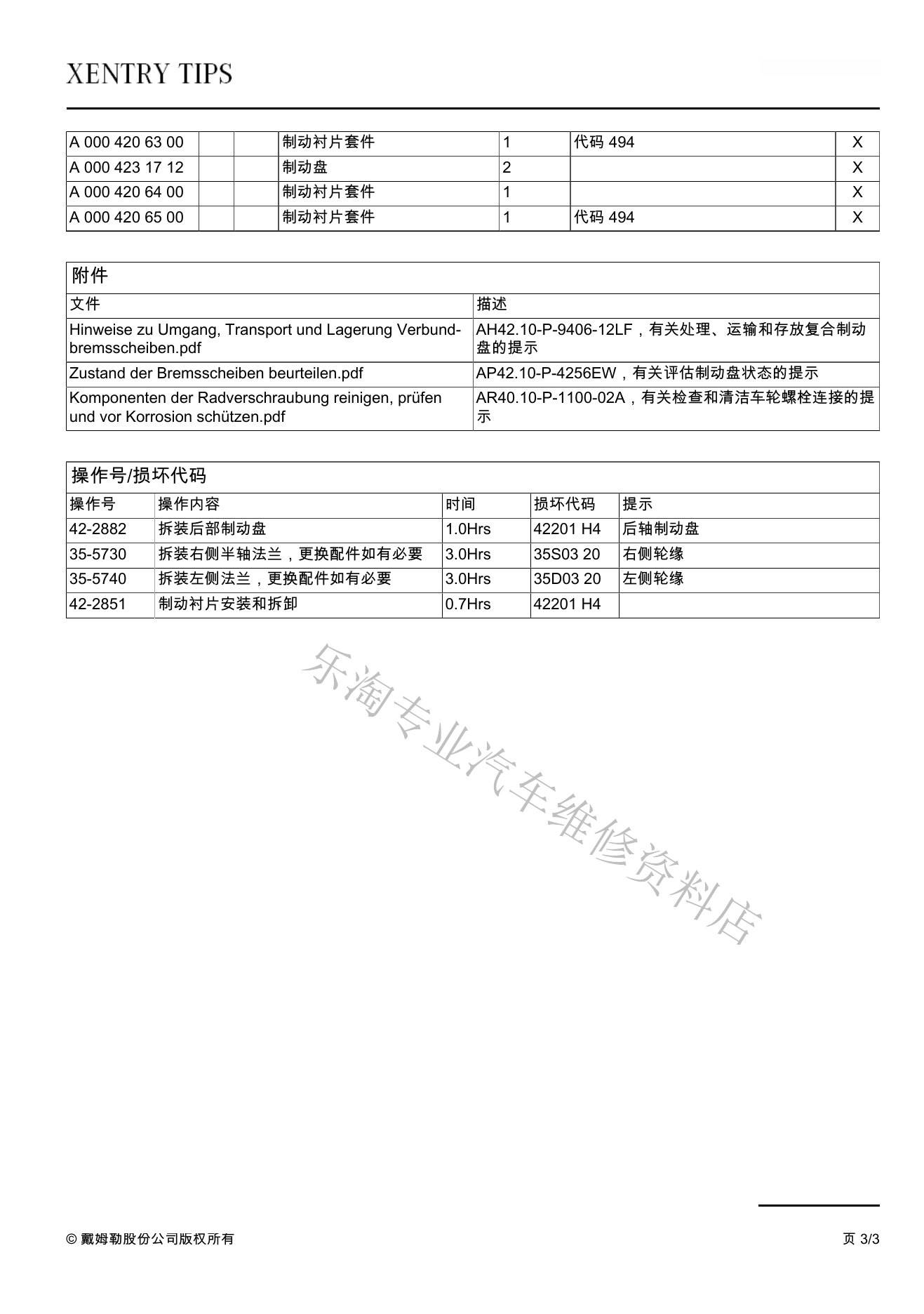

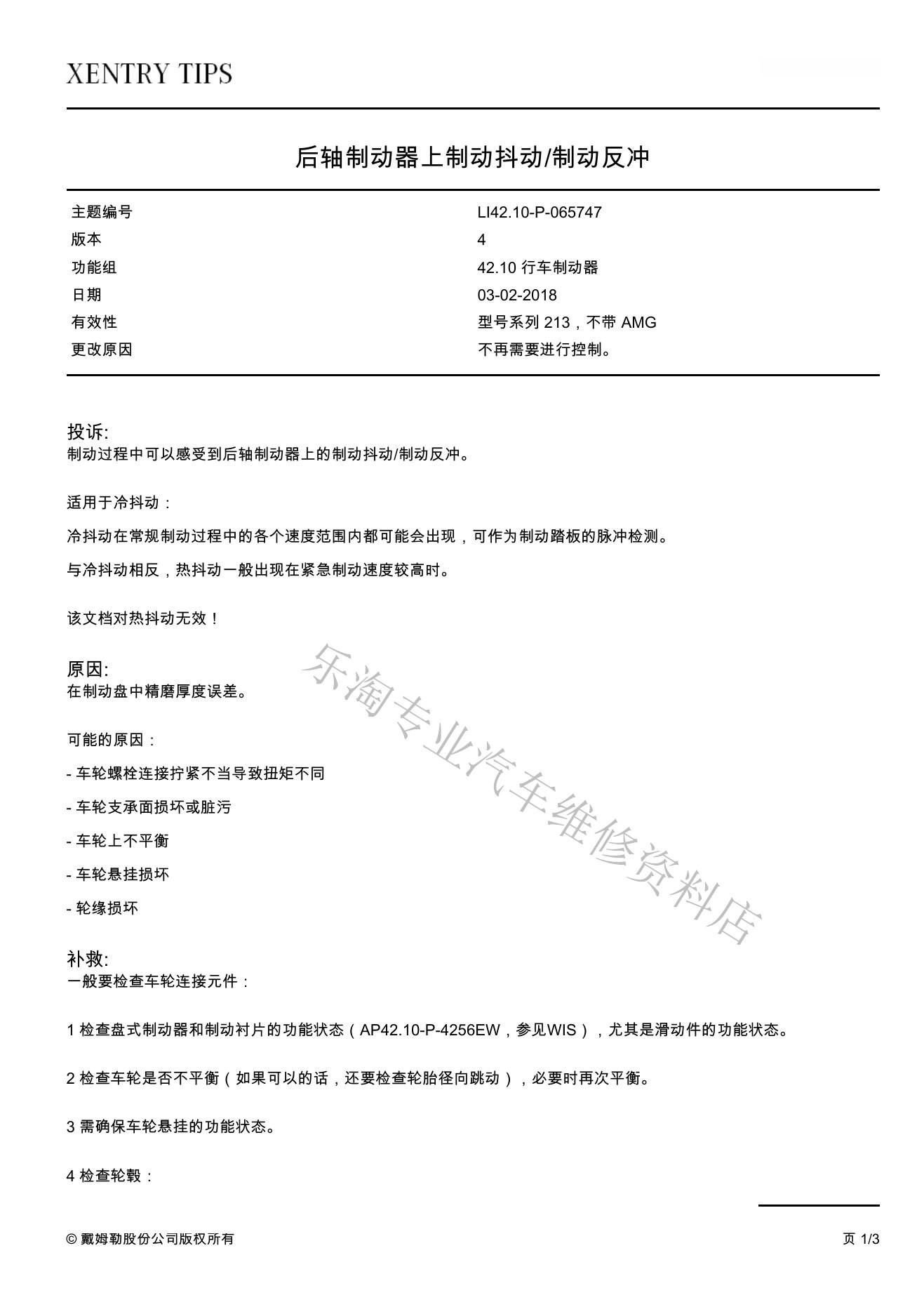

5、原始TIPS通告页面
以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
