奔驰724.0 7G-DCT双离合变速箱：双离合、齿轮组、电液控制与维修

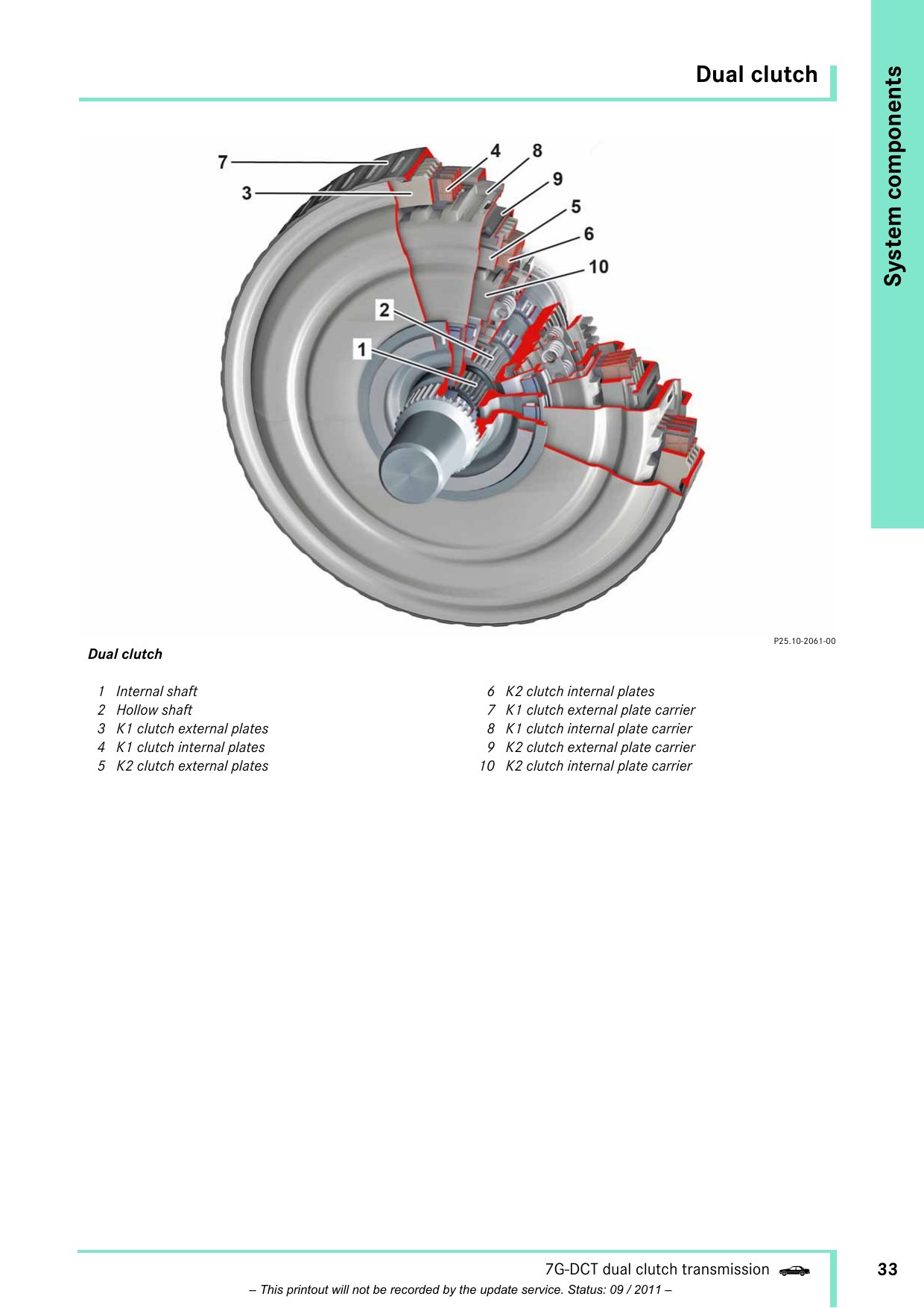

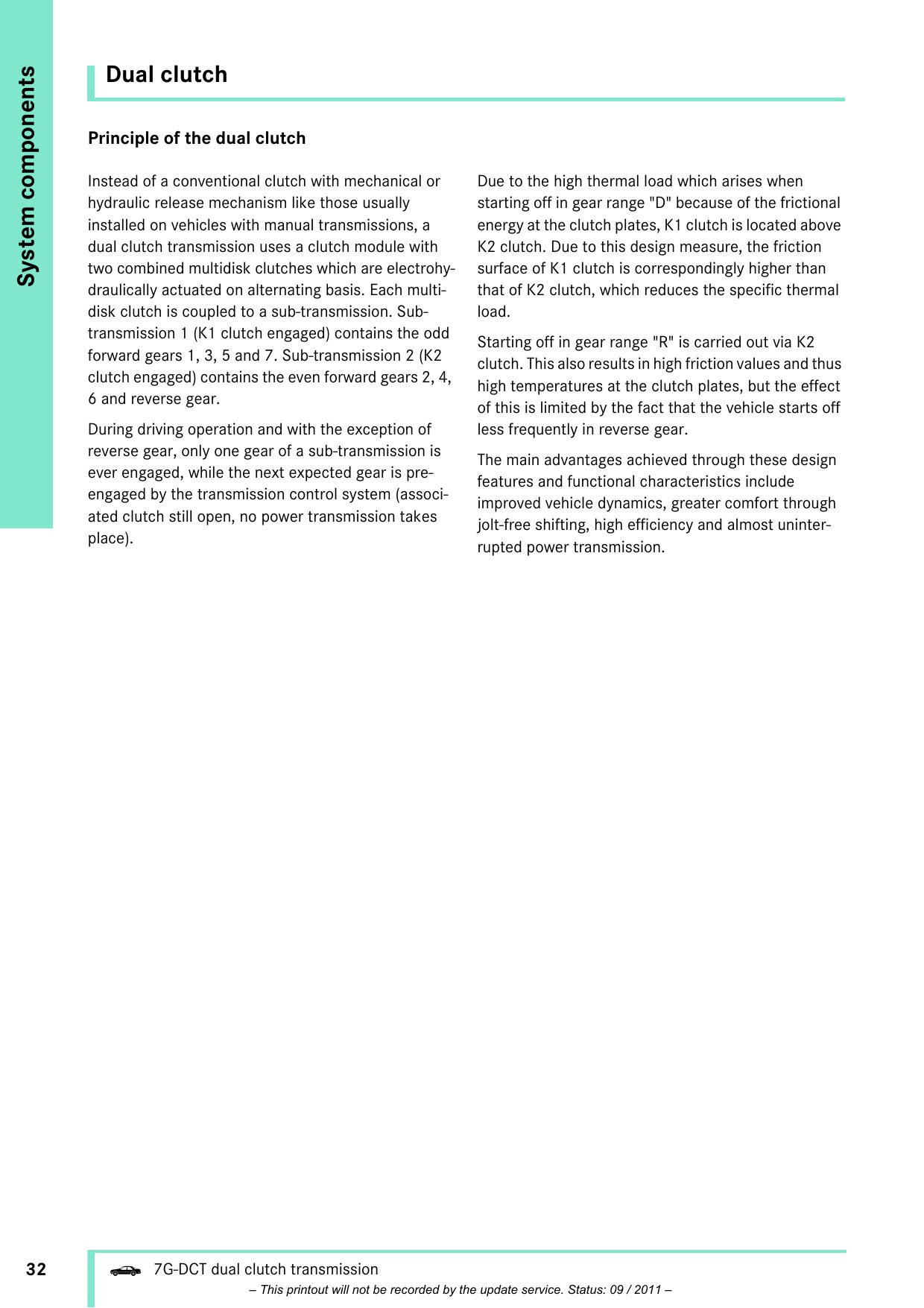

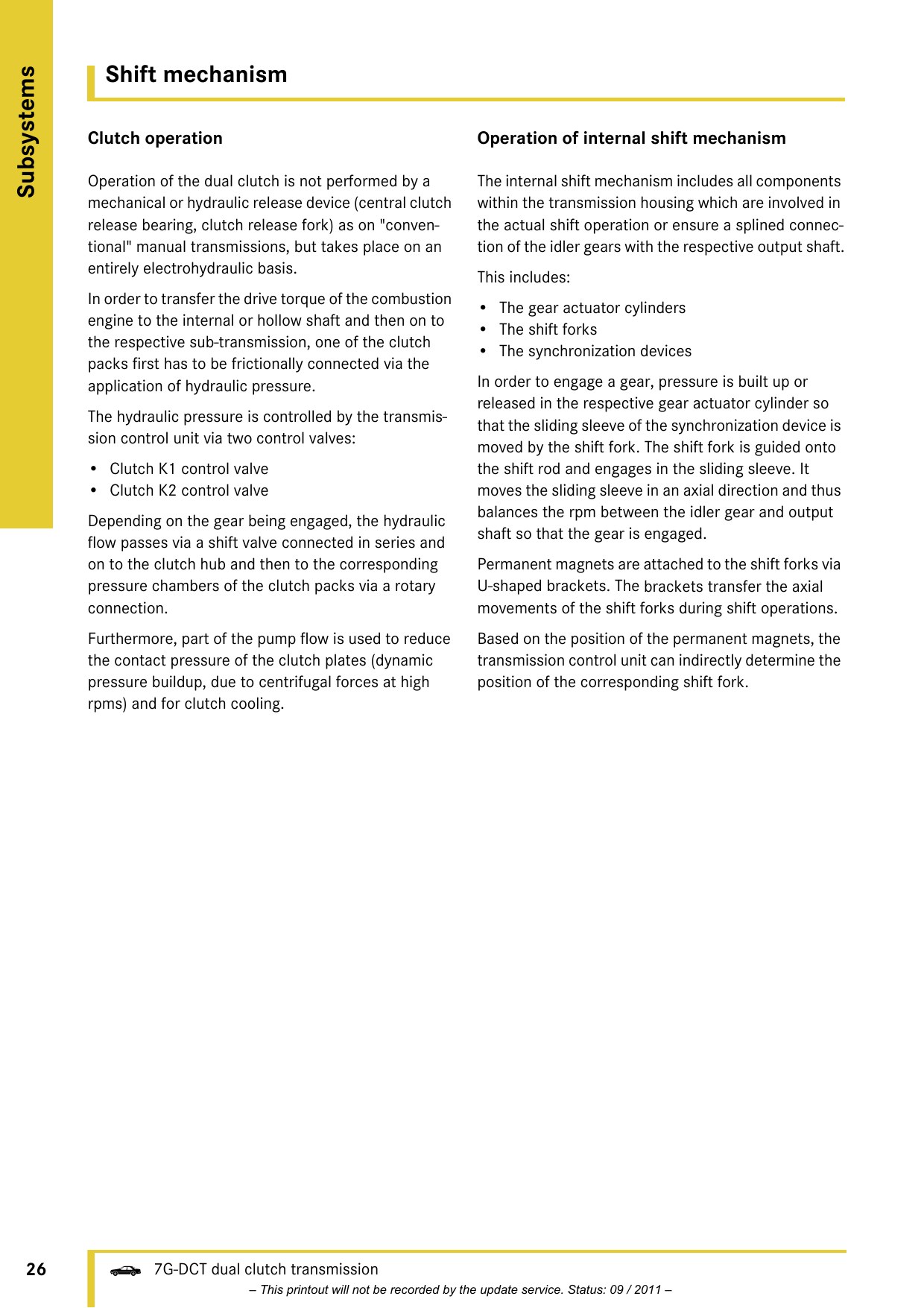

724.0 7G-DCT使用两只湿式多片离合器分别连接奇数挡与偶数挡传动路径。控制系统可预选下一挡，再通过两只离合器交替传递转矩，以缩短动力中断时间。

诊断换挡冲击、离合器打滑或无法选挡时，应同时分析离合器温度与适配、输入轴和输出轴转速、选挡执行机构、液压供给及机械齿轮路径。

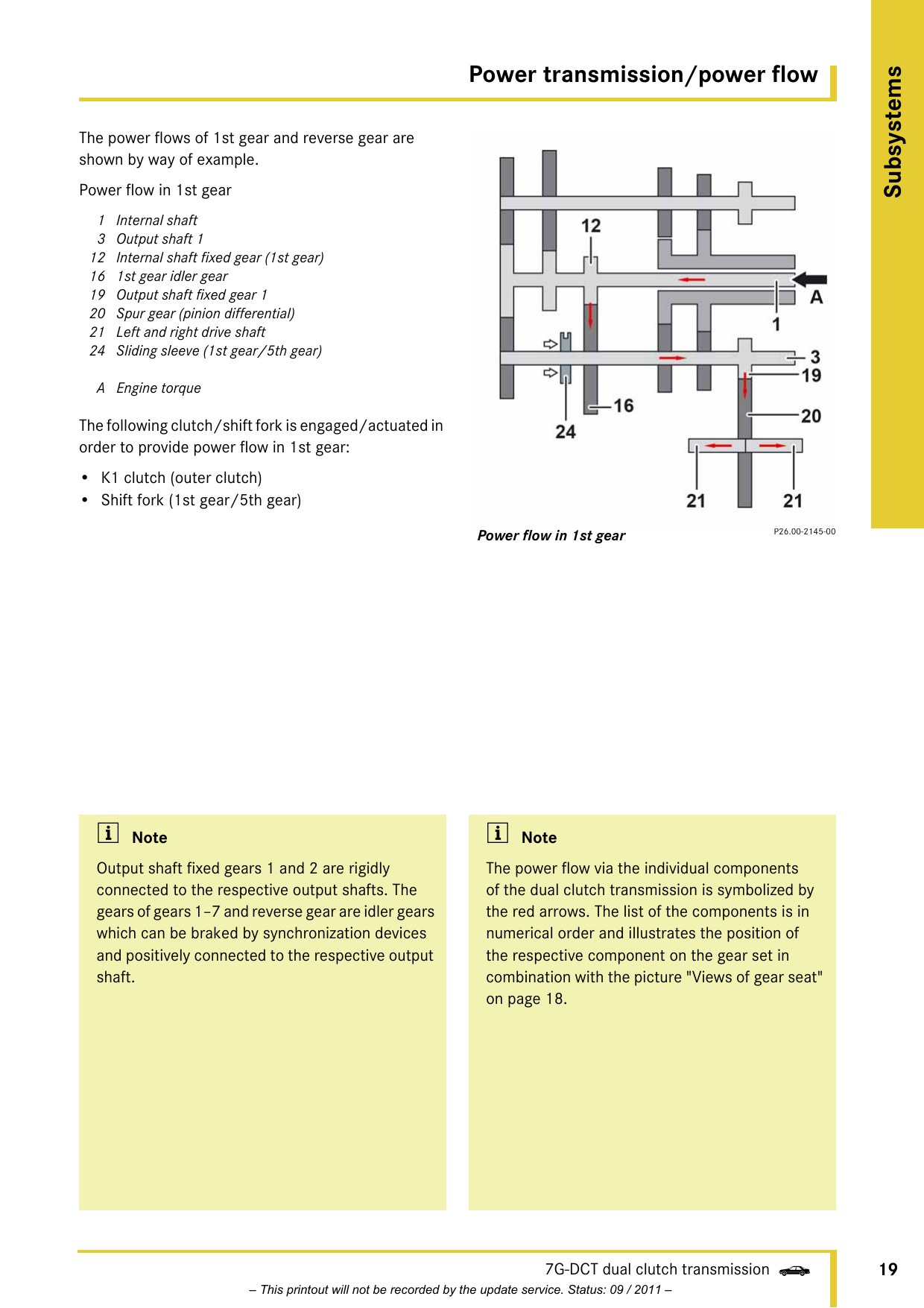

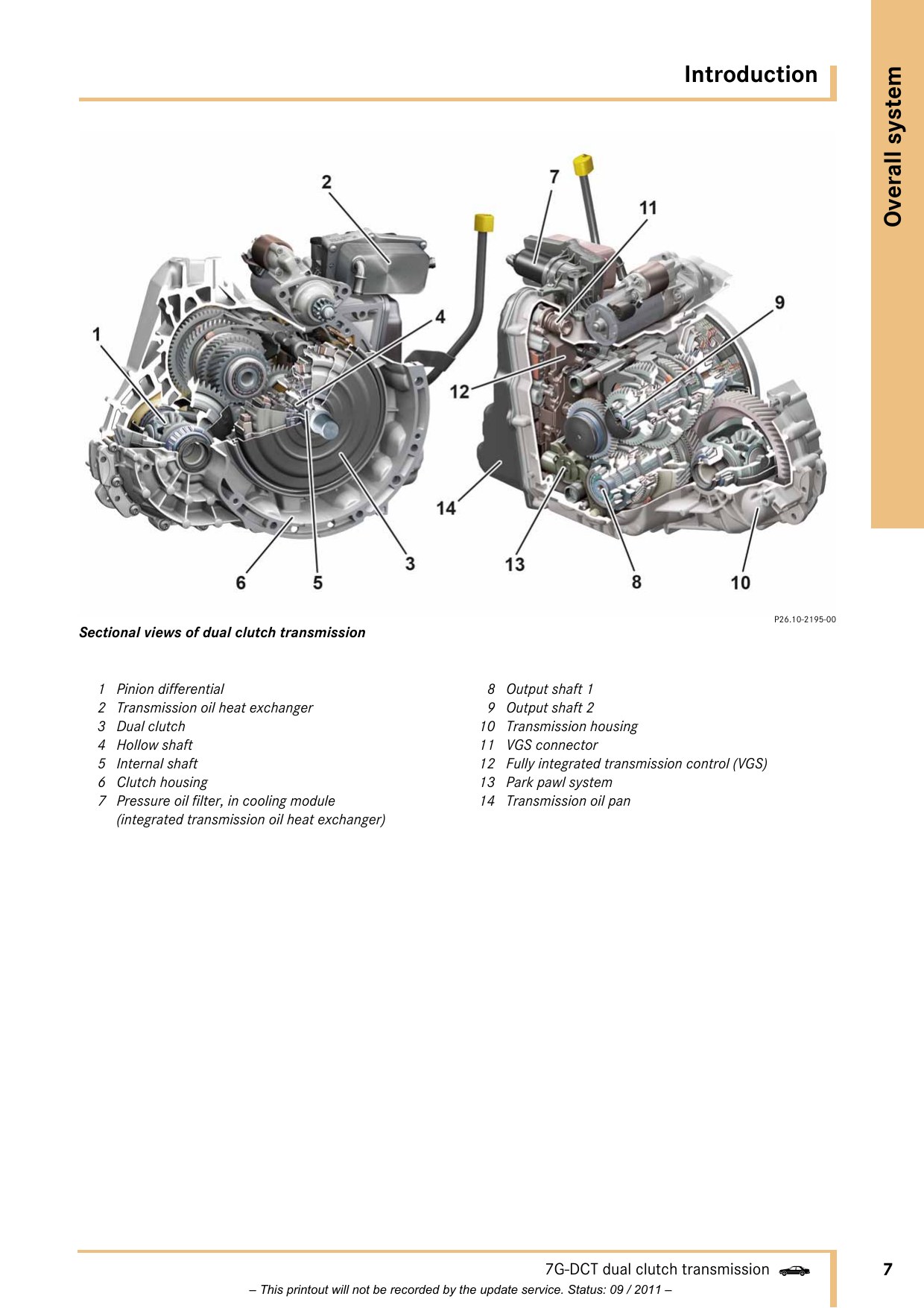

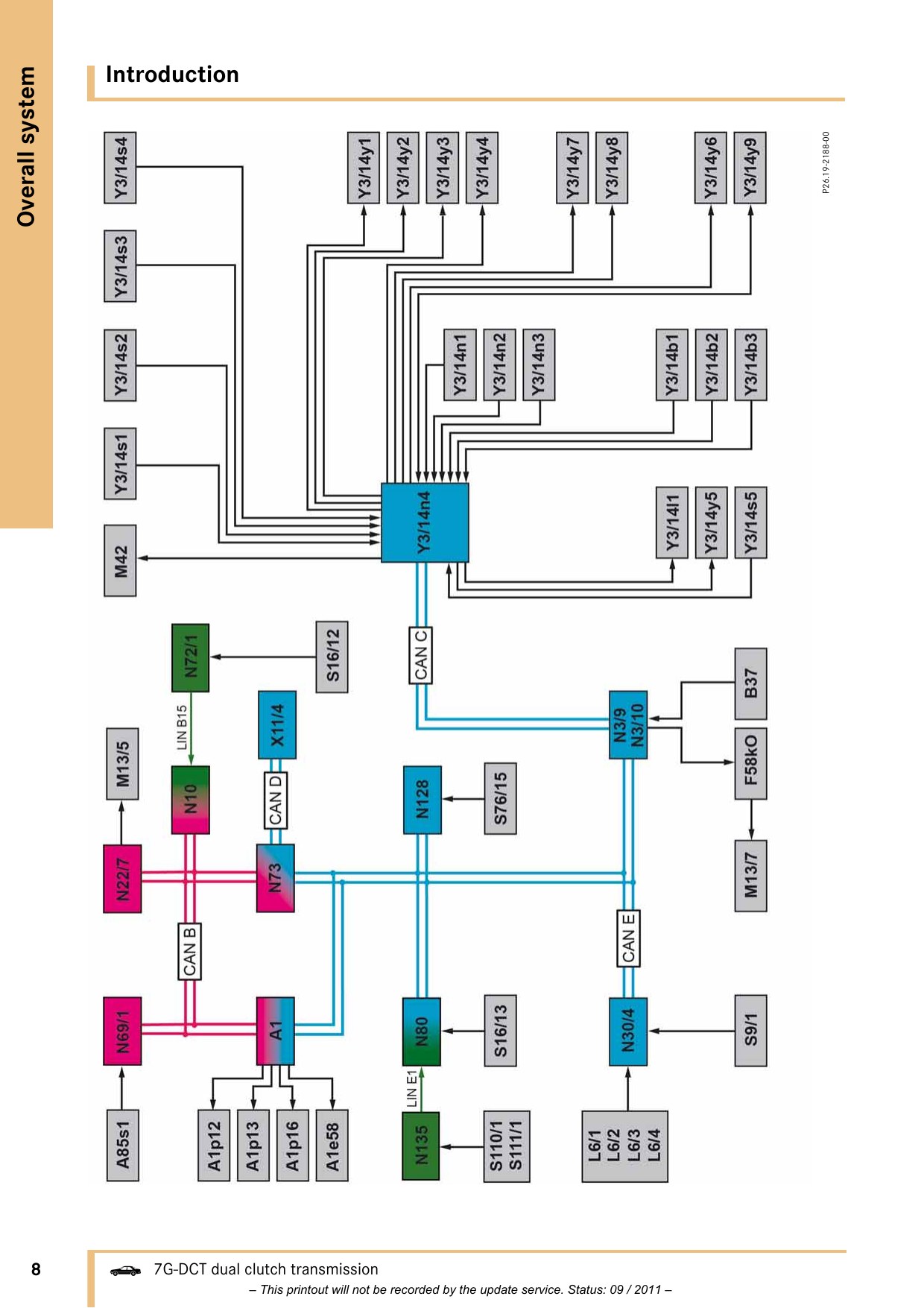

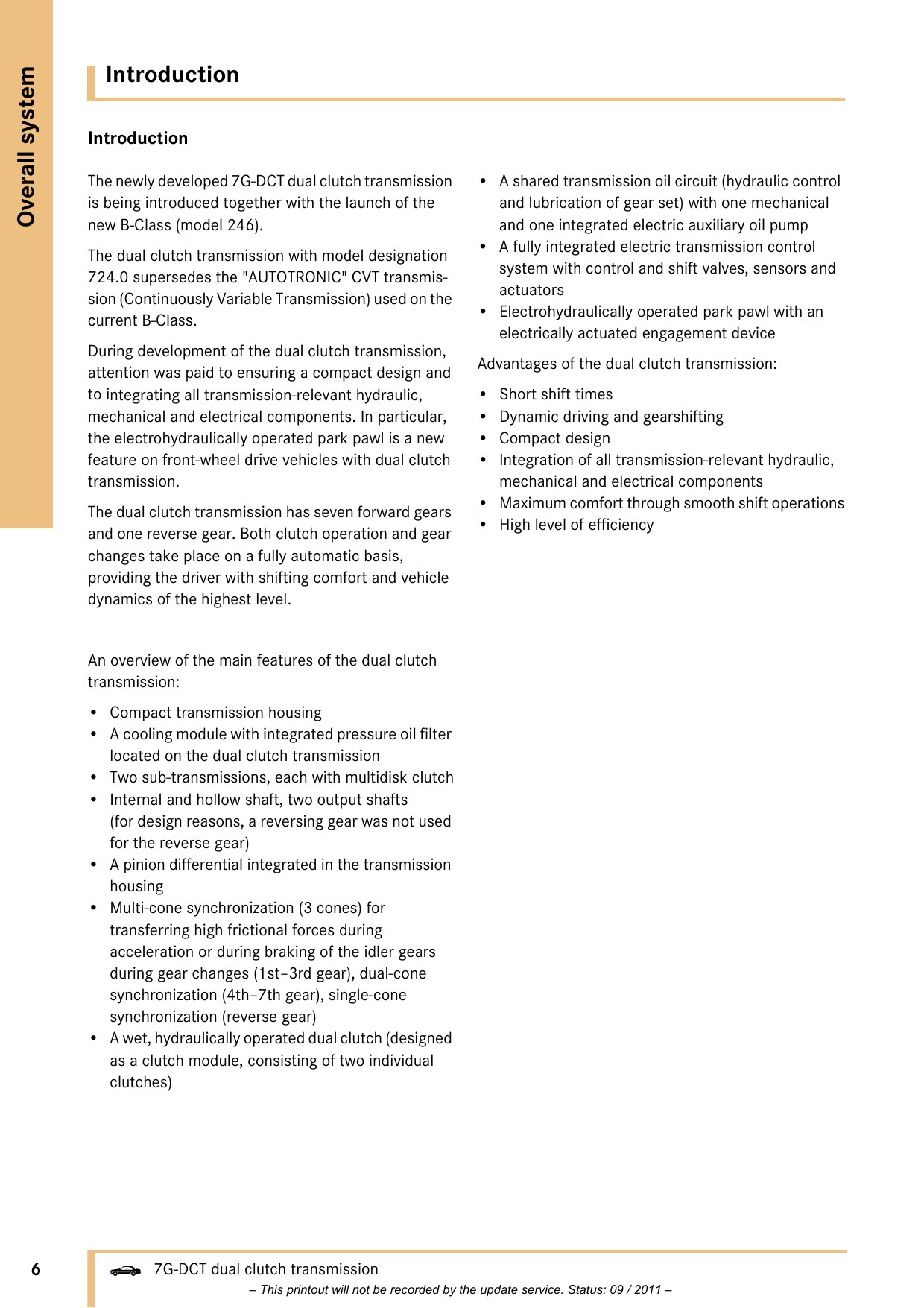

一、系统布置与双离合动力路径

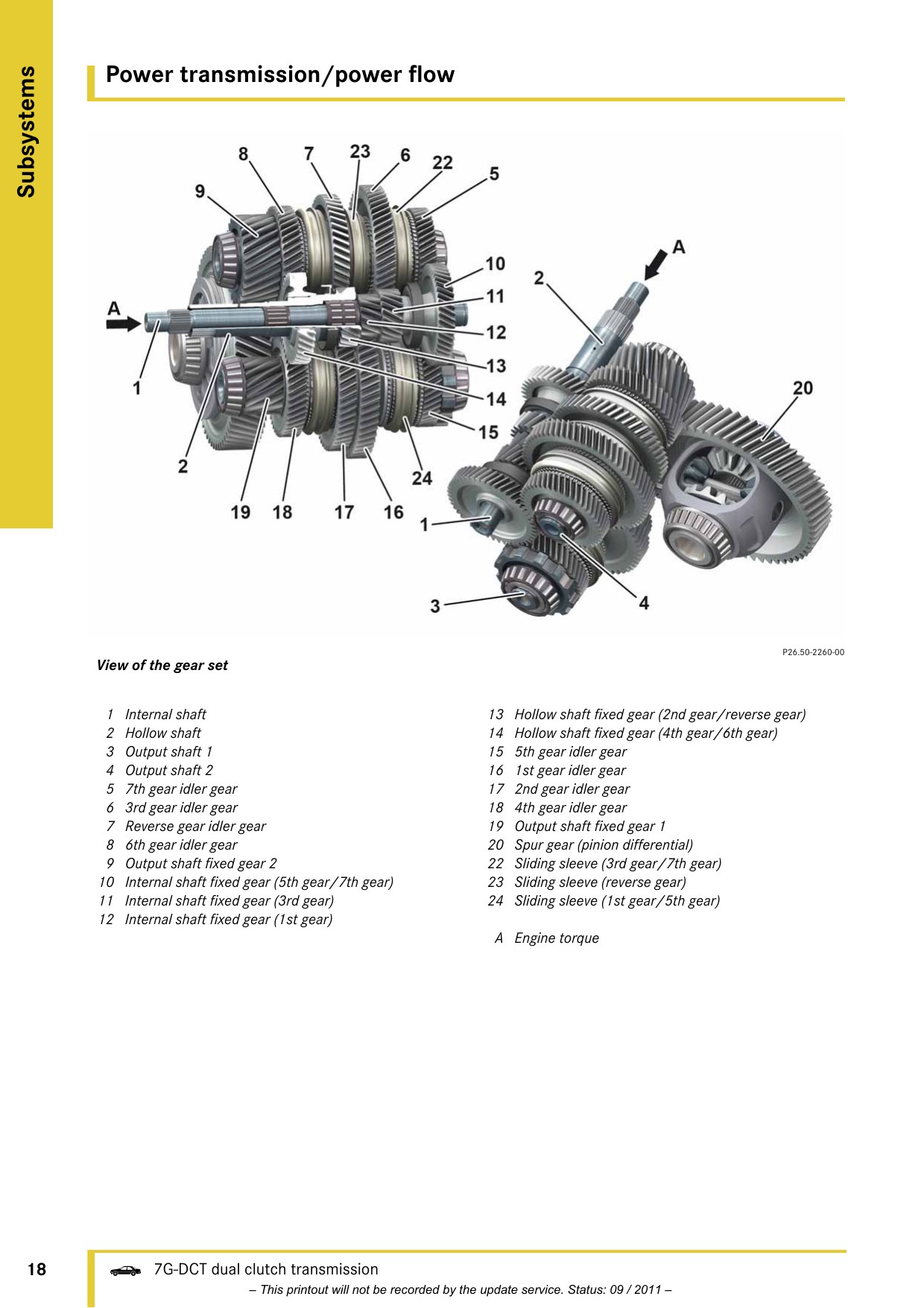

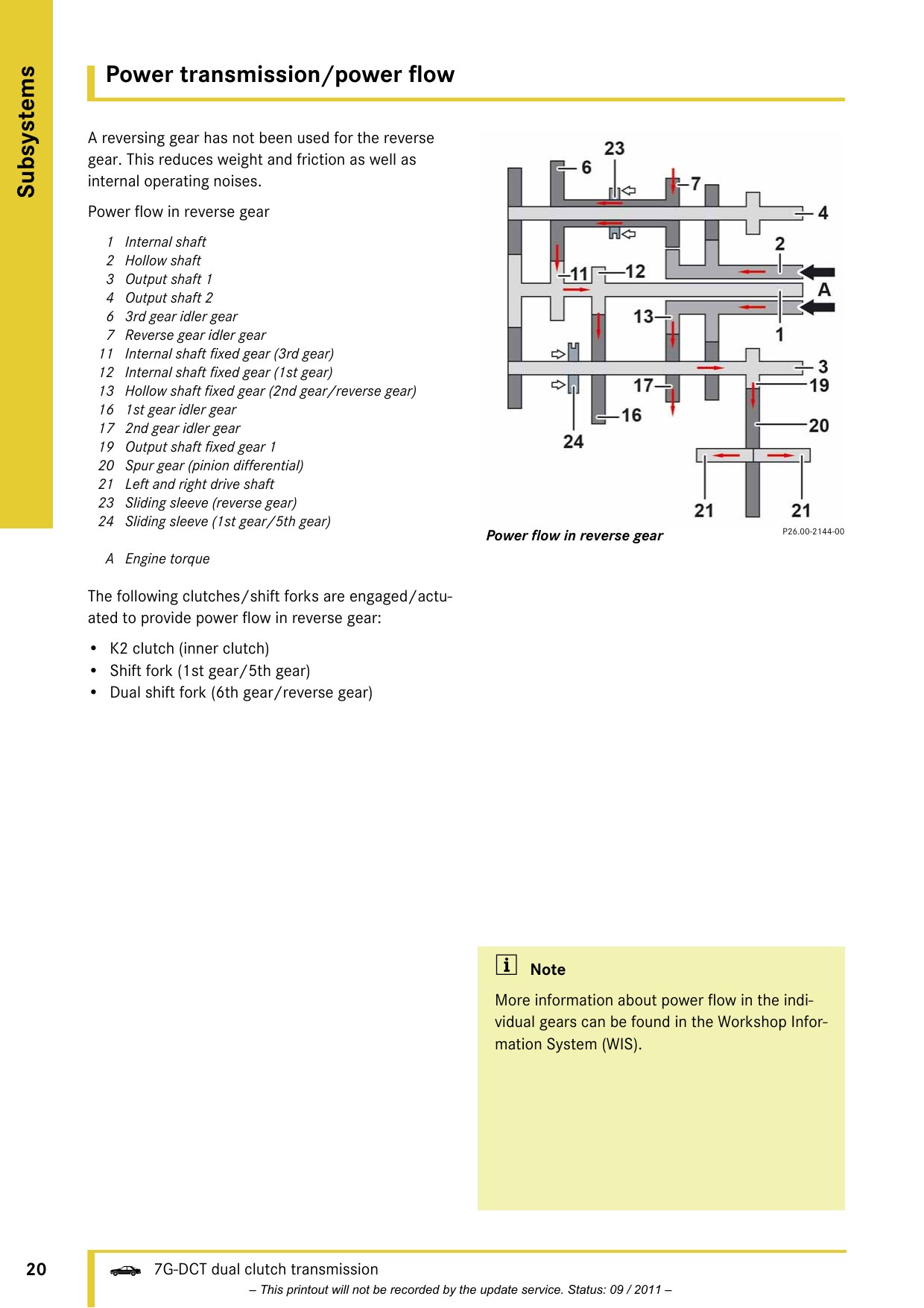

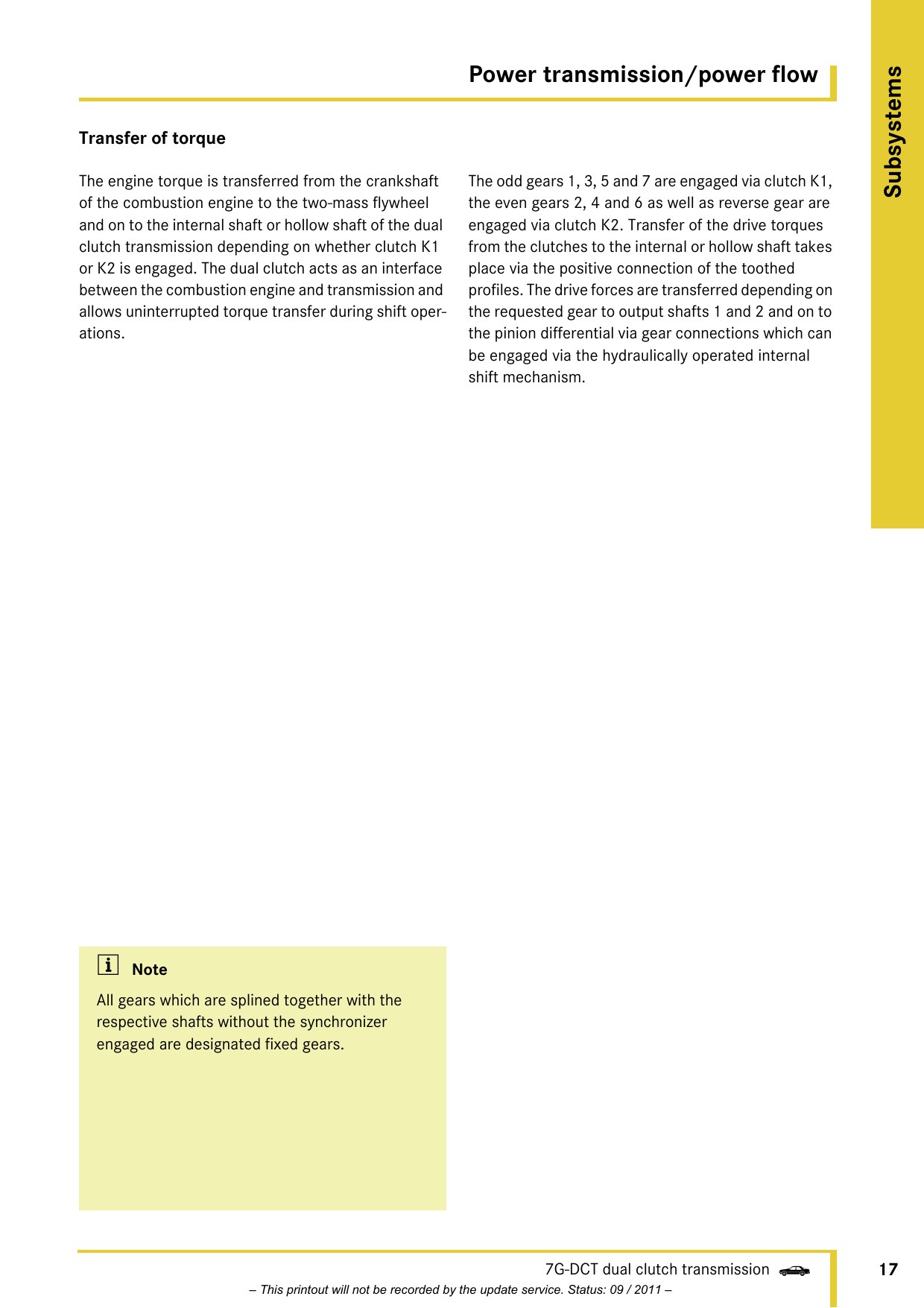

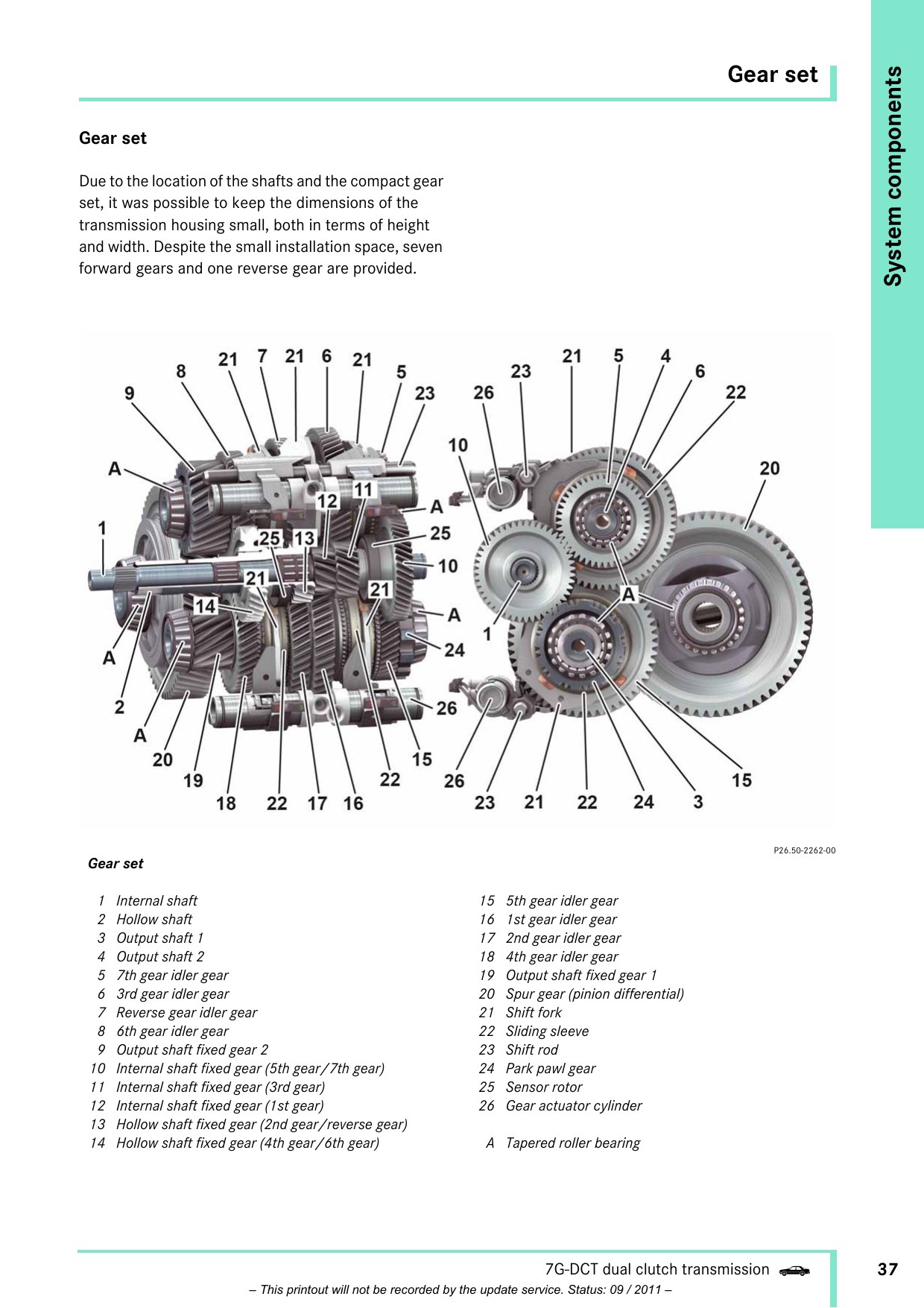

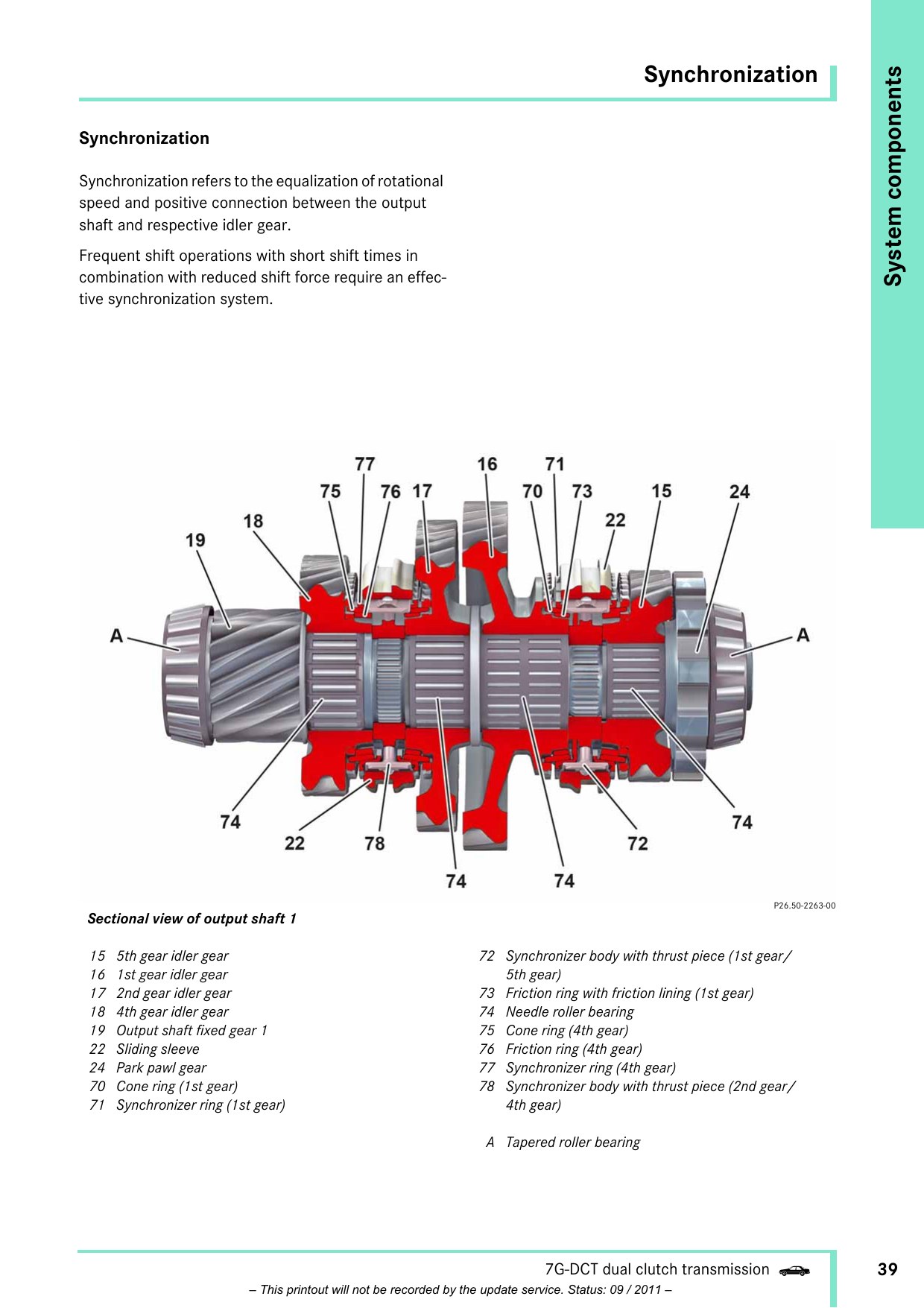

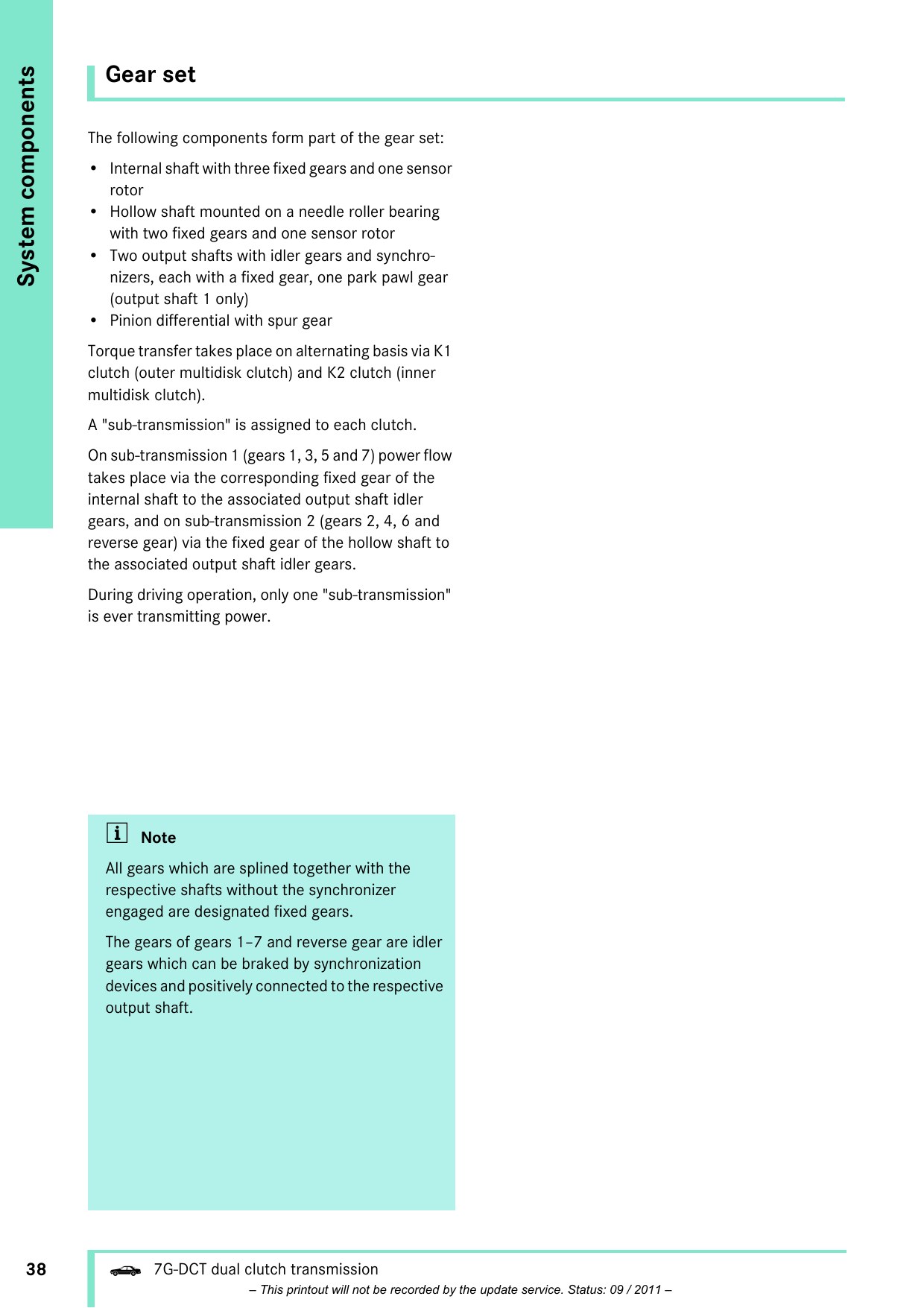

资料从整车应用、双离合器、双输入轴和齿轮布置说明七个前进挡及倒挡的形成方式。每只离合器对应不同的挡位组。

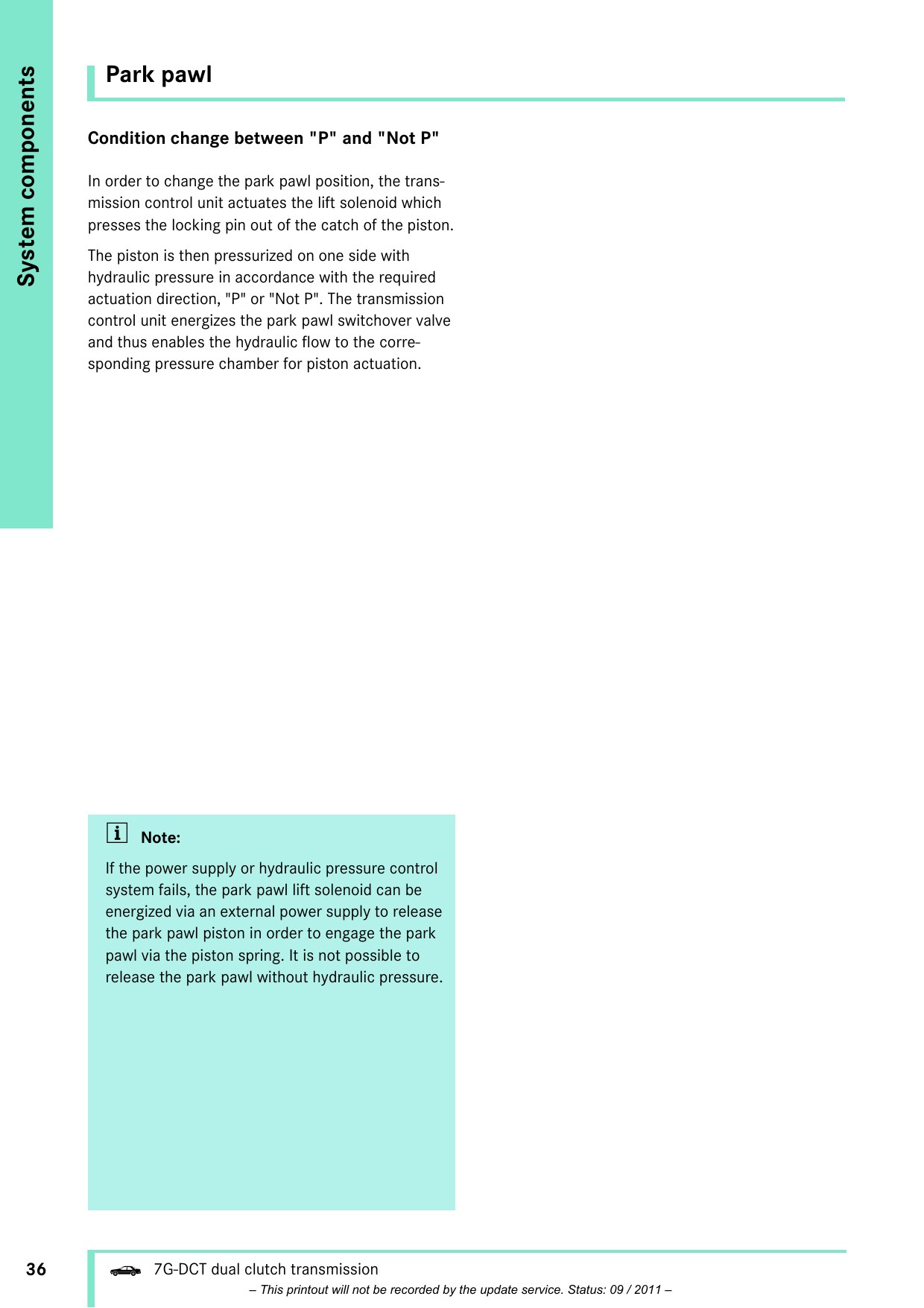

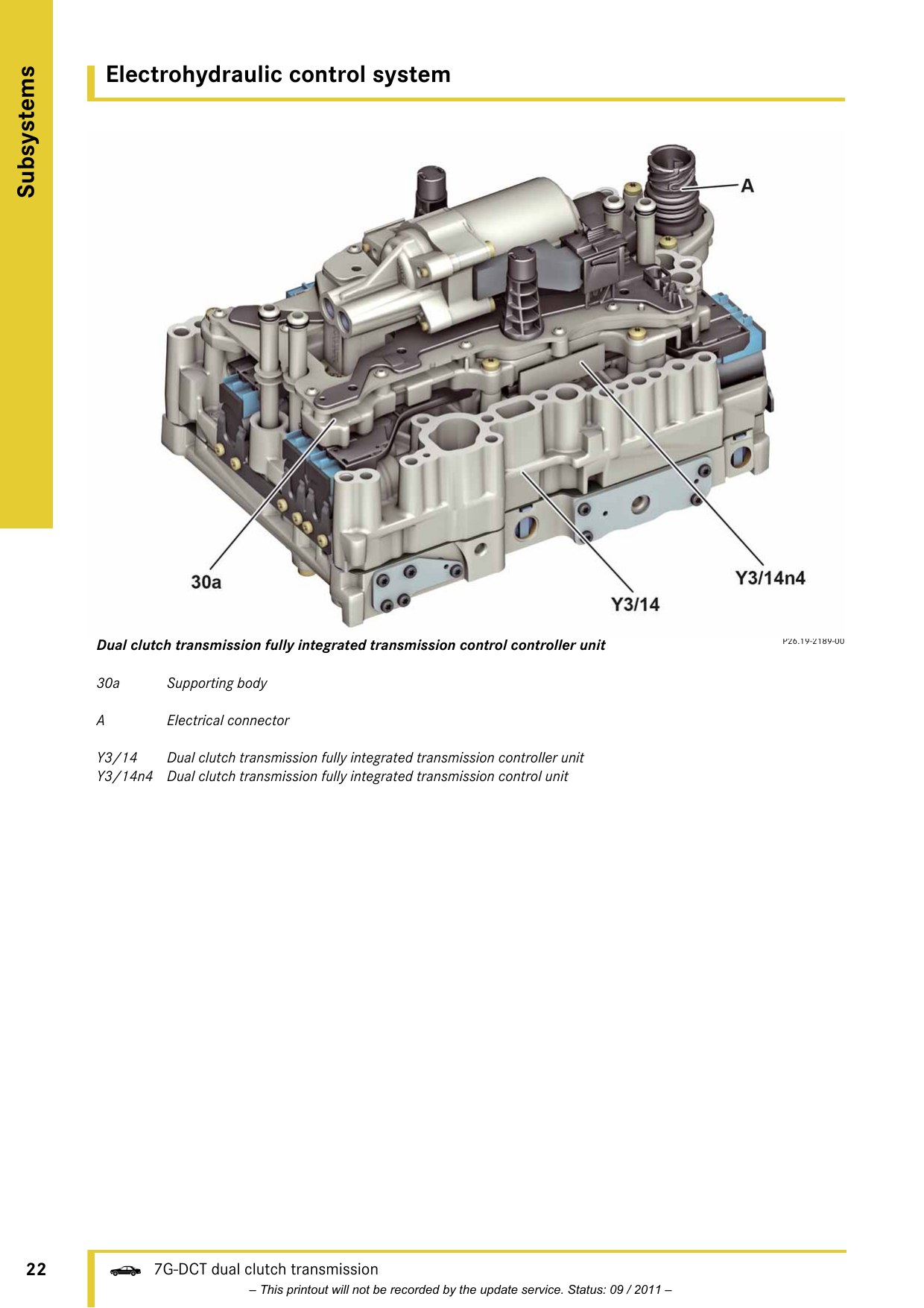

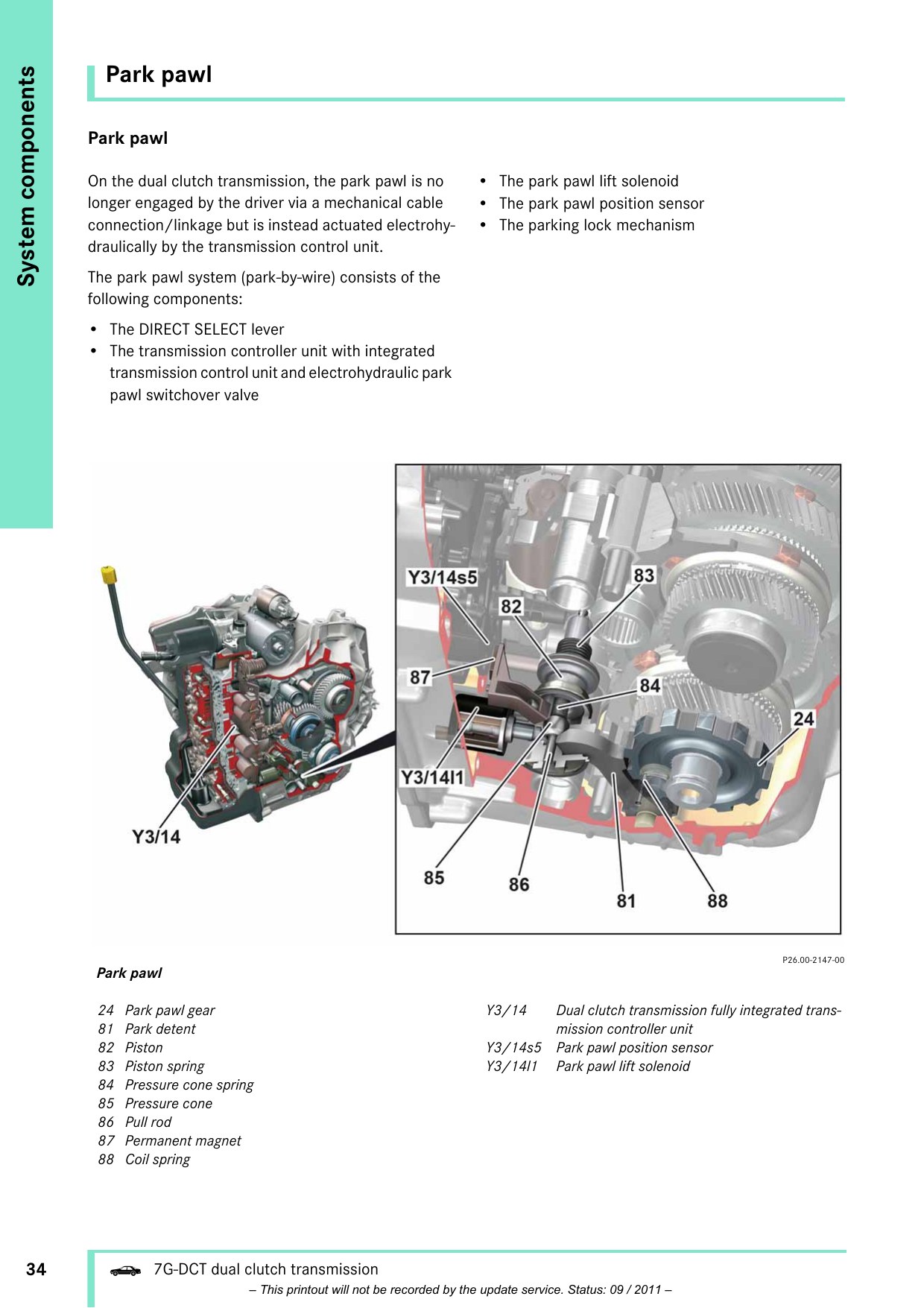

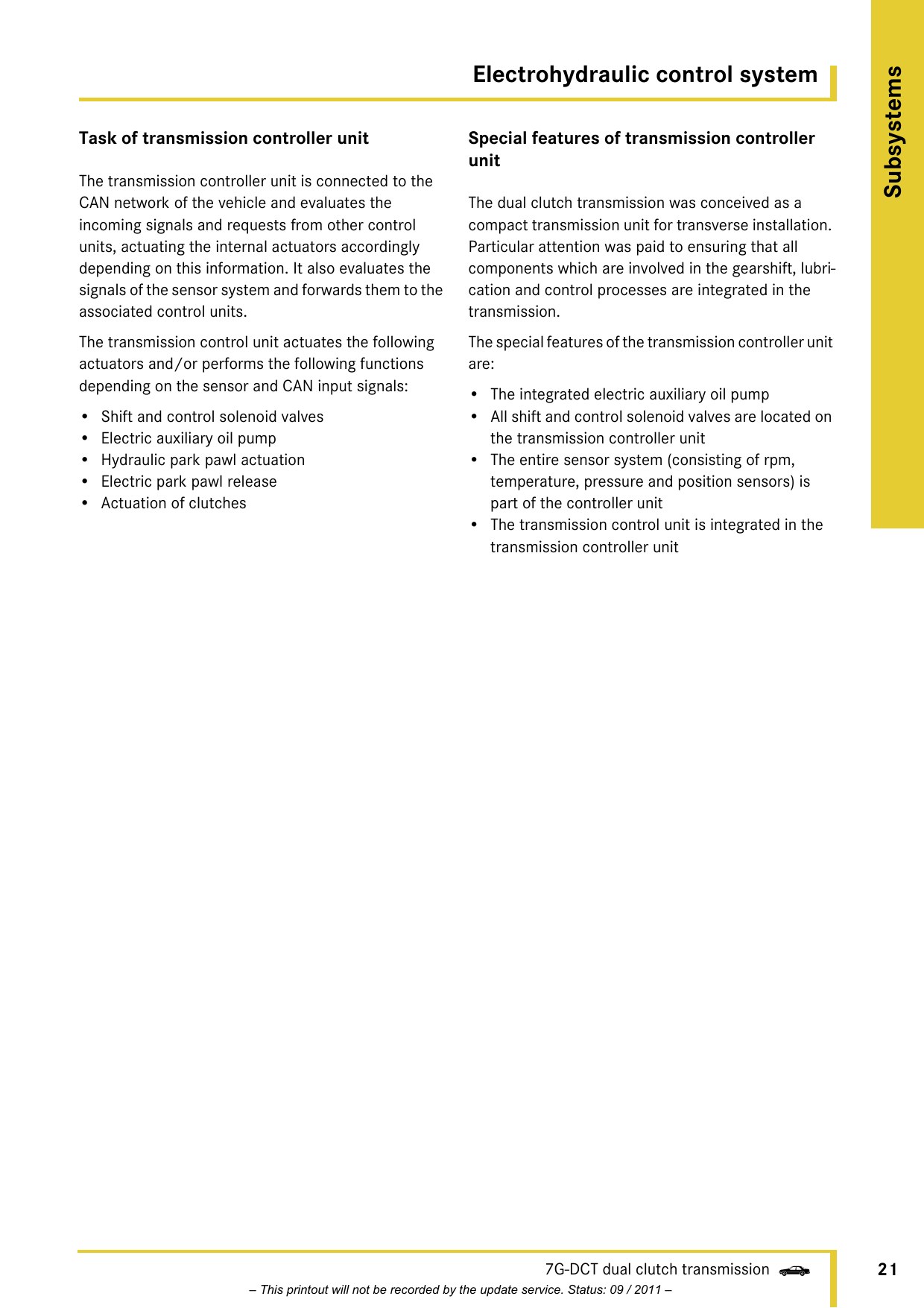

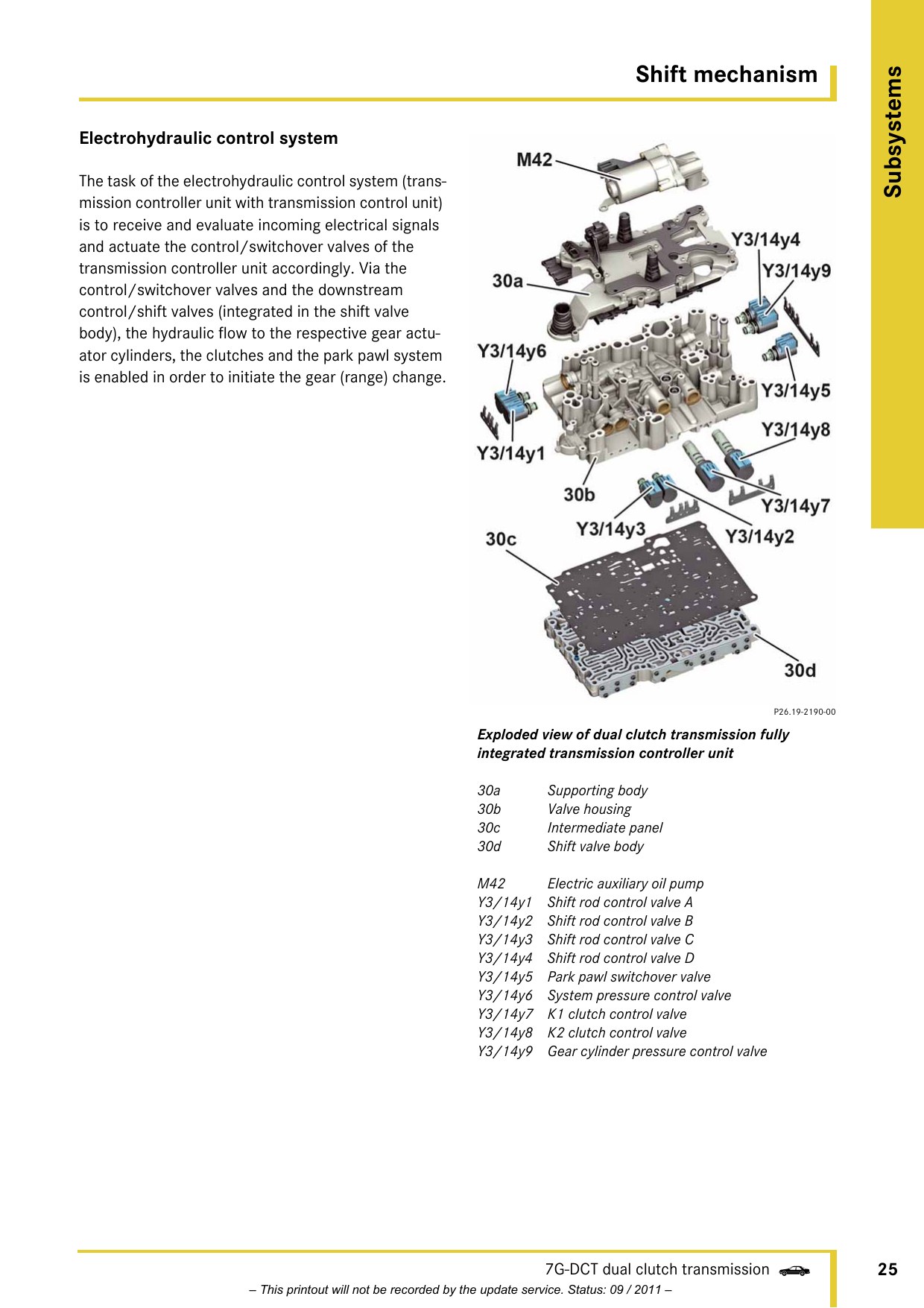

二、驻车、润滑与电液控制

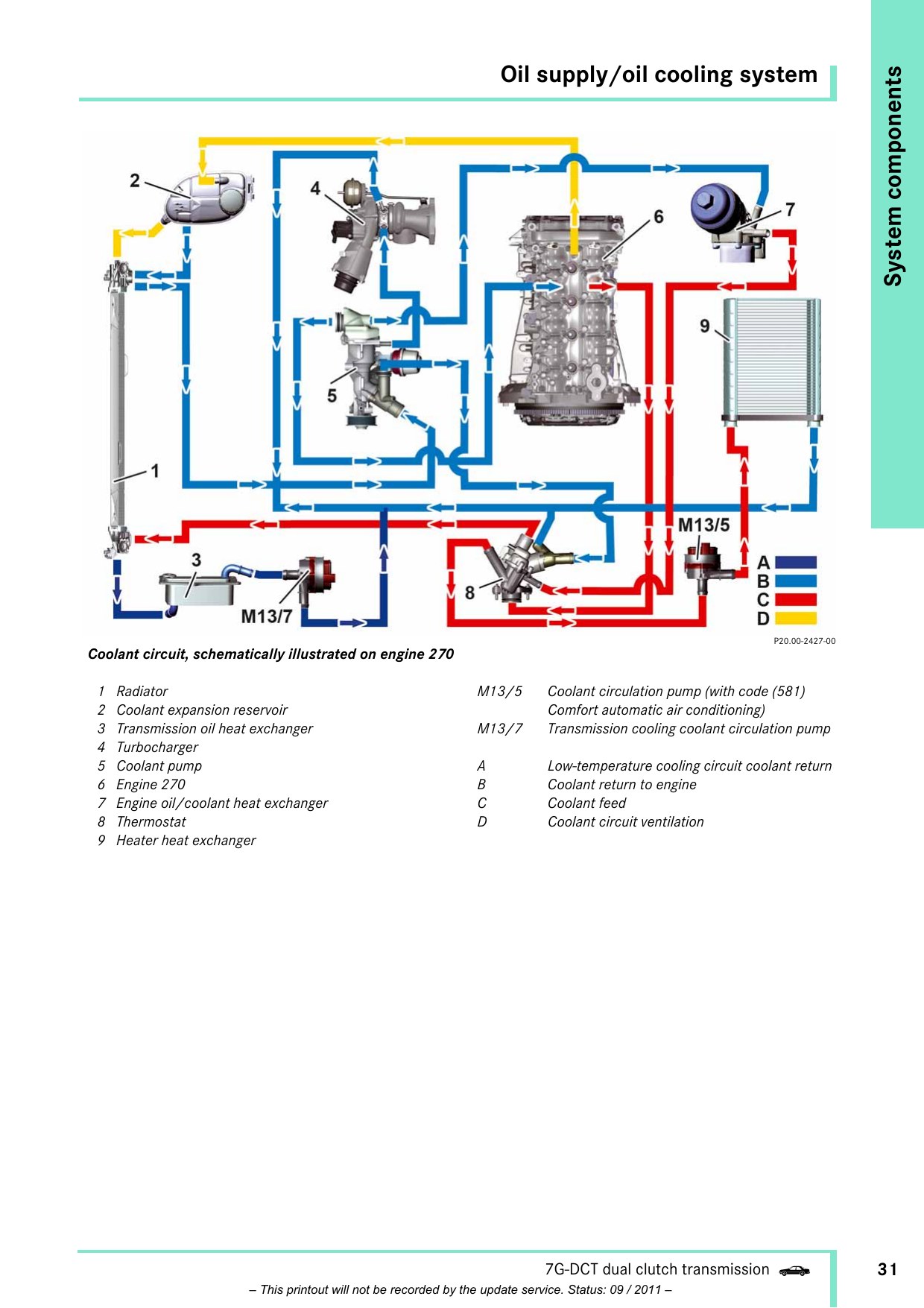

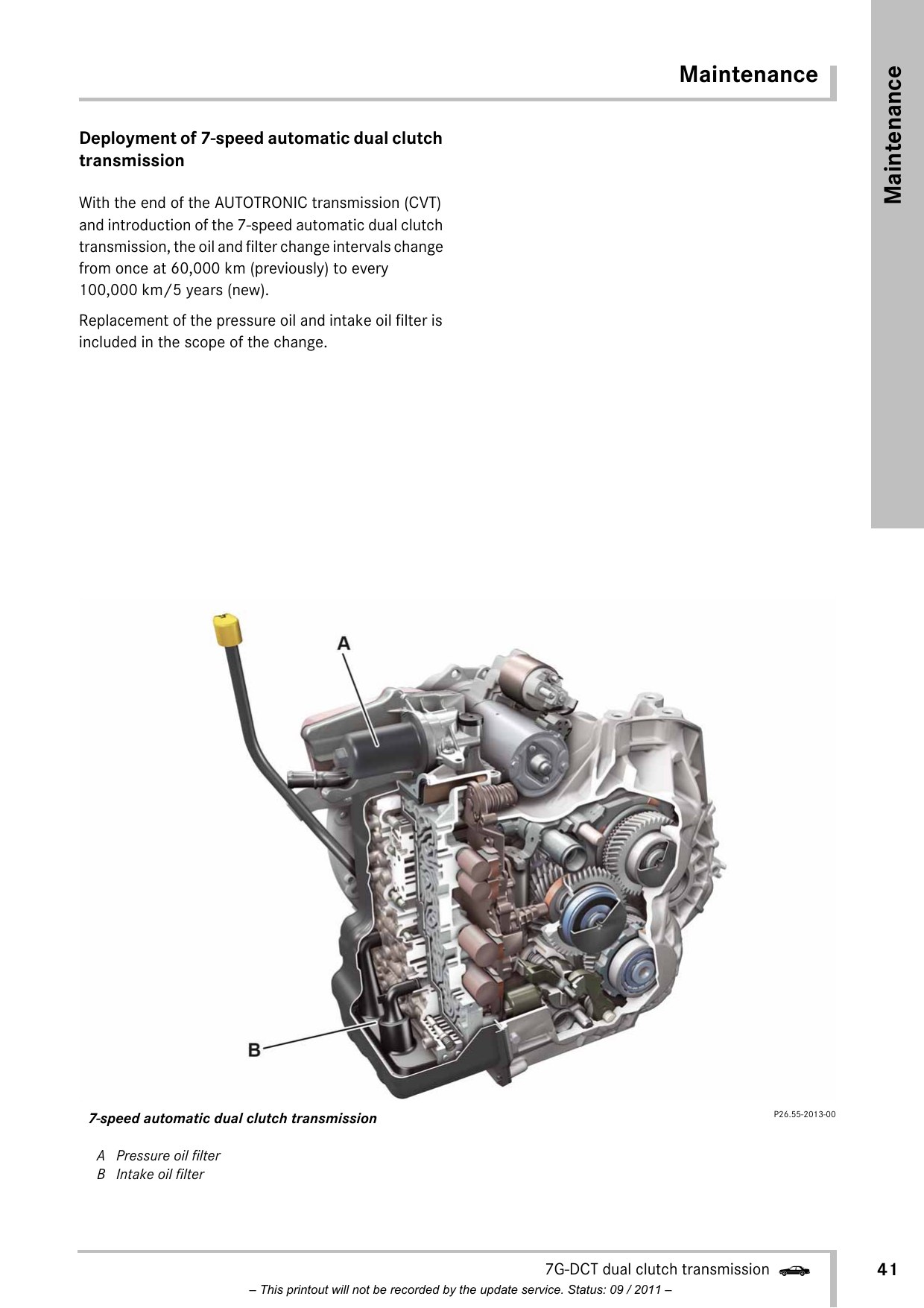

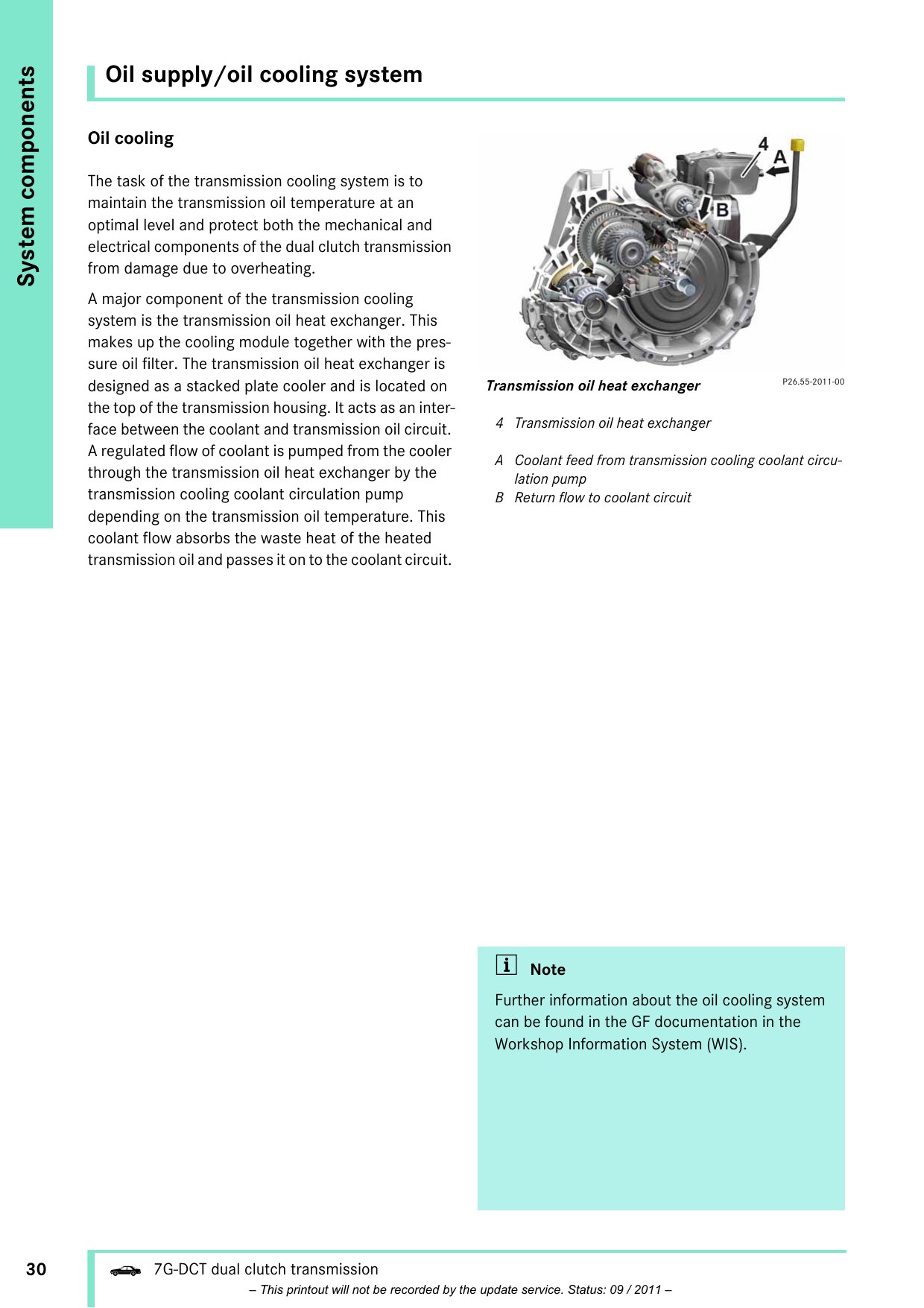

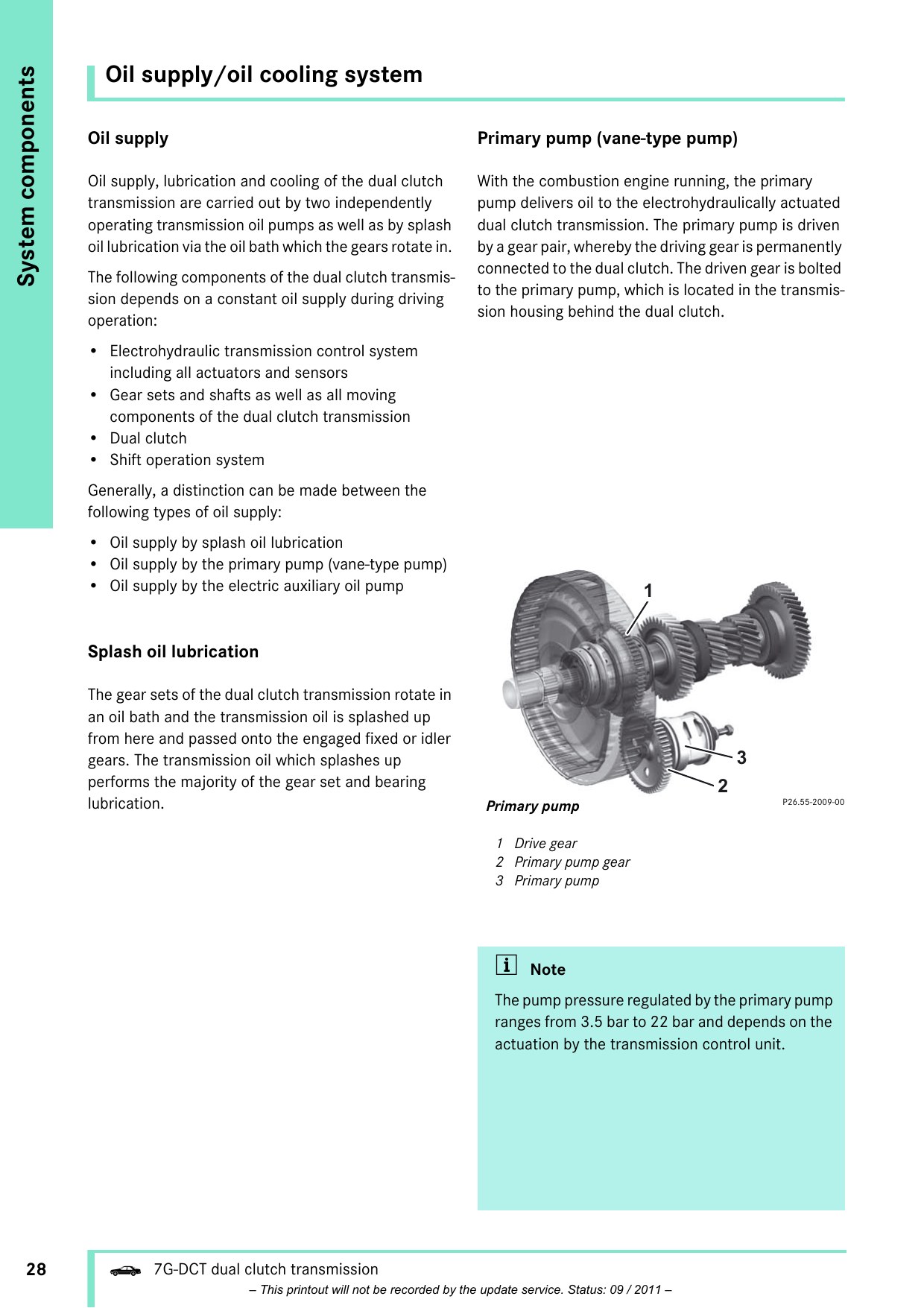

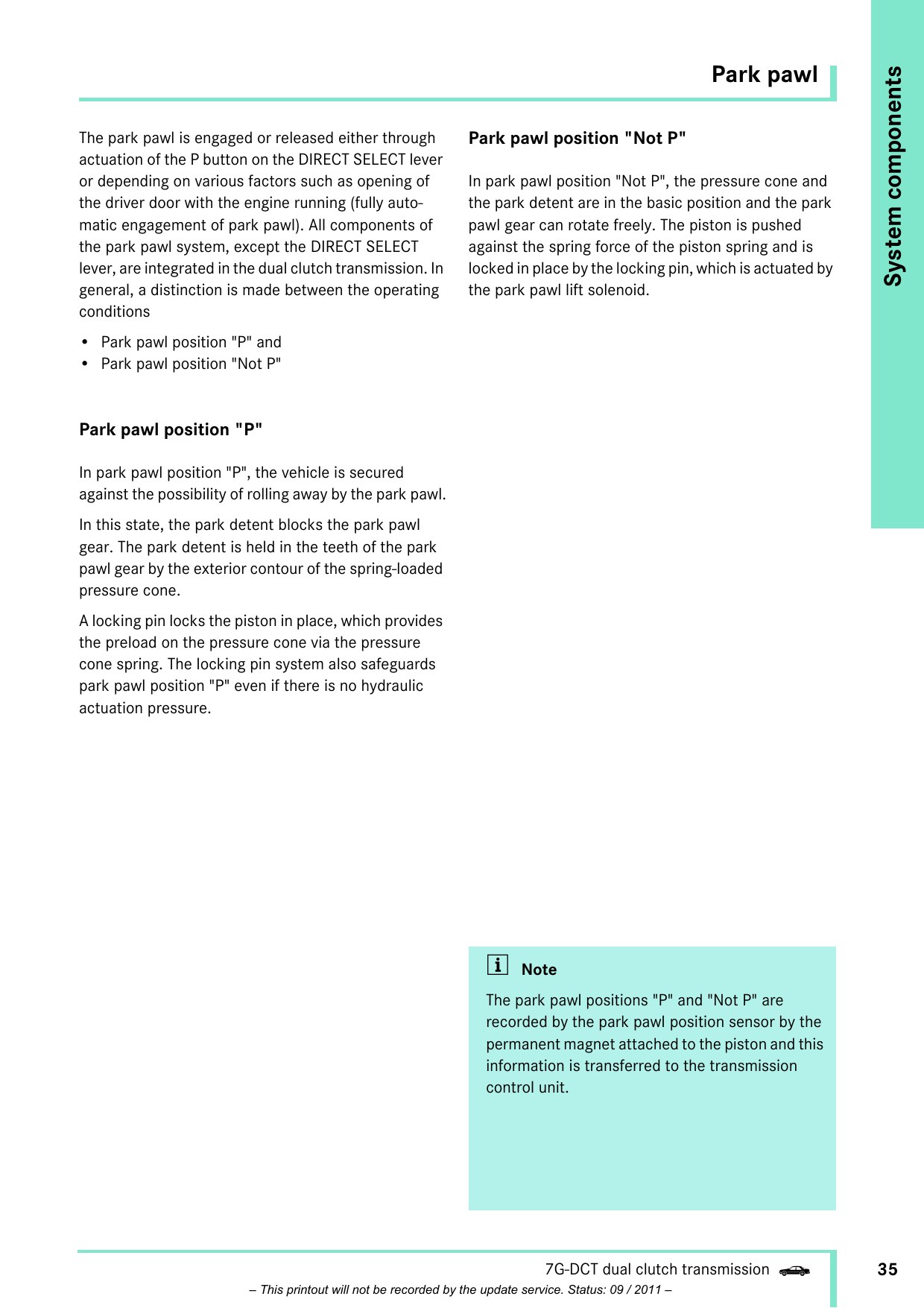

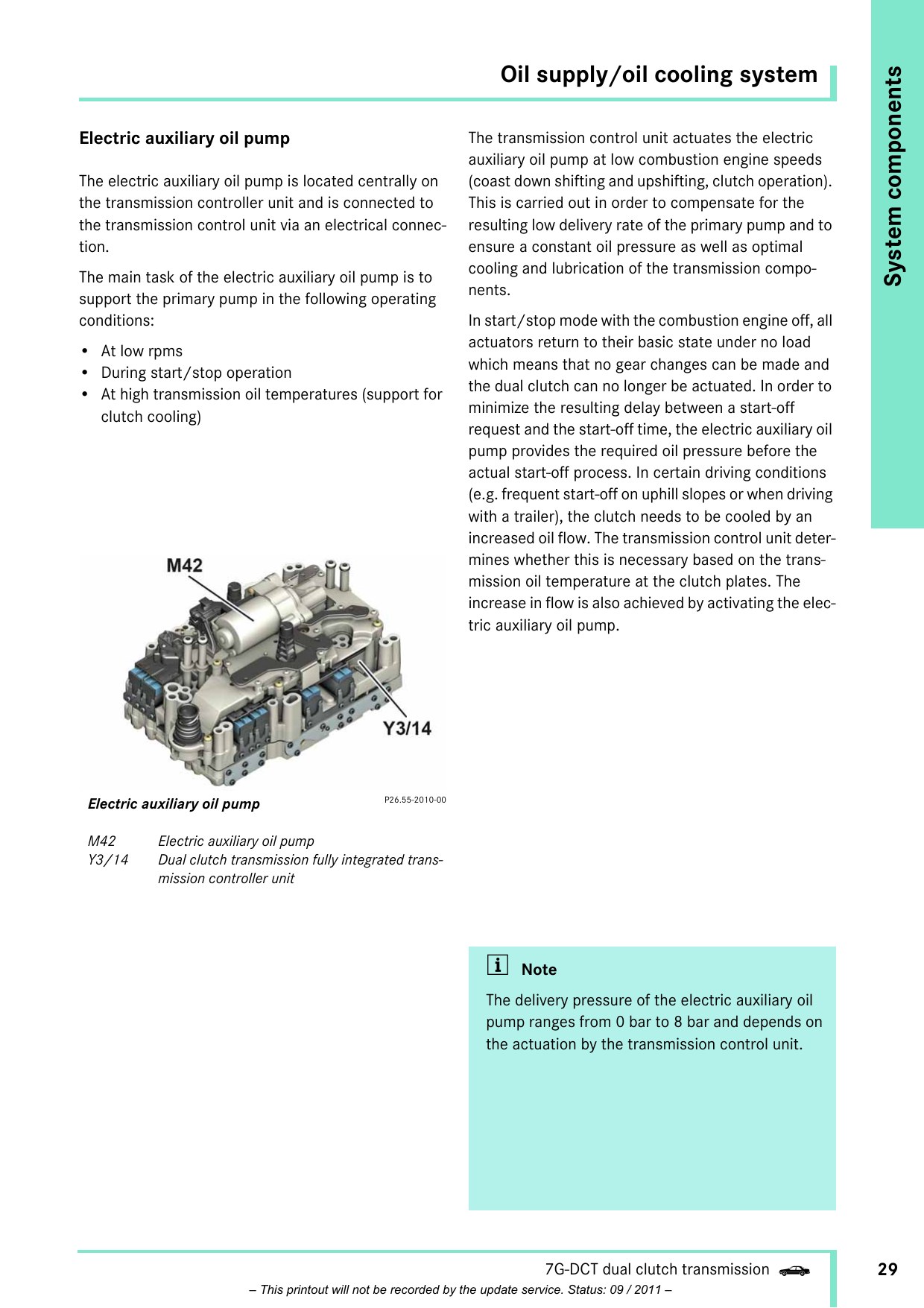

驻车机构、机械泵与辅助泵、油冷却及电液控制单元共同维持变速箱运行。液压不足会同时影响离合器和选挡执行。

三、传感器、执行器与维修诊断

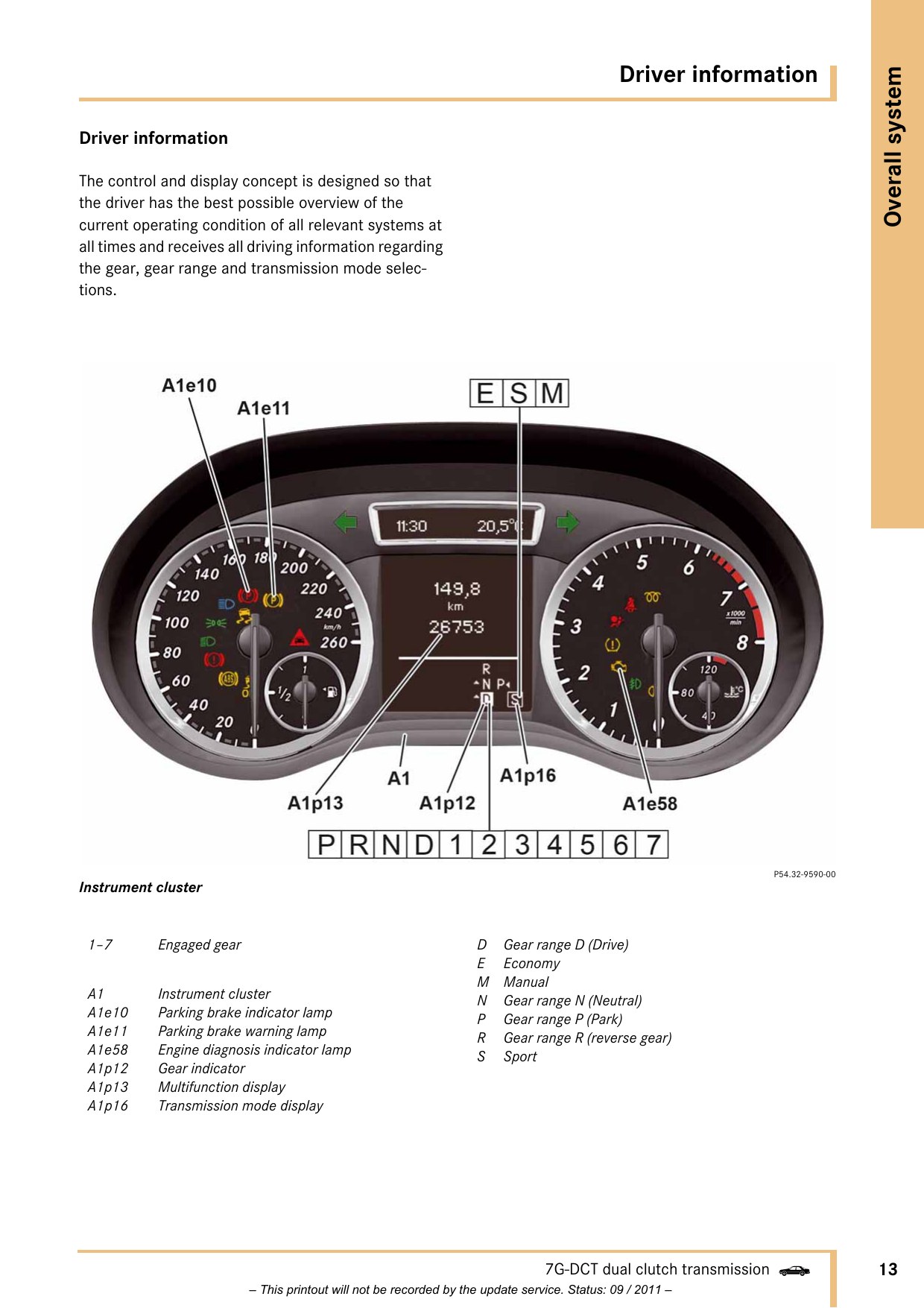

控制单元通过离合器和轴转速、油温、挡位位置等信号闭环控制。维修后需按规定完成油位检查、初始化和离合器学习。

维修诊断使用要点

• 先核对VIN、车型代码、变速箱型号、生产日期和车辆装备。
• 拆装或清除数据前，保存故障码、冻结帧、适配值和关键实际值。
• 检查油液时使用规定型号，并严格执行对应的油温与液位流程。
• 把机械动力流、液压压力和电子控制结果相互对照，不能仅凭单一报码换件。
• 维修后完成规定的初始化、学习、路试和泄漏复查。

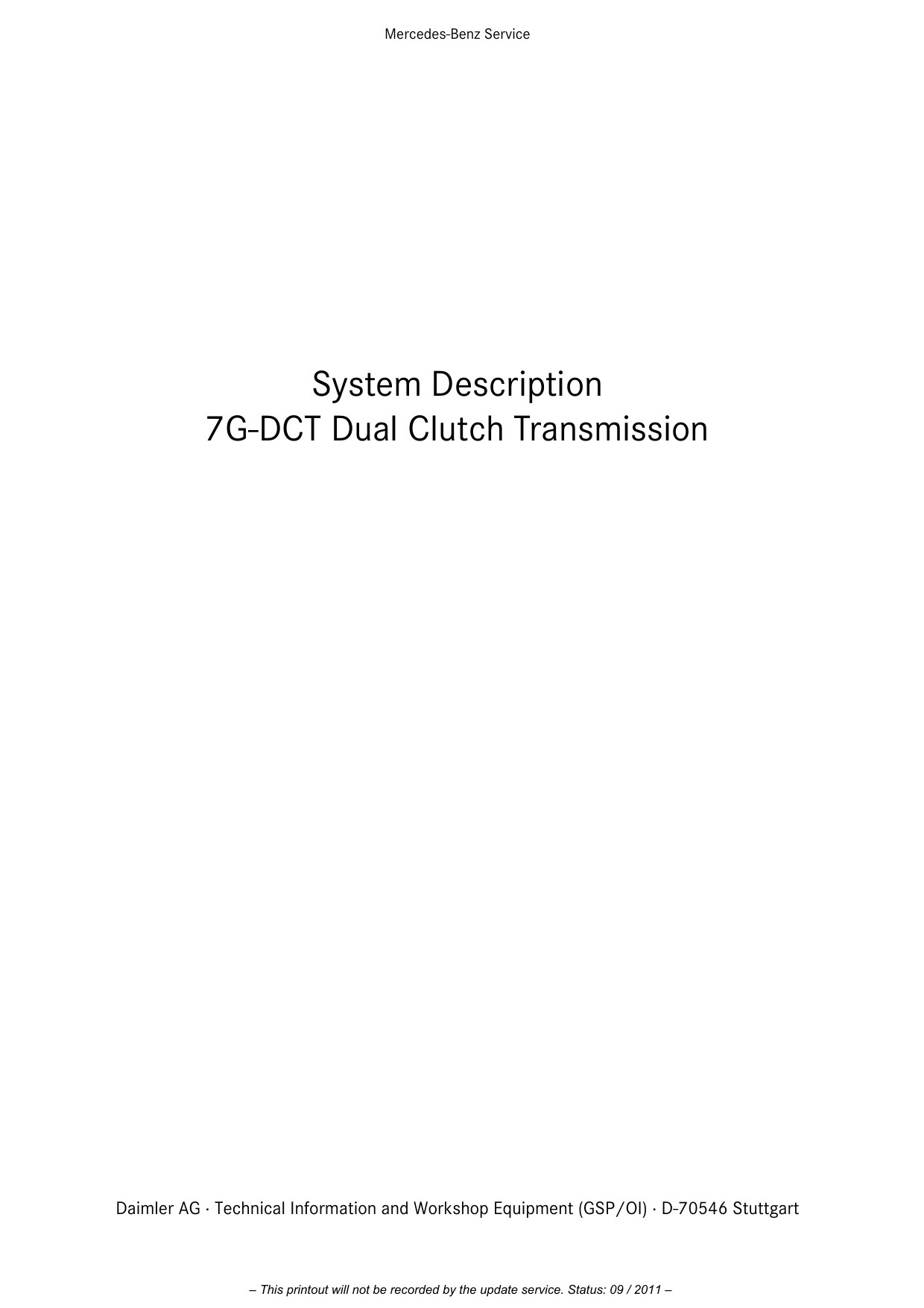

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
