本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI31.30-P-065288，版本1 |
|---|---|
| 功能组 | 31.30 车架，侧面防钻撞护栅 |
| 日期 | 2016-12-05 |
| 适用范围 | 型号 463，自 ÄJ15/MY16 起（代码 XZ5） |
一、故障现象与投诉条件
二、原通告列出的可能原因
三、检查与补救步骤
1. 抬高车辆。
2. 前轮向左侧打到底。
3. 在左侧半边车架的下方钻一个直径为 8.5mm 的孔。位置：距车架前沿 180mm，距车架外侧 20mm（另见附
录）。
6. 用玻璃胶封住开孔并用刷子涂敷底板保护漆。
注意：不要焊上孔！
附件
文件 描述
Rahmenknacken.jpg - 孔的位置
- 钻孔
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 005 989 61 71 粘接剂 1 用量按需确定 X
A 004 989 79 20 底板保护漆 1 用量按需确定 X
操作号与损坏代码
容 时间 损坏代码 提示
31-1340 车架修理 ZM 31001 A3

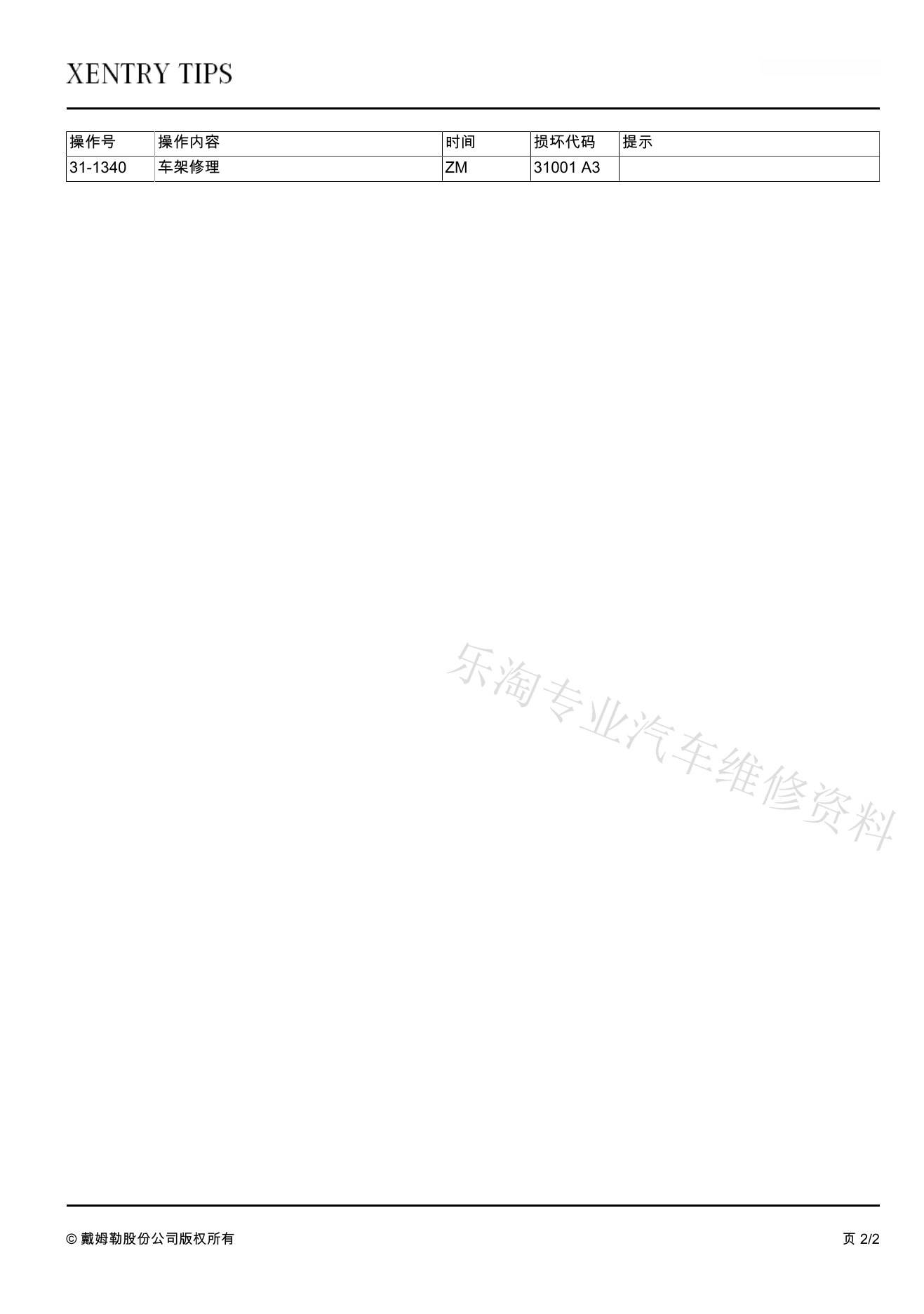

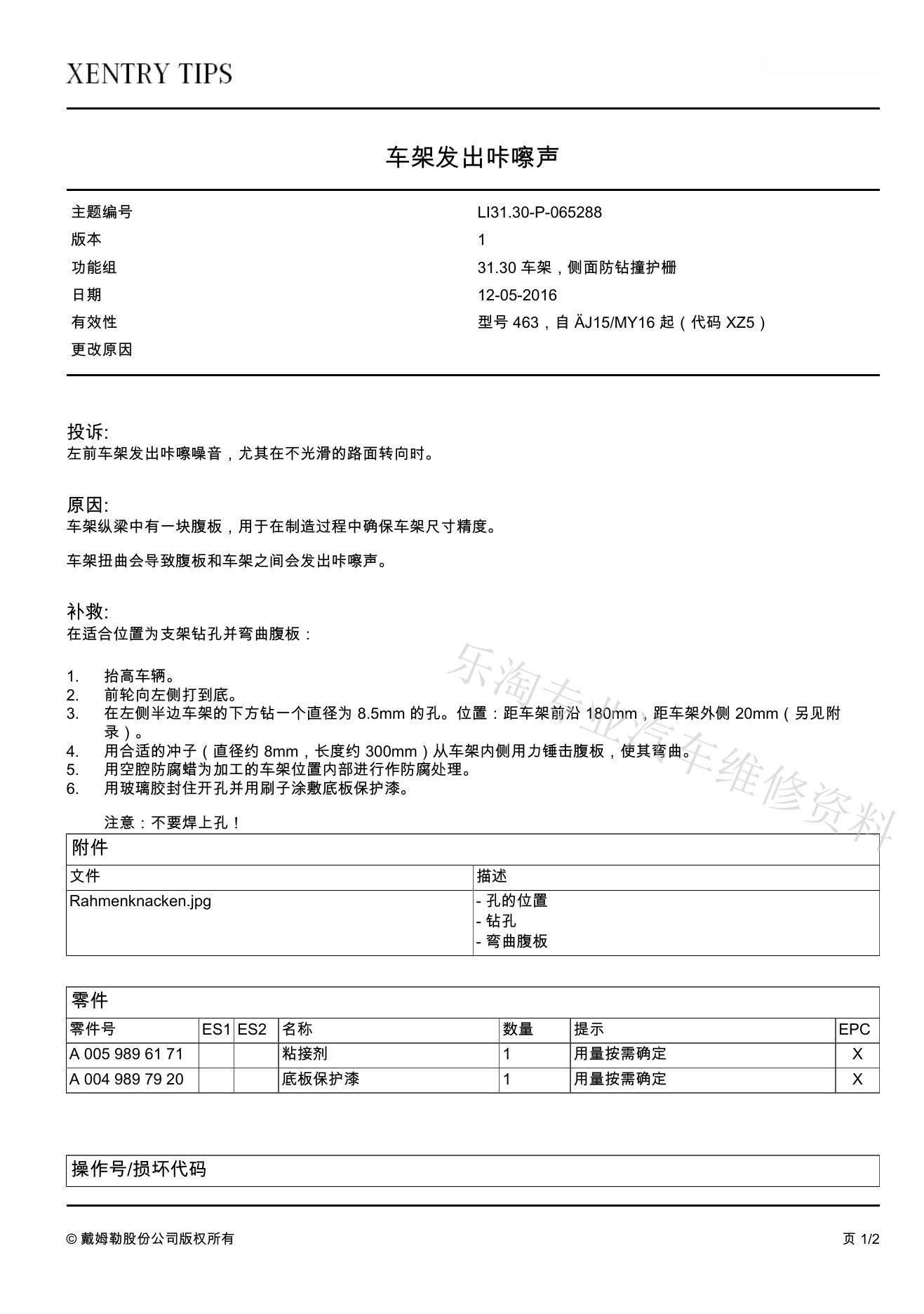

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
