奔驰显示屏出现“Airmatic 空气悬架系统，去特许服务中心” (Refer to GI32.22-P-046248, V7)：LI32.22-P-046398

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

显示屏信息：“Airmatic 空气悬架系统，去特许服务中心”。

障代码，然后在快速测试时显示：

气门流量过小

气门流量过小。

气门流量过小。

二、原通告列出的可能原因

可能的原因：

障代码。

三、检查与补救步骤

仔细检查排气门的电气连接电缆是否有磨损和断路。

要，

修理损坏的电缆。

提示：

要时更换压缩机！

四、控制单元与故障代码

障文本

Suspension, AIRmatic (LF2)

(R (251),M (164))

5350 Check component A9/1y1 (AIRmatic pressure release valve).

AIRmatic (SLF) (E (211),CLS

(219))

5350 A9/1y1 (AIRmatic pressure release valve): Open circuit

AIRmatic (LF3) (S (221)) 5260 Check component A9/1y1 (AIRmatic pressure release valve).

五、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A0005403805 触点维修套件 1 X

A1685452928 插套壳 1 适于所有车型系列的插头壳 X

操作号与损坏代码

容 时间 损坏代码 提示

54-9204 维修用于....的电气导线 59073 22

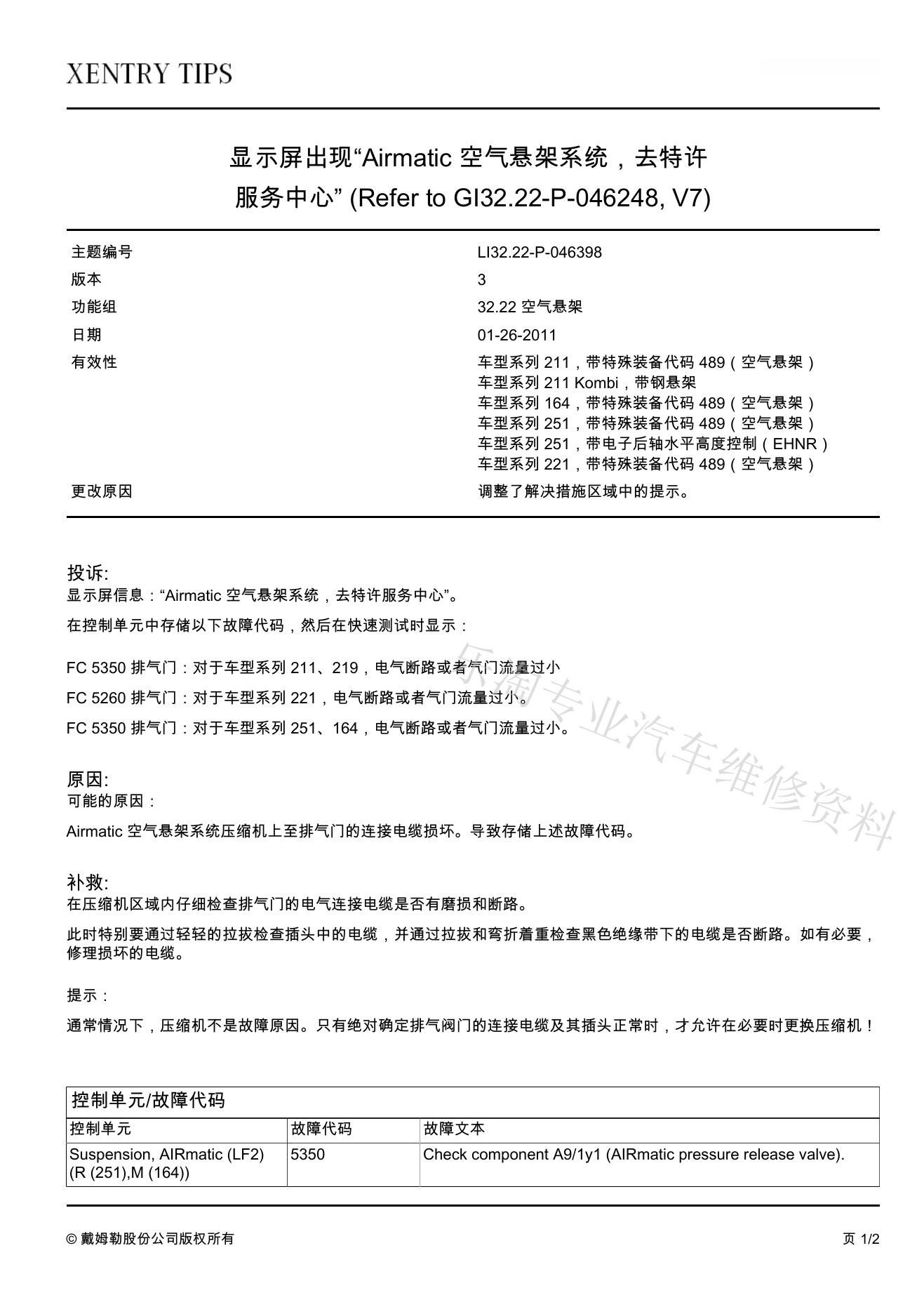

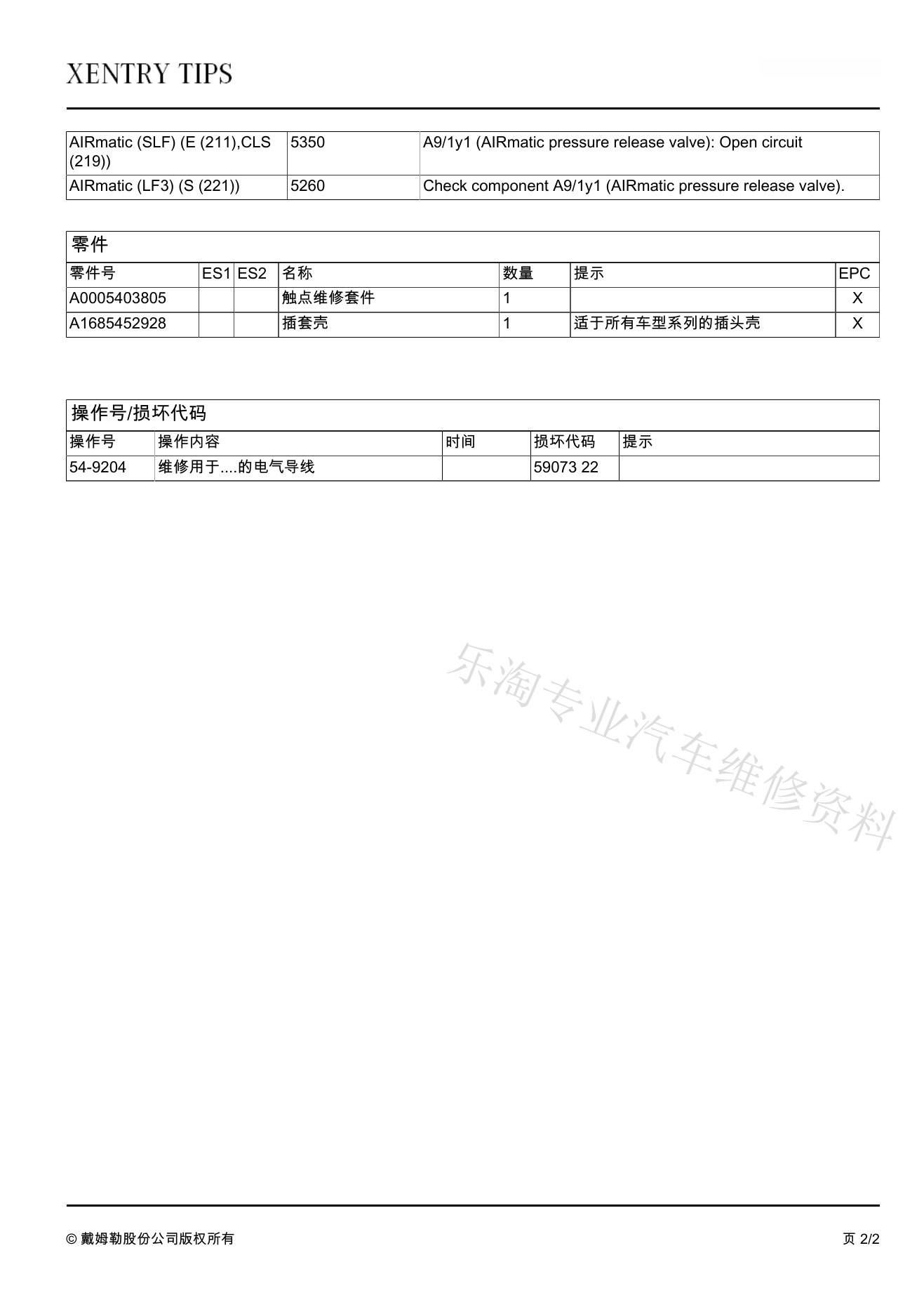

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
