一、适用车型与故障信息

• 主题 : 雨刮叶片引起噪音（抖动 / 发出吱吱声）车型系列 : W/V205 V213
• 原因 : 由于环境因素导致风挡玻璃脏污可能原因及技术指导：检查雨刮臂停止入射角和返回入射角 3风挡玻璃表面损坏和磨损 2雨刮叶片刮水效果的分析 1创建 TIPS 所需的提供附件 4新型雨刮片雨刮器的优势雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日 2

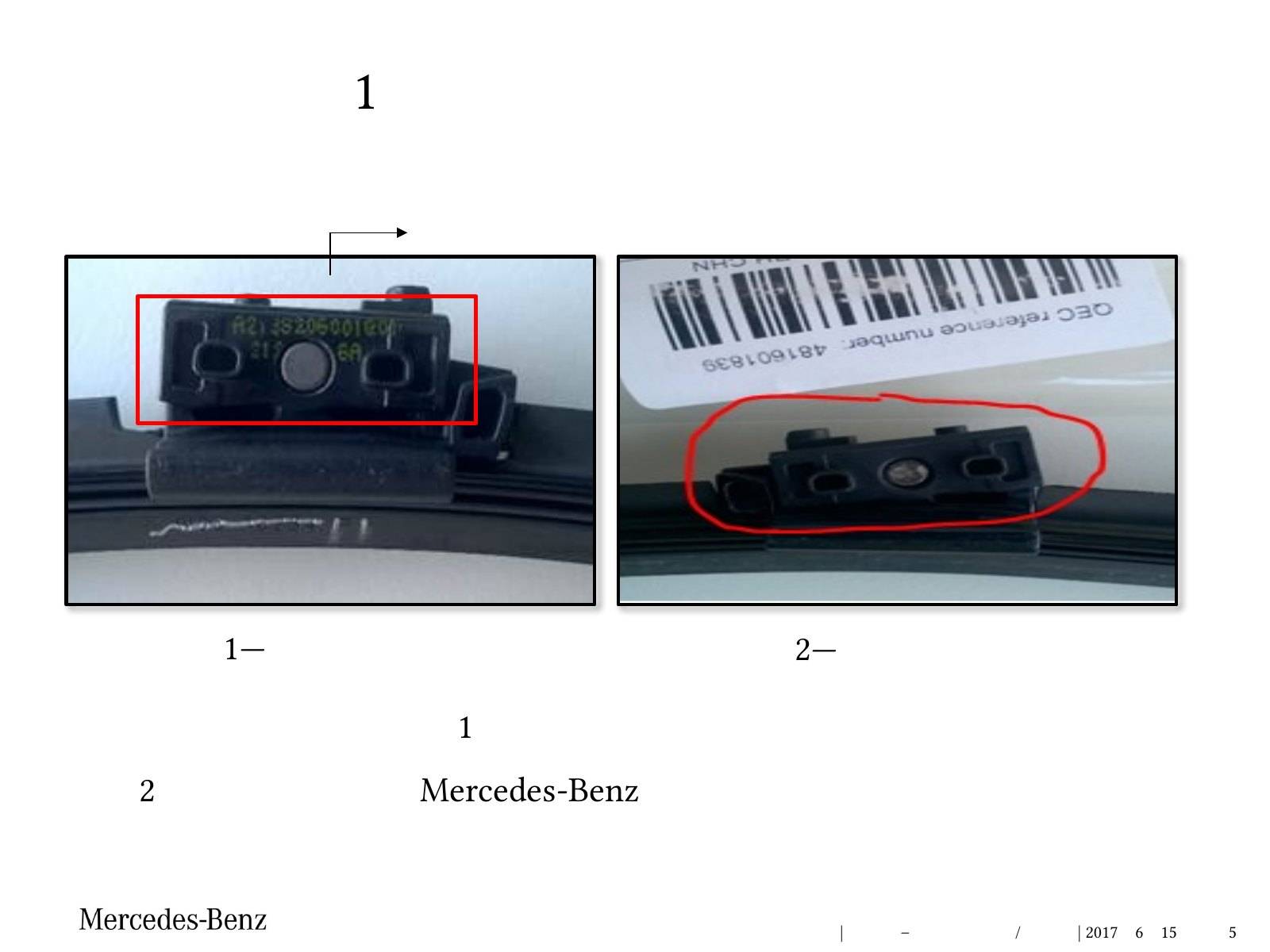

• 原厂雨刮片的检查方法 1 ：激光打码例图 1— 原厂雨刮片 例图 2— 非原厂雨刮片请经销商同事辨别该车辆是否装配原厂雨刮片（例图 1 ），如果客户自行更换（例图 2 ）非原厂雨刮片，建议客户更换 Mercedes-Benz 原厂雨刮片。

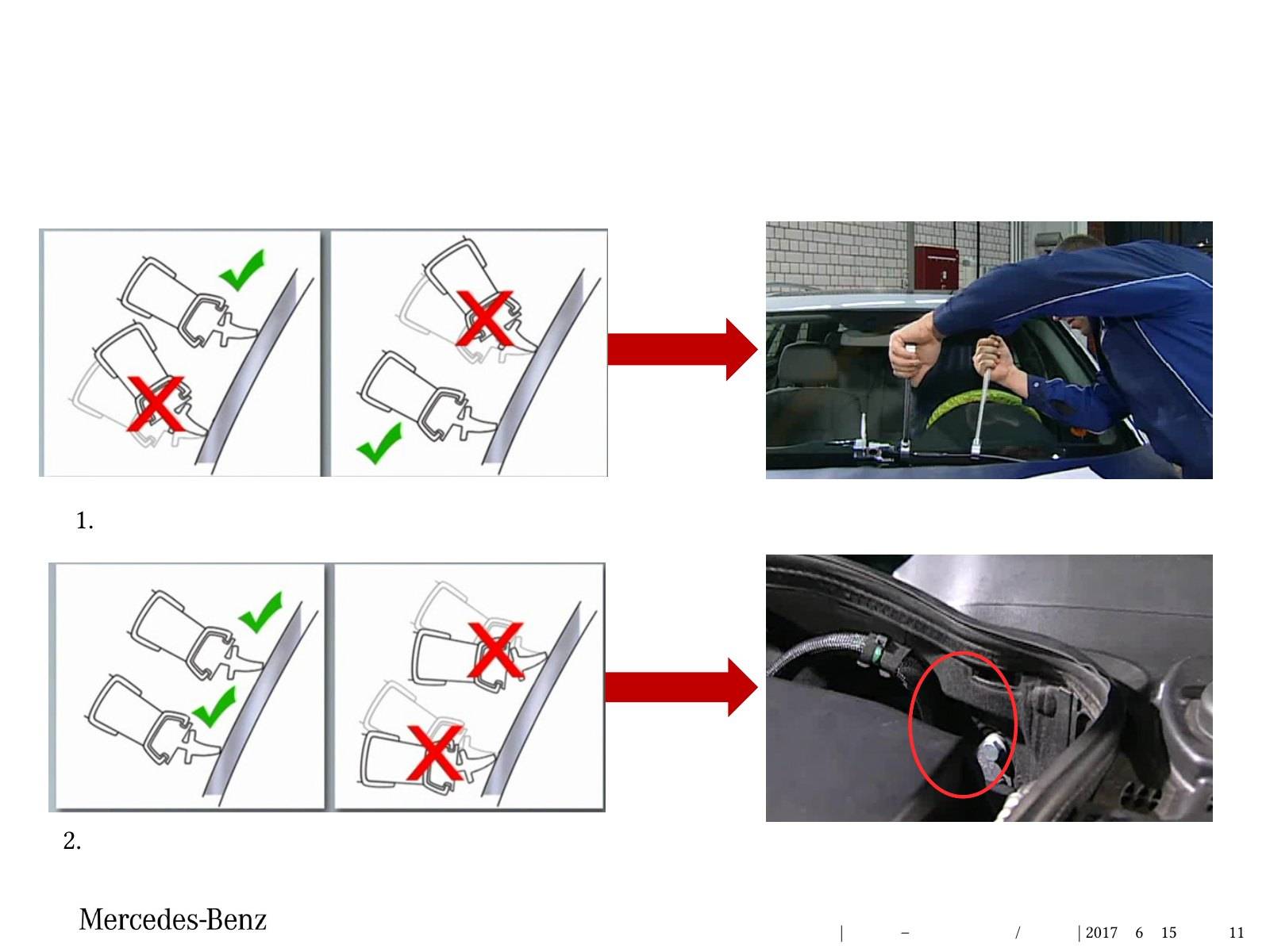

• 1. 单个雨刮臂超出允许范围内
• 2. 两个雨刮臂均超出允许范围内通过调整杆修复通过调整雨刮器修复11 雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日
• 3. 雨刮臂停止和返回入射角调整如果该车辆客户投诉的噪音 / 抖动未得到解决需创建 TIPS 案例TIPS 案例中需以下信息：
• 经销商给客户正确使用雨刮器系统的建议

二、检查与诊断要点

• 雨刷异响（抖动 / 发出吱吱声 ) 技术分享 一雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日 1

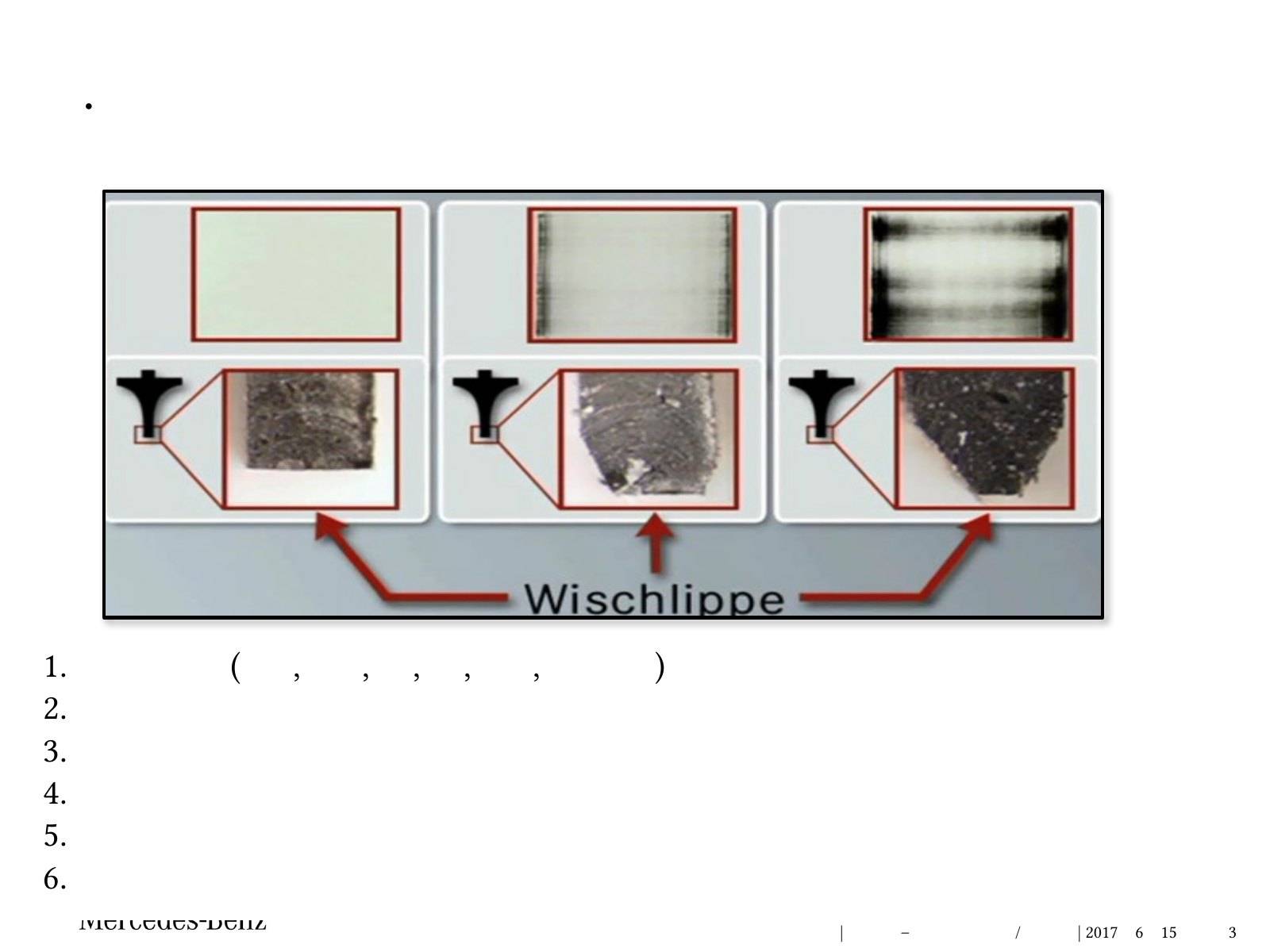

• 一 . 雨刮叶片刮水效果的分析
• 3 雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日

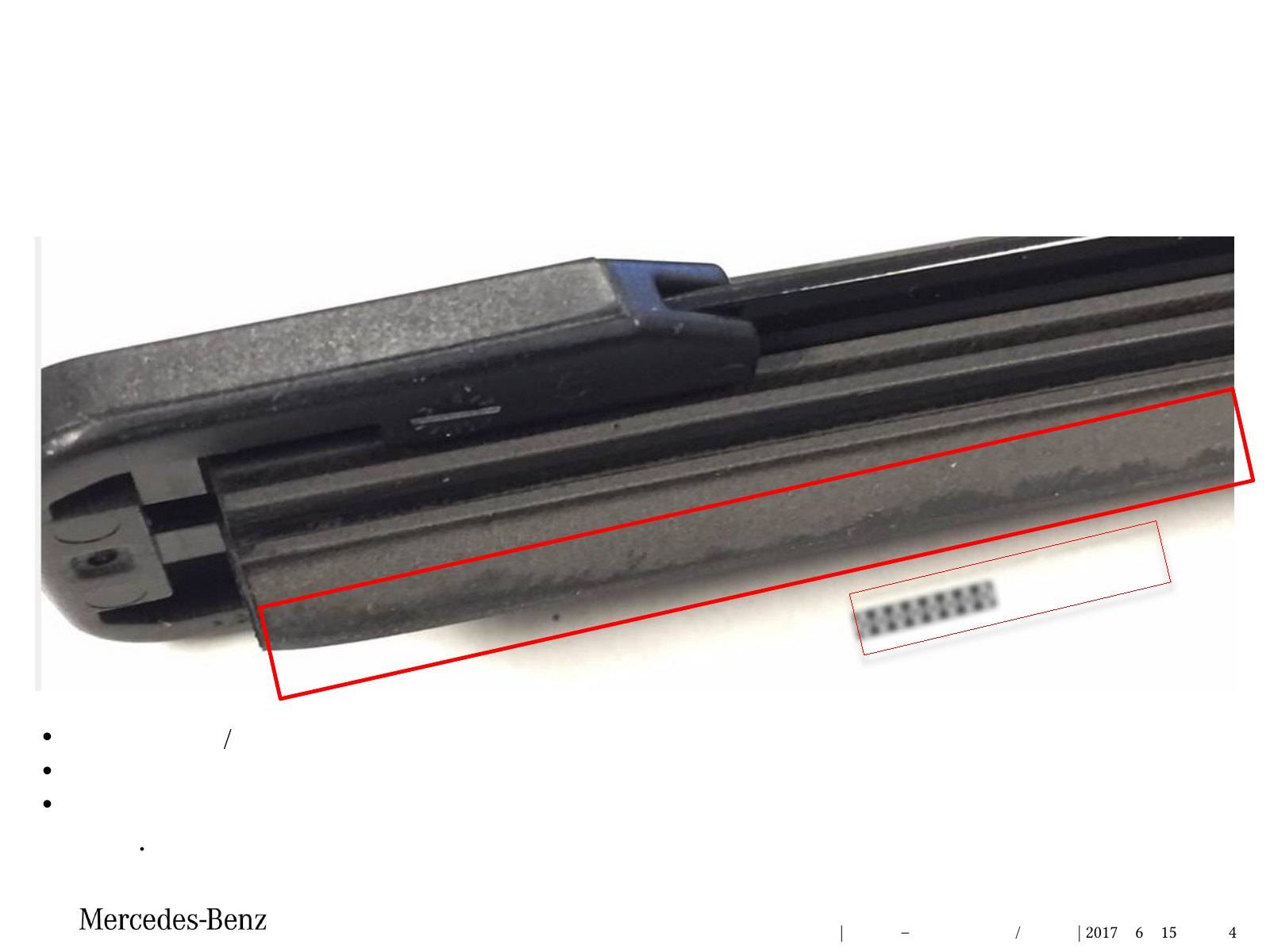

• 雨刮叶片石墨层的检查方法雨刮片石墨层脱落
• 4 雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日
• 5 雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日

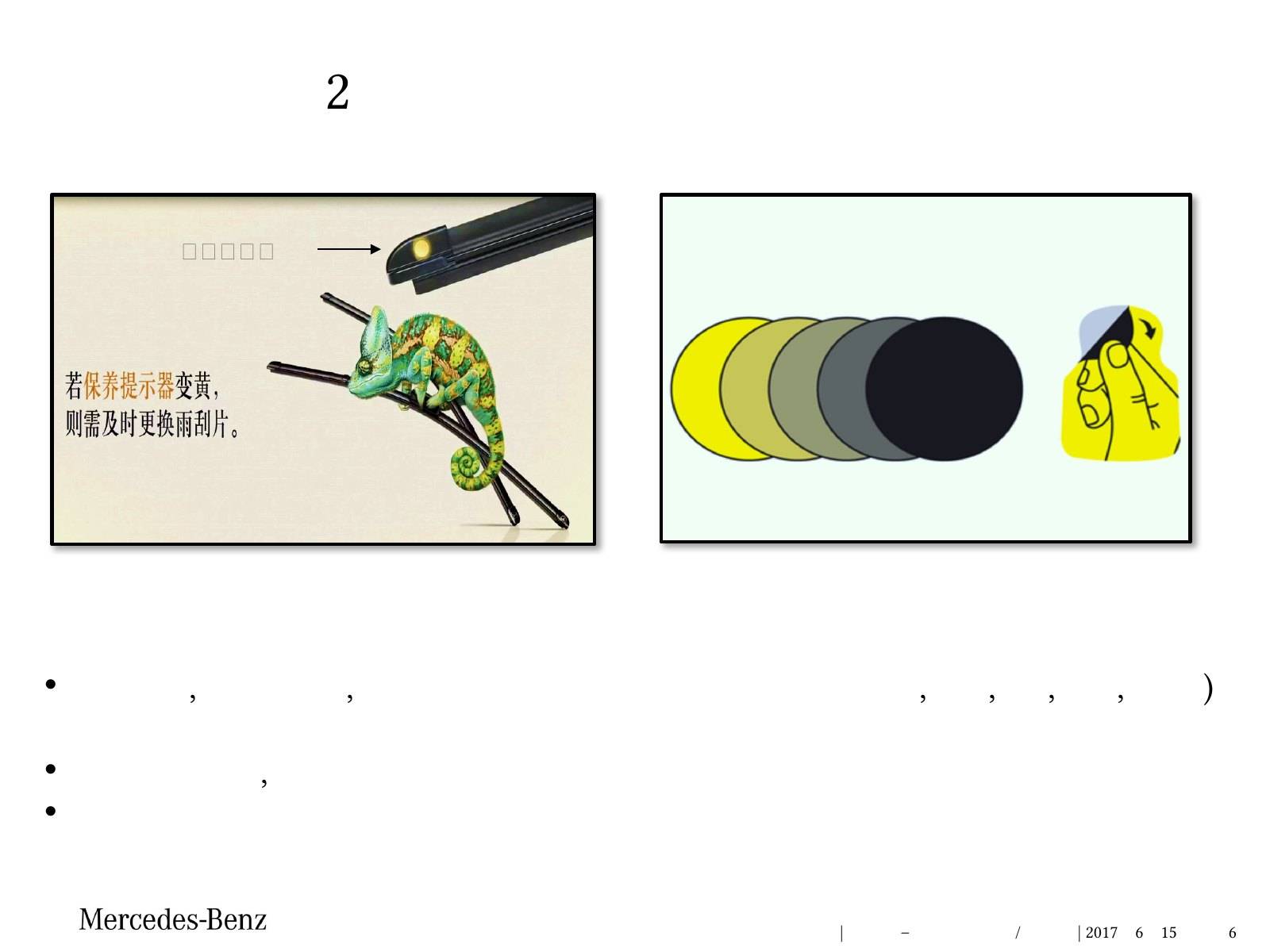

• 原厂雨刮片检查方法 2 ：雨刮片保养指示器：
• 保养指示器6 雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日
• • 环境因素7 雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日

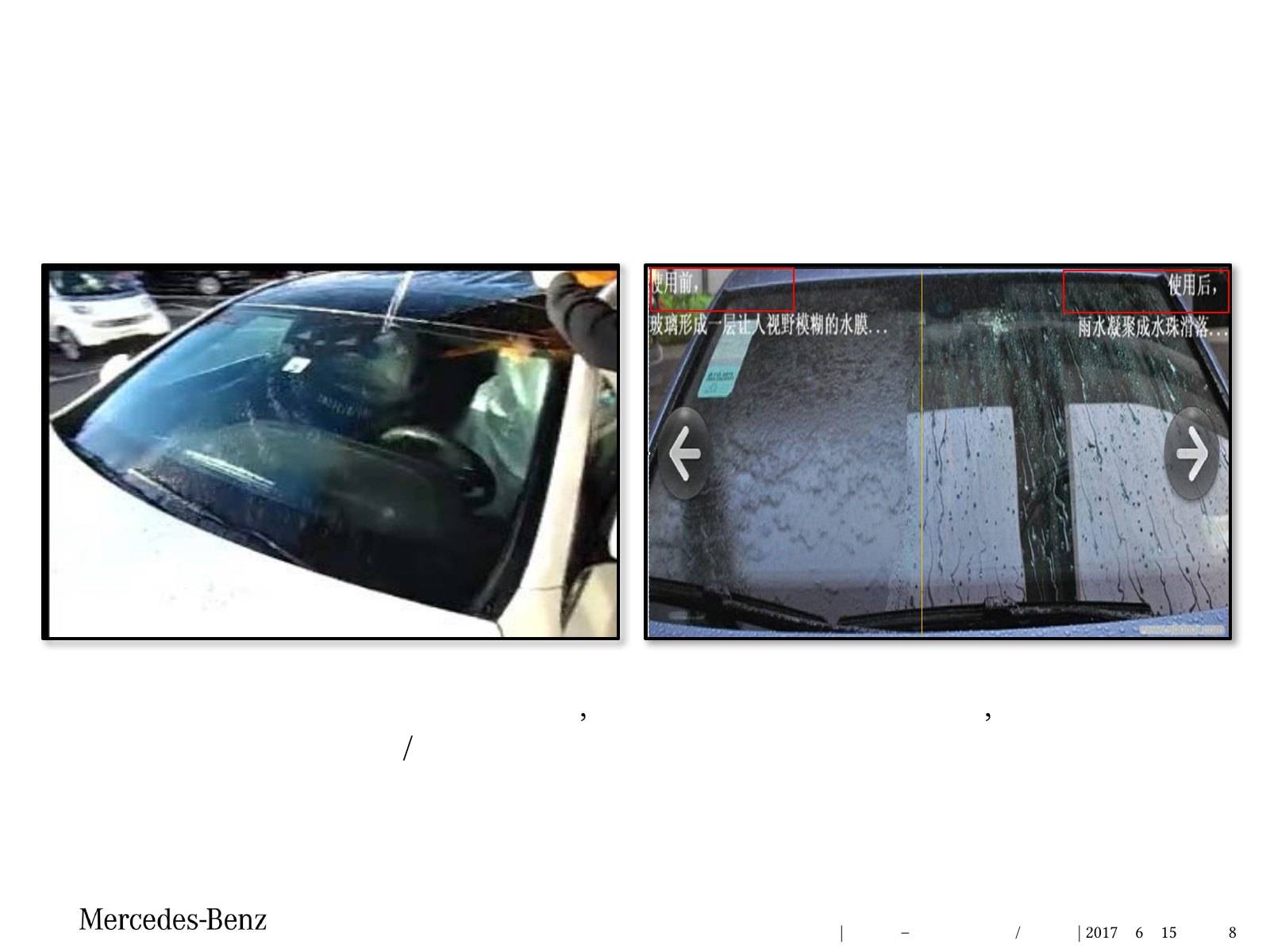

• 风挡玻璃流水测试与正确清洁玻璃技术指导：风挡玻璃流水测试：汽车尾气污染造成玻璃表面上有许多不容易看到和不规则大小的油膜 , 然而那些油膜在沾了尘埃颗粒后会变得更加发涩 , 这会影响刮片在玻璃上的平稳操作，从而产生雨刮片在风挡玻璃上的抖动 / 噪音。

三、维修处理与操作要求

• 5. 使用不合适的清洁剂和错误的操作方法。
• • 如上图为例的磨损件，建议更换新的雨刮片。
• •雨刮叶片安装后 , 必须撕下保护膜 , 以启用保养指示器。
• •保养指示器变为黄色时意味着必须更换雨刮叶片。

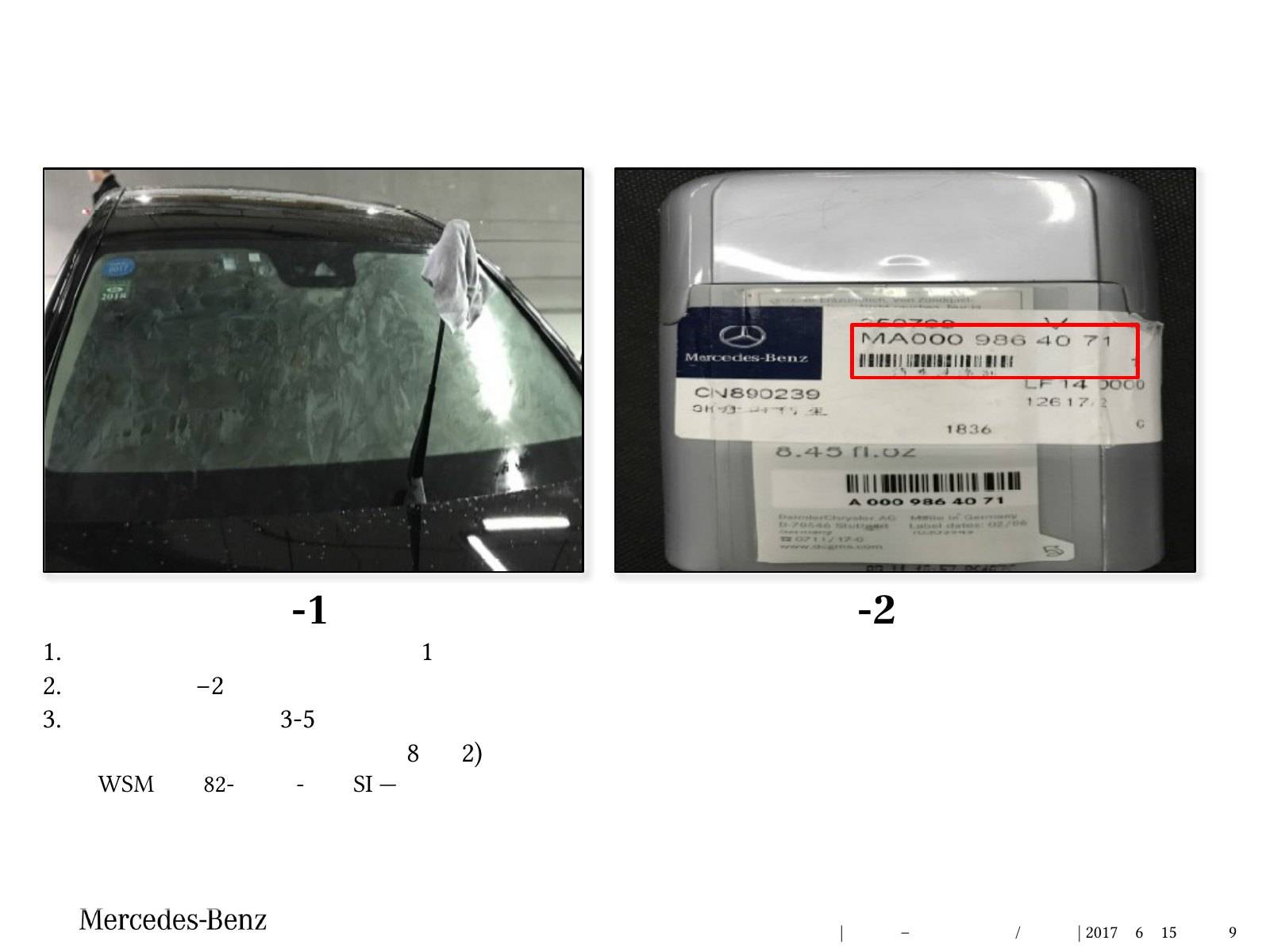

• 正确清洁风挡玻璃技术指导：例图 -1 例图 -2
• 1. 在清洗玻璃之前应先将雨刮臂设置为维修模式（如图 1 ），然后再拉起雨刮臂将风档玻璃擦干，以便使用玻璃清洁剂。
• 注意：如果雨刮片从雨刮臂拆下，请做好保护措施，以免错误操作导致雨刮臂意外下落，损坏风挡玻璃。
• 三 . 检查雨刮臂停止入射角和返回入射角通过对雨刮臂在停止位置和返回位置入射角的检查，可以评估是否需要调整雨刮器臂或雨刮器系统 。
• 1. 创建视频：- 视频 1 ：车内拍摄玻璃清洗之后产生噪音的视频- 视频 2 ：外部拍摄玻璃清洁时的视频，内容要求：操作清洗系统（喷洒玻璃水）然后操作雨刮系统。
• 2. 如果风挡上有大量的尘土或雪冰，建议车主先清理玻璃之后，再使用雨刷系统，确保雨刷片的刮拭质量和使用寿命。

四、记录与注意事项

• 建议观看 WSM 视频 82- 电气装置 - 结构 SI — 保养信息：刮水质量和产生的噪音

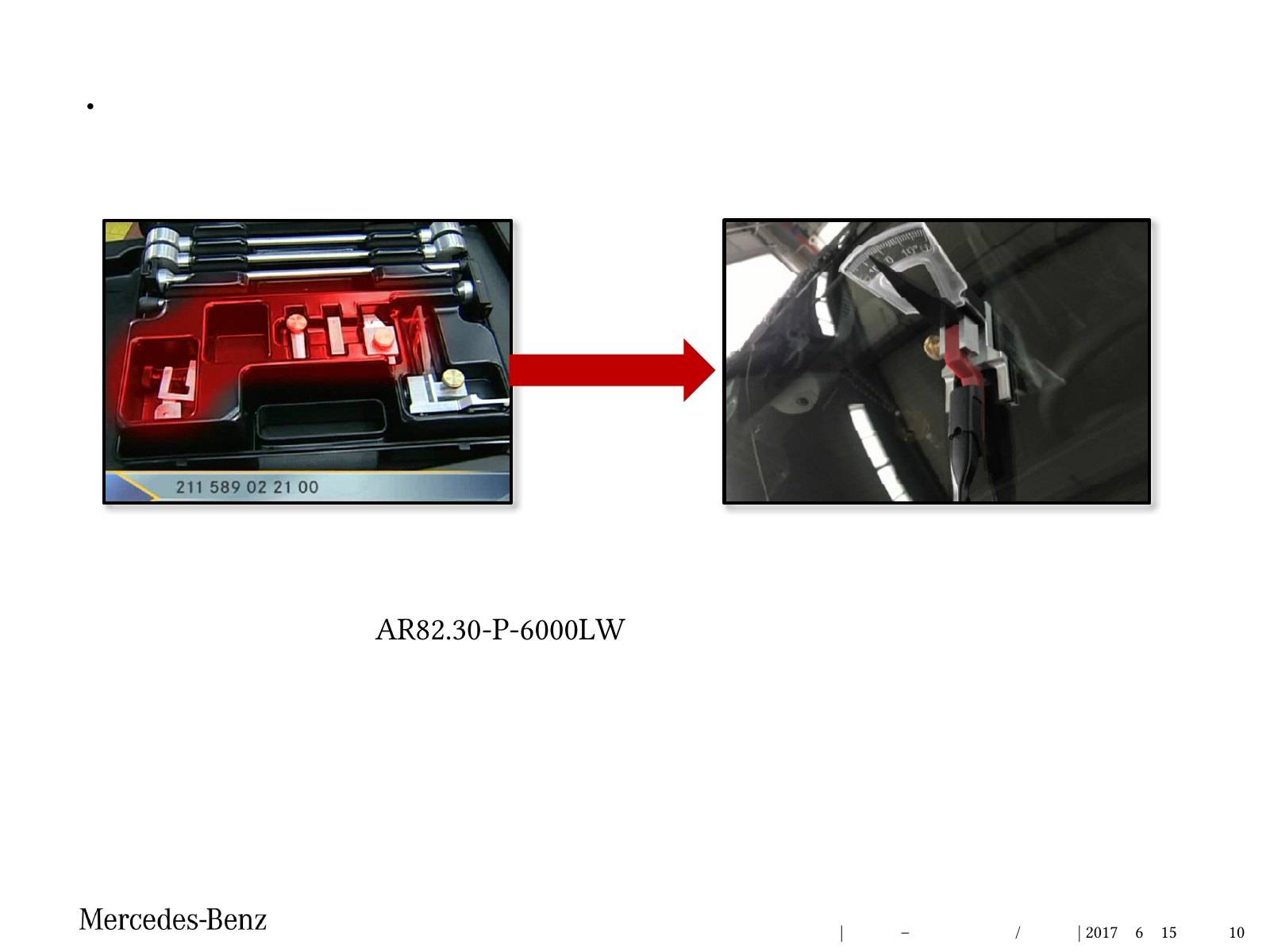

• 记录左侧和右侧雨刮器臂的当前设置值（参考 AR82.30-P-6000LW ）：左侧雨刮臂停止位置：左侧雨刮臂反转位置：右侧雨刮臂停止位置：右侧雨刮臂返回位置：10 雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日
• 四 . 创建 TIPS 所需提供的附件经销商同事提交 Tips 案例之前需严格执行：
• 2. 风挡玻璃表面清洁步骤
• - 视频 3 ：雨刮器系统关闭后，从外部用水花打湿风挡玻璃。
• 并记录水滴的水流特性。
• 3. 记录左侧和右侧雨刮臂的当前设置值（参考 AR82.30-P-6000LW ）：
• P.S. 单个附录（图片和视频）的最大文件大小为 5 MB12 雨刮器叶片噪音 | 技术支持部 – 车载内部电子与车身结构 / 诊断支援组 | 2017 年 6 月 15 日

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
