整理众泰T500多媒体电脑(8针+8针+20针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

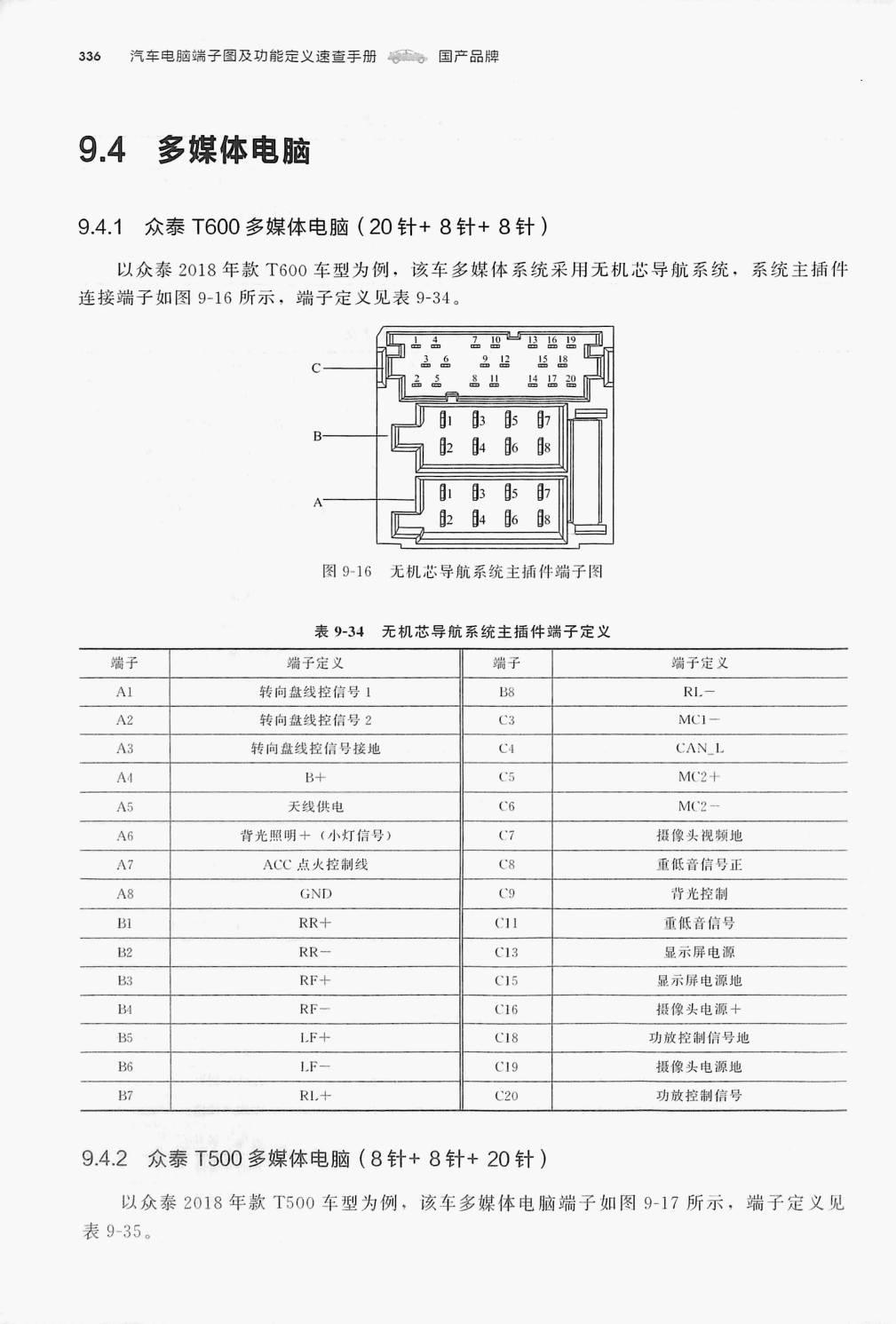

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表9-34 无机芯导航系统主插件端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| AI | 转向盘线控信号1 | B8 | RI.一 |
| A2 | 转向盘线控信号2 | C3 | MCI— |
| A3 | 转向盘线控信号接地 | C4 | CAN_L |
| A4 | B+ | C5 | MC2+ |
| A5 | 天线供电 | C6 | MC2- |
| A6 | 背光照明+(小灯信号) | C7 | 摄像头视频地 |
| A7 | ACC点火控制线 | C8 | 重低音信号正 |
| A8 | GND | c9 | 背光控制 |
| BI | RR+ | CII | 重低音信号 |
| B2 | RR- | C13 | 显示屏电源 |
| B3 | RF+ | C15 | 显示屏电源地 |
| B！ | RF- | CI6 | 摄像头电源+ |
| B5 | LF+ | C18 | 功放控制信号地 |
| B6 | 1.F一 | cI9 | 摄像头电源地 |
| BT | RL.+ | C20 | 功放控制信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
