整理宝骏330汽车车身电脑(28针+40针+11针+11针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

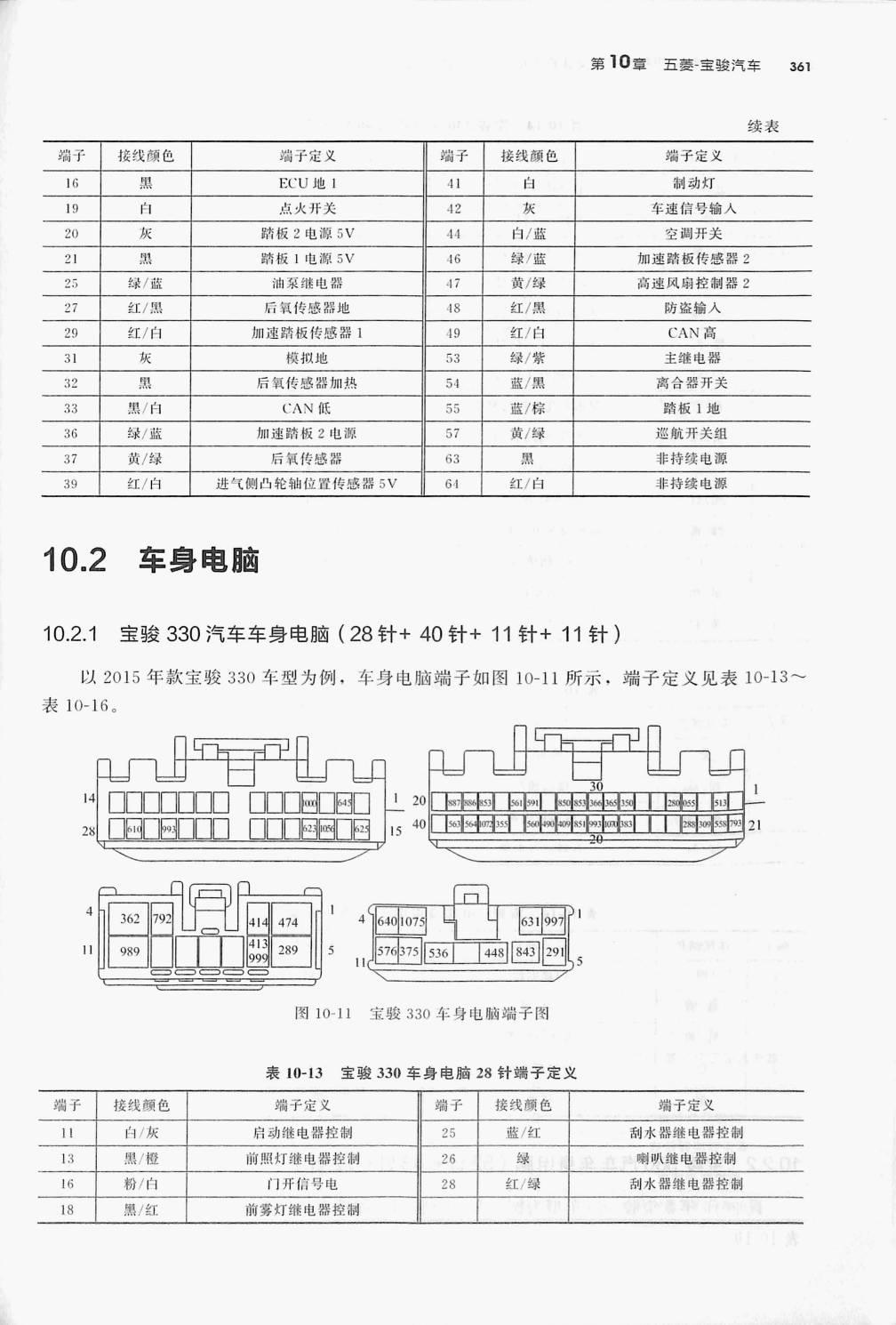

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表10-16。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 |
|---|---|---|---|---|
| 20 | ||||
| 28 | 21 | |||
| 362 | 474 | 6401075 | 63199 | |
| 11 | 989 | 289 | $76375 536 | 448 843 29 |
| 11 |
表10-13 宝骏330车身电脑28针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 端子定义 | 端子 | 接线颜色 | 端于定义 |
| 11 | 白/灰 | 启动继电器控制 | 25 | 蓝/红 | 刮水器继电器控制 |
| 13 | 黑/橙 | 前照灯继电器控制 | 26 | 绿 | 喇叭继电器控制 |
| 16 | 粉/白 | 门开信号电 | 28 | 红/绿 | 刮水器继电器控制 |
| 18 | 黑/红 | 前雾灯继电器控制 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
