奔驰SRS 指示灯亮起：GI91.60-P-043825

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

障代码

二、原通告列出的可能原因

至转向柱模块（N80）的插头连接接触不良。

障代码 B1859 或 B1860。

三、检查与补救步骤

1 进行快速测试。

4 断开蓄电池接地线。车型 463，特殊保护车辆 / 代码 979 除外：AR54.10-P-0003G

车型 463.248，带特殊保护车辆 / 代码 979，带特殊保护车辆 FB6 / 代码 ZS6 以及带断路继电器的附加蓄电池 100 A /

代码 E26 或车型 463.248，带特殊保护车辆 / 代码 979，带特殊保护车辆 FB7 / 代码 ZS7 以及带断路继电器的附加蓄

电池 100 A / 代码 E26AR54.10-P-0003PM

6 拆卸方向盘。AR54.10-P-0003PM、AR46.10-P-0100P、BA46.10-P-1001-02A

需的工作步骤。

在车型 463 上，截至 2004 年 5 月 31 日：AR54.25-P-2802GS

在车型 463 上，自 2004 年 6 月 1 日起：AR46.10-P-0200GX

8 拆卸仪表板下部饰板，AR68.10-P-1505GM

9 更换插头连接，AF91.60-P-8061-01G

障记忆，AD00.00-P-2000-04A

。

附件

文件 描述

126589001000.jpg 螺丝刀刀头

203589043300.jpg 拆卸杆

花轴头的爪形扳手

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A001 540 87 05 电气导线 4 X

A001 540 88 05 电气导线 1 X

A002 546 13 41 导线连接器 10 X

WIS参考

AR54.10-P-0003G WIS 车型 463，特殊保护车辆 /

代码 979 除外

补救

AR54.10-P-0003PM WIS 补救

AR91.60-P-0660P WIS 补救

盘上的螺栓，Nm 8

补救

AR46.10-P-0100P WIS 补救

BA46.10-P-1001-02A WIS 用于将方向盘固定转向轴上

的螺栓，Nm 80

补救

AR54.25-P-2802GS WIS 在车型 463 上，截至 2004

年 5 月 31 日

补救

AR46.10-P-0200GX WIS 在车型 463 上，自 2004 年

6 月 1 日起

补救

AR68.10-P-1505GM WIS 补救

AD00.00-P-2000-04A WIS 补救

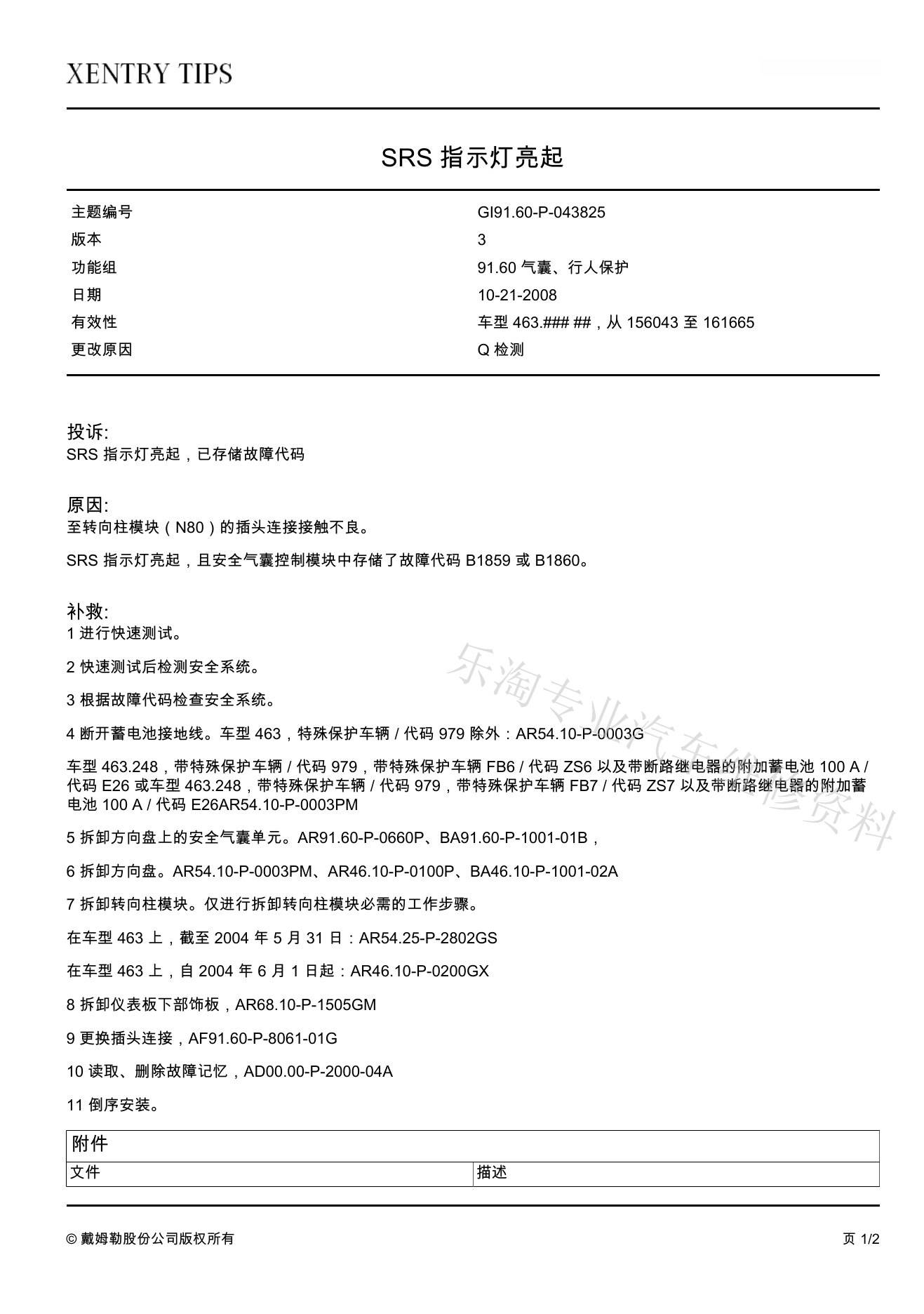

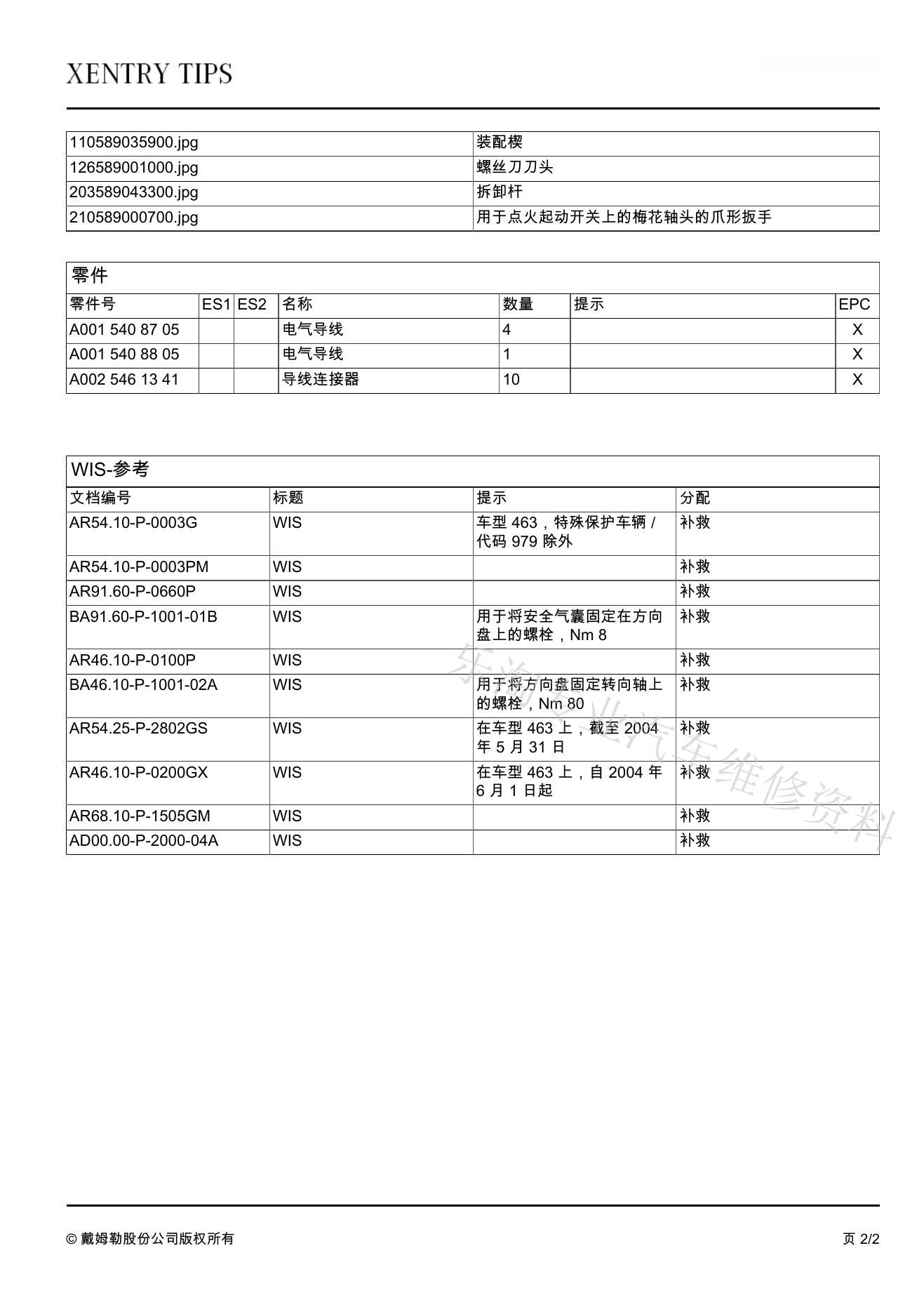

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
