奔驰S级W221整车网络与供电（二）

奔驰S级W221的整车网络通过网关连接动力、底盘、车身和信息娱乐控制单元，车辆供电状态又直接影响各网络的唤醒与通信。多个系统同时报码时，应先检查蓄电池电压、主要供电、搭铁、网关状态和总线通信。

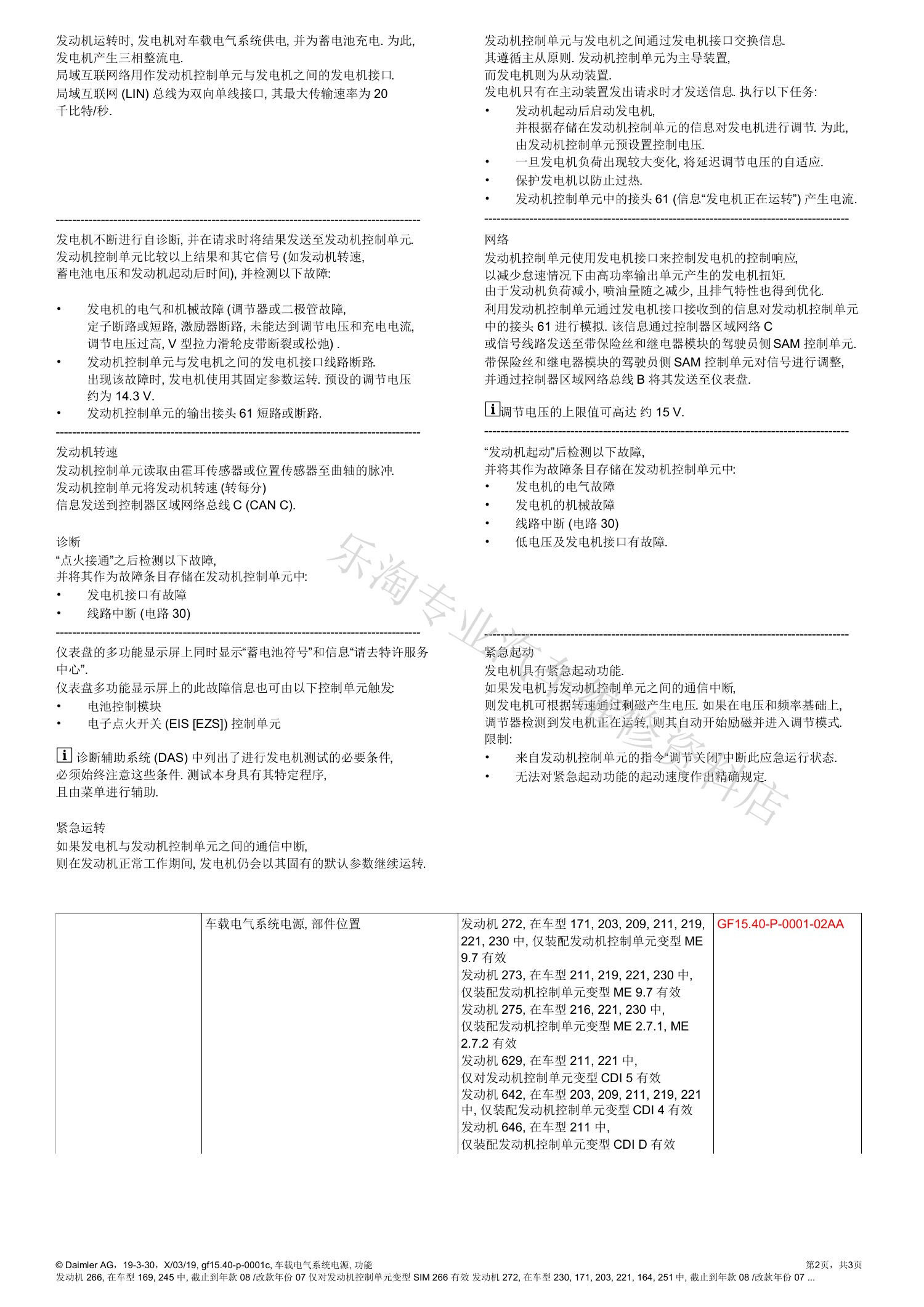

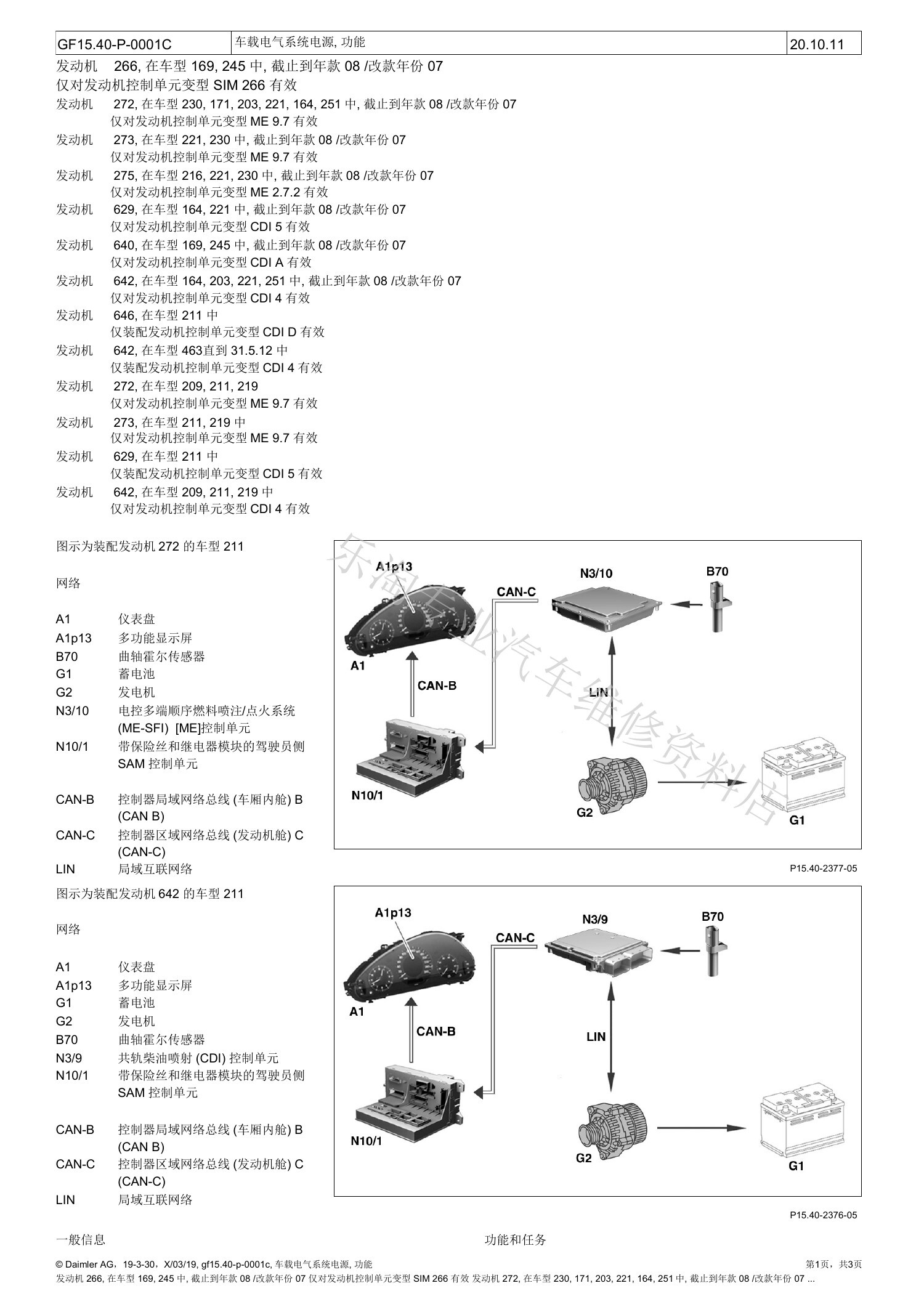

一、供电 发电机：部件控制

该部分说明系统组成、工作条件和控制关系，可结合故障码与实际值进行检查。

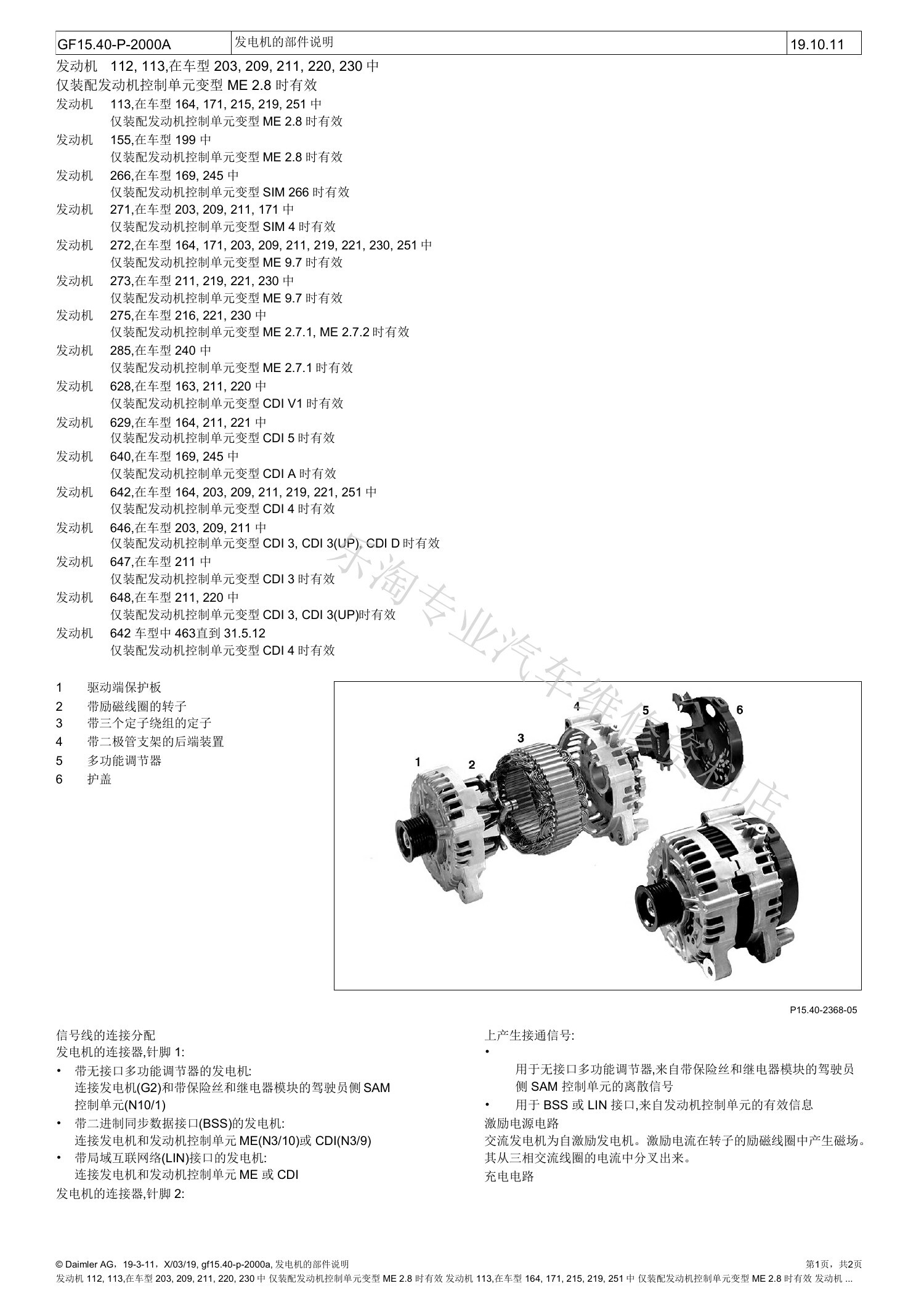

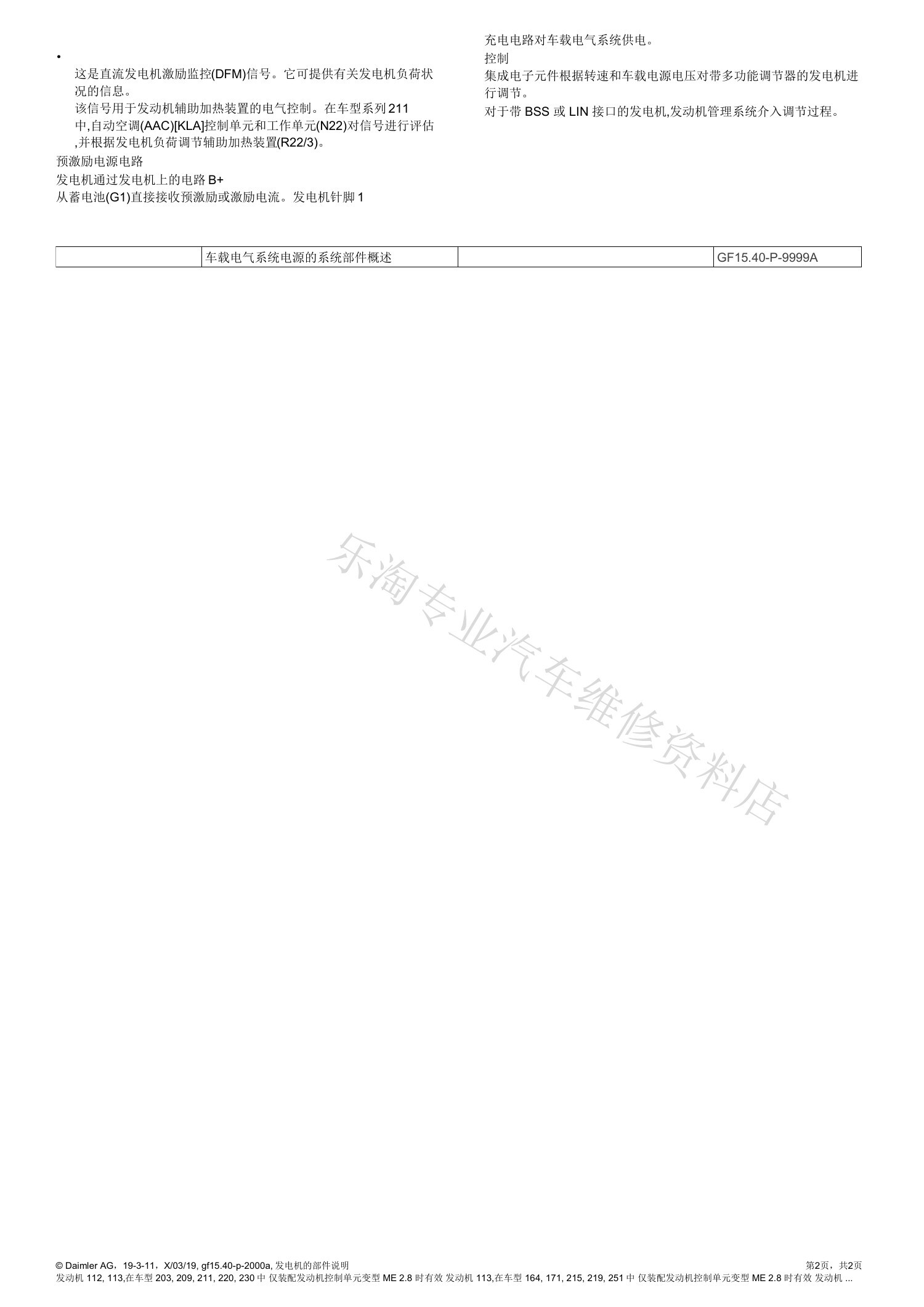

二、供电 发电机：部件说明

该部分列出了主要部件、安装位置、连接关系和适用配置，可用于部件识别与线路检查。

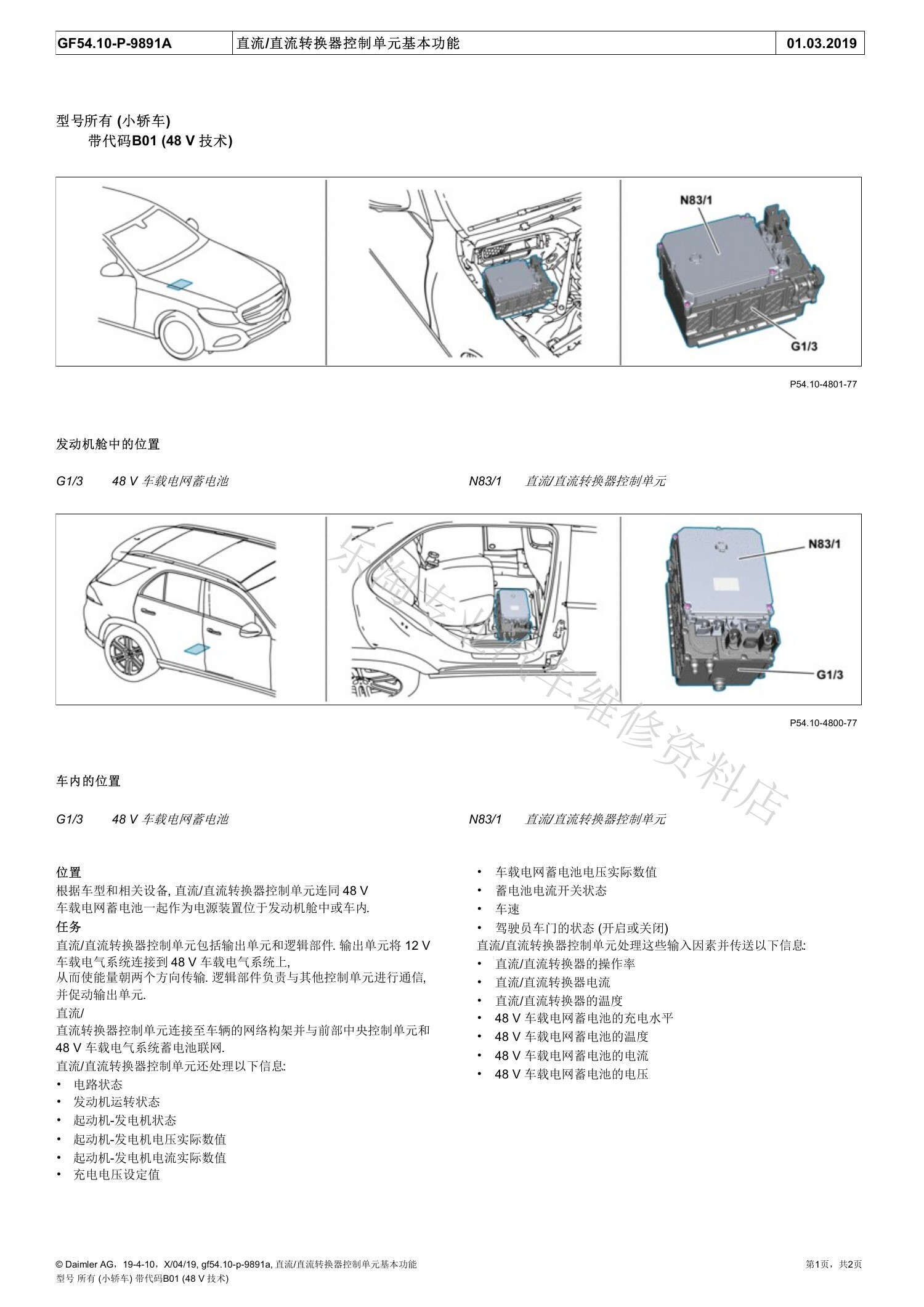

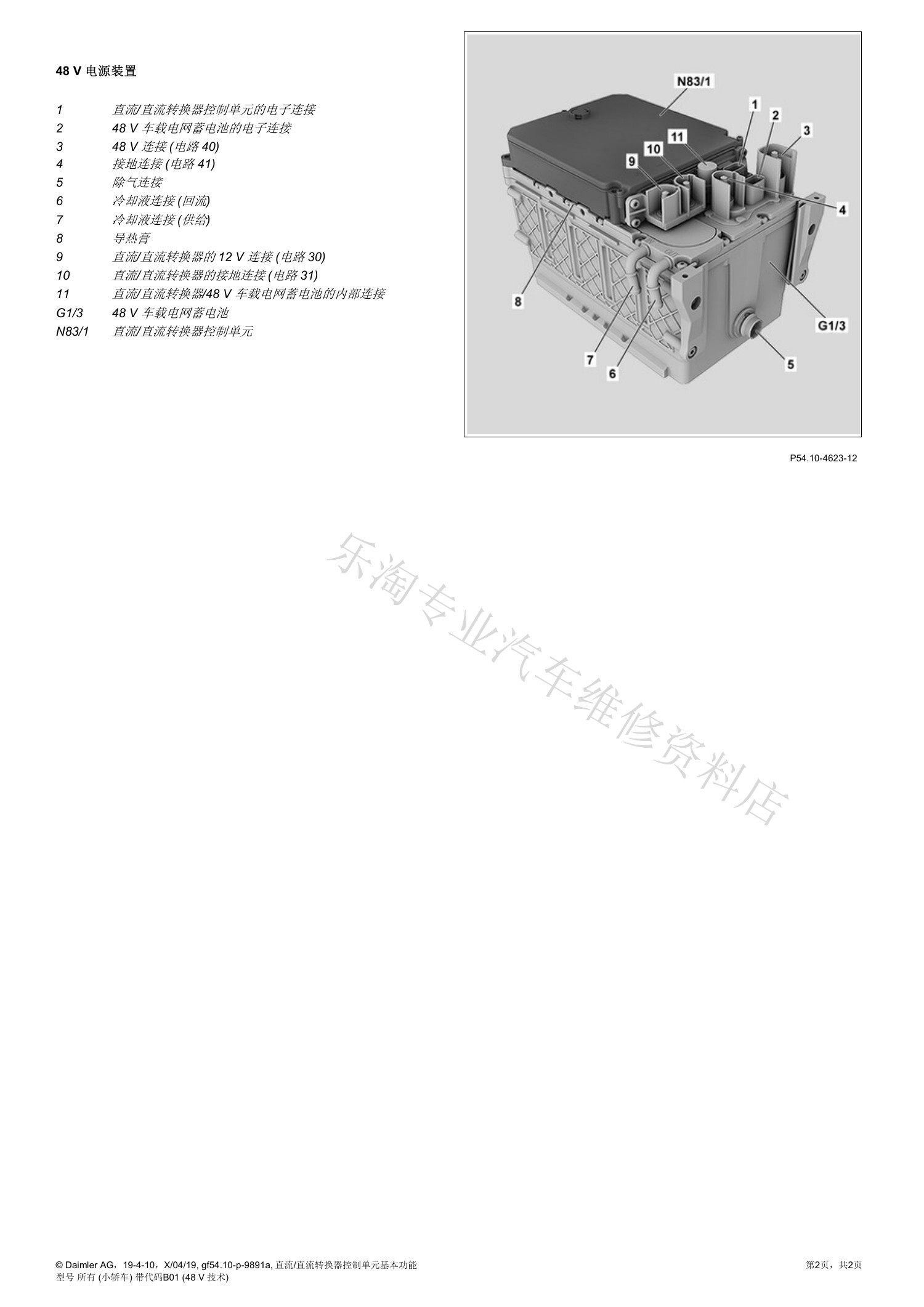

三、供电 直流直流转换器控制单元基本功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

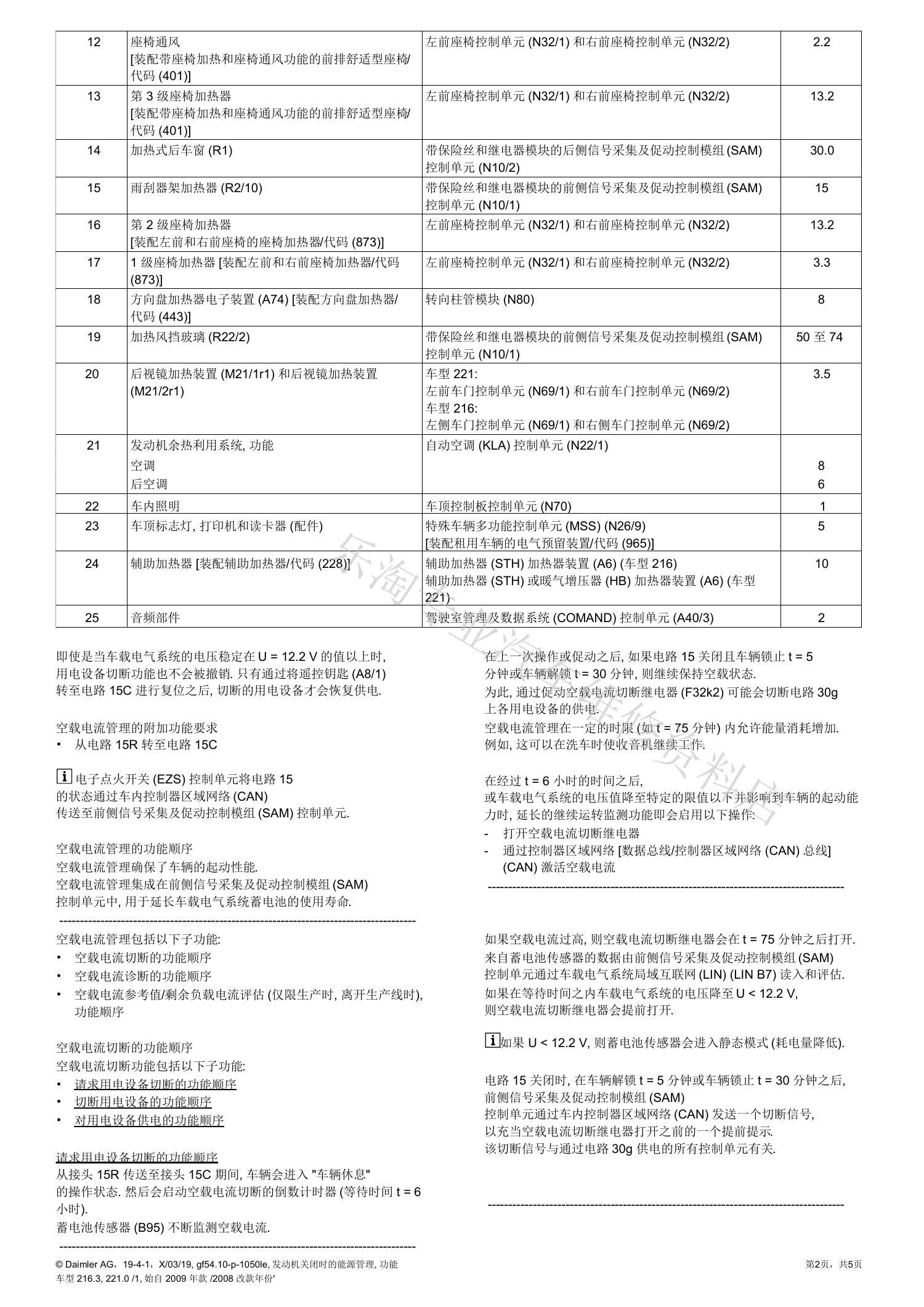

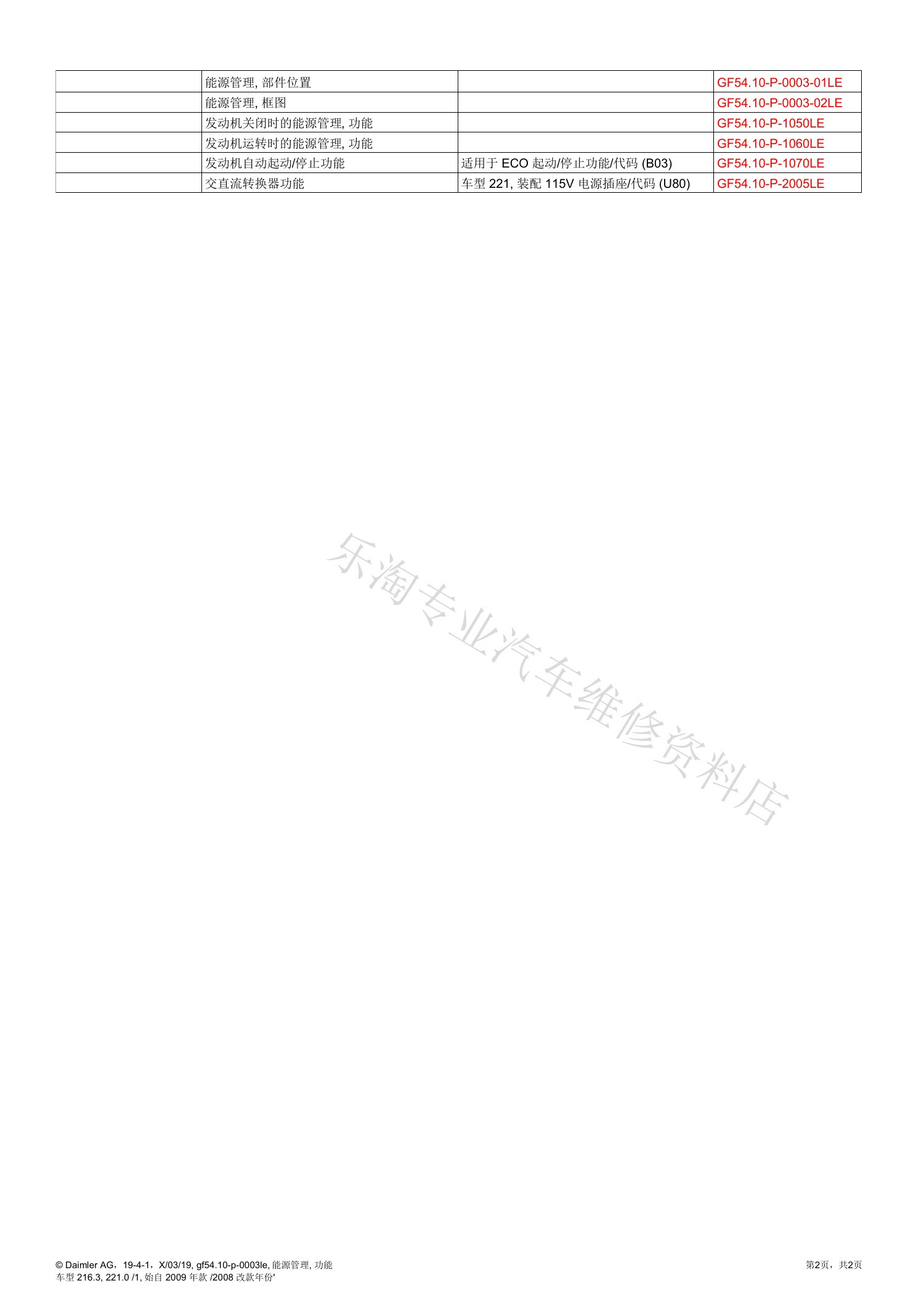

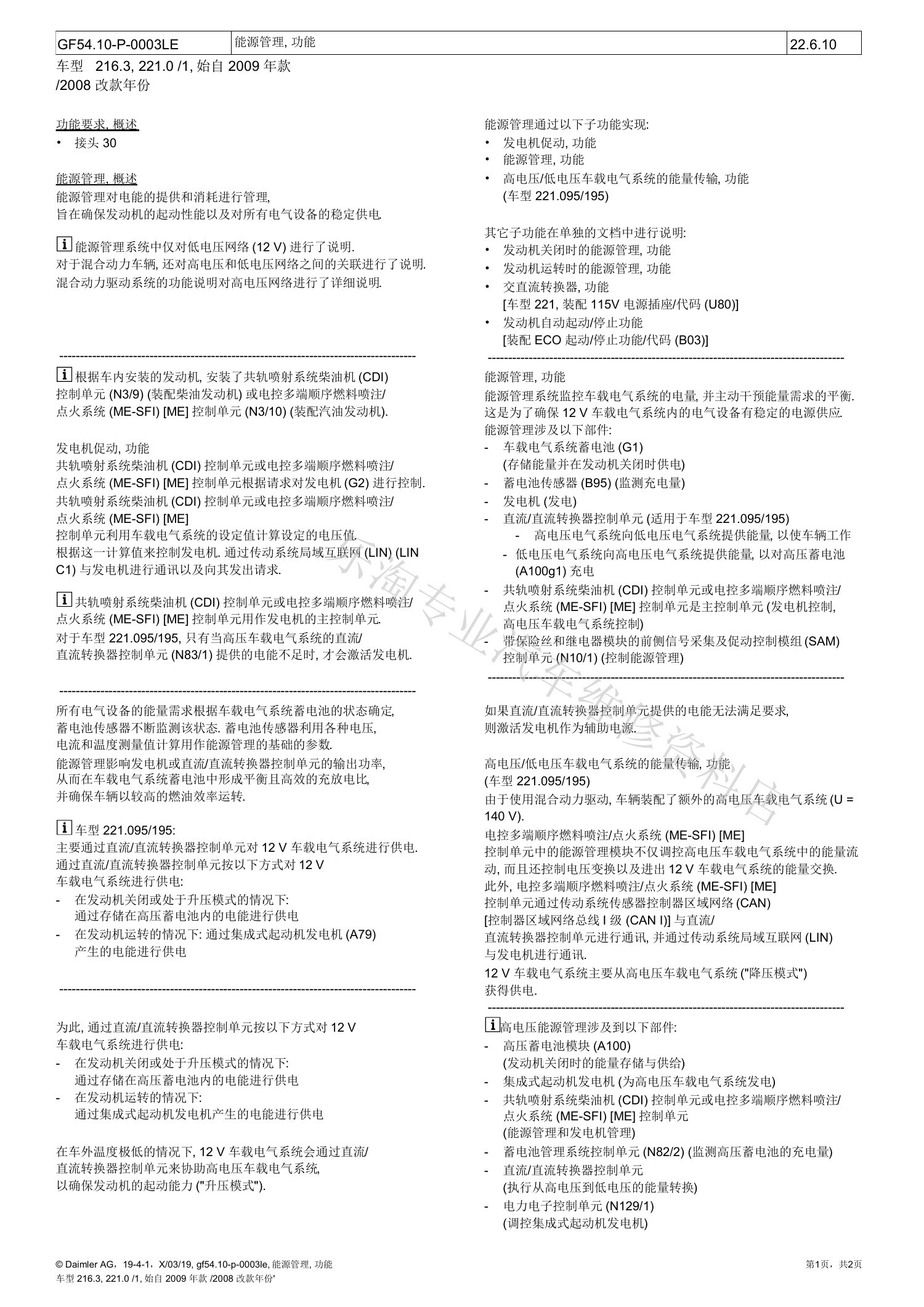

四、供电 能源管理系统：1 功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。

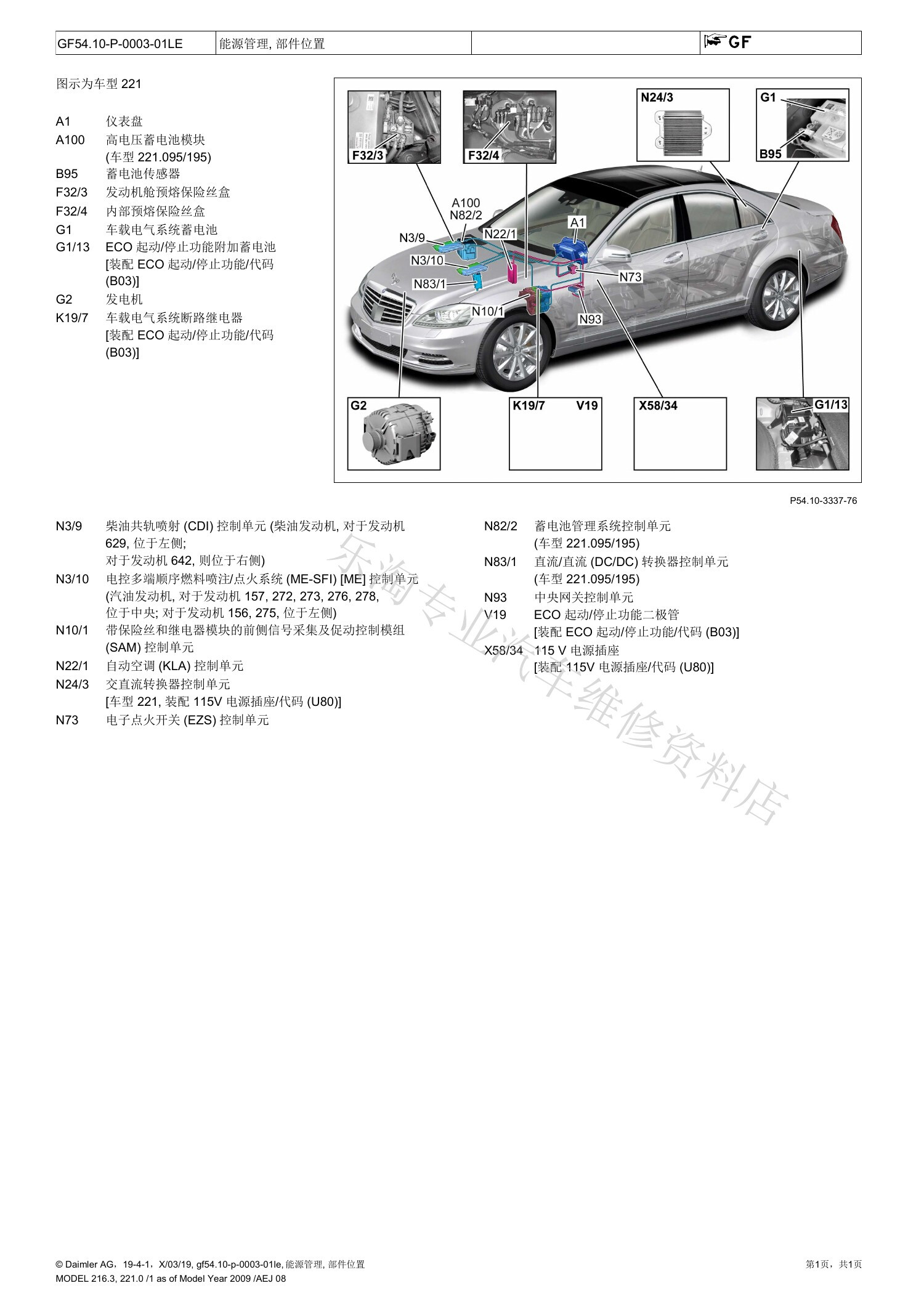

五、供电 能源管理系统：2 部件位置

该部分用于确认相关控制单元、传感器和执行器在车辆上的安装位置。

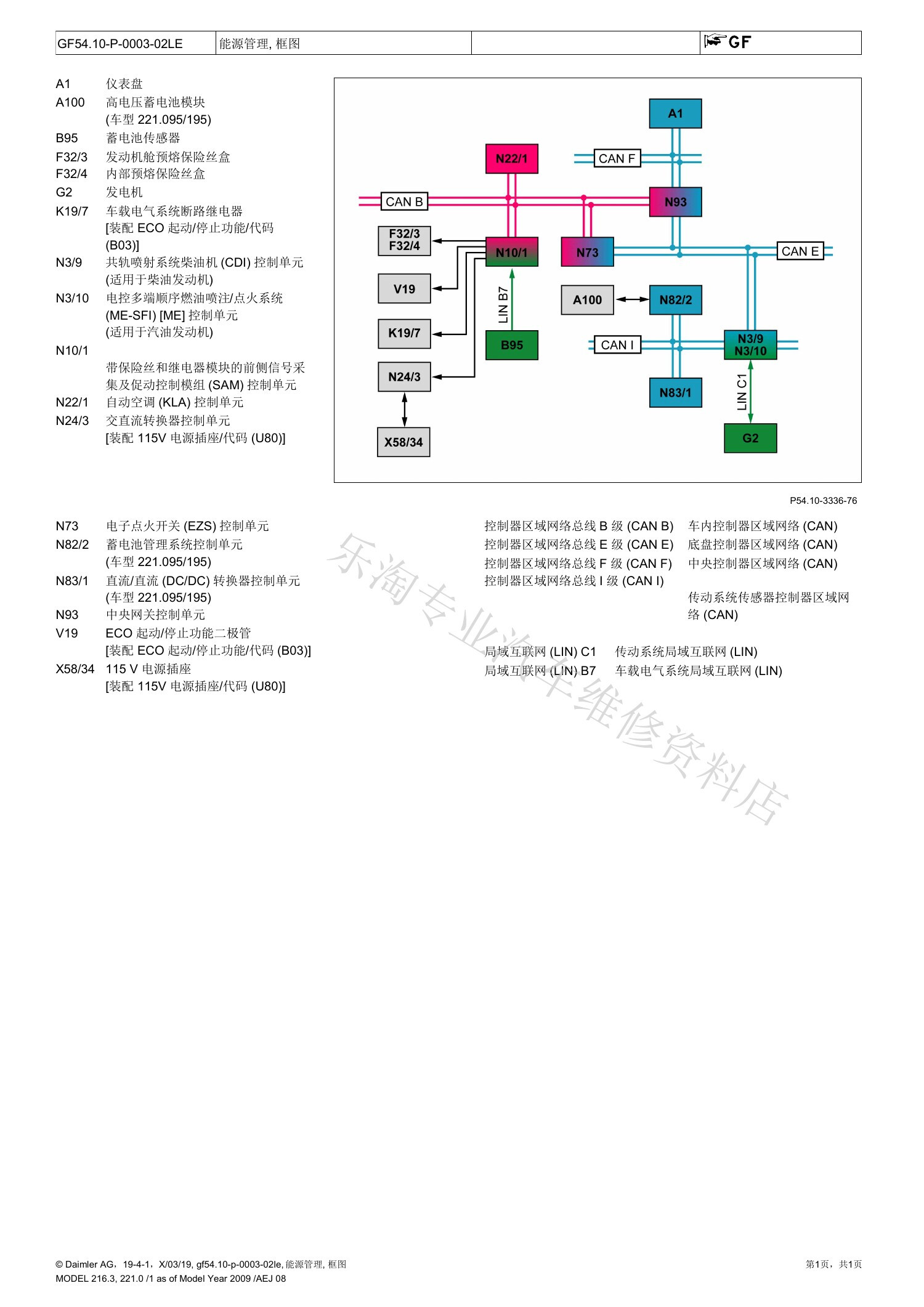

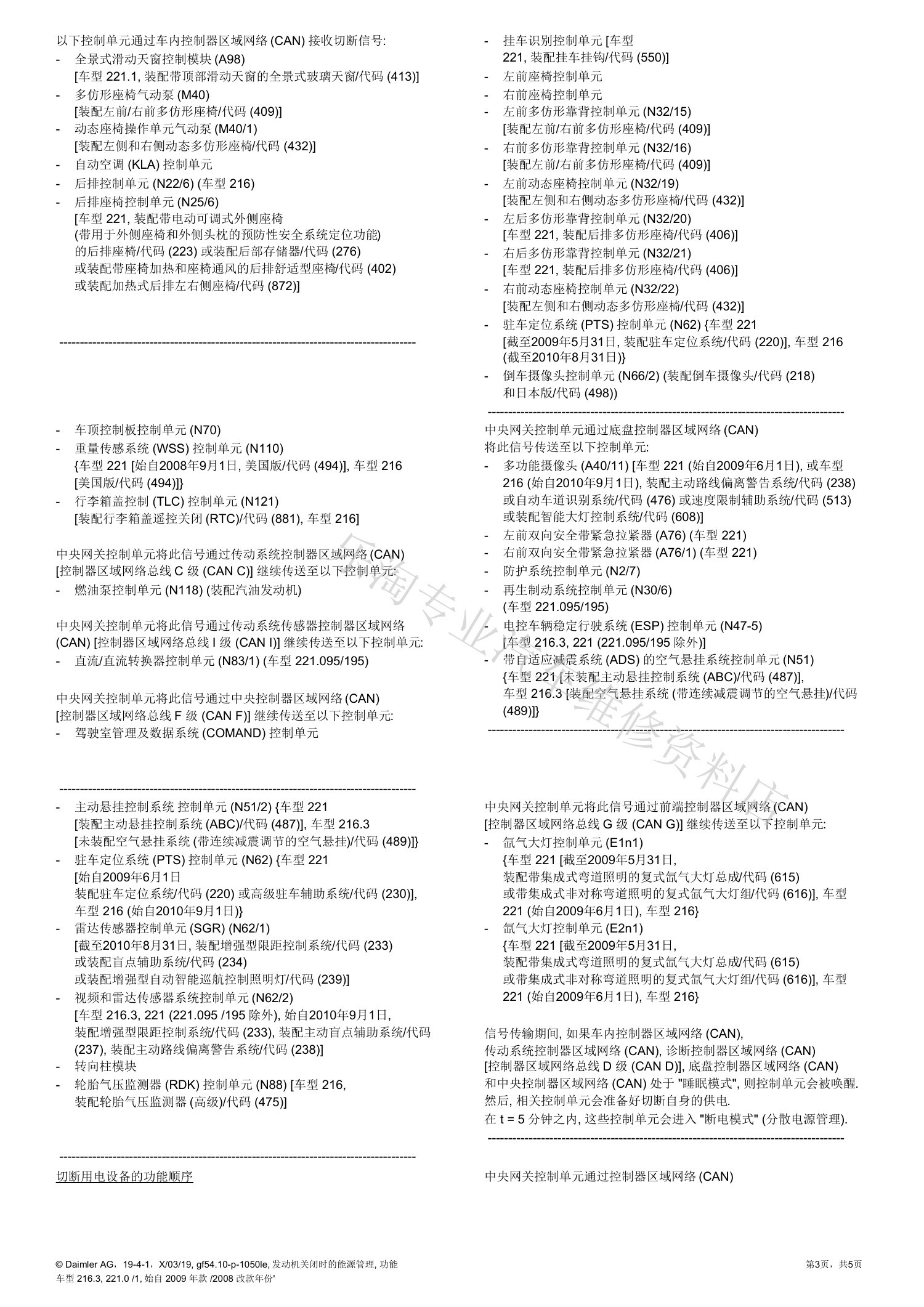

六、供电 能源管理系统：3 系统框图

图中标出了参与控制的单元、网络分区和主要信号路径，可用于确定通信与控制关系。

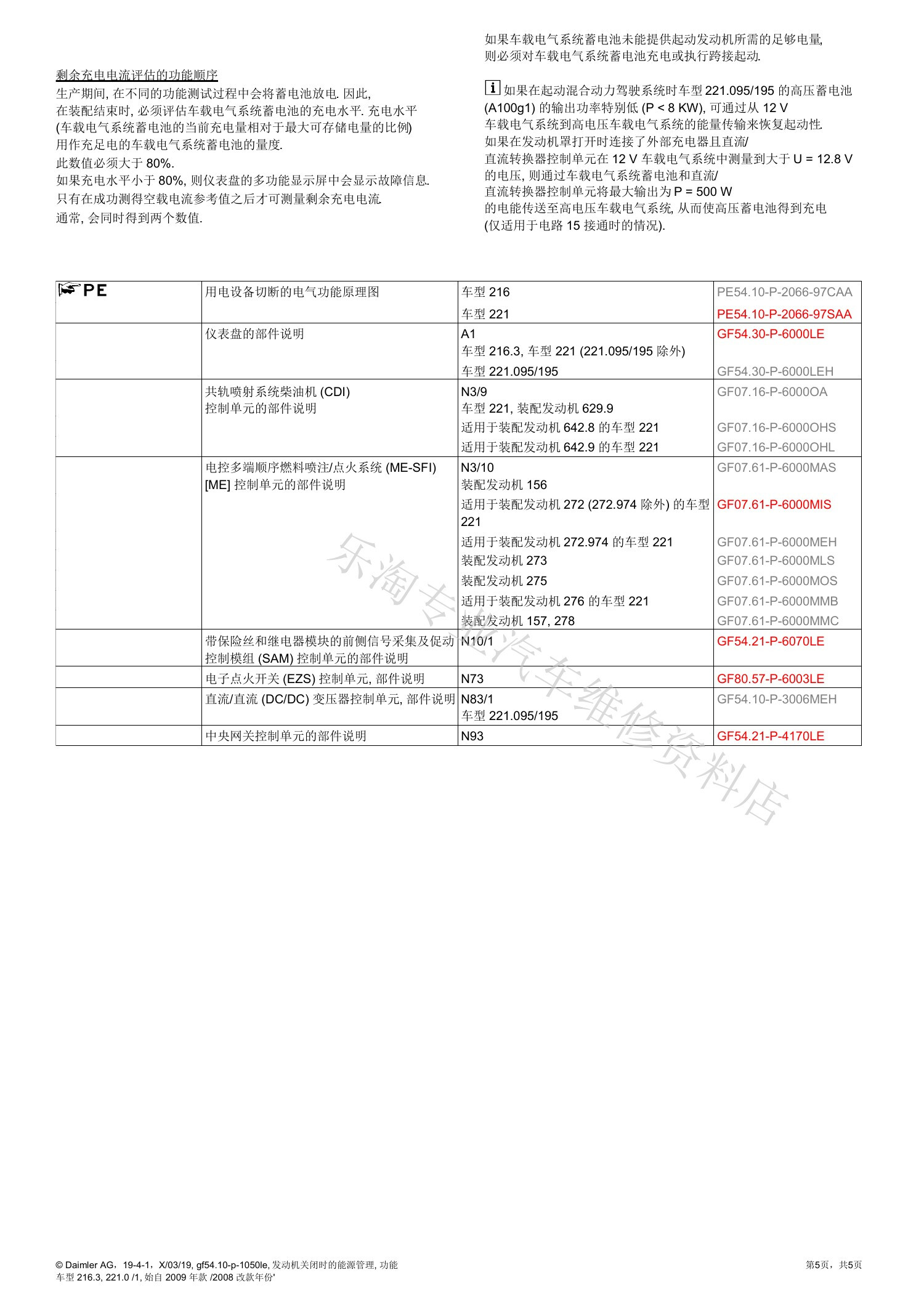

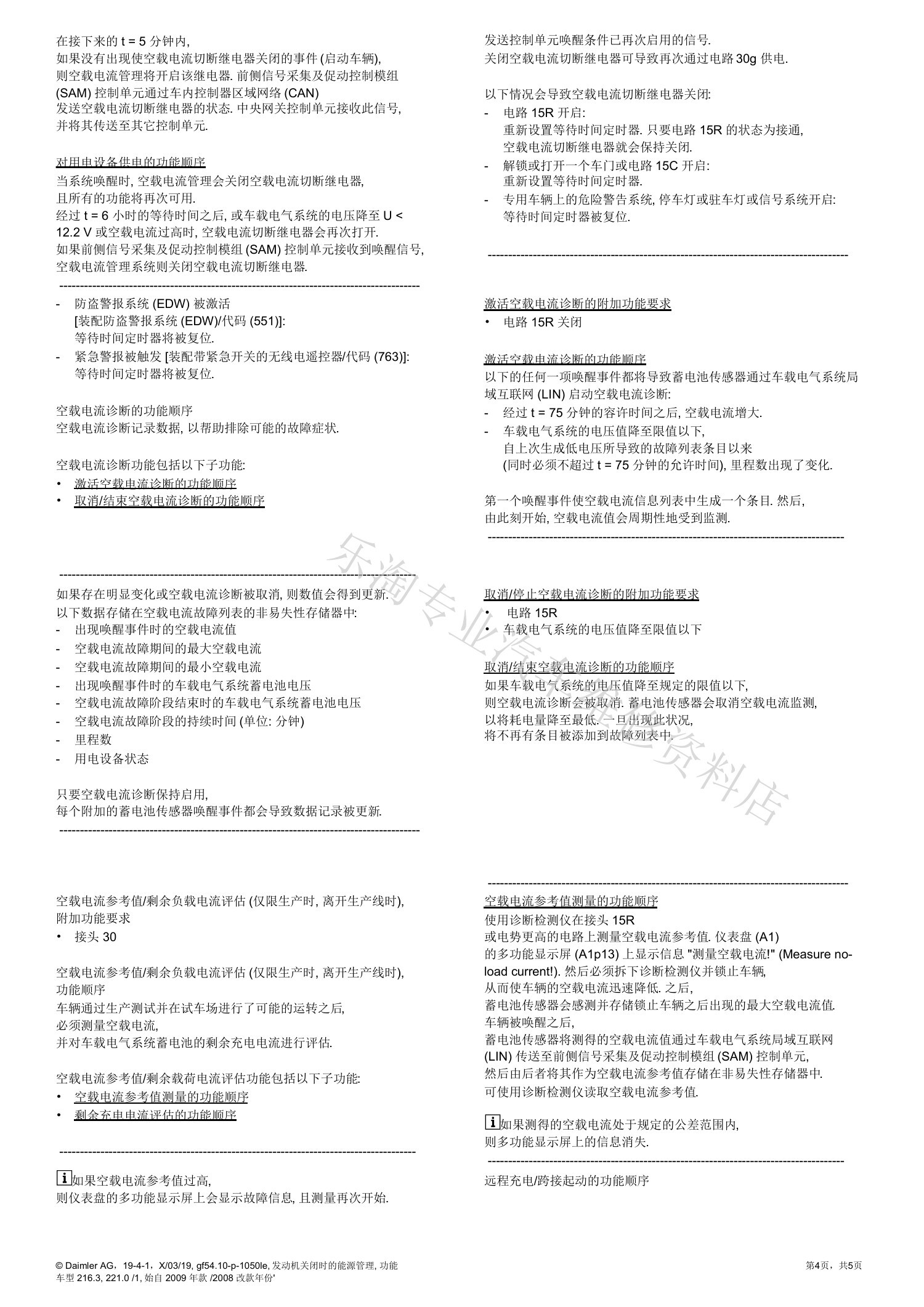

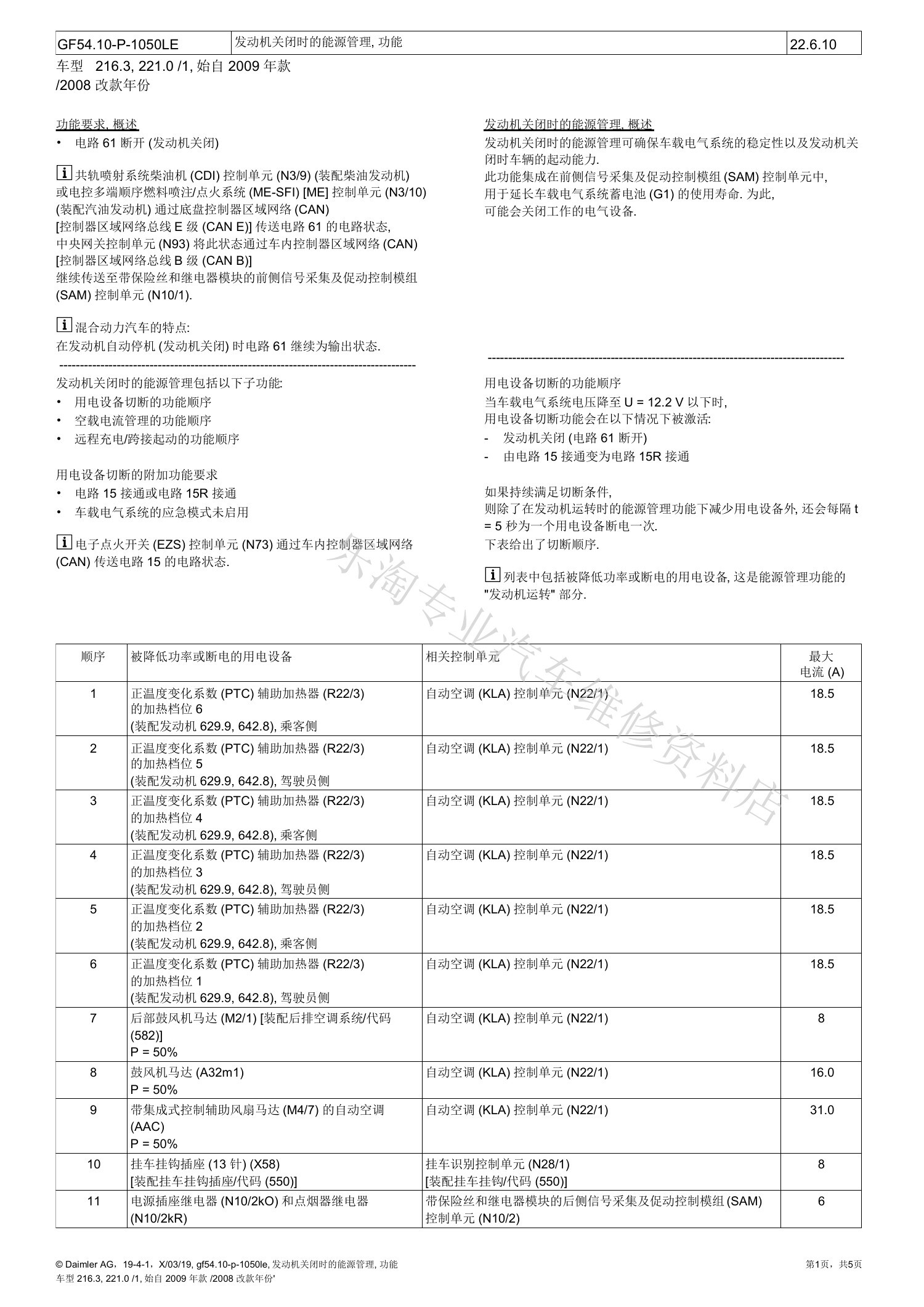

七、供电 能源管理系统：4 发动机关闭时的功能

该部分说明系统的工作条件、输入输出和控制过程，可用于确定故障发生在哪个功能阶段。
