第 1 页

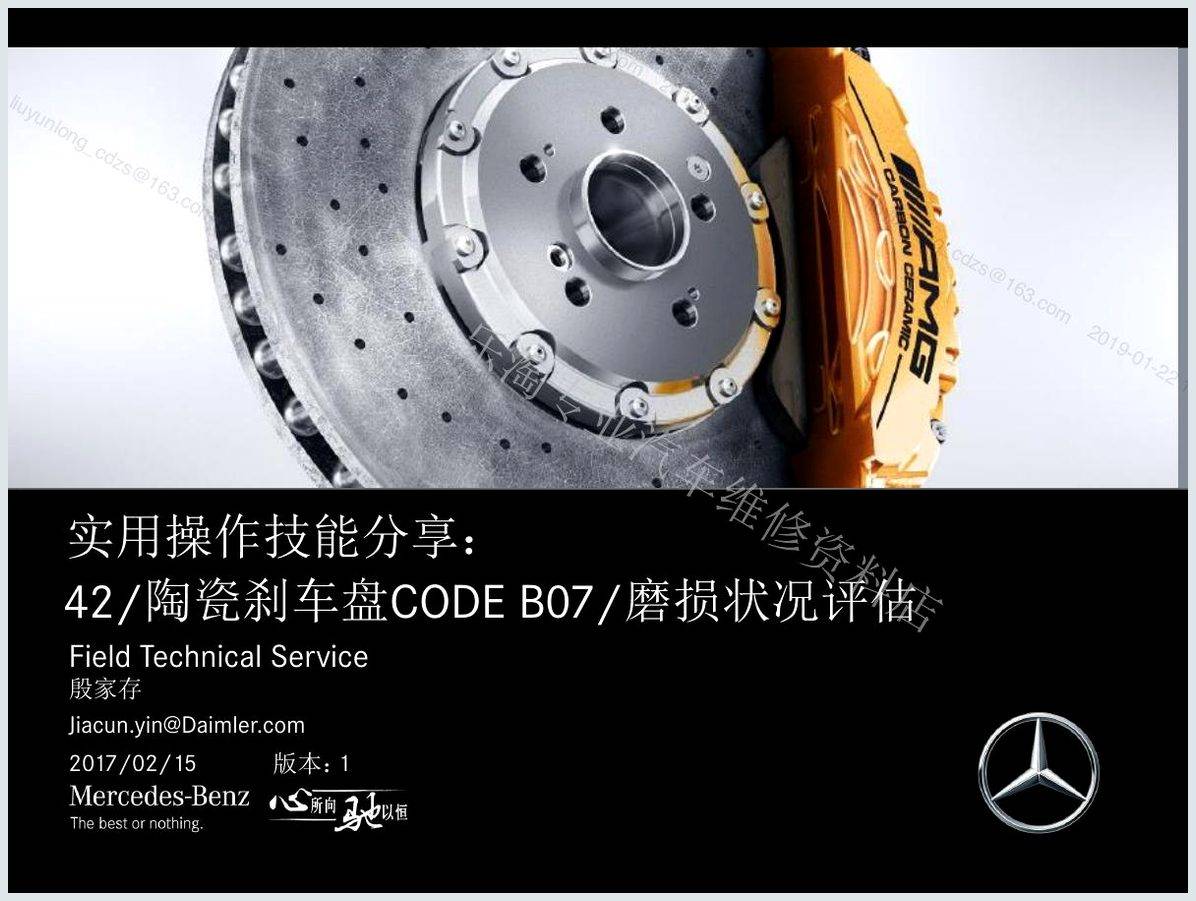

Field Technical Service 实用操作技能分享： 版本： 殷家存 42/陶瓷刹车盘CODE B07/磨损状况评估 Jiacun.yin@Daimler.com 2017/02/15 1

第 2 页

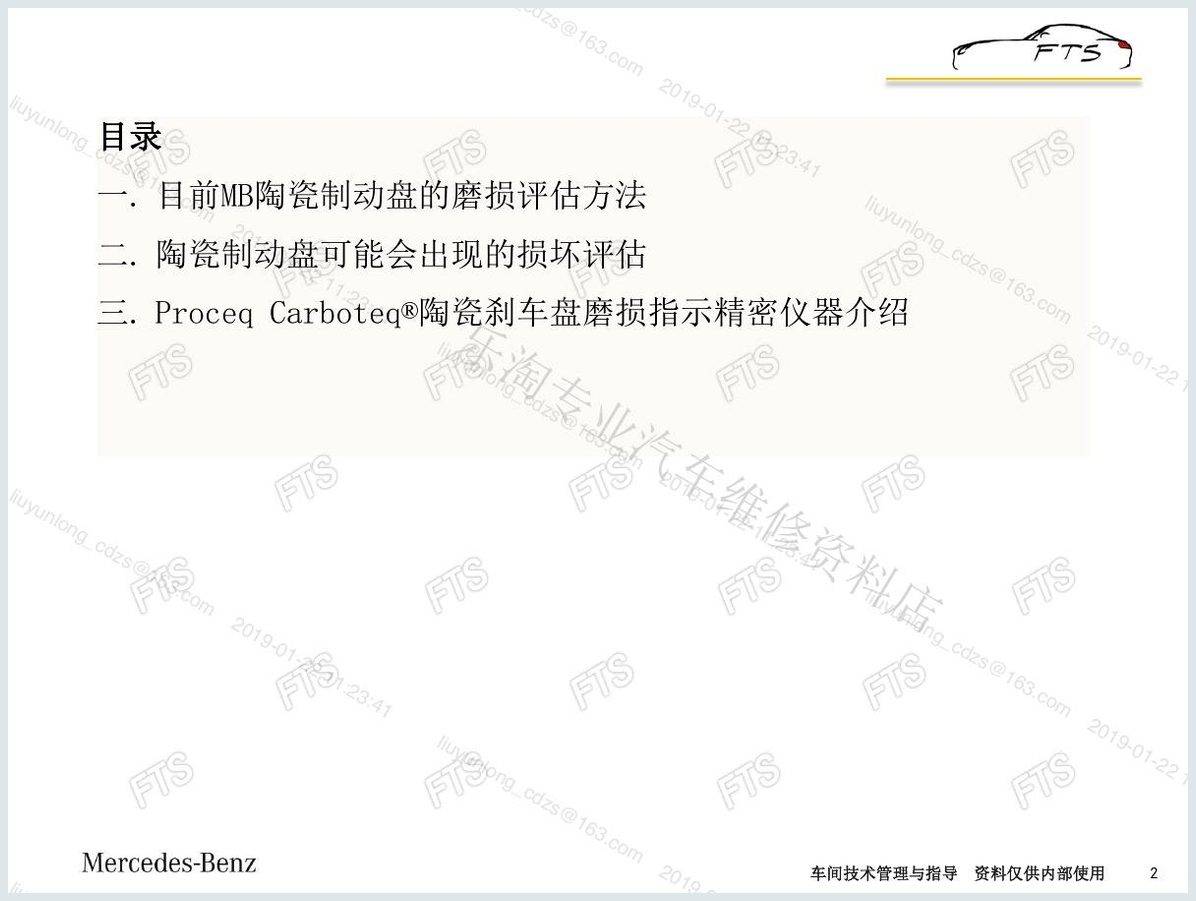

2 目录 一. 目前MB陶瓷制动盘的磨损评估方法 二. 陶瓷制动盘可能会出现的损坏评估 三. Proceq Carboteq®陶瓷刹车盘磨损指示精密仪器介绍 车间技术管理与指导 资料仅供内部使用

第 3 页

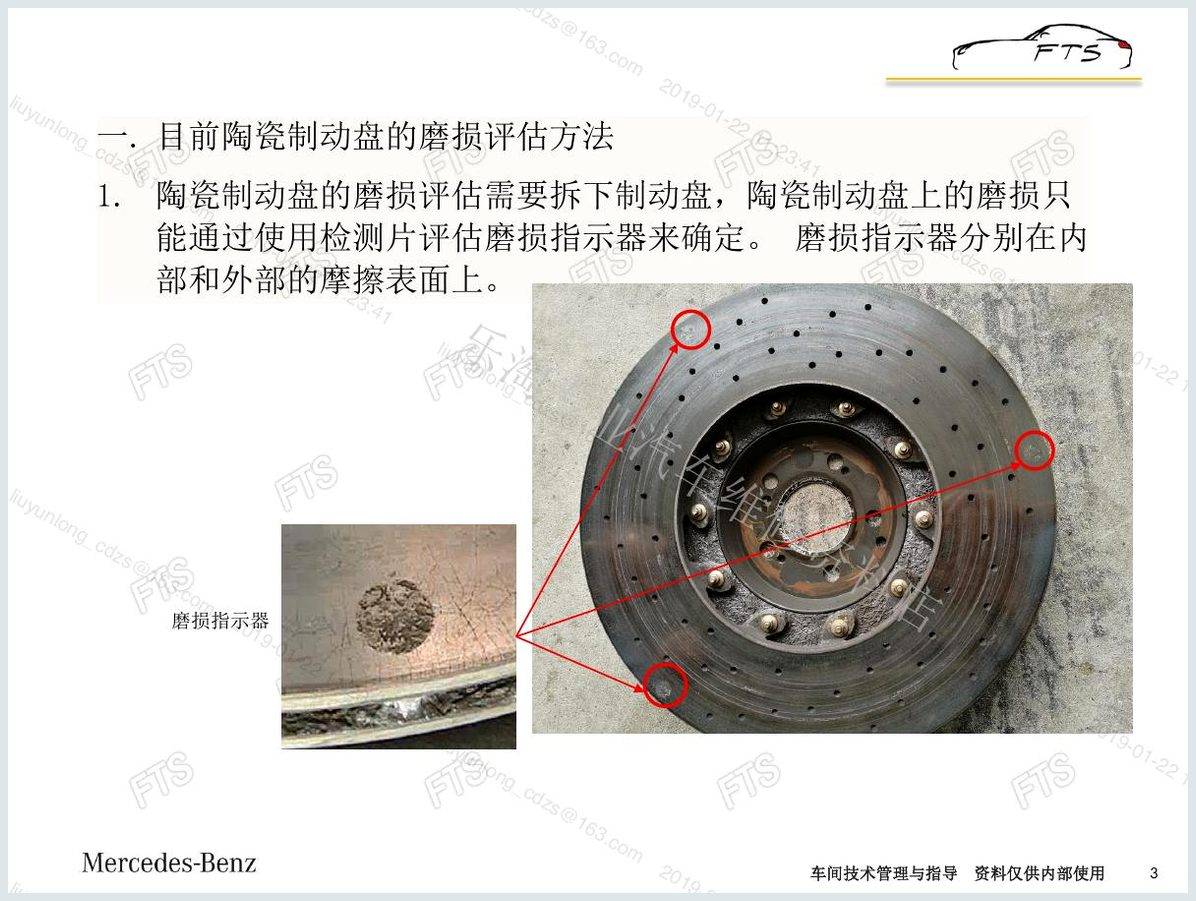

3 一. 目前陶瓷制动盘的磨损评估方法 1. 陶瓷制动盘的磨损评估需要拆下制动盘，陶瓷制动盘上的磨损只 能通过使用检测片评估磨损指示器来确定。 磨损指示器分别在内 部和外部的摩擦表面上。 车间技术管理与指导 资料仅供内部使用 磨损指示器

第 4 页

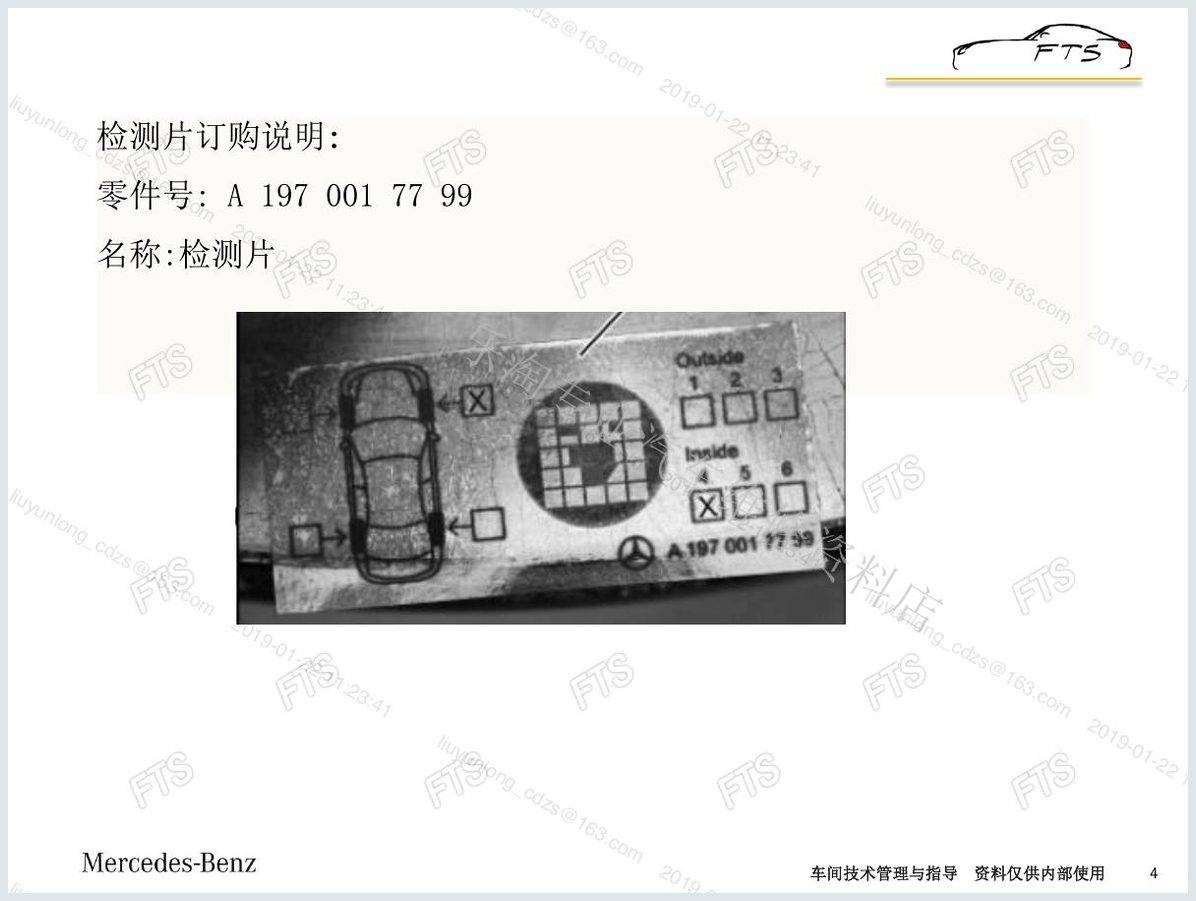

4 检测片订购说明: 零件号: A 197 001 77 99 名称:检测片 车间技术管理与指导 资料仅供内部使用

第 5 页

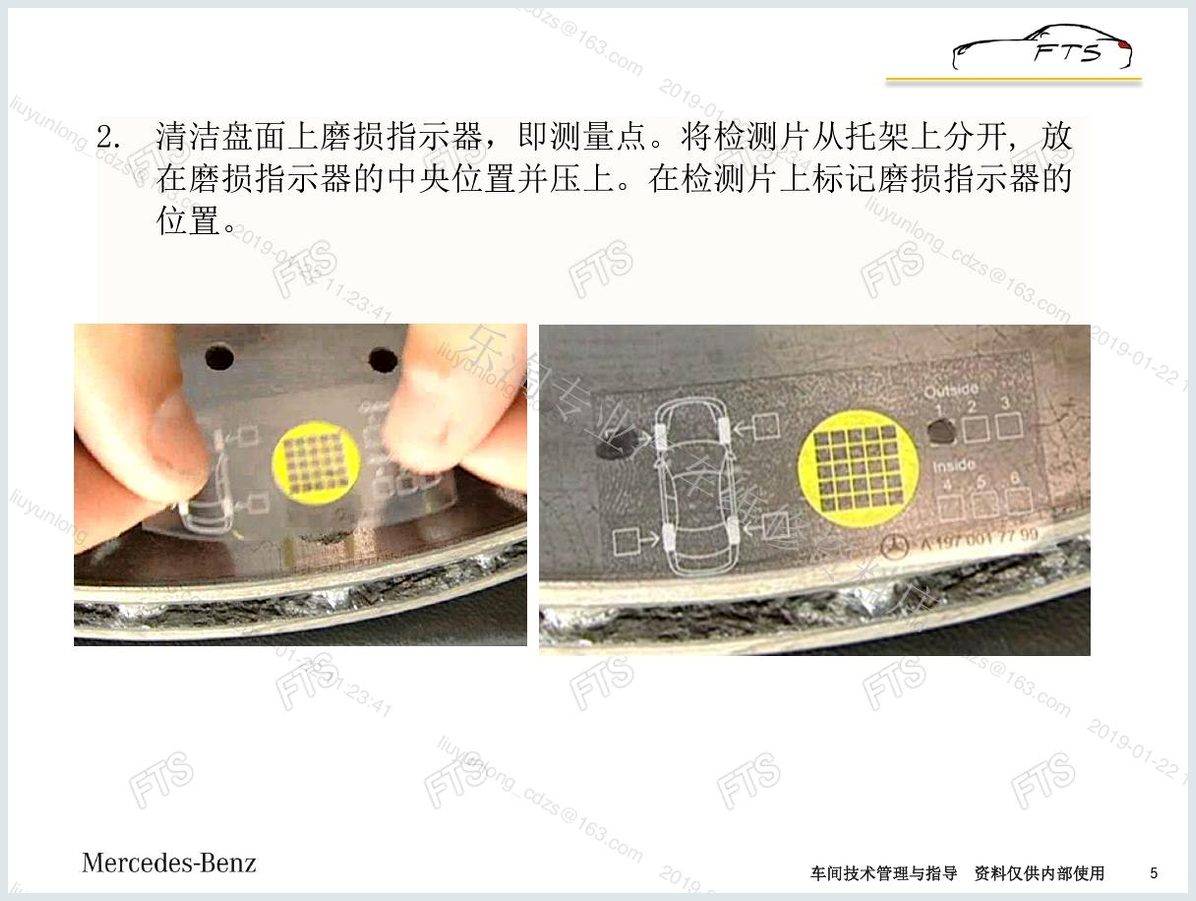

5 2. 清洁盘面上磨损指示器，即测量点。将检测片从托架上分开, 放 在磨损指示器的中央位置并压上。在检测片上标记磨损指示器的 位置。 车间技术管理与指导 资料仅供内部使用

第 6 页

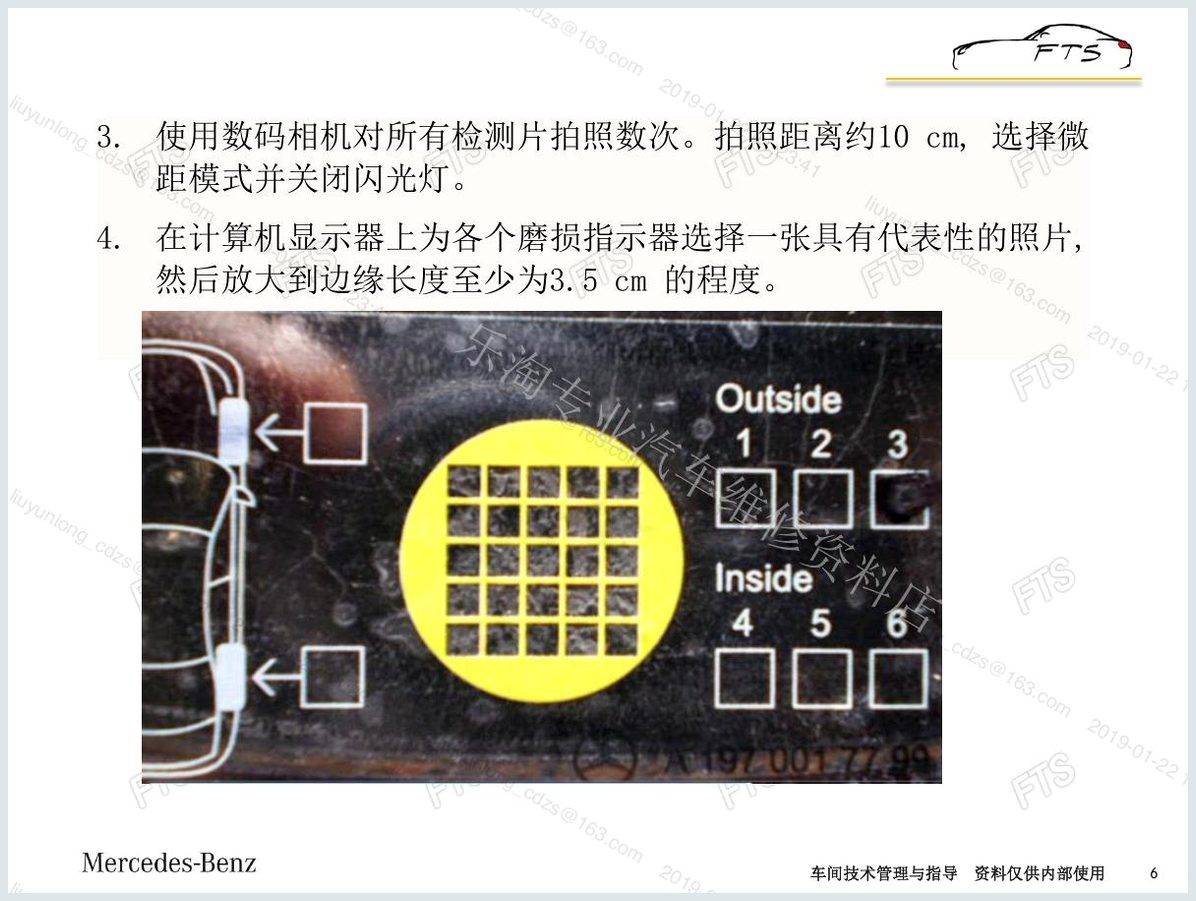

6 3. 使用数码相机对所有检测片拍照数次。拍照距离约10 cm, 选择微 距模式并关闭闪光灯。 4. 在计算机显示器上为各个磨损指示器选择一张具有代表性的照片, 然后放大到边缘长度至少为3.5 cm 的程度。 车间技术管理与指导 资料仅供内部使用

第 7 页

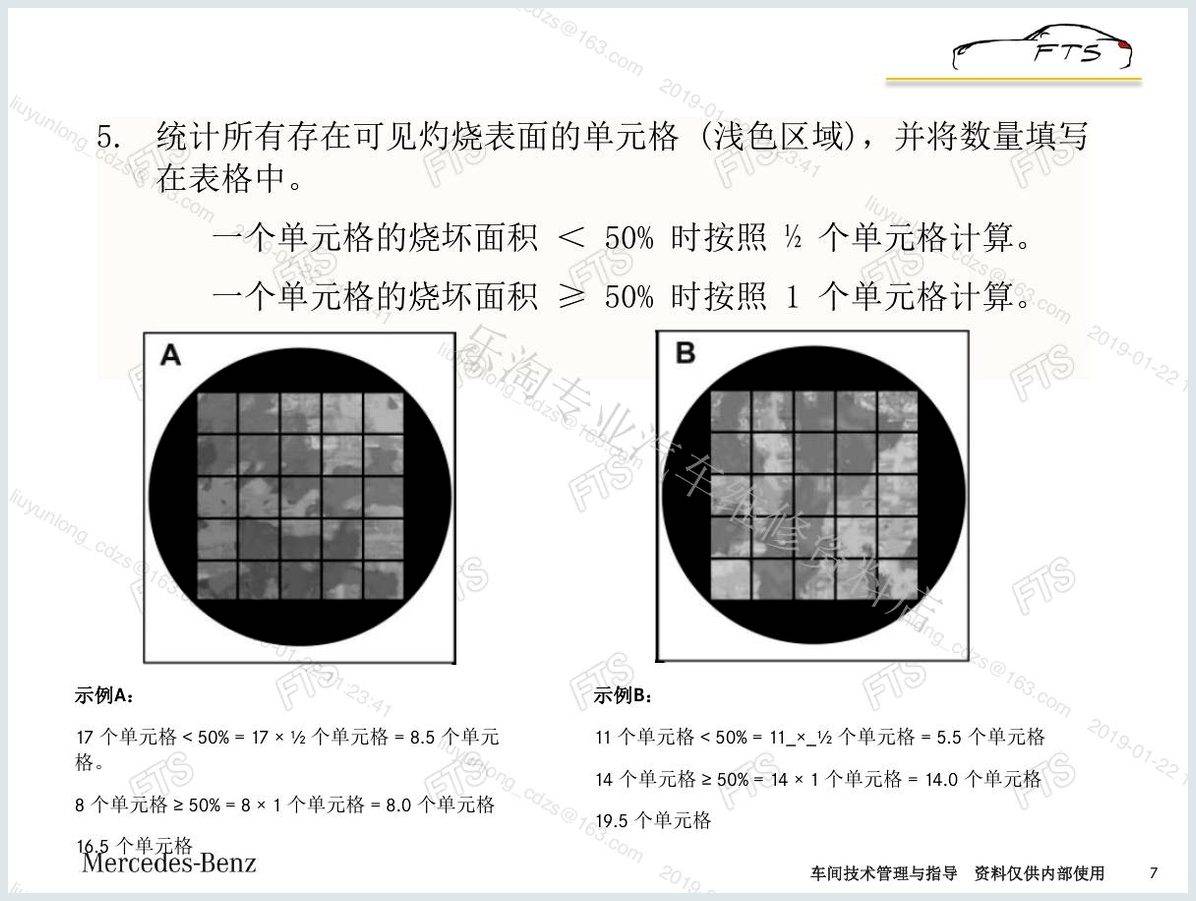

7 5. 统计所有存在可见灼烧表面的单元格 (浅色区域)，并将数量填写 在表格中。 一个单元格的烧坏面积 ＜ 50% 时按照 ½ 个单元格计算。 一个单元格的烧坏面积 ≥ 50% 时按照 1 个单元格计算。 车间技术管理与指导 资料仅供内部使用 示例A： 17 个单元格 < 50% = 17 × ½ 个单元格 = 8.5 个单元 格。 8 个单元格 ≥ 50% = 8 × 1 个单元格 = 8.0 个单元格 16.5 个单元格 示例B： 1 1 个单元格 < 50% = 1 1_× _½ 个单元格 = 5.5 个单元格 14 个单元格 ≥ 50% = 14 × 1 个单元格 = 14.0 个单元格 19.5 个单元格

第 8 页

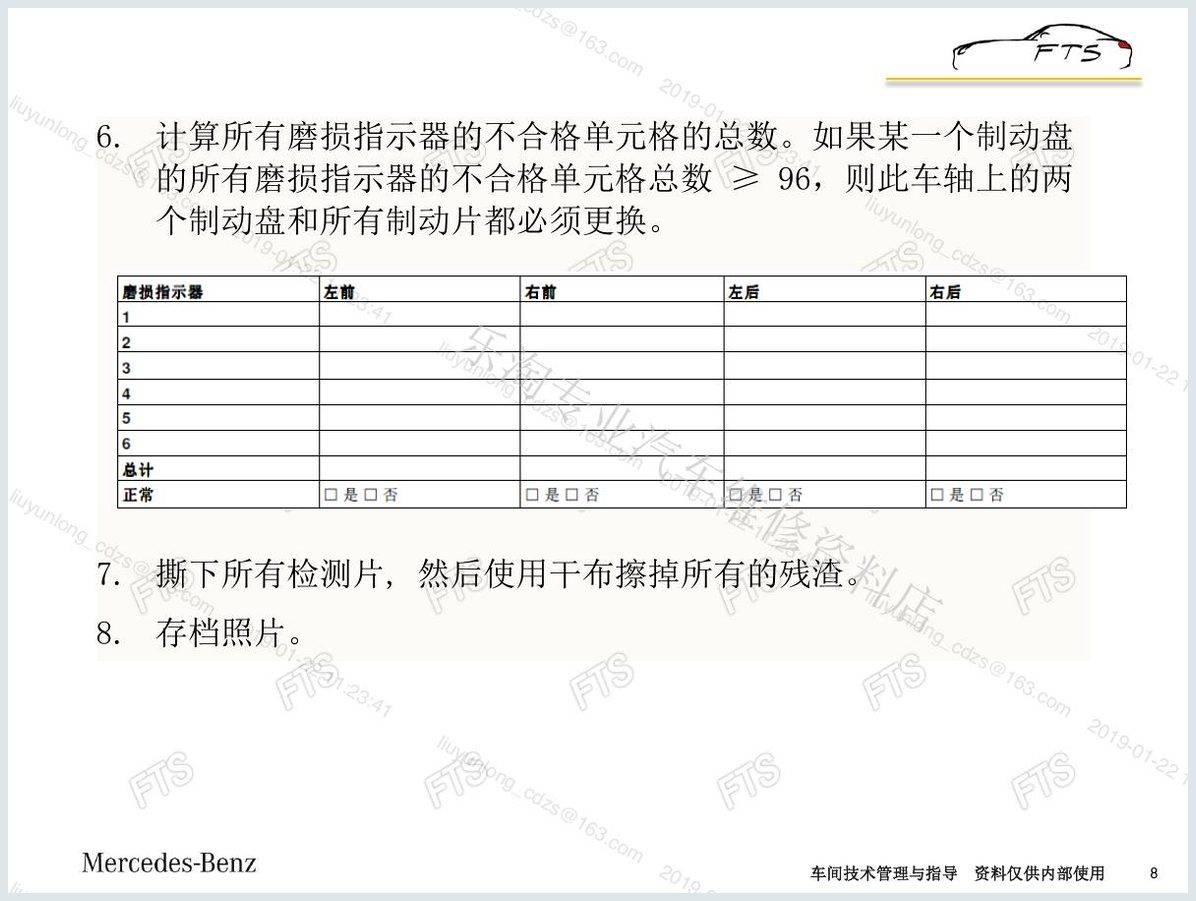

8 6. 计算所有磨损指示器的不合格单元格的总数。如果某一个制动盘 的所有磨损指示器的不合格单元格总数 ≥ 96，则此车轴上的两 个制动盘和所有制动片都必须更换。 7. 撕下所有检测片, 然后使用干布擦掉所有的残渣。 8. 存档照片。 车间技术管理与指导 资料仅供内部使用

第 9 页

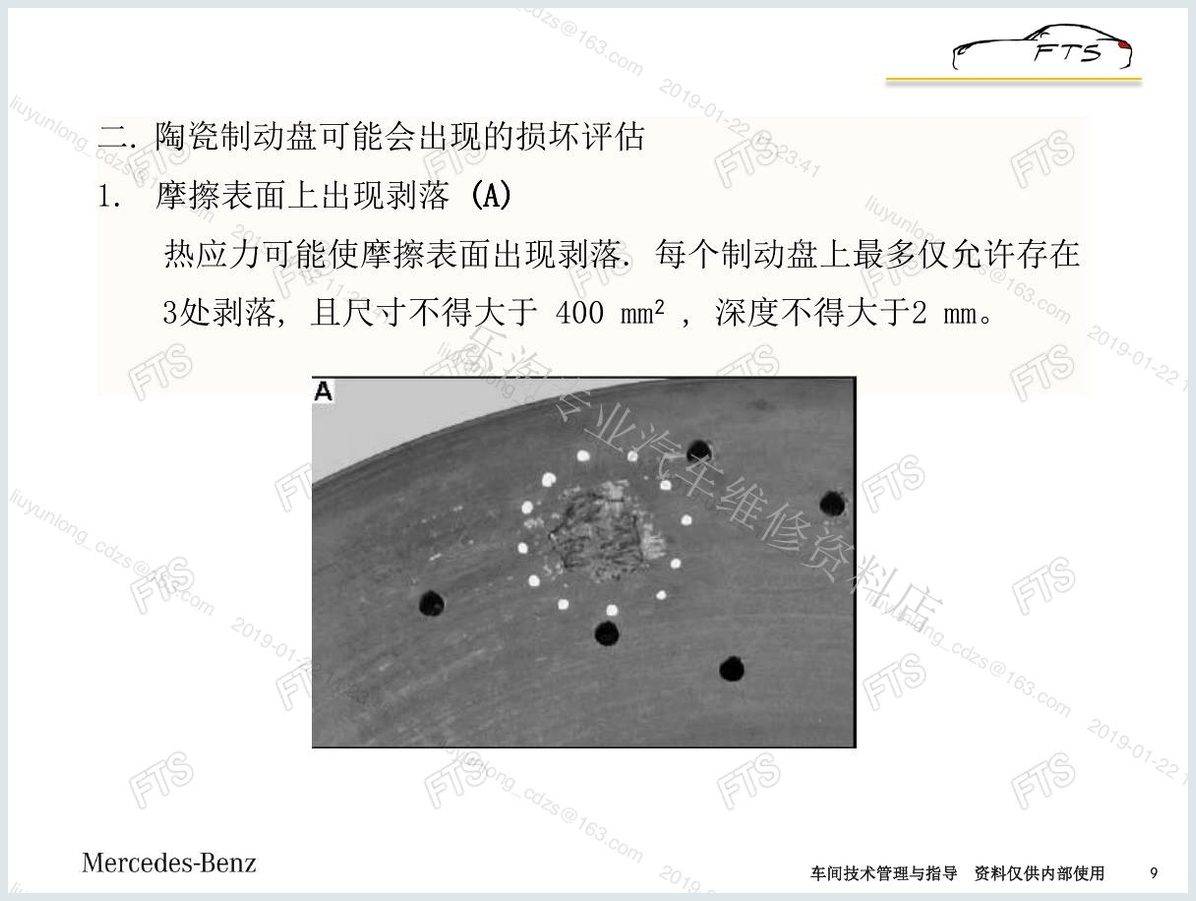

9 二. 陶瓷制动盘可能会出现的损坏评估 1. 摩擦表面上出现剥落 (A) 热应力可能使摩擦表面出现剥落. 每个制动盘上最多仅允许存在 3处剥落, 且尺寸不得大于 400 mm2 , 深度不得大于2 mm。 车间技术管理与指导 资料仅供内部使用

第 10 页

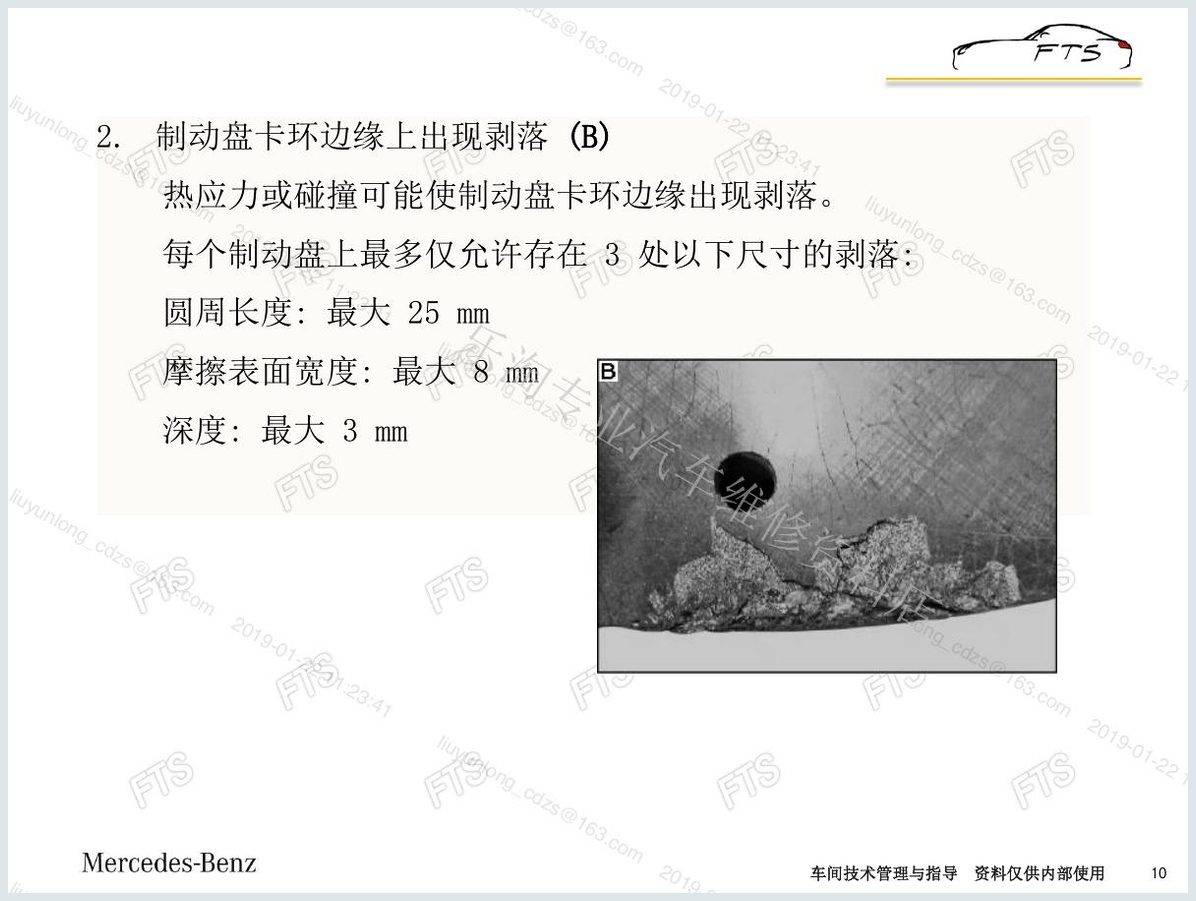

10 2. 制动盘卡环边缘上出现剥落 (B) 热应力或碰撞可能使制动盘卡环边缘出现剥落。 每个制动盘上最多仅允许存在 3 处以下尺寸的剥落: 圆周长度: 最大 25 mm 摩擦表面宽度: 最大 8 mm 深度: 最大 3 mm 车间技术管理与指导 资料仅供内部使用

第 11 页

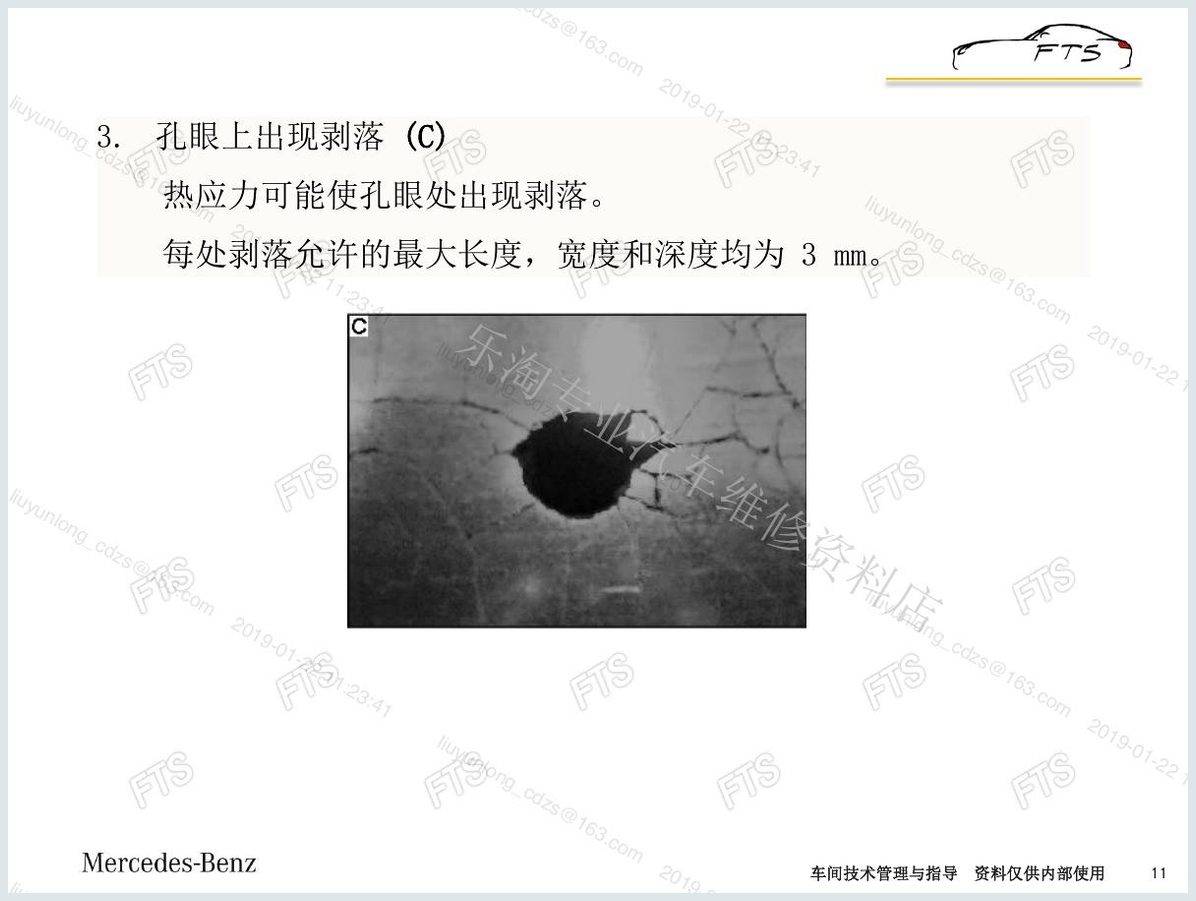

11 3. 孔眼上出现剥落 (C) 热应力可能使孔眼处出现剥落。 每处剥落允许的最大长度，宽度和深度均为 3 mm。 车间技术管理与指导 资料仅供内部使用

第 12 页

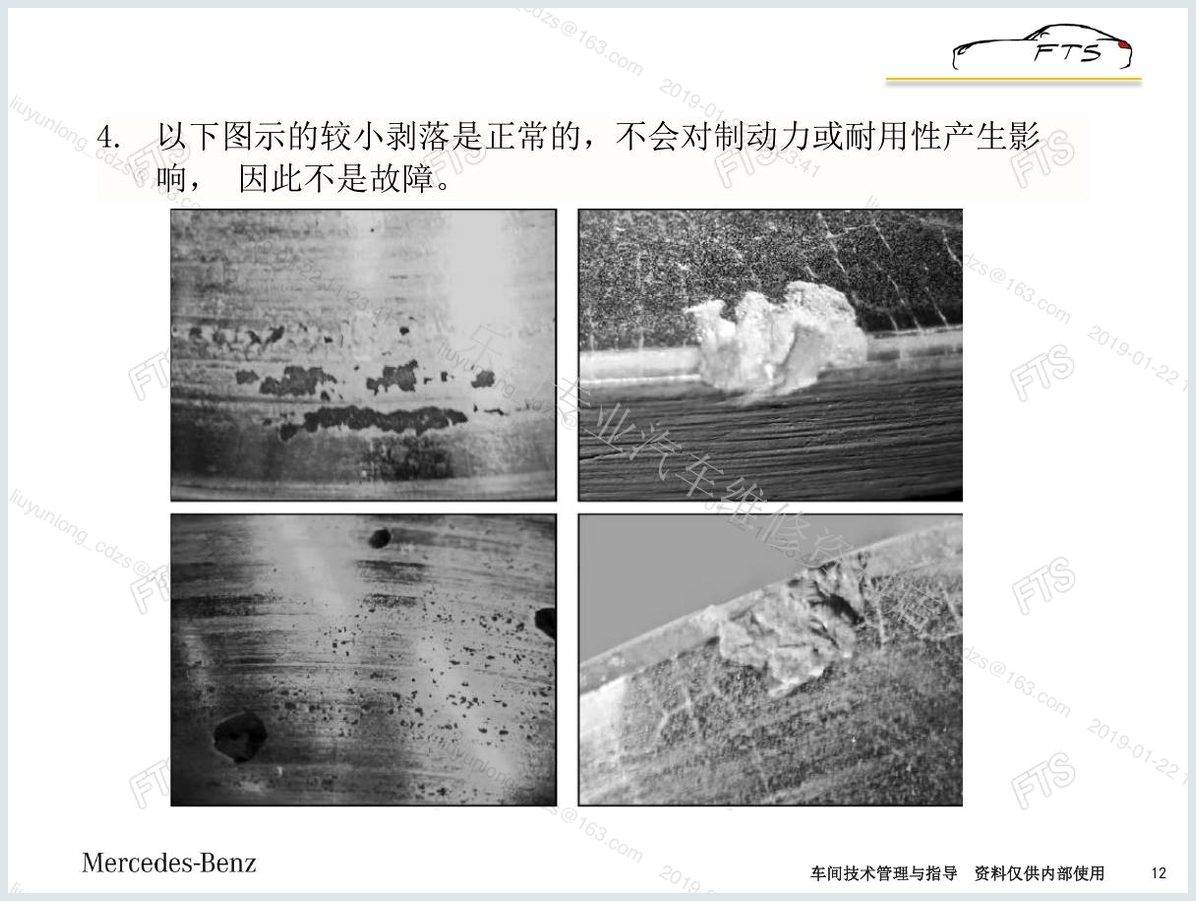

12 4. 以下图示的较小剥落是正常的，不会对制动力或耐用性产生影 响， 因此不是故障。 车间技术管理与指导 资料仅供内部使用

第 13 页

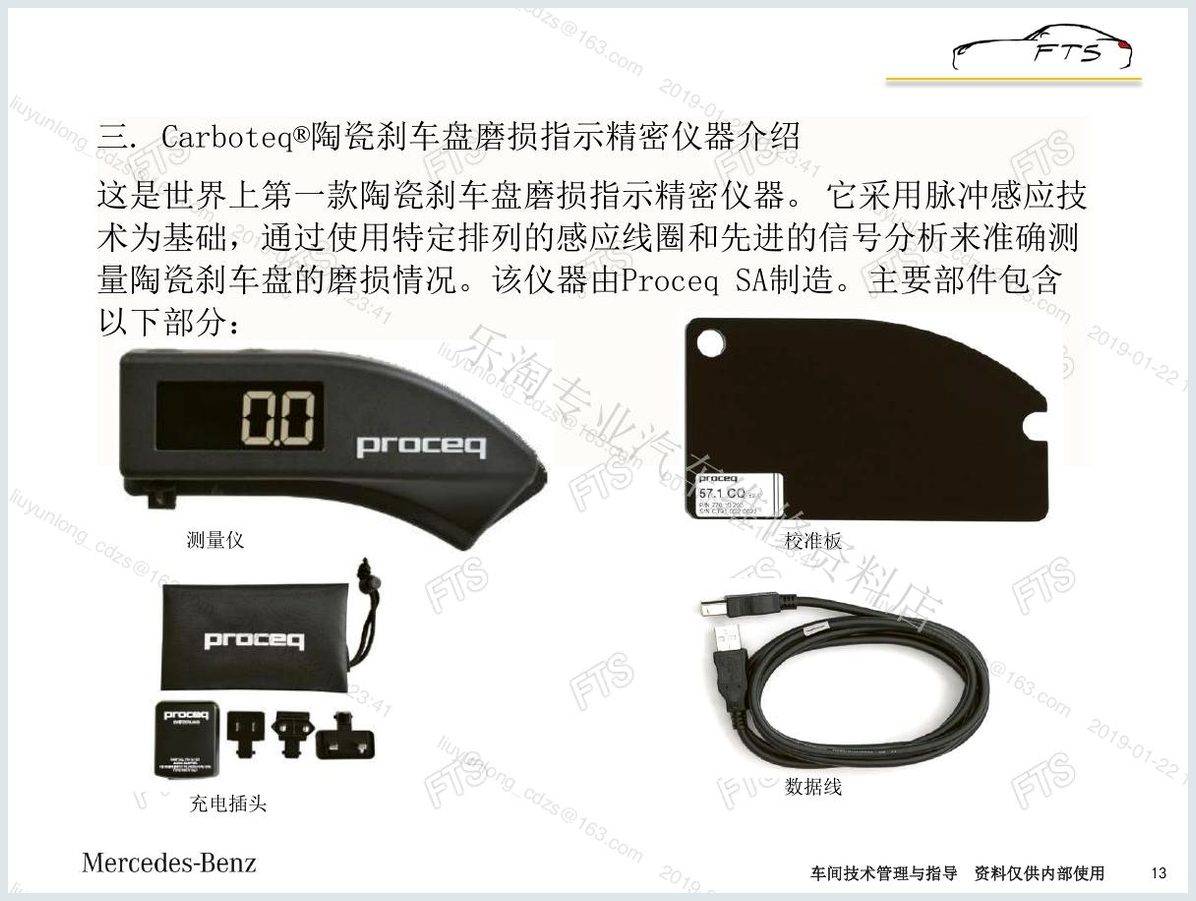

13 三. Carboteq®陶瓷刹车盘磨损指示精密仪器介绍 这是世界上第一款陶瓷刹车盘磨损指示精密仪器。它采用脉冲感应技 术为基础，通过使用特定排列的感应线圈和先进的信号分析来准确测 量陶瓷刹车盘的磨损情况。该仪器由Proceq SA制造。主要部件包含 以下部分： 车间技术管理与指导 资料仅供内部使用 测量仪 充电插头 数据线 校准板

第 14 页

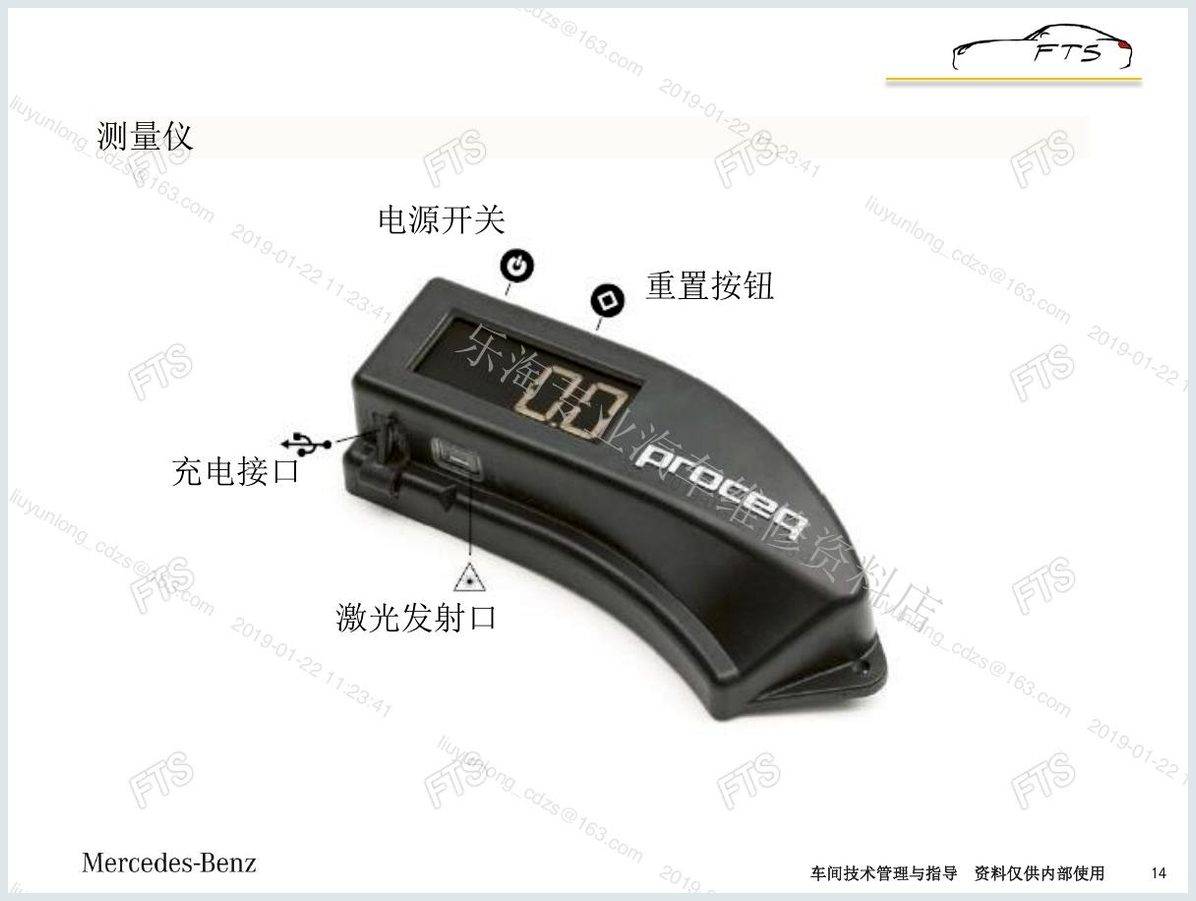

14 测量仪 车间技术管理与指导 资料仅供内部使用 电源开关 重置按钮 激光发射口 充电接口

第 15 页

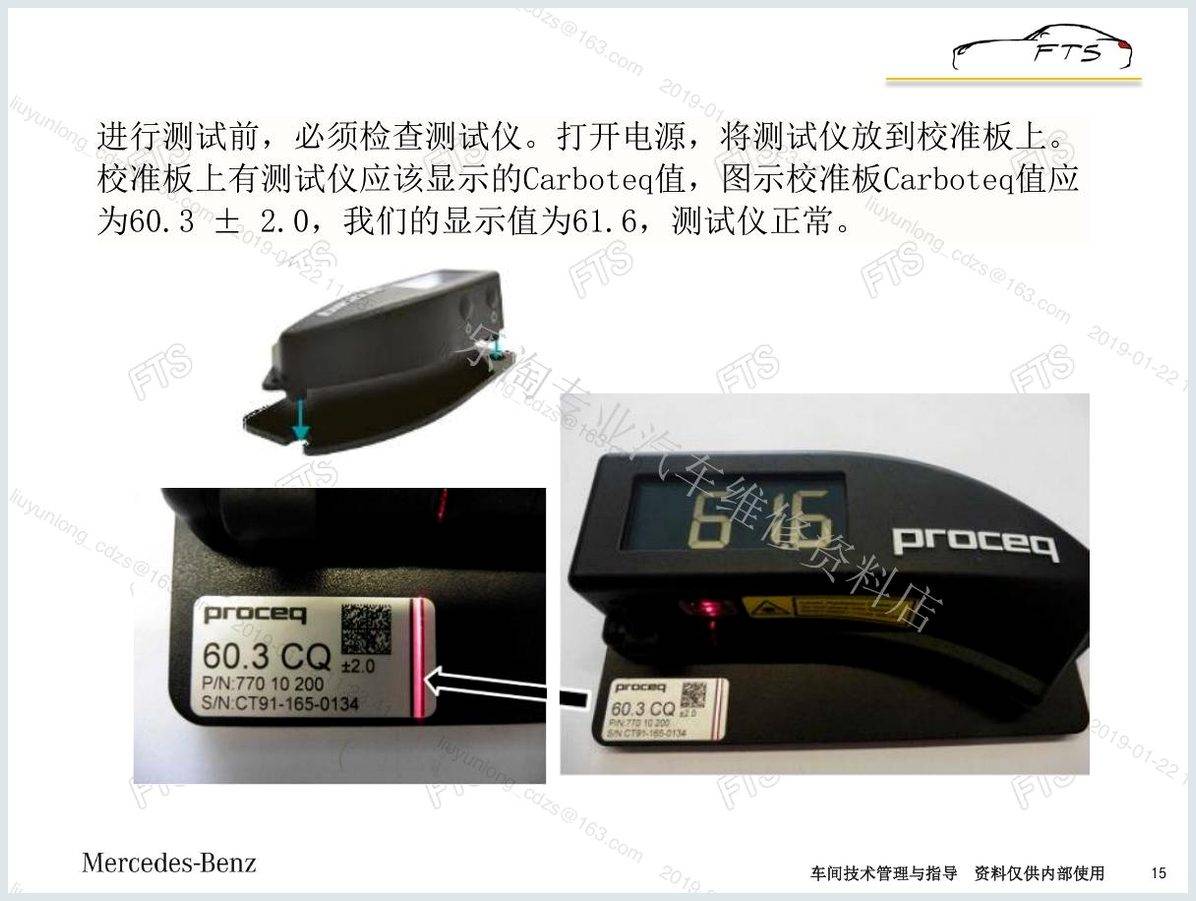

15 进行测试前，必须检查测试仪。打开电源，将测试仪放到校准板上。 校准板上有测试仪应该显示的Carboteq值，图示校准板Carboteq值应 为60.3 ± 2.0，我们的显示值为61.6，测试仪正常。 车间技术管理与指导 资料仅供内部使用

第 16 页

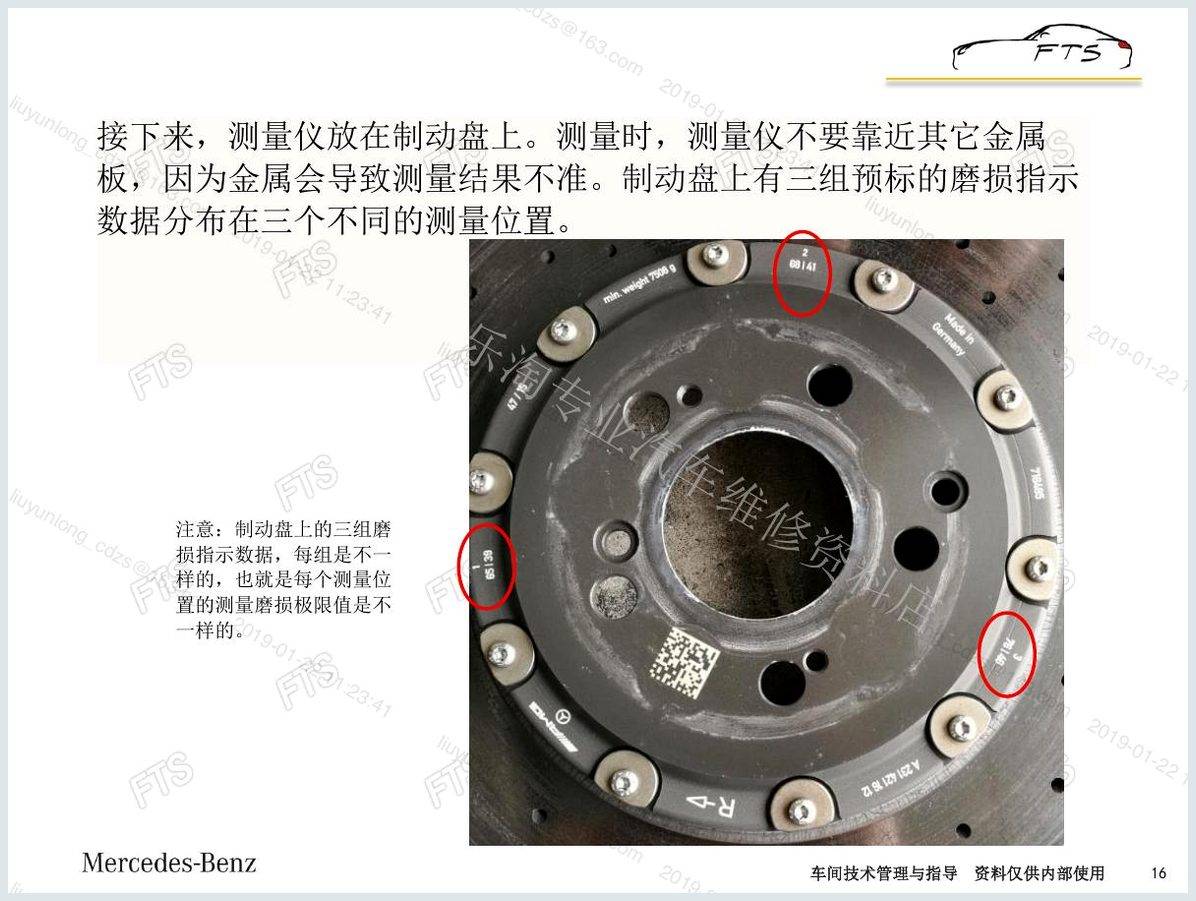

16 接下来，测量仪放在制动盘上。测量时，测量仪不要靠近其它金属 板，因为金属会导致测量结果不准。制动盘上有三组预标的磨损指示 数据分布在三个不同的测量位置。 车间技术管理与指导 资料仅供内部使用 注意：制动盘上的三组磨 损指示数据，每组是不一 样的，也就是每个测量位 置的测量磨损极限值是不 一样的。

第 17 页

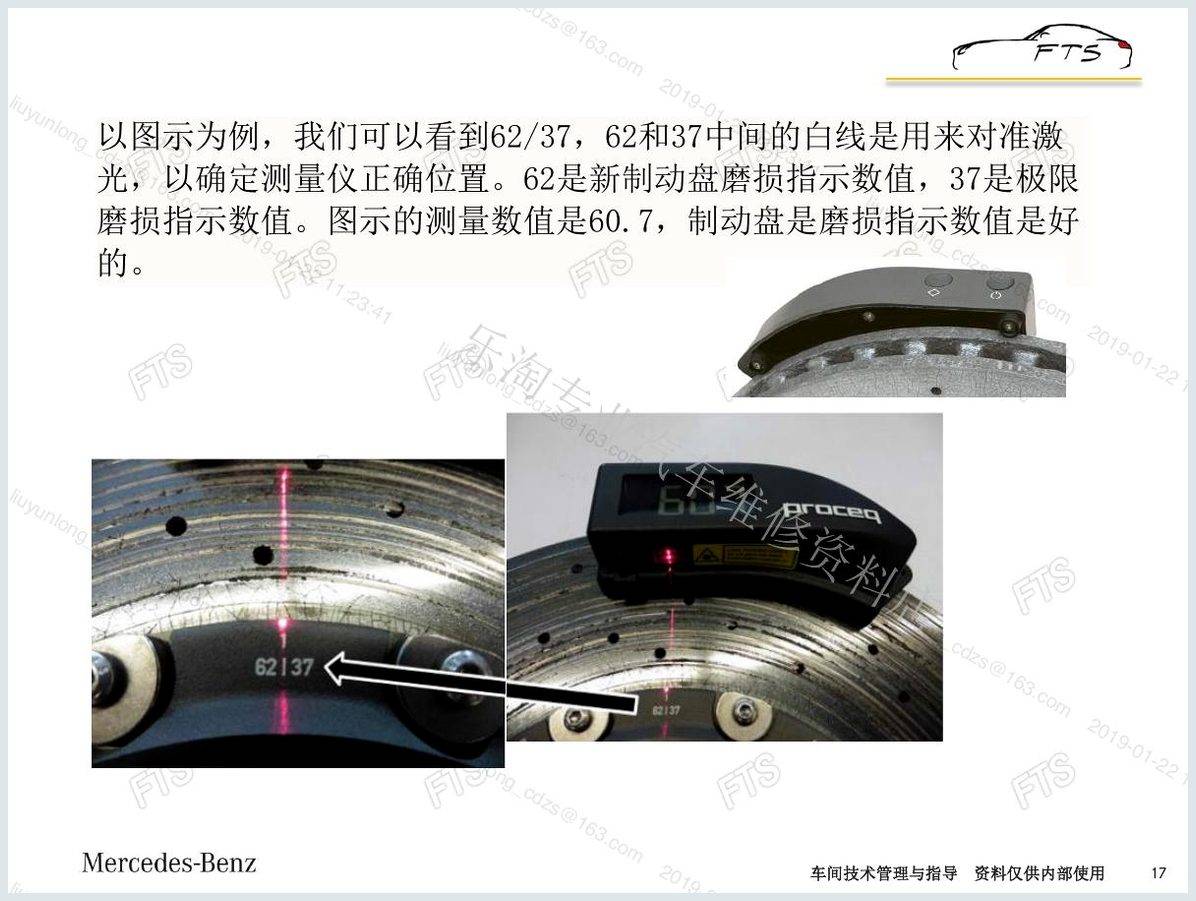

17 以图示为例，我们可以看到62/37，62和37中间的白线是用来对准激 光，以确定测量仪正确位置。62是新制动盘磨损指示数值，37是极限 磨损指示数值。图示的测量数值是60.7，制动盘是磨损指示数值是好 的。 车间技术管理与指导 资料仅供内部使用

第 18 页

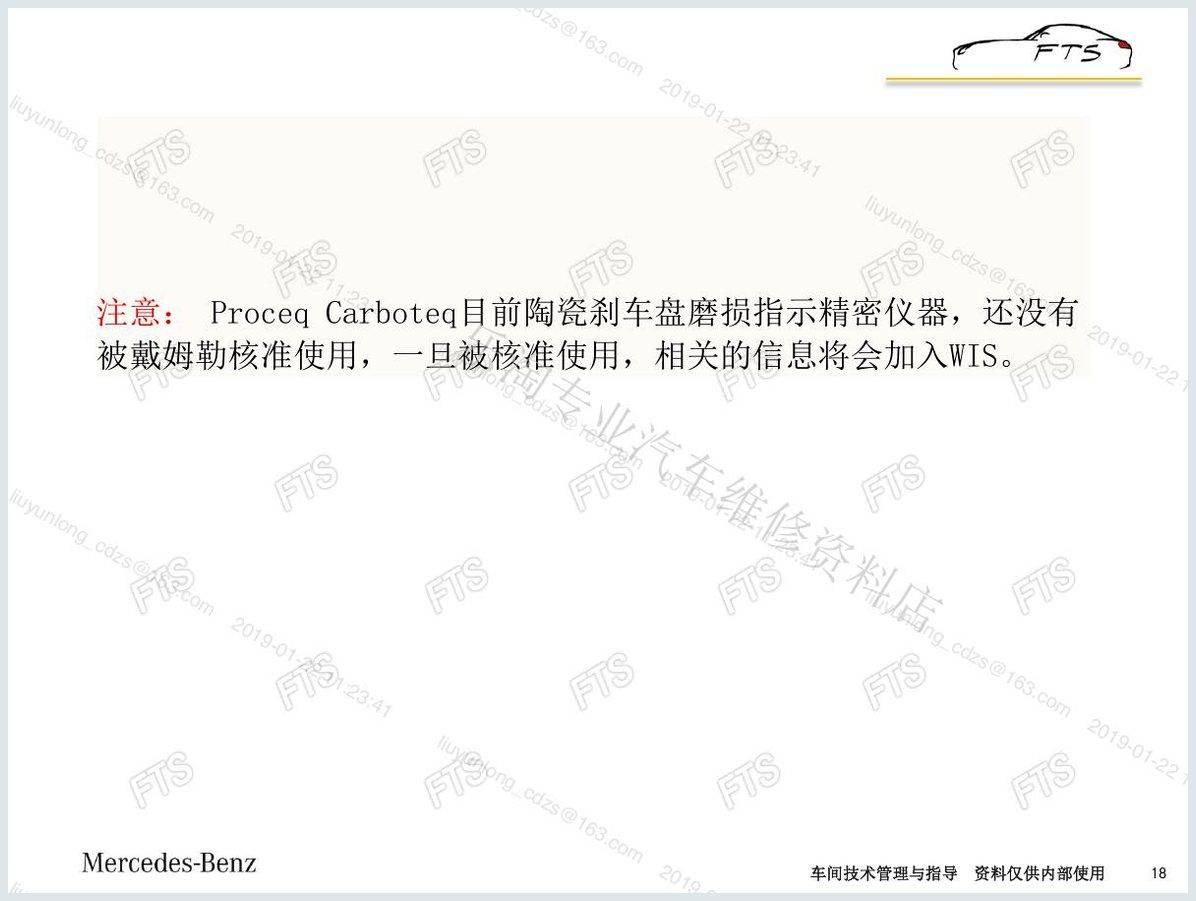

18 注意： Proceq Carboteq目前陶瓷刹车盘磨损指示精密仪器，还没有 被戴姆勒核准使用，一旦被核准使用，相关的信息将会加入WIS。 车间技术管理与指导 资料仅供内部使用
