特斯拉 Model Y L 左侧B柱出风口更换：三颗1.3 Nm、六定位夹与饰板复装

Model Y L左侧B柱上部出风口由三颗T20螺钉和六个定位夹固定，螺钉复装1.3 Nm。前置风管另有四颗T20螺钉，同为1.3 Nm；两组紧固件要分别核对。

适用位置与紧固分组

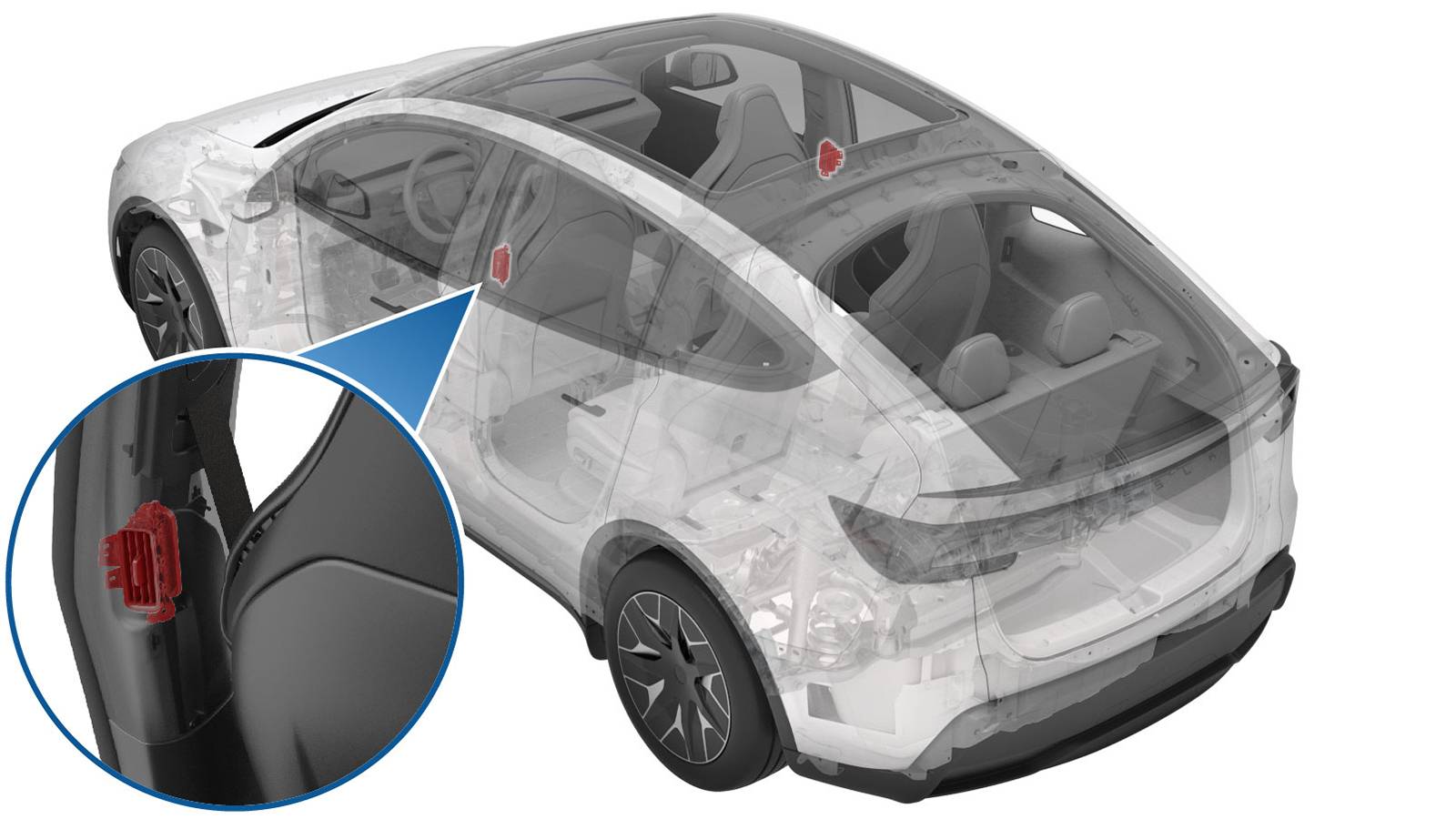

本文依据2026年8月9日Model Y L专用原厂出风口及关联饰板、风管程序，处理左侧B柱上部可调出风口。需先移出上饰板总成、拆下风管，才能从背面操作出风口。

• 出风口：三颗T20螺钉，1.3 Nm；六个定位夹。
• 风管：四颗可重复使用T20螺钉，1.3 Nm。
• B柱上饰板总成：五个卡子、两个定位销。
• 工具：T20套筒、0.10–2.0 Nm数字扭矩螺丝刀、饰板工具和安全带释放工具1133787-00-A。

出风口页面的扭矩表标题和四颗螺钉描述实际对应前置风管；出风口拆卸及安装正文均写三颗，安装正文明确1.3 Nm，原厂图片也分别显示三颗出风口螺钉与四颗风管螺钉，应按部件区分。

先释放安全带机械连接

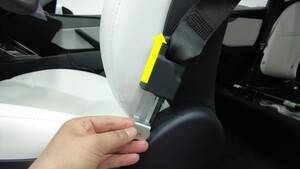

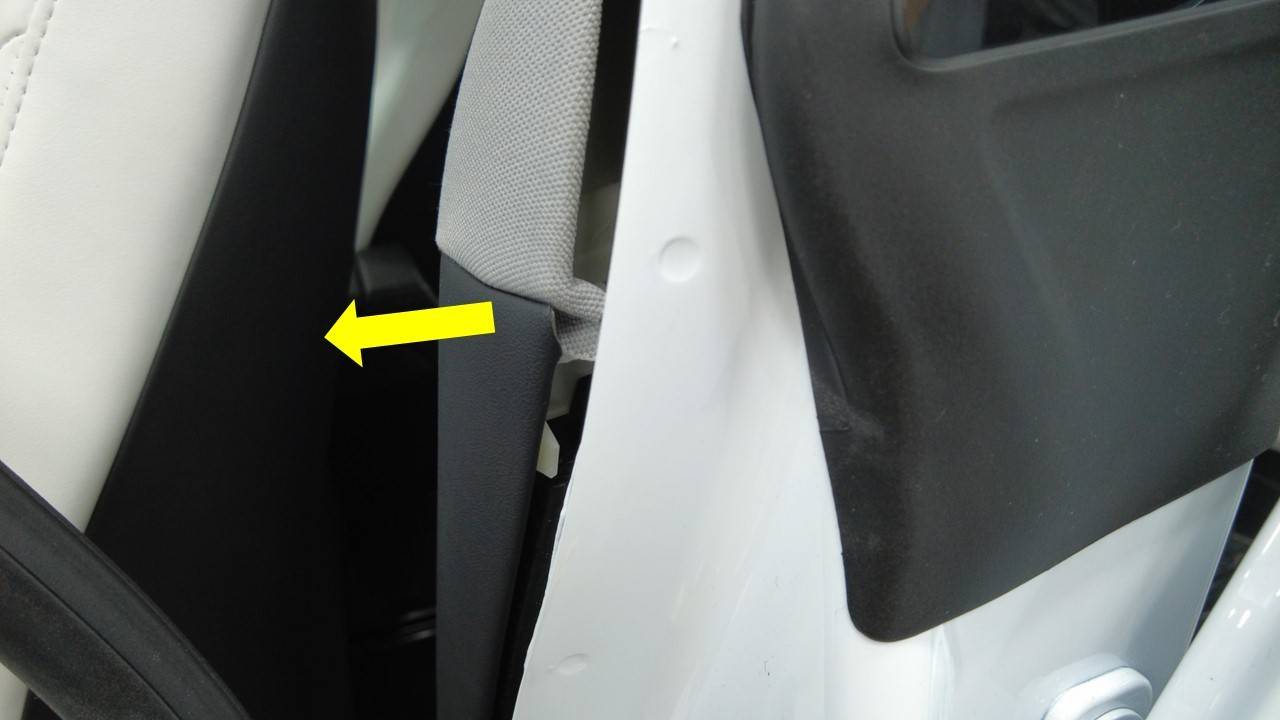

将左前座椅向前移动。把安全带释放工具1133787-00-A插入安全带预紧器连接件底部，将安全带从预紧器的机械连接处释放。该步骤操作机械连接件，不拆预紧器本体或其电气接口。

端盖、A柱下饰板和C柱下饰板

打开左前车门并降窗，部分松开覆盖仪表板左端盖的前门主密封条，释放端盖卡子并移下端盖。此步骤按原厂要求戴防割手套。

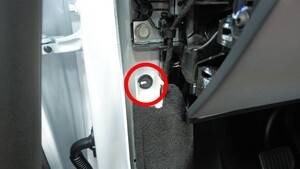

释放A柱下饰板最上方卡子，将最后端向上拉以释放卡子和锁片，再将整个饰板向后移出。

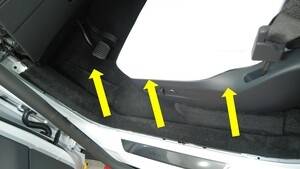

打开左后车门并降窗，部分释放后门主密封条下部。戴防割手套，向上撬动C柱下饰板以释放卡子与导片并移下，保留前后门密封条以便之后正确复位。

移下B柱下饰板，再取上饰板总成

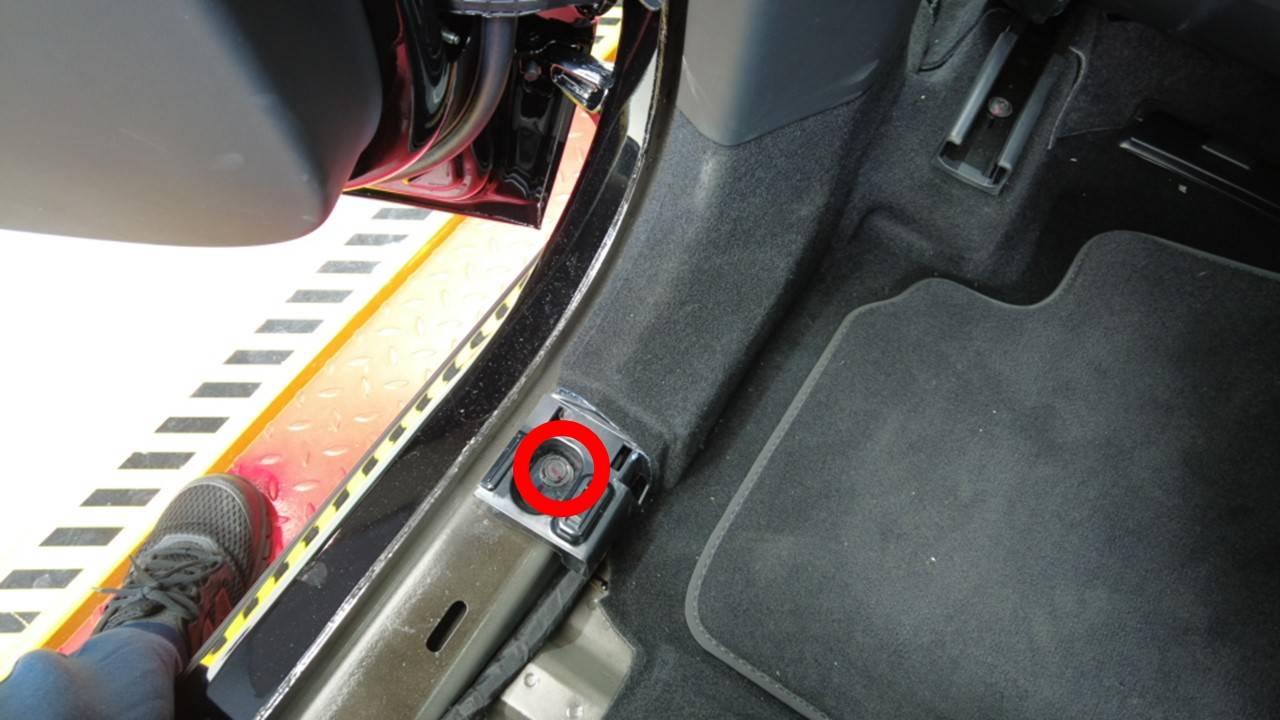

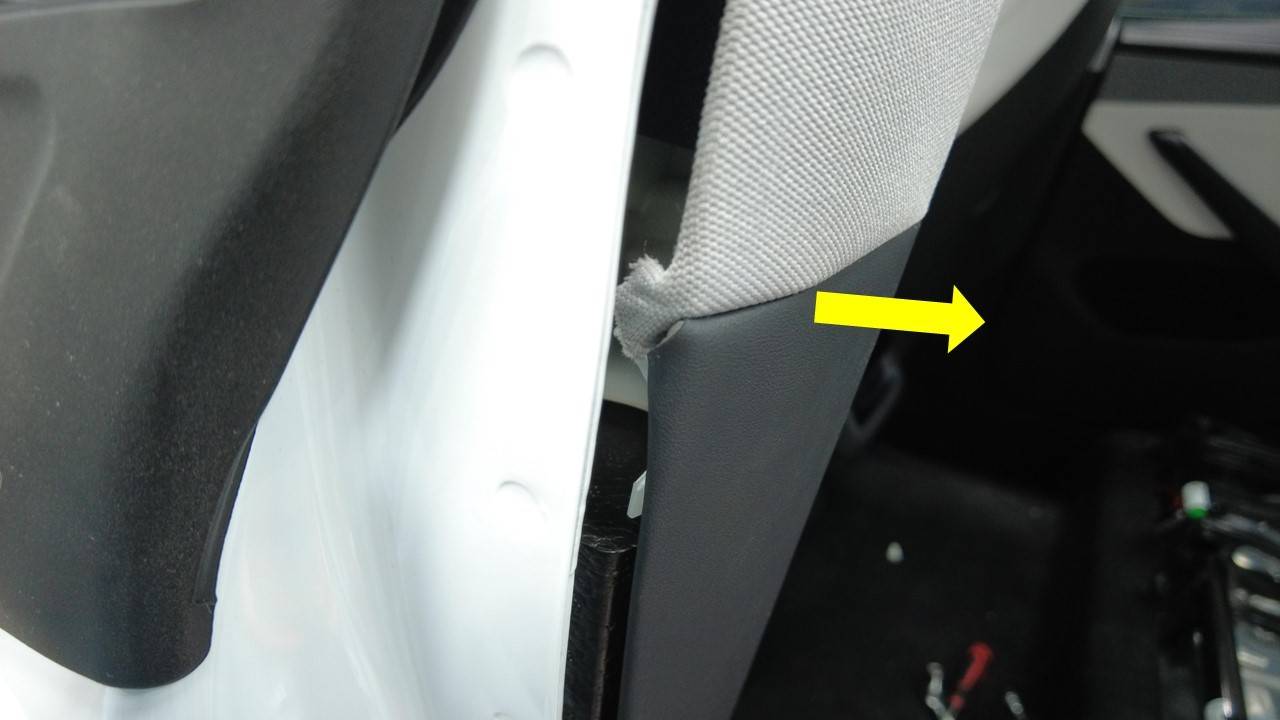

拆B柱下饰板底部推拉式卡子。释放顶部两侧卡子，先将上部向内撬，再拉下部释放其余卡子，移下饰板。

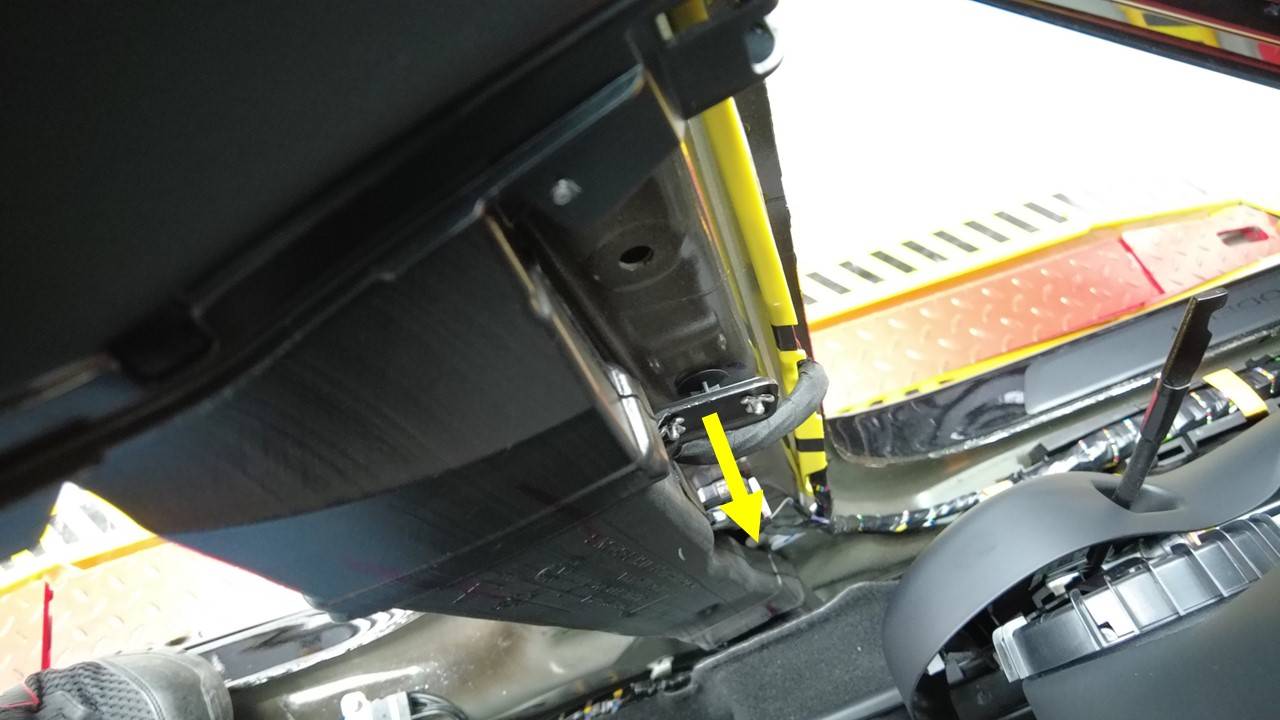

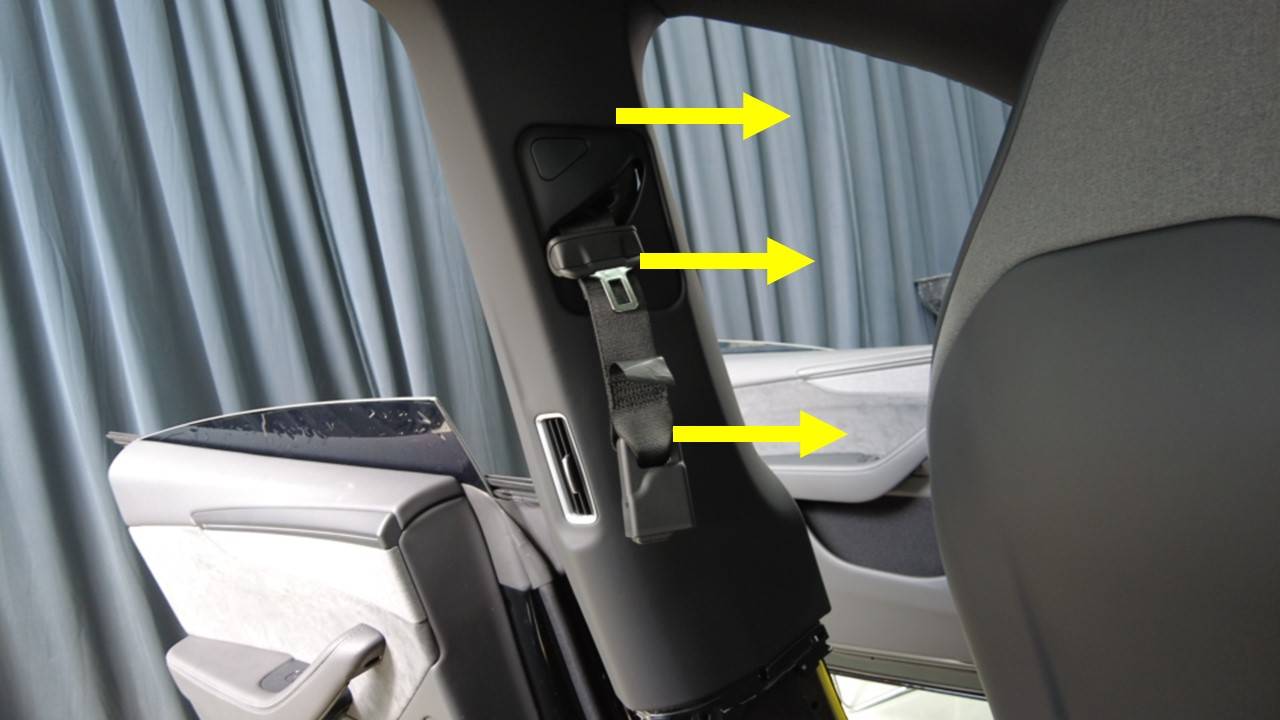

释放把B柱下部风管固定到车身的一处卡子。上饰板总成先从底部向内拉，再拉顶部释放剩余卡子，五个卡子解除后，将安全带从饰板开孔滑出，移走上饰板总成。

拆四颗风管螺钉，再拆三颗出风口螺钉

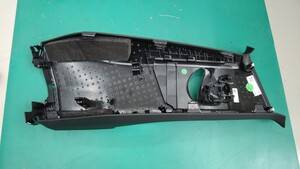

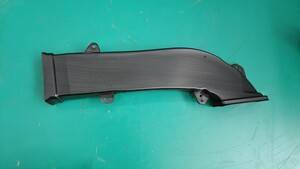

从取下的B柱上饰板总成上拆风管四颗T20螺钉，移走风管。此四颗按风管原厂表可重复使用，复装1.3 Nm。

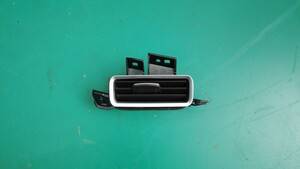

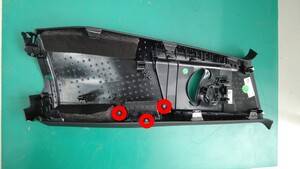

拆出风口三颗T20螺钉，再释放六个定位夹，从上饰板总成上移下出风口。不要将六个定位夹当作螺钉位置，也不要在定位夹仍固定时硬撬可调叶片。

出风口、风管及B柱上饰板复装

先装回出风口六个定位夹，确认全部完全接合，再安装出风口三颗T20螺钉，紧固至1.3 Nm。将风管放回上饰板总成，安装另四颗T20螺钉，按风管表列1.3 Nm紧固。

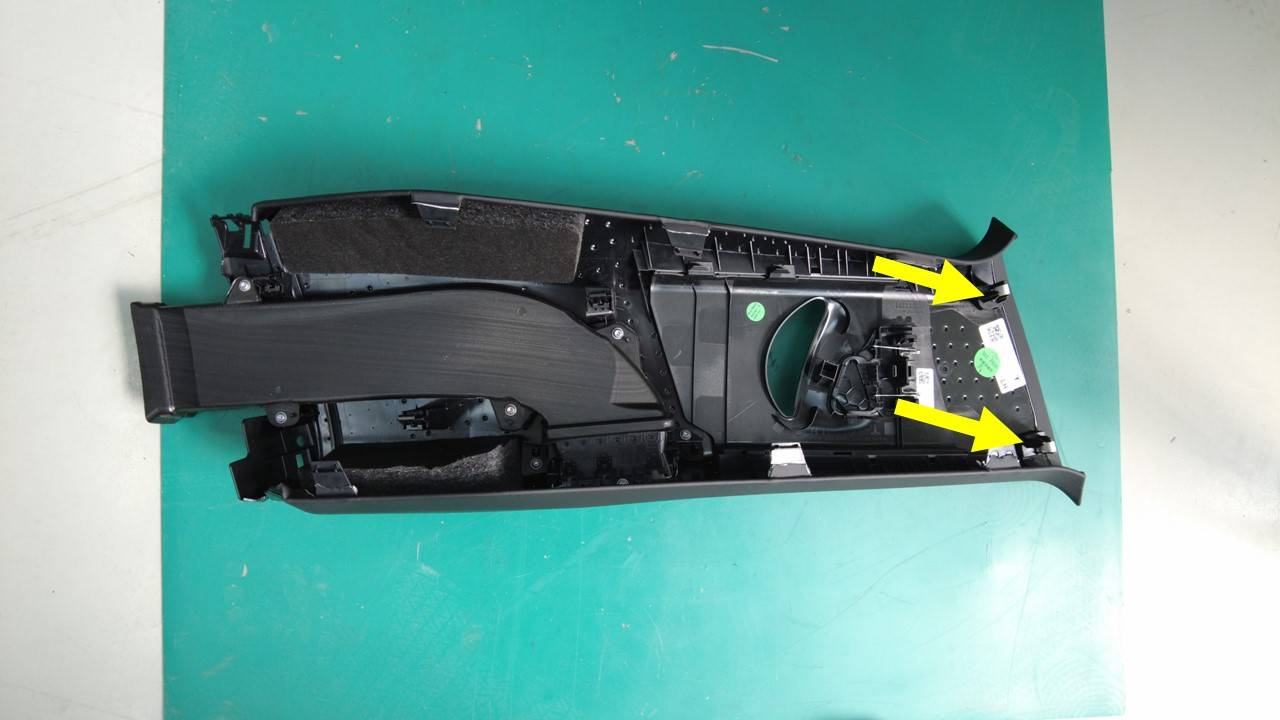

将安全带从上饰板开孔穿过，对接通风口，两个定位销与车身卡槽对正，再固定上饰板总成五个卡子。恢复B柱下部风管固定到车身的一处卡子。

下饰板、机械连接与密封条收尾

B柱下饰板导片与卡槽对齐，装回固定卡子及底部推拉式卡子。C柱下饰板导片对正定位孔，向下按压固定卡子，恢复左后门主密封条下部并核对就位。

恢复A柱下饰板的卡子和锁片，再固定最上方卡子；装回仪表板端盖并固定其卡子，恢复左前门主密封条，确认没有翻卷或错位。

将左前安全带预紧器机械连接件重新装回预紧器，确认完全锁止。中英文原厂对安全带机械连接件接合检查的动作顺序表述不一致。应先取得适用车辆的明确检查方法，确认连接完全接合；在方法未明确或无法确认接合可靠时停止作业，不得交车。

最后将左前座椅恢复原位，升起左侧前后车窗，关闭相应车门。完工检查建议：检查安全带从饰板开孔通过的状态、出风通道对接、饰板贴合和出风口调节，确认没有线束、织带或密封条被夹住；卡滞或松动时先复查定位，不以增大1.3 Nm扭矩拉平饰板。

原厂资料及关联程序

车型与位置：Model Y L，左侧B柱上部出风口。实际核对日期：2026年10月28日。

• 中文原厂程序：出风口 - B 柱 - 上部 - 左侧（Model Y L）（拆卸和更换）。
• 英文原厂程序：Air Vent - B-Pillar - Upper - LH (Model YL) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-752A6B53-B537-4627-9A41-C3D9D7A68013。

以下资料用于核对必要前置及复装范围：

• 风管 - B 柱 - 上部 - 左侧（Model Y L） / Air Duct - B-Pillar - Upper - LH (Model YL)：四颗T20螺钉1.3 Nm及上饰板前置；英文资料。
• 饰板总成 - B 柱 - 上部 - 左侧（Model Y L） / Trim Assembly - B-Pillar - Upper - LH (Model YL)：安全带机械释放、五卡子、两定位销、风管对接及连接件拉推拉检查；英文资料。
• 饰板 - B 柱 - 下部 - 左侧（Model Y L） / Trim - B-Pillar - Lower - LH (Model YL)：底部推拉卡子、顶部两侧释放及导片复装；英文资料。
• 饰板 - 下 - A 柱 - 左侧 / Trim - A-Pillar - Lower - LH：顶端卡子、后端向上及整件向后移出；英文资料。
• 仪表板 - 端盖 - 基板 - 左侧 / Instrument Panel - End Cap - Substrate - LH：防割手套、端盖卡子及前门主密封条；英文资料。
• 饰板 - C 柱 - 下部 - 左侧（Model Y L） / Trim - C-Pillar - Lower - LH (Model YL)：防割手套、向上释放、导片向下复装及后门密封条；英文资料。

图片来自Tesla原厂维修手册。安全带机械连接不能完全锁止、定位夹损坏或通风口无法自然对接时，应先排查并恢复正确固定，不以饰板外观贴合代替机械连接检查。
