奔驰Unimog动态大灯控制器示教：车辆准备、诊断流程与光束检查

动态大灯控制器更换或相关维修后，需要在规定车辆状态和场地条件下完成示教，控制器才能正确计算光束高度。

示教前的轮胎压力、车辆载荷、悬架状态及地面水平度都会影响结果，不能只完成诊断仪菜单操作。

一、确认车辆和测量场地条件

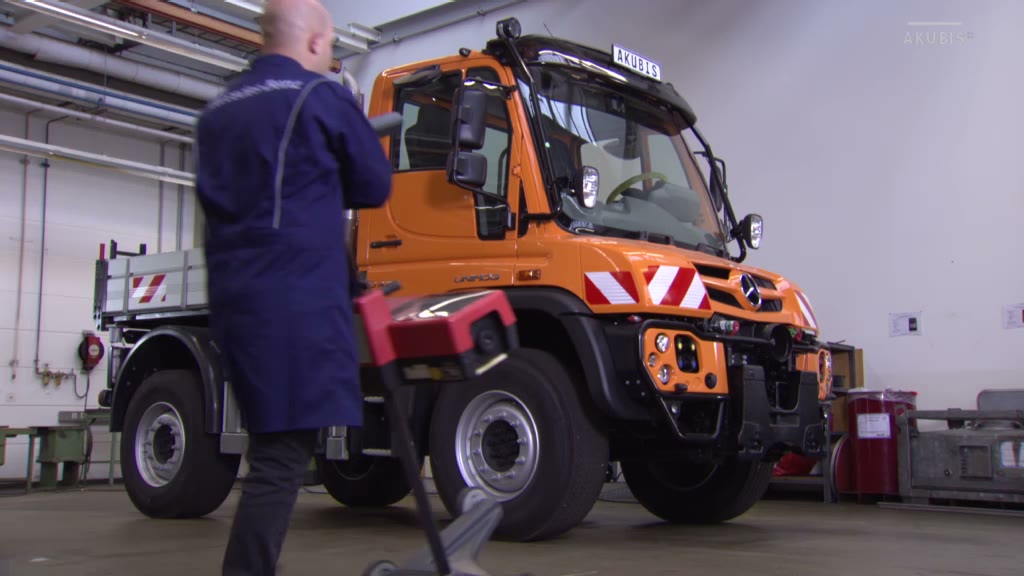

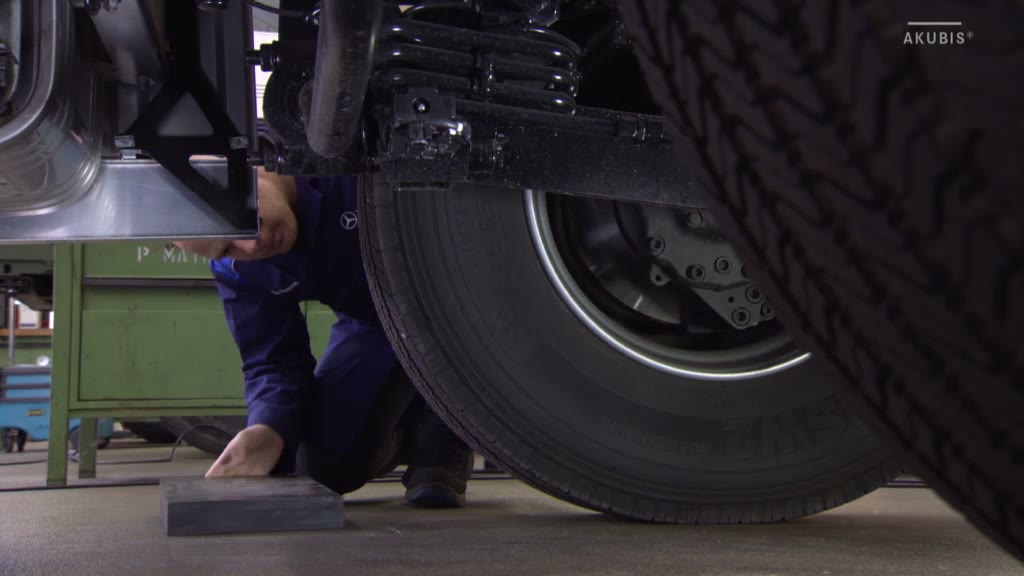

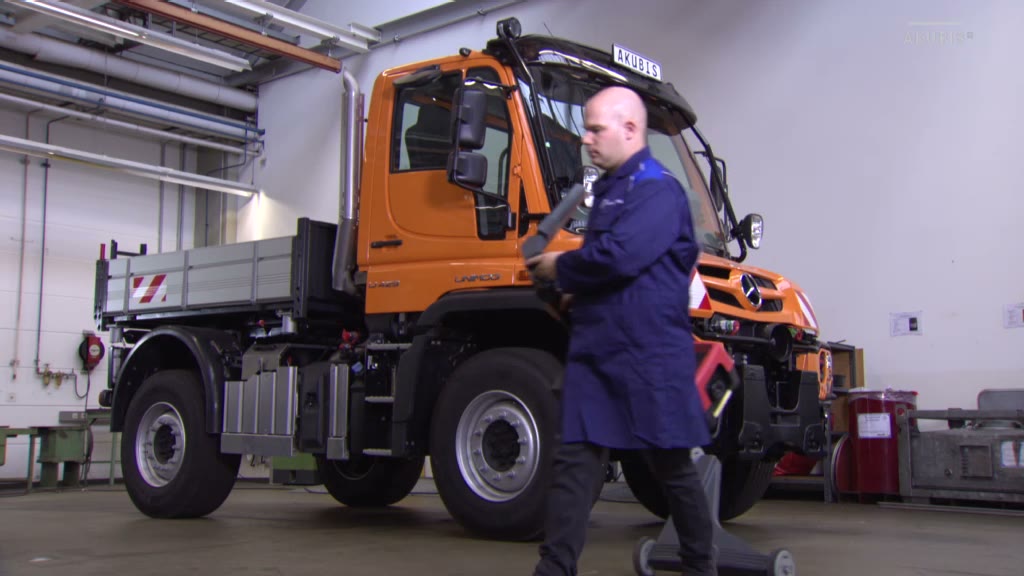

将车辆停在平整场地，检查轮胎压力、车身高度和载荷状态，并确认前照灯及相关传感器无机械故障。

二、检查控制器并建立诊断连接

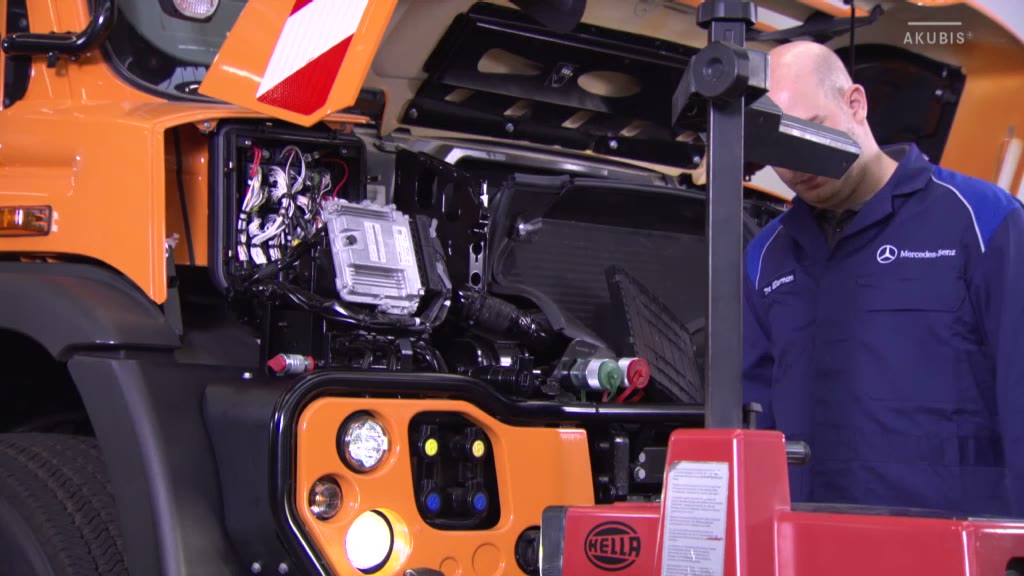

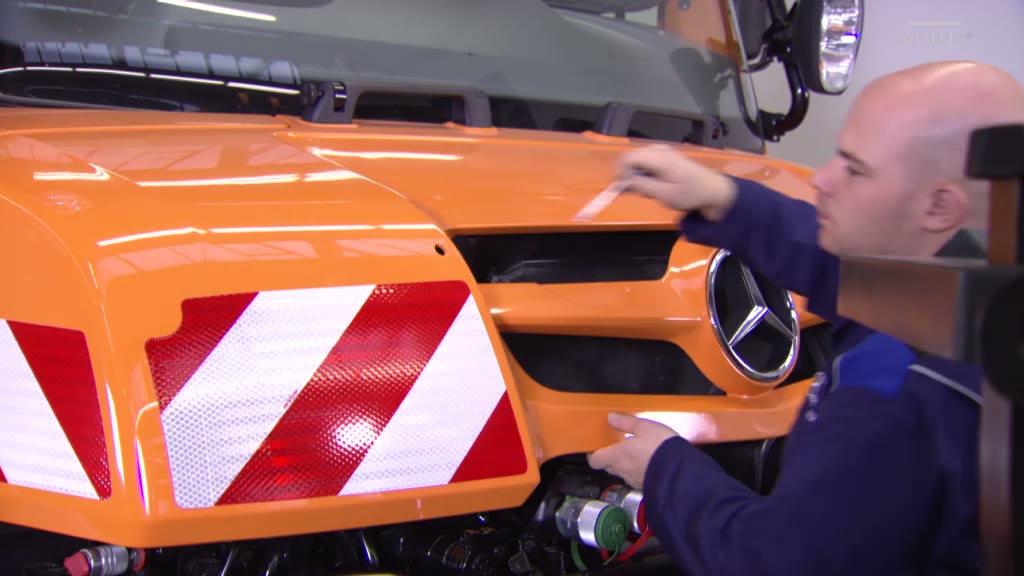

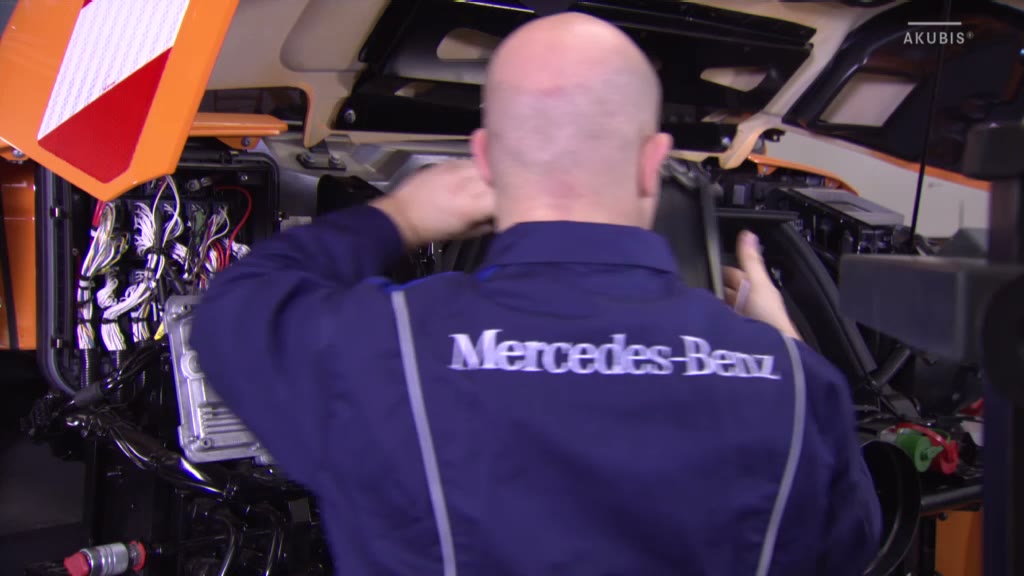

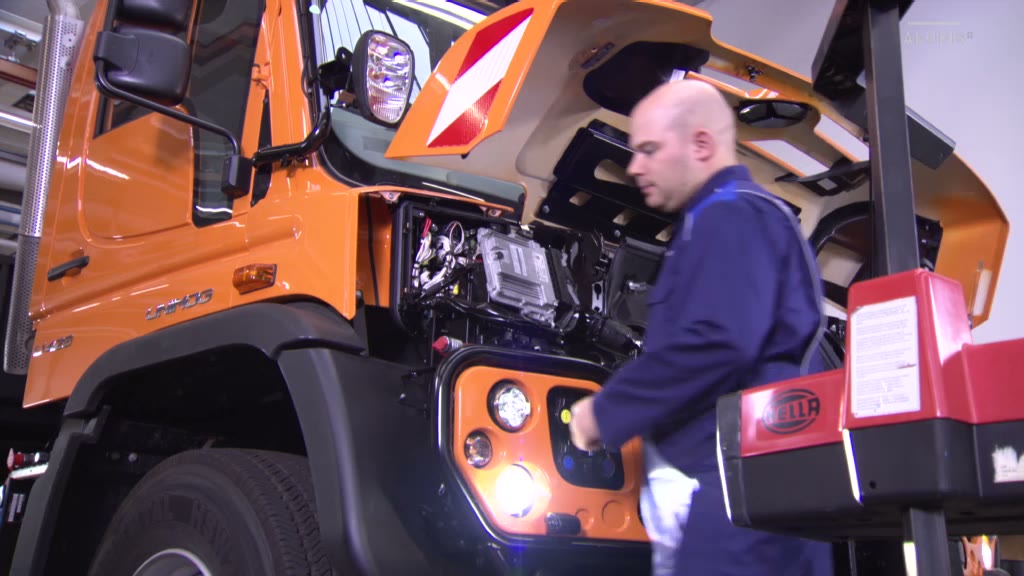

打开前部维修区域，核对控制器和线束连接，接入诊断设备并选择对应车辆及控制单元。

三、执行光束高度控制器示教

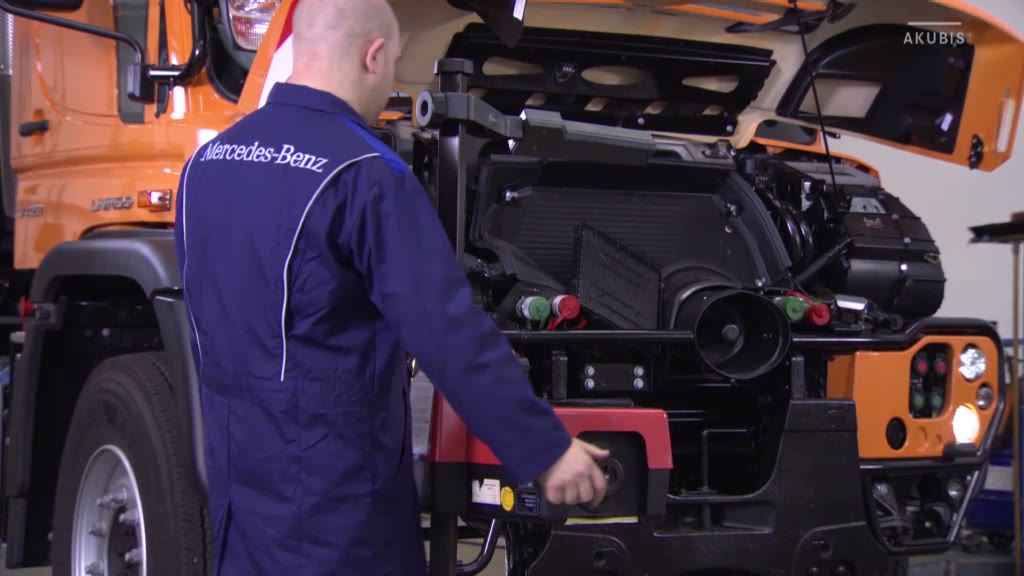

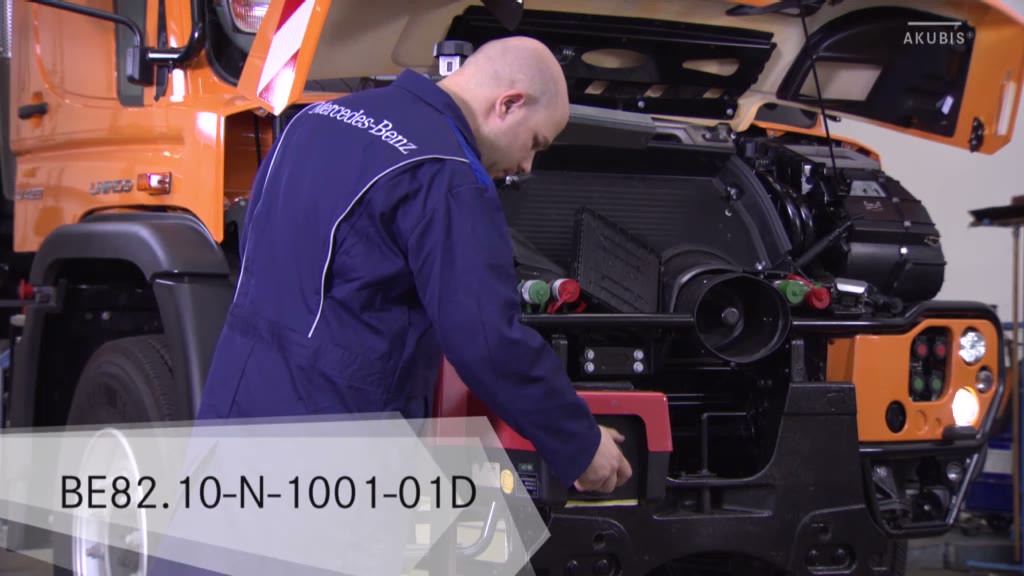

按照诊断引导保持规定车辆状态，启动示教步骤，等待控制器记录基准并确认过程无中断。

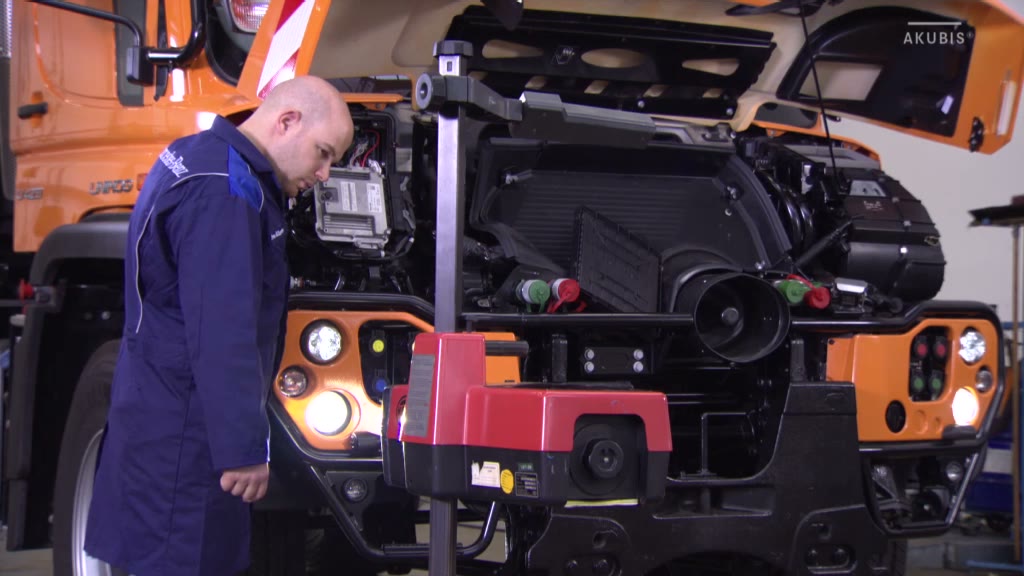

四、观察光束并复查系统状态

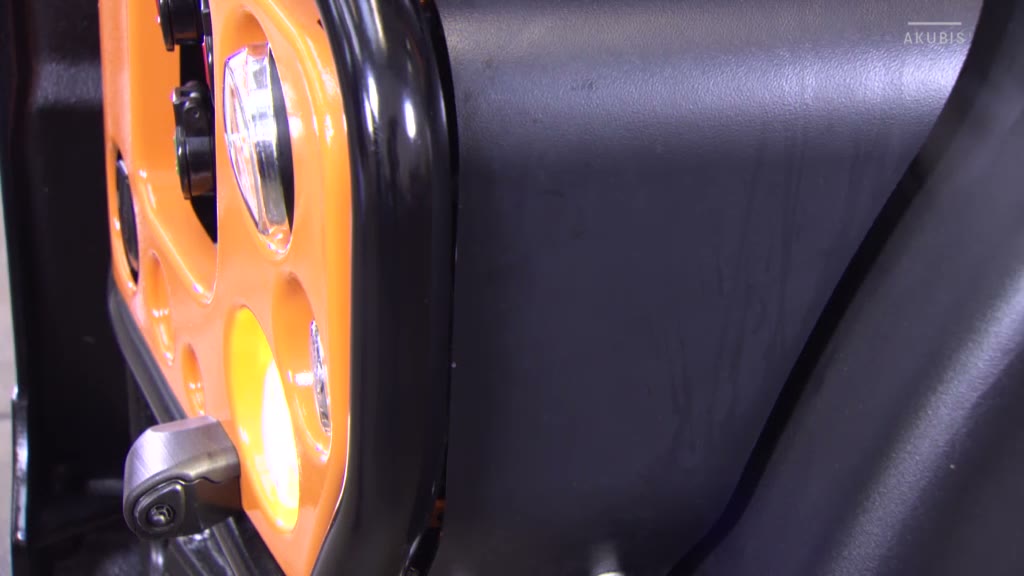

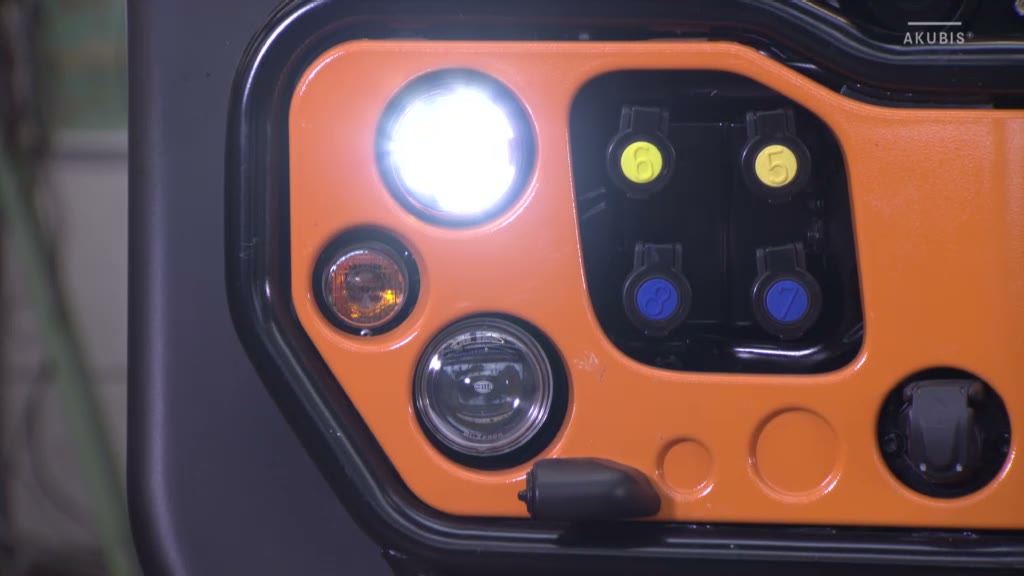

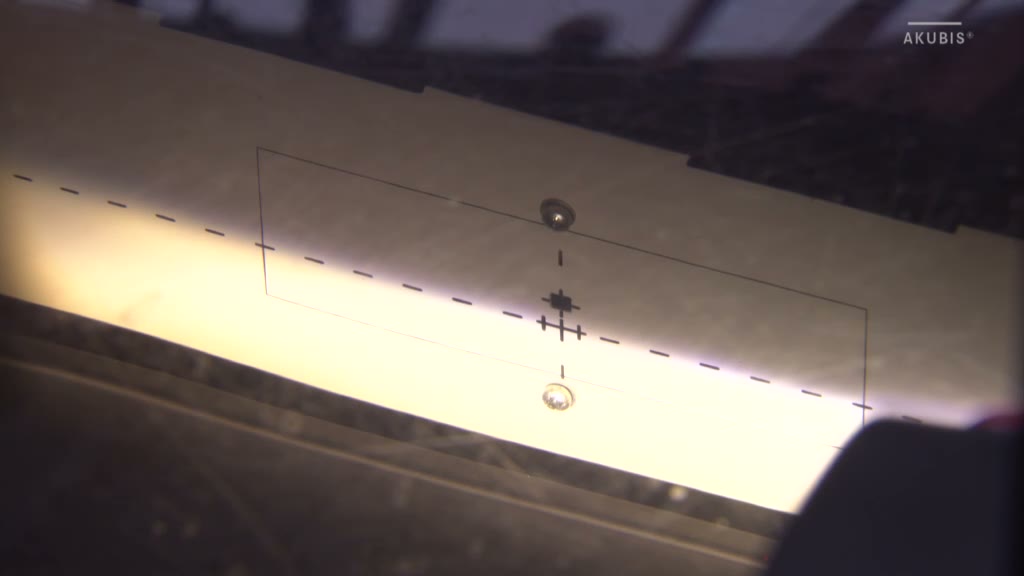

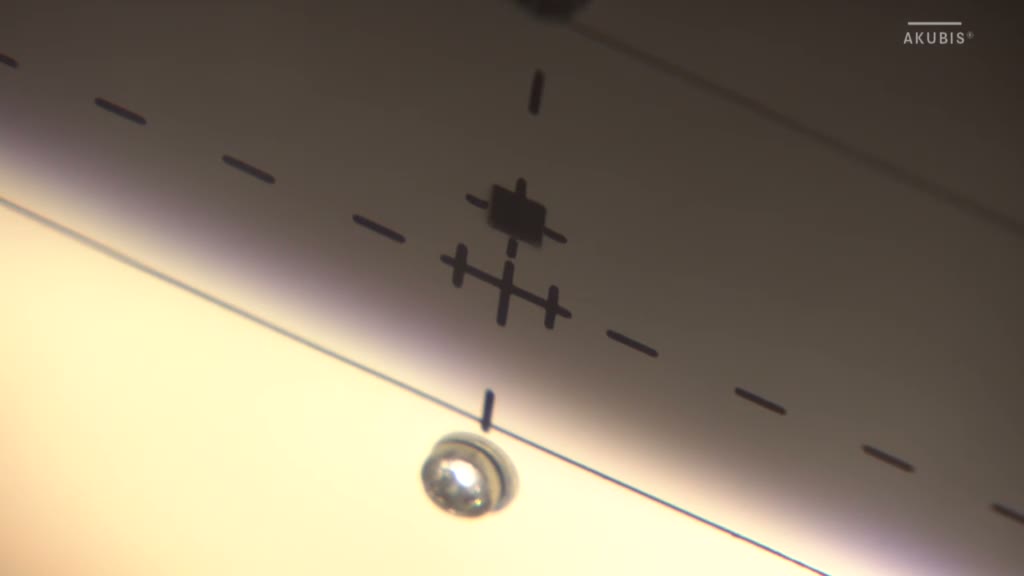

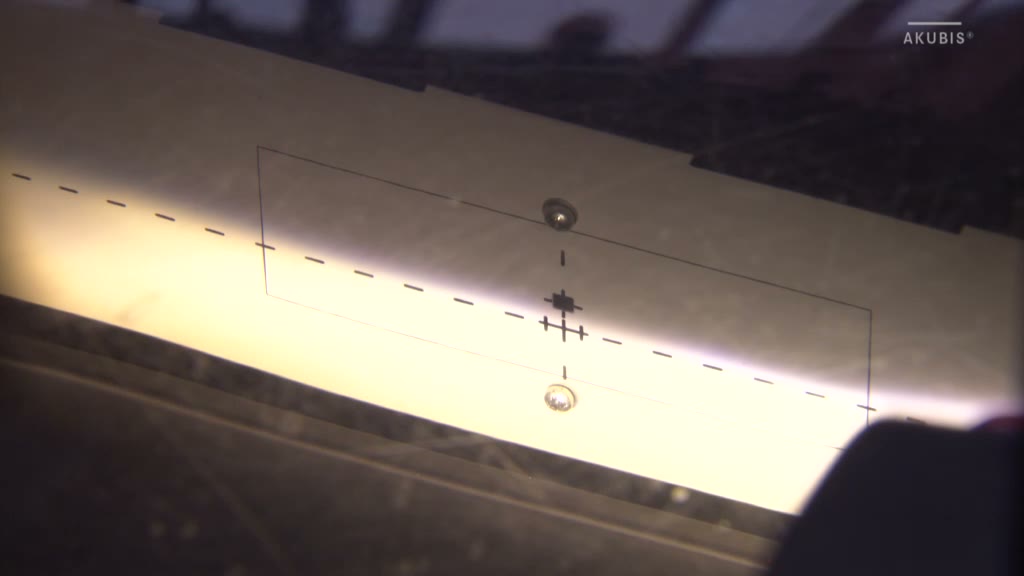

在规定检查面观察灯光明暗截止线，读取故障存储和实际值，确认左右灯响应及自动调节正常。

五、完工检查要点

• 车辆水平、胎压和载荷符合要求。
• 控制器及高度信号无故障。
• 示教流程完整执行并保存。
• 光束位置和自动调节功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
