奔驰M176 V8发动机：Hot Inside V、CAMTRONIC与热管理技术说明

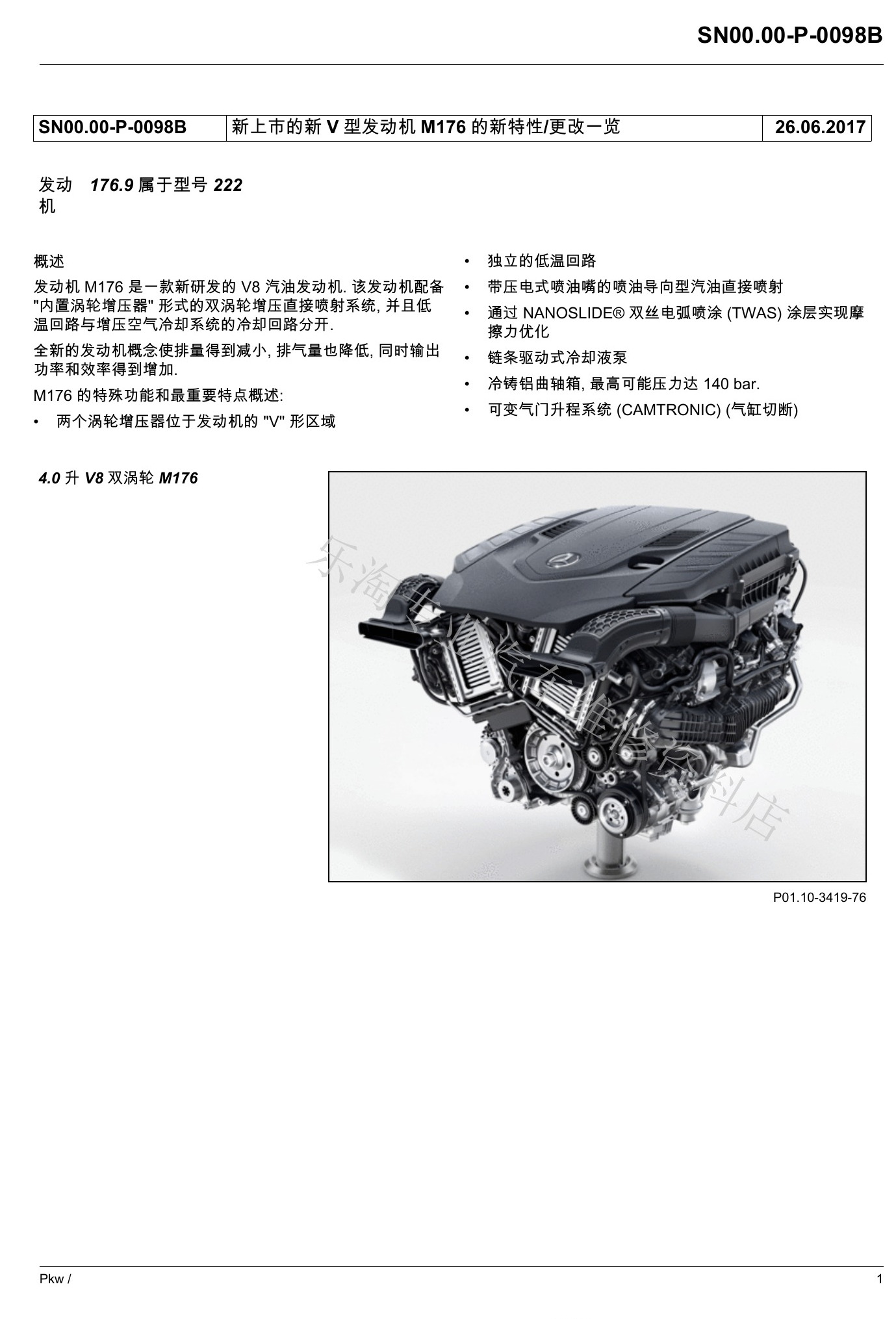

M176.9是W222 S560使用的4.0升V8双涡轮汽油机。资料将两只涡轮增压器布置在V形气缸夹角内部，并配合独立低温增压空气冷却、压电直喷、NANOSLIDE气缸壁和CAMTRONIC气缸关闭，在缩小排量的同时保持345 kW和700 Nm。

一、M176核心变化

• 两只涡轮增压器位于Hot Inside V区域。
• 增压空气低温回路与发动机高温冷却回路分开。
• 喷油导向型汽油直接喷射使用压电喷油器。
• NANOSLIDE电弧丝喷涂降低气缸壁摩擦。
• 冷却液泵采用链条驱动。
• 冷铸铝曲轴箱可承受最高约140 bar点火压力。
• CAMTRONIC在部分负荷下关闭指定气缸。

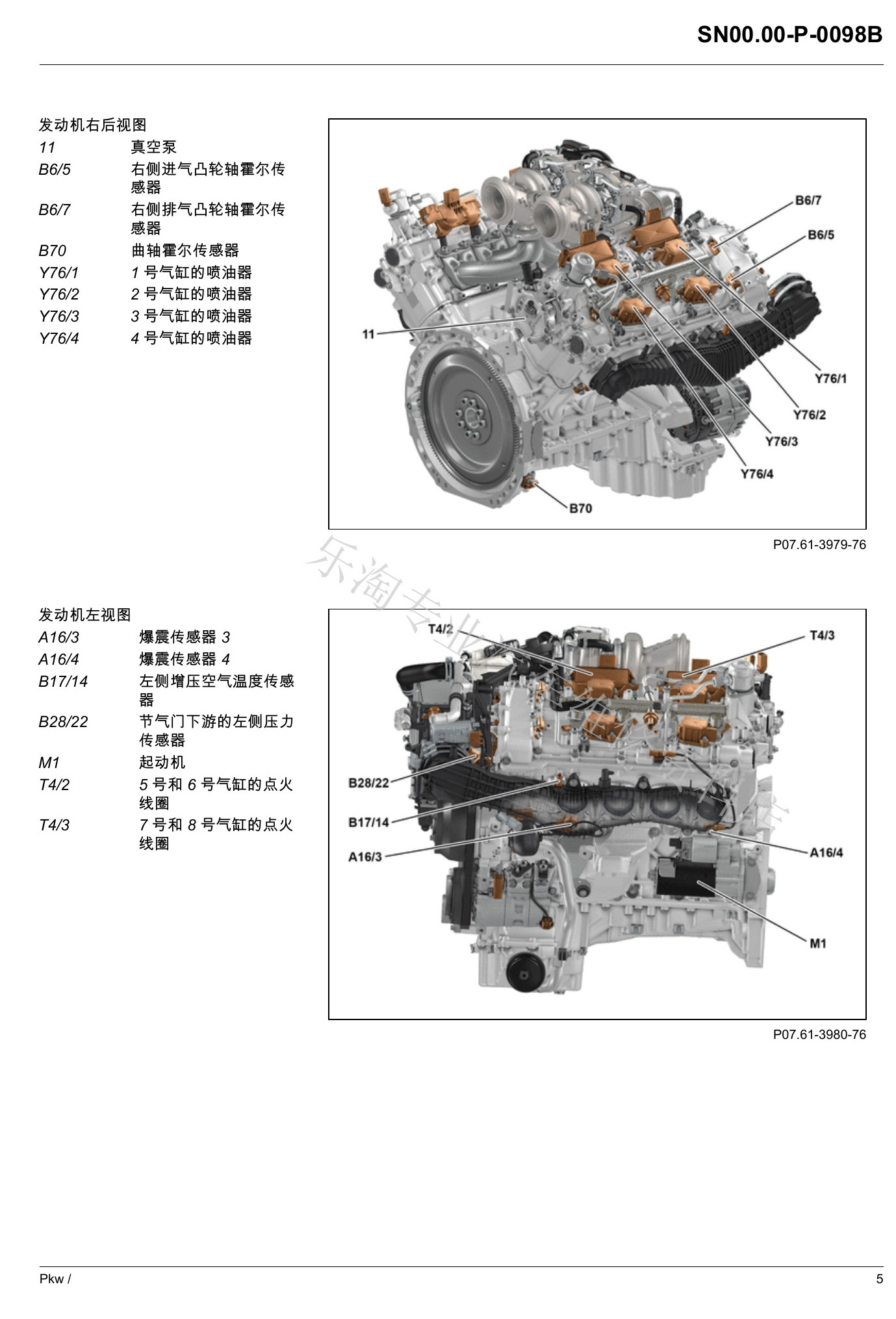

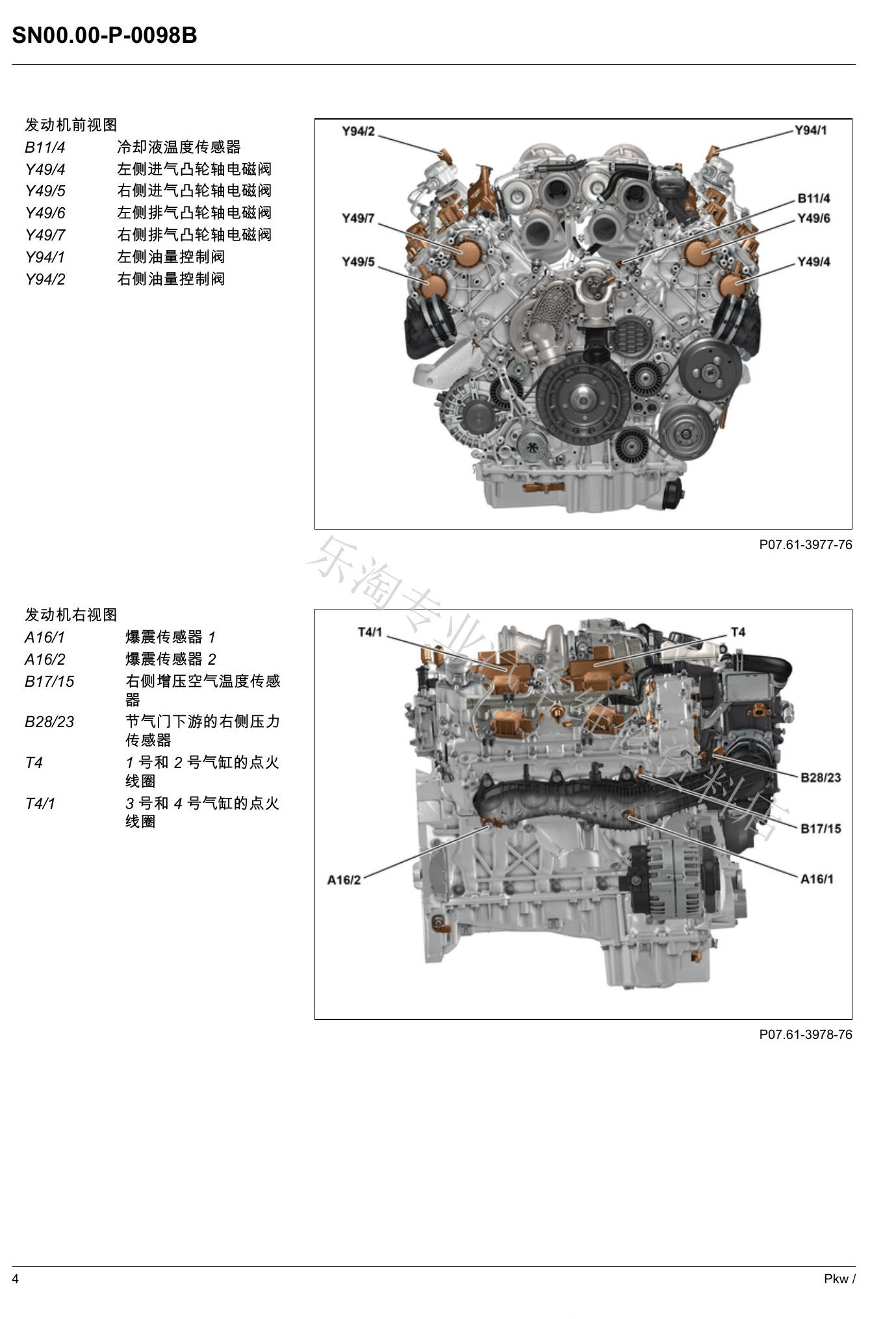

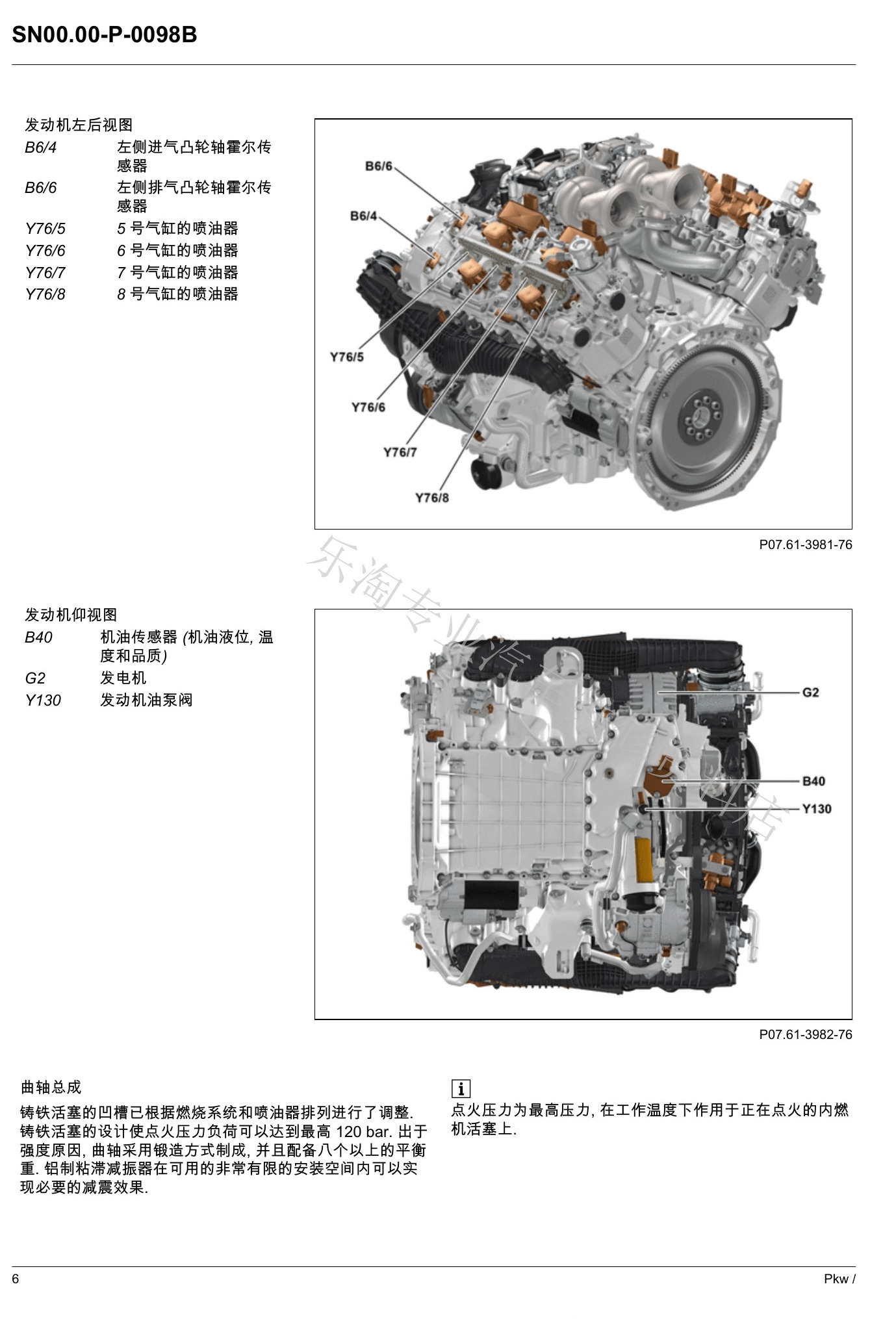

二、部件位置与传感器识别

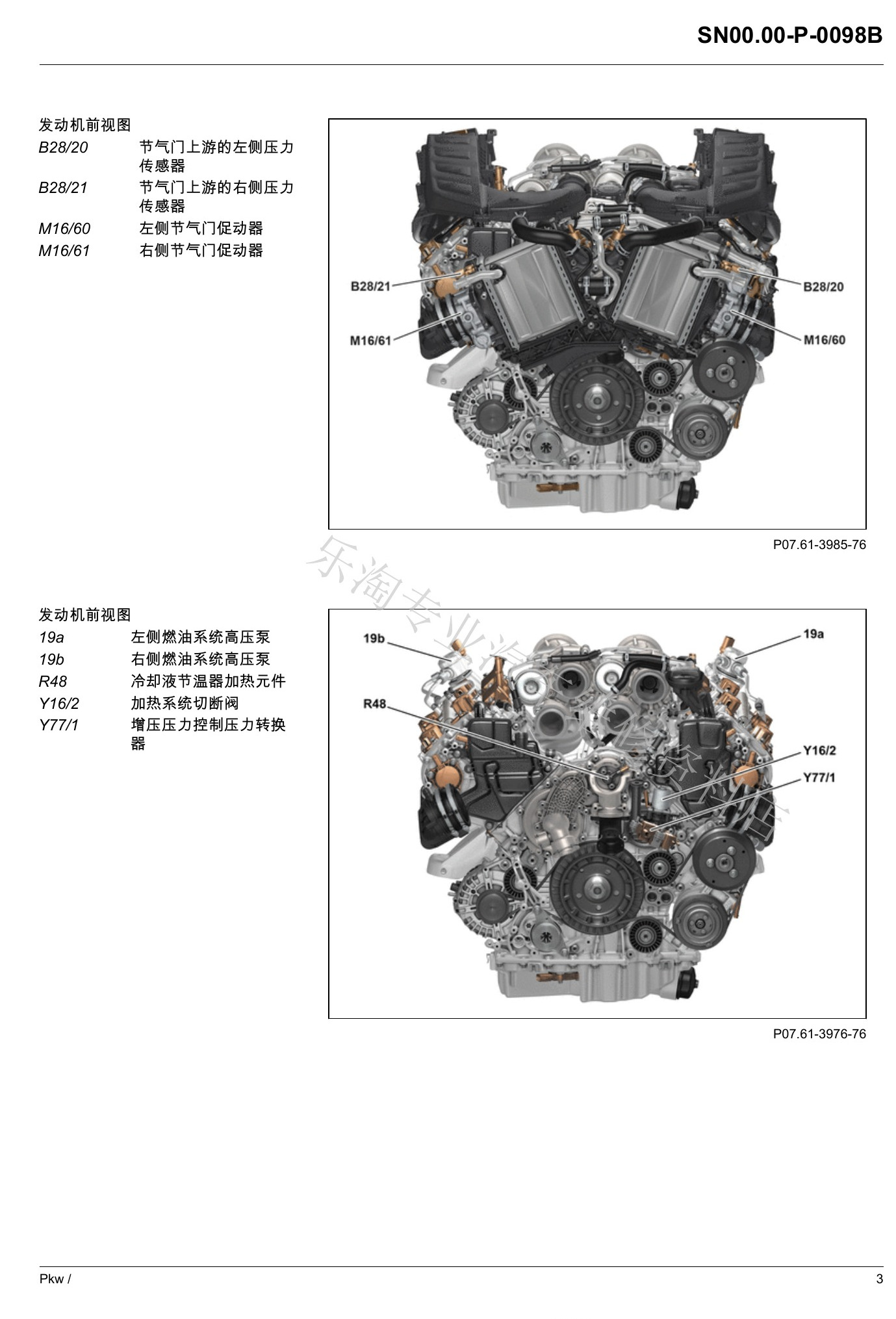

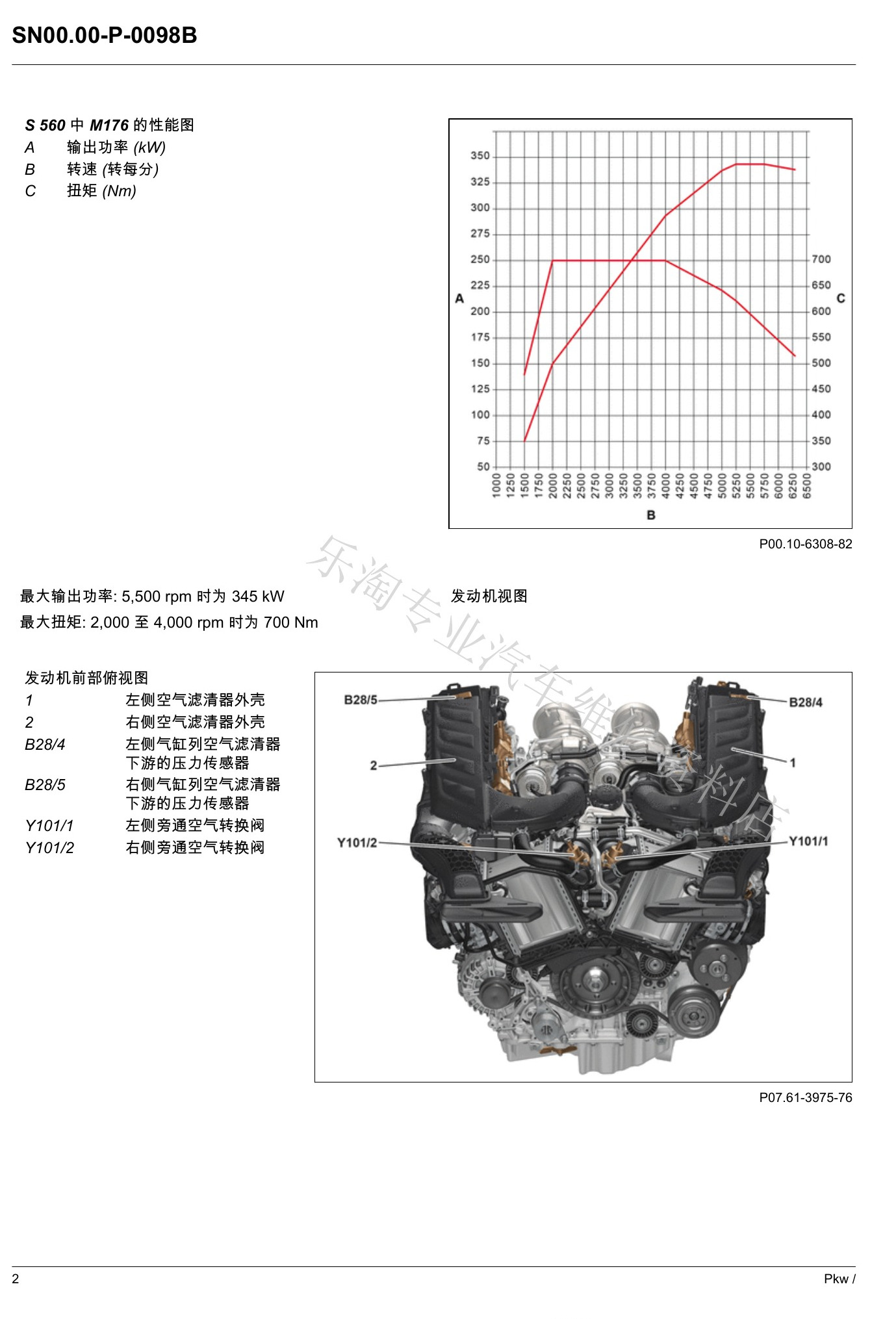

发动机前部可见左右空气滤清器、节气门及其前后压力传感器、左右高压泵、节温器加热元件和增压压力控制。左右侧还布置凸轮轴霍尔传感器、爆震传感器、增压空气温度传感器、点火线圈和八只喷油器；底部有B40机油液位/温度/品质传感器与Y130油泵阀。

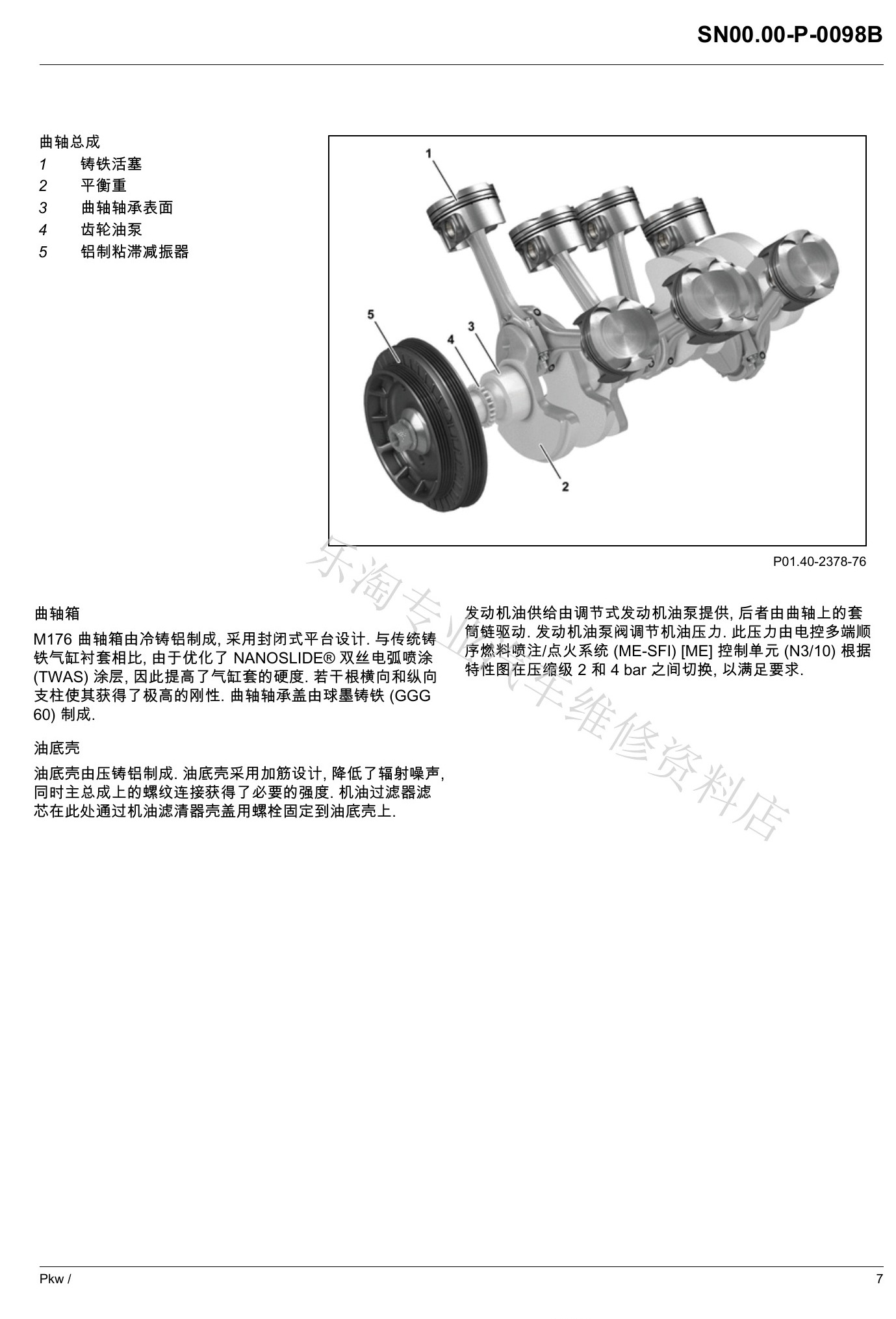

三、曲轴箱、活塞和油底壳

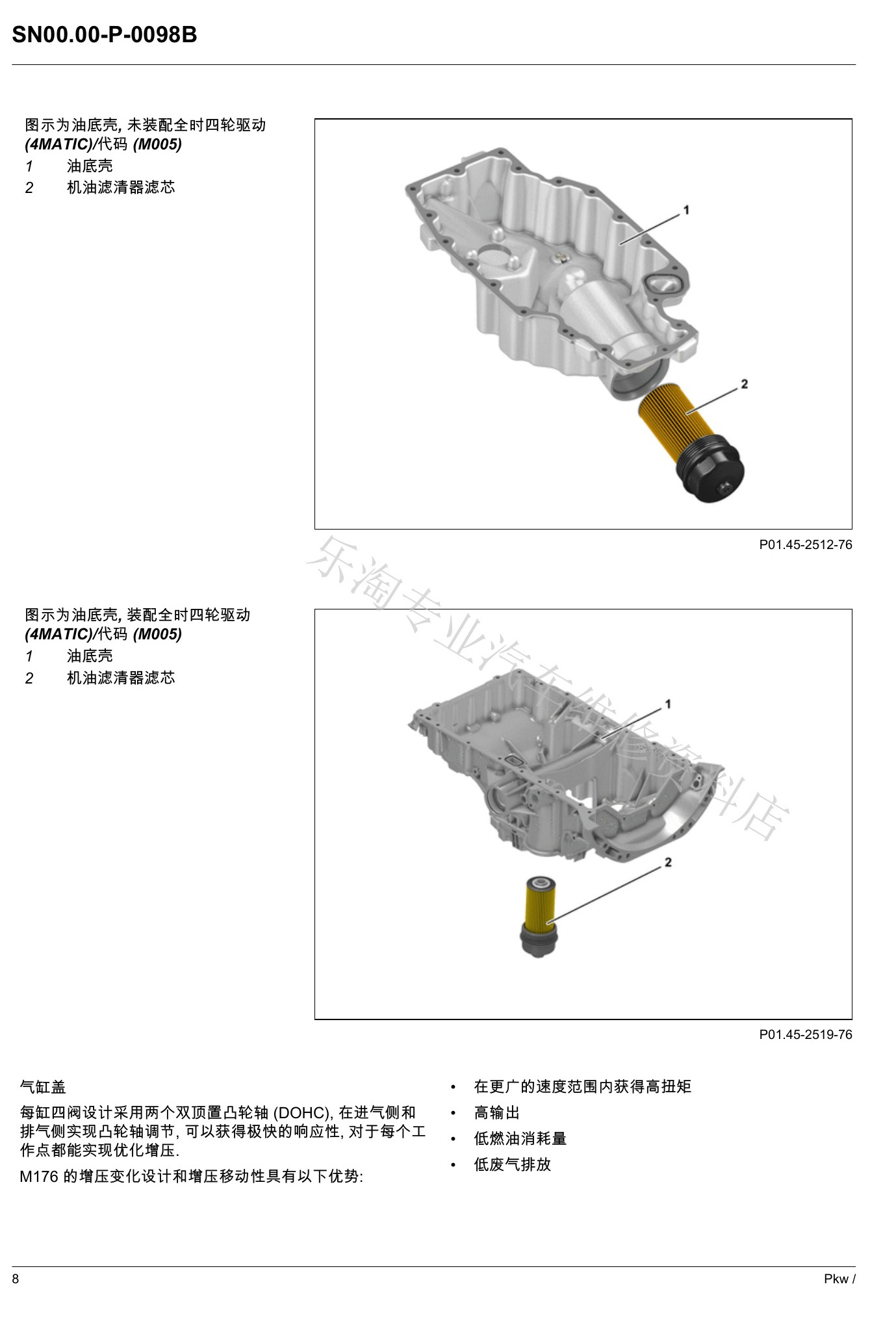

M176使用铸铁活塞和锻造曲轴，配合铝制黏滞减振器。曲轴箱为冷铸铝封闭式结构，气缸工作面采用NANOSLIDE涂层；曲轴轴承盖使用球墨铸铁。油底壳为带加强筋的压铸铝件，后驱与4MATIC版本结构不同。

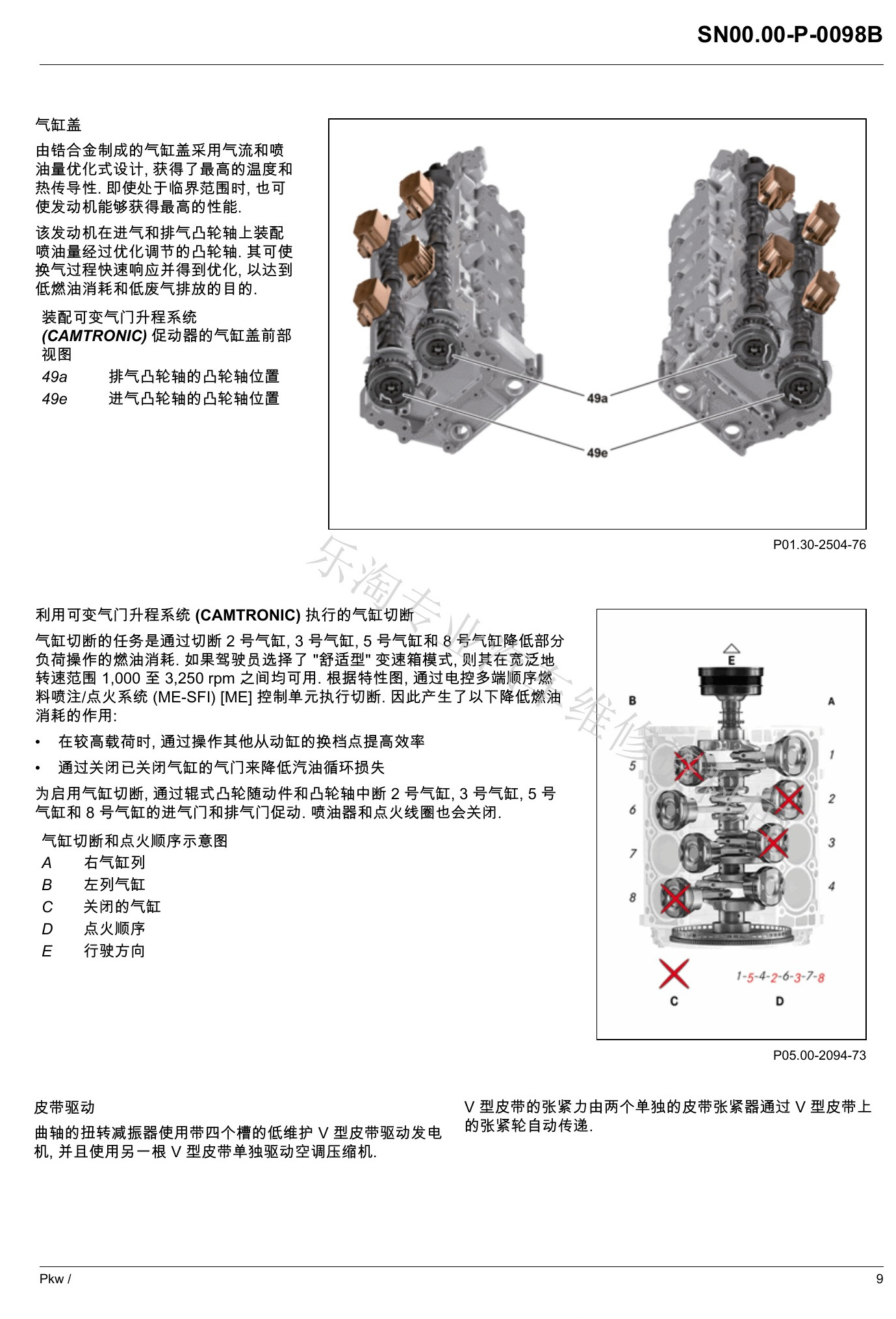

四、CAMTRONIC气缸关闭

在舒适变速箱模式和约1000-3250 rpm范围内，ME可根据特性图关闭2、3、5和8缸。辊式摇臂与凸轮轴切换使这些气缸的进排气门停止动作，同时关闭对应喷油器和点火线圈。其目的包括提高其余工作气缸负荷效率，并减少停用气缸的泵气损失。

五、皮带、链条与可调润滑

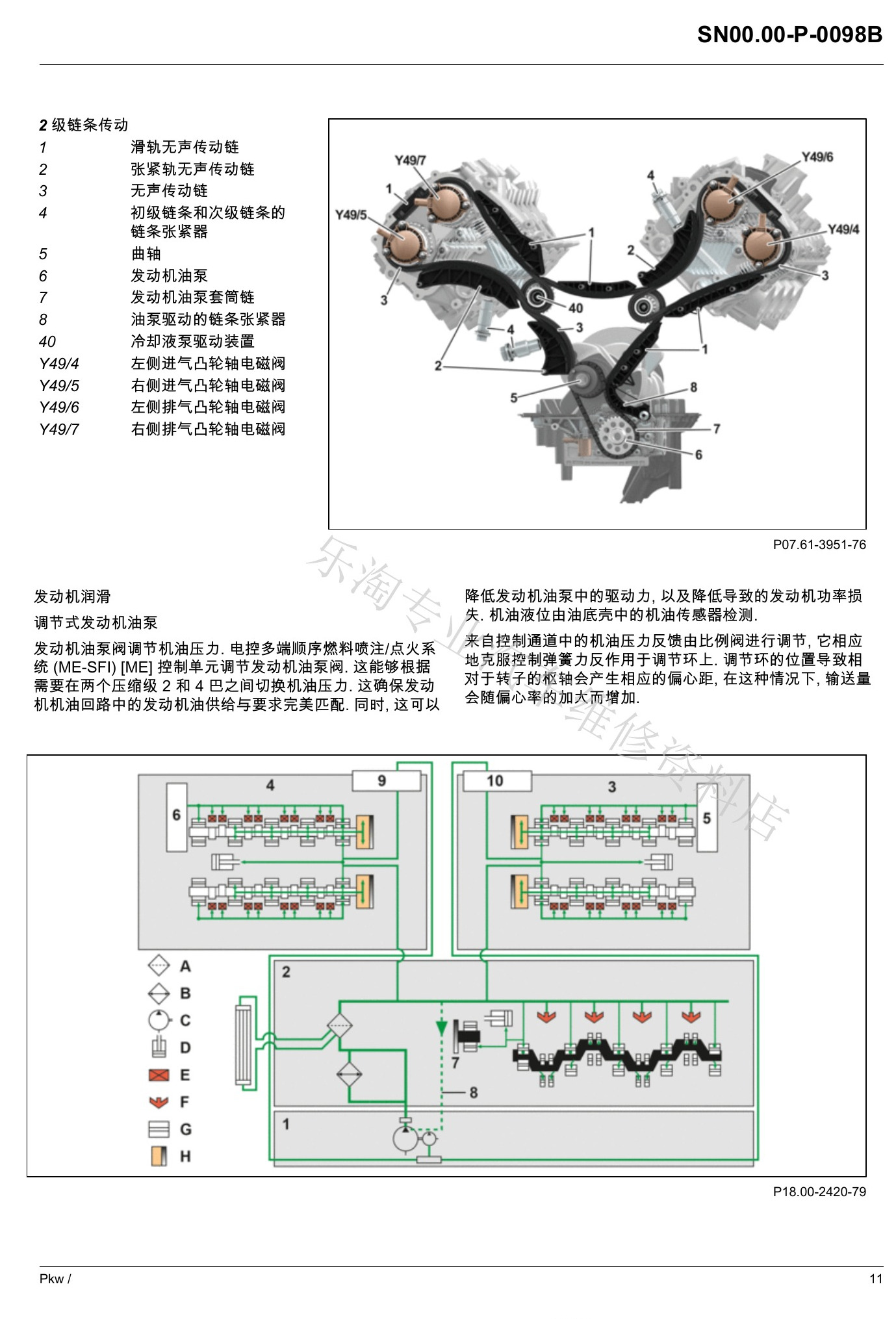

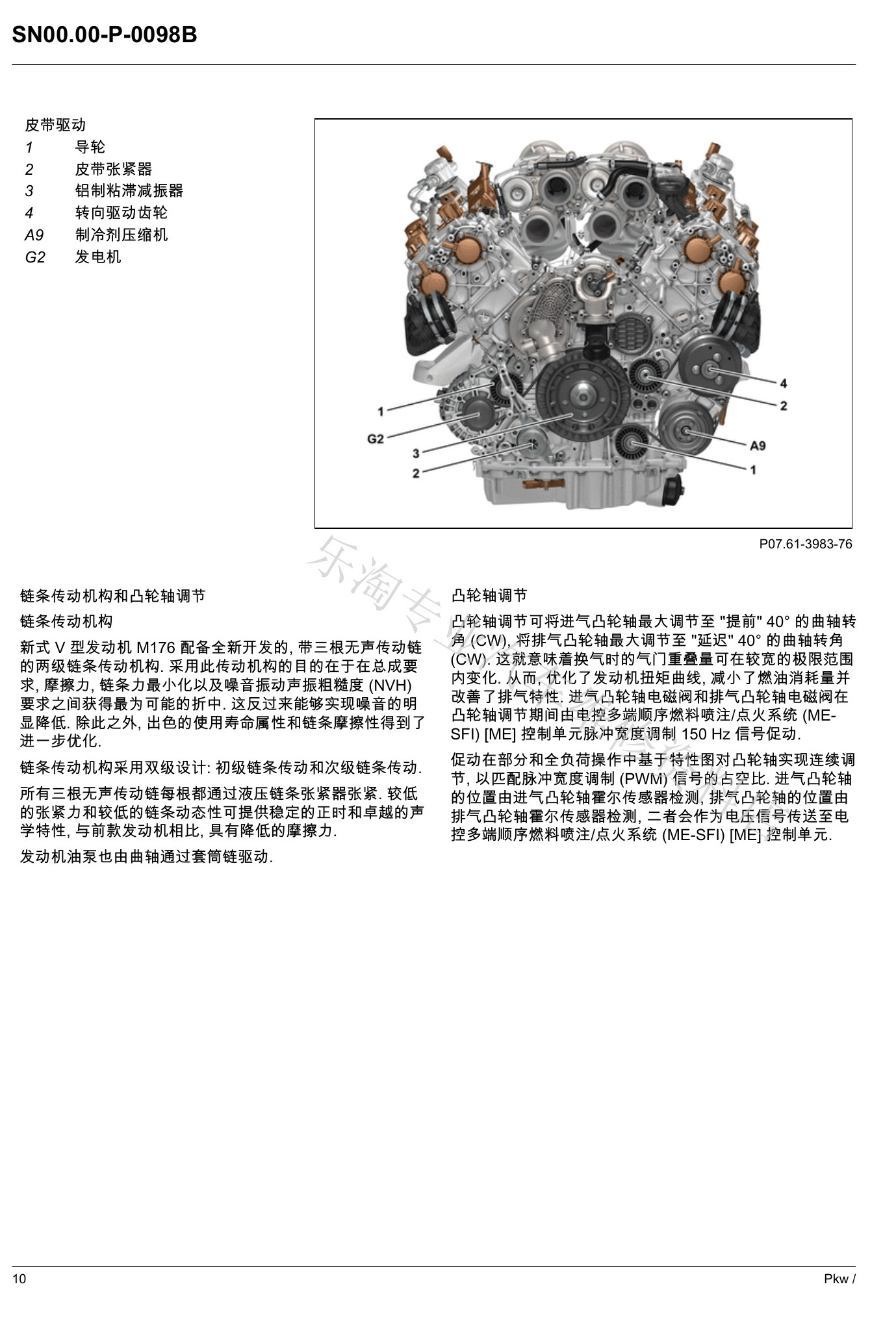

曲轴减振器使用一根四槽免维护V带驱动发电机，另一根V带独立驱动空调压缩机。正时机构使用三根无声链条组成两级传动，进排气凸轮轴可分别向提前和延迟方向调节40°曲轴转角。

可调式机油泵由曲轴套筒链驱动，ME通过Y130在2 bar和4 bar之间切换机油压力，以按需供油并降低泵驱动损失。

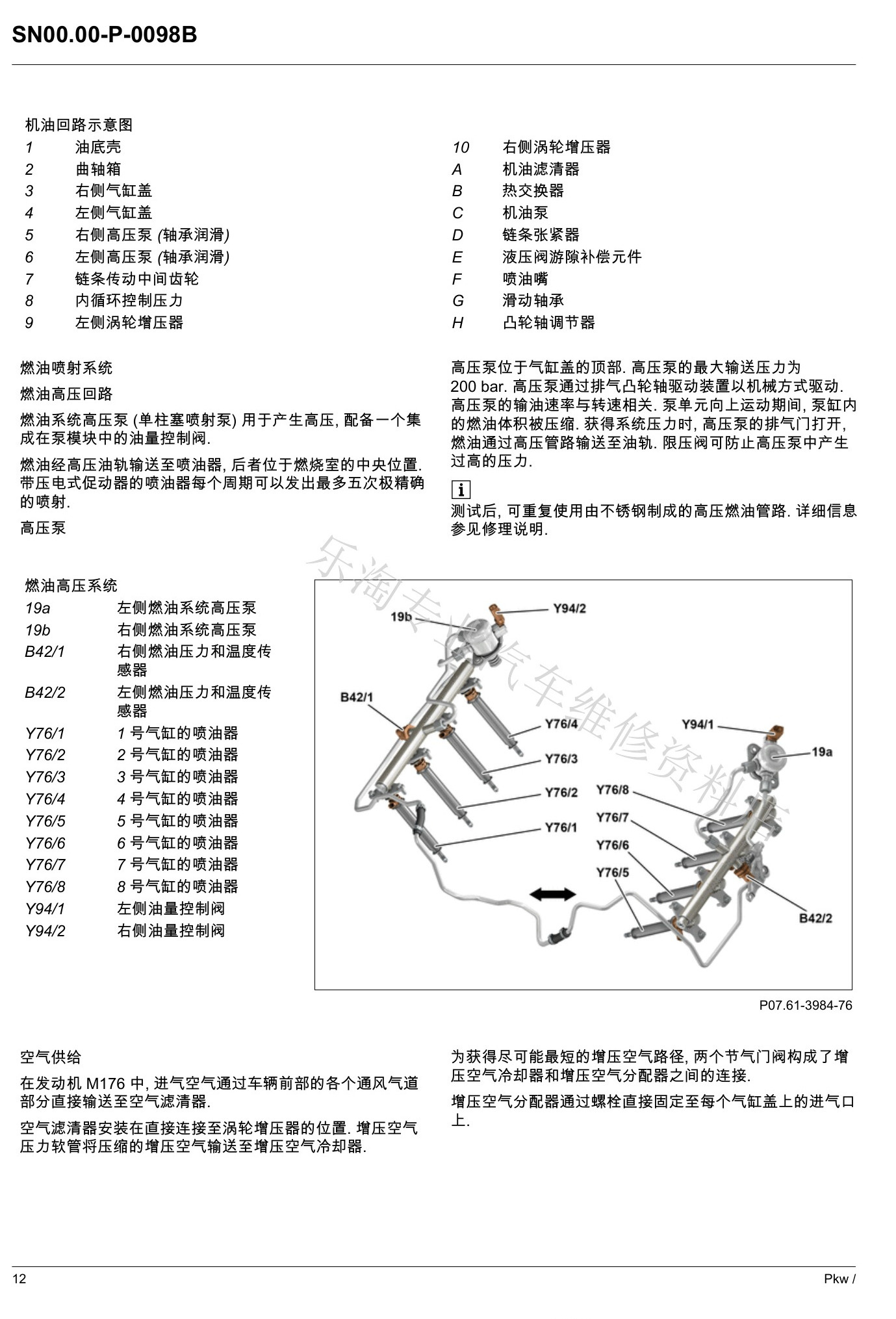

六、200 bar喷油导向型直喷

左右气缸列各有一只单柱塞高压泵和油量控制阀，高压泵由排气凸轮轴机械驱动，最大输出压力200 bar。燃油通过高压油轨送到中央布置的压电喷油器，每个工作循环最多可执行五次精确喷射。高压不锈钢燃油管路不得作为普通可反复拆装管路处理。

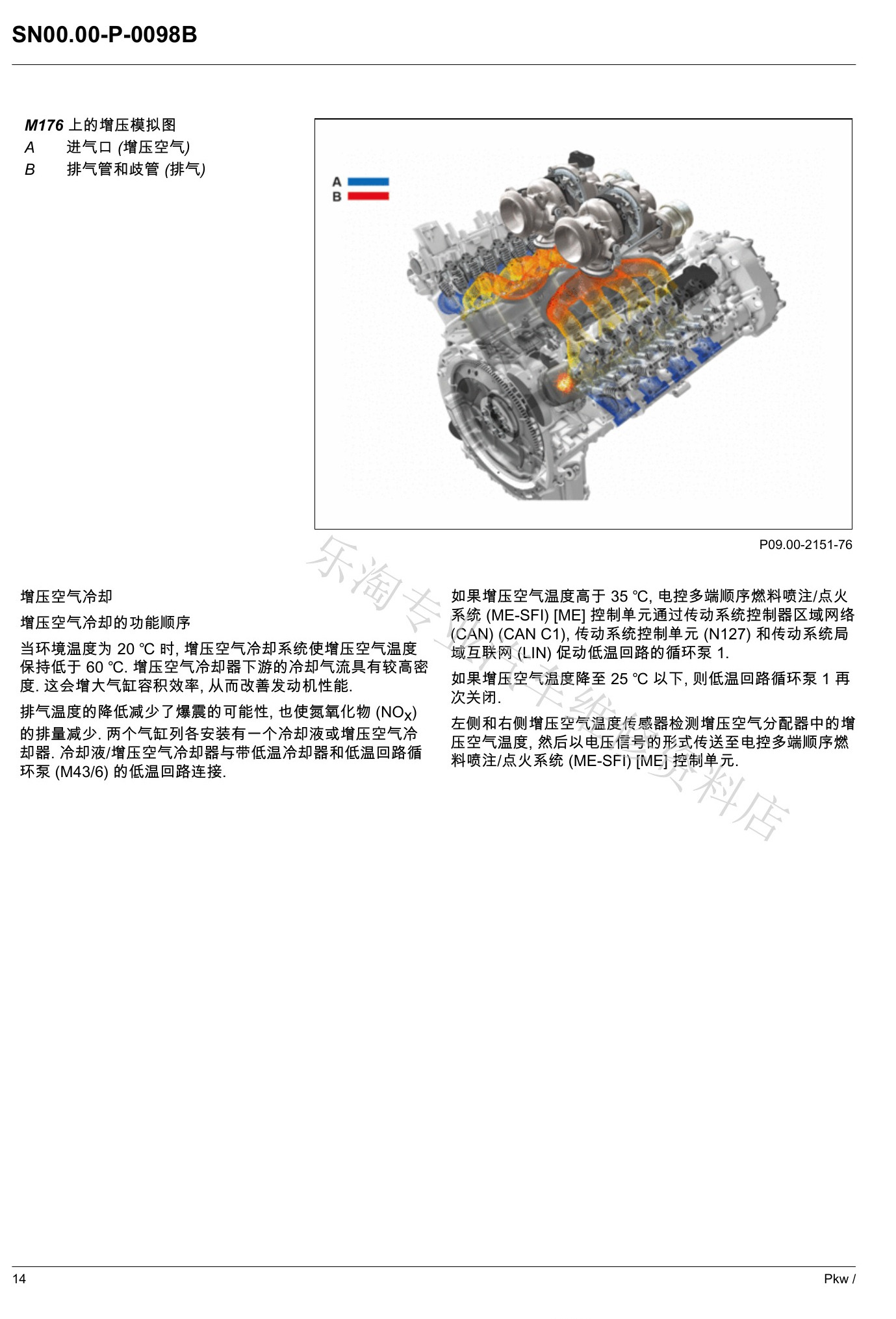

七、Hot Inside V和增压空气冷却

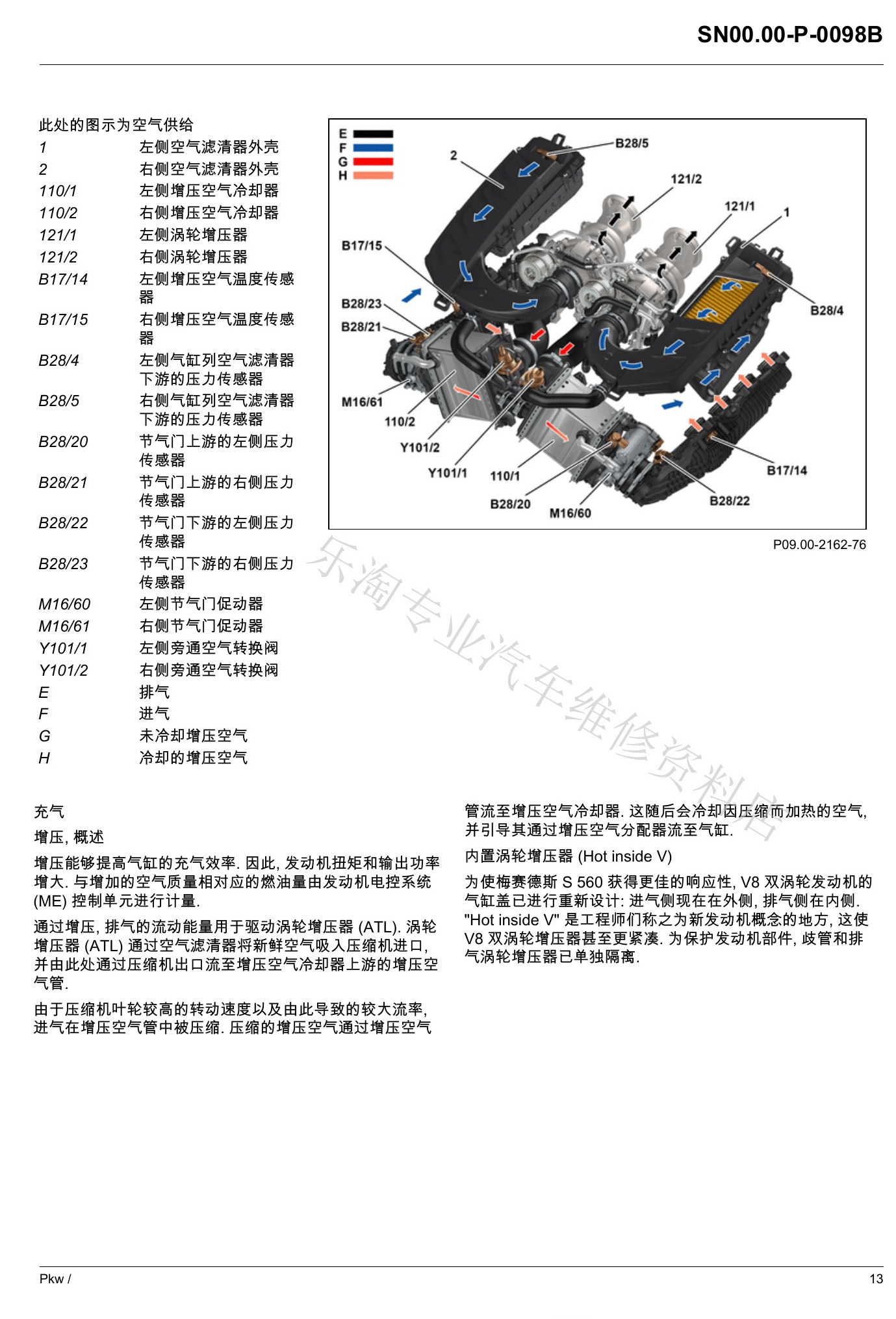

进气从车头两侧空气滤清器进入位于V形夹角内的两只涡轮增压器，压缩空气分别经过左右水冷式增压空气冷却器，再由短路径进入气缸盖。Hot Inside V缩短排气和增压空气路径，但歧管与涡轮需要独立隔热。

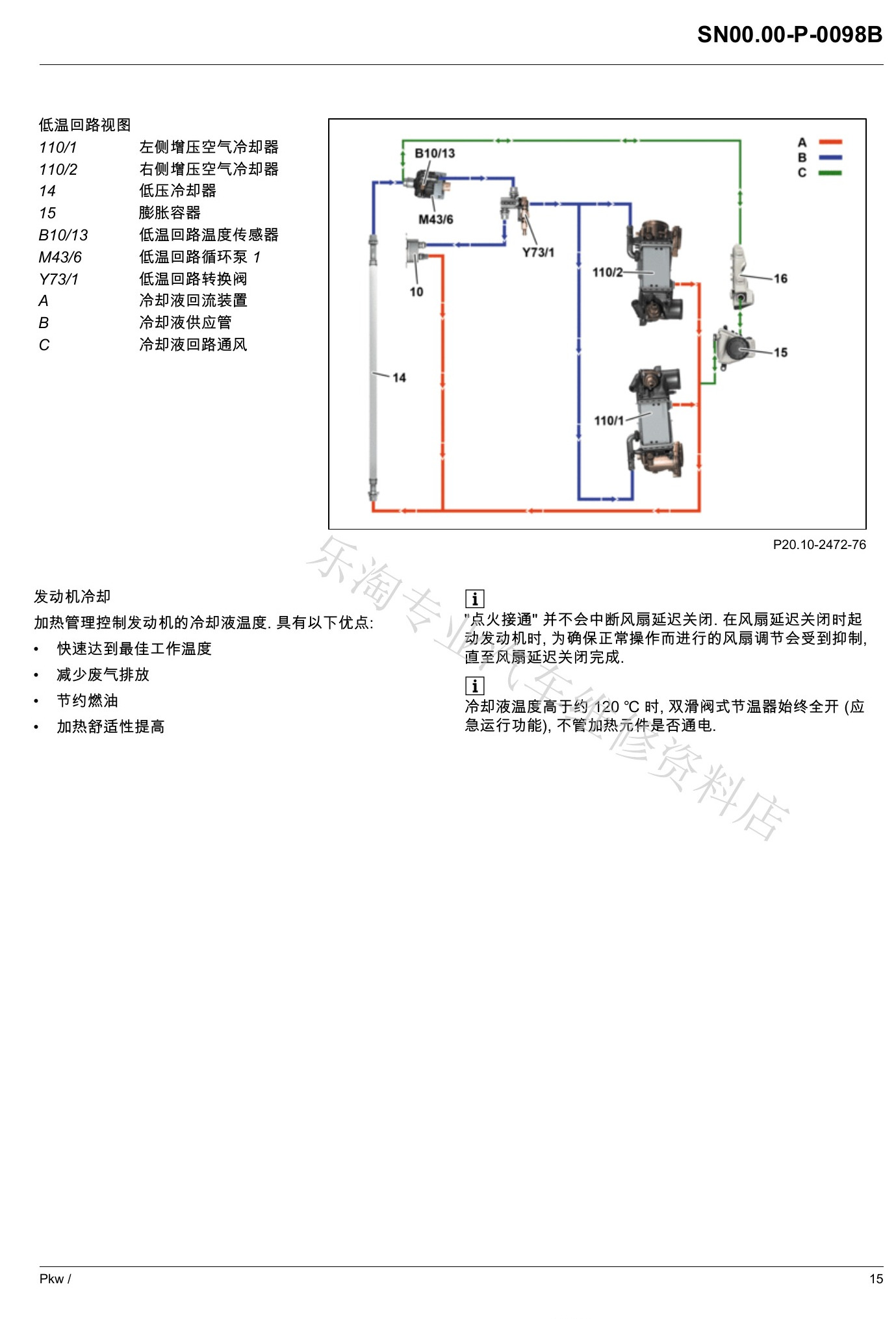

独立低温回路通过M43/6循环泵控制增压空气温度。资料给出的控制示例为：温度高于35°C时启动循环泵，降至25°C以下后关闭；环境约20°C时使增压空气温度保持在60°C以下。

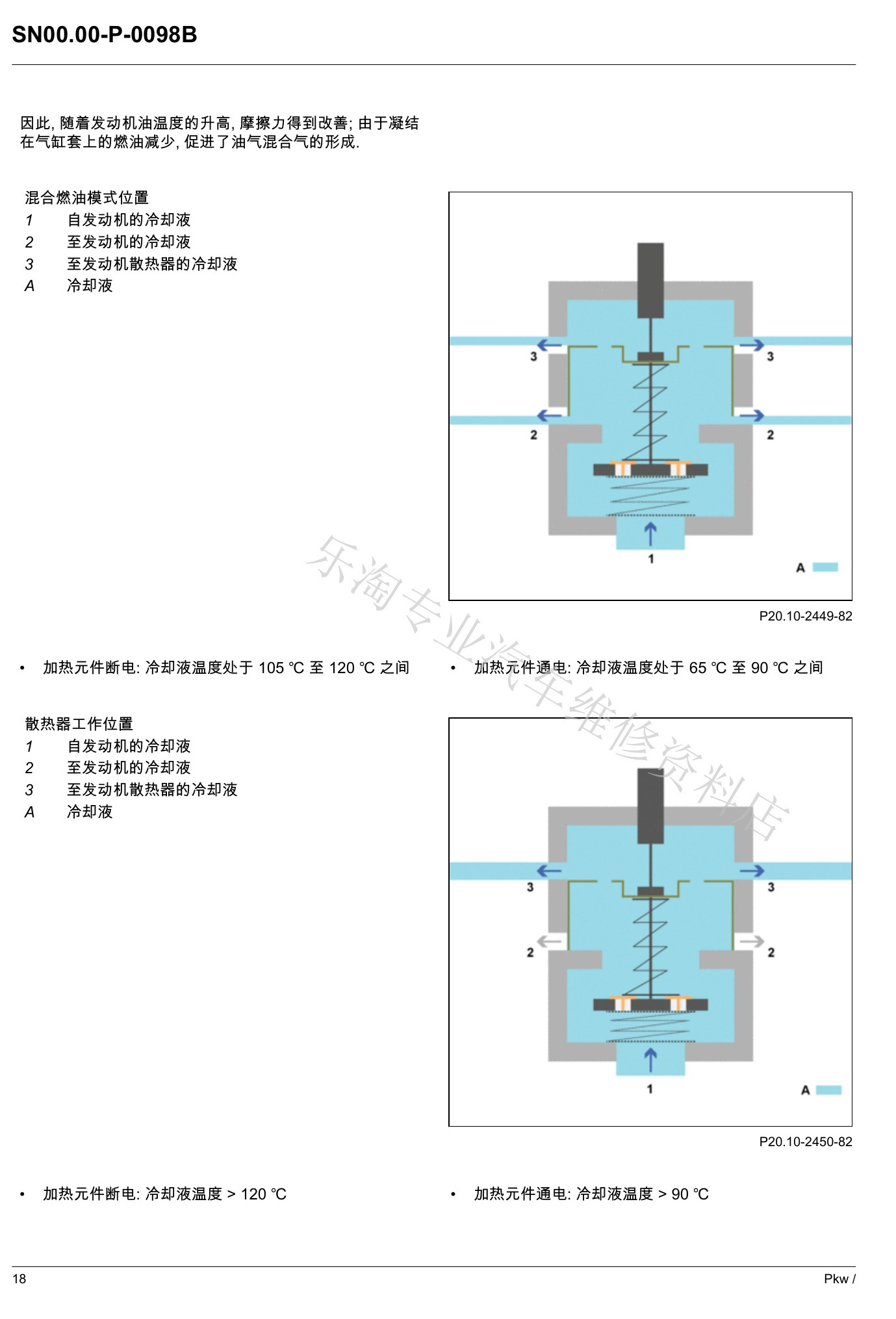

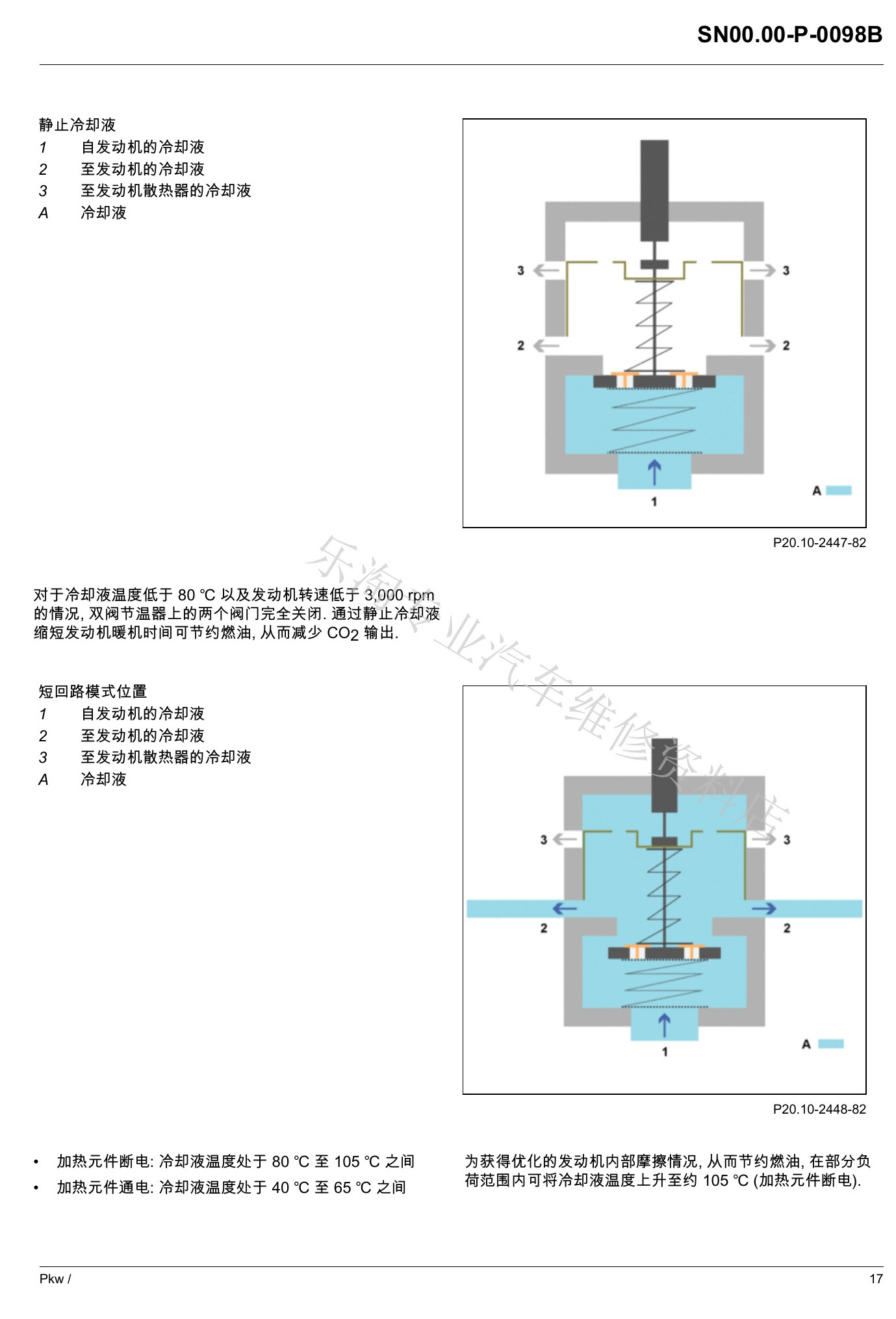

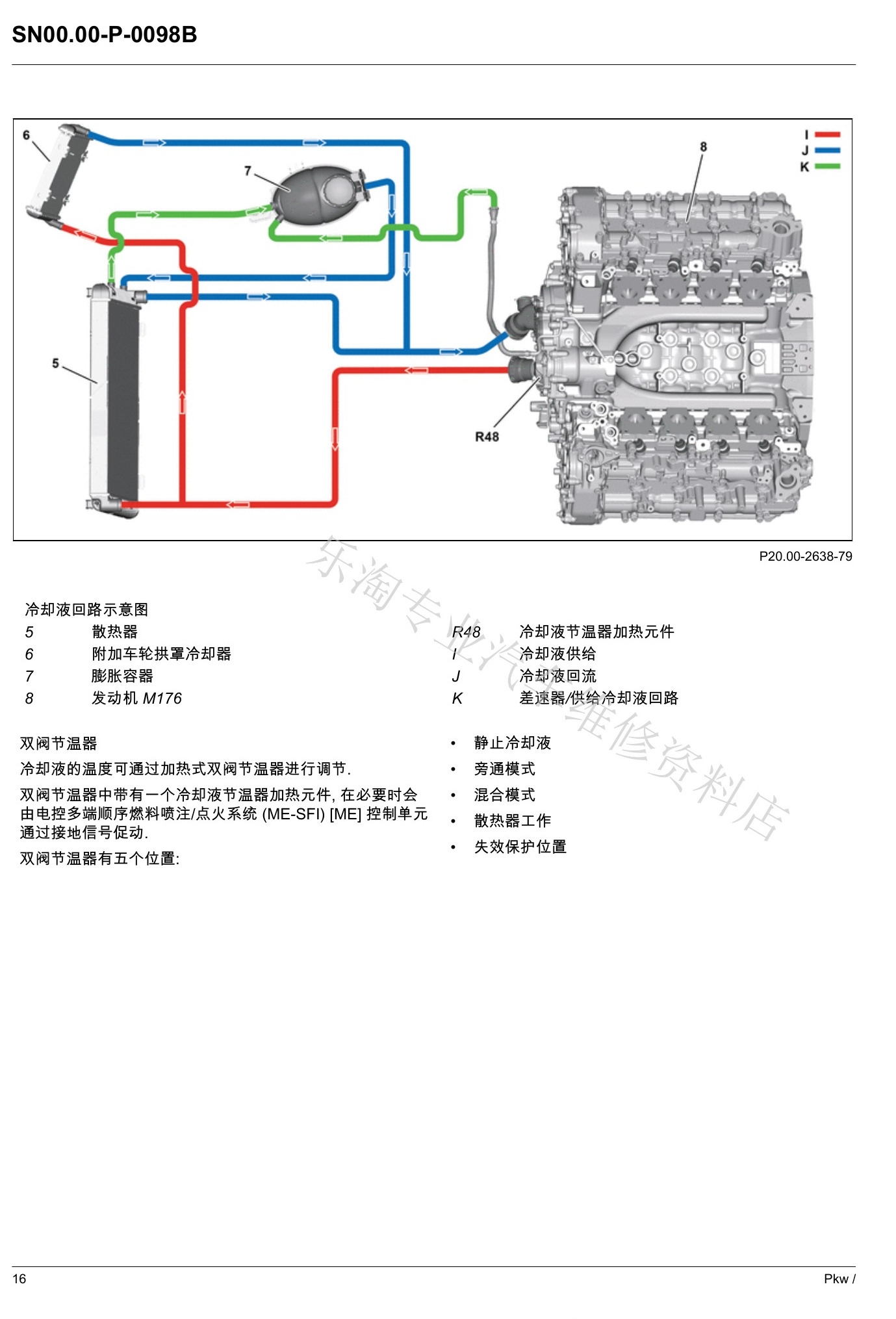

八、发动机热管理与滑阀节温器

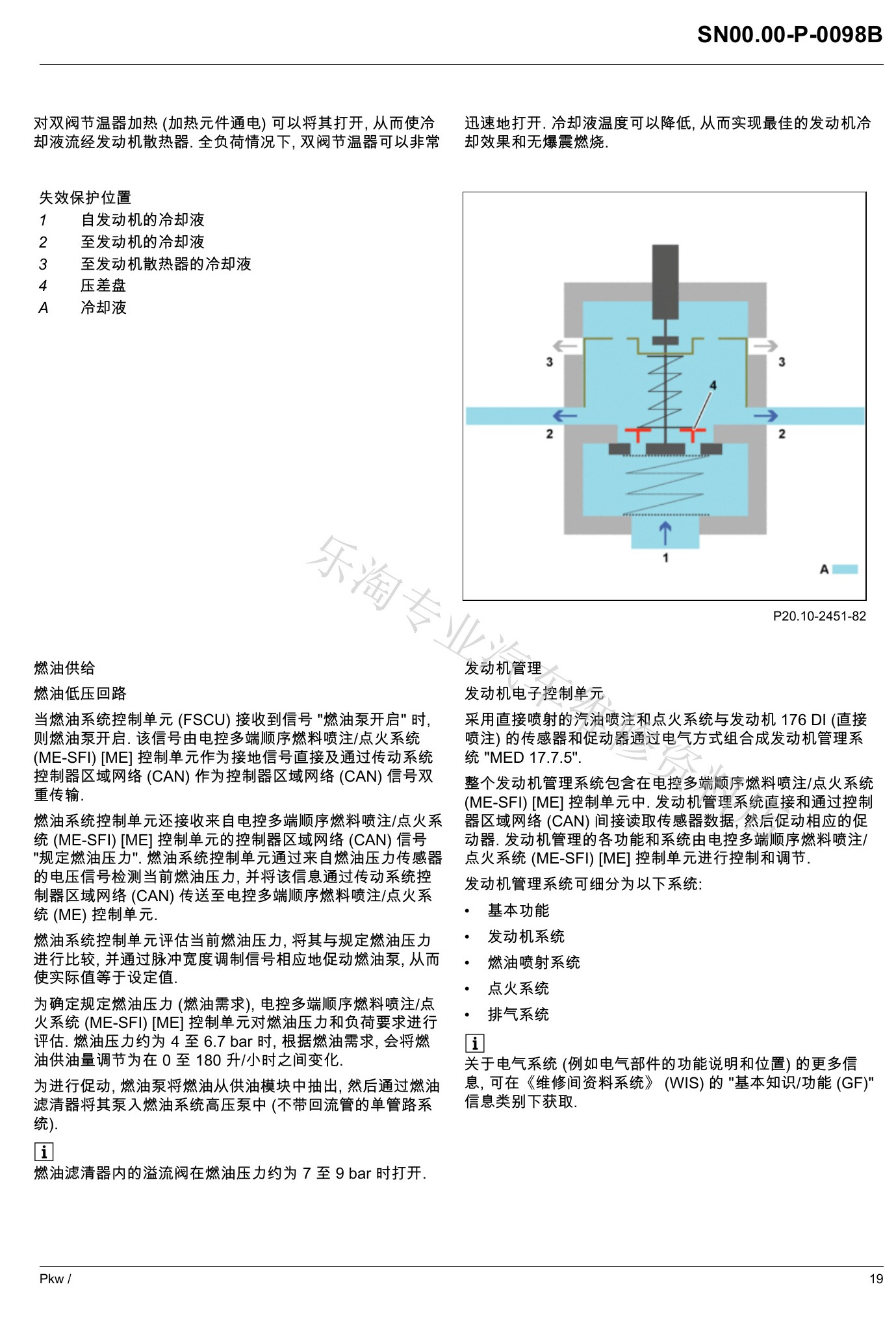

发动机冷却系统通过加热式滑阀节温器实现静态冷却液、旁通、混合、散热器工作和失效保护五种位置。暖机阶段限制大循环，以缩短升温时间、减少排放和燃油消耗；高负荷时加热元件促使节温器迅速打开，提高冷却能力。冷却液超过约120°C时进入全开应急位置。

九、低压燃油、ME控制与网络

低压燃油系统由N118燃油泵控制单元根据ME给出的目标压力调节。资料中的燃油压力范围约4-6.7 bar，供油量按需求在0-120 L/h之间变化，滤清器溢流阀约7-9 bar开启。

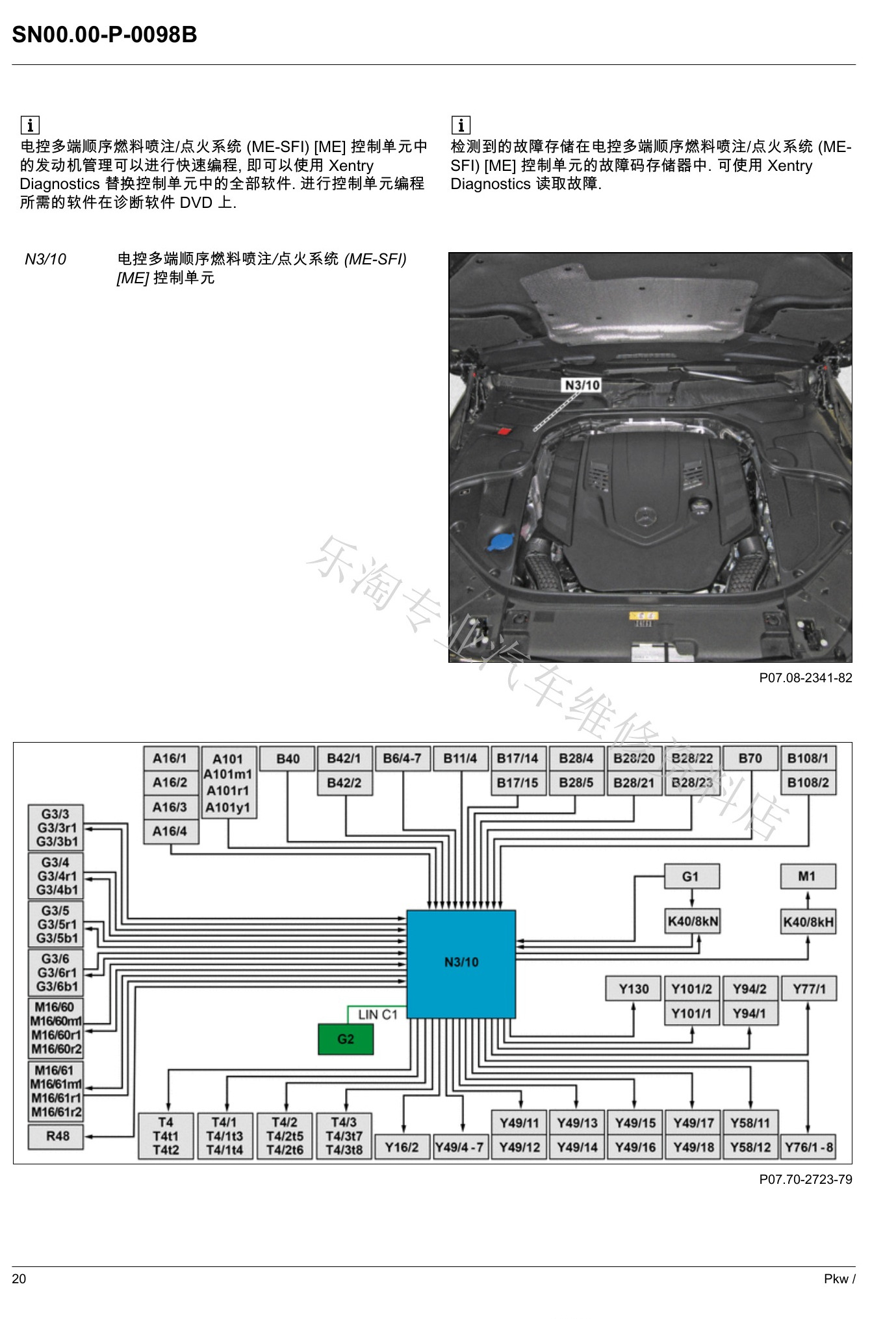

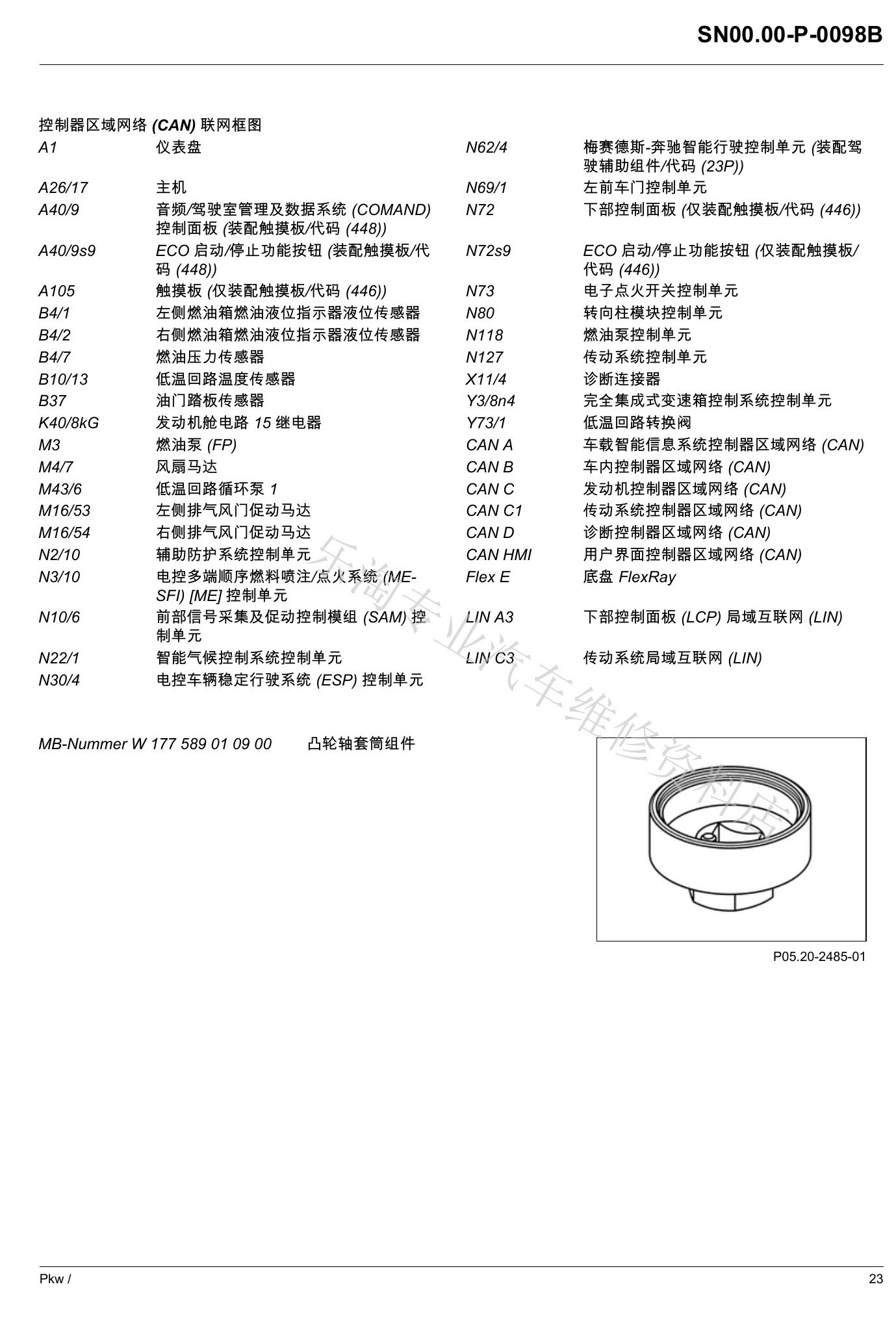

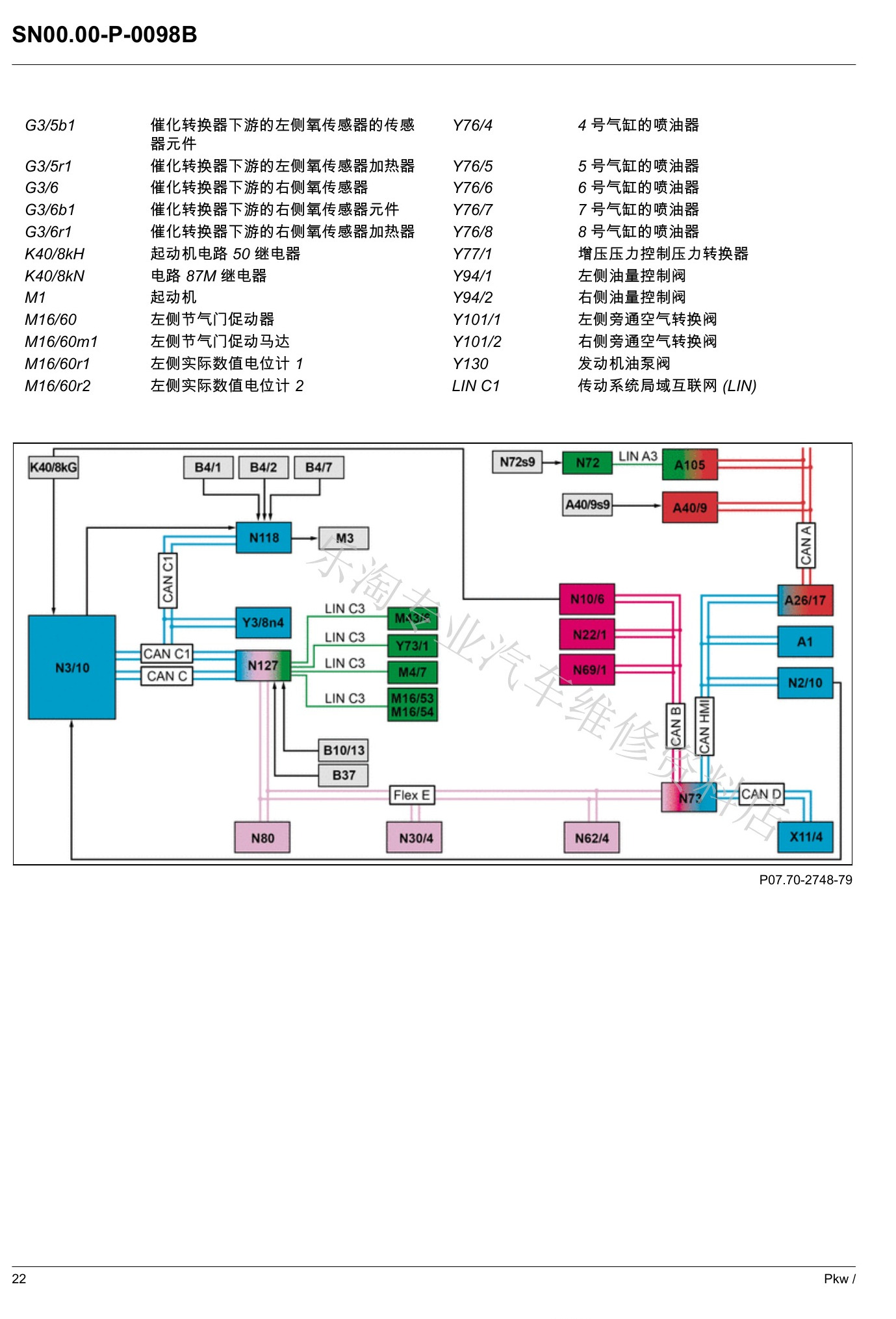

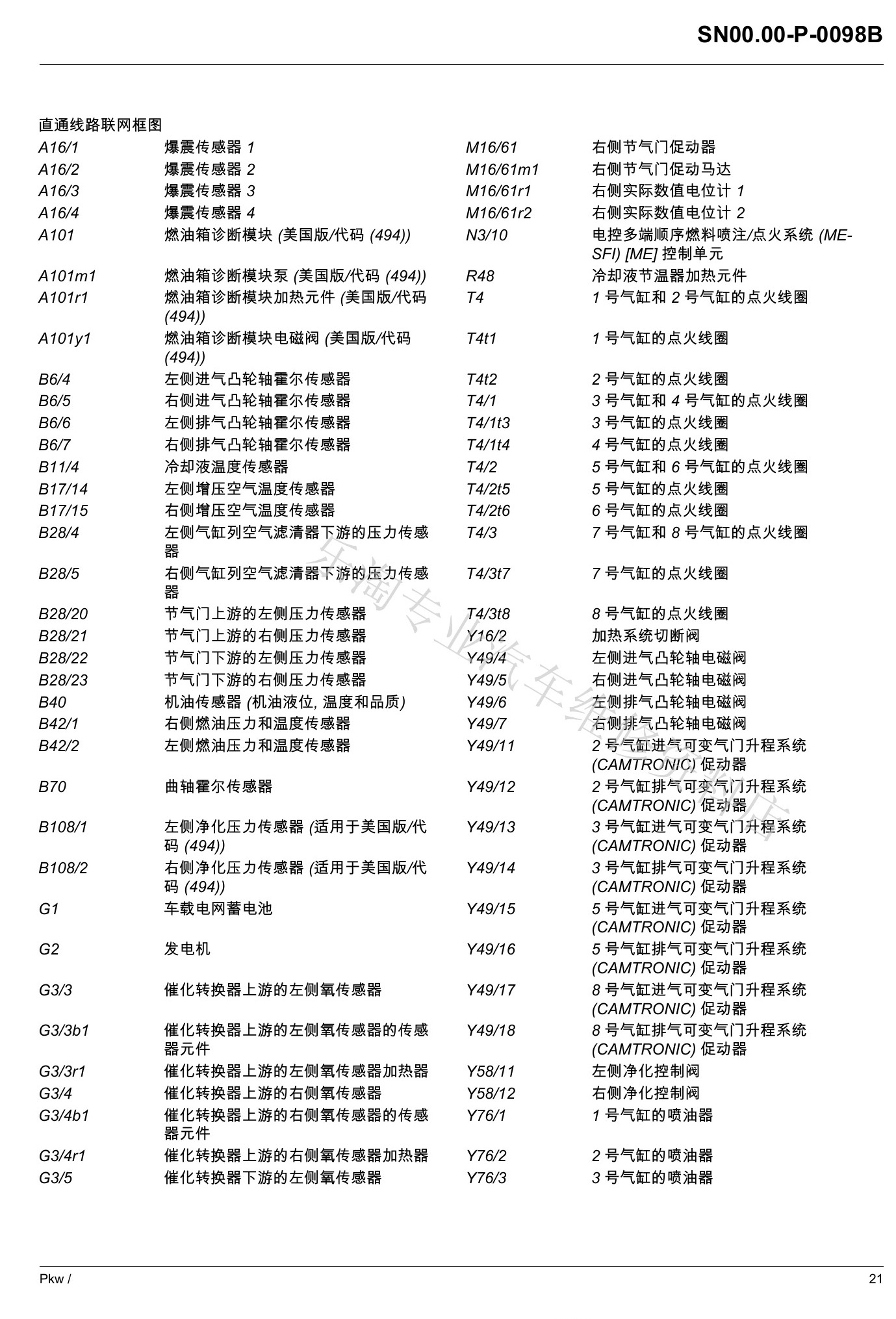

发动机管理集中在N3/10 ME-SFI控制单元中，可通过XENTRY进行编程、读取故障和控制单元更换。资料同时给出直接线路、CAN、LIN和FlexRay连接，以及ESP、变速箱、燃油泵、空调、仪表和驾驶辅助等相关控制单元。

十、专用工具与技术数据

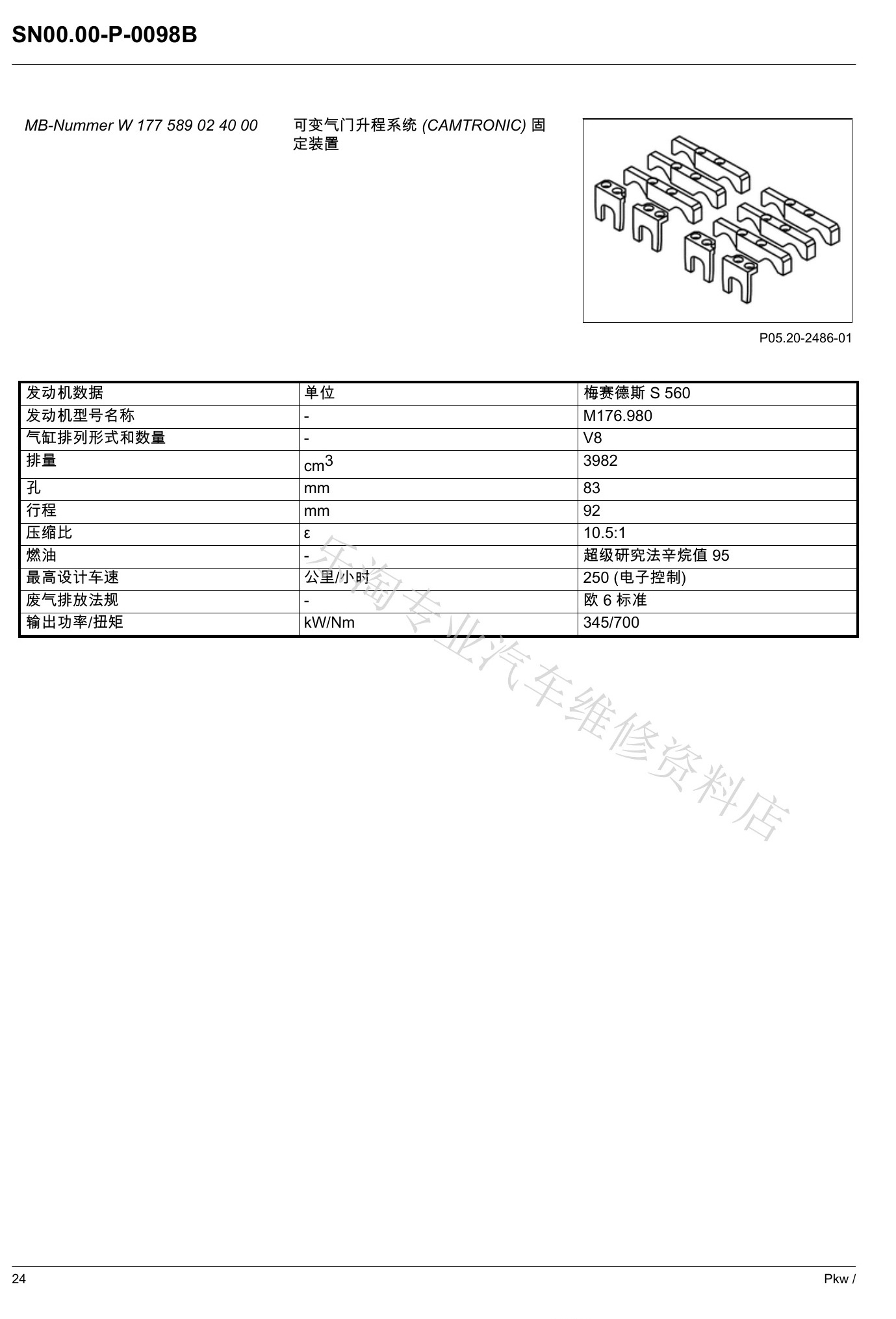

资料列出W177 589 01 09 00凸轮轴套筒组件和W177 589 02 40 00 CAMTRONIC固定装置。涉及气门升程系统与正时时必须使用对应工具和当前维修文件。

• 发动机型号：M176.980。
• 结构：V8。
• 排量：3982 cm³。
• 缸径×行程：83×92 mm。
• 压缩比：10.5:1。
• 燃油：至少95 RON。
• 最大功率/扭矩：345 kW/700 Nm。
• 最高车速：250 km/h，电子限制。
• 排放标准：欧6。

M176的增压、冷却、气缸关闭、润滑和ME网络互相影响。诊断时应先确认实际车型和运行模式，再结合温度、压力、凸轮轴位置、气缸关闭状态和网络故障进行判断。
