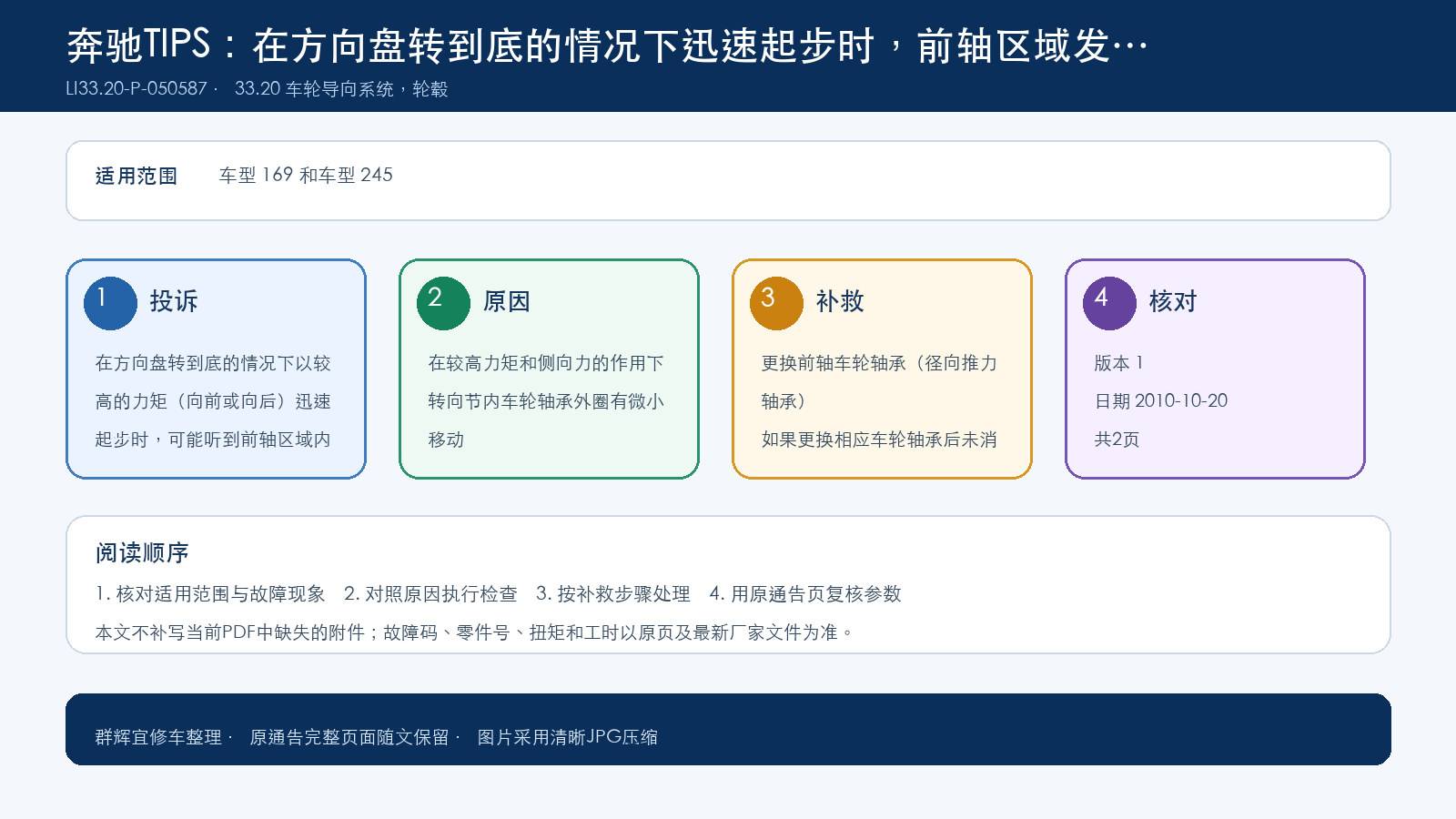

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI33.20-P-050587，版本1 |
|---|---|
| 功能组 | 33.20 车轮导向系统，轮毂 |
| 日期 | 2010-10-20 |
| 适用范围 | 车型 169 和车型 245 |
一、故障现象与投诉条件
发出一声猛烈的噼啪声。
附件
文件 描述
Aufnahme09 ruckwarts.mp3 噪音录音
Aufnahme 10 vorwarts.mp3 噪音录音
二、原通告列出的可能原因
车轮轴承外圈有微小移动。
三、检查与补救步骤
须更换相应的转向节。
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A1693300720 左侧转向节 1 X
A1693300820 右侧转向节 1 X
操作号与损坏代码
容 时间 损坏代码 提示
左侧前轴转向节，根据需要更
换
33224 36 车型 169 和 245
右侧前轴转向节，根据需要更
换
33224 36 车型 169 和 245
33-2995 更换一个轮毂的前轮轴承（转向节已拆
下）
33224 36 车型 169 和 245
前轴转向节（两个），根据需
要更换
33224 36 车型 169 和 245
33-2996 更换两个轮毂的前轮轴承（转向节已拆
下）
33224 36 车型 169 和 245
WIS参考
前半轴凸缘和双
列角接触球轴承
补救
转向节 补救

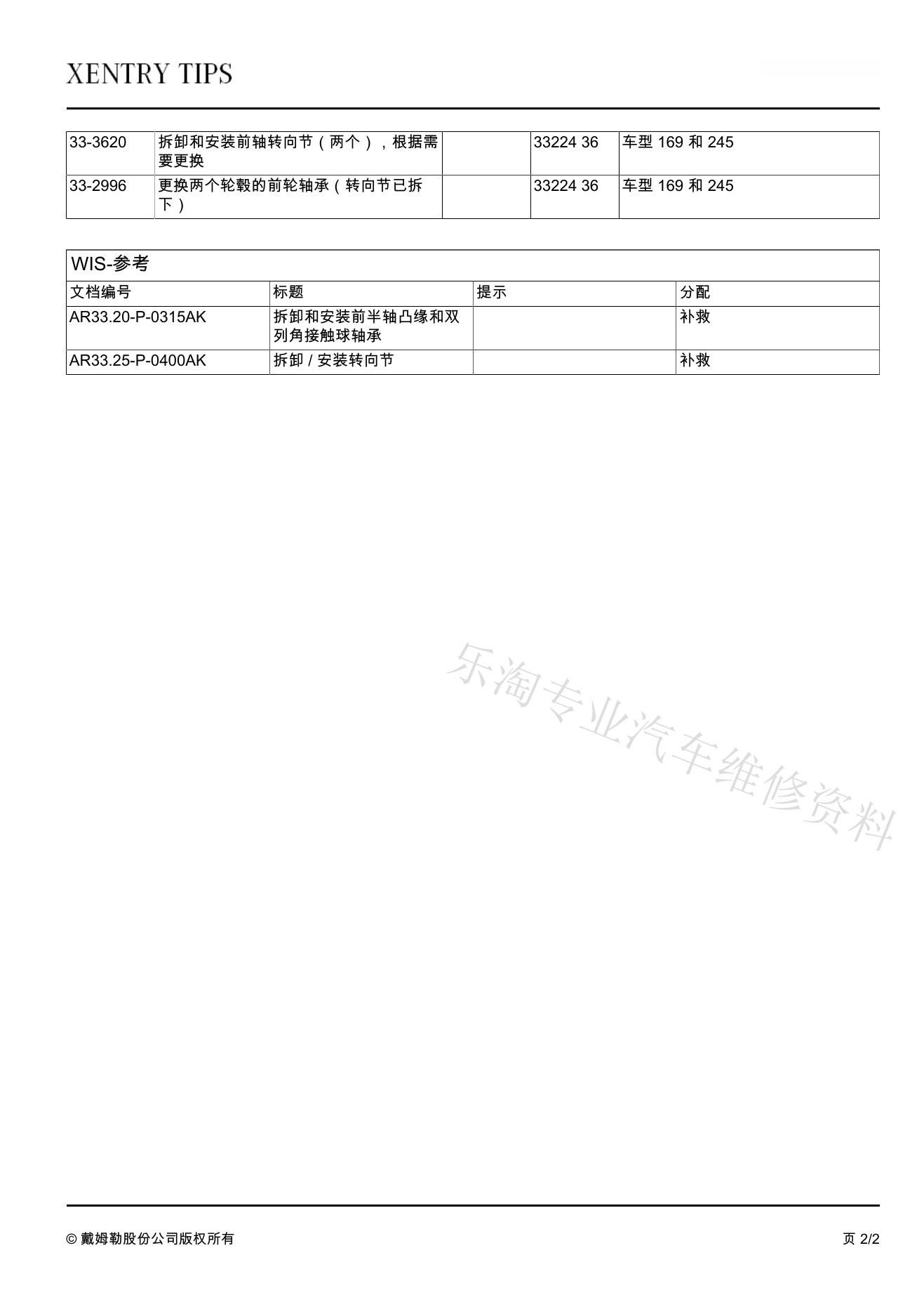

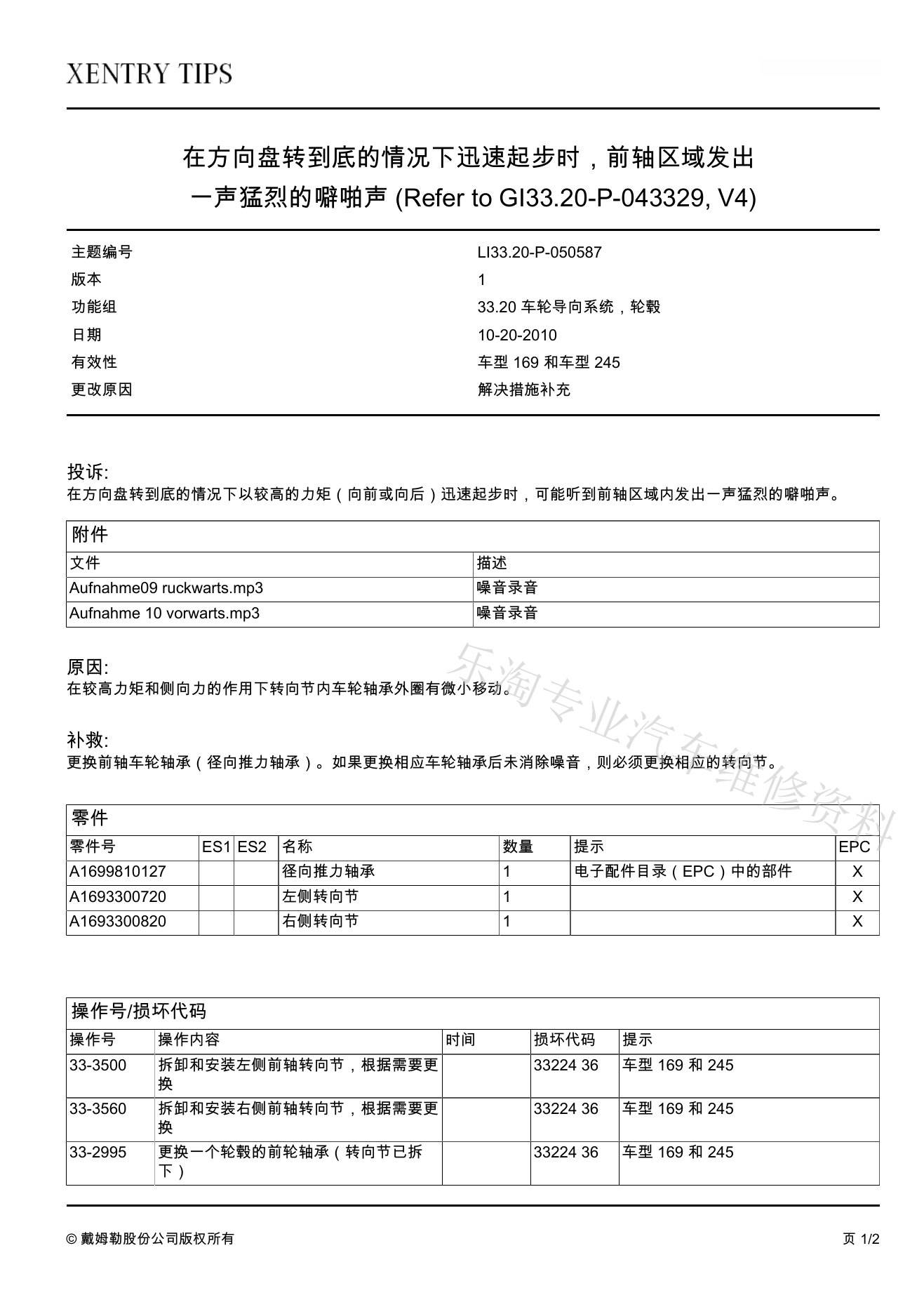

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
