2024+ 特斯拉 Model 3 左外后视镜总成更换：3 个螺栓 15 N·m 与线束索环

左外后视镜总成通过 3 颗螺栓固定在前门，线束则穿过车门索环并由独立线束夹固定。拆装时应先降窗和拆门饰板，避免在抽拉线束时损伤玻璃滑槽密封条。

一、结构与关键施工点

• 后视镜连接器：小一字工具释放。
• 独立线束夹：复装回原固定位置，检查是否锁好，不以拉扯电线代替检查。

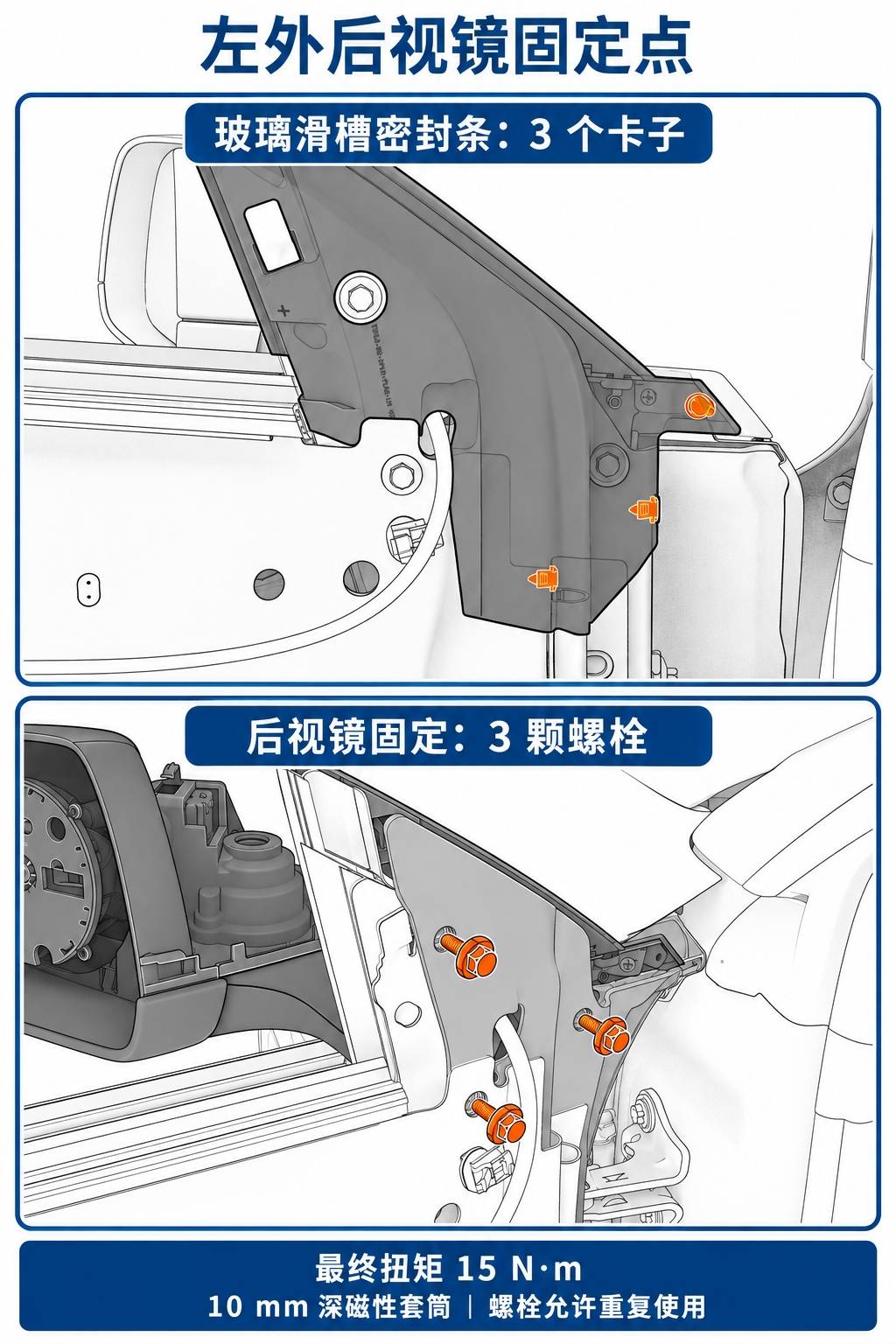

• 玻璃滑槽密封：松开 3 个卡子。

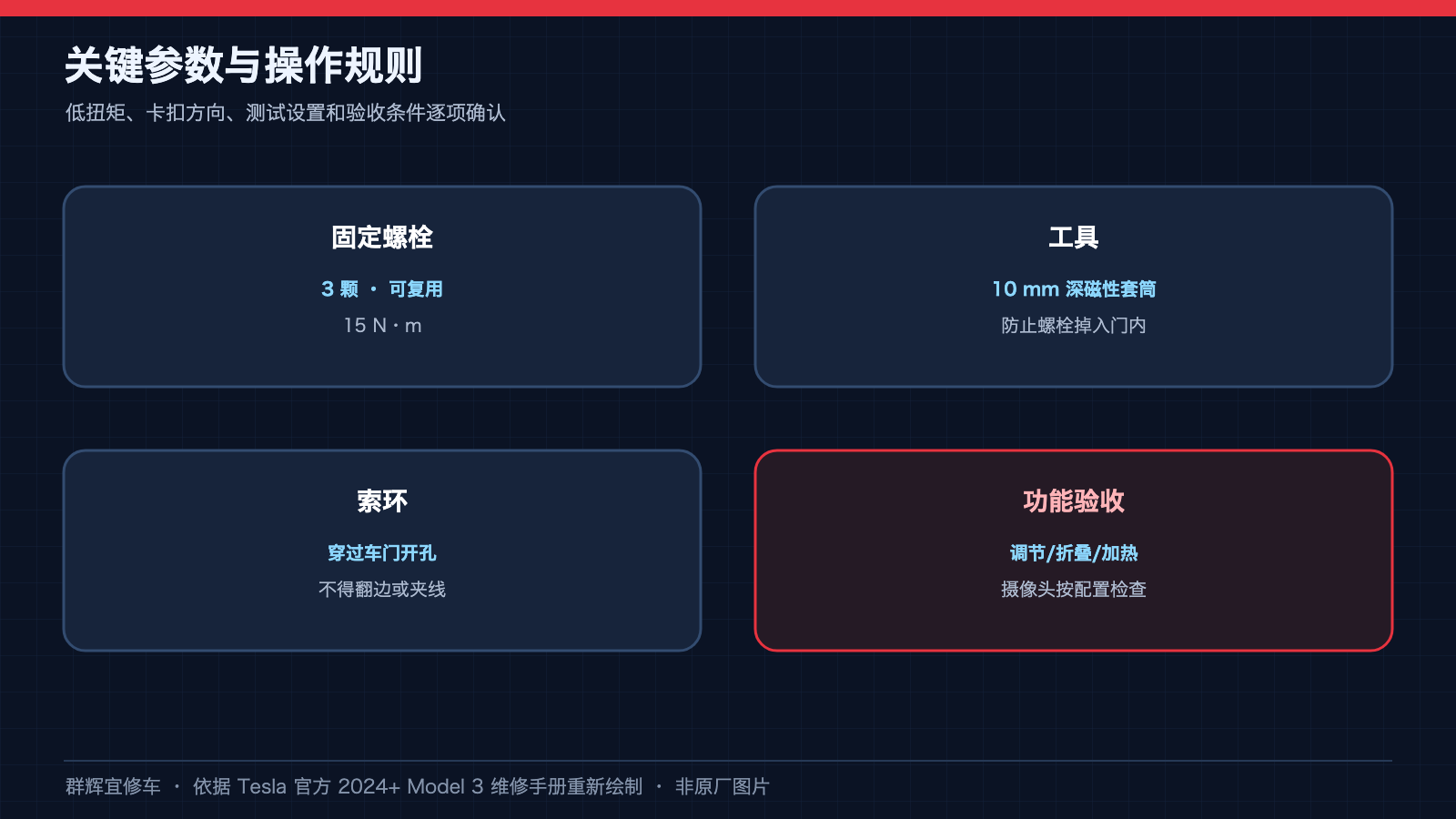

• 车门固定螺栓：3 颗，最终 15 N·m，允许重复使用；10 mm 指深磁性套筒规格，不是螺纹直径。

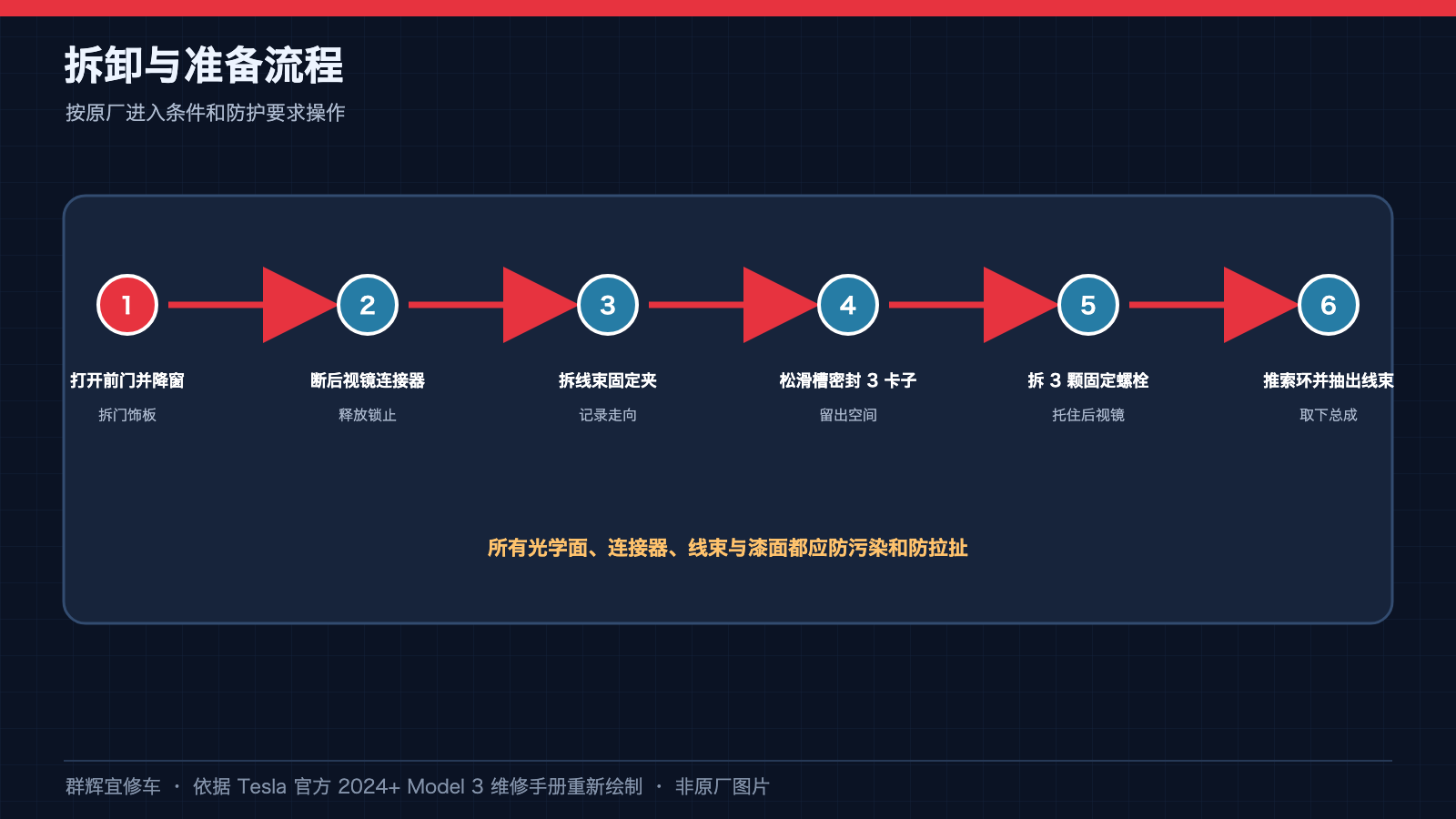

二、拆卸或准备流程

• 打开前门并降窗：拆门饰板。

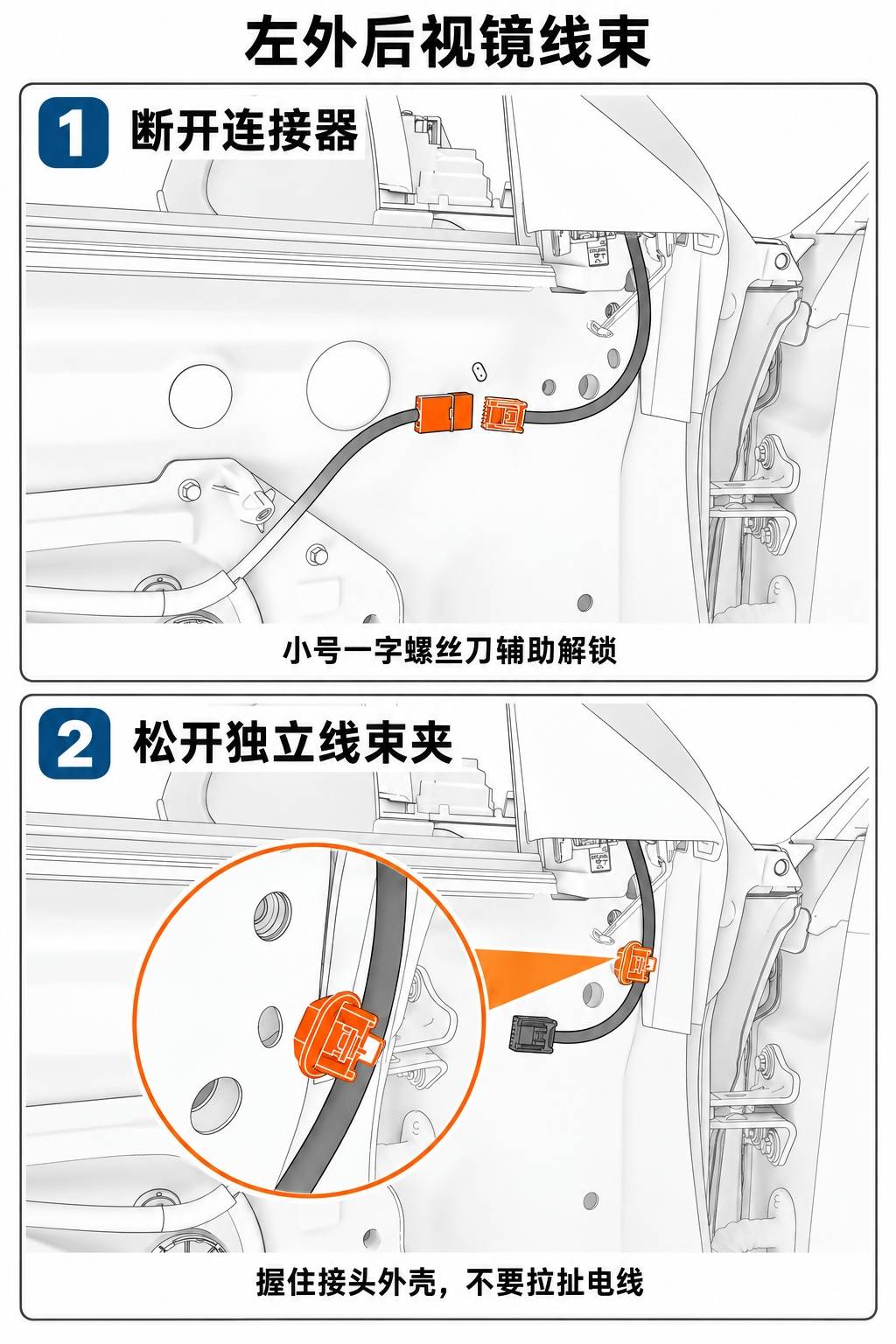

• 使用小号一字螺丝刀释放左外后视镜连接器锁止，握持壳体将其断开；避免工具损伤端子。
• 拆线束固定夹：记录走向。
• 松滑槽密封 3 卡子：留出空间。
• 拆 3 颗固定螺栓：托住后视镜。

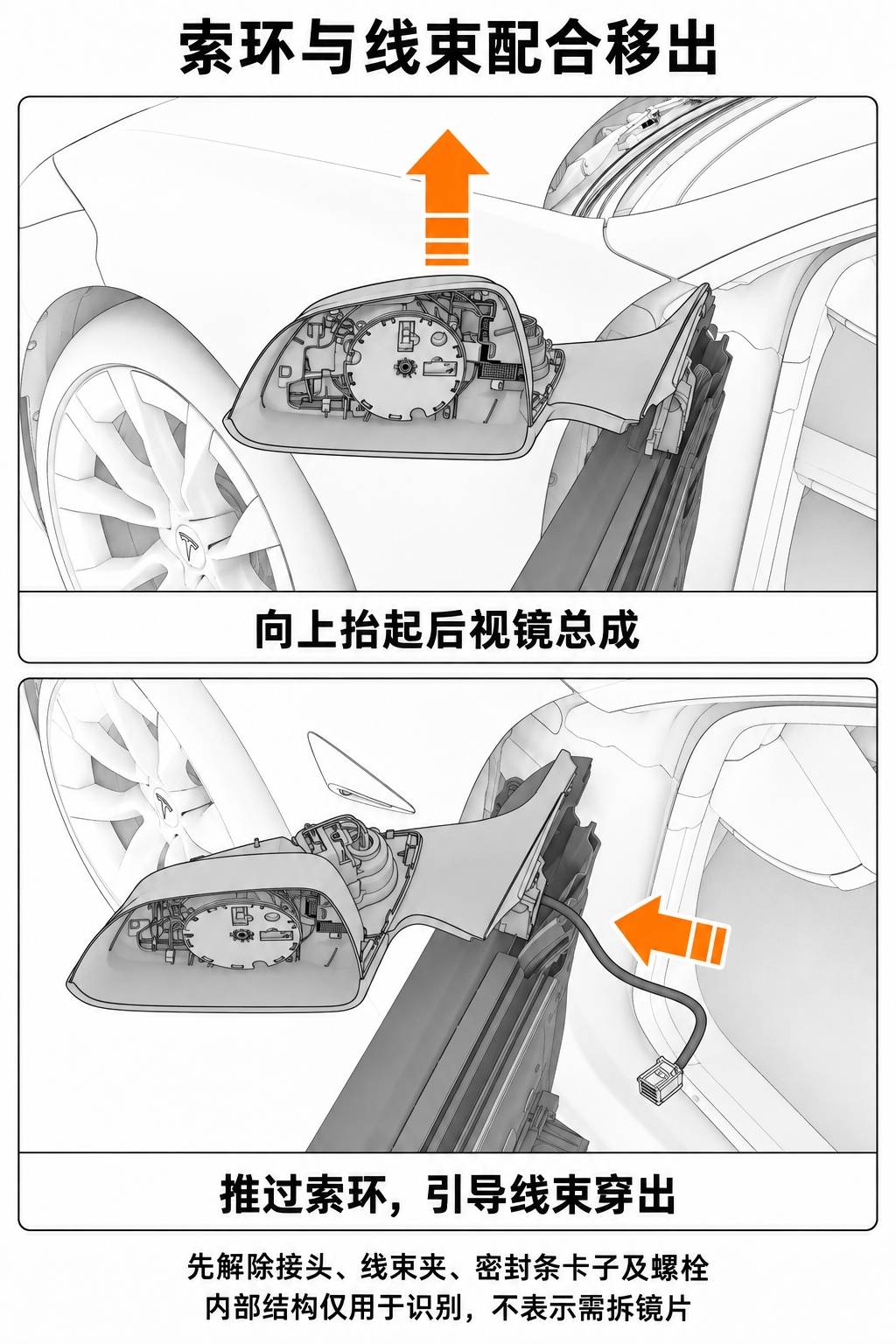

• 将索环推过左前车门开孔，配合向上移动后视镜总成，引导线束穿出，直到总成与车门完全分离；不得靠拉线束悬吊后视镜。

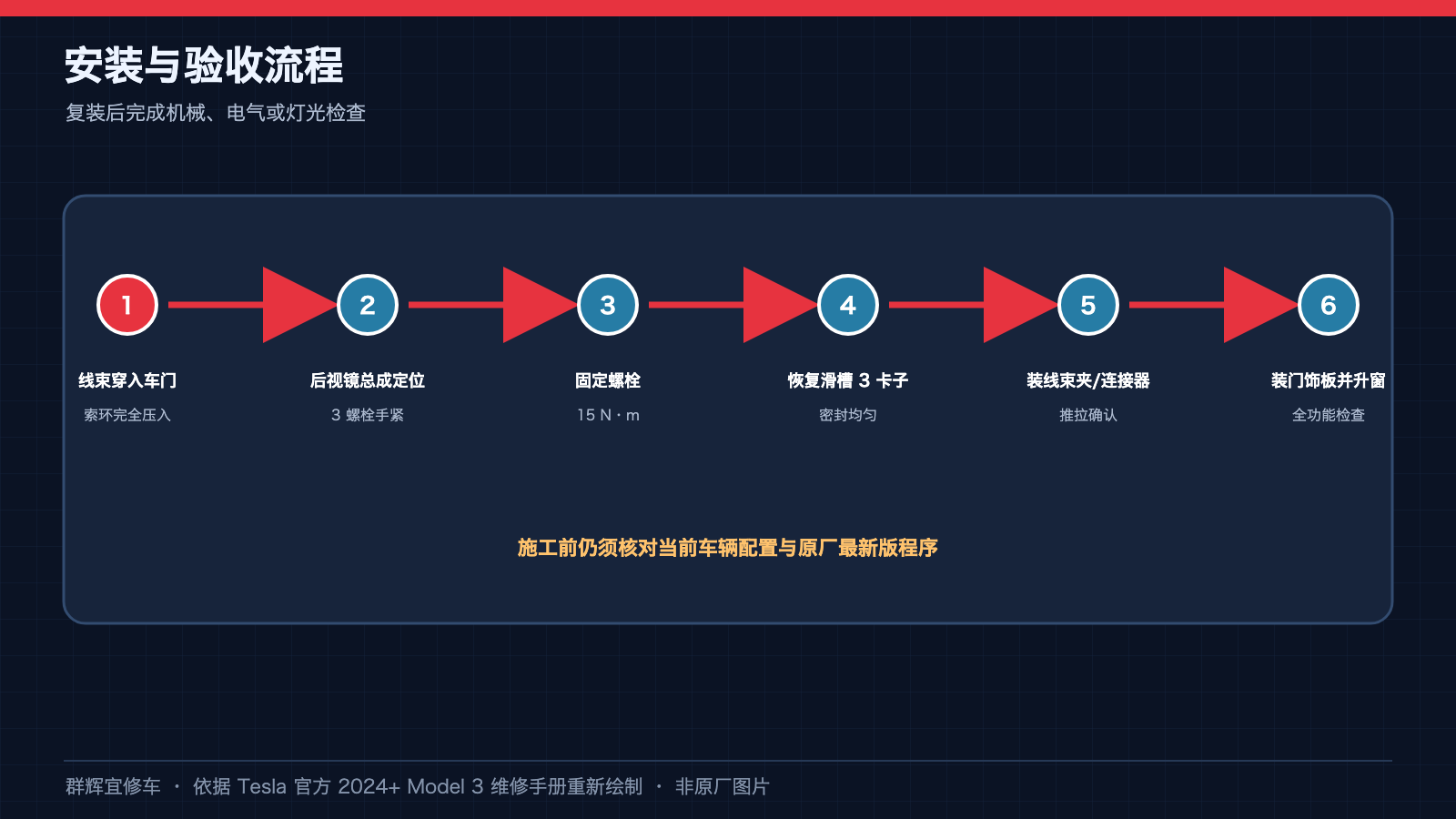

三、安装、调节与验收

• 按原路径把后视镜线束穿回车门，再将总成定位；检查索环密封唇就位、未翻边夹线。
• 后视镜总成定位：3 螺栓手紧。
• 使用 10 mm 深磁性套筒，将固定总成的 3 颗螺栓紧固至 15 N·m。
• 恢复滑槽 3 卡子：密封均匀。
• 恢复独立线束夹，连接后视镜电气连接器并确认锁止。
• 按对应程序安装左前门饰板，升起左前窗并关闭车门。交车检查按实车配置核对镜面调节、折叠及其他配备功能；本文不另设原厂未给出的校准步骤。

安全提示：拆装时保护镜面、漆面与玻璃滑槽密封条，支撑后视镜总成，防止螺栓掉入车门。本文仅用于理解本车型原厂程序，相关门饰板拆装和电气安全要求须按当前车辆资料执行。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。原厂资料会持续更新，施工前须重新核对车辆生产日期、销售市场、后视镜零件配置及最新版程序。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
