奔驰仪表盘上显示故障信息“制动摩擦片磨损” ( Ref to GI54.21-P-052917 )：LI54.21-P-052973

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

在对驾驶员信号采集及促动控制模组 (SAM) 进行软件校准编号 (SCN) 设码后，仪表盘上显示信息“制动摩擦片磨损”

二、原通告列出的可能原因

SCN 设码中有错误

三、检查与补救步骤

有制动摩擦片磨损传感器

1.1 如果是，则进行制动摩擦片磨损传感器的引导型检测

1.2 如果否（没有制动摩擦片磨损传感器）

代码 81O（字母 O）

3. 对驾驶员 SAM 进行 SCN 设码

四、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

42159 73

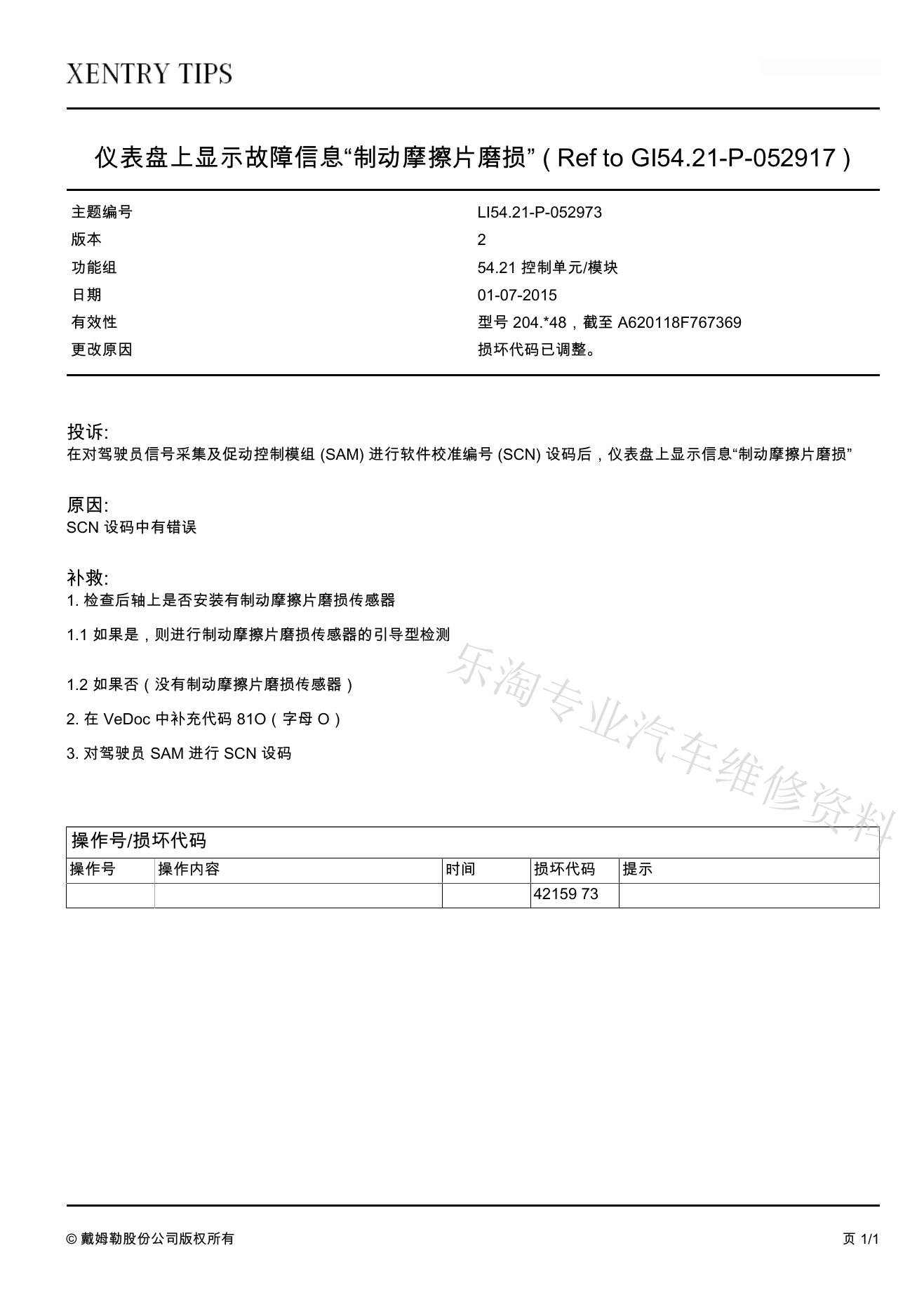

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
