奔驰W212 Media Interface加装：主机拆装、接口模块、线束与编码

W212 Media Interface加装需要让外接媒体设备与车辆音响主机正确通信。只安装接口插座而没有完成线束、供电和车辆配置，系统不会正常识别。

不同生产日期、主机型号和原车装备的套件内容及接线方式可能不同，施工必须使用对应车辆的改装说明和电路图。

一、确认主机版本并保护内饰

读取车辆装备并核对Media Interface套件，关闭点火开关后按规定断电。保护中控台和座椅，准备塑料拆卸工具及插头解锁工具。

二、拆下主机并安装接口部件

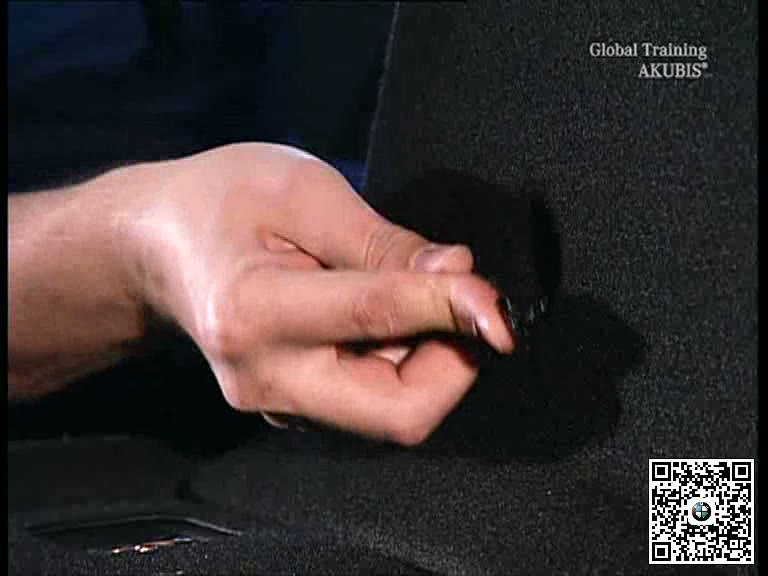

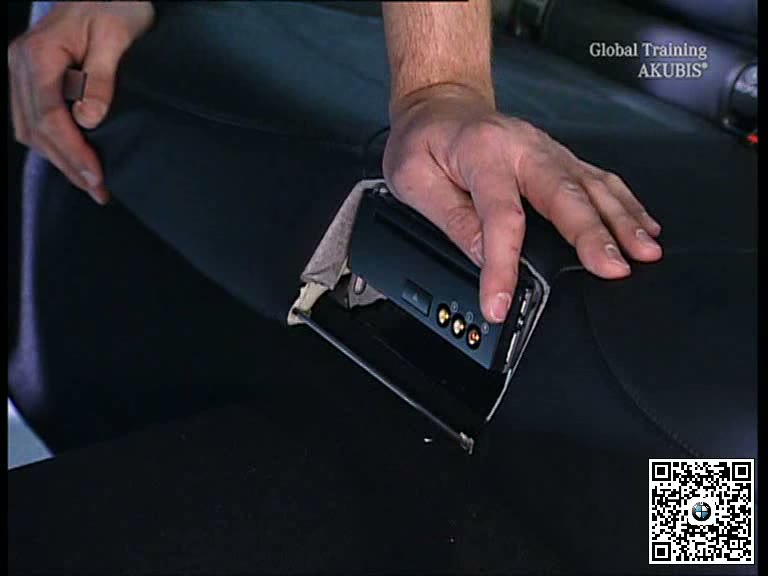

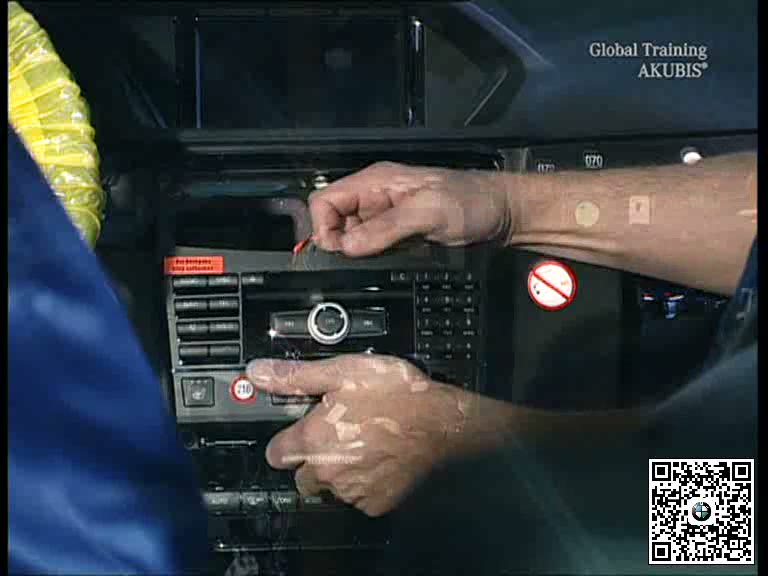

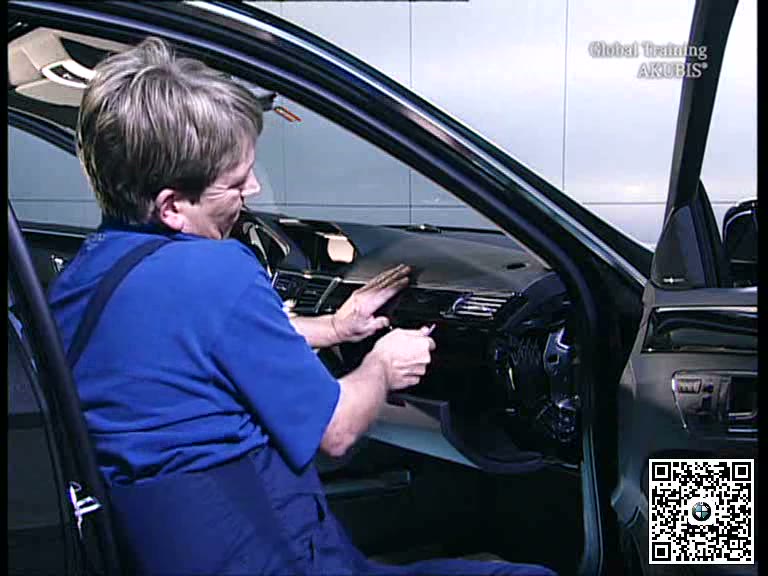

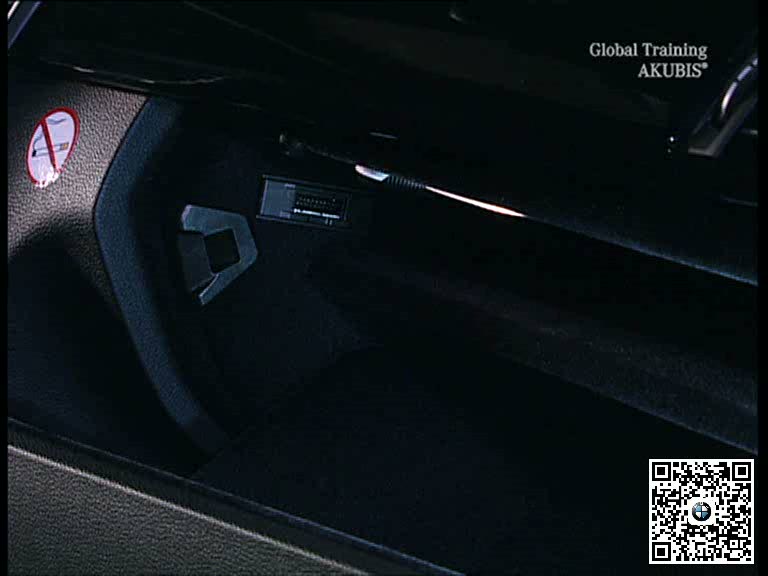

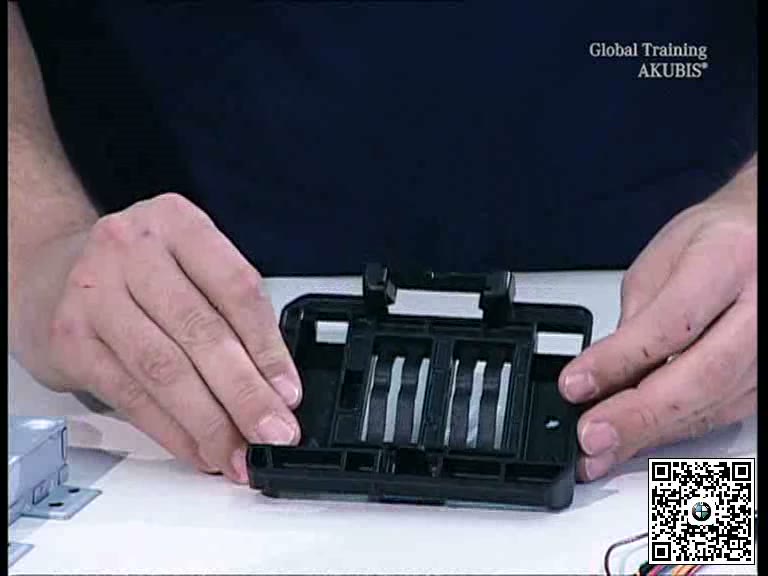

依次拆卸中控饰板和主机固定件，托住主机后解除插头锁止。在规定储物位置安装接口插座、模块或支架，确保操作和插拔空间。

三、布置线束并完成插头连接

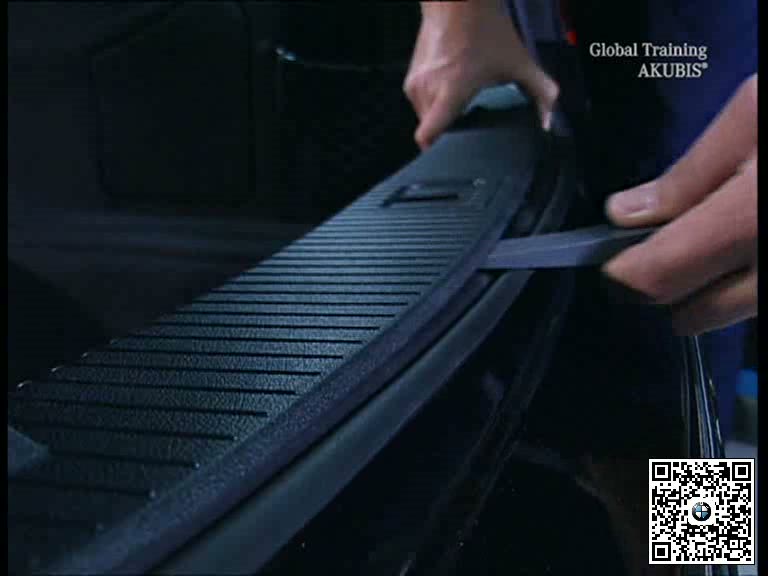

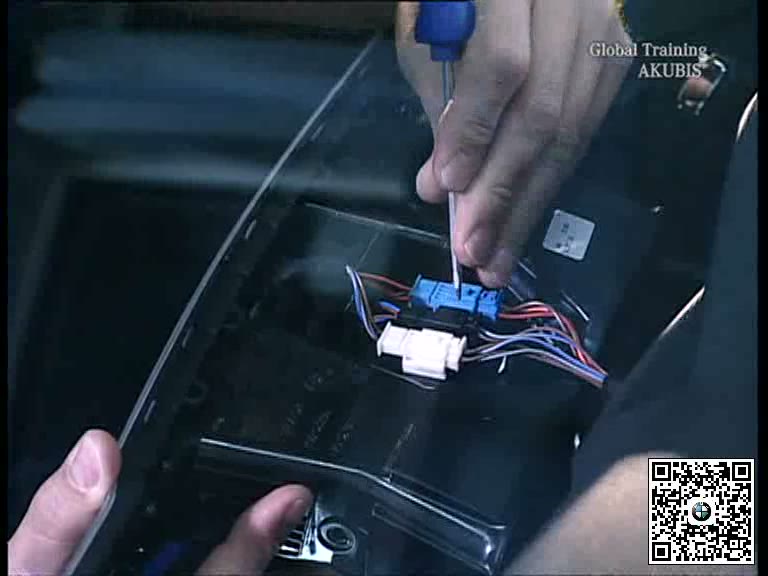

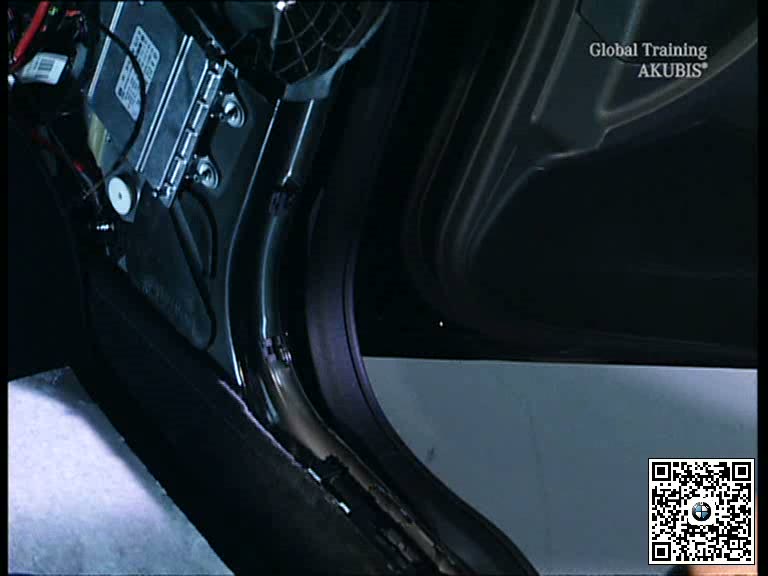

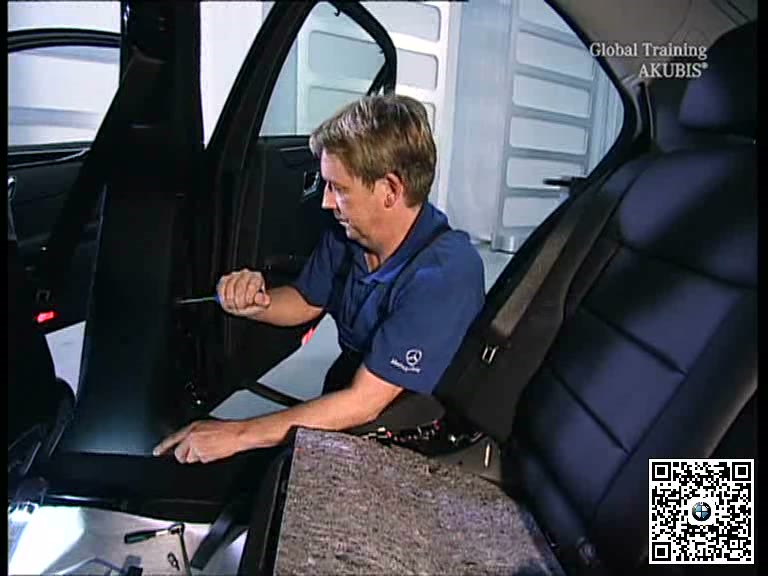

线束沿原车通道连接接口与主机或控制单元，按电路图处理插针、供电和保险位置。线束不能被饰板压住，也不得产生摩擦异响。

四、编码并测试多种媒体功能

装复前先接通电源并执行车辆配置及控制单元编码，使用适配设备检查音频播放、曲目切换、屏幕信息和方向盘控制。确认无故障后完成饰板装复。

五、完工检查要点

• 套件、主机和车辆生产日期相互匹配。

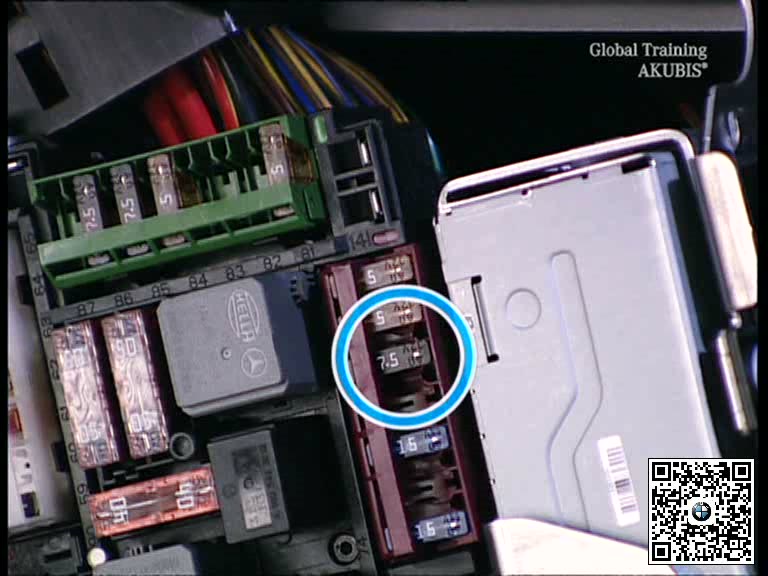

• 插针、供电及保险位置与电路图一致。
• 线束固定可靠且不会被饰板夹压。
• 编码后播放、显示和控制功能均正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
