奔驰W164/X164/W251驻车锁辅助蓄电池亏电：线路检查与修复

W164、X164和W251的驻车锁辅助供电出现电量损失时，故障原因不一定是辅助蓄电池本体。连接点接触不良、线路电阻异常或相关供电路径问题，都可能造成反复亏电。

应先读取故障码和电源实际值，再依据车型电路图检查辅助蓄电池、保险、接地点及控制单元之间的完整路径。

一、读取故障并检测辅助蓄电池

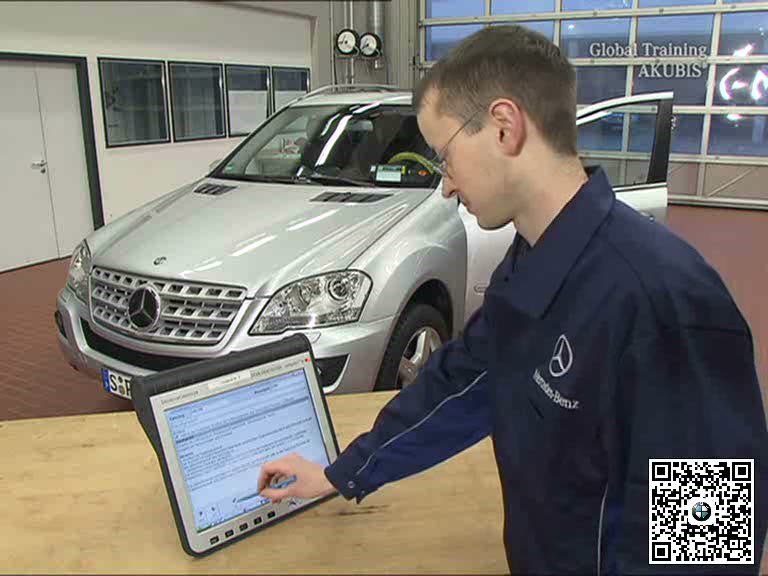

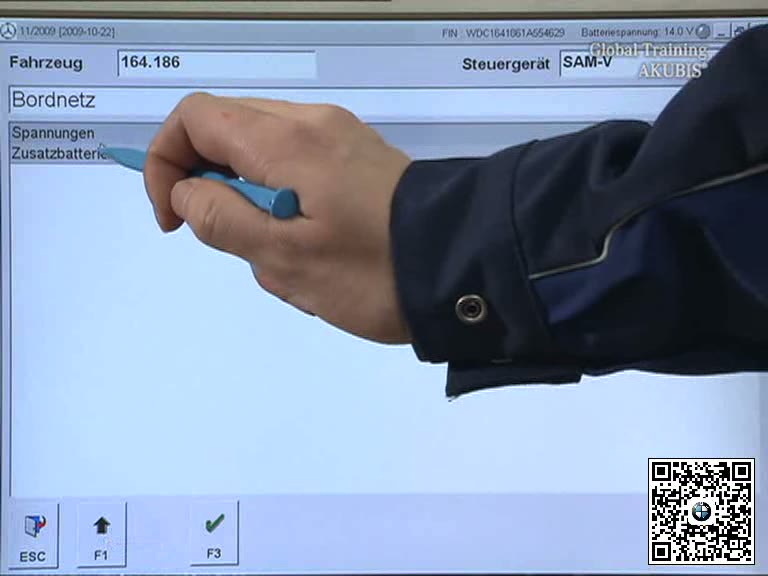

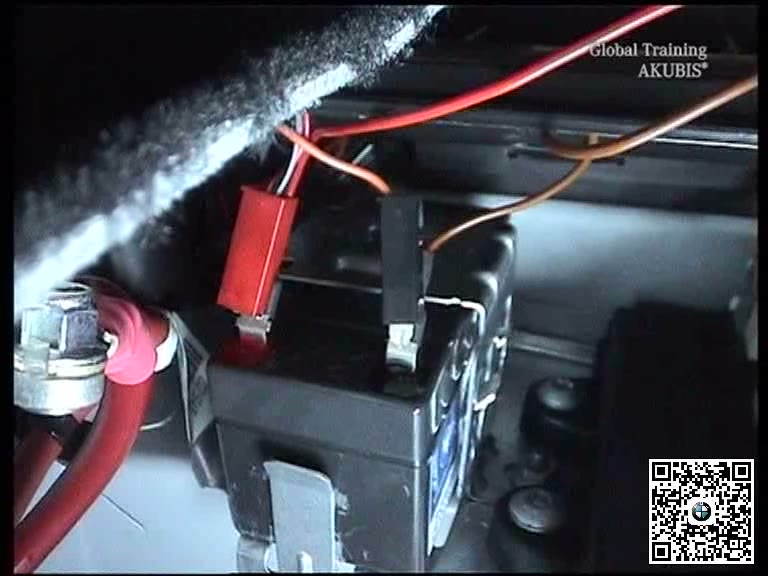

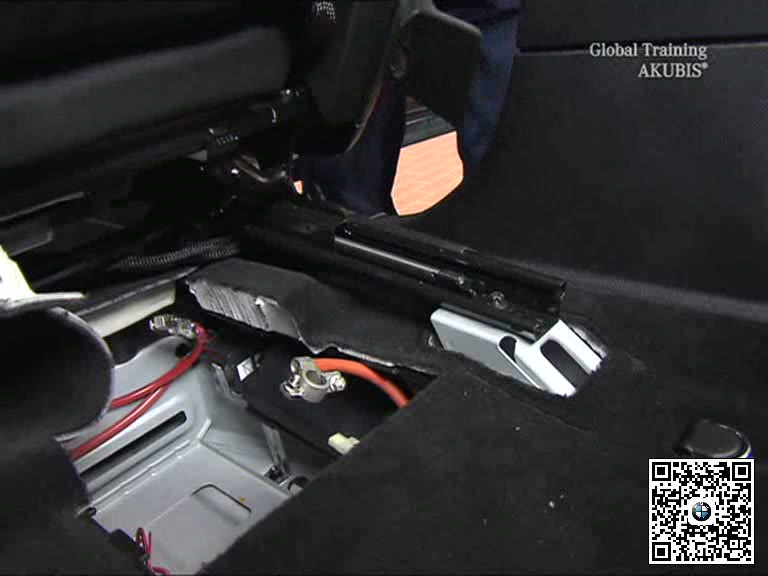

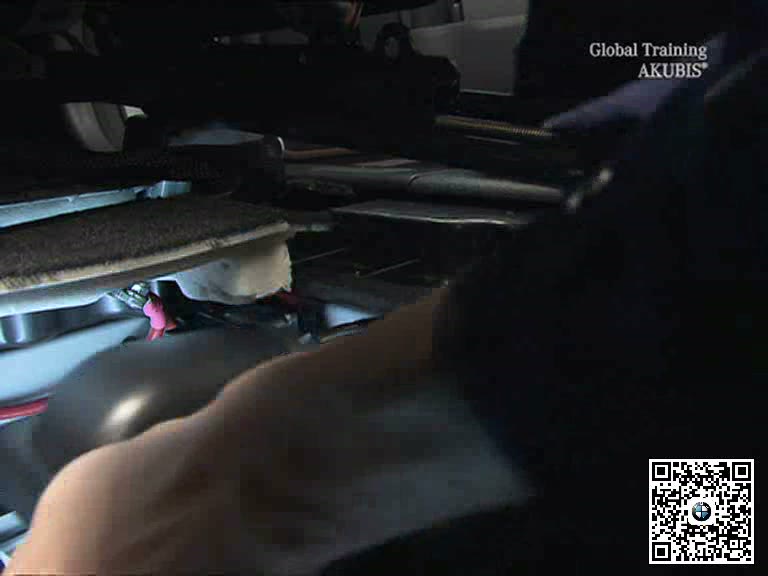

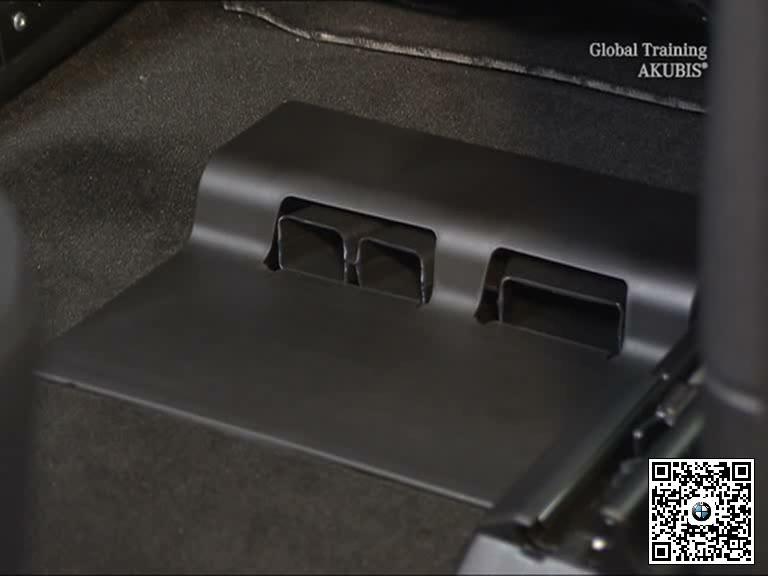

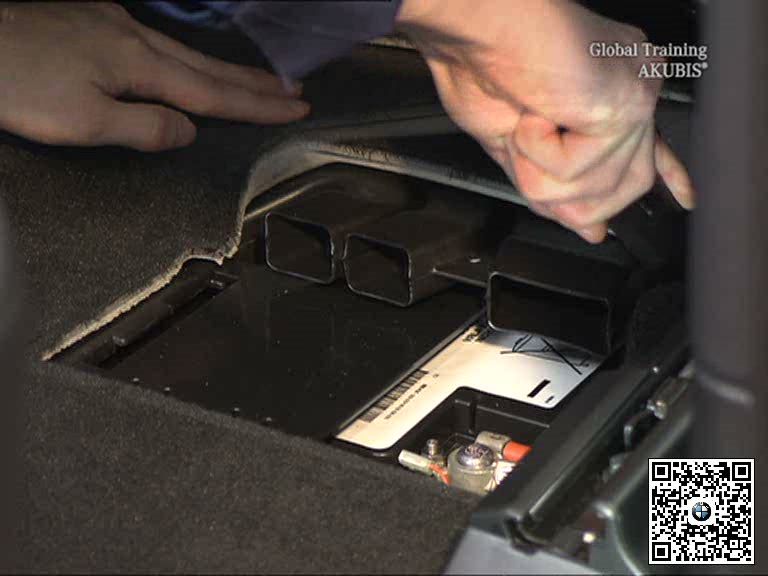

确认客户故障现象，读取相关控制单元故障存储和电压实际值。进入辅助蓄电池位置，检查壳体、端子和静态电压，并按要求进行负载或容量测试。

二、检查供电路径、保险和连接点

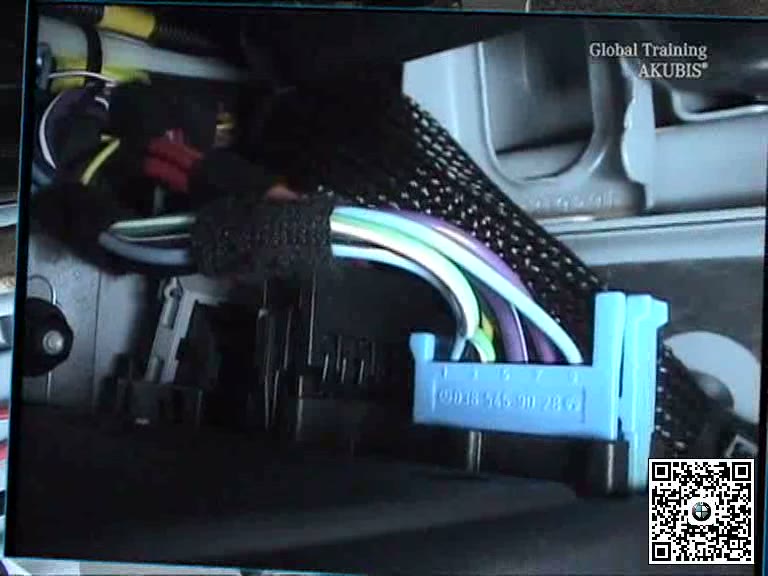

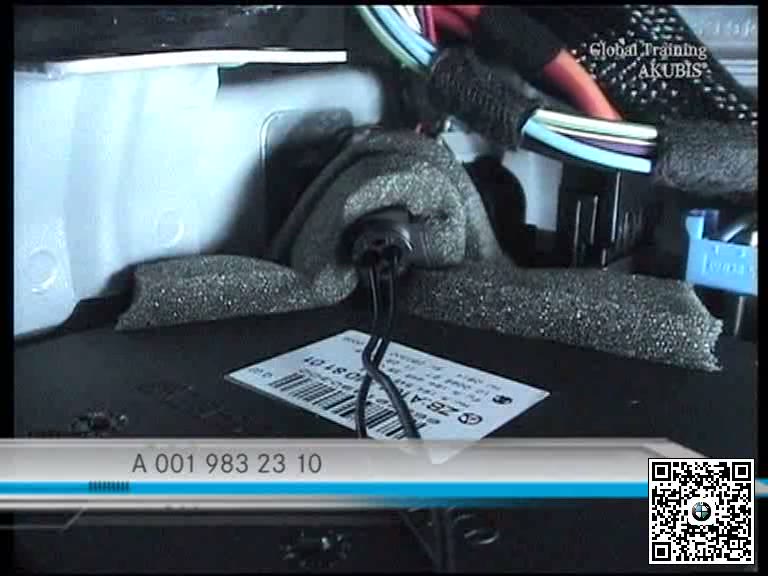

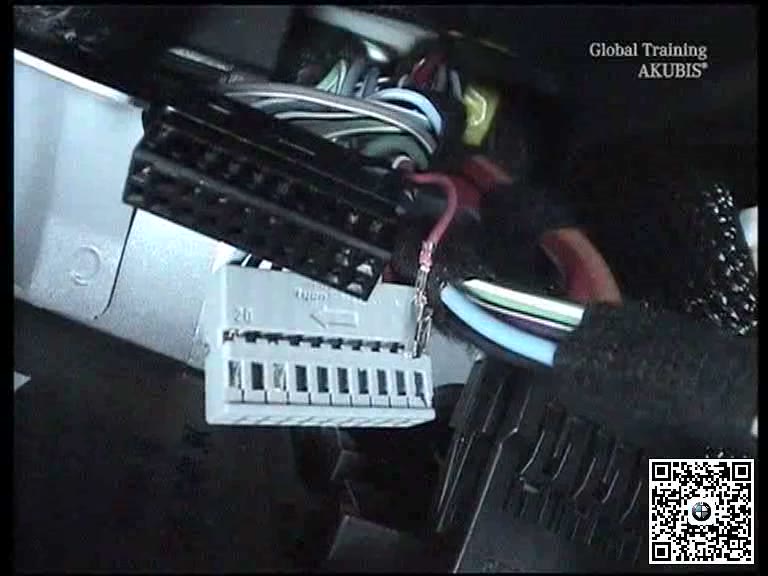

按照对应车型电路图，从辅助蓄电池向相关SAM和驻车锁回路逐段检查。重点观察保险、插头、压接点和接地点有无松动、腐蚀或过热。

三、按规定修复线束和接触不良

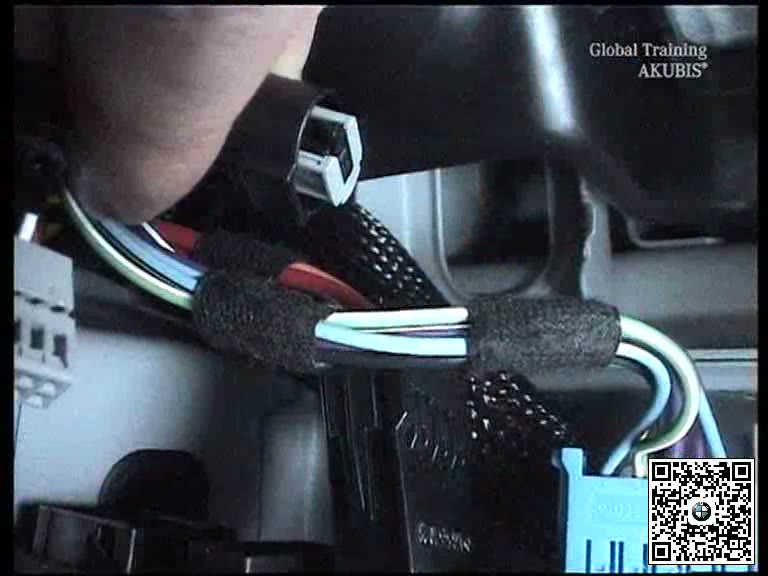

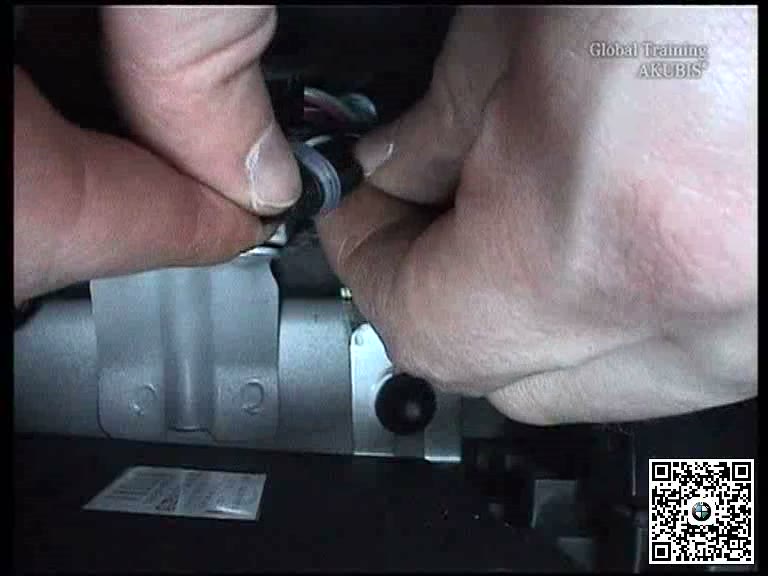

发现导线或连接问题后使用厂家允许的维修线、端子和压接方法处理，修复点做好绝缘、防潮和机械保护，并恢复原车线束固定。

四、验证充电状态和静态电流

恢复连接后清除故障并检查充电电压与控制状态，等待车辆休眠后测量静态电流。重复操作驻车锁相关功能，确认辅助蓄电池不再异常放电。

五、完工检查要点

• 辅助蓄电池已完成电压和负载检查。
• 保险、插头、接地点和线路压降均已检查。
• 线束维修符合端子压接和密封要求。
• 车辆休眠后静态电流及驻车锁功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
