摘要东风日产骊威 发动机控制模块资料。

东风日产骊威 发动机控制模块资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

东风日产骊威 发动机控制模块端子图

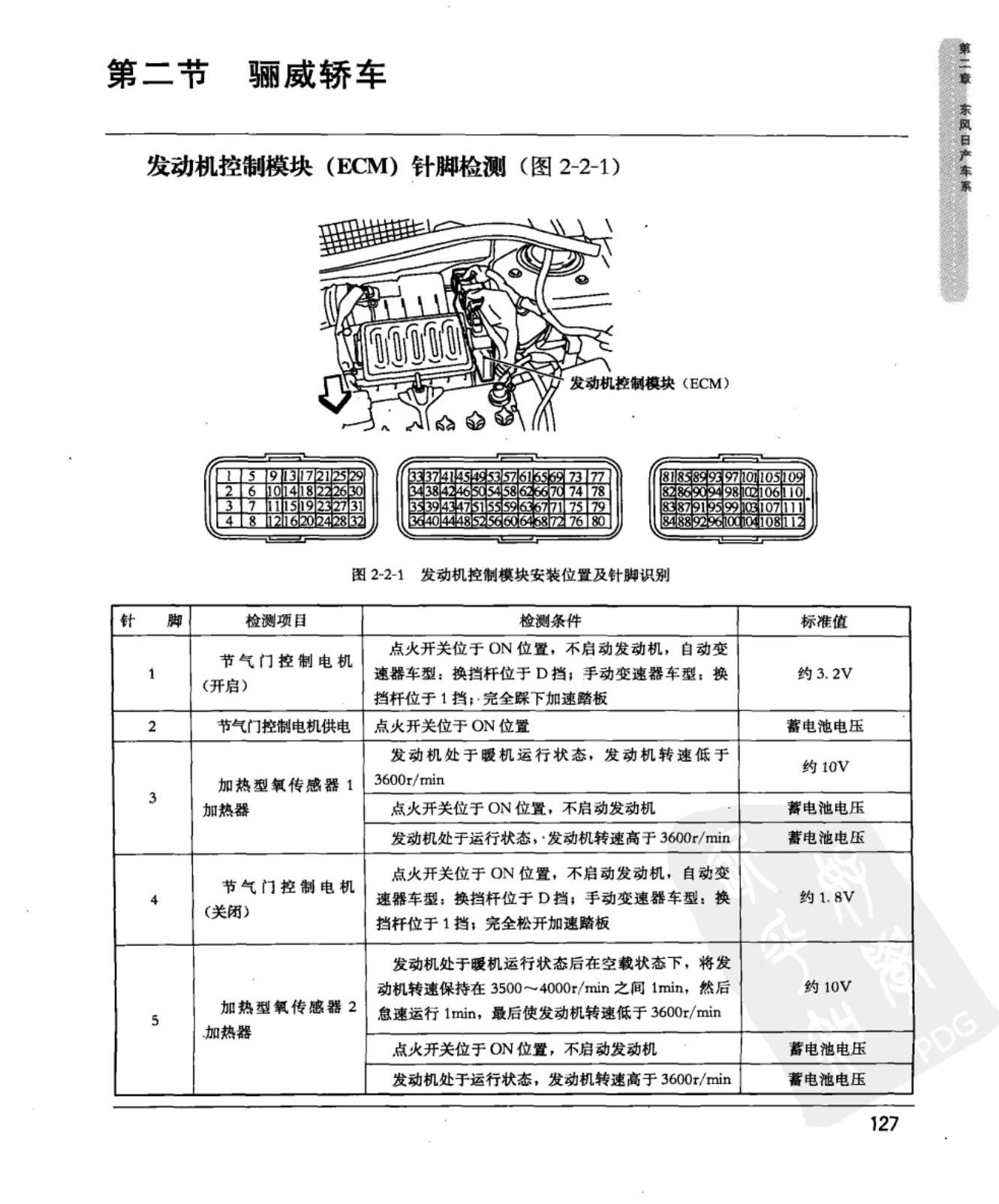

东风日产骊威 发动机控制模块端子图 原始资料第1页
东风日产骊威 发动机控制模块端子图

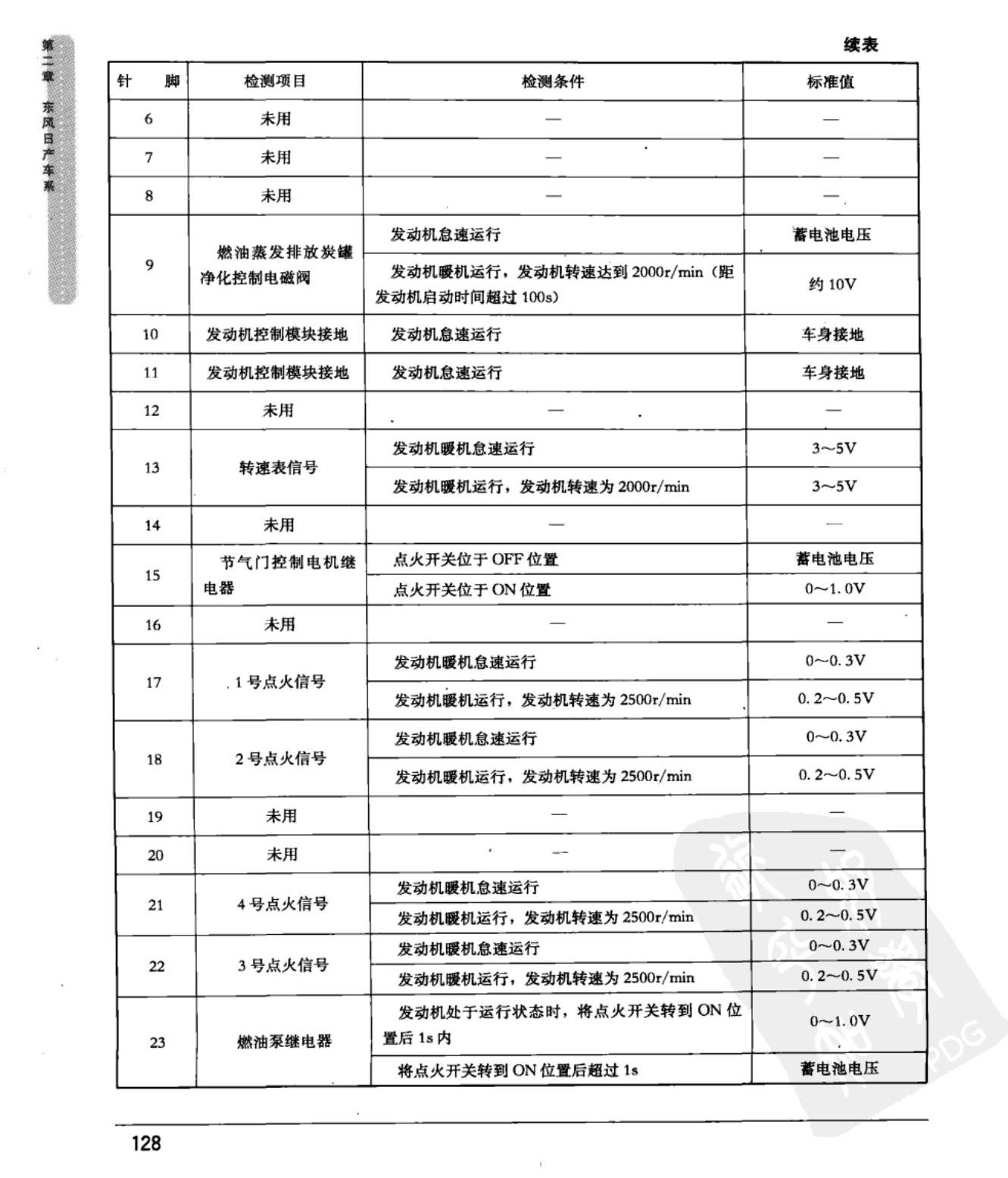

东风日产骊威 发动机控制模块端子图 原始资料第2页
东风日产骊威 发动机控制模块端子图

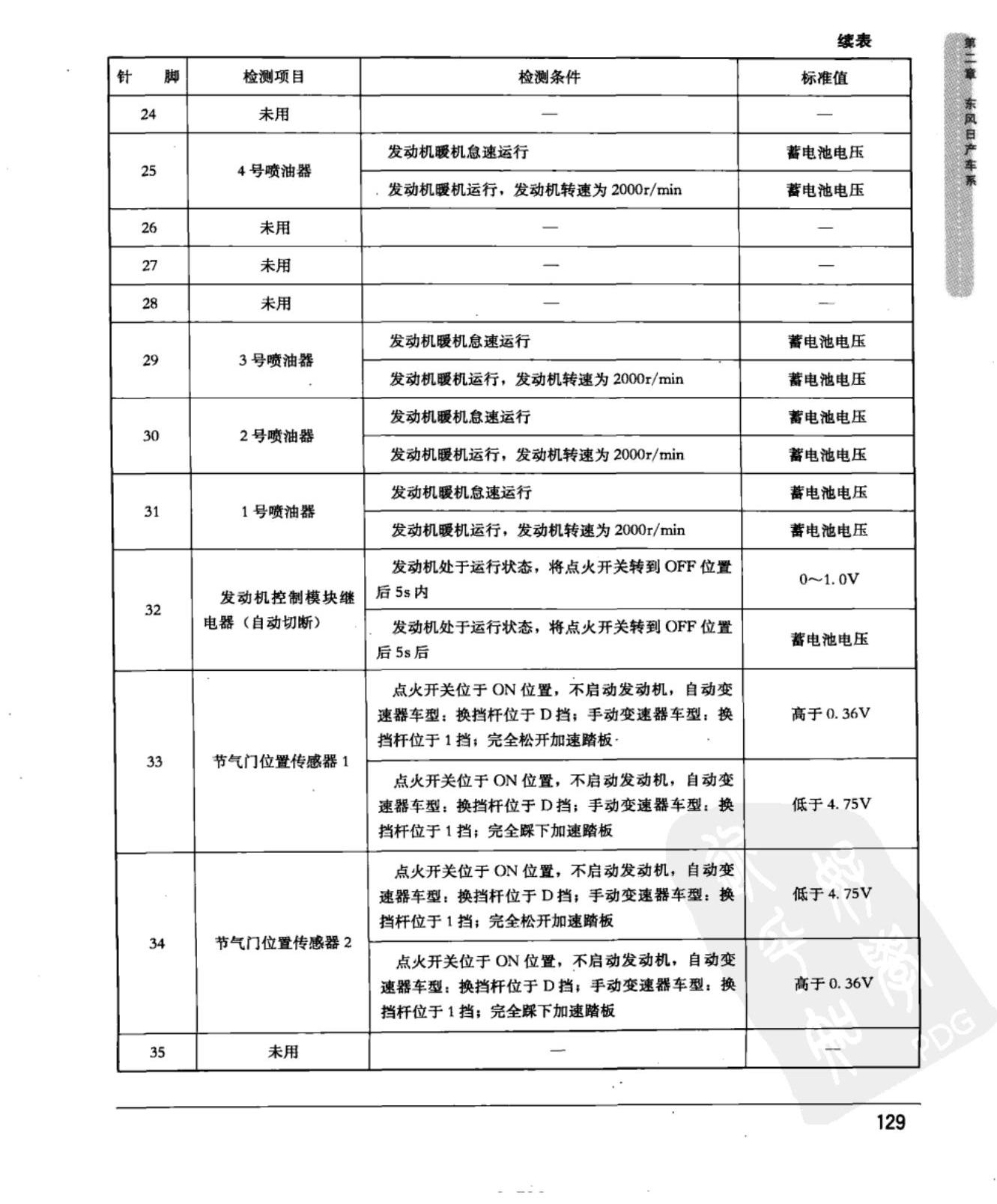

东风日产骊威 发动机控制模块端子图 原始资料第3页
东风日产骊威 发动机控制模块端子图

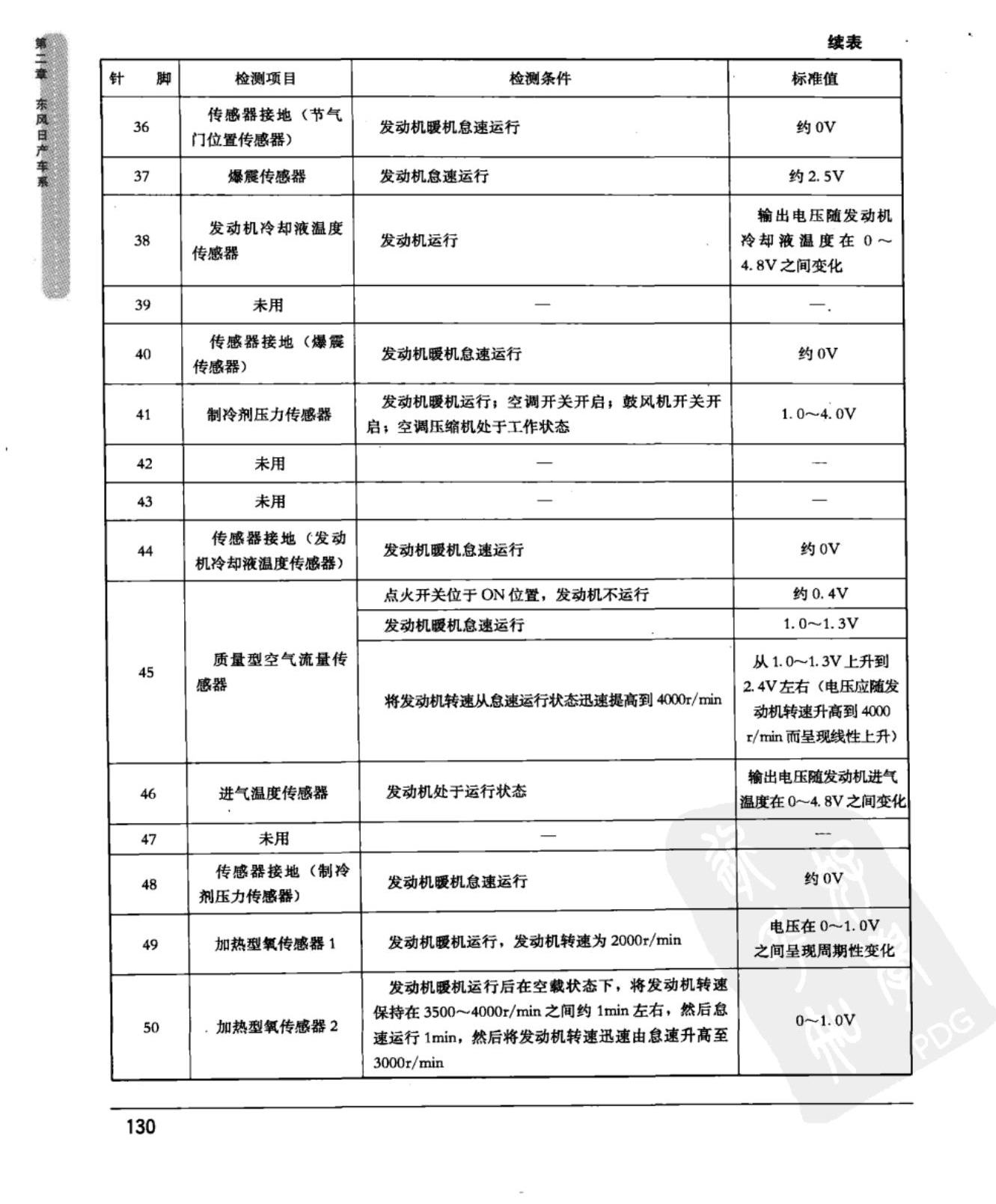

东风日产骊威 发动机控制模块端子图 原始资料第4页
东风日产骊威 发动机控制模块端子图

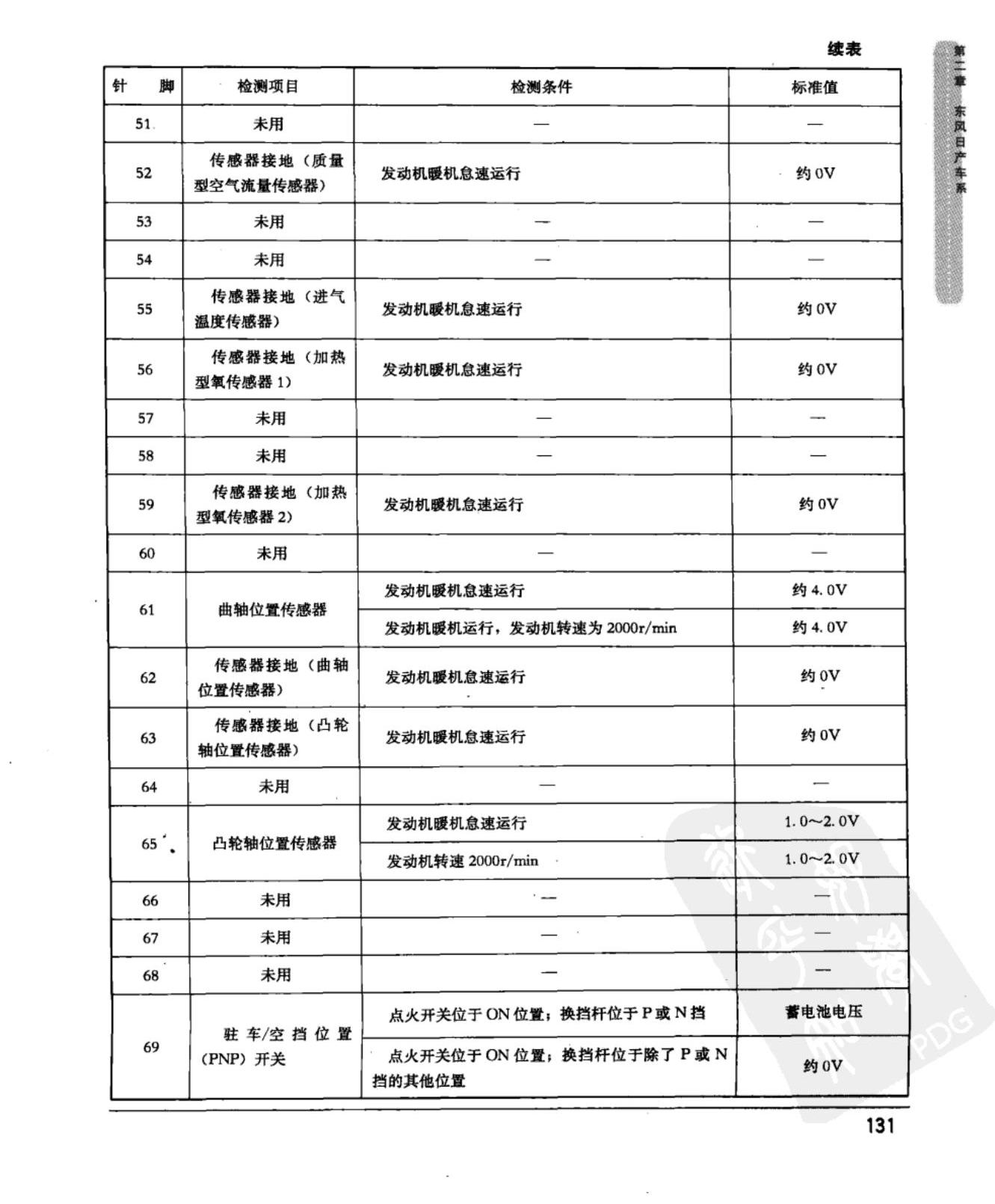

东风日产骊威 发动机控制模块端子图 原始资料第5页
东风日产骊威 发动机控制模块端子图

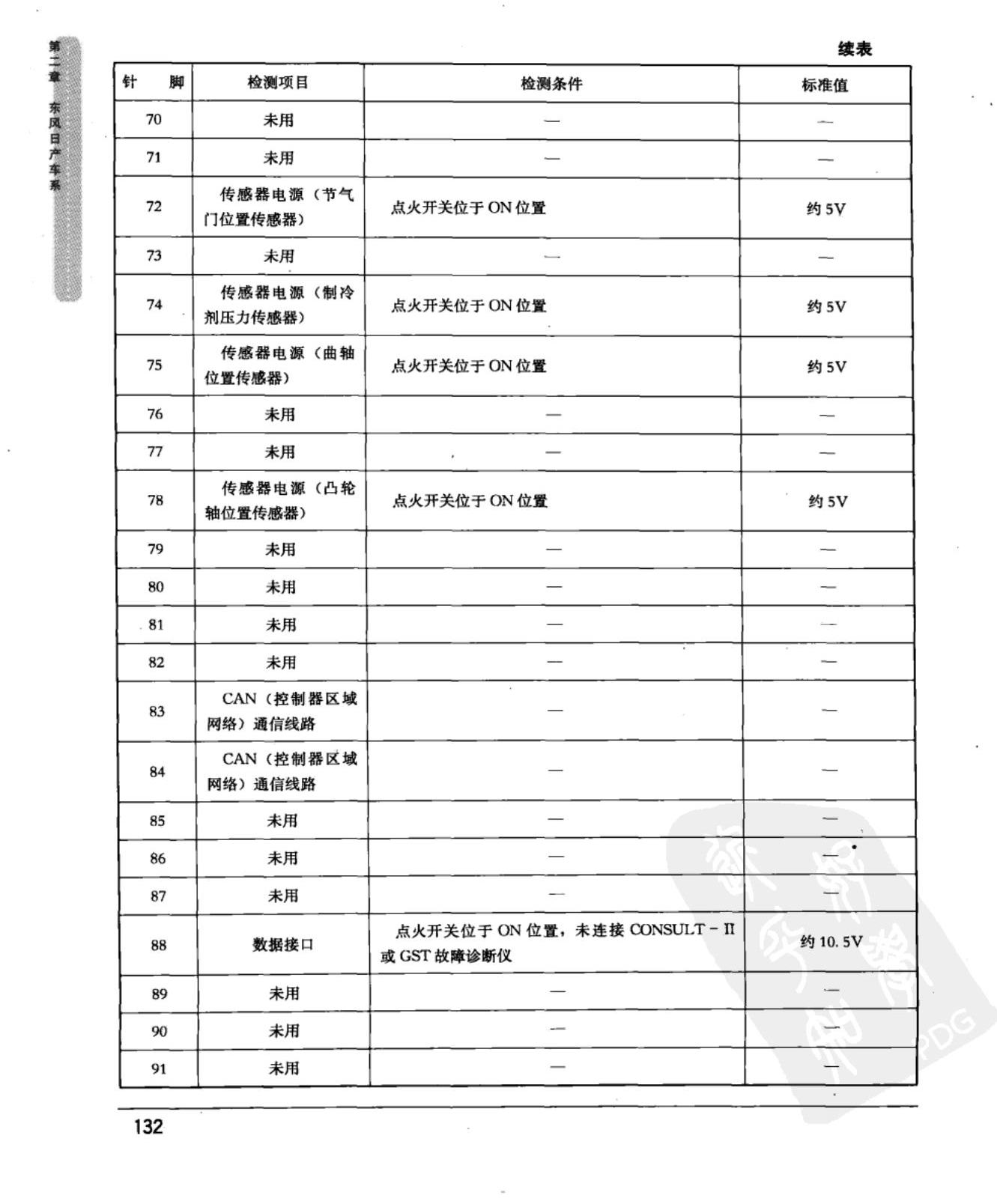

东风日产骊威 发动机控制模块端子图 原始资料第6页
东风日产骊威 发动机控制模块端子图

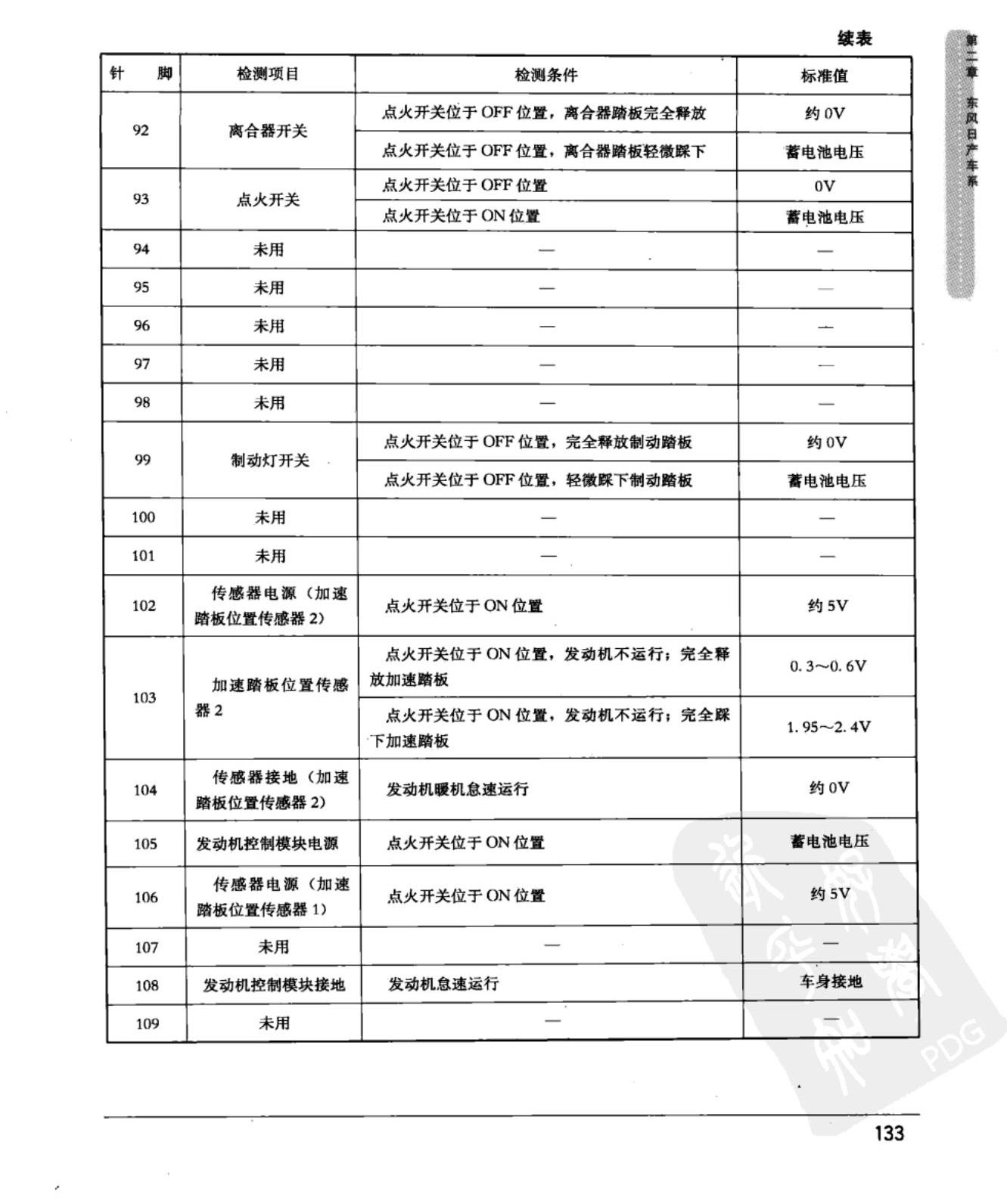

东风日产骊威 发动机控制模块端子图 原始资料第7页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
