本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI54.30-P-065157，版本2 |
|---|---|
| 功能组 | 54.30 组合仪表，显示仪表，报警装置 |
| 日期 | 2016-12-05 |
| 适用范围 | 型号 166 和 292，带平视显示系统（代码 E75），自生产 日期 2016 年 4 月 21 日起。 |
一、故障现象与投诉条件
二、原通告列出的可能原因
正在分析中。
三、检查与补救步骤
应急措施：
1. 去除粘接的盖板（参见附录 A，部件 1）
2. 重新评估投诉
3. 如果噪音继续存在，请执行第 9 点，如果噪音不再存在，请执行第 4 点
4. 拧下盖板（参见附录 A，部件 2）
含部件 1、2 和操作说明）
6. 根据附录 B 调整以下零件号中的新部件 1。
侧（例如用热风枪）
6b. 将接片（参见附录 B，部件 1）朝箭头方向（参见附录 B，部件 2）向外压出约 2 mm，并固定，直至材料冷却（使
7. 用螺栓拧上盖板（参见附录 B，部件 2）
8. 粘上更改了的盖板
9. 根据当前的状态，更换部件解决不了问题，原因正在分析中
附件
文件 描述
Anhang_B.pdf 附录 B
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A1666890600 9051 黑色盖板 1 根据仪表板颜色。
A1666890600 8Q96 棕色盖板 1 根据仪表板颜色。
附件
文件 描述
Anhang_A.pdf 附录 A

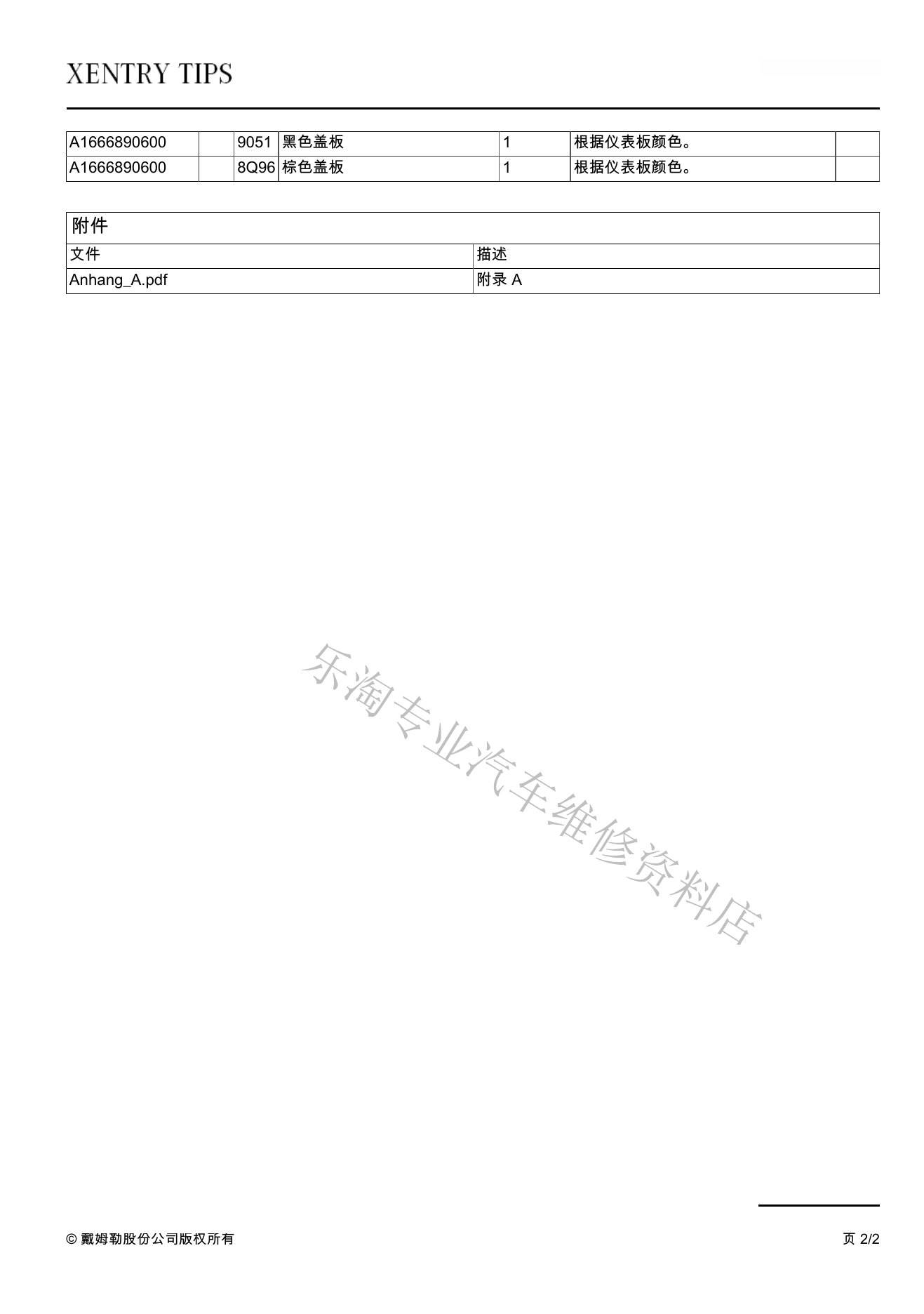

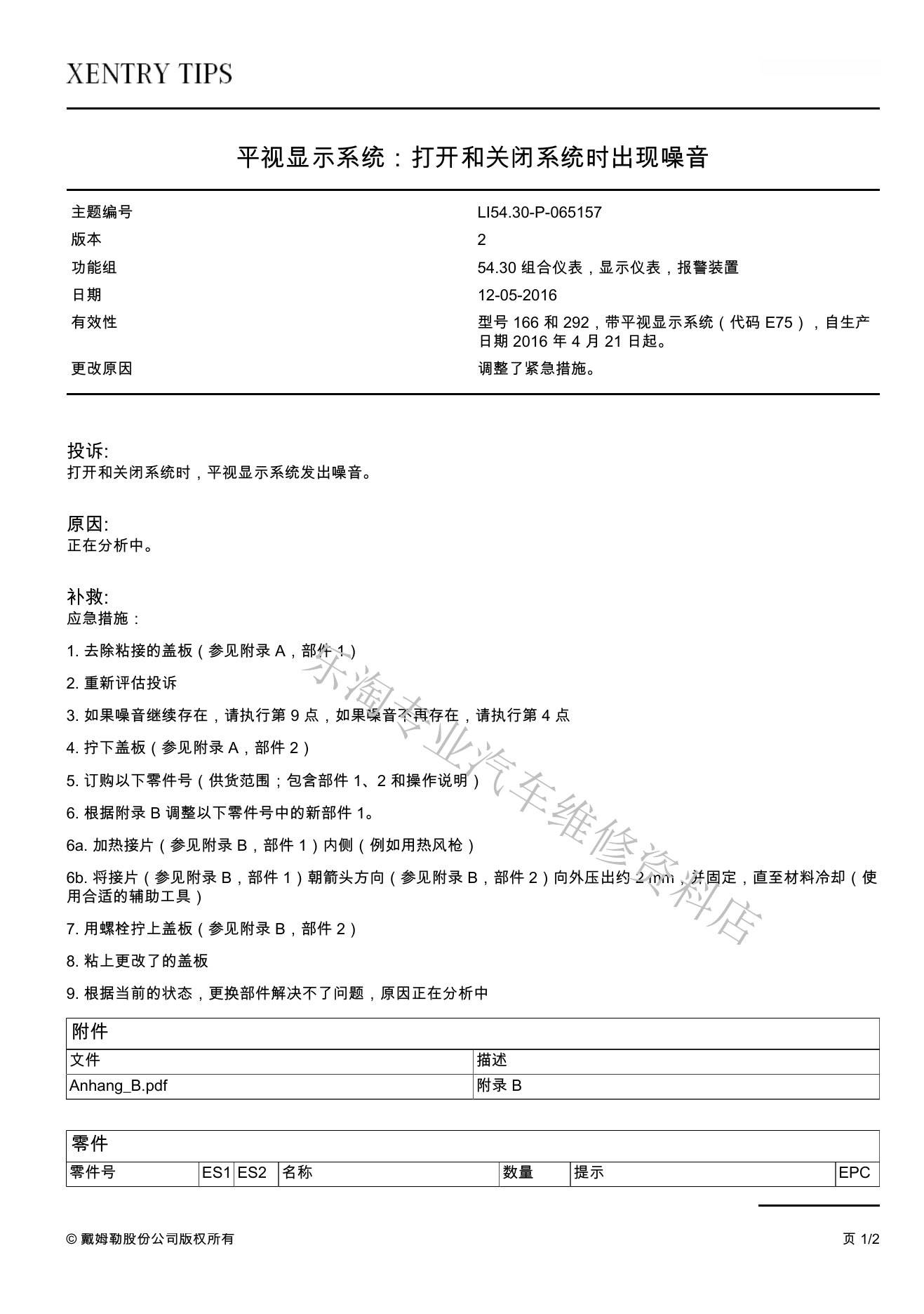

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
