本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.85-P-060270，版本9 |
|---|---|
| 功能组 | 82.85 导航系统和通信系统 （CNS、ICS、COMAND、FleetBoard） |
| 日期 | 2016-12-05 |
| 适用范围 | 型号 205、253，带代码 520（配备 USB 接口的收音机 Audio 20 NTG5）或代码 522（带导航功能的收音机 Au- dio20 NTG5）。 |
一、故障现象与投诉条件
可能出现声音（音频）失效。
• 中央显示屏闪烁或出现竖条纹（参见附录）。
部
障”。
附件
文件 描述
Vertikale Streifen1.jpg Vertical stripes 1
Vertikale Streifen2.jpg Vertical stripes 2
Vertikale Streifen3.jpg Vertical stripes 3
Vertikale Streifen4.jpg Vertical stripes 4
二、原通告列出的可能原因
GARMIN SD 卡的软件版本。
三、检查与补救步骤
进行循环复位，则 Audio20 (A26/17) 在主机复位（按住 ON 按钮 10 秒）后可短暂操作。此时应按下“Eject”按钮，如有
要弹出驱动器中的 CD。
统设置导出到 U 盘上。
05/2016 版 Regio-DVD (HLI 000 000 21 87) 或更高版本可供使用。
b) 将 Garmin SD 卡（见 SI82.61-P-0002A）软件升级到软件版本 28.18，16/03.00 或更高版本。预计自 2016 年第 18
日历周起，该软件版本通过下载管理器在线提供 2.0.28 及以上版本。
四、零件、操作与WIS参考
操作号与损坏代码
容 时间 损坏代码 提示
54-0650 保持车载电气系统电压（在执行检查/诊
断工作时）
0.1Hrs 87100 DH
54-1011 进行快速测试 0.2Hrs 87100 DH
82-9905 进行收音机/COMAND 软件更新 ZM 87100 DH
82-9920 执行导航盒软件更新 ZM 87100 DH
WIS参考
Garmin MAP PILOT SD 卡
导航的提示
补救

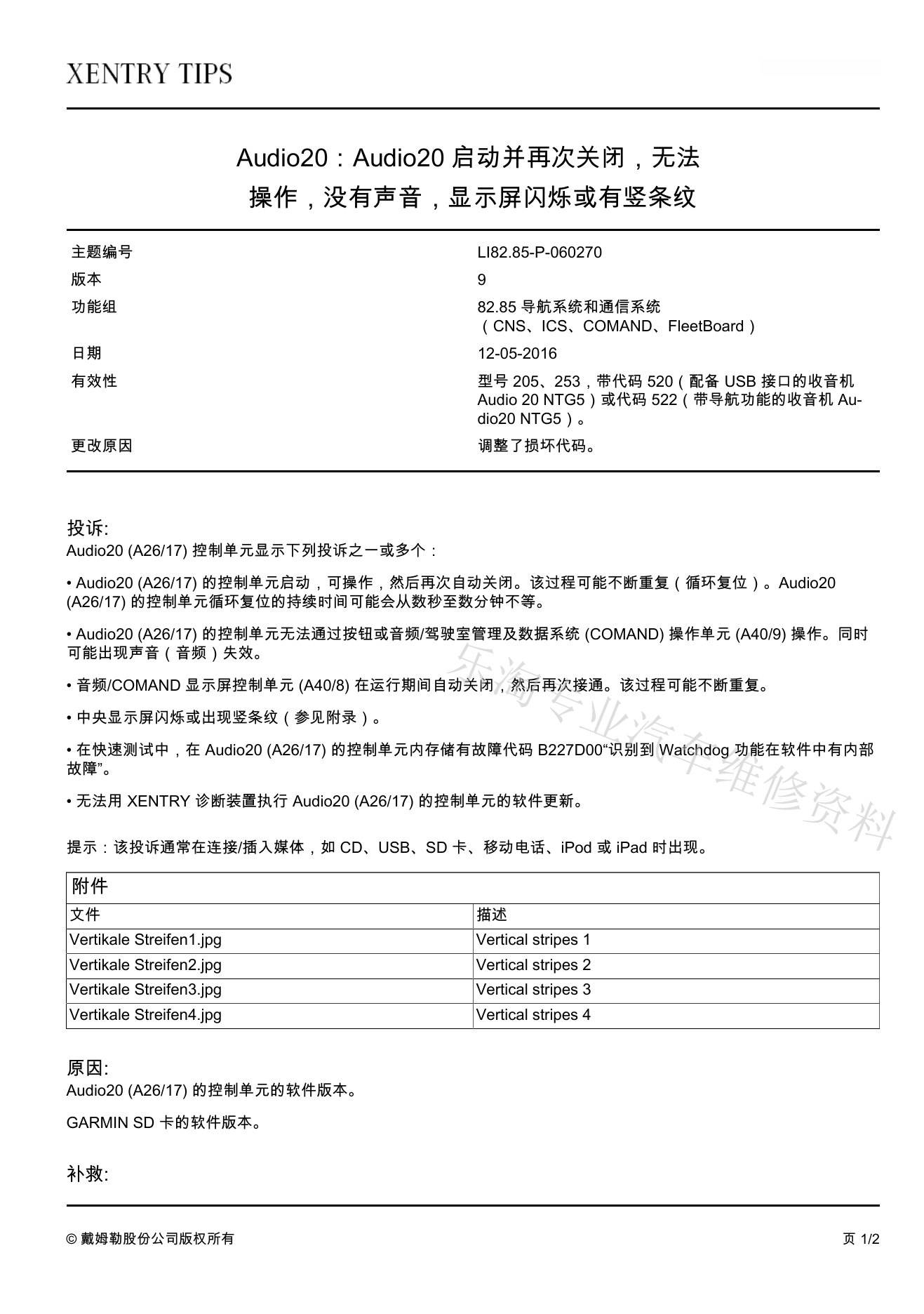

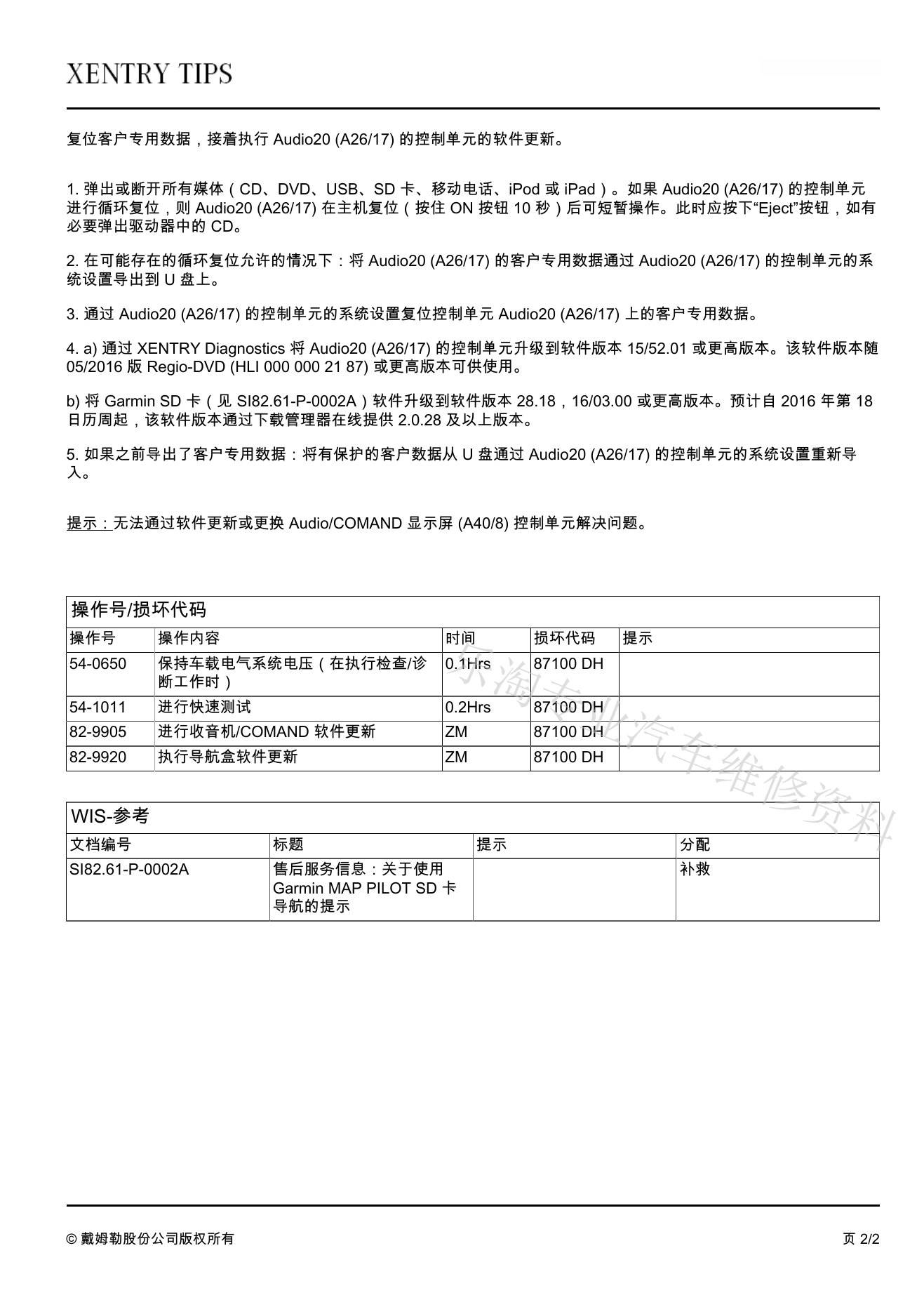

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
