上海大众19途昂 电路图 氛围灯 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

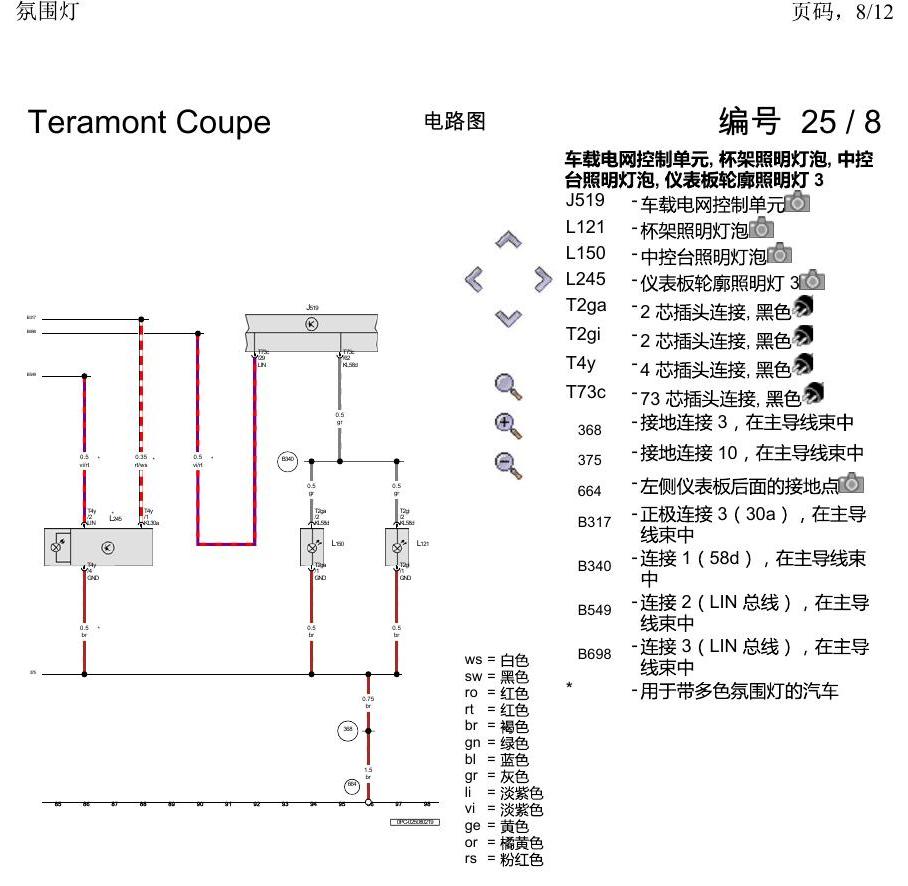

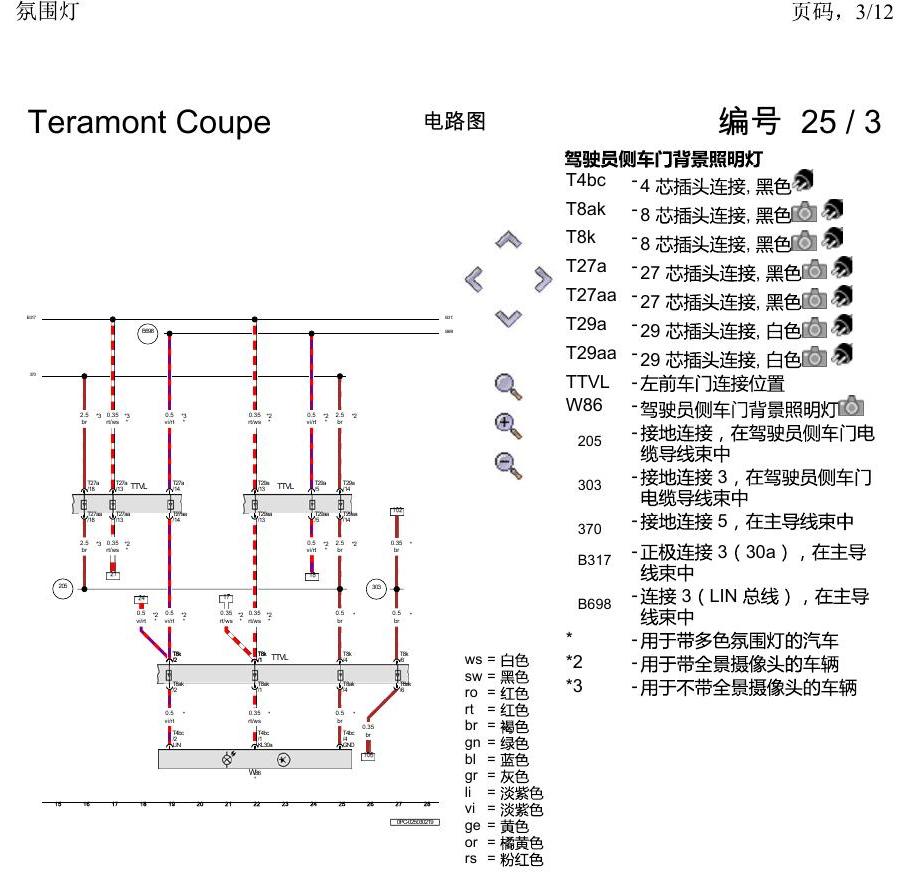

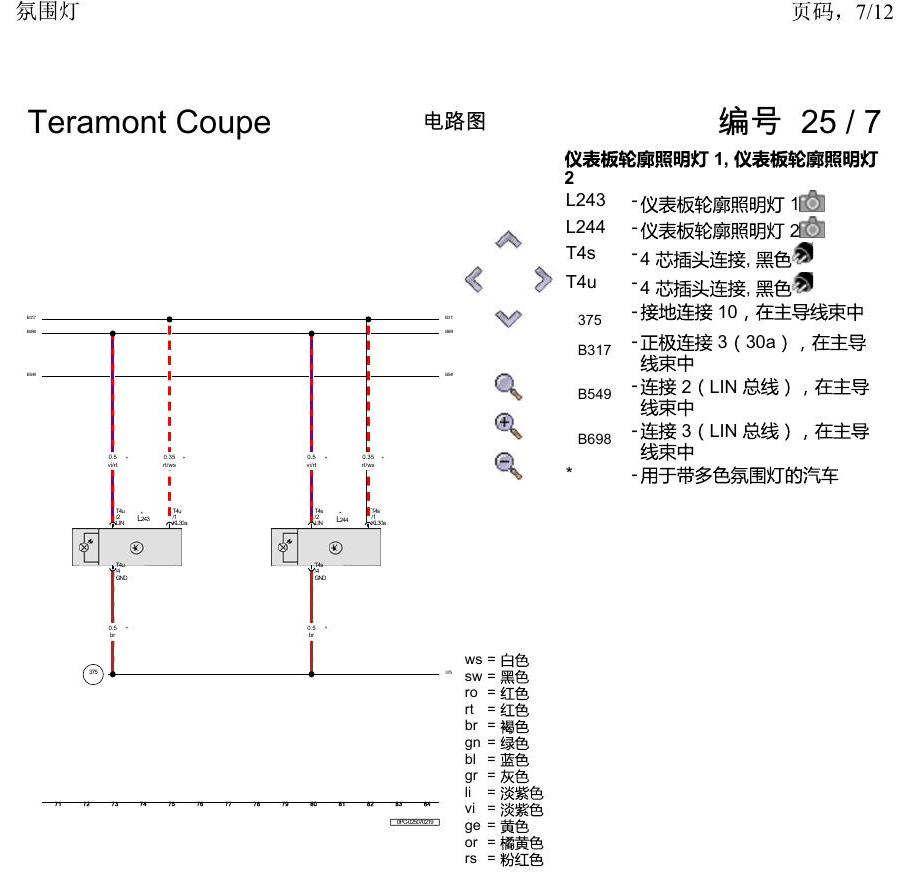

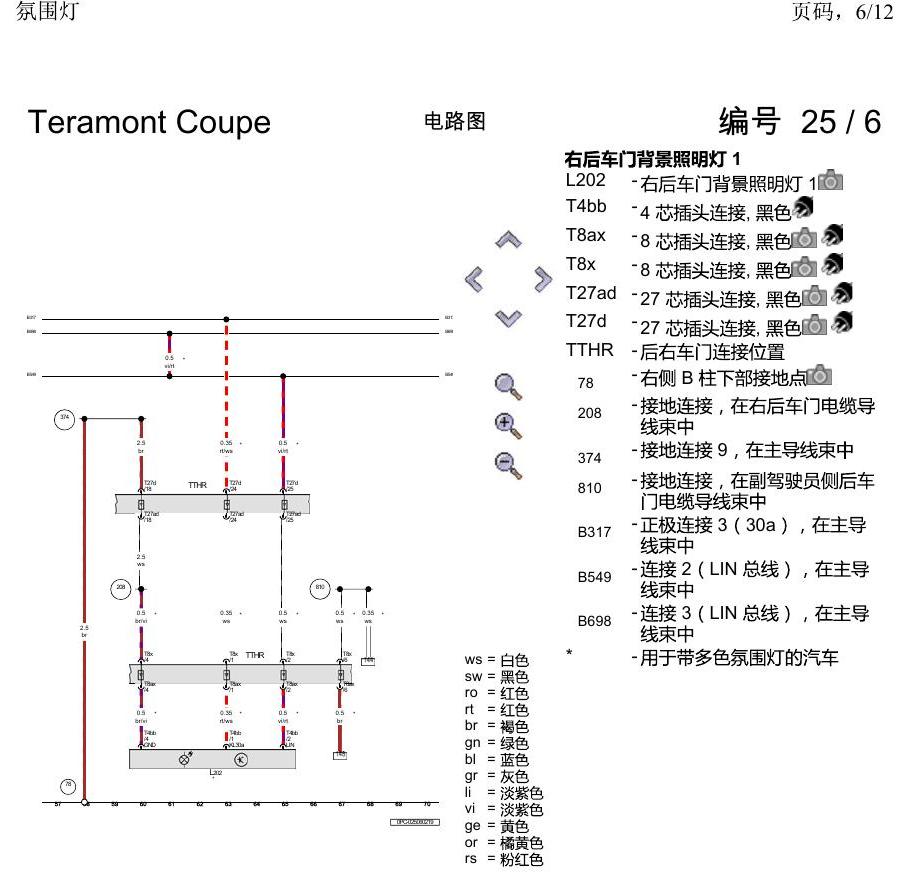

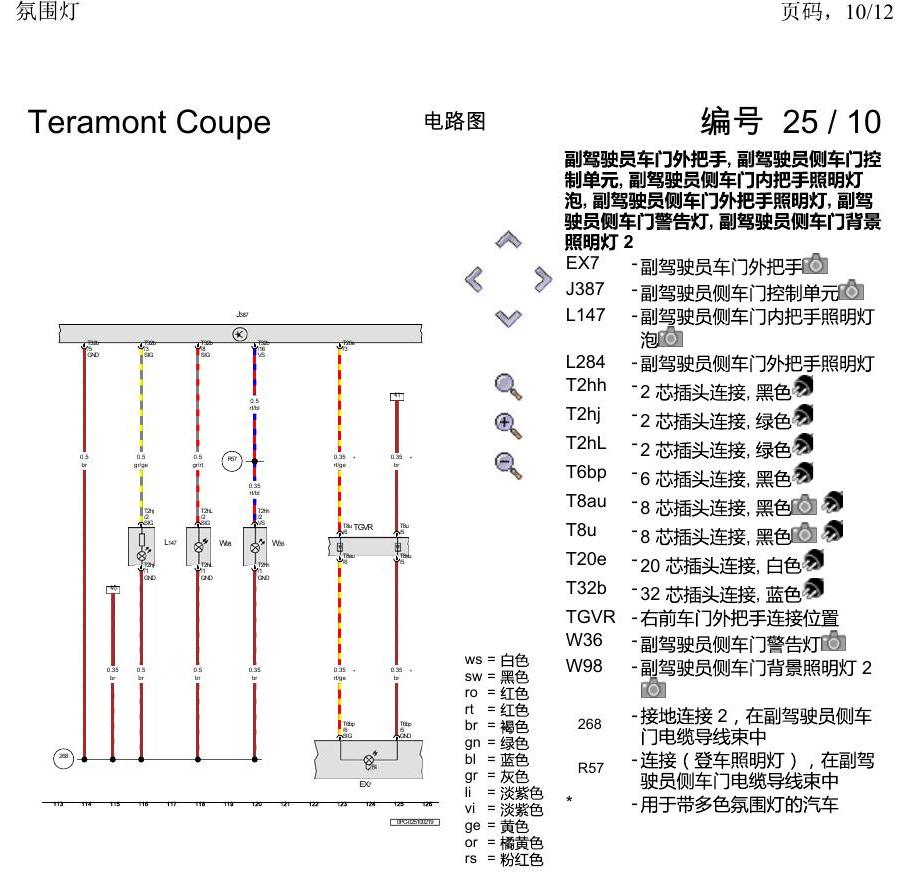

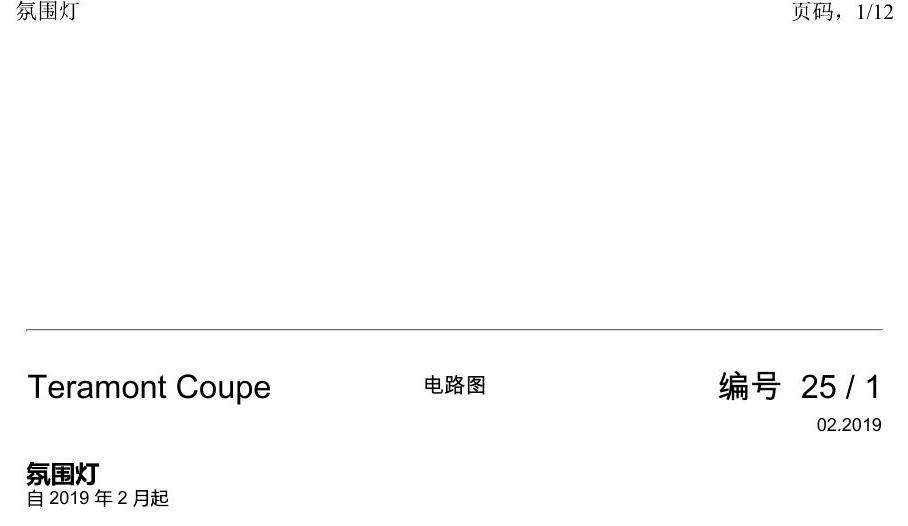

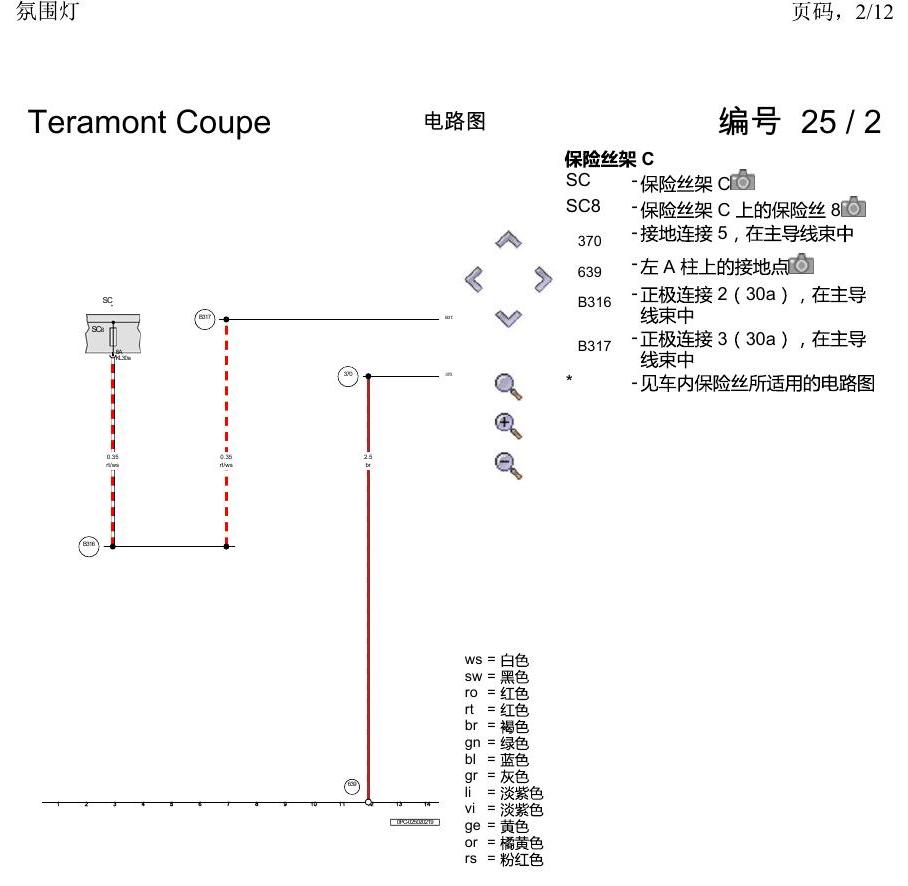

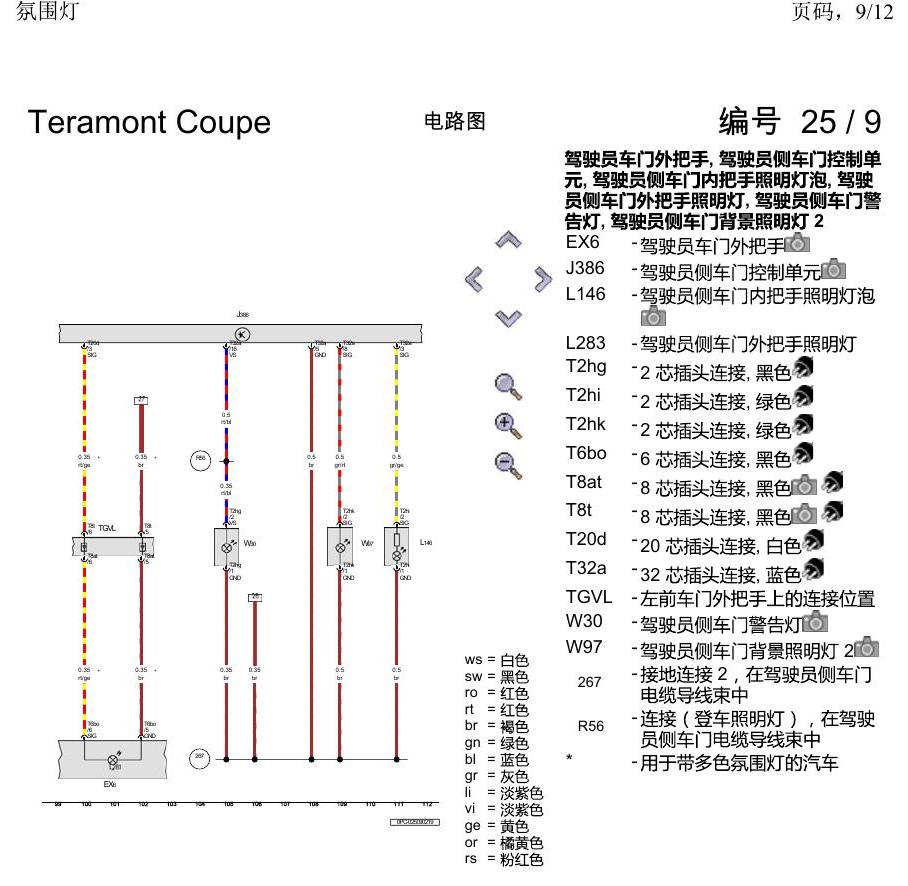

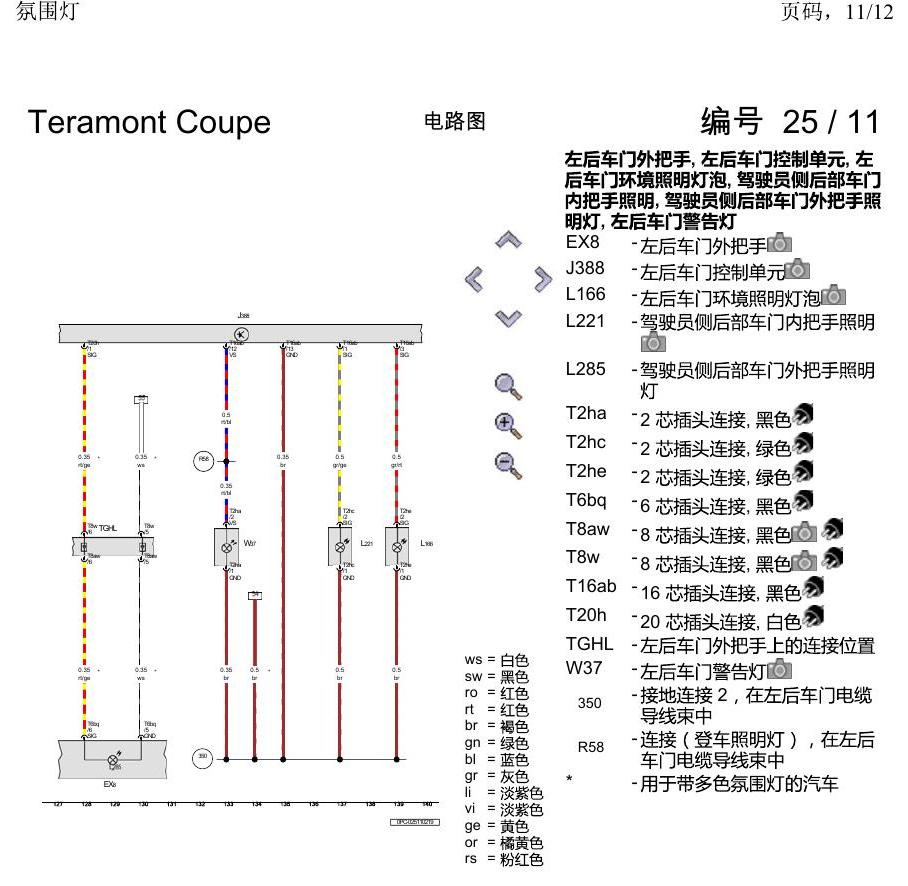

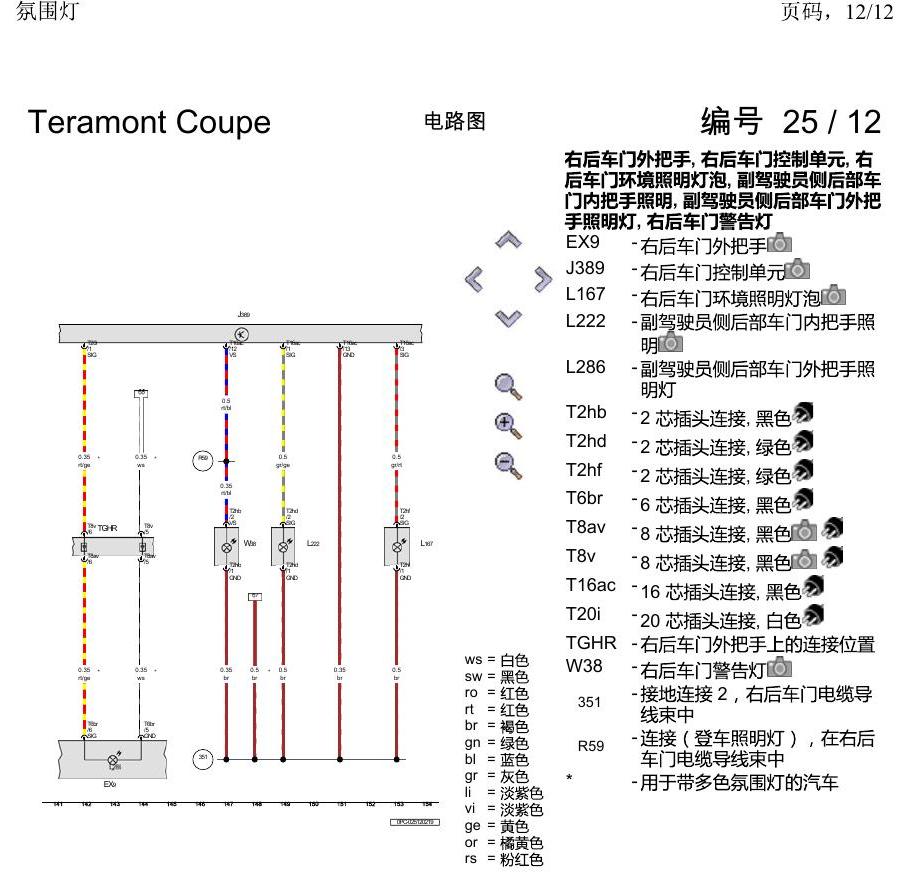

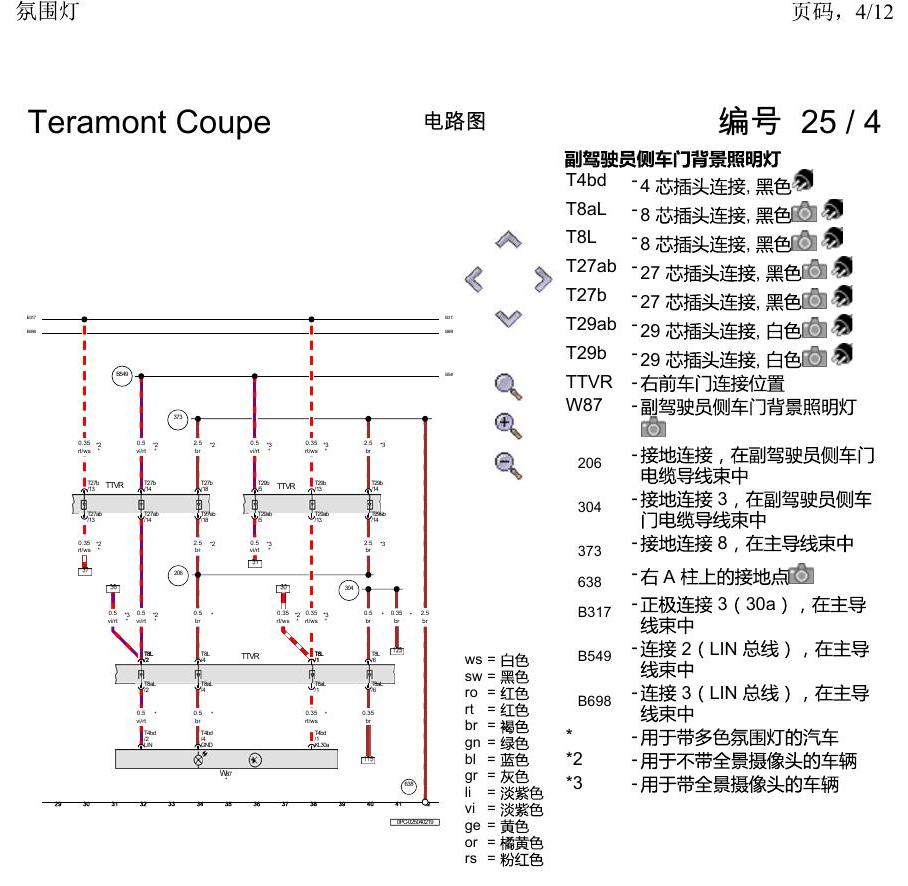

下方为原始资料图，共 12 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q2L 电路图 燃油系统, (1A5),(1A7),(9S4),(9S5),(9S6), 自 2016 年 6 月起 电路图
奥迪Q2L 电路图 燃油系统, (1A5),(1A7),(9S4),(9S5),(9S6), 自 2016 年 6 月起 电路图资料。
上海大众19途昂 电路图 带记忆功能的座椅和后视镜调节装置 电路图
上海大众19途昂 电路图 带记忆功能的座椅和后视镜调节装置 电路图资料。
奥迪A5 电路图 48 V 系统 , (0K4),(VH2) 电路图
奥迪A5 电路图 48 V 系统 , (0K4),(VH2) 电路图资料。
一汽大众3321 Jetta VS5 电路图 后部泊车雷达系统(PDC) 电路图
一汽大众3321 Jetta VS5 电路图 后部泊车雷达系统(PDC) 电路图资料。
一汽大众CC MQB 可加热方向盘J527 电路图
一汽大众CC MQB 可加热方向盘J527 电路图资料。
奥迪A5 电路图 座椅加热装置 , (4A3),(4A4) 电路图
奥迪A5 电路图 座椅加热装置 , (4A3),(4A4) 电路图资料。
