摘要奥迪Q5L 电路图 带发光二极管(LED)的尾灯 , (8SP) 电路图资料。

奥迪Q5L 电路图 带发光二极管(LED)的尾灯 , (8SP) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 3 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

奥迪Q5L 电路图 带发光二极管(LED)的尾灯 , (8SP) 电路图

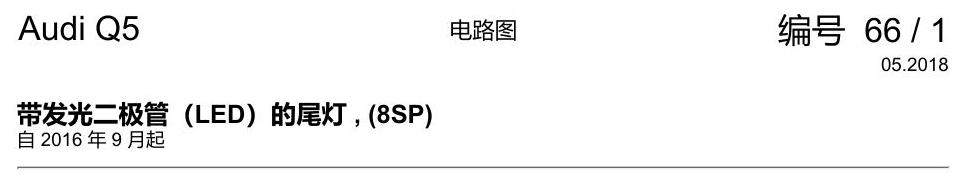

奥迪Q5L 电路图 带发光二极管(LED)的尾灯 , (8SP) 电路图 原始资料第1页
奥迪Q5L 电路图 带发光二极管(LED)的尾灯 , (8SP) 电路图

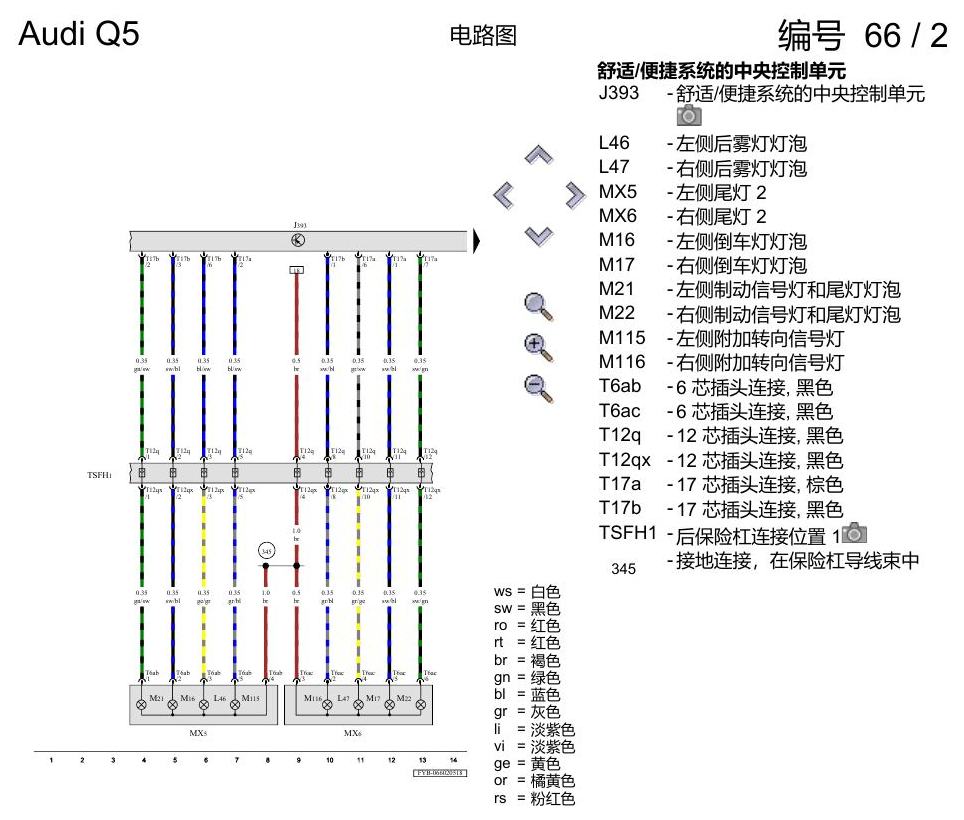

奥迪Q5L 电路图 带发光二极管(LED)的尾灯 , (8SP) 电路图 原始资料第2页
奥迪Q5L 电路图 带发光二极管(LED)的尾灯 , (8SP) 电路图

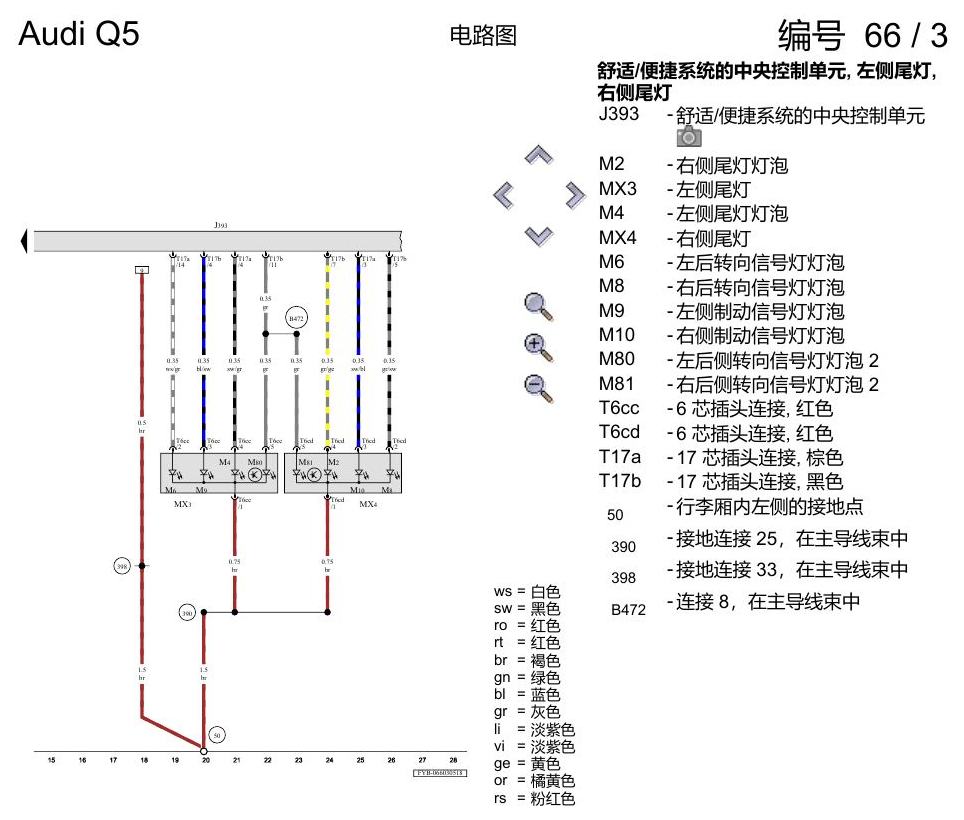

奥迪Q5L 电路图 带发光二极管(LED)的尾灯 , (8SP) 电路图 原始资料第3页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
