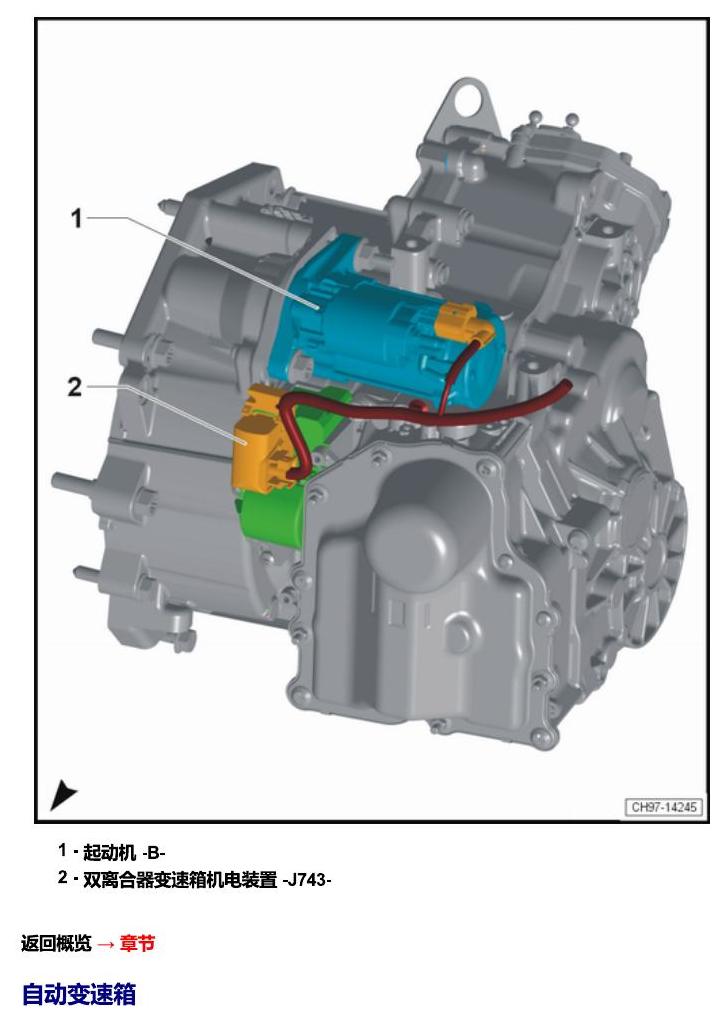

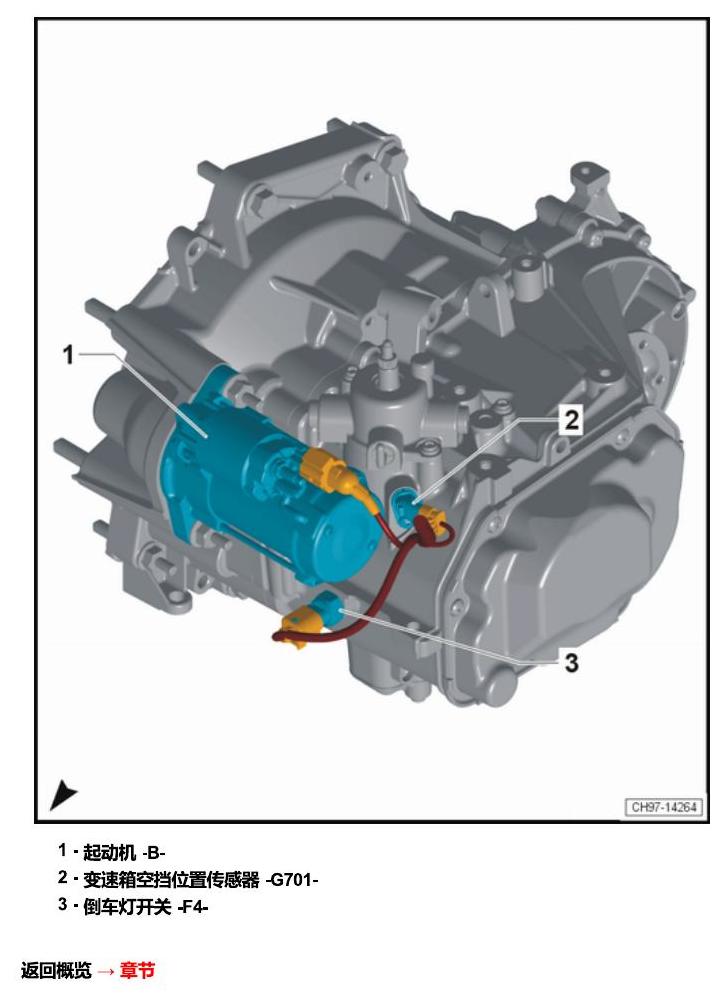

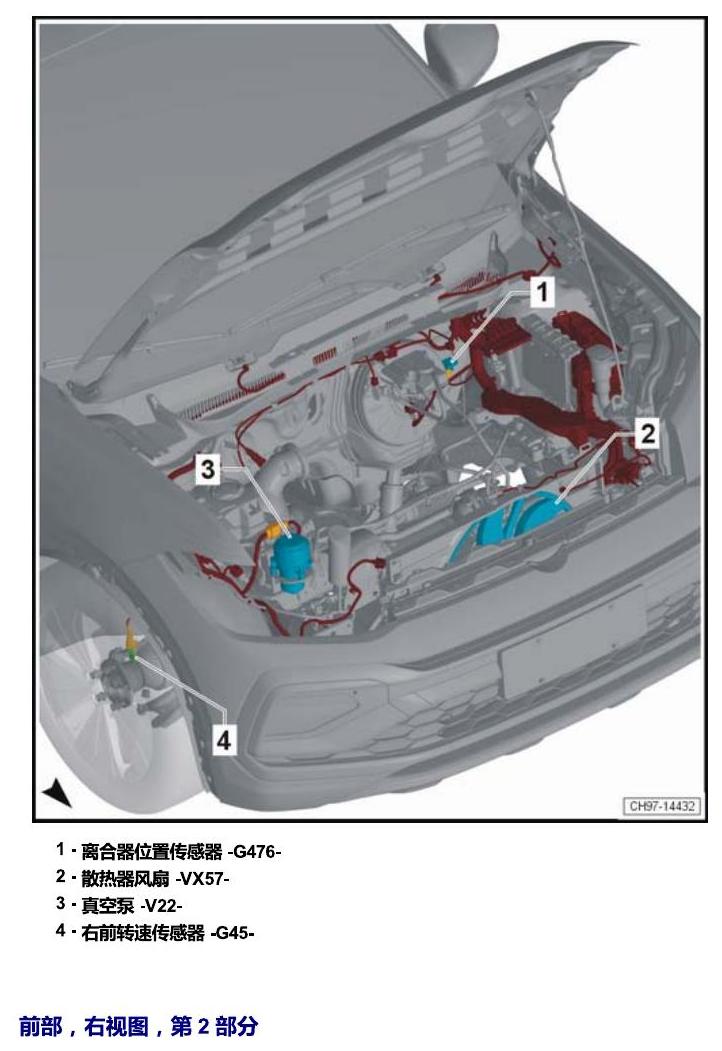

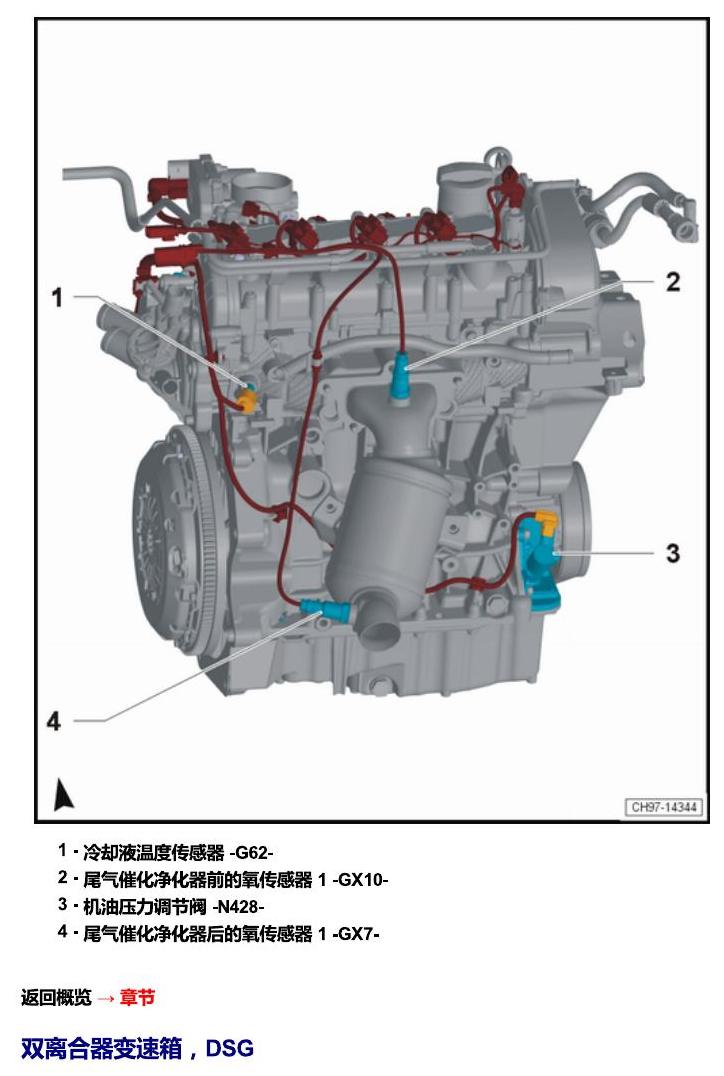

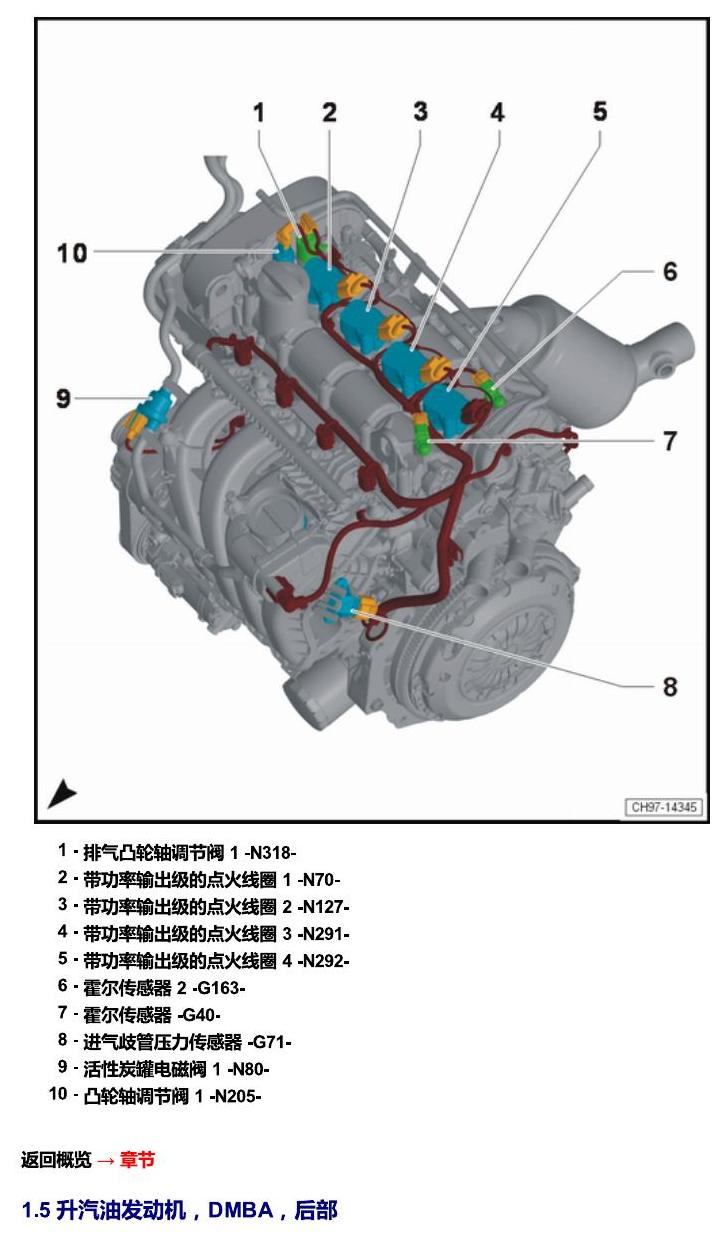

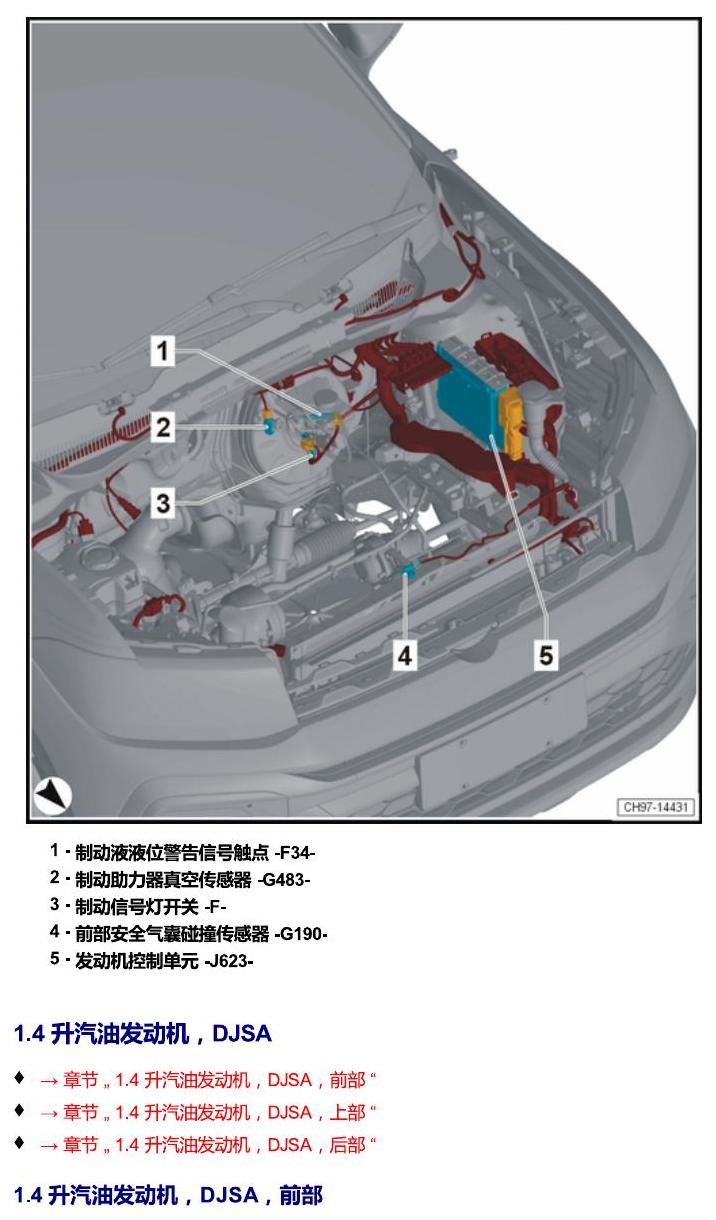

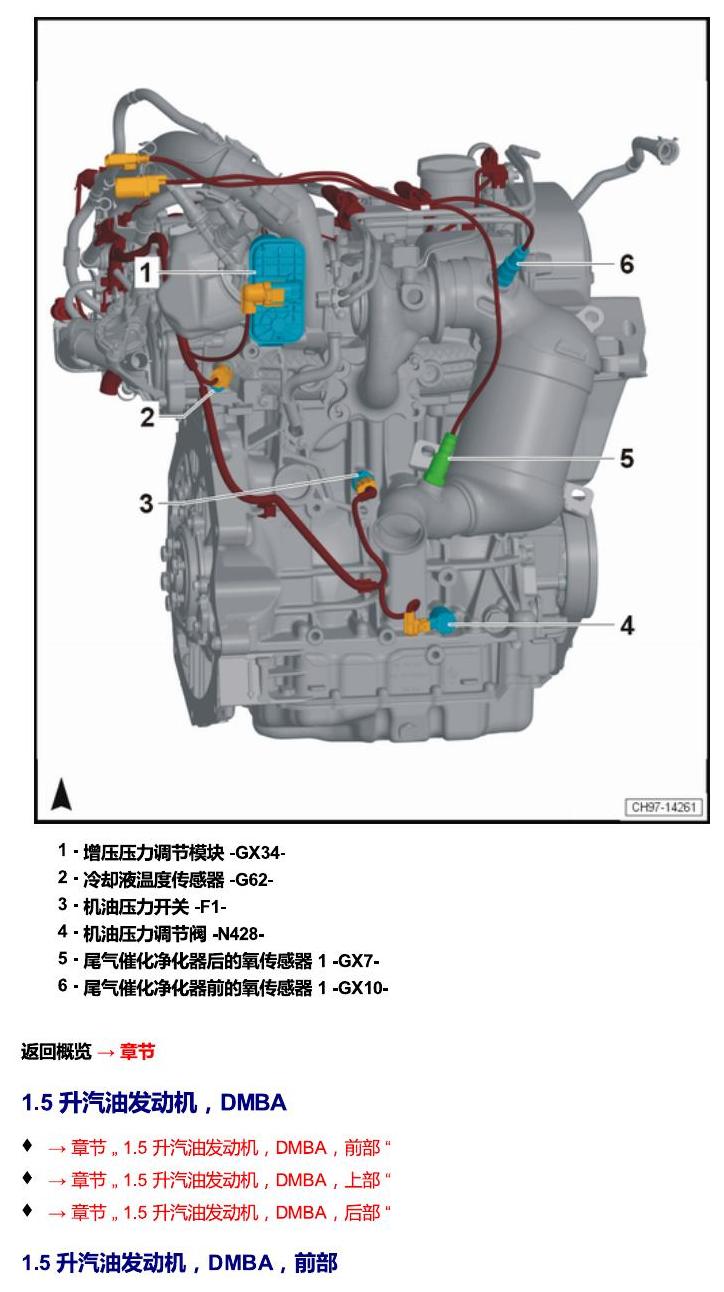

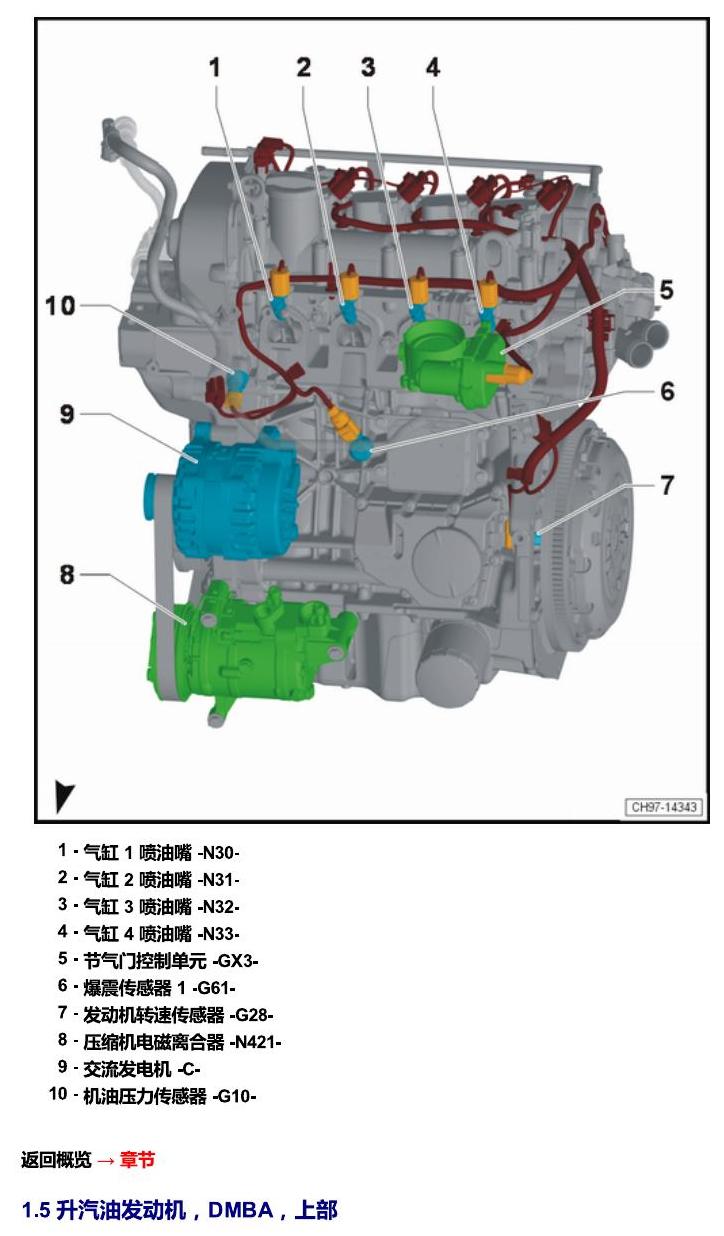

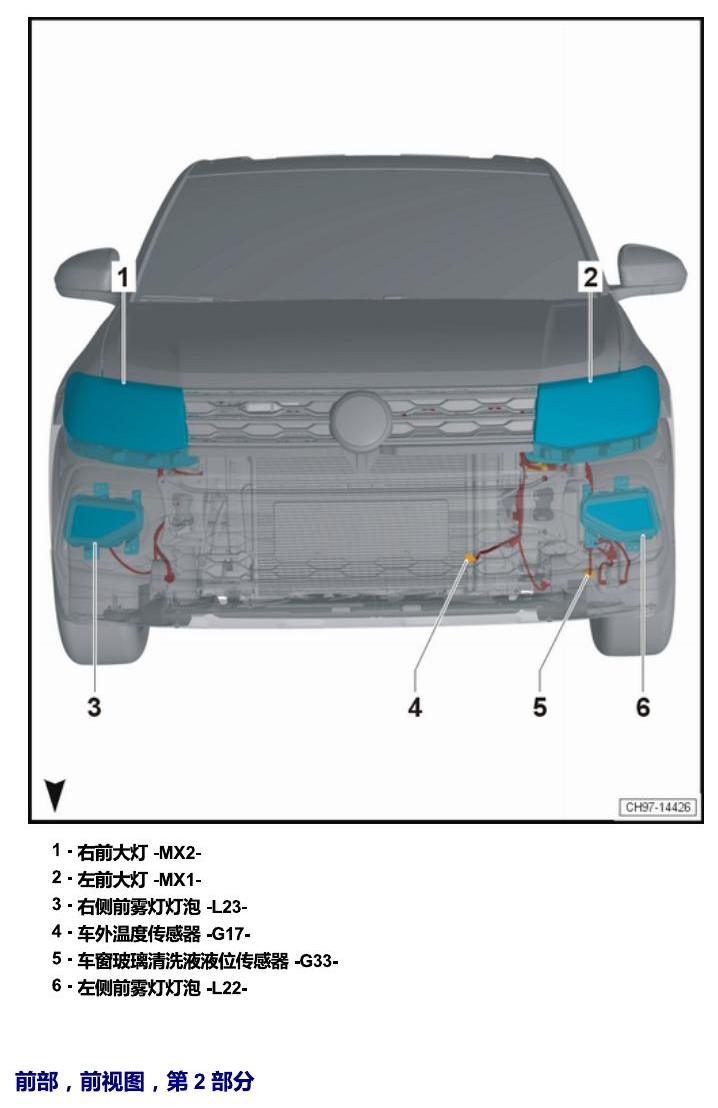

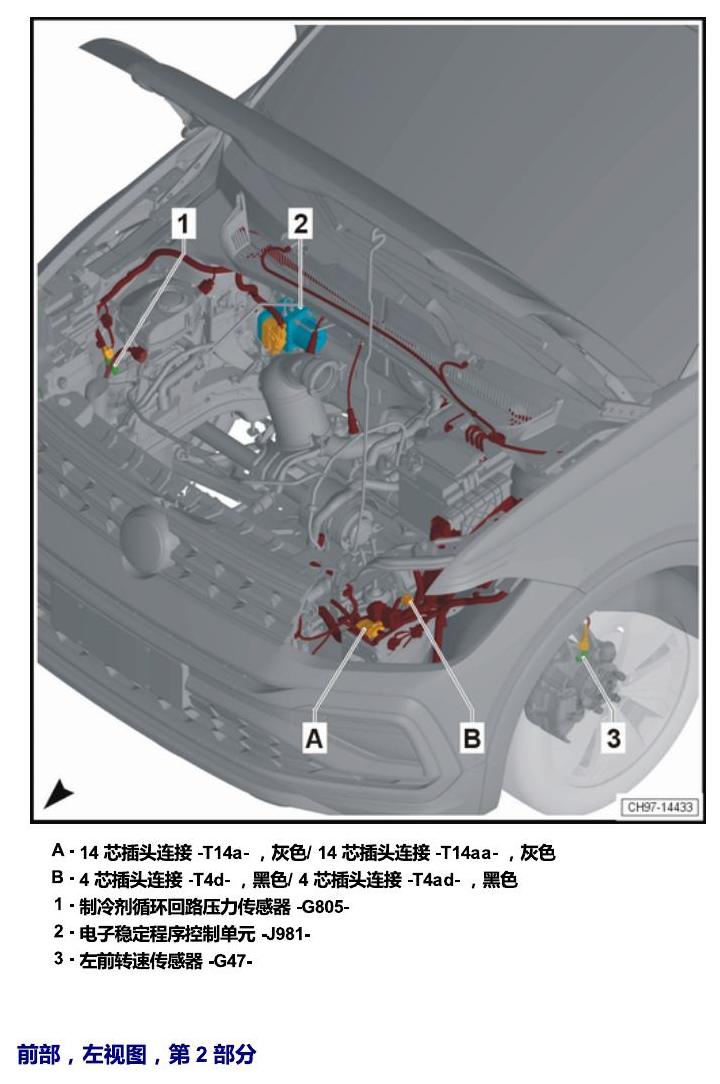

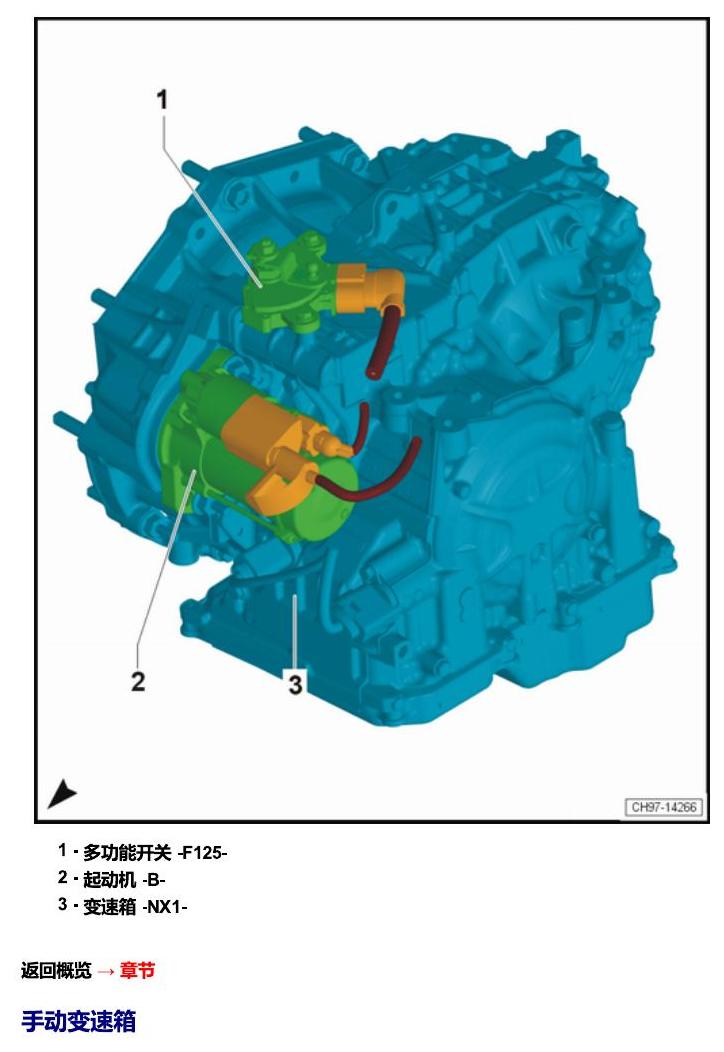

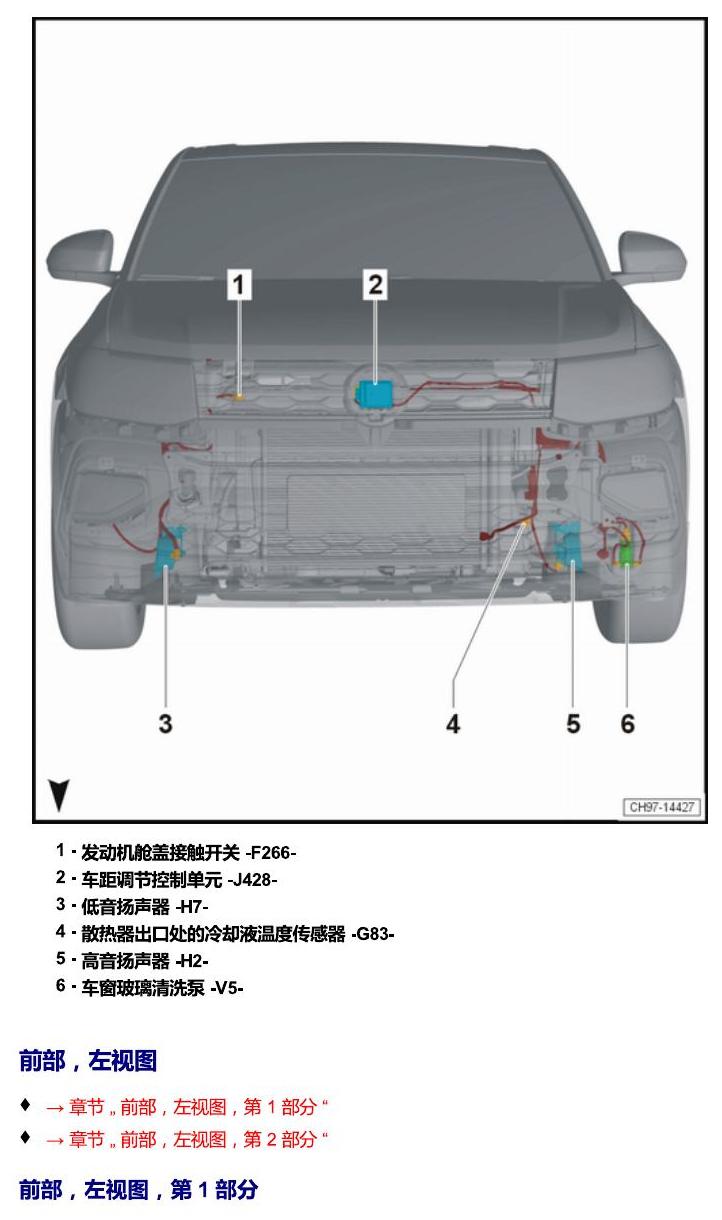

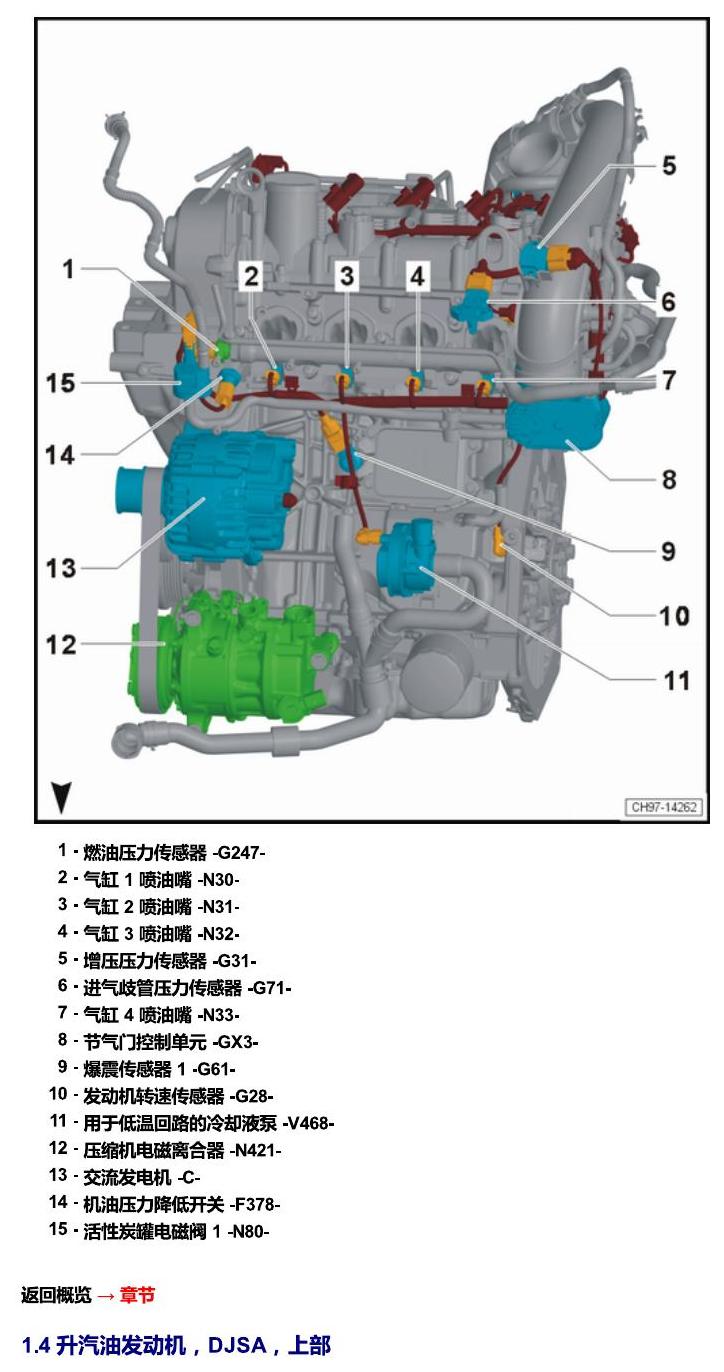

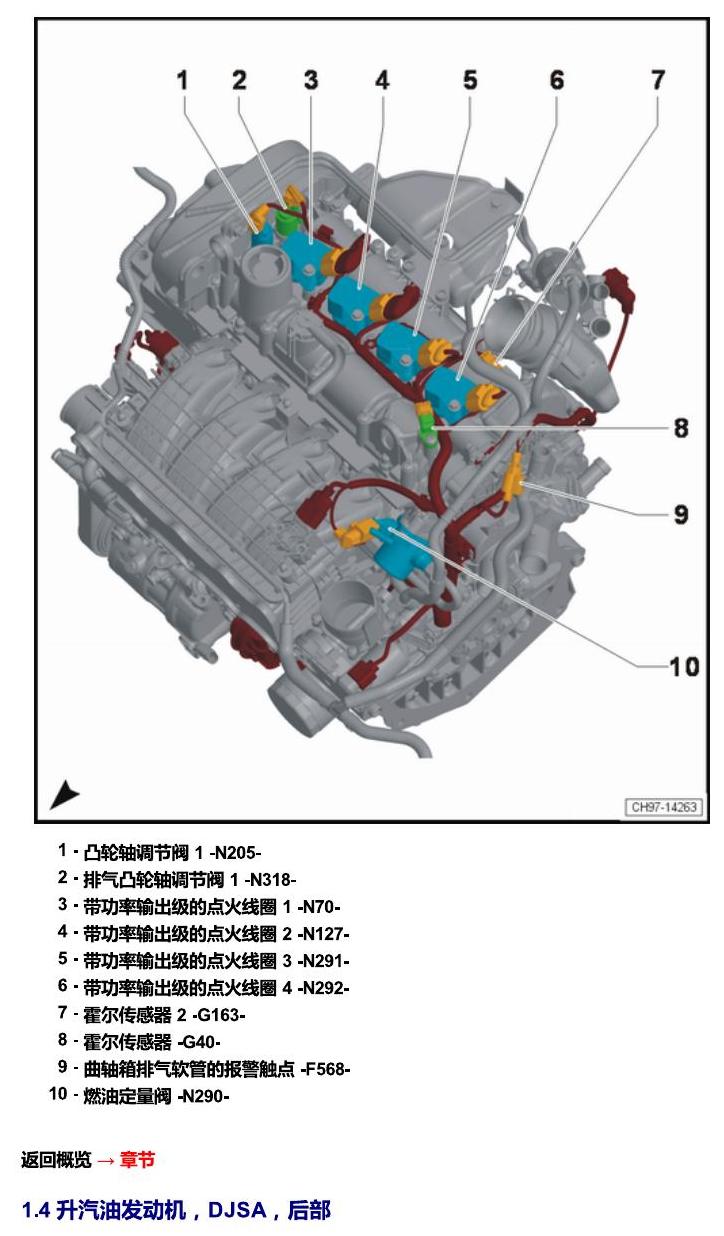

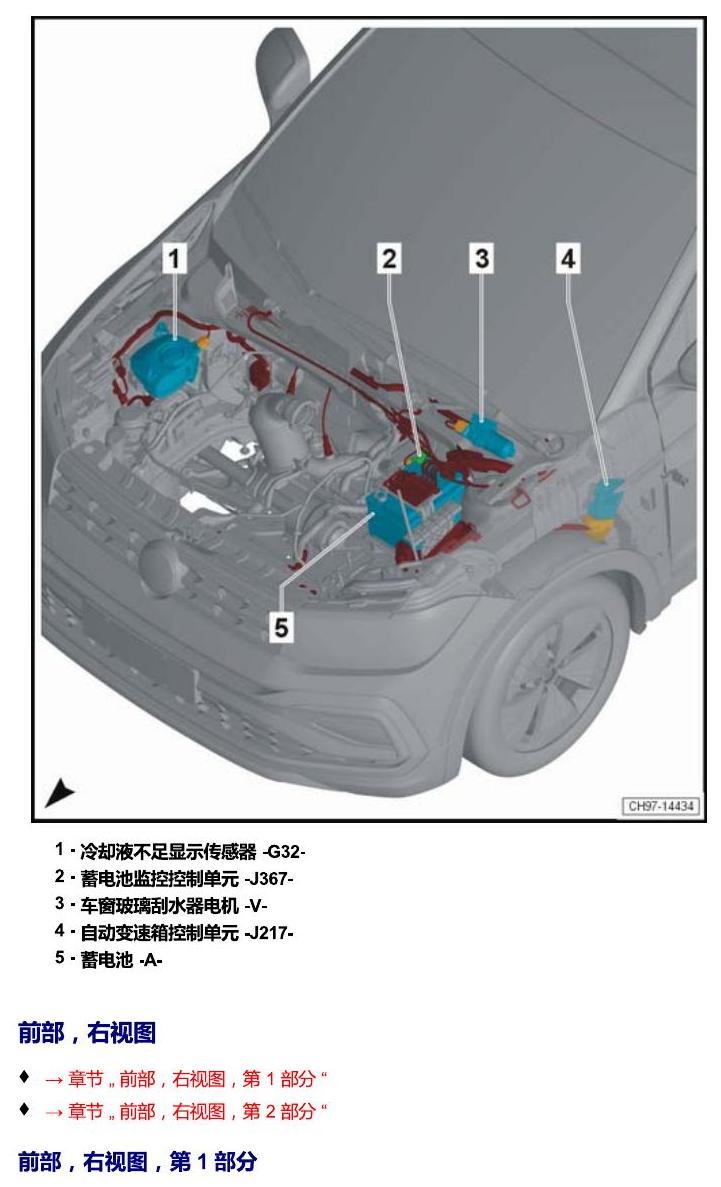

上海大众T-Cross 安装位置 车辆前部 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

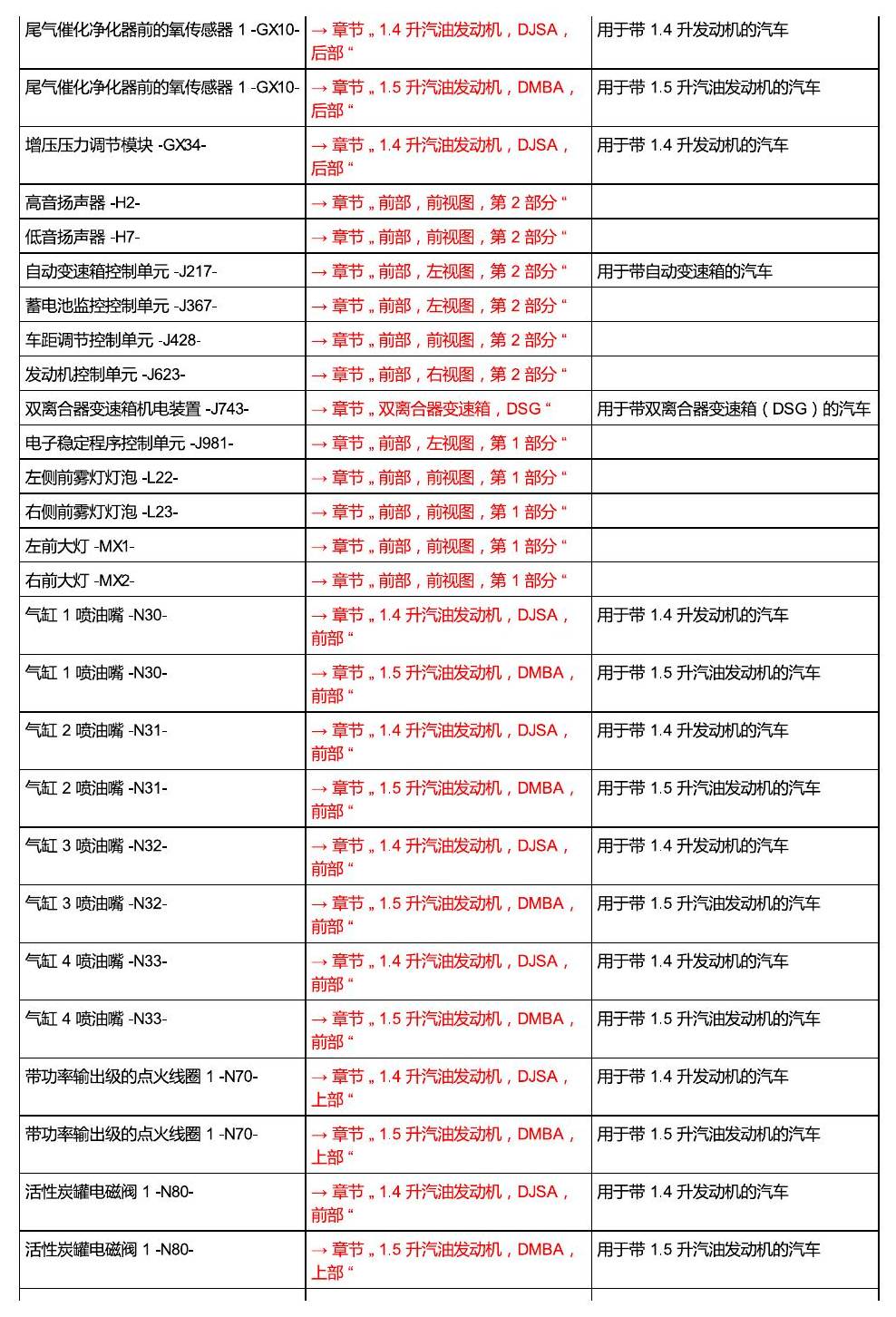

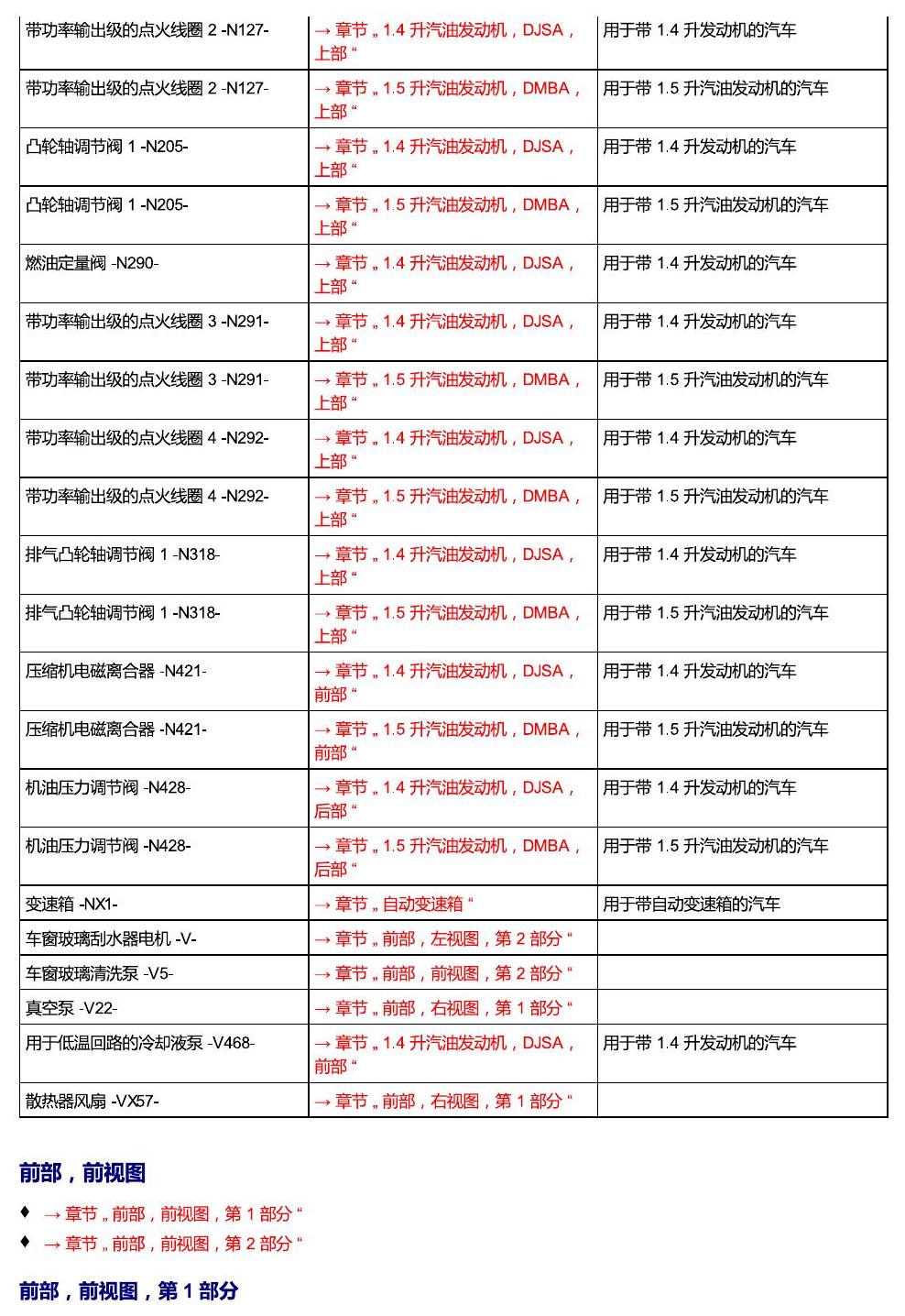

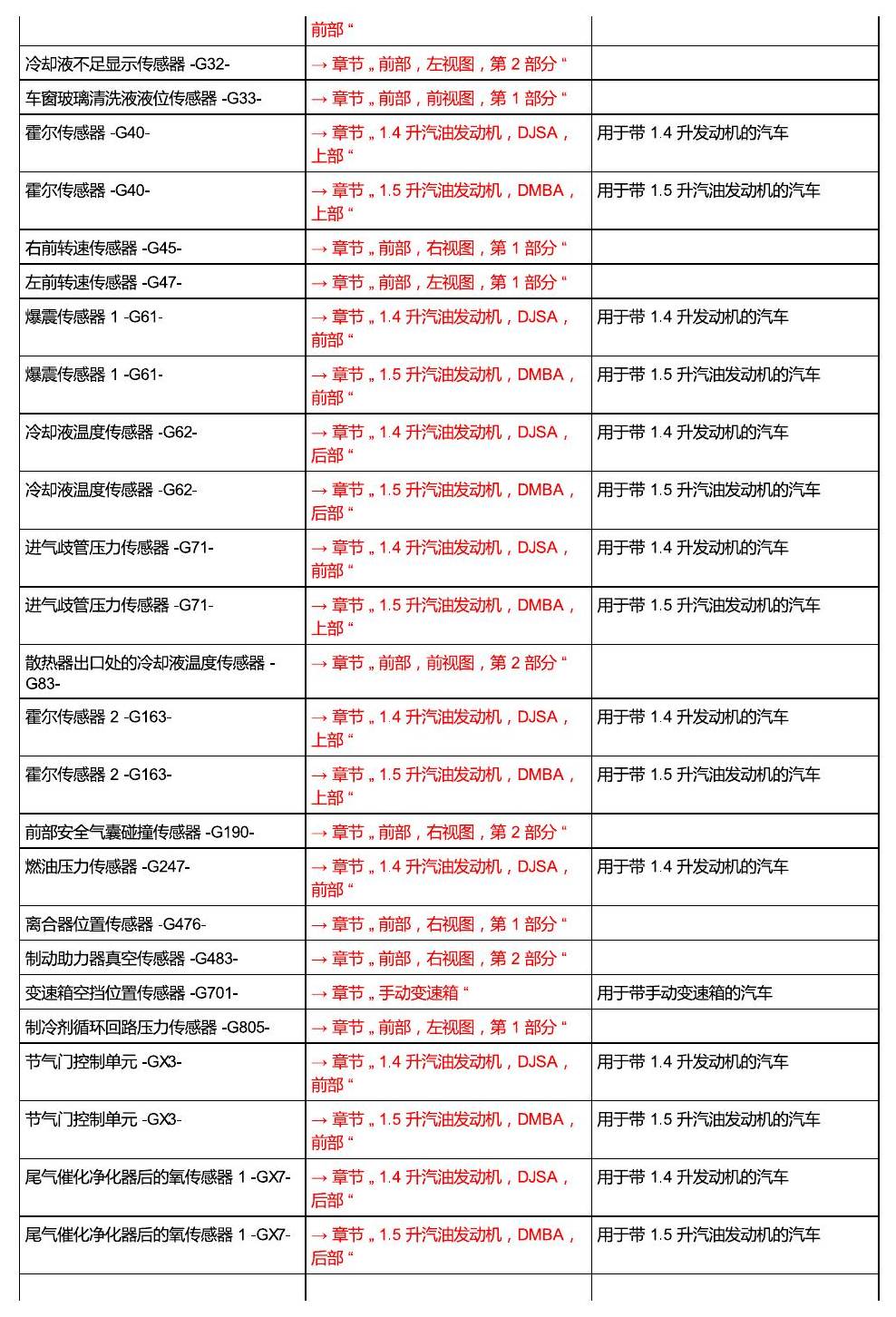

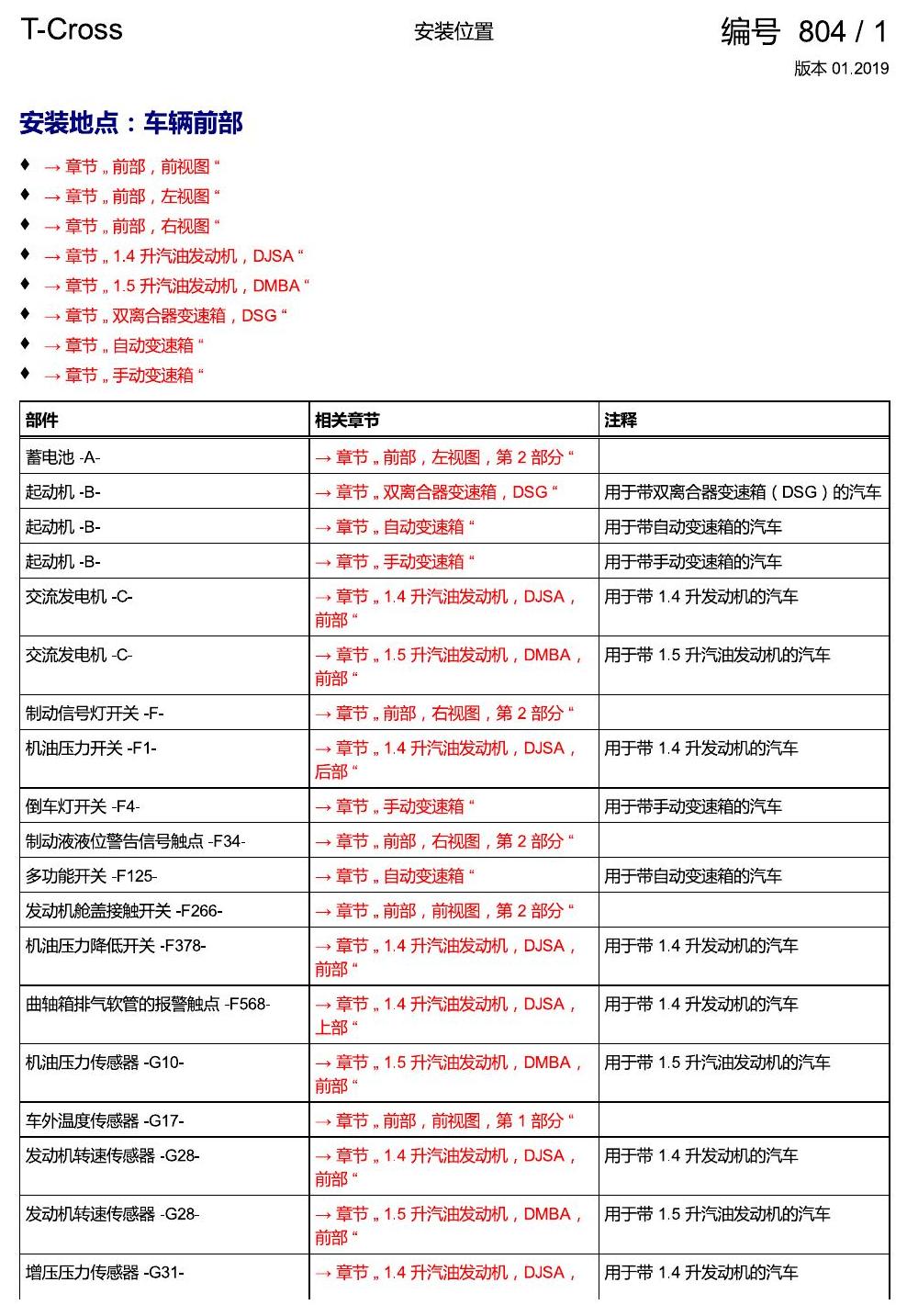

下方为原始资料图，共 19 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
上海大众辉昂 LED 大灯 8IT 电路图
上海大众辉昂 LED 大灯 8IT 电路图资料。
一汽大众Jetta VS5 电路图 前部和后部泊车雷达系统(PDC) 电路图
一汽大众Jetta VS5 电路图 前部和后部泊车雷达系统(PDC) 电路图资料。
奥迪A6 C8 电路图 自动防眩车内后视镜、雨量传感器 , (QK1) 电路图
奥迪A6 C8 电路图 自动防眩车内后视镜、雨量传感器 , (QK1) 电路图资料。
奥迪A8 D5 电路图 驻车暖风 , (9M1),(9M5),(9M9) 电路图
奥迪A8 D5 电路图 驻车暖风 , (9M1),(9M5),(9M9) 电路图资料。
奥迪A5 维修资料
Most 拆卸和安装热交换器 拆卸和安装输油单元 拆卸热交换器的准备工作 拆装燃油滤清器 基本型空调电路图 气流分配原理图 前驱－拆卸和安装输油单元 前驱－燃油输送单元与传感器 收音机电路图 舒适型空调电路图 舒适型空调器和吸气箱部件 四驱－燃油输送单元与传感器
上海大众威然 带照明的登车护条 电路图
上海大众上海大众威然 带照明的登车护条 电路图资料。
