丰田车系 端子图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
12189
文章
1
粉丝
端子速查评论50阅读模式
摘要丰田车系端子资料。

丰田车系端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

丰田车系 端子图

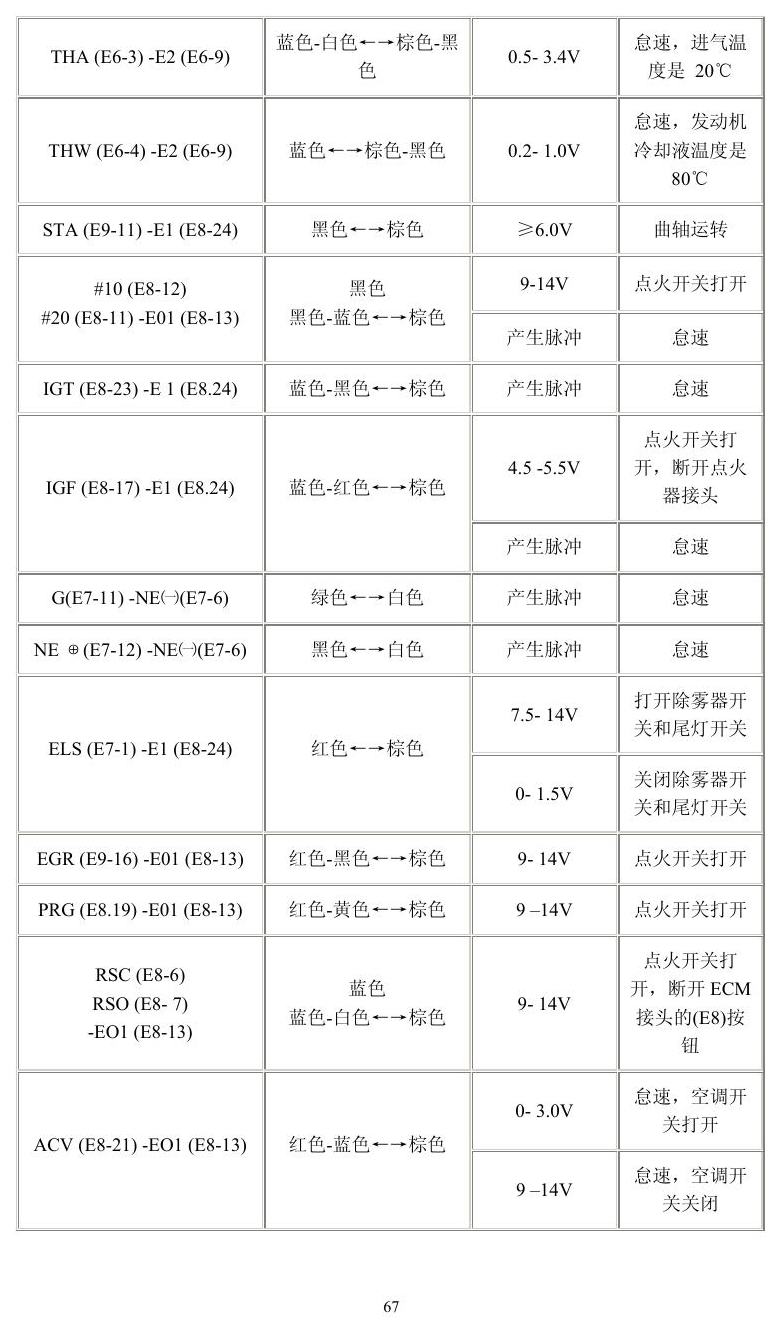

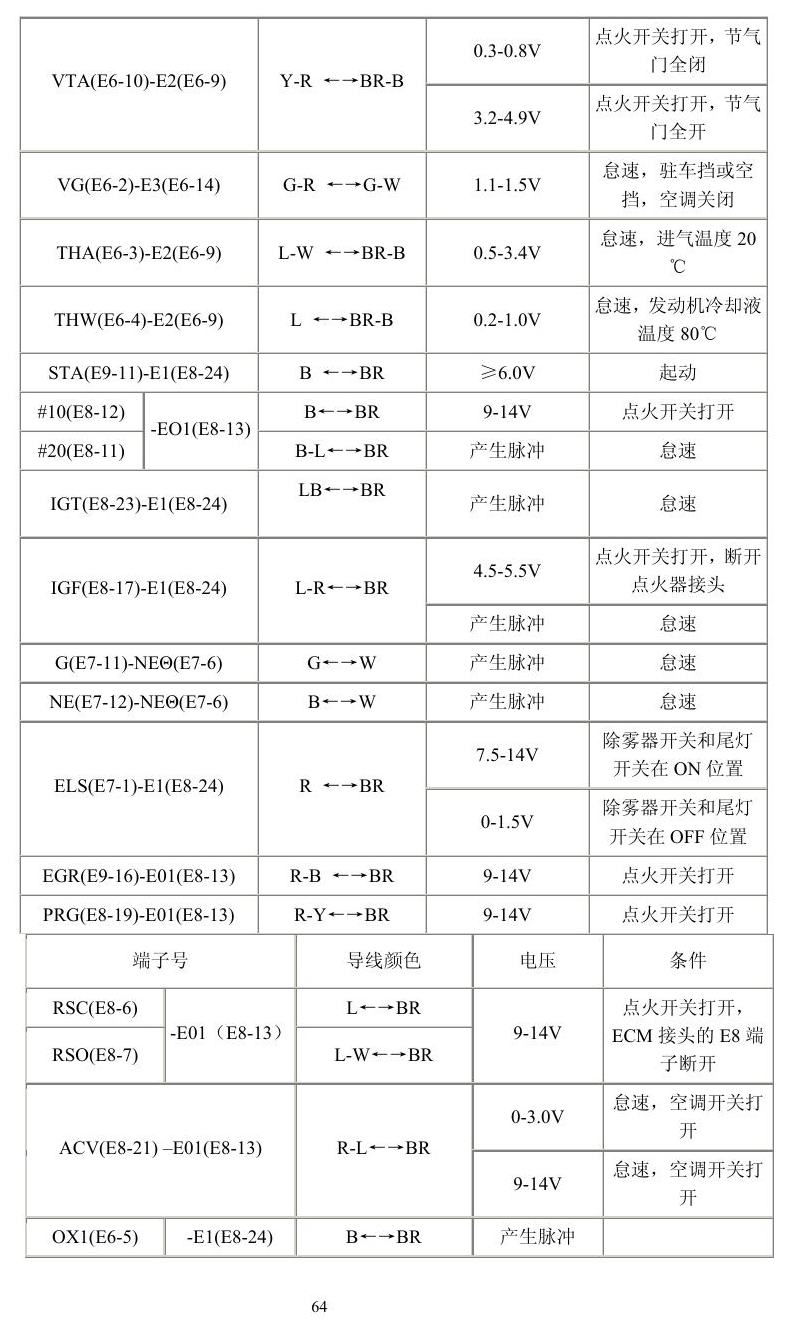

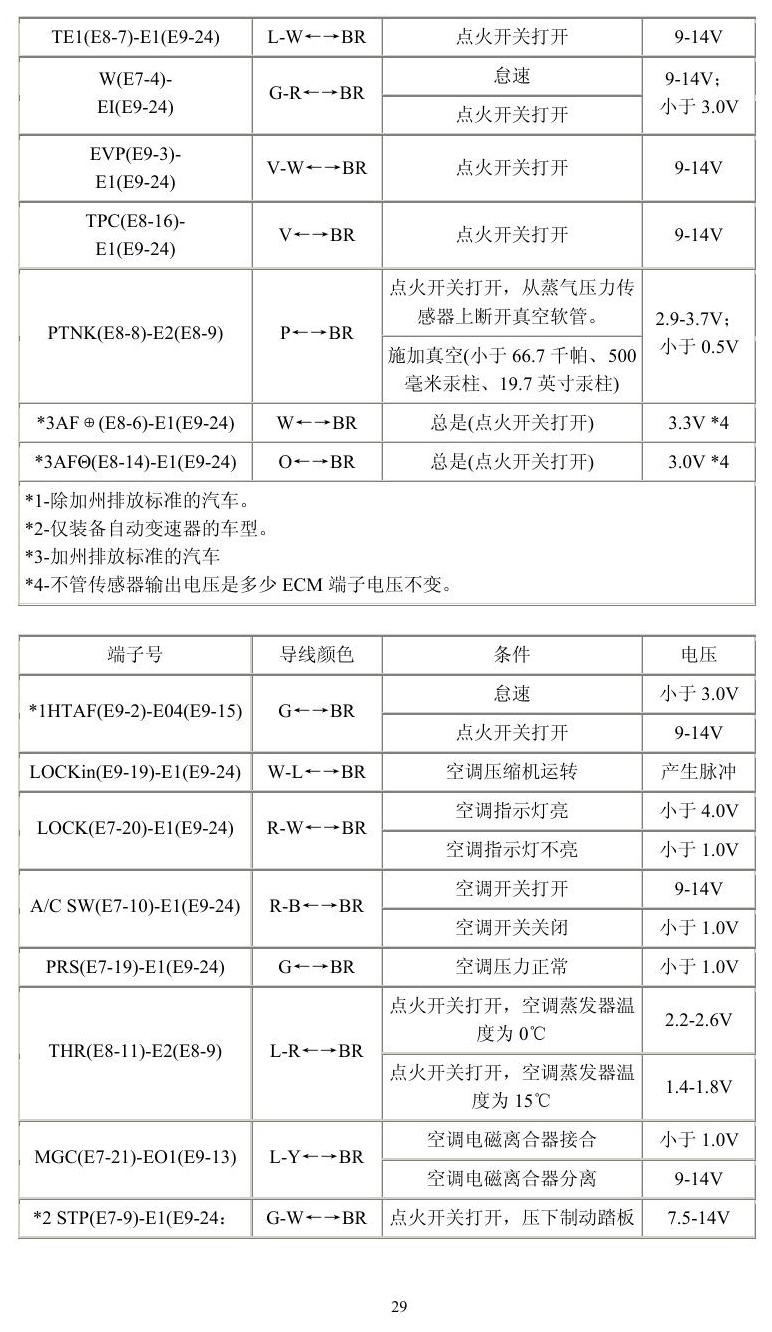

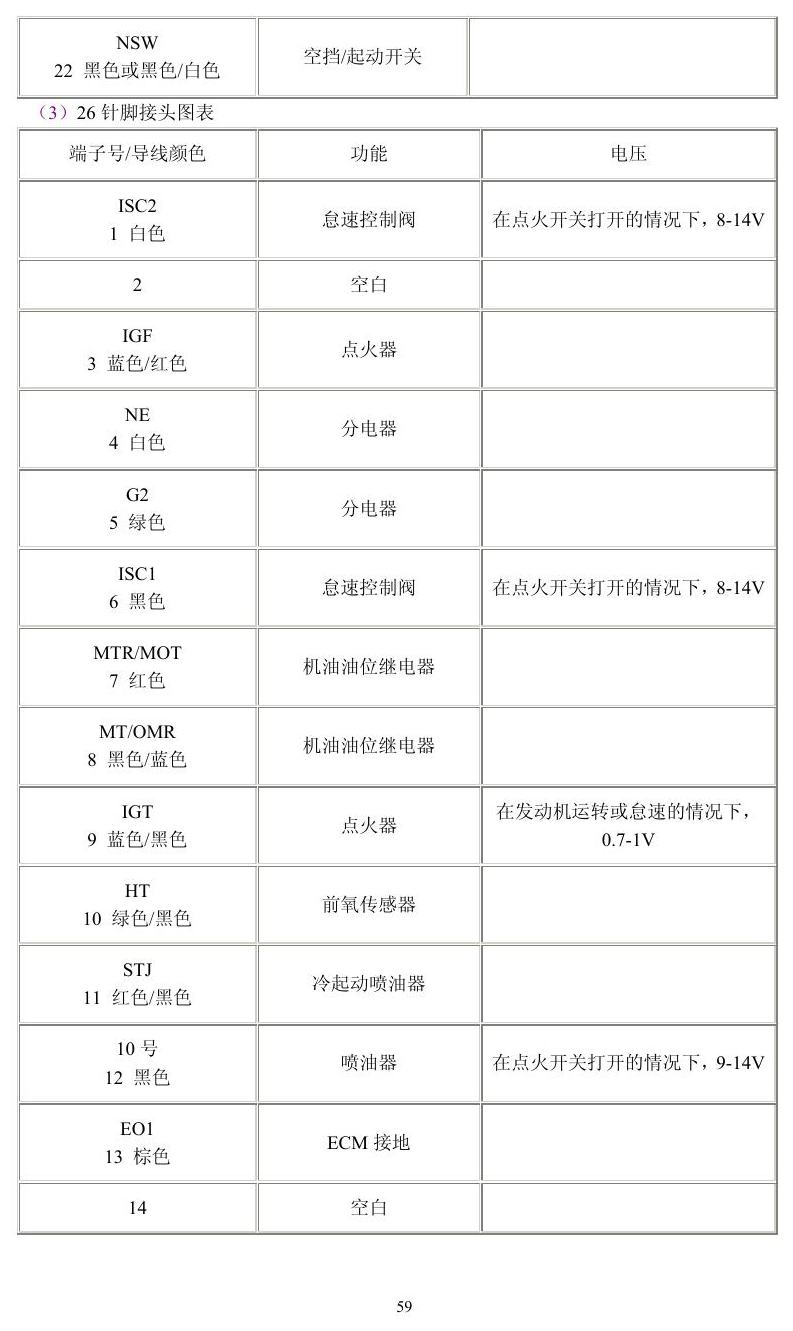

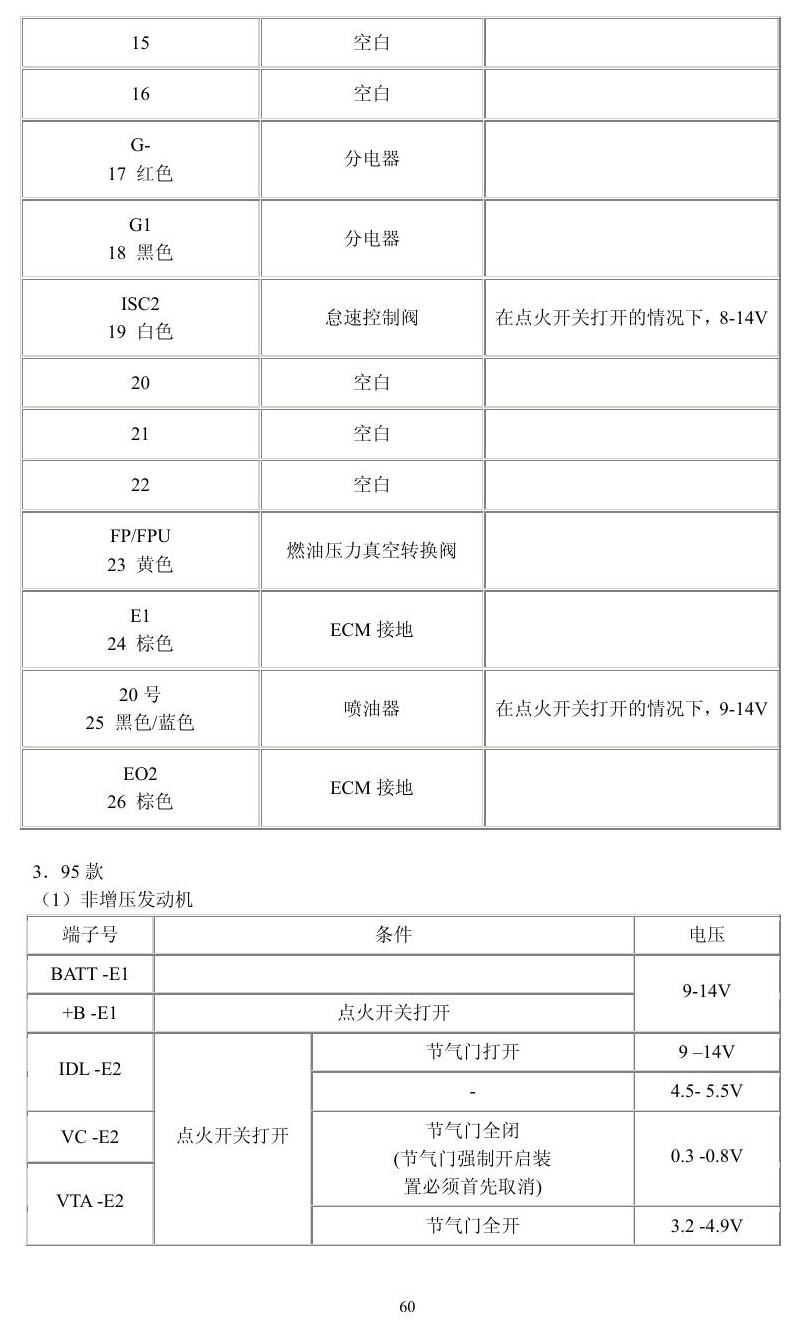

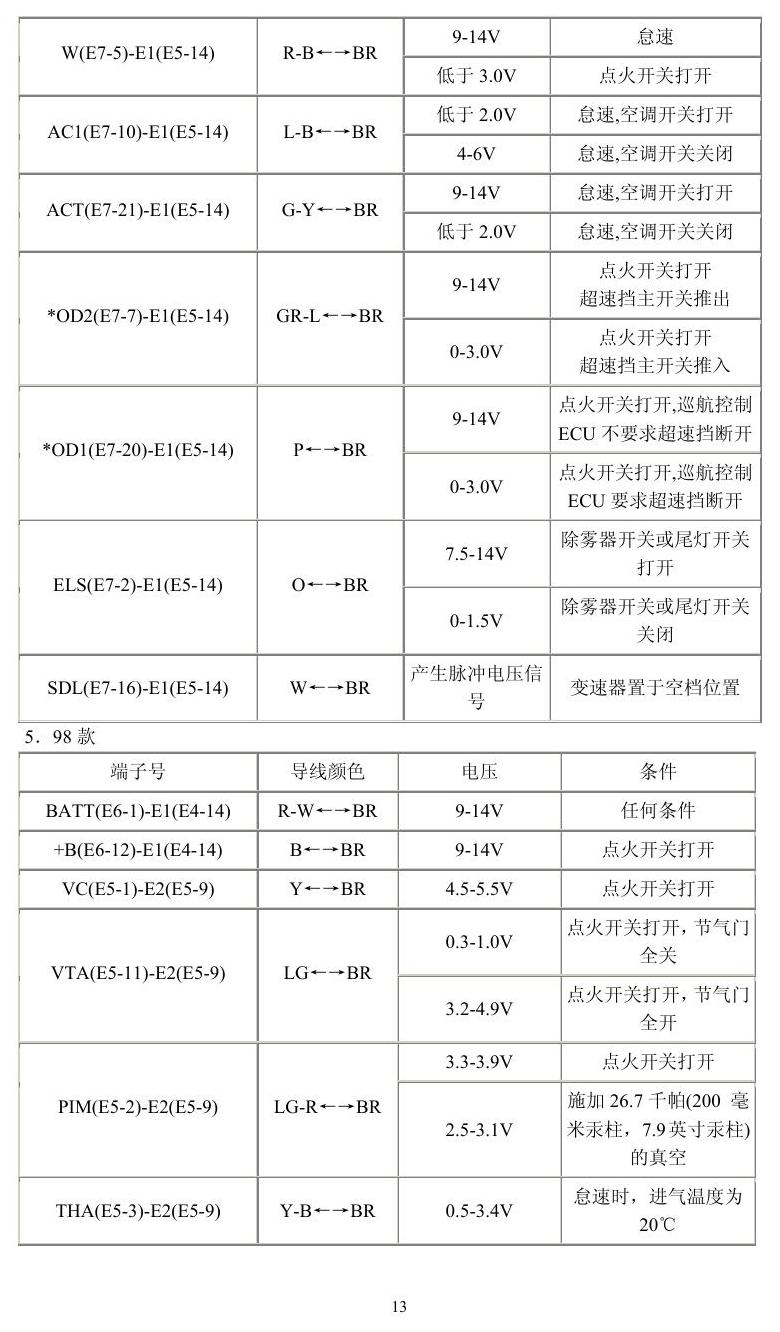

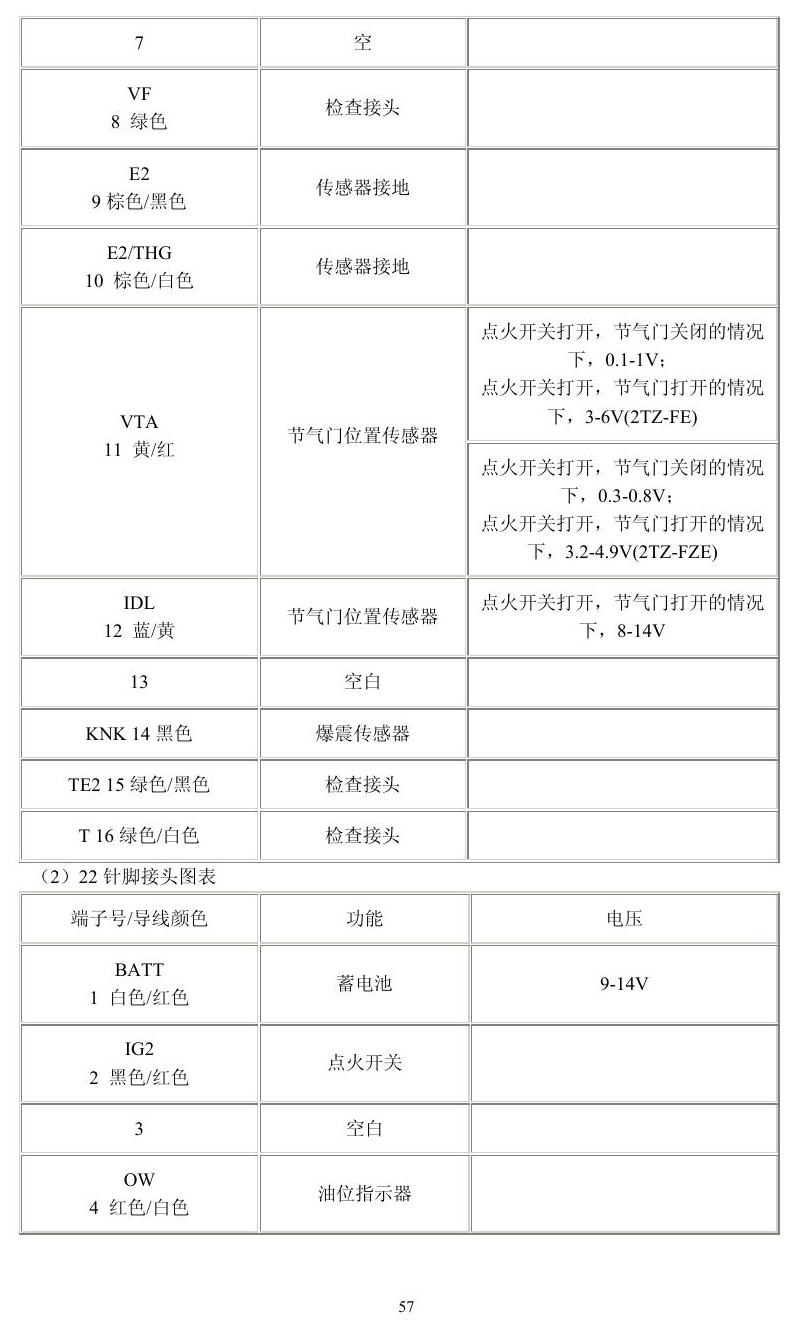

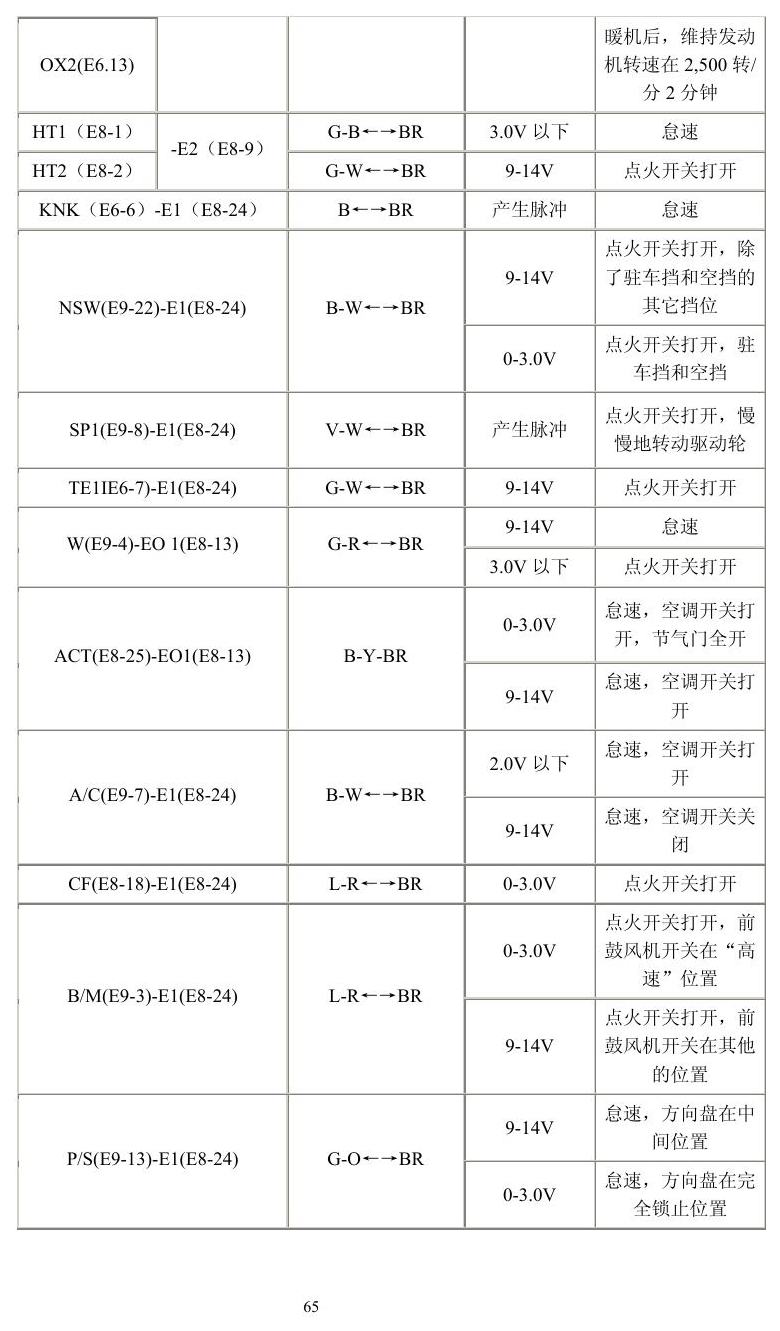

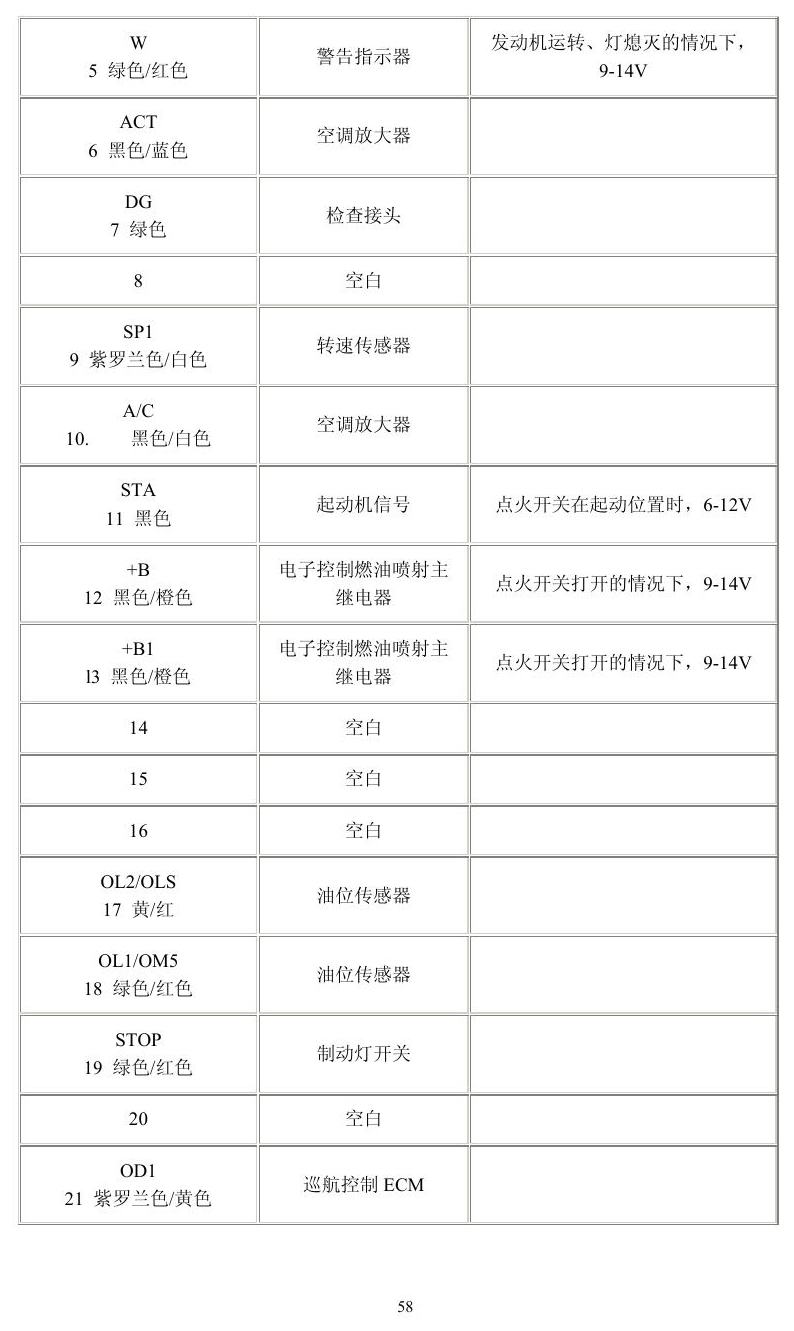

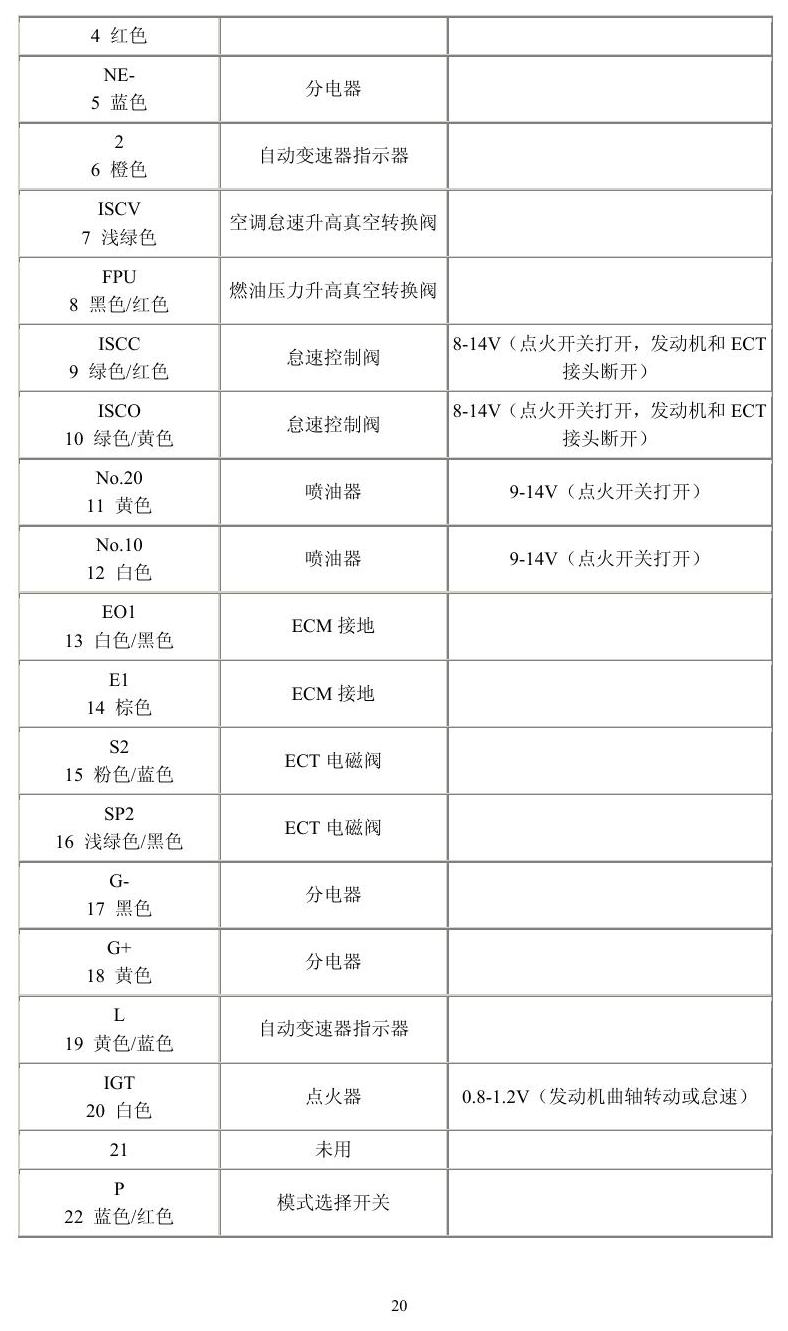

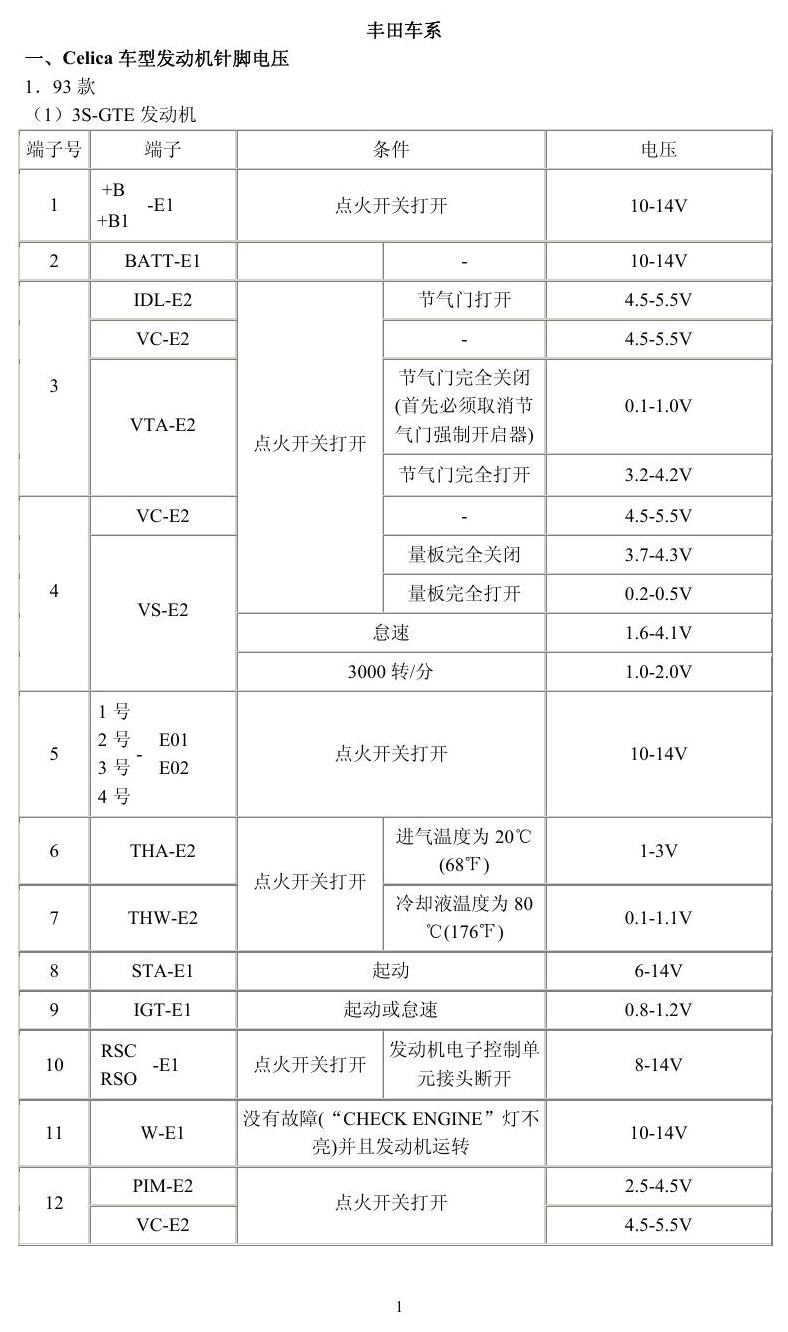

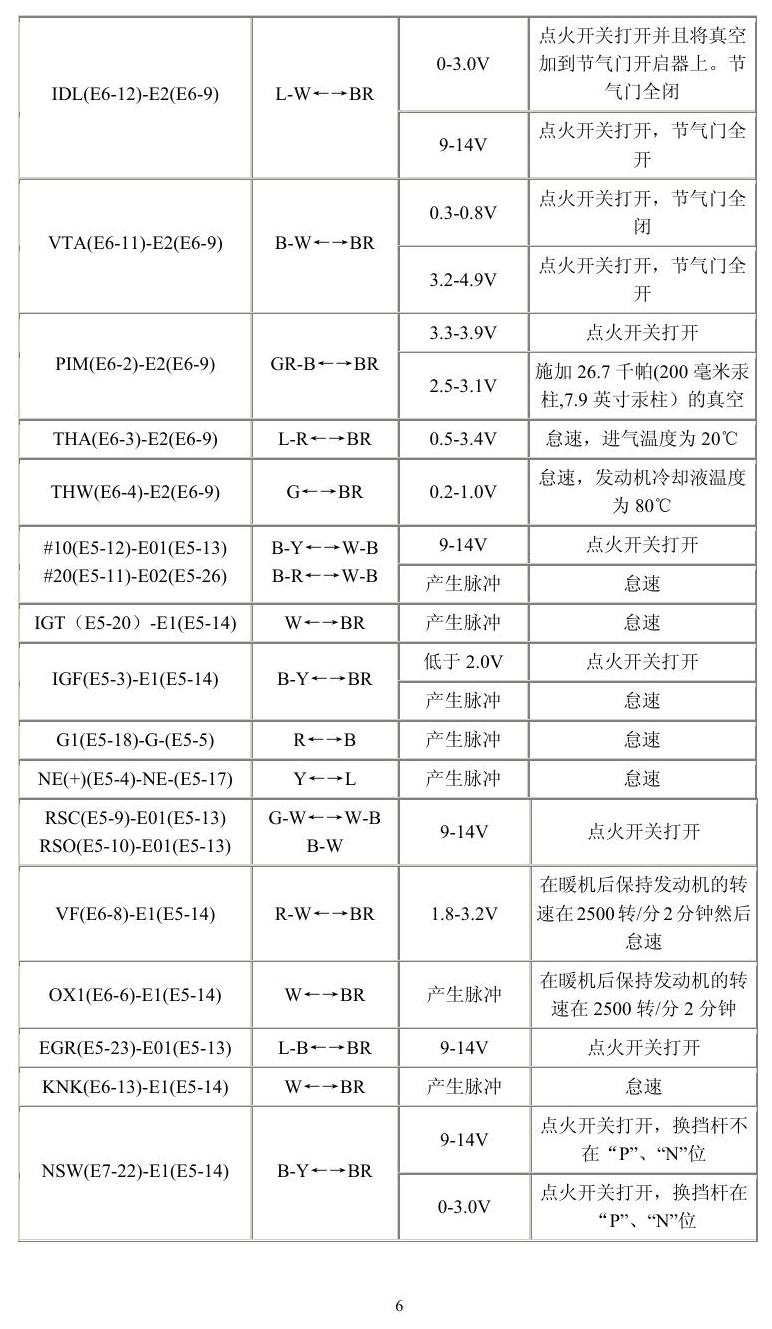

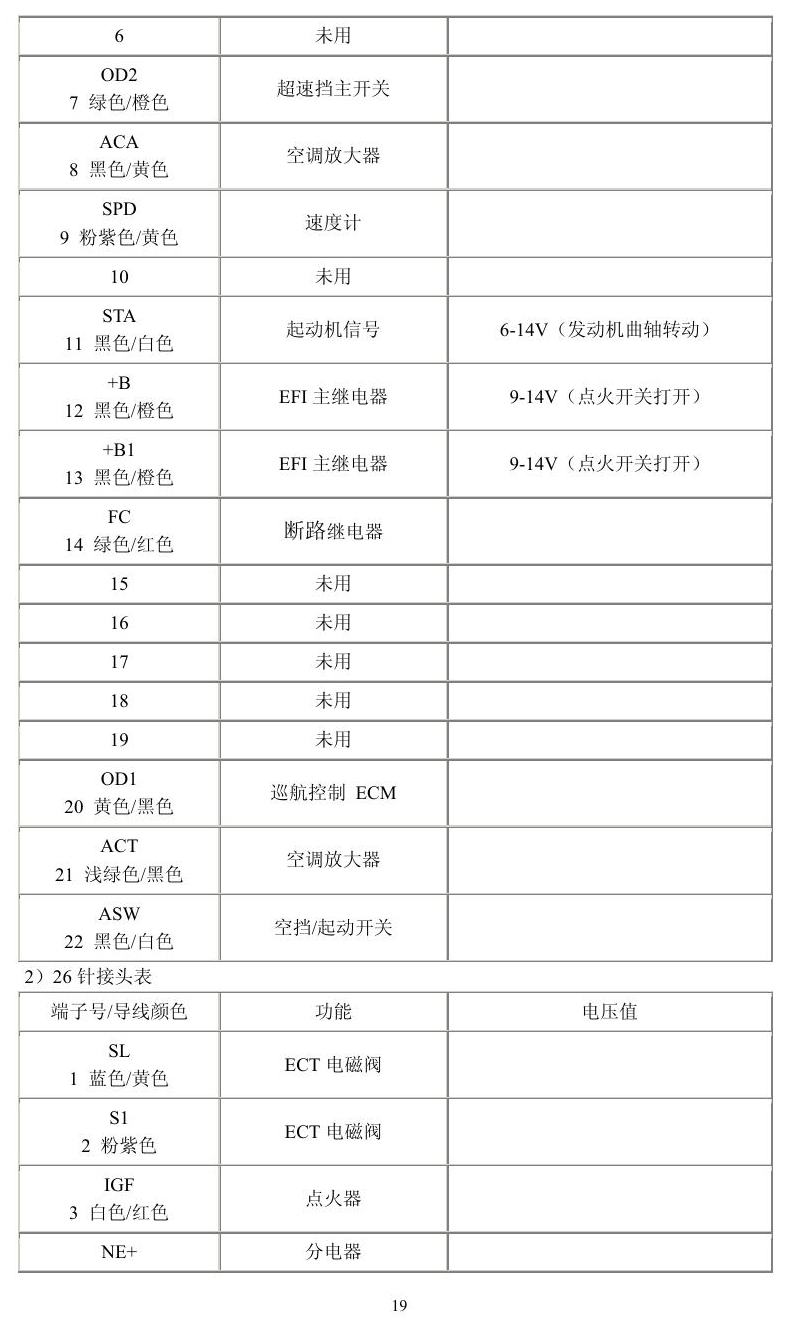

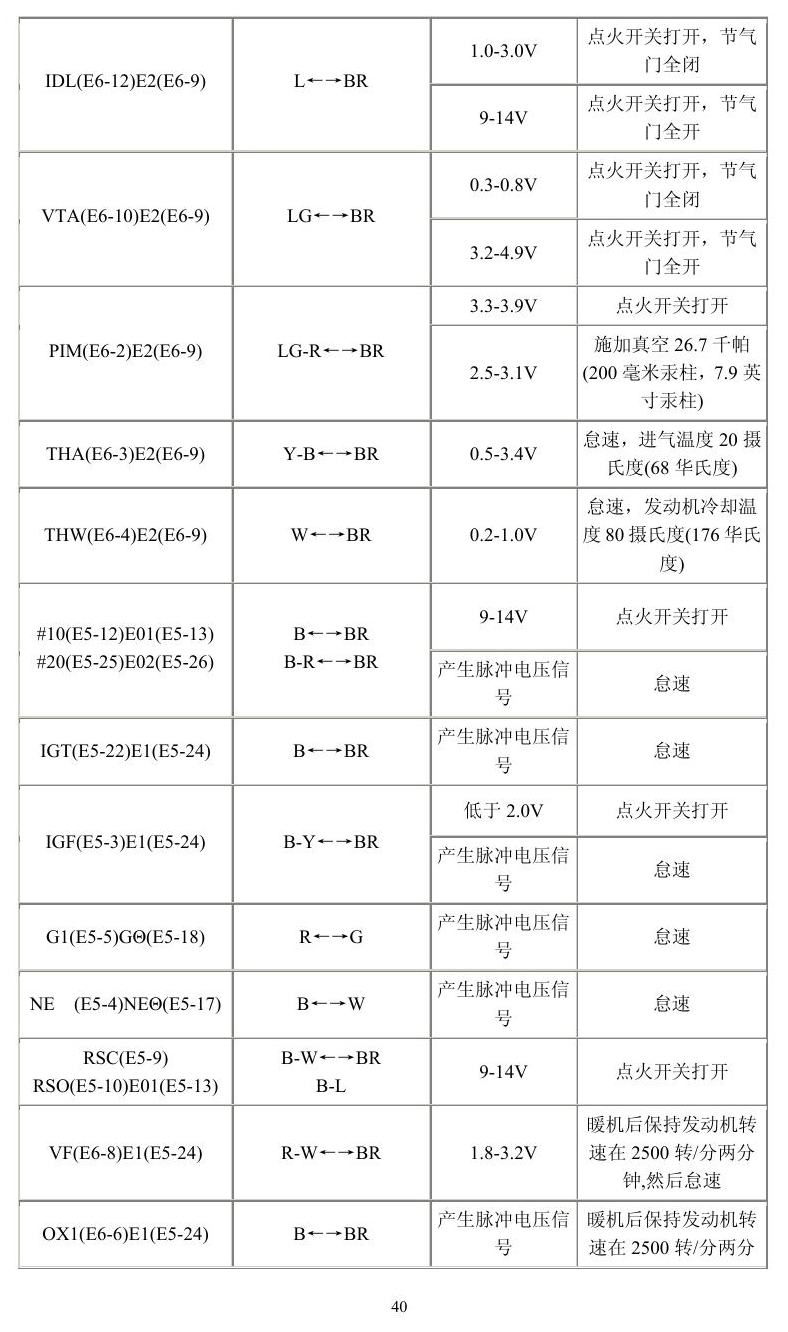

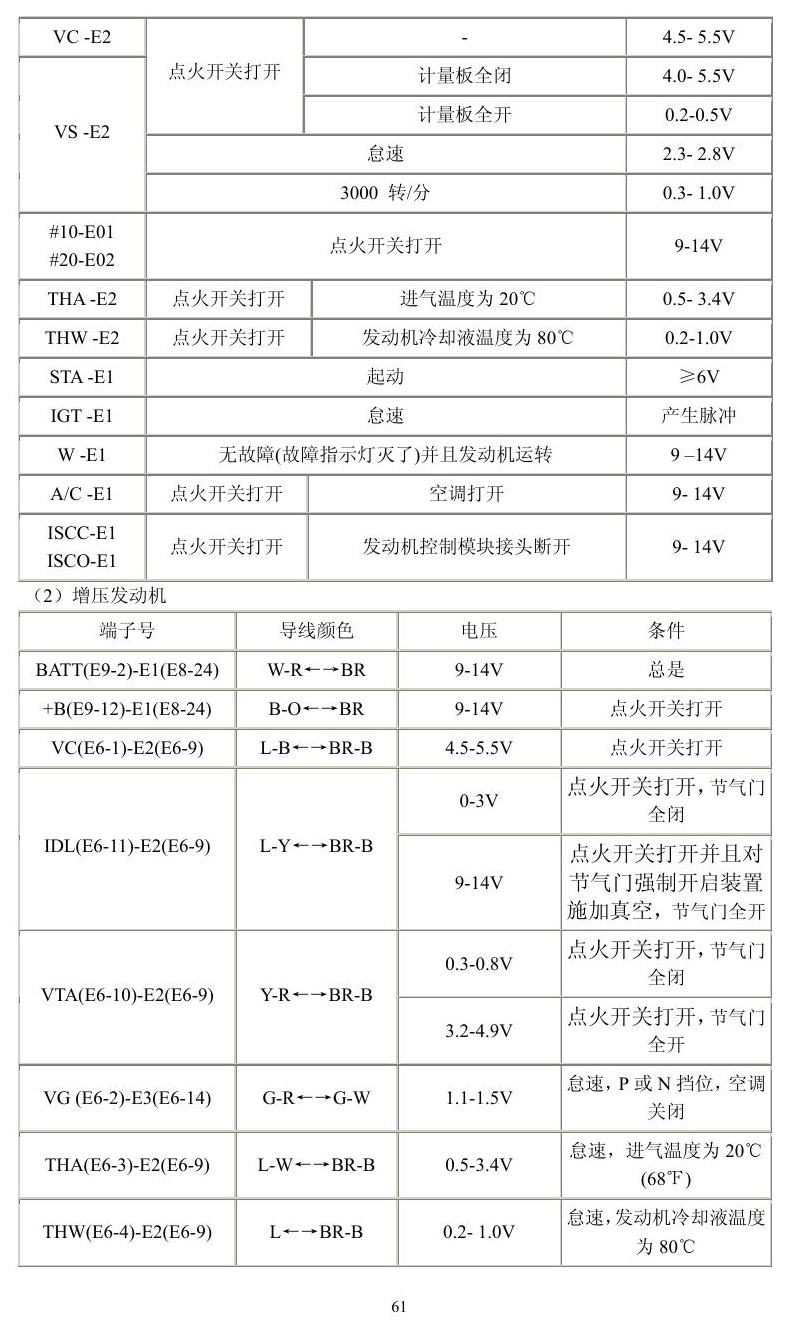

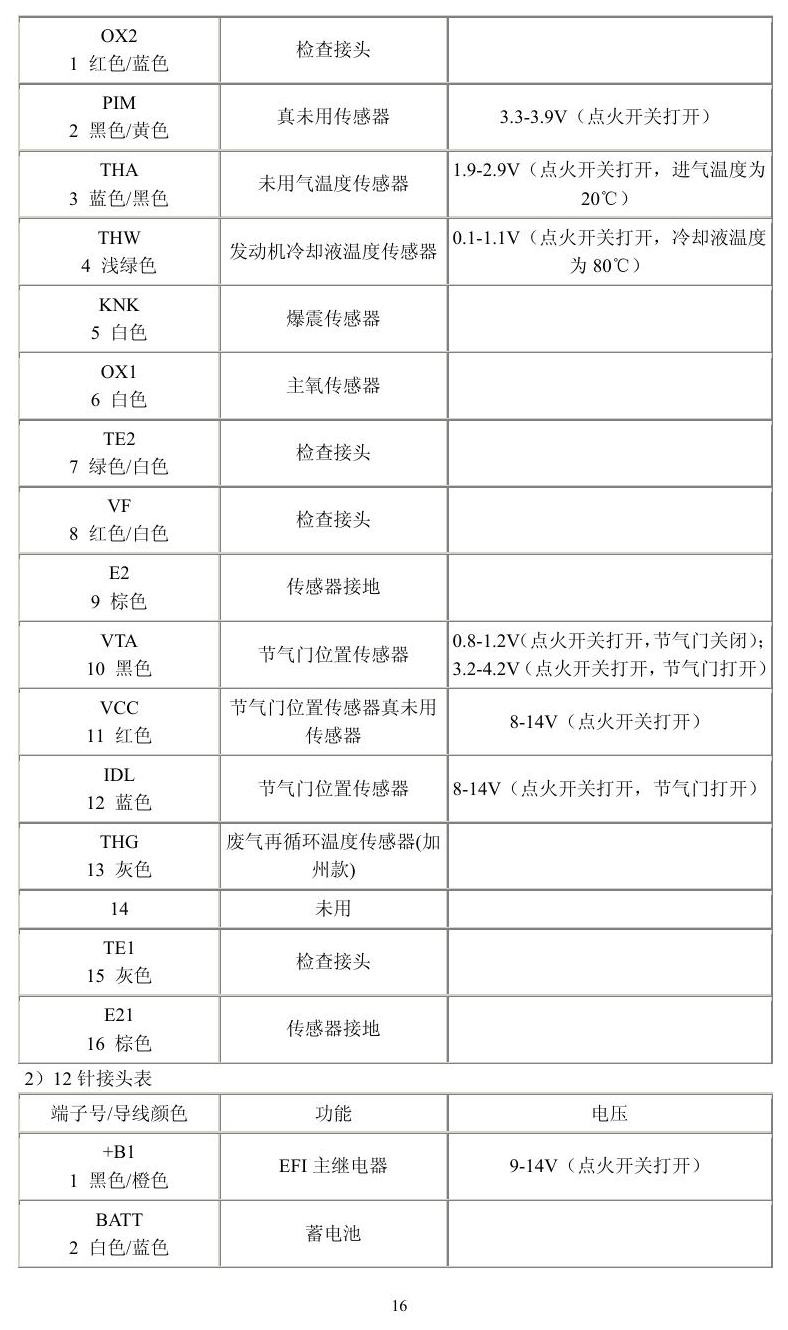

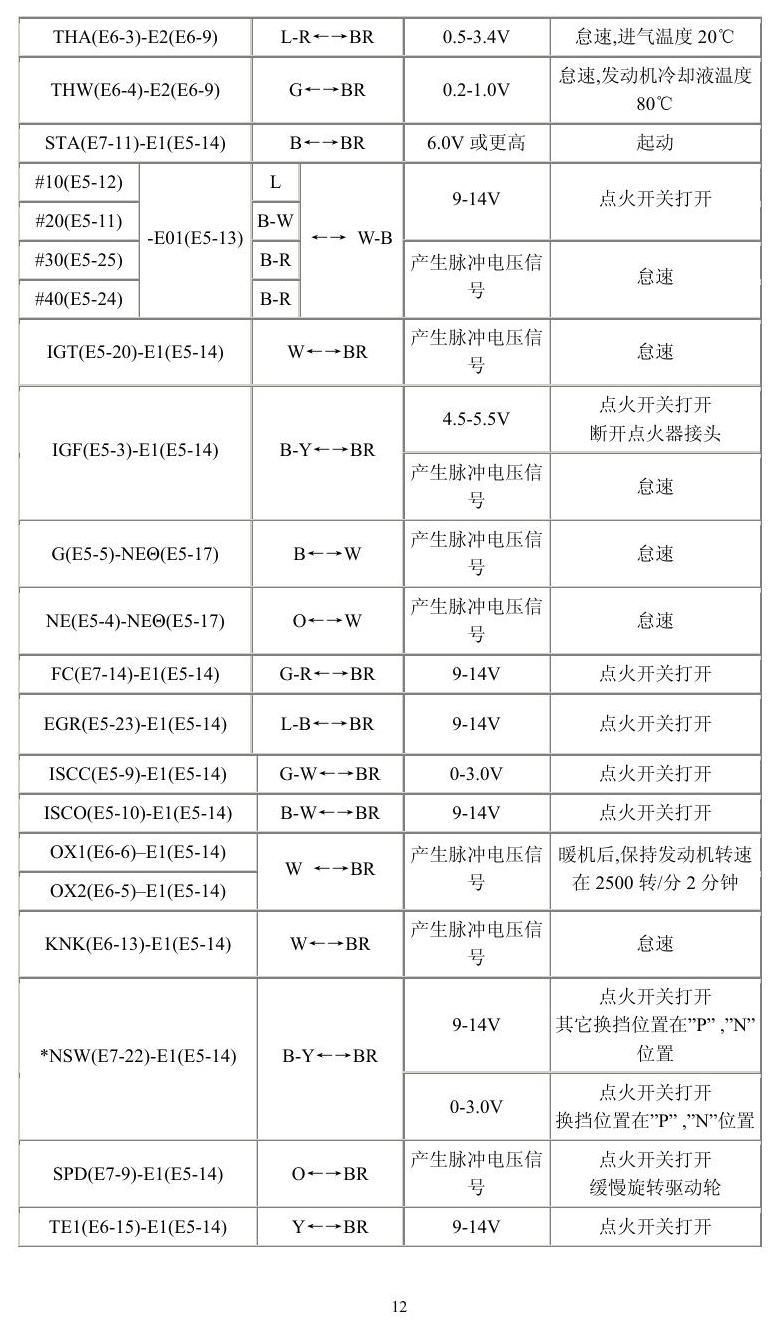

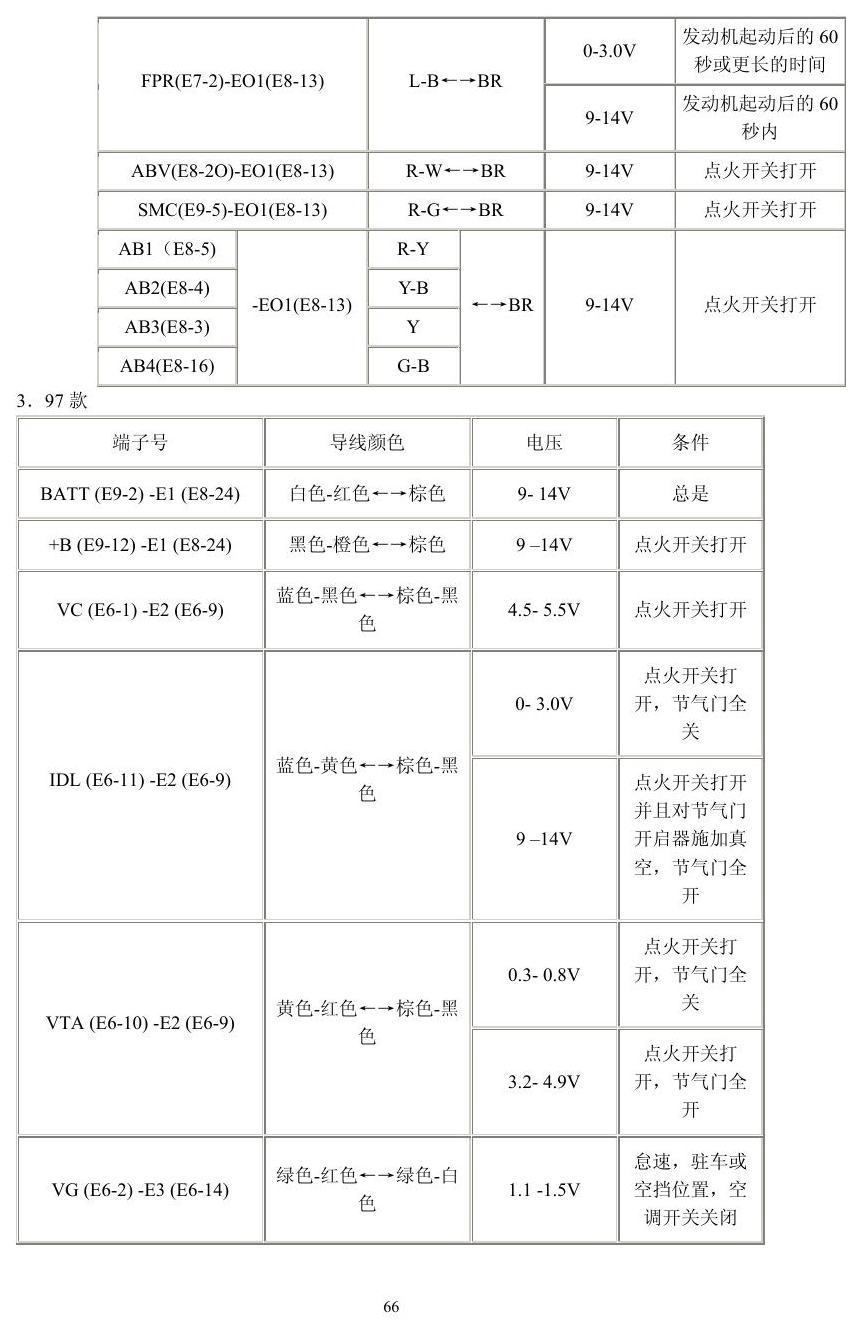

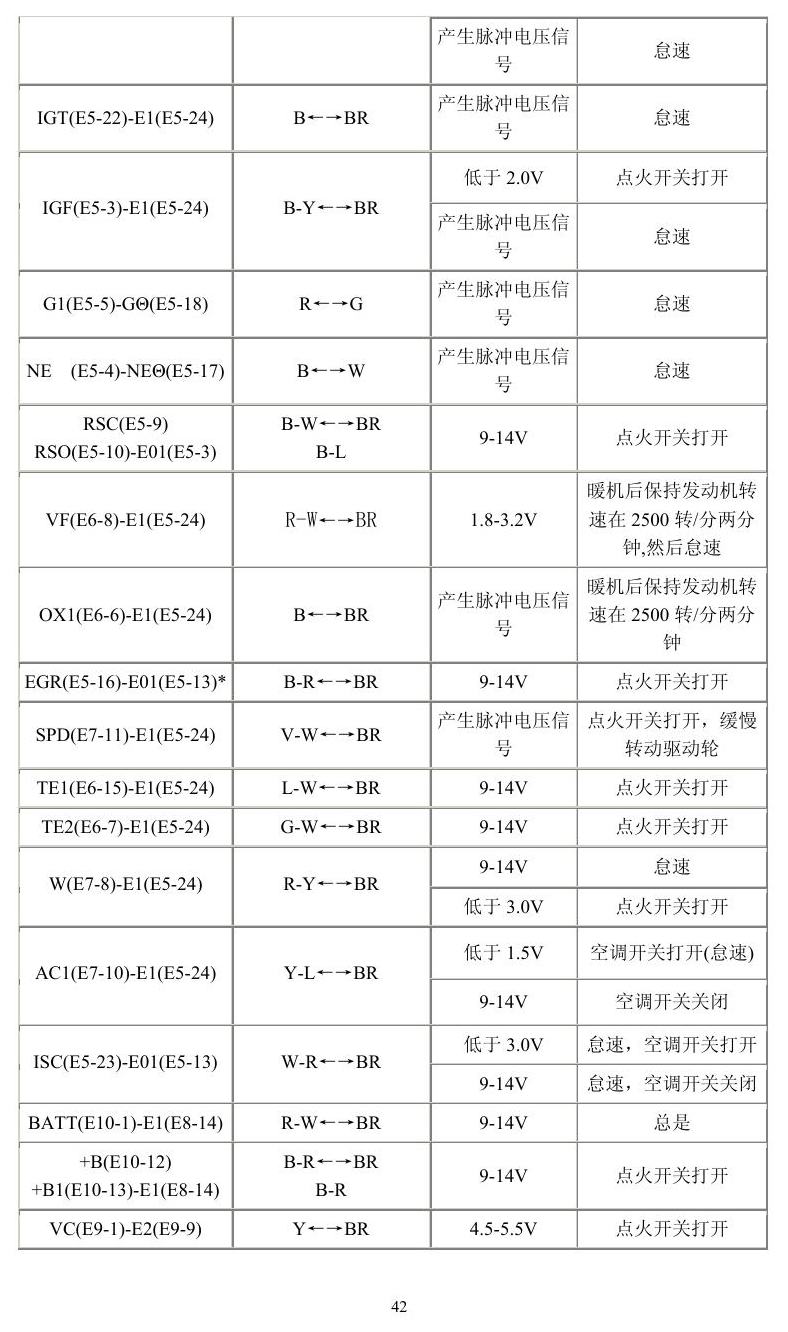

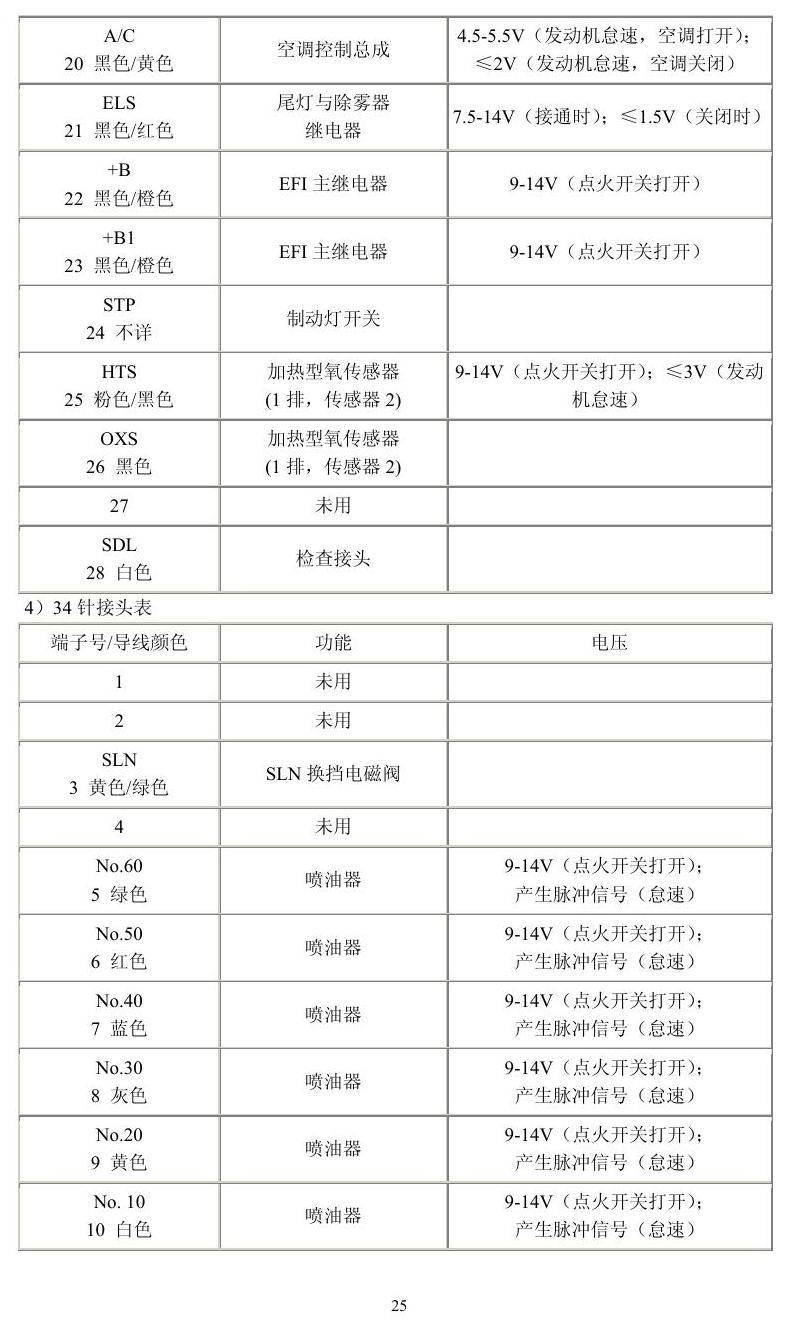

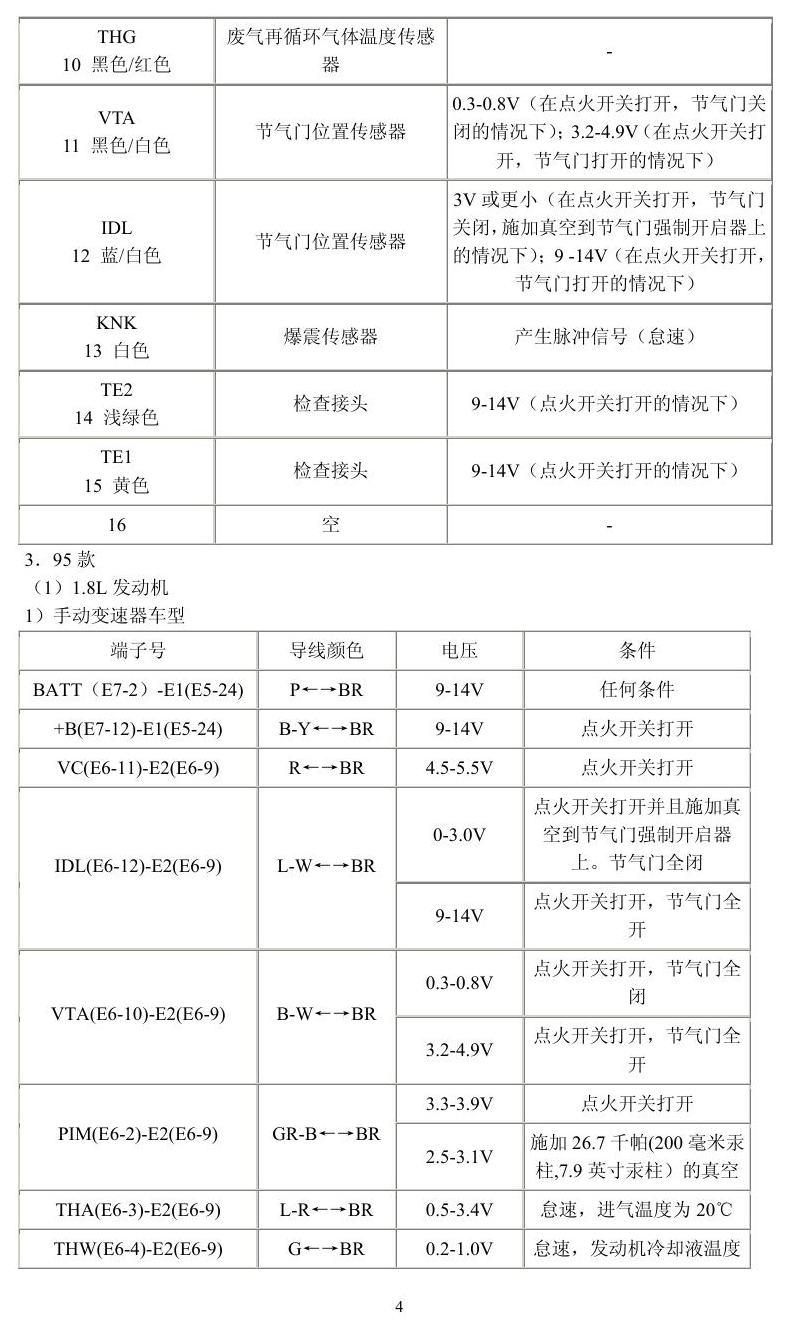

丰田车系 端子图 原始资料第1页
丰田车系 端子图

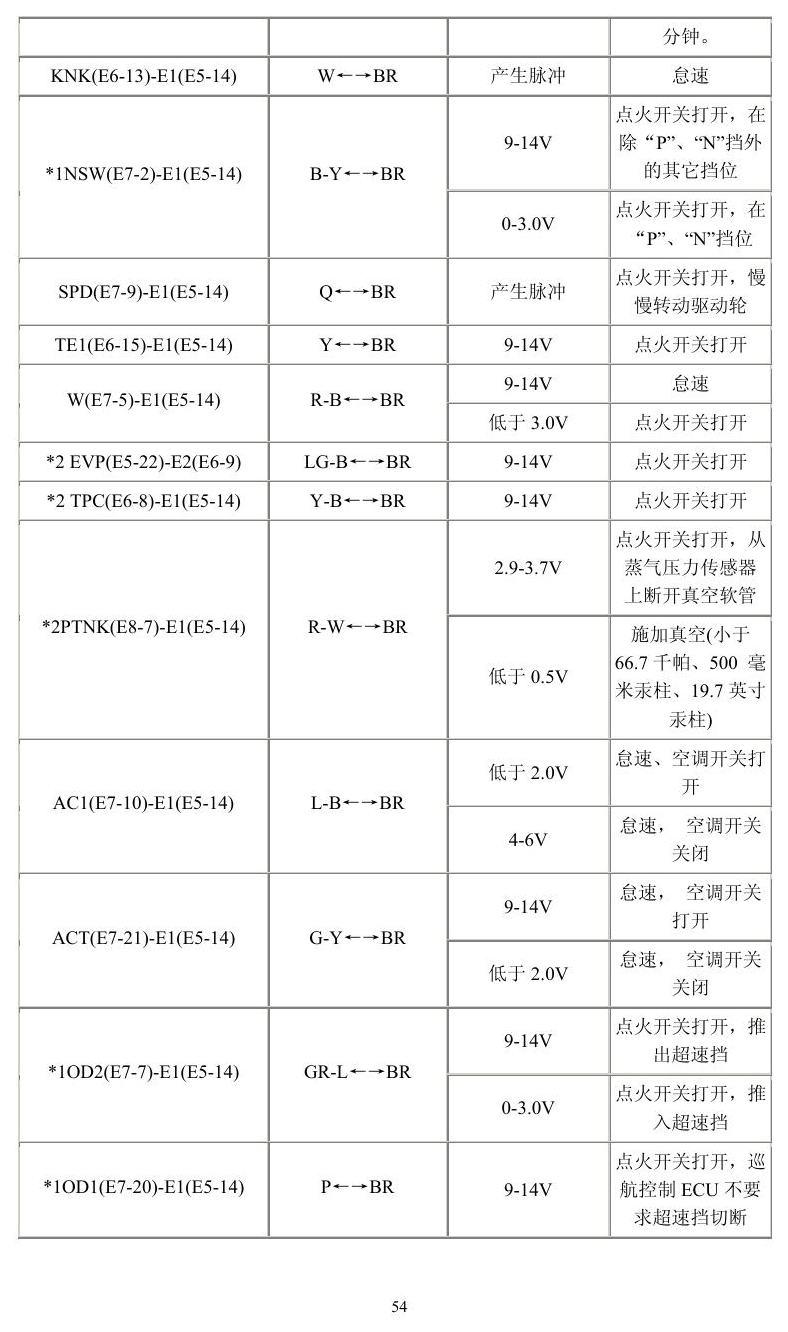

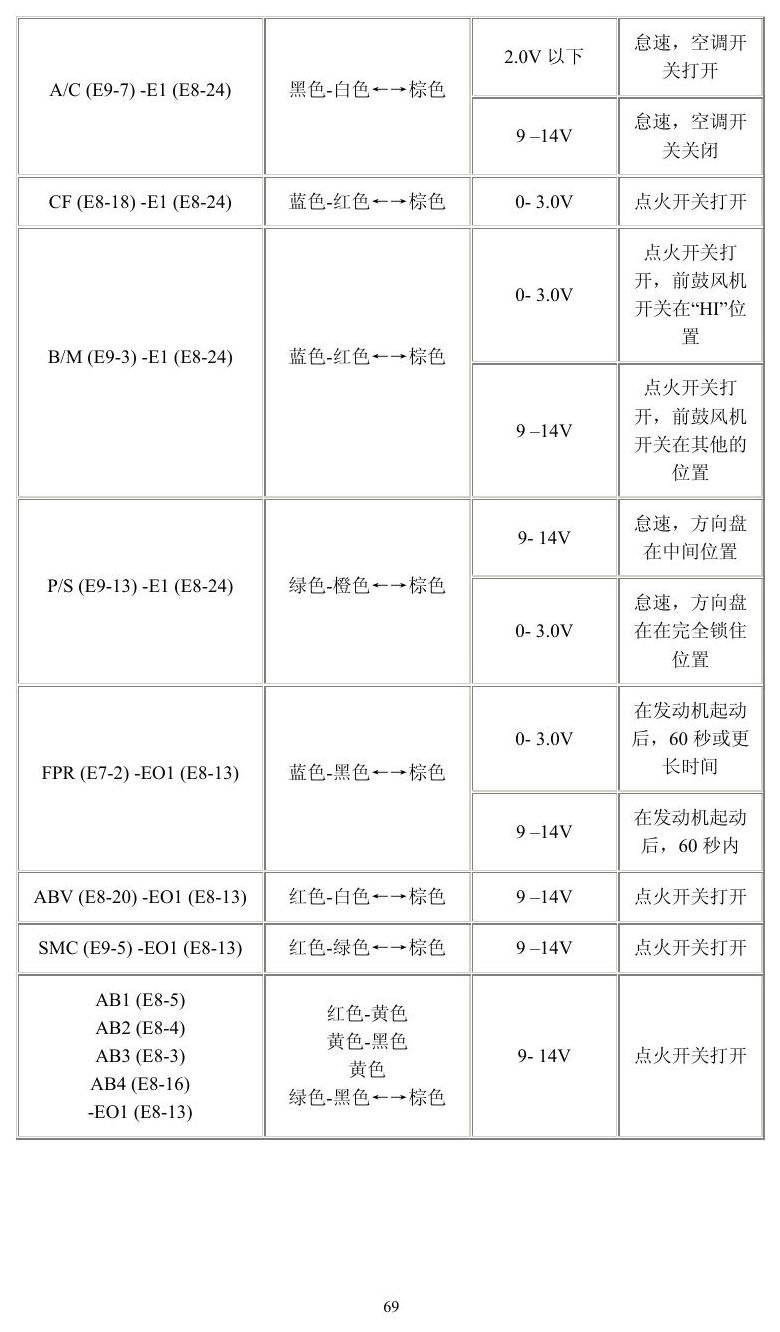

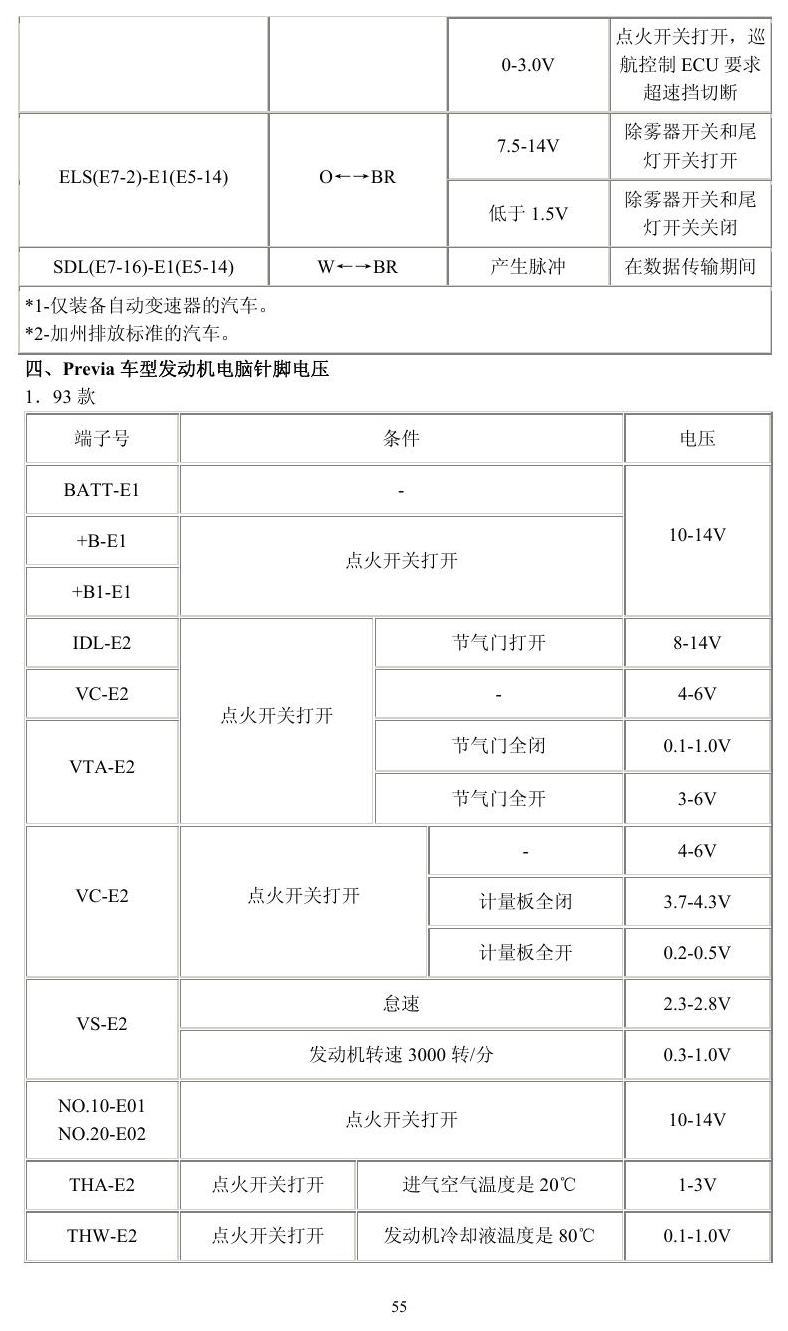

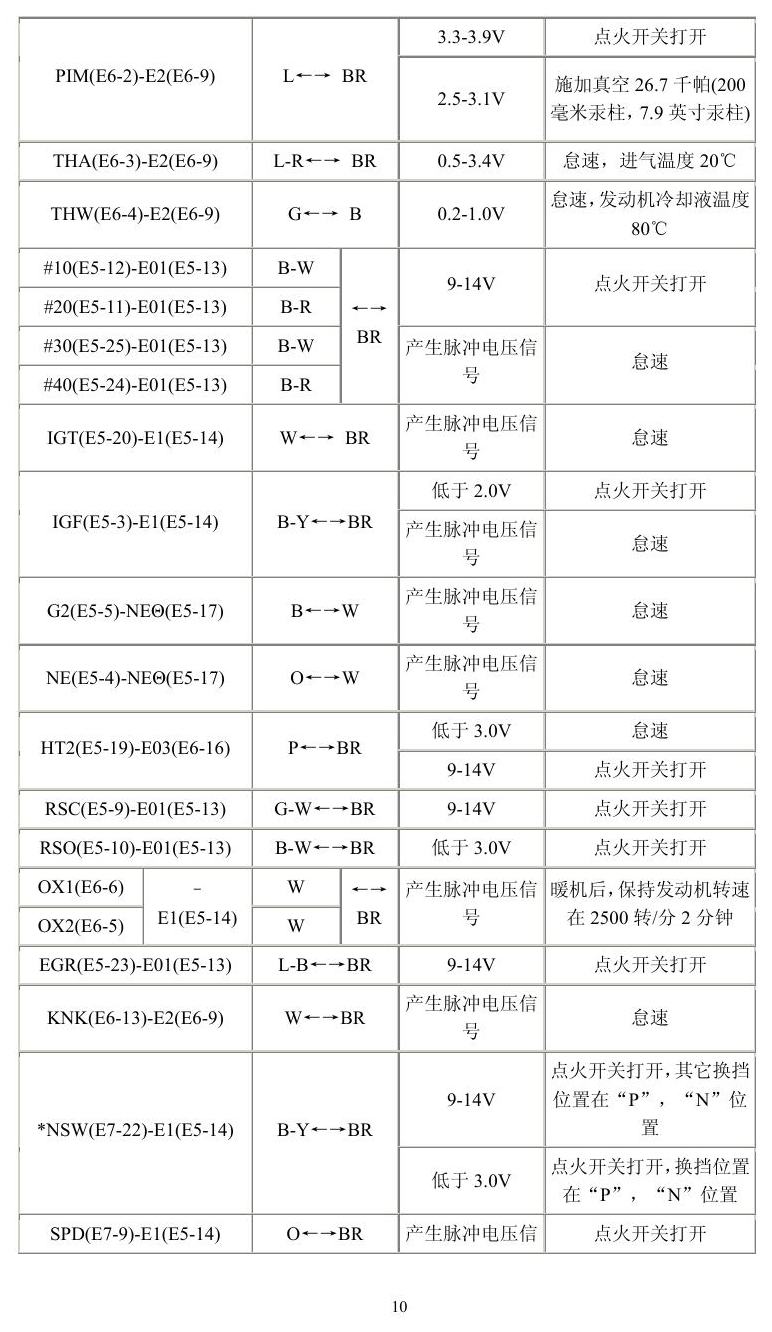

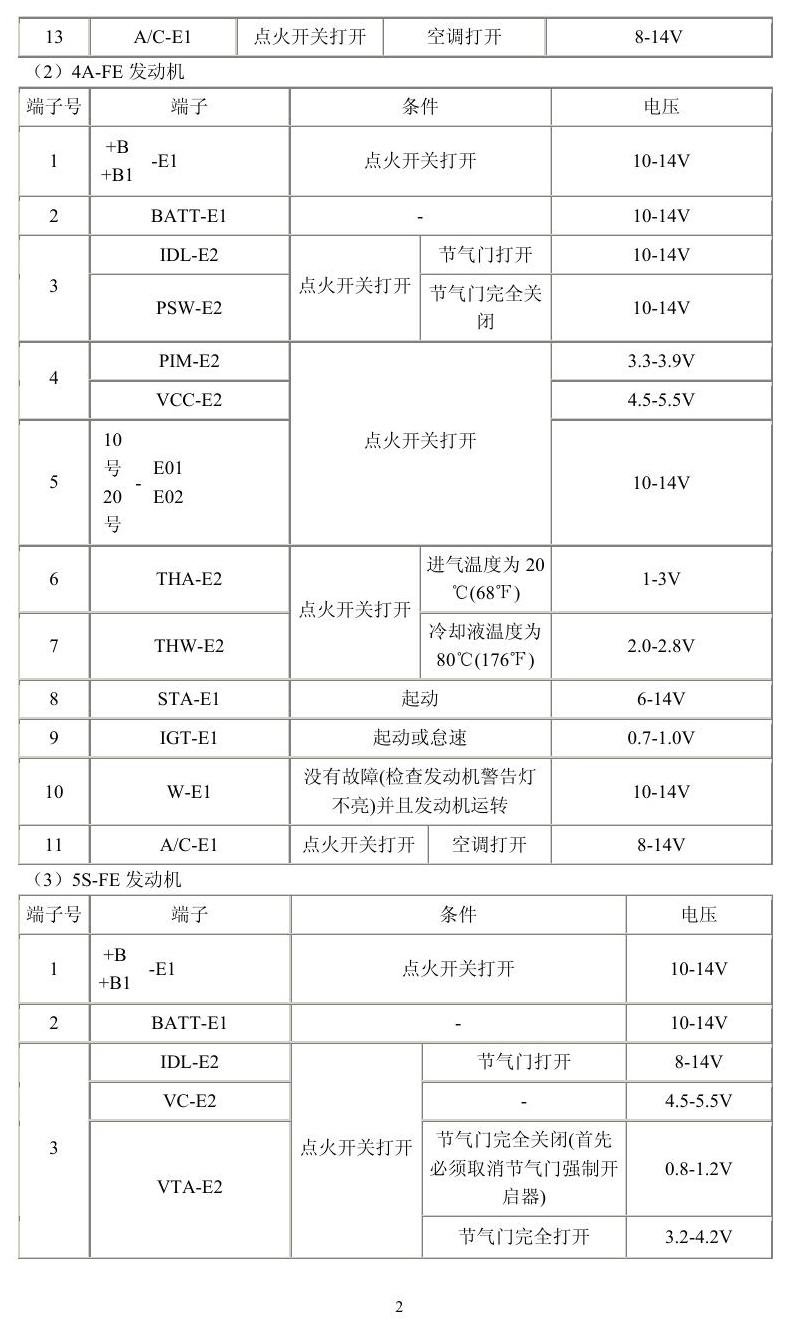

丰田车系 端子图 原始资料第2页
丰田车系 端子图

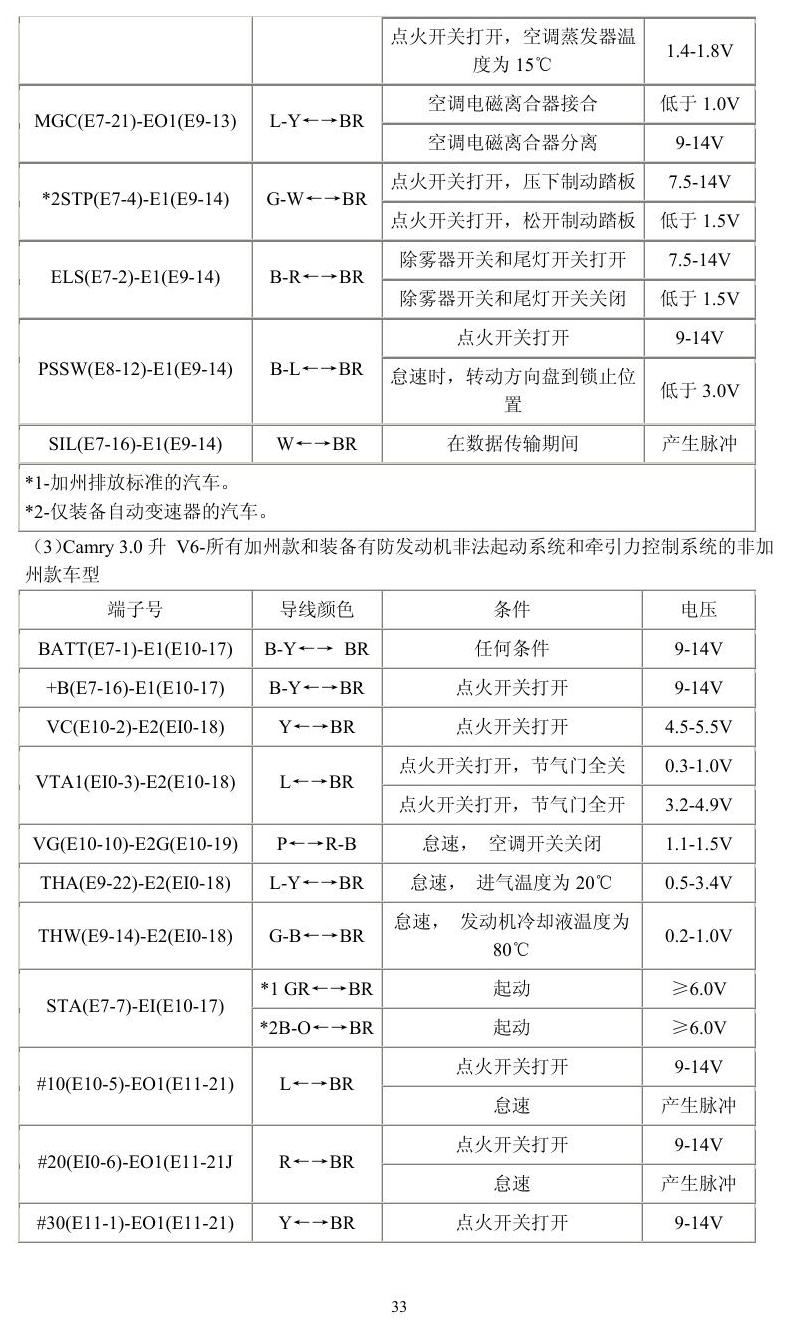

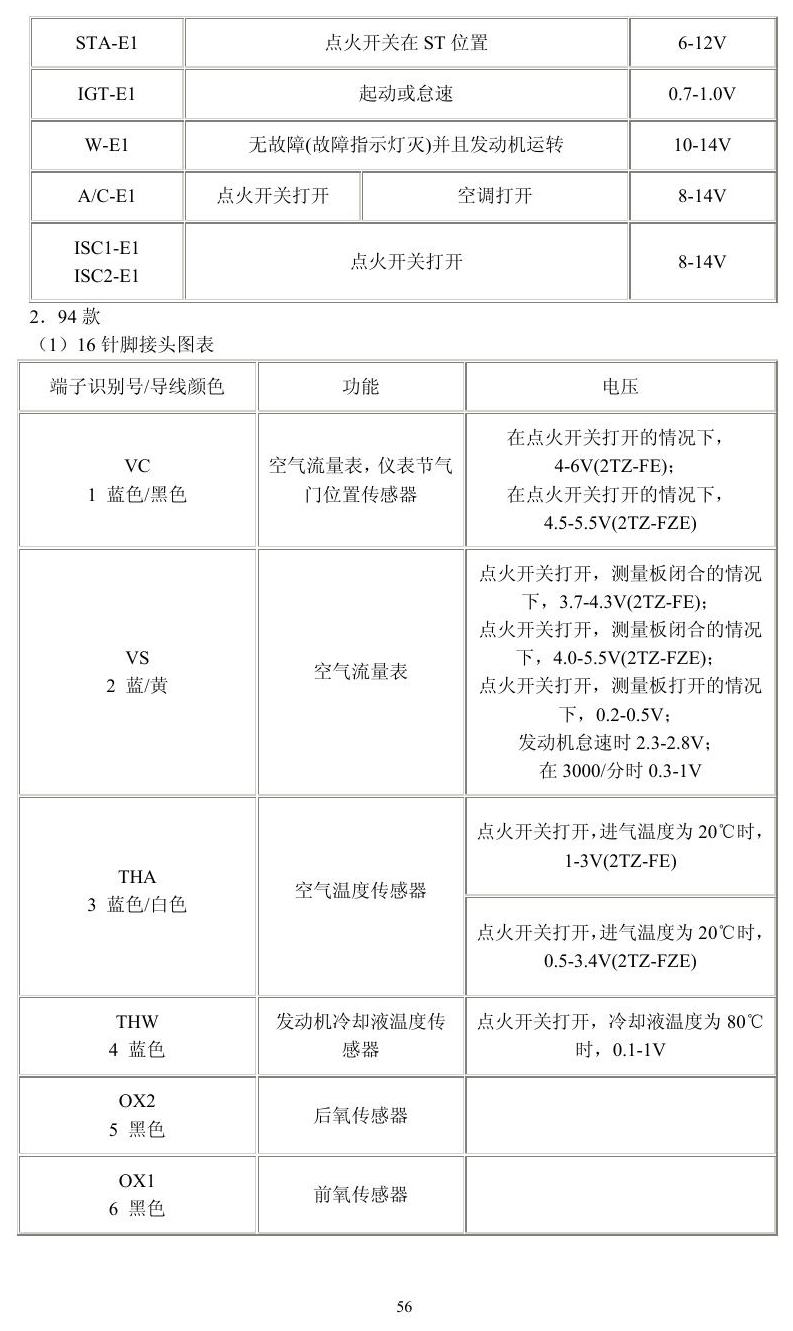

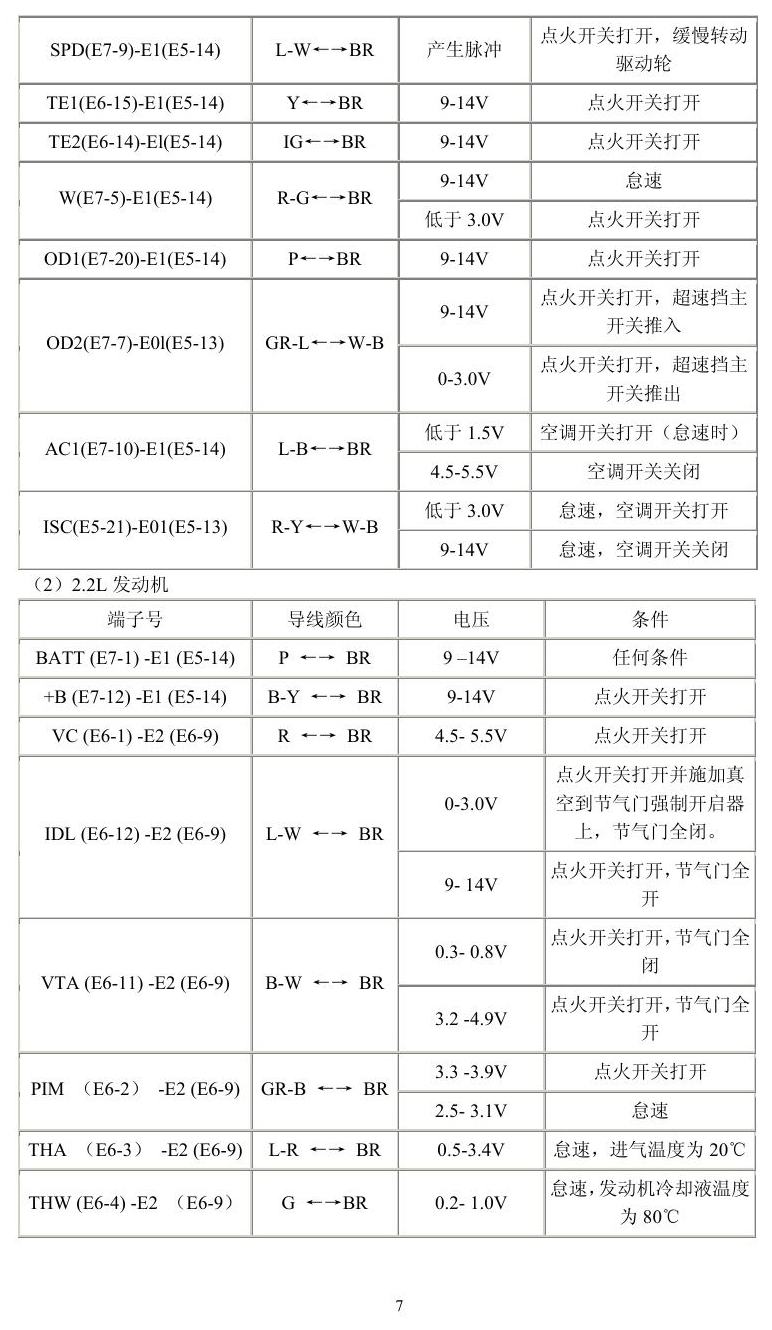

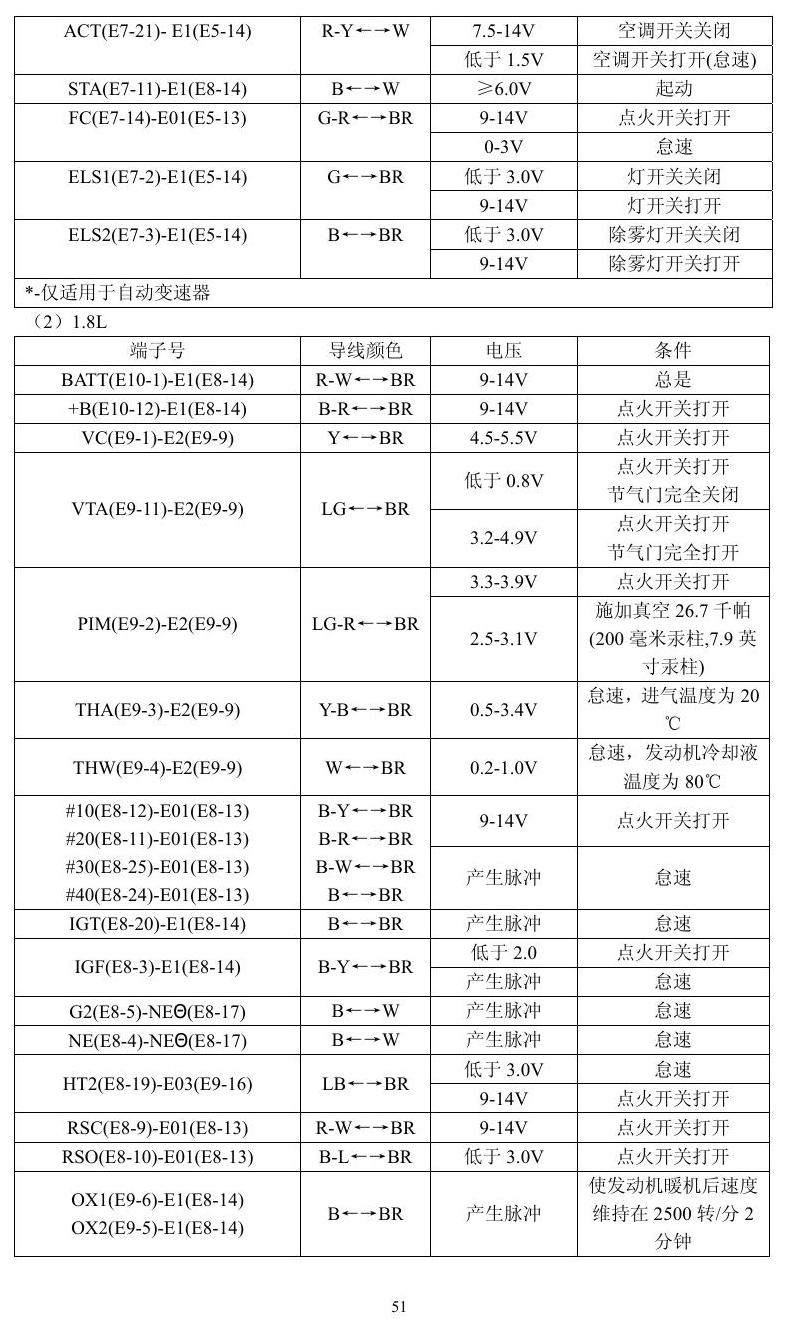

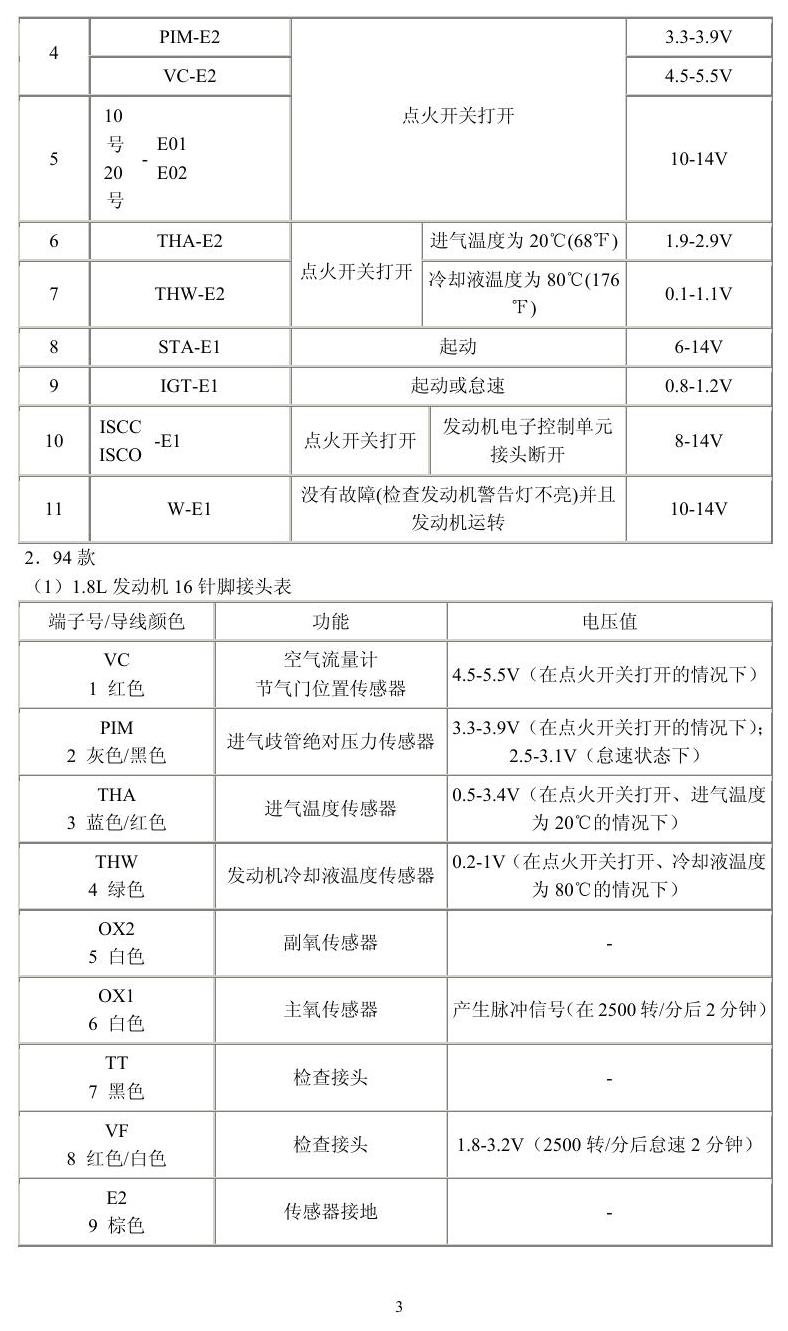

丰田车系 端子图 原始资料第3页
丰田车系 端子图

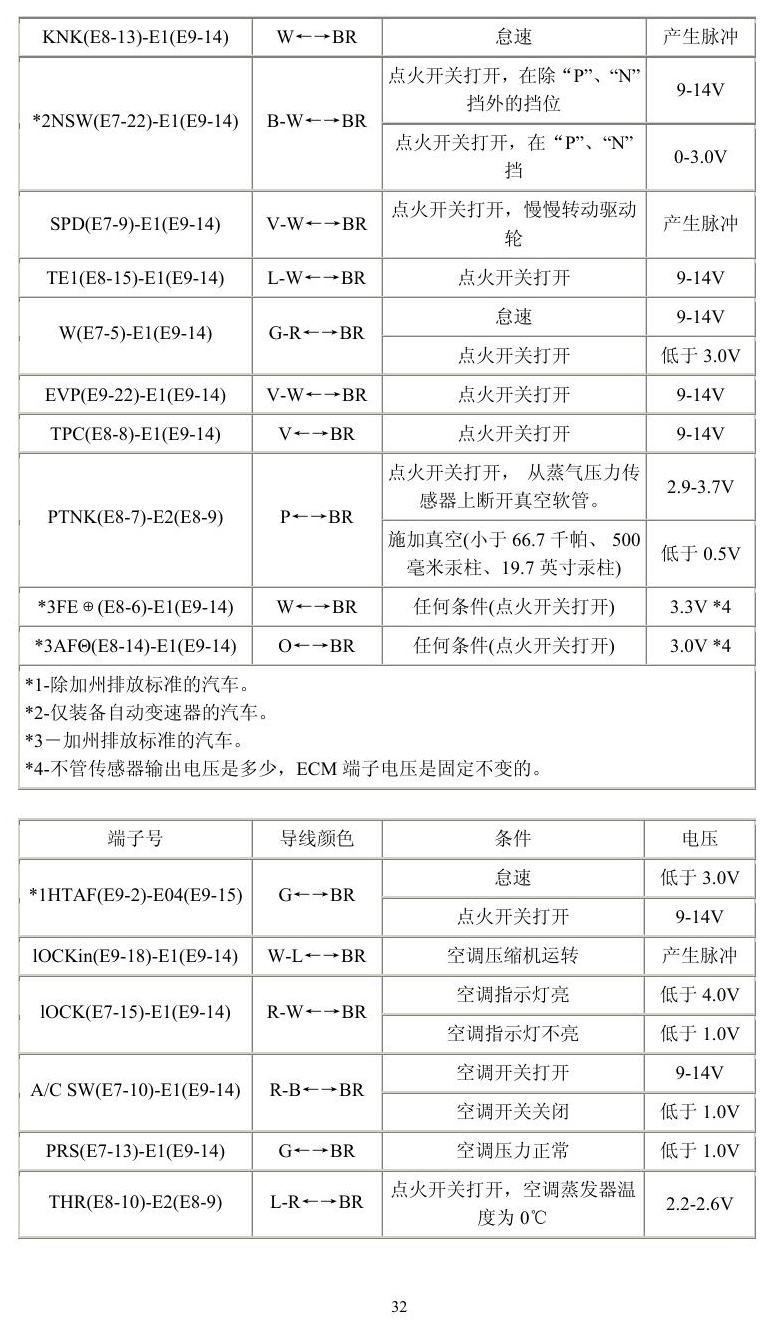

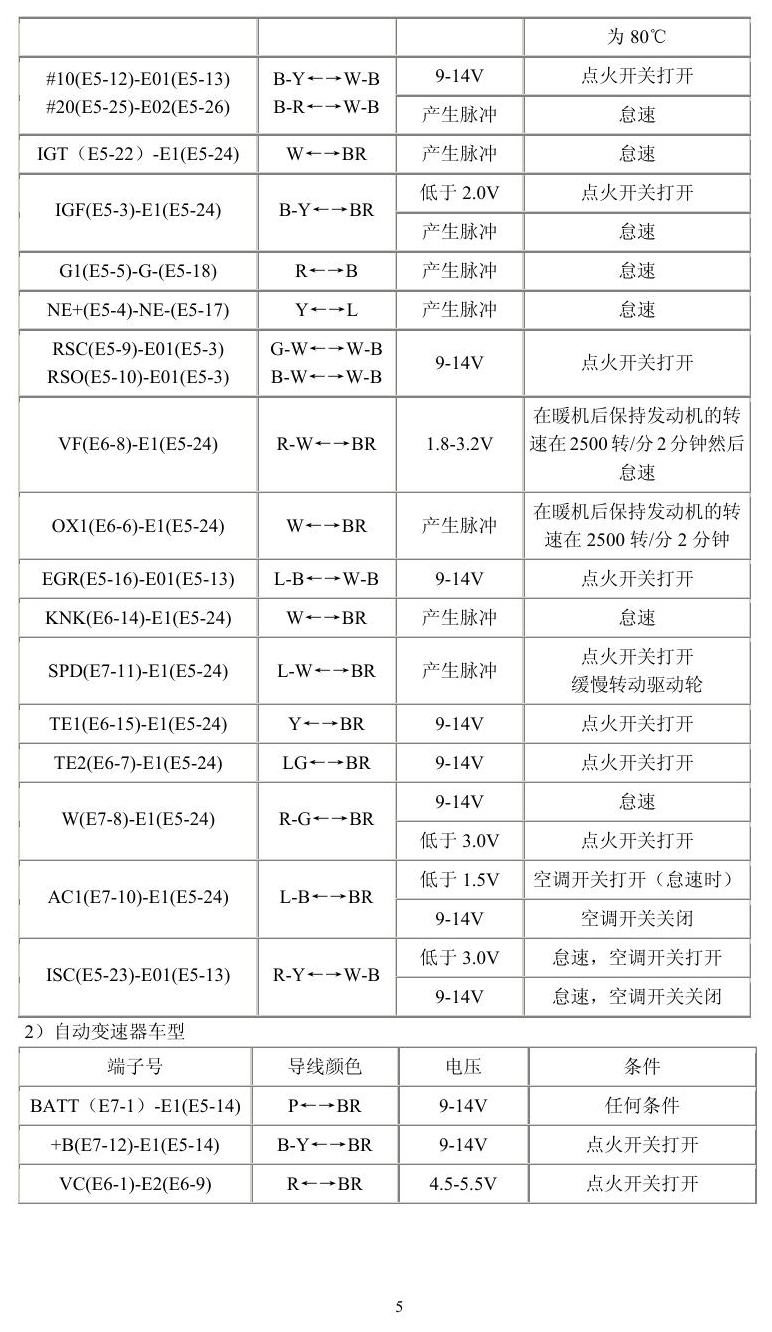

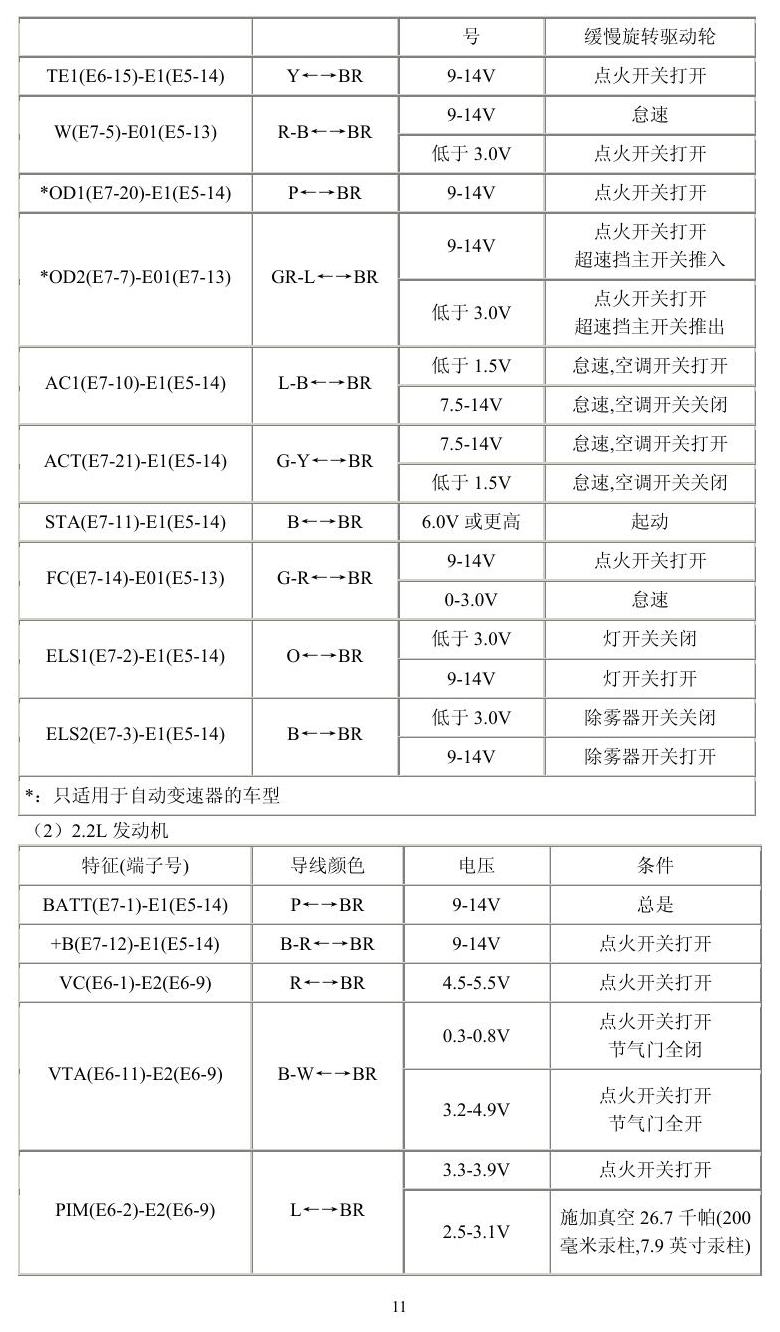

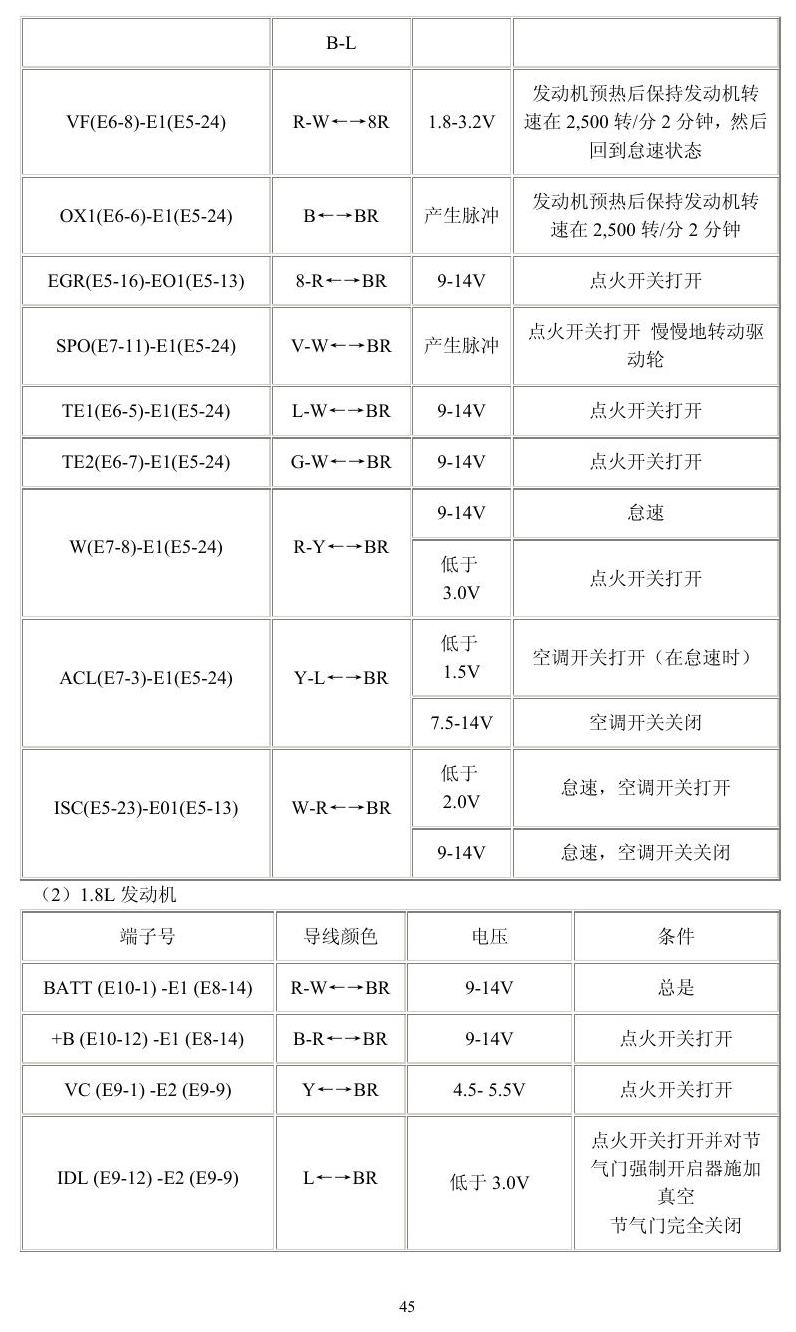

丰田车系 端子图 原始资料第4页
丰田车系 端子图

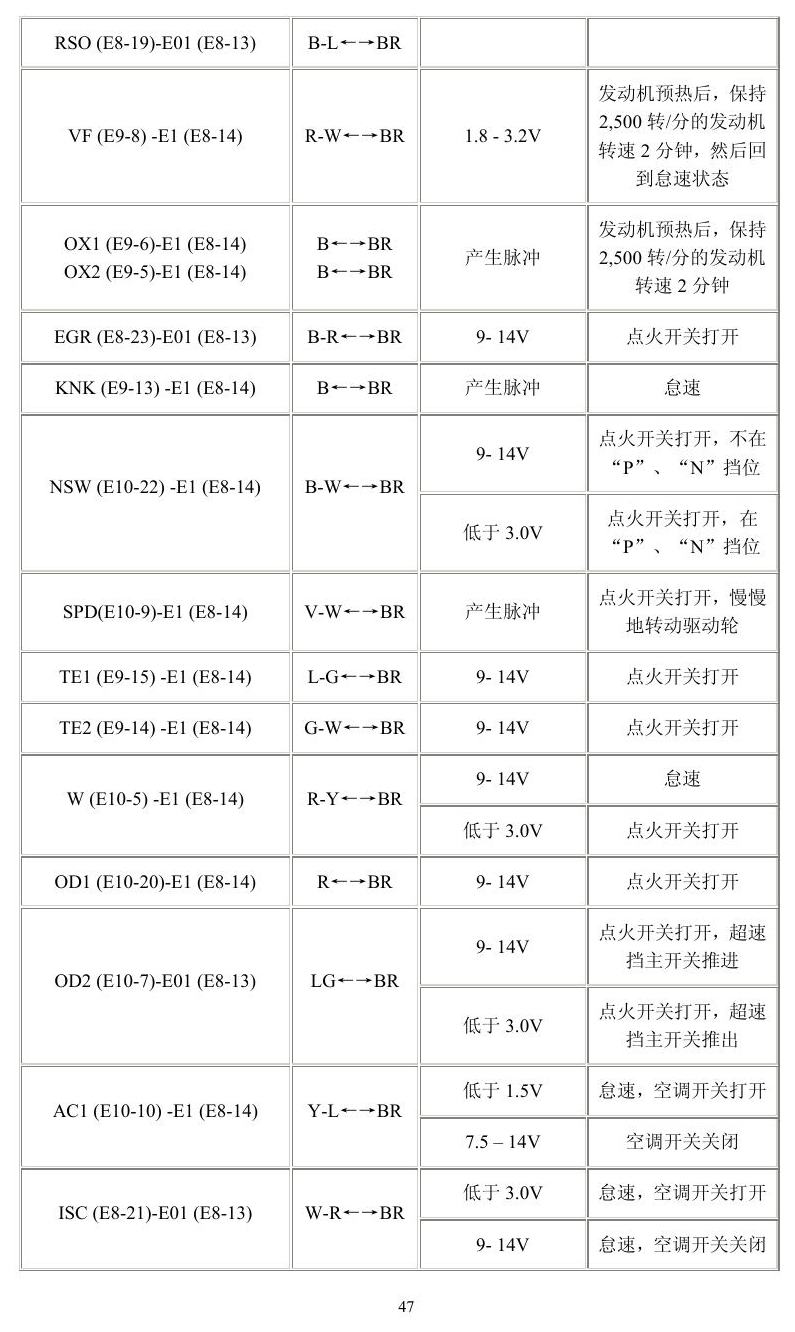

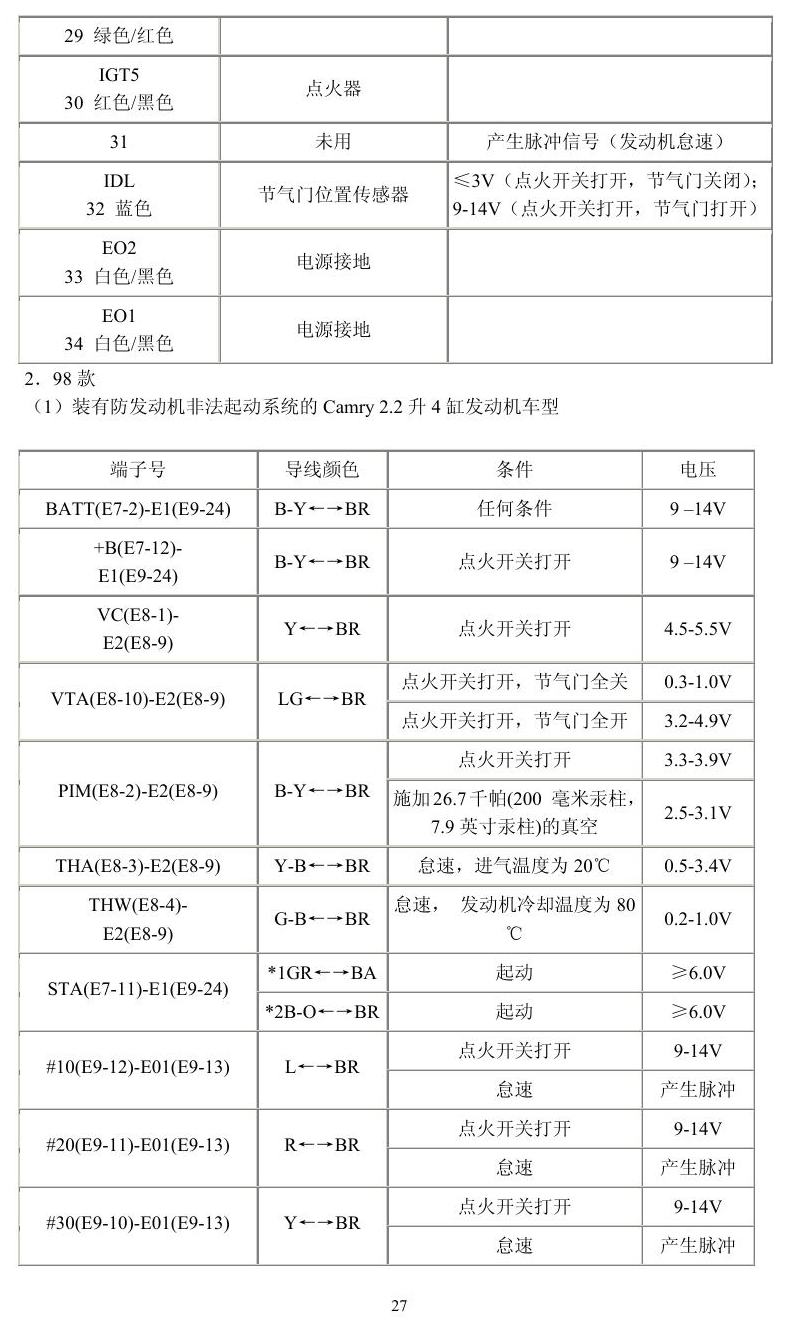

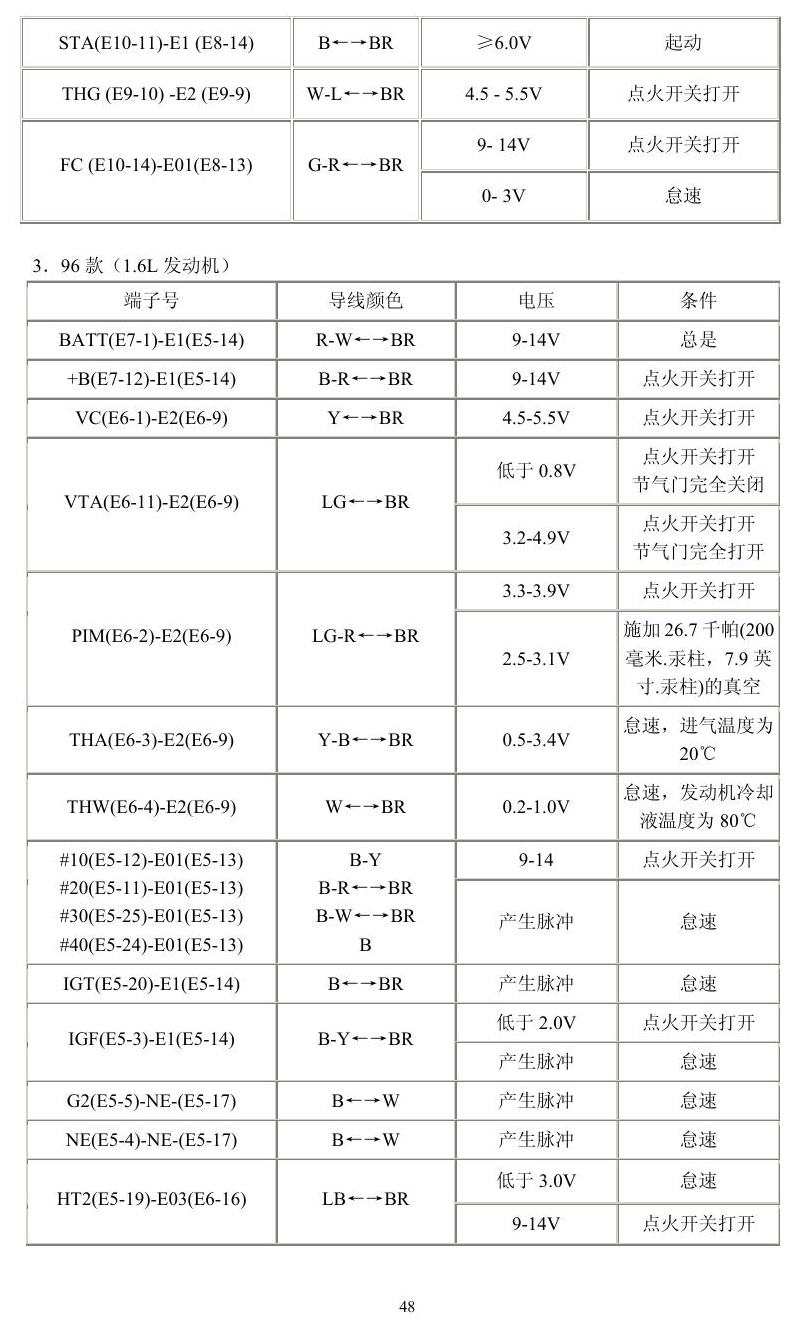

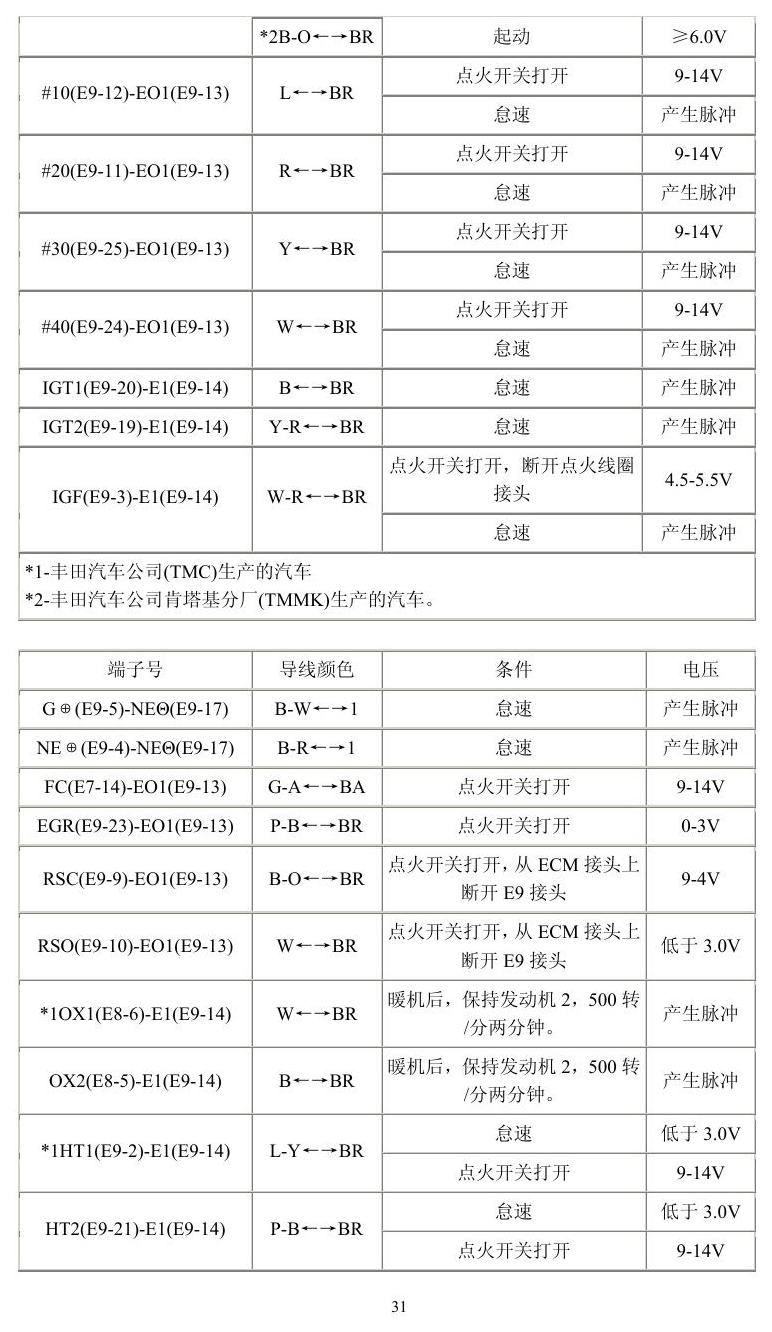

丰田车系 端子图 原始资料第5页
丰田车系 端子图

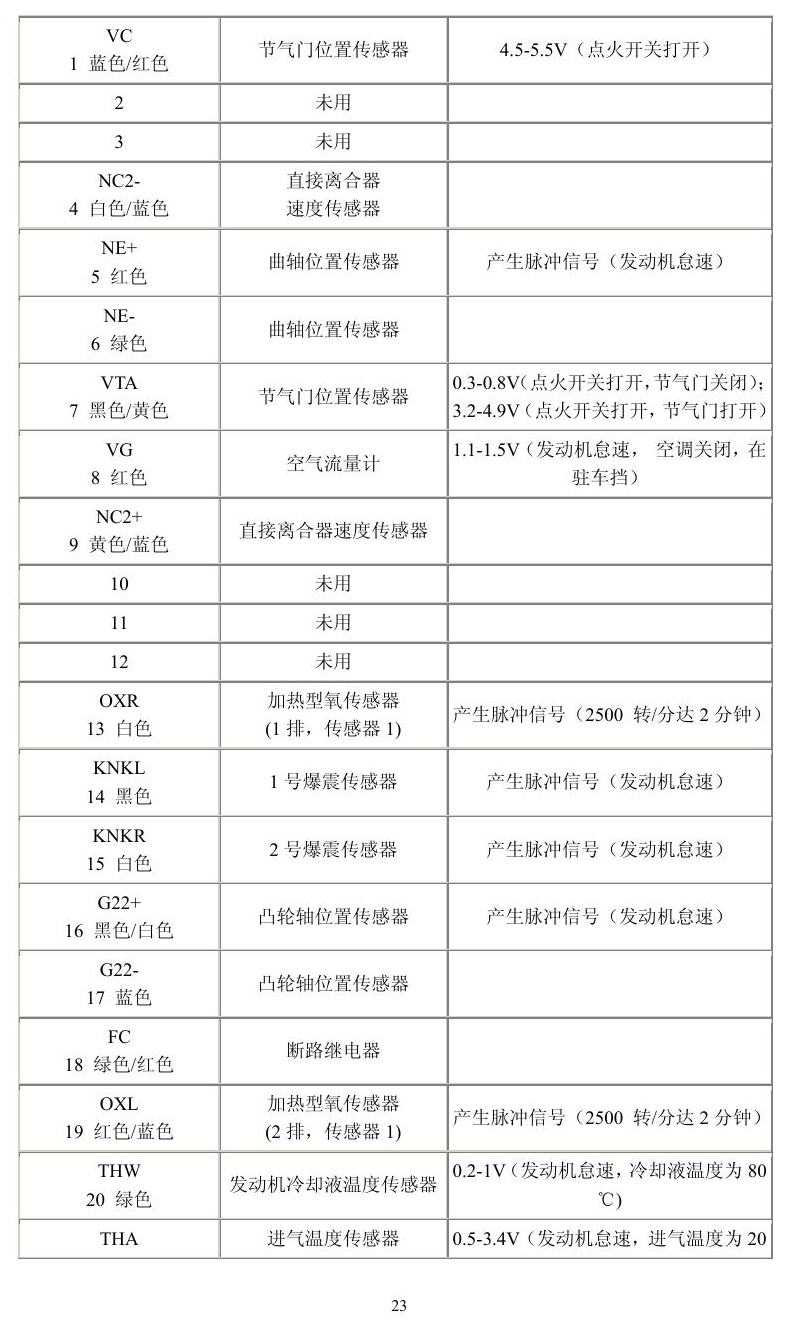

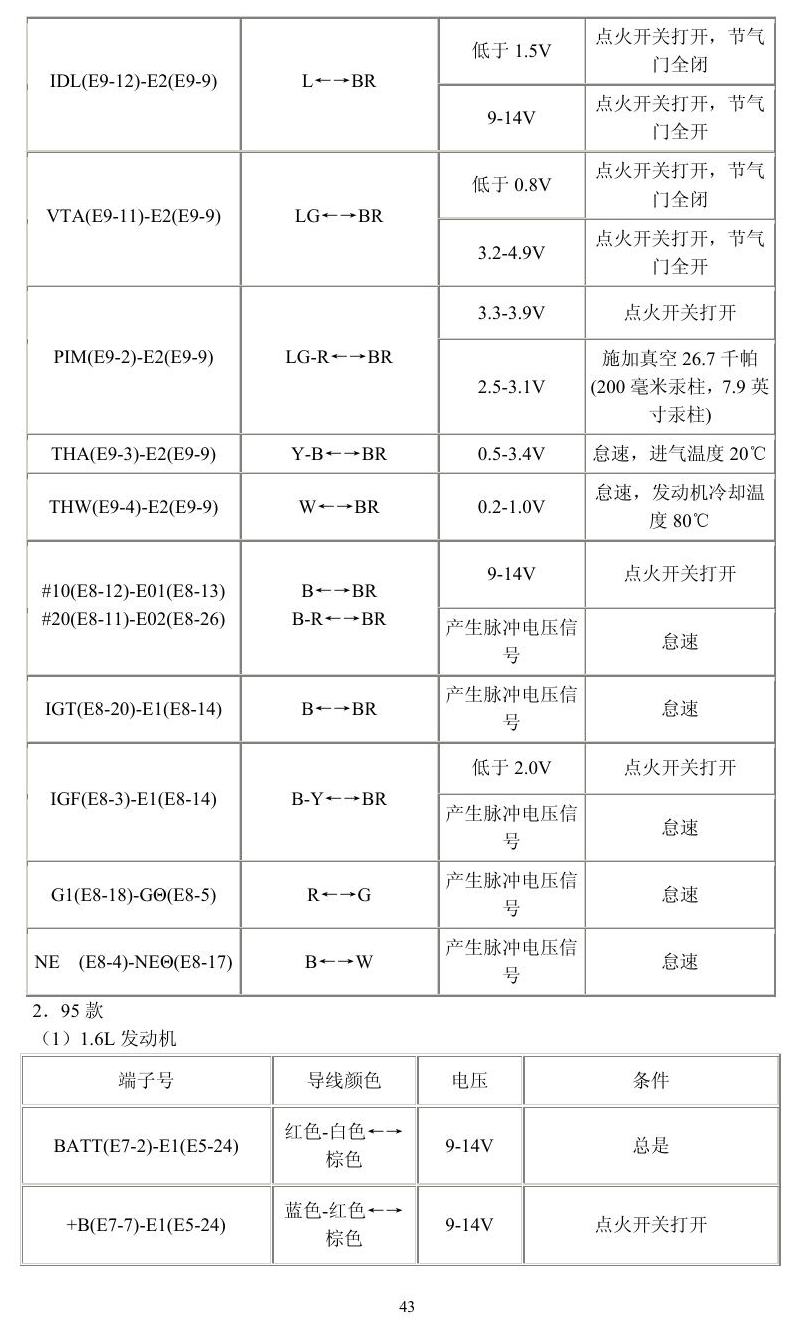

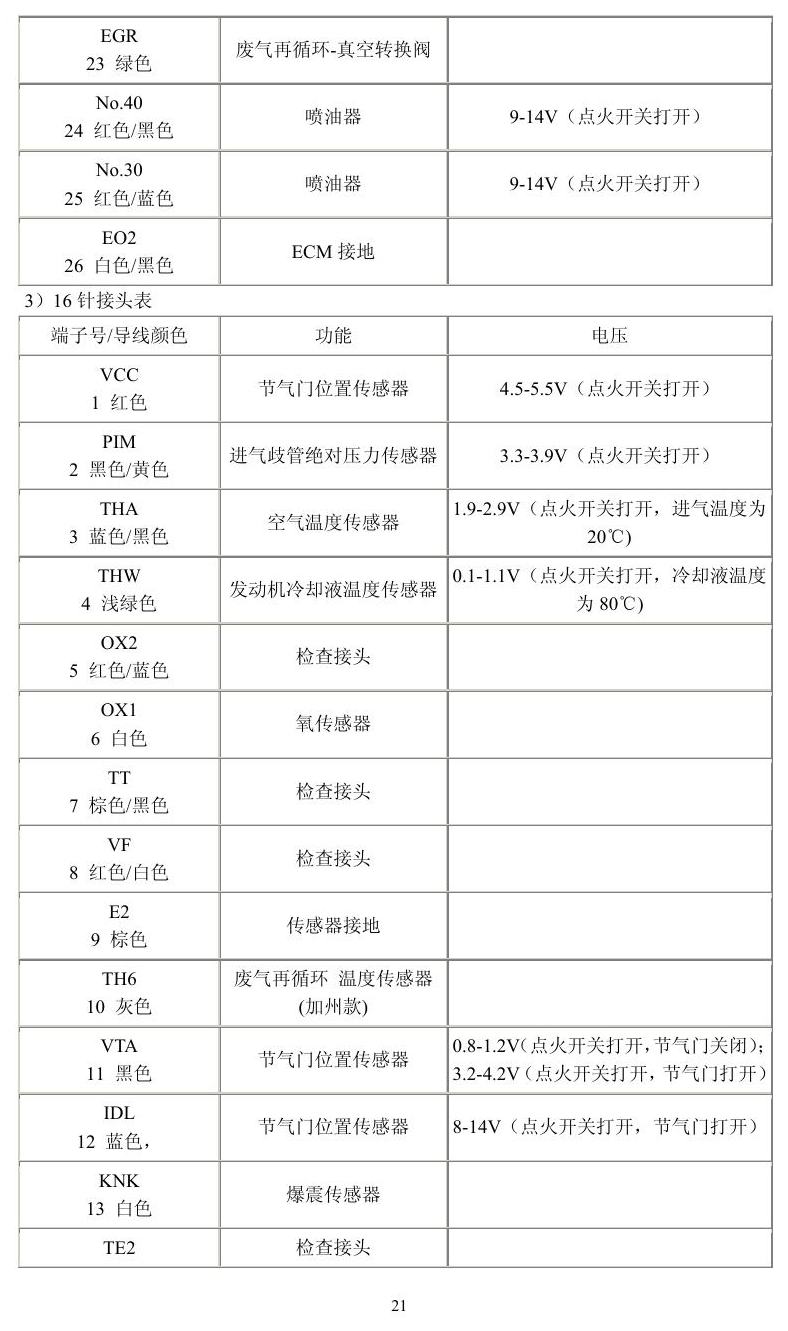

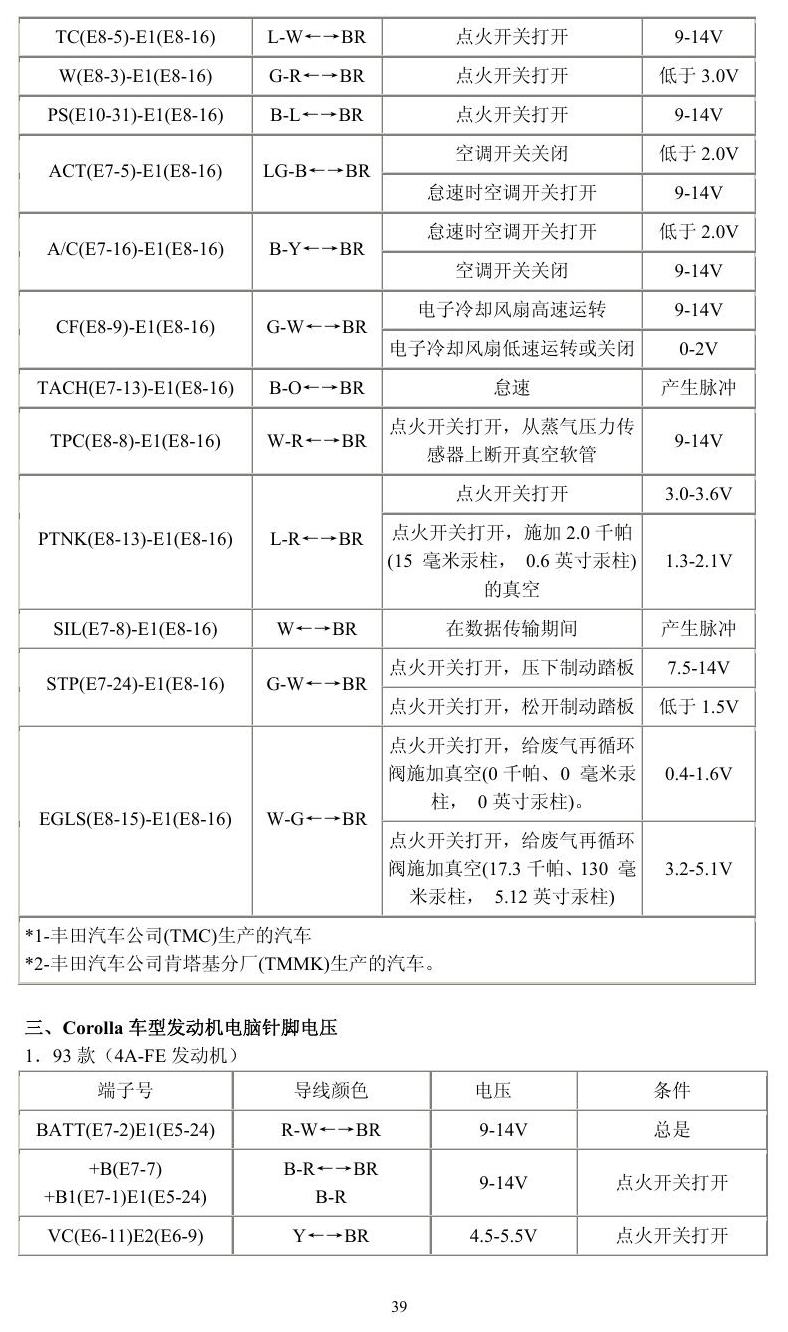

丰田车系 端子图 原始资料第6页
丰田车系 端子图

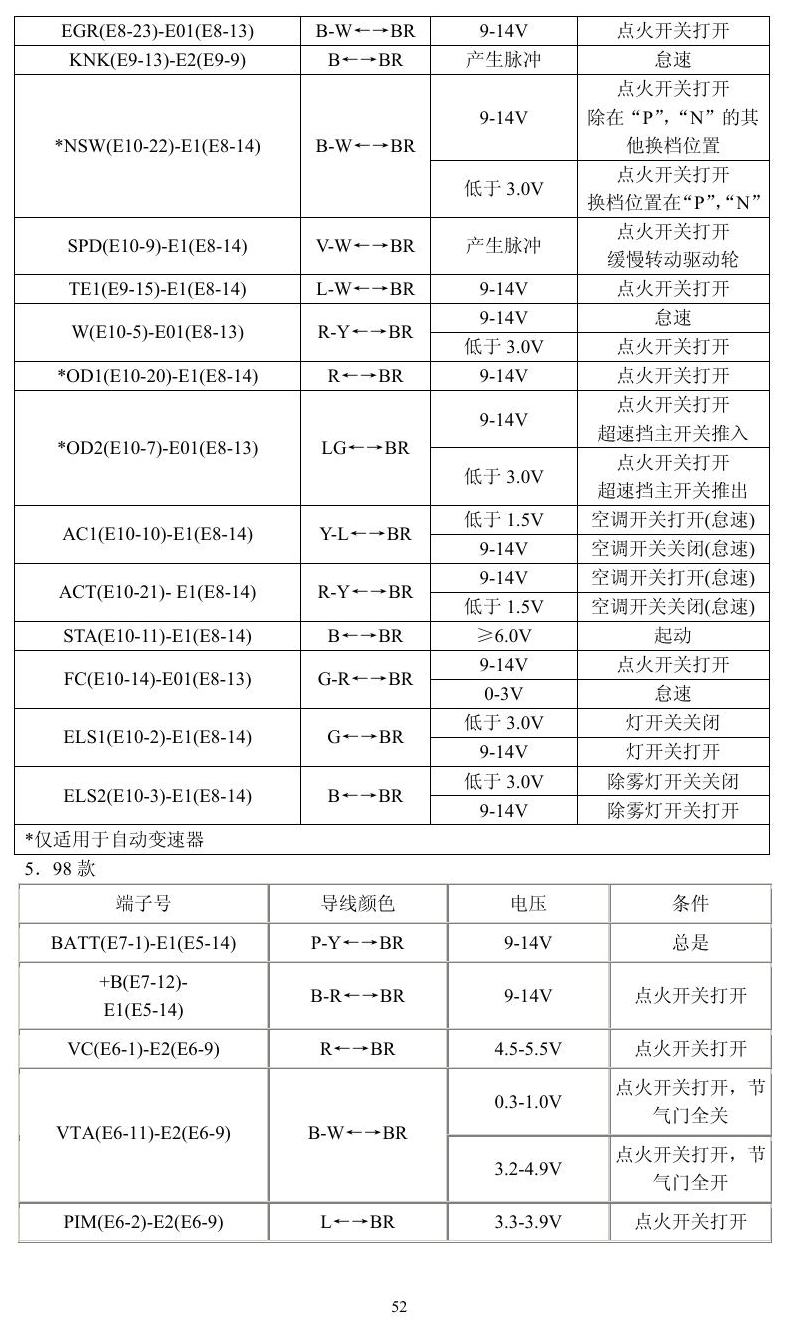

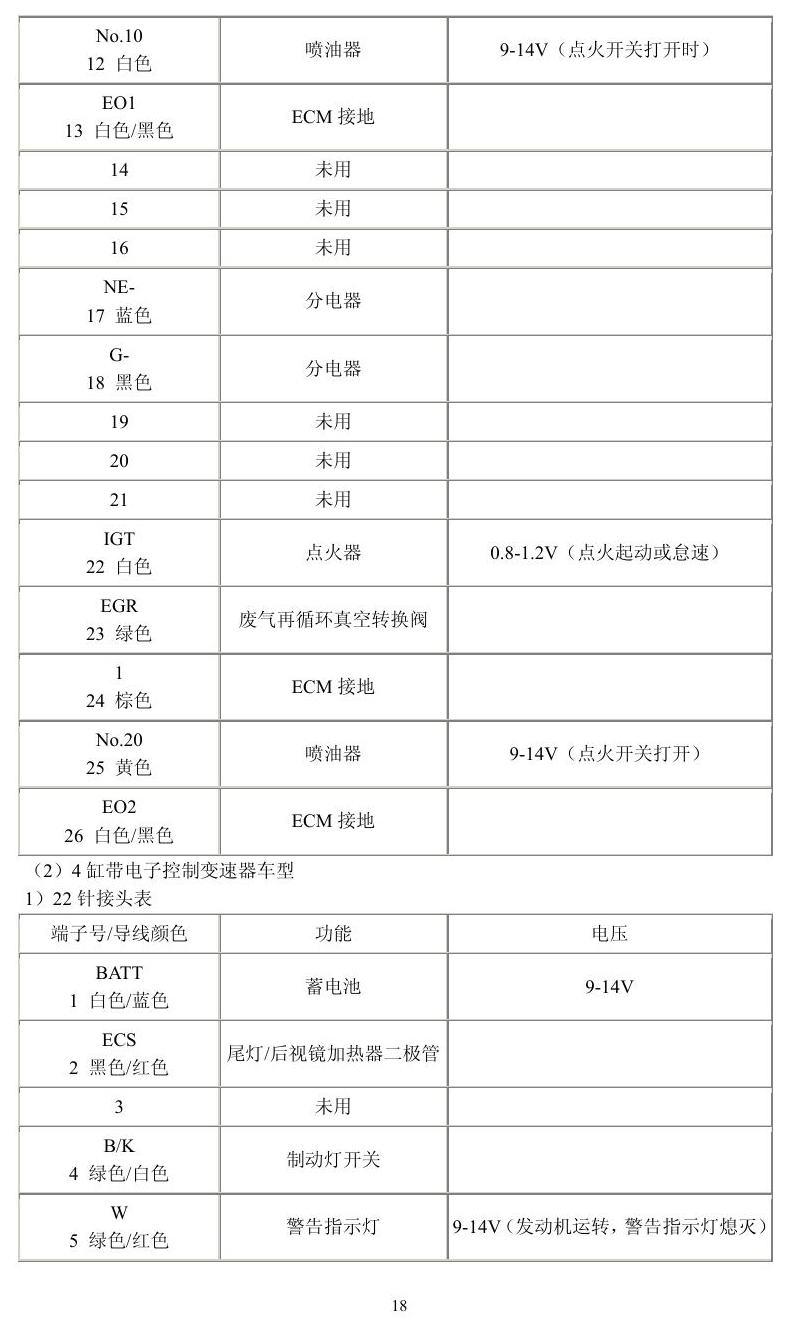

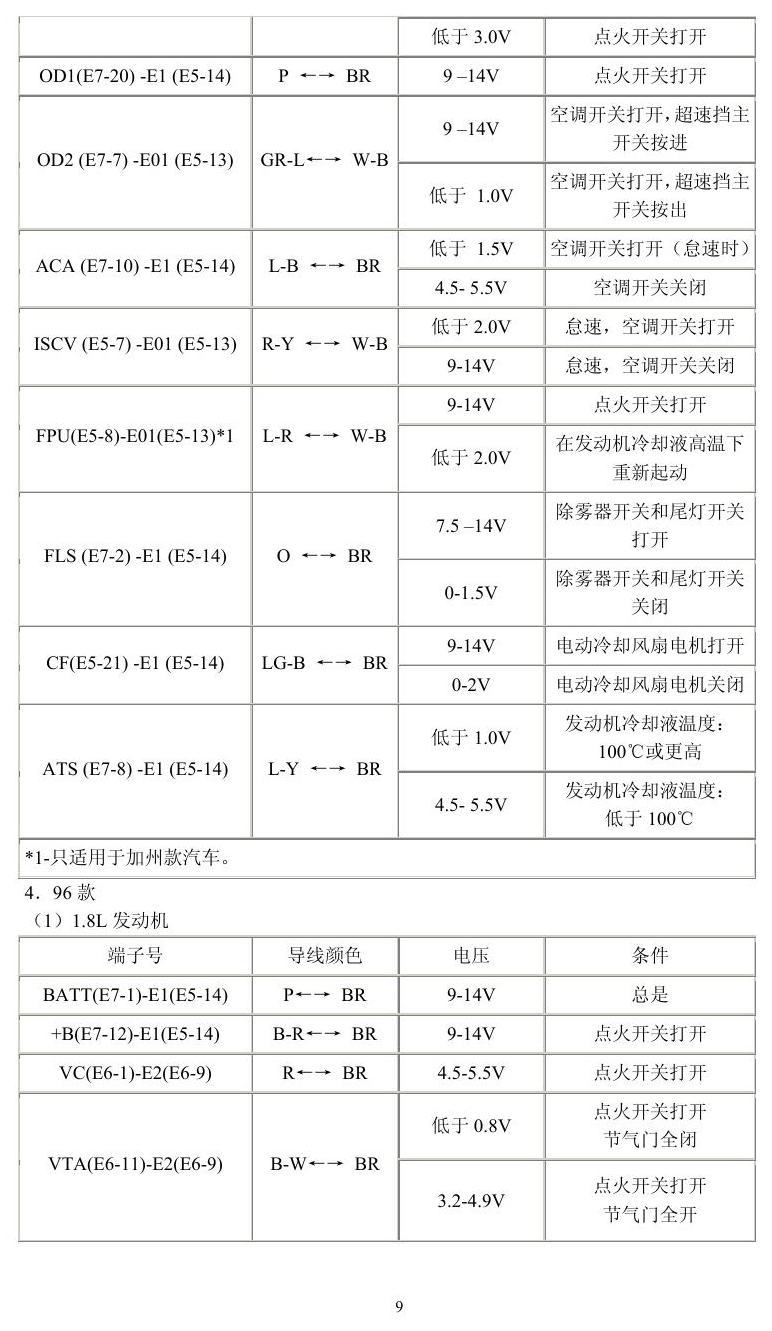

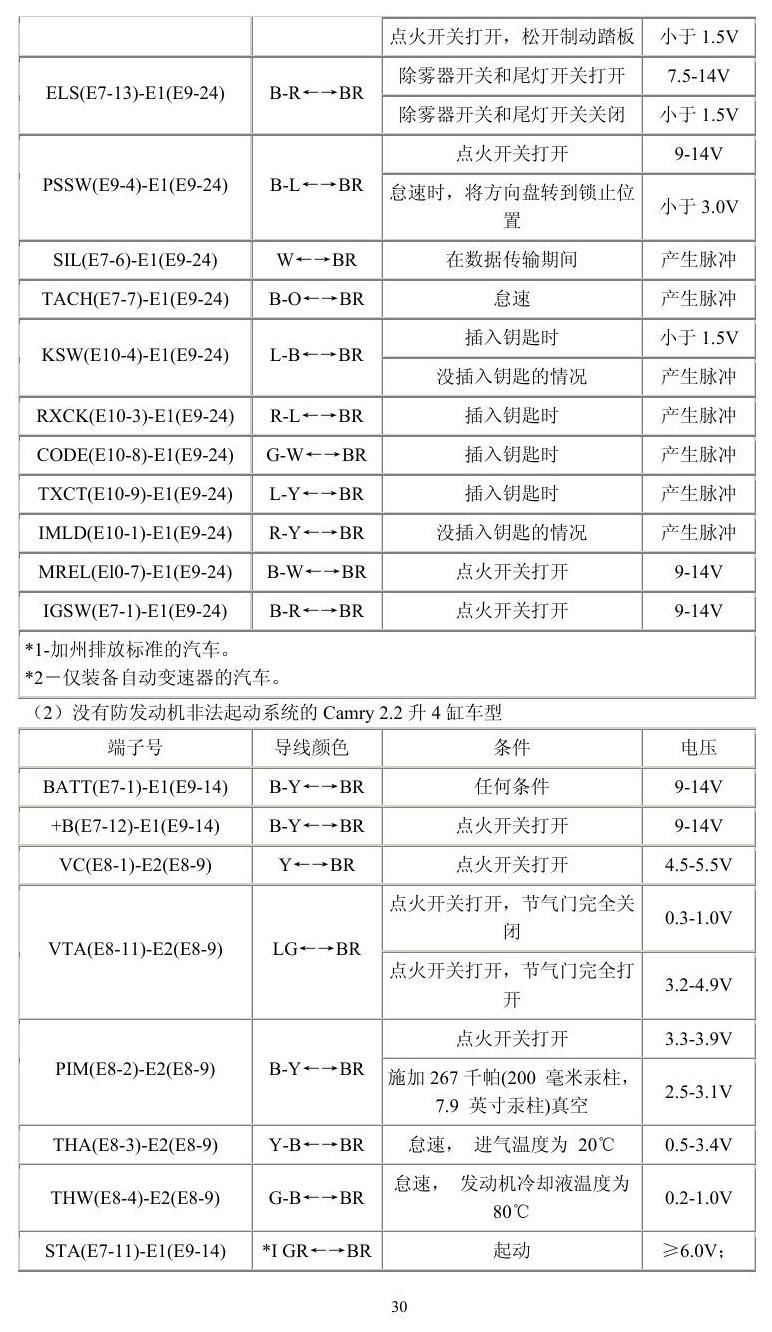

丰田车系 端子图 原始资料第7页
丰田车系 端子图

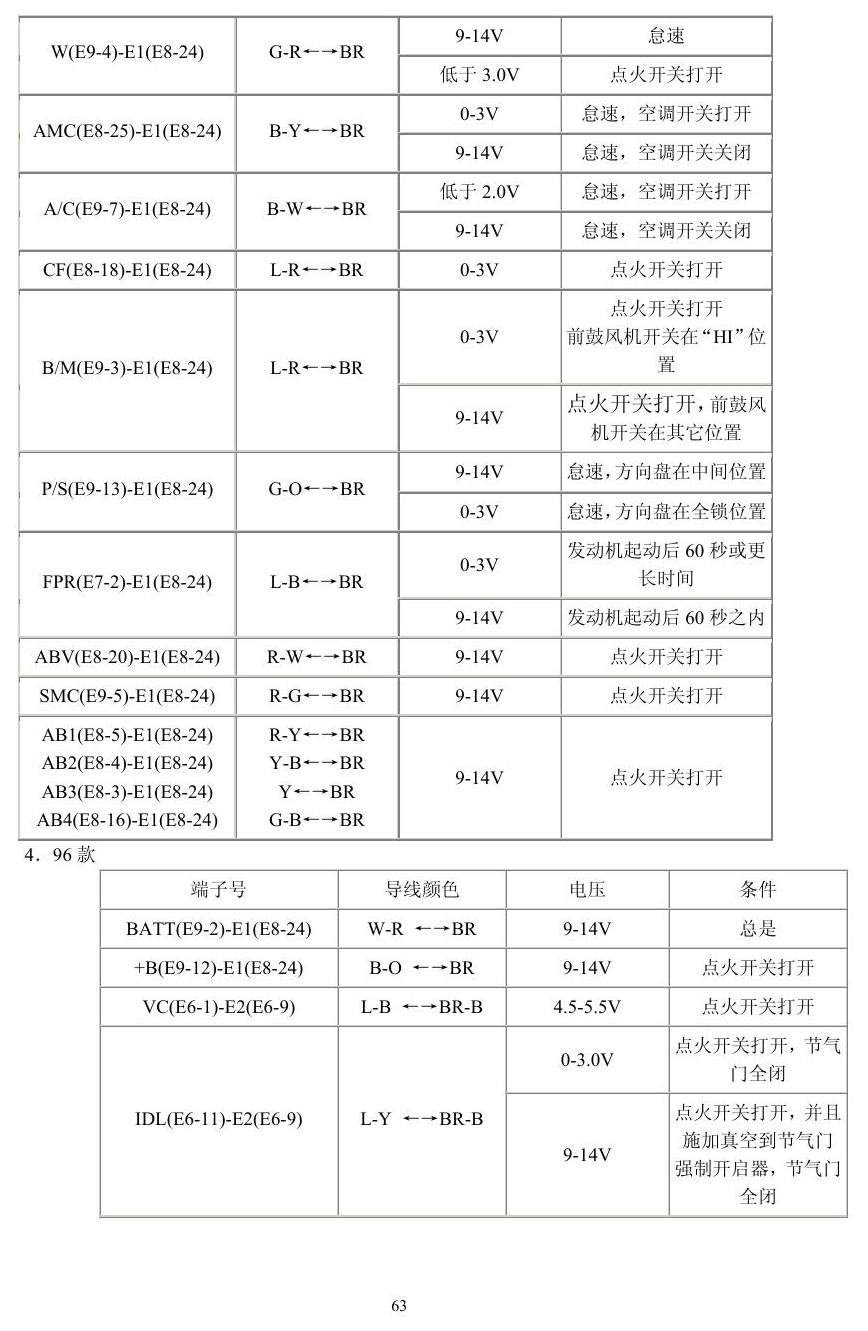

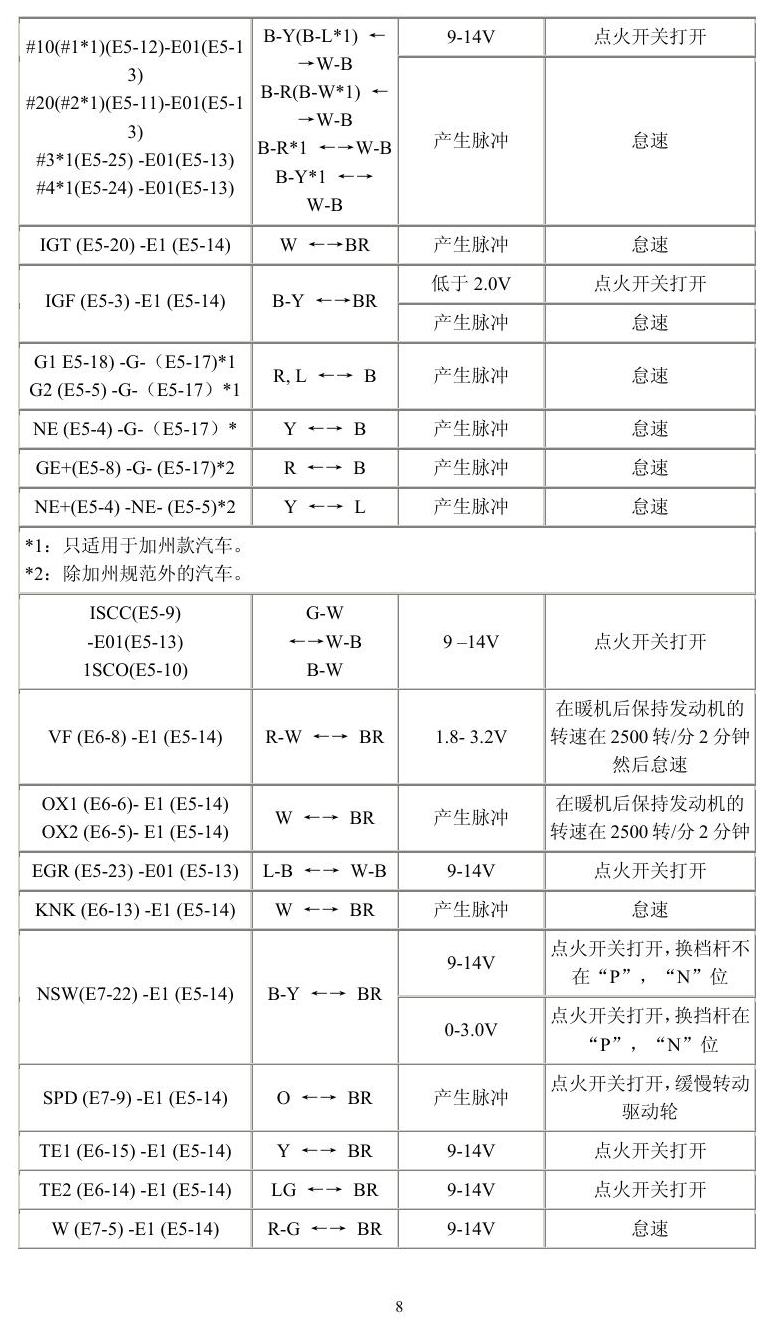

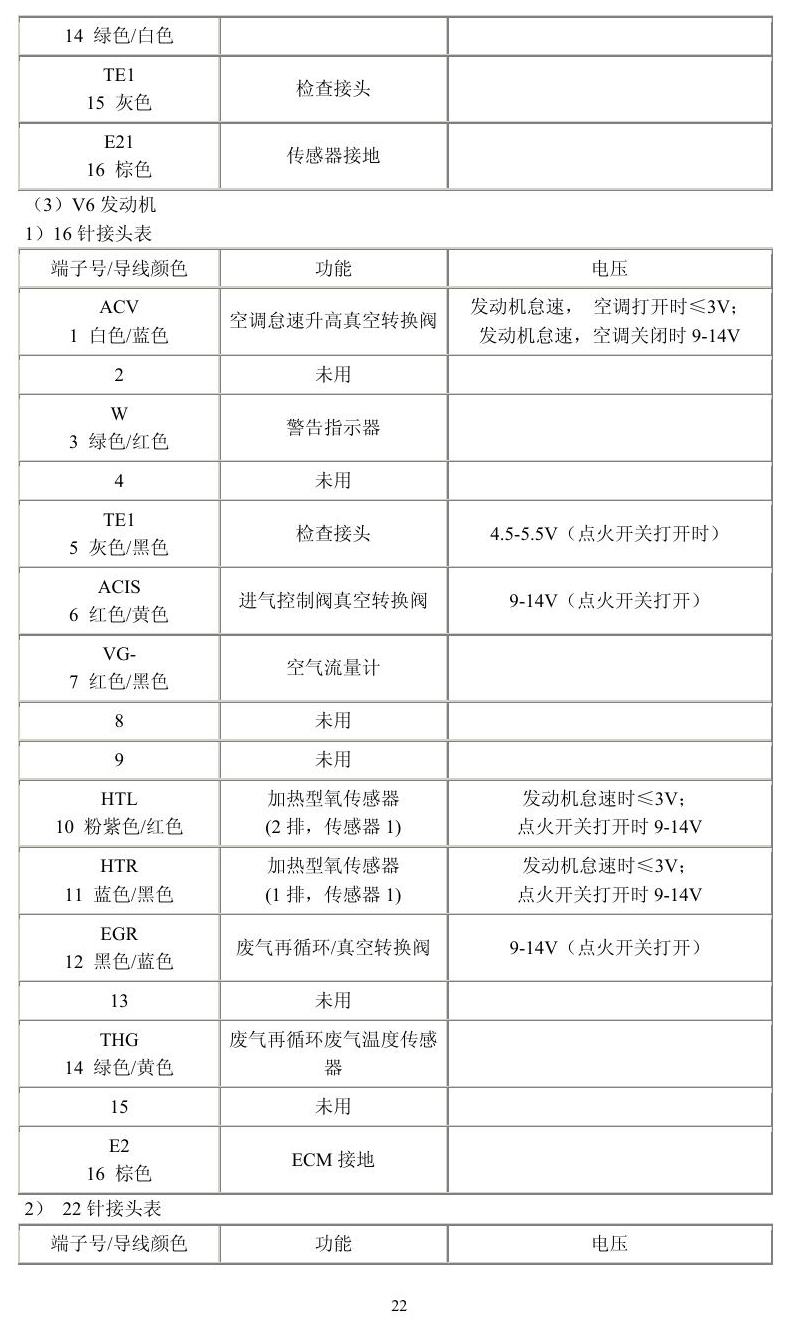

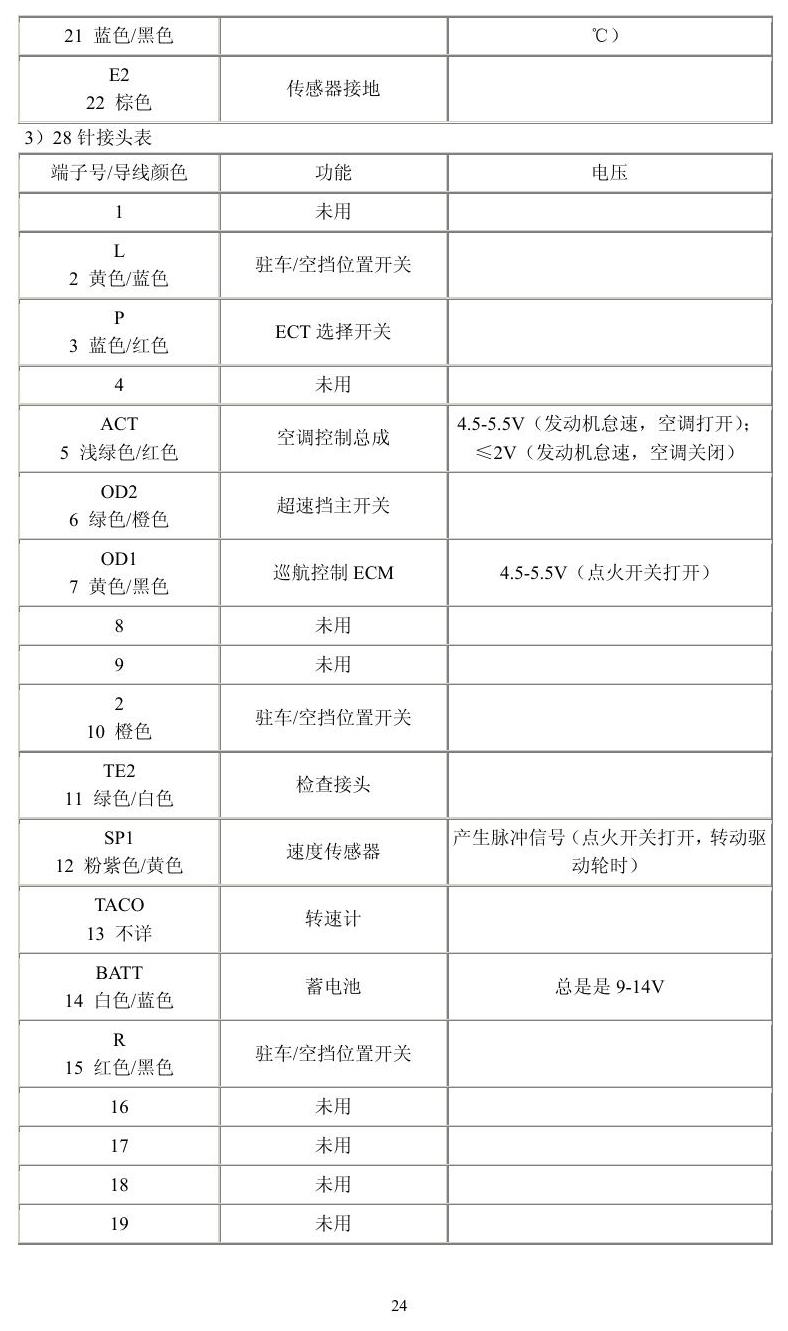

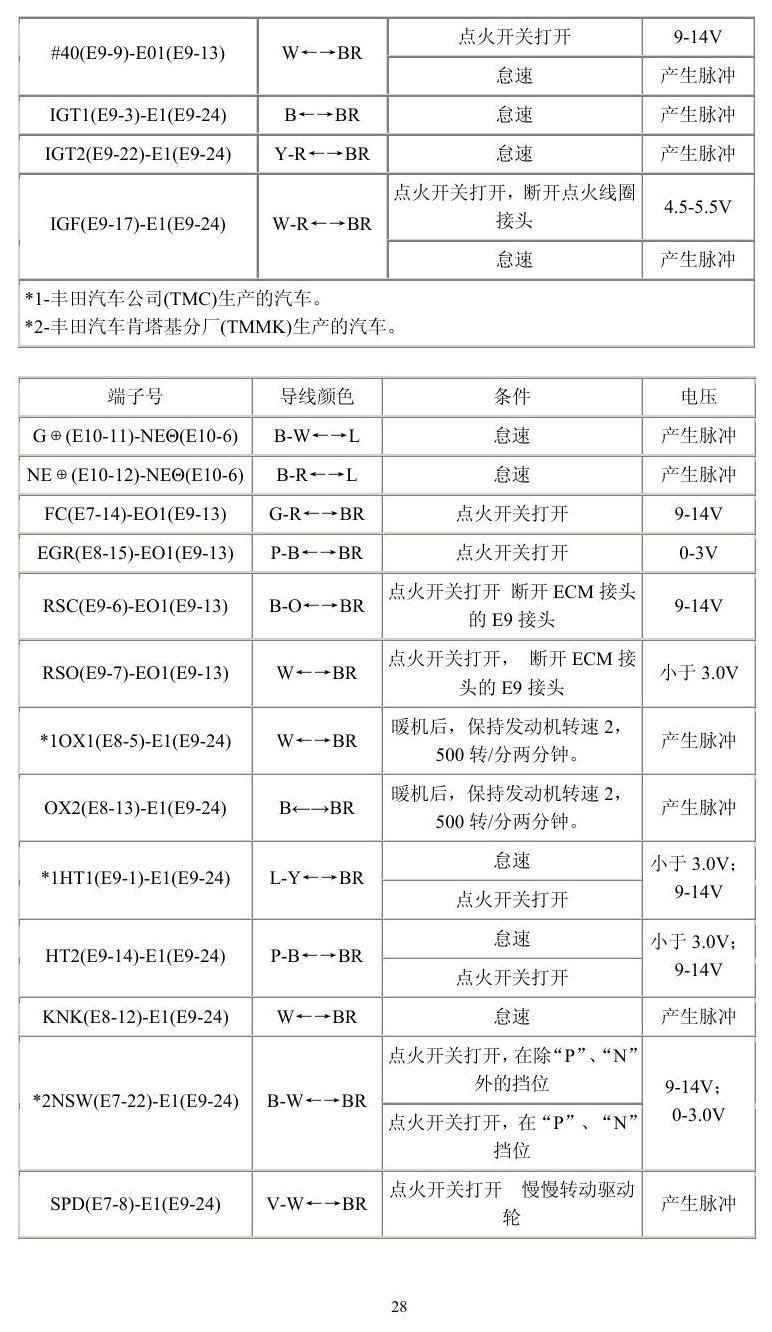

丰田车系 端子图 原始资料第8页
丰田车系 端子图
丰田车系 端子图 原始资料第9页
丰田车系 端子图
丰田车系 端子图 原始资料第10页
丰田车系 端子图
丰田车系 端子图 原始资料第11页
丰田车系 端子图
丰田车系 端子图 原始资料第12页
丰田车系 端子图
丰田车系 端子图 原始资料第13页
丰田车系 端子图

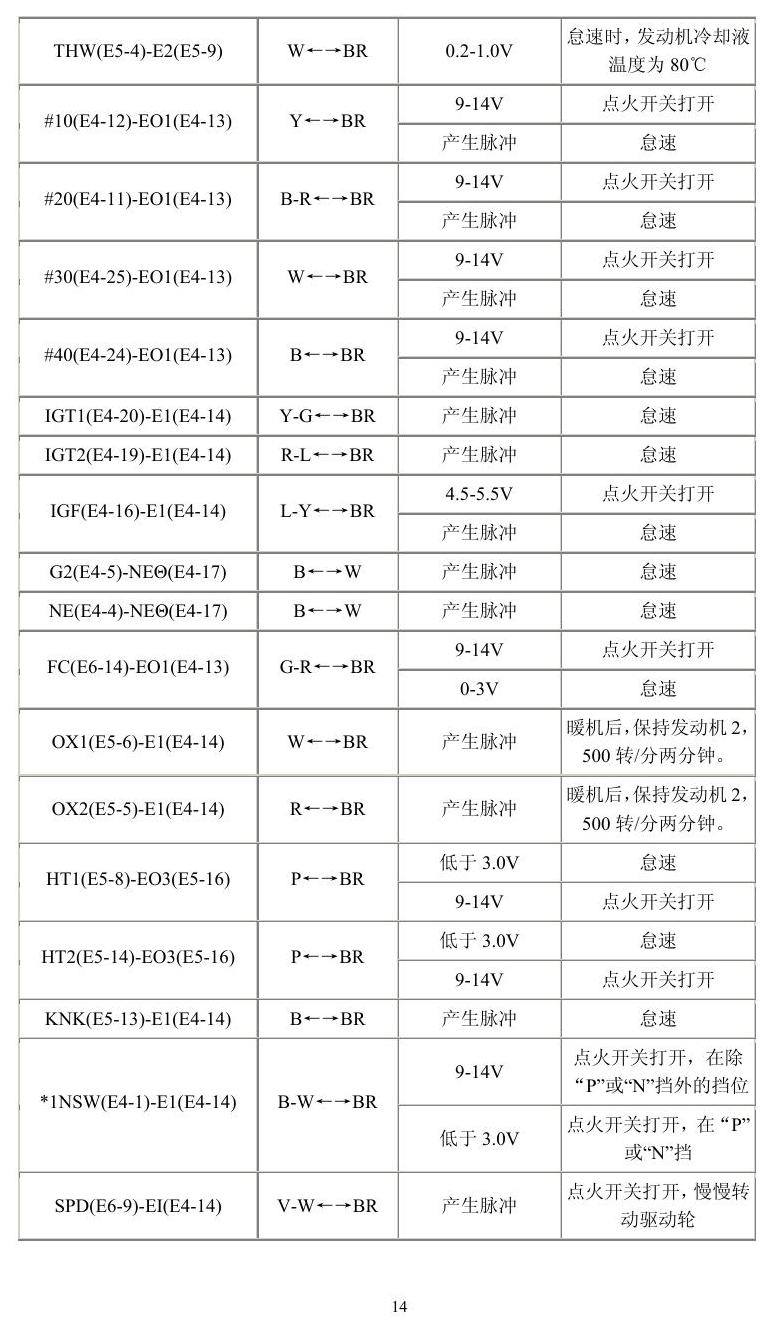

丰田车系 端子图 原始资料第14页
丰田车系 端子图

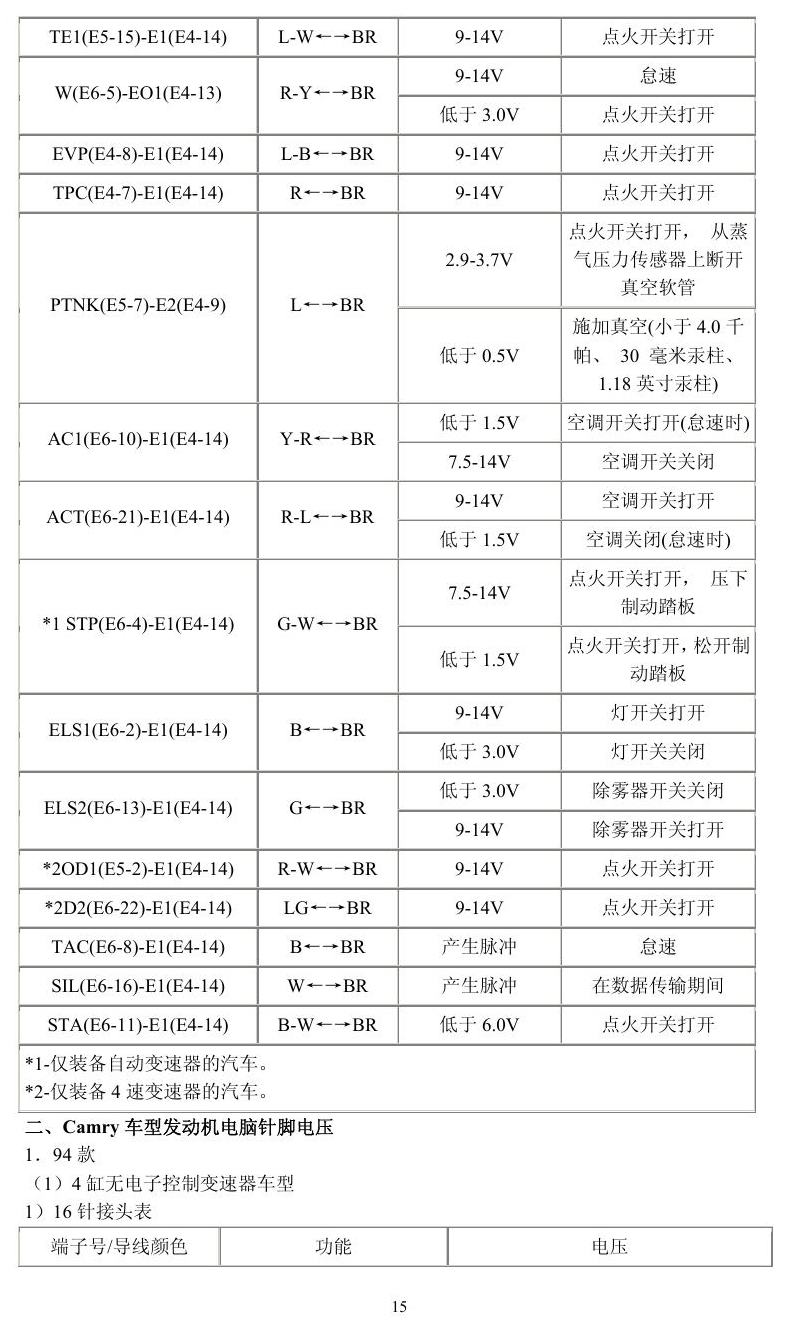

丰田车系 端子图 原始资料第15页
丰田车系 端子图

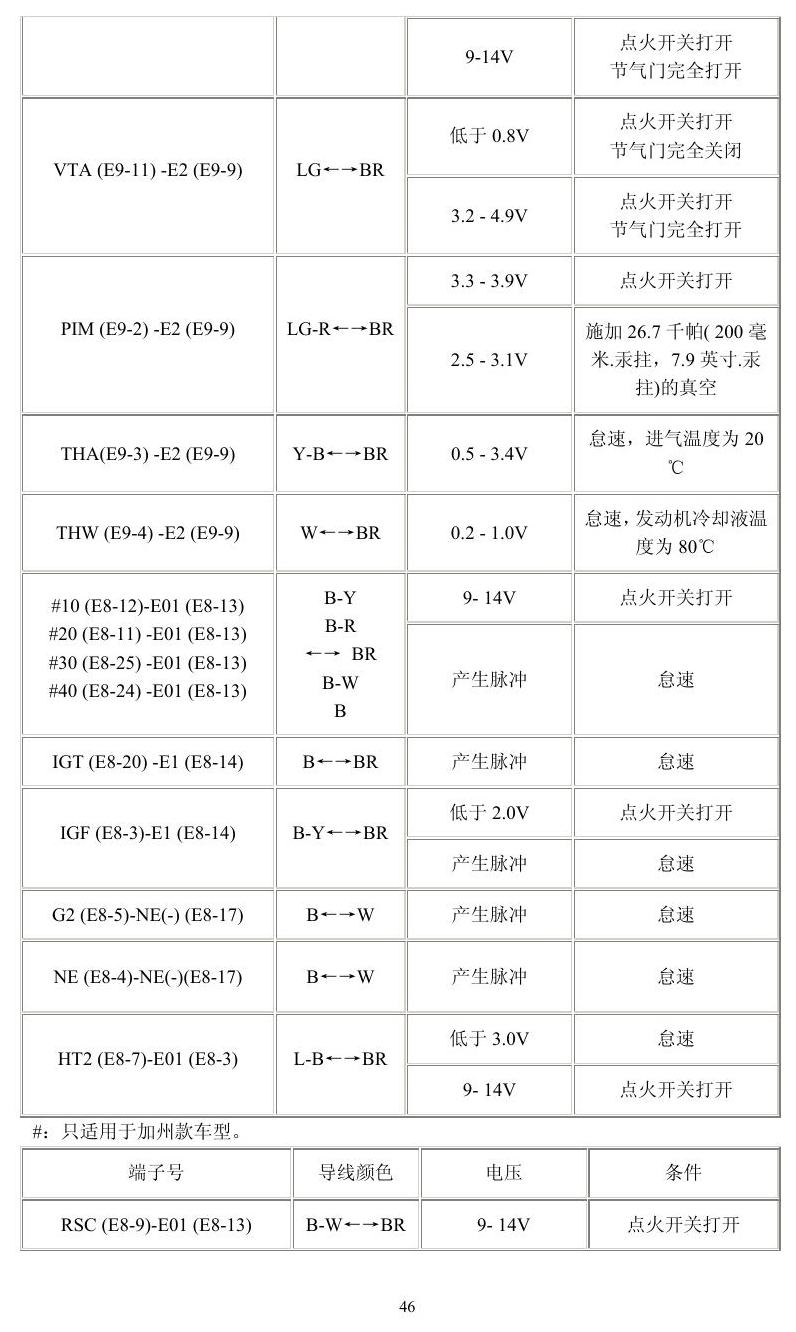

丰田车系 端子图 原始资料第16页
丰田车系 端子图

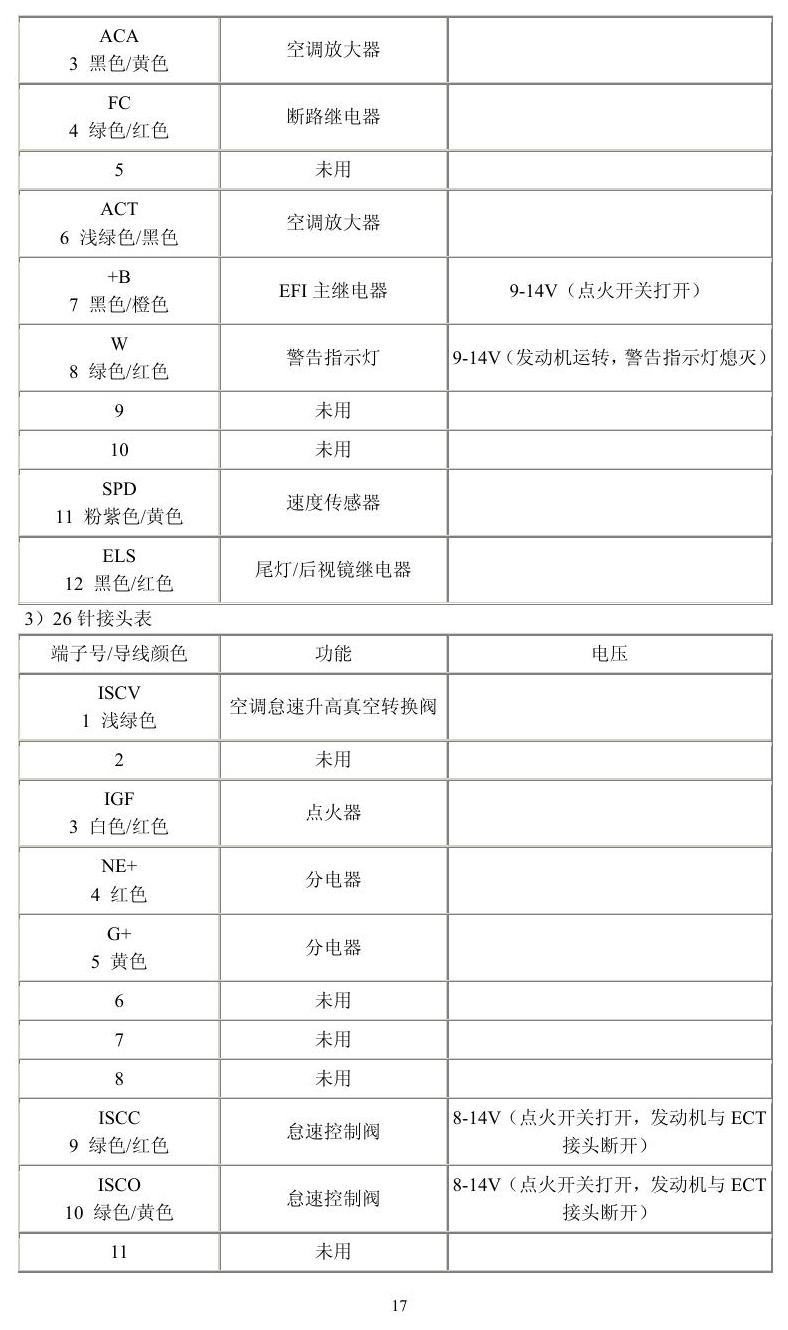

丰田车系 端子图 原始资料第17页
丰田车系 端子图

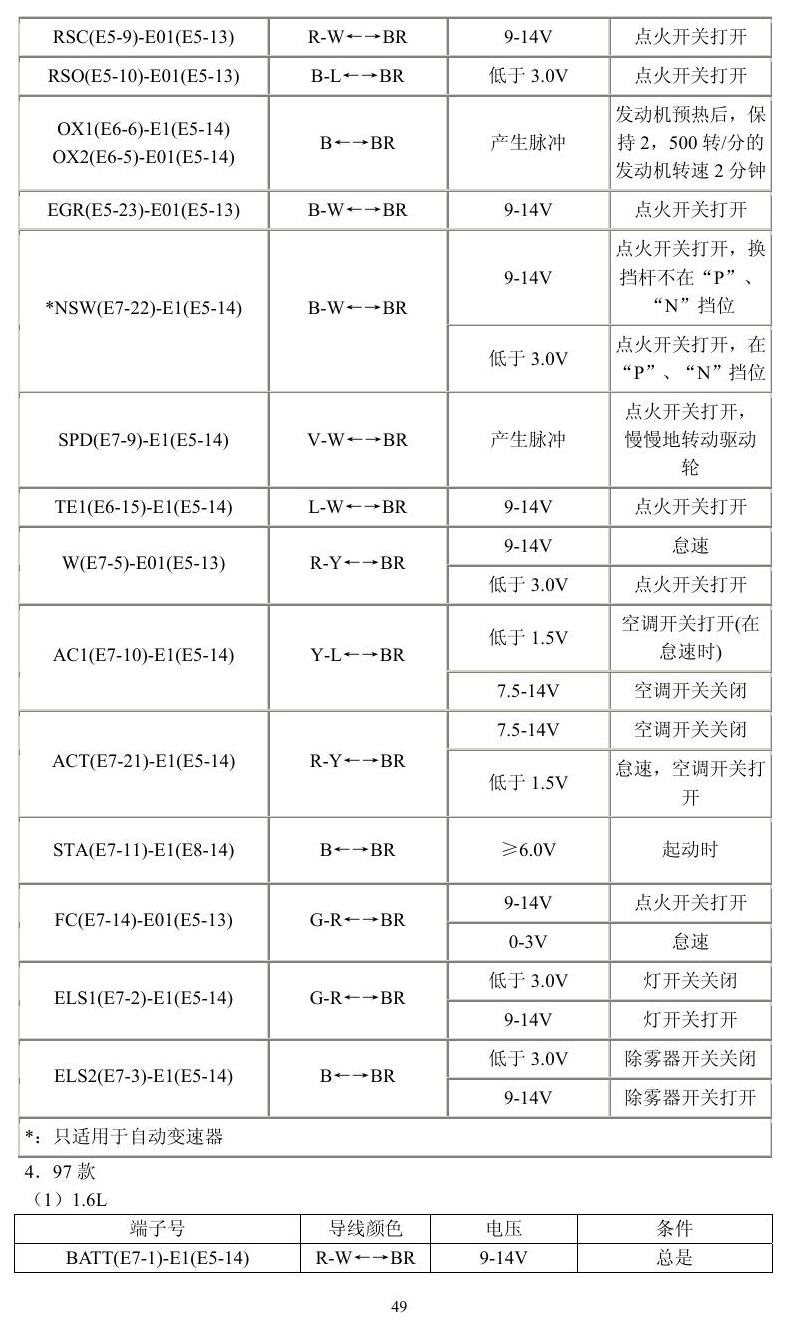

丰田车系 端子图 原始资料第18页
丰田车系 端子图

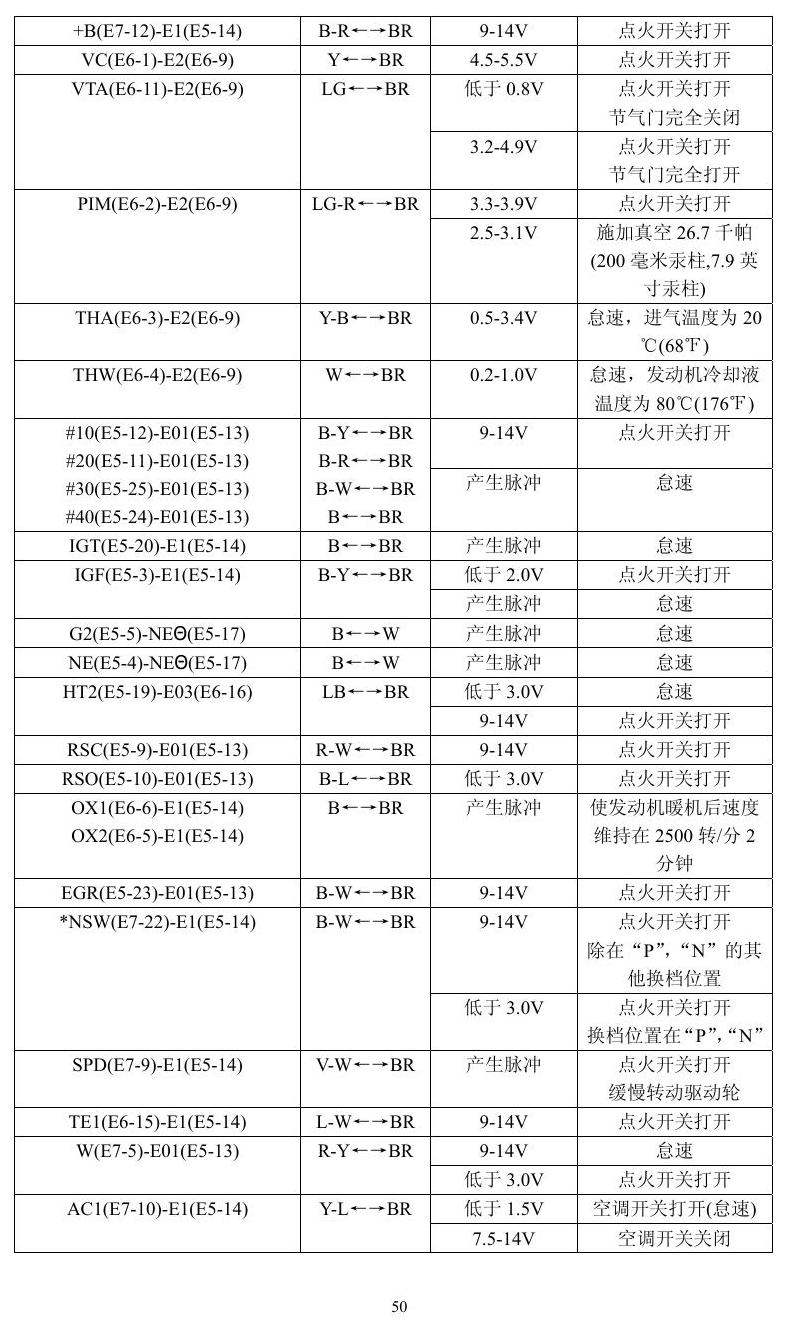

丰田车系 端子图 原始资料第19页
丰田车系 端子图
丰田车系 端子图 原始资料第20页
丰田车系 端子图
丰田车系 端子图 原始资料第21页
丰田车系 端子图
丰田车系 端子图 原始资料第22页
丰田车系 端子图
丰田车系 端子图 原始资料第23页
丰田车系 端子图
丰田车系 端子图 原始资料第24页
丰田车系 端子图
丰田车系 端子图 原始资料第25页
丰田车系 端子图
丰田车系 端子图 原始资料第26页
丰田车系 端子图
丰田车系 端子图 原始资料第27页
丰田车系 端子图
丰田车系 端子图 原始资料第28页
丰田车系 端子图
丰田车系 端子图 原始资料第29页
丰田车系 端子图
丰田车系 端子图 原始资料第30页
丰田车系 端子图
丰田车系 端子图 原始资料第31页
丰田车系 端子图
丰田车系 端子图 原始资料第32页
丰田车系 端子图
丰田车系 端子图 原始资料第33页
丰田车系 端子图
丰田车系 端子图 原始资料第34页
丰田车系 端子图
丰田车系 端子图 原始资料第35页
丰田车系 端子图

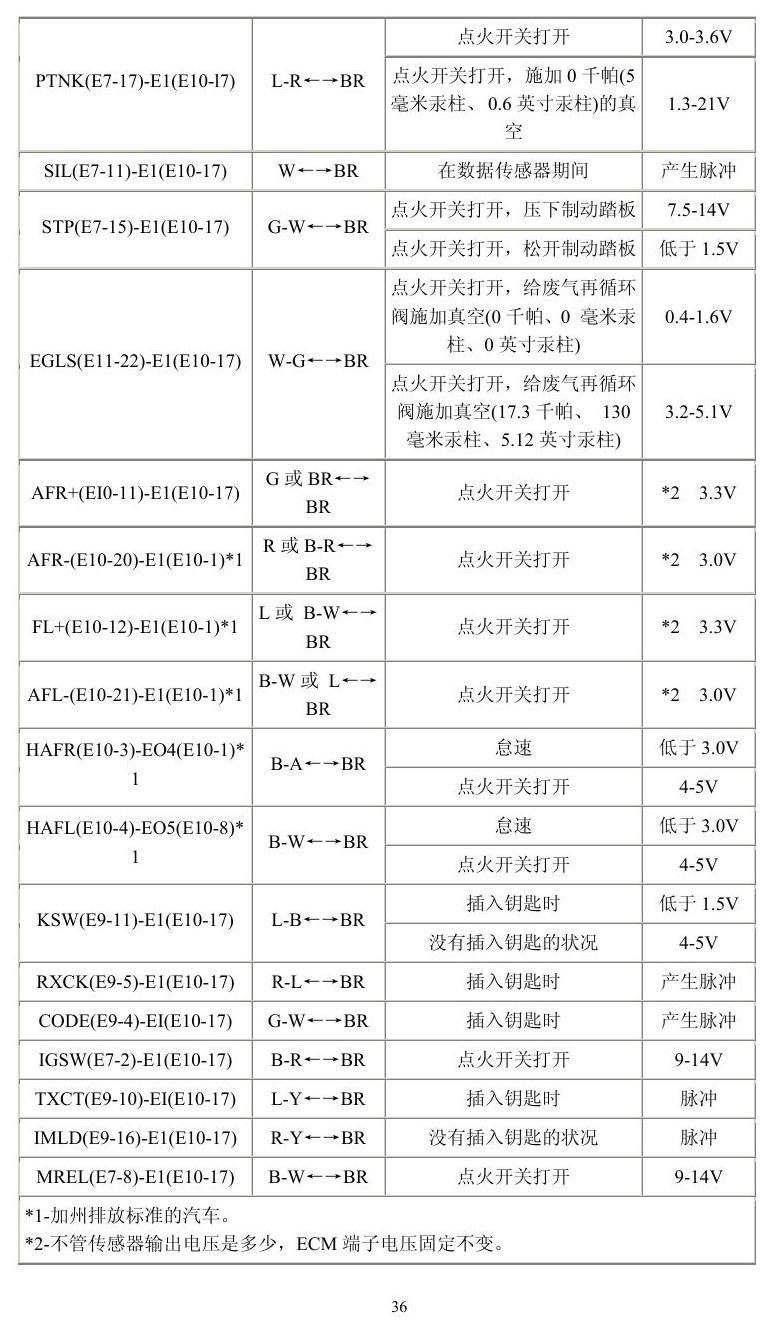

丰田车系 端子图 原始资料第36页
丰田车系 端子图

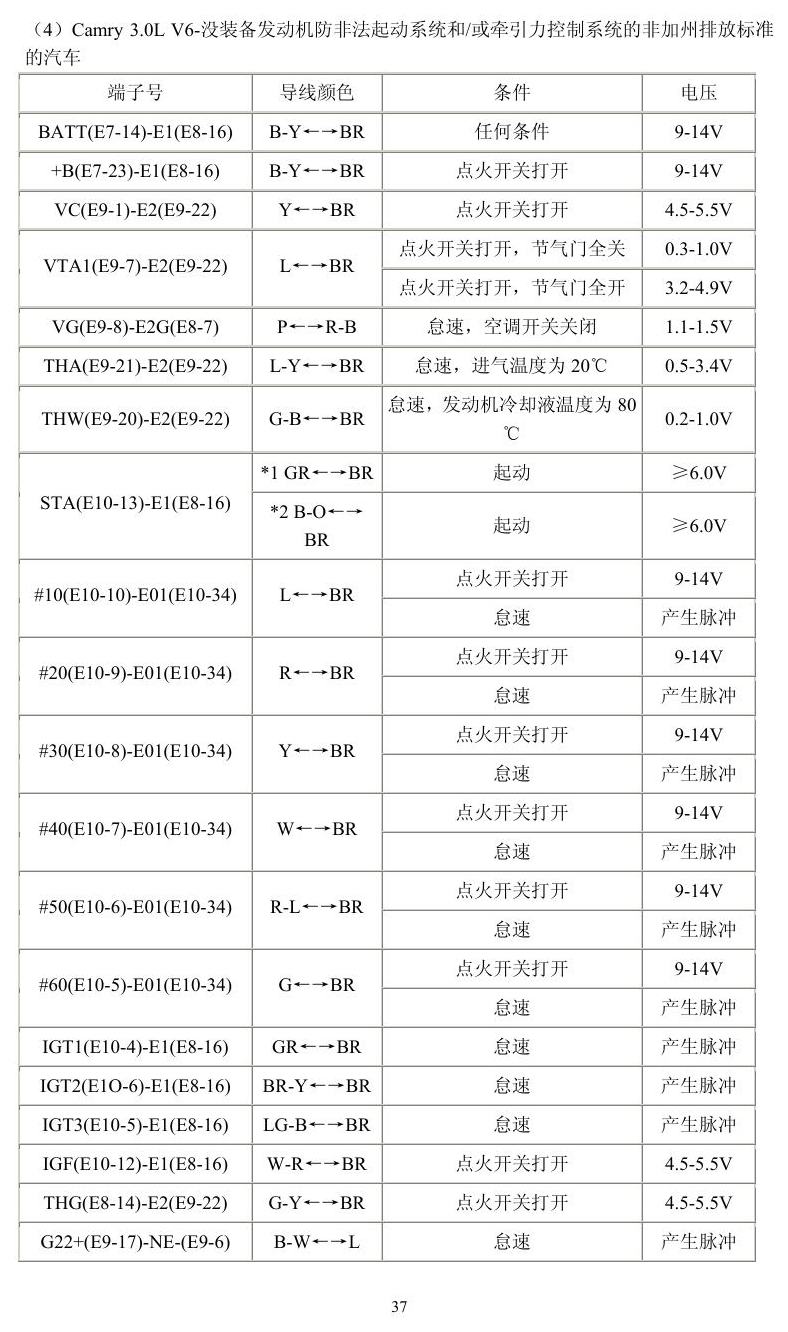

丰田车系 端子图 原始资料第37页
丰田车系 端子图
丰田车系 端子图 原始资料第38页
丰田车系 端子图
丰田车系 端子图 原始资料第39页
丰田车系 端子图
丰田车系 端子图 原始资料第40页
丰田车系 端子图

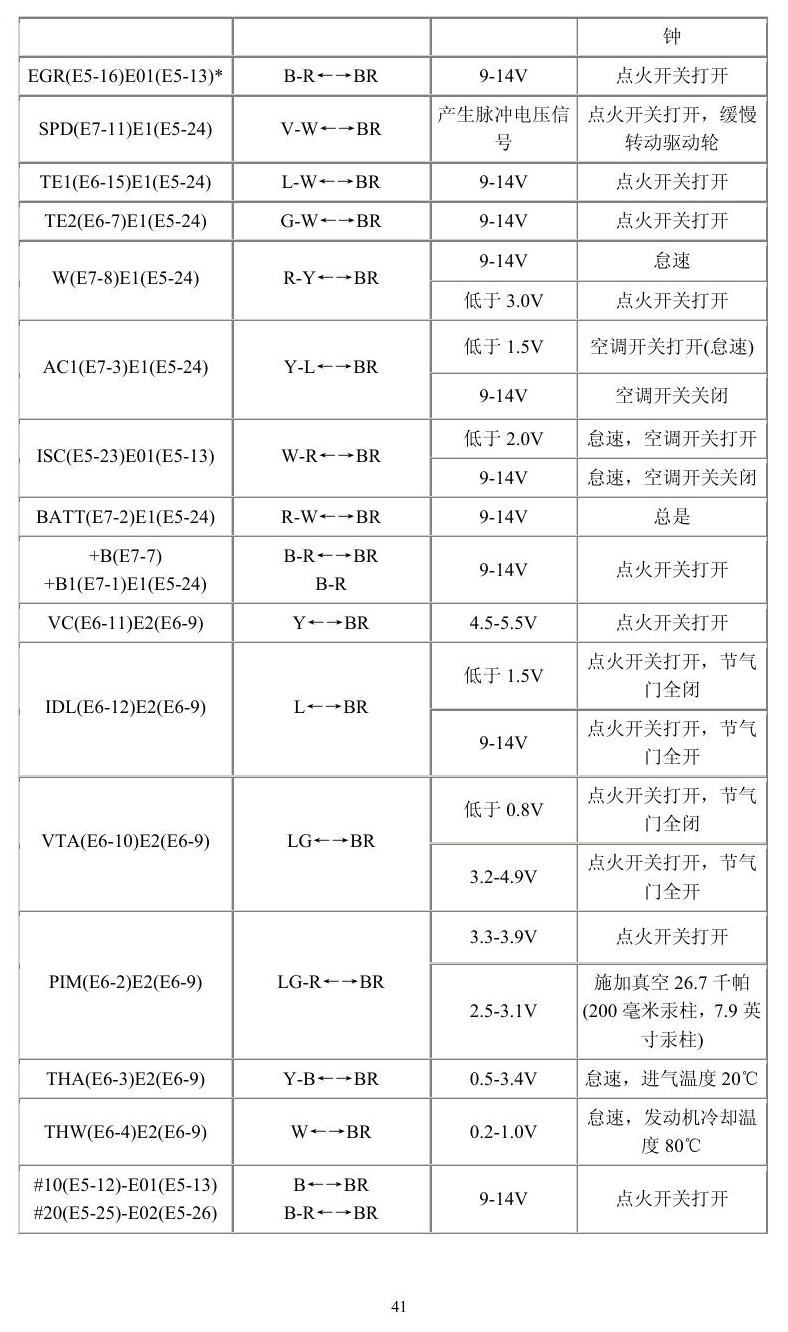

丰田车系 端子图 原始资料第41页
丰田车系 端子图
丰田车系 端子图 原始资料第42页
丰田车系 端子图
丰田车系 端子图 原始资料第43页
丰田车系 端子图

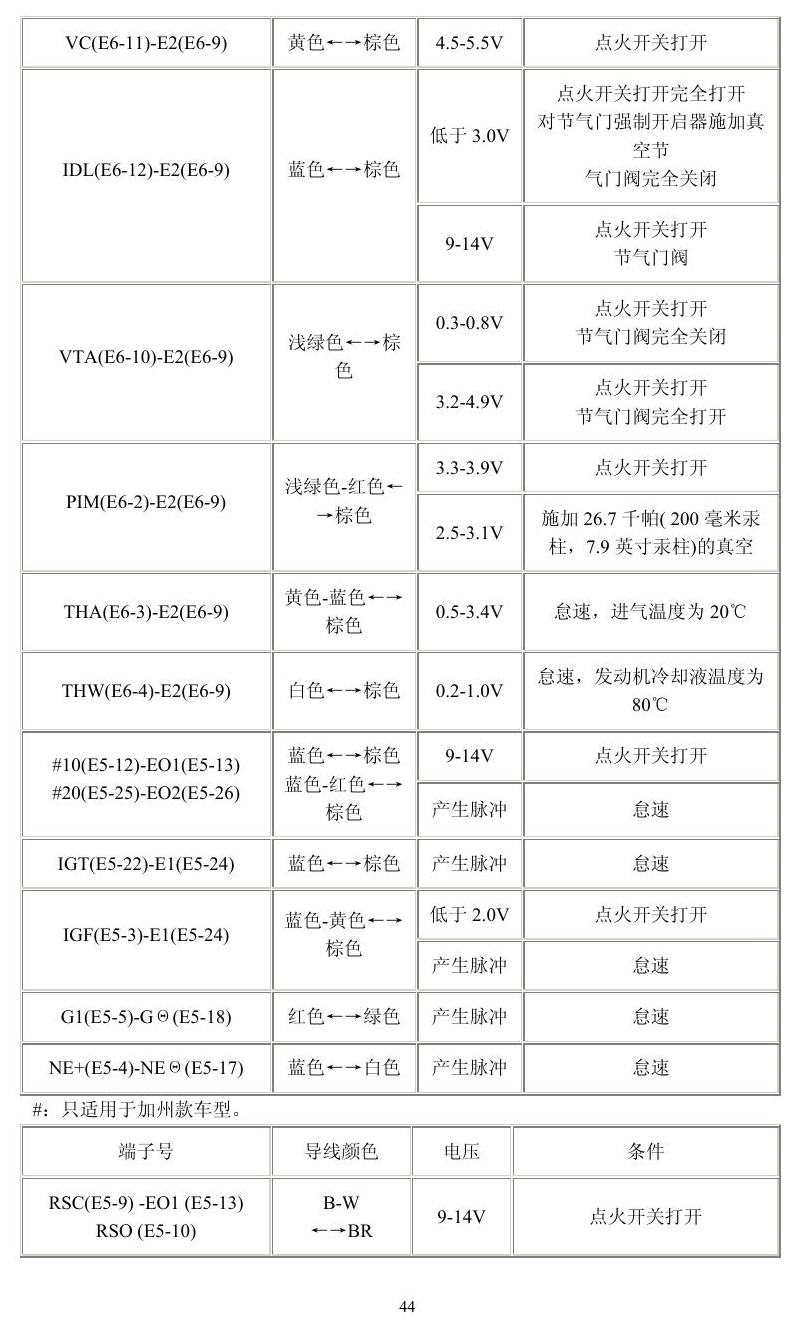

丰田车系 端子图 原始资料第44页
丰田车系 端子图
丰田车系 端子图 原始资料第45页
丰田车系 端子图
丰田车系 端子图 原始资料第46页
丰田车系 端子图
丰田车系 端子图 原始资料第47页
丰田车系 端子图
丰田车系 端子图 原始资料第48页
丰田车系 端子图
丰田车系 端子图 原始资料第49页
丰田车系 端子图
丰田车系 端子图 原始资料第50页
丰田车系 端子图
丰田车系 端子图 原始资料第51页
丰田车系 端子图
丰田车系 端子图 原始资料第52页
丰田车系 端子图
丰田车系 端子图 原始资料第53页
丰田车系 端子图
丰田车系 端子图 原始资料第54页
丰田车系 端子图
丰田车系 端子图 原始资料第55页
丰田车系 端子图
丰田车系 端子图 原始资料第56页
丰田车系 端子图
丰田车系 端子图 原始资料第57页
丰田车系 端子图
丰田车系 端子图 原始资料第58页
丰田车系 端子图
丰田车系 端子图 原始资料第59页
丰田车系 端子图
丰田车系 端子图 原始资料第60页
丰田车系 端子图
丰田车系 端子图 原始资料第61页
丰田车系 端子图
丰田车系 端子图 原始资料第62页
丰田车系 端子图
丰田车系 端子图 原始资料第63页
丰田车系 端子图
丰田车系 端子图 原始资料第64页
丰田车系 端子图
丰田车系 端子图 原始资料第65页
丰田车系 端子图
丰田车系 端子图 原始资料第66页
丰田车系 端子图
丰田车系 端子图 原始资料第67页
丰田车系 端子图
丰田车系 端子图 原始资料第68页
丰田车系 端子图
丰田车系 端子图 原始资料第69页
