整理三菱蓝瑟翼豪/陆神车系巡航控制系统电脑板 118针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与参考值图

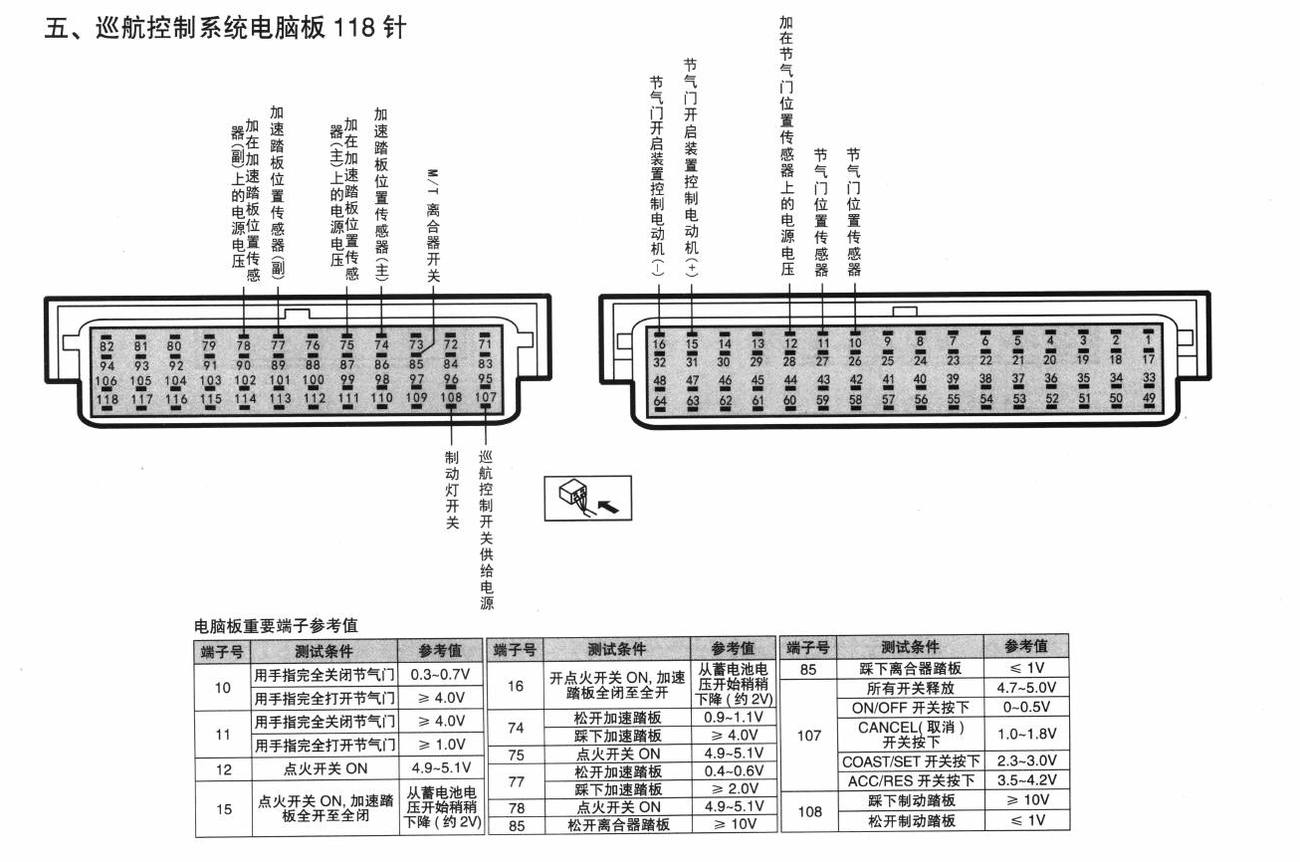

下方为压缩后的原始资料图，便于核对电脑板端子位置、端子号、测试条件和参考值。
端子参考值整理表
以下内容按原始扫描页和OCR坐标整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车状态为准。
第57页端子参考值
| 端子 / 条件 | 测试条件 / 参考值 | 信息3 | 信息4 | 信息5 | 信息6 | 信息7 | 信息8 |
|---|---|---|---|---|---|---|---|
| 端子号 | 测试条件 | 参考值 | 端子号 | 测试条件 | 参考值 | 端子号 | 测试条件 |
| 0.3~0.7V | 开点火开关 ON，加速 | 4.7~5.0V | |||||
| 0.9~1.1V | ON/OFF 开关按下 | 0~0.5V | |||||
| 点火开关 ON | 4.9~5.1V | ||||||
| 点火开关 ON | 4.9~5.1V | 0.4~0.6V | 3.5~4.2V | ||||
| 点火开关 ON，加速路 | 点火开关 ON | 4.9~5.1V |
说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
