整理众泰1.5T 15S4G发动机(81针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

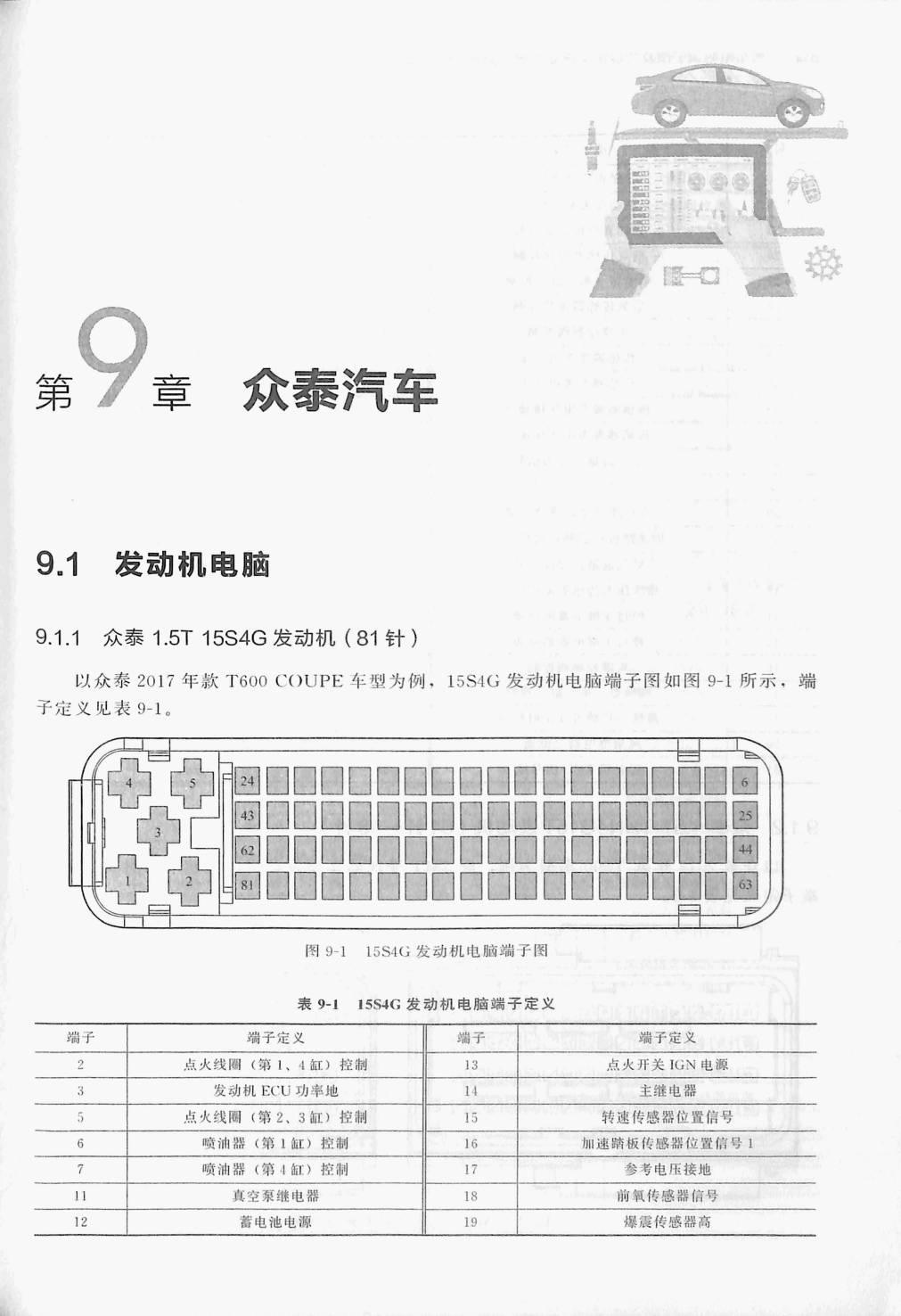

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表9-1
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 2 | 点火线圈(第1、4面)控制 | 13 | 点火开关 IGN电源 |
| 发动机 ECU 功率地 | 14 | 主维电器 | |
| 5 | 点火线圈(第2、3缸)控制 | 15 | 转速传感器位置信号 |
| 6 | 喷油器(第1缸)控制 | 16 | 加速踏板传感器位置信号1 |
| 7 | 喷油器(第4缸)控制 | 17 | 参考电压接地 |
| 11 | 真空菜继电器 | 18 | 前氧传感器信号 |
| 12 | 蓄电池电源 | 19 | 爆震传感器高 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
