本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI09.41-P-063034，版本1 |
|---|---|
| 功能组 | 09.41 增压空气管/增压空气冷却系统 |
| 日期 | 2016-01-26 |
| 适用范围 | 所有带 OM607 的乘用车，截至生产日期 2015 年 10 月。 |
一、故障现象与投诉条件
涡轮增压器增压空气管区域可能存在噪音投诉或振动投诉。
二、原通告列出的可能原因
增压空气管连接器上的轴向间隙可能增大。
出现振动和噪音。
三、检查与补救步骤
新的增压空气管和平衡环。
见定位指南
提示：
见附录中的定位指南。
在示例图中平衡环显示为绿色，平衡环的初始状态为黑色。
附件
文件 描述
Positionierung des Ausgleichsrings.pdf Seal Instructions
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 607 141 00 51 平衡环 1 X
A 607 090 03 42 增压空气管 1 右侧 X
操作号与损坏代码
容 时间 损坏代码 提示
09-8670 更换增压空气冷却器上游的发动机增压空
气管路
0.6Hrs 0902F 38
WIS参考
增压空气管 补救

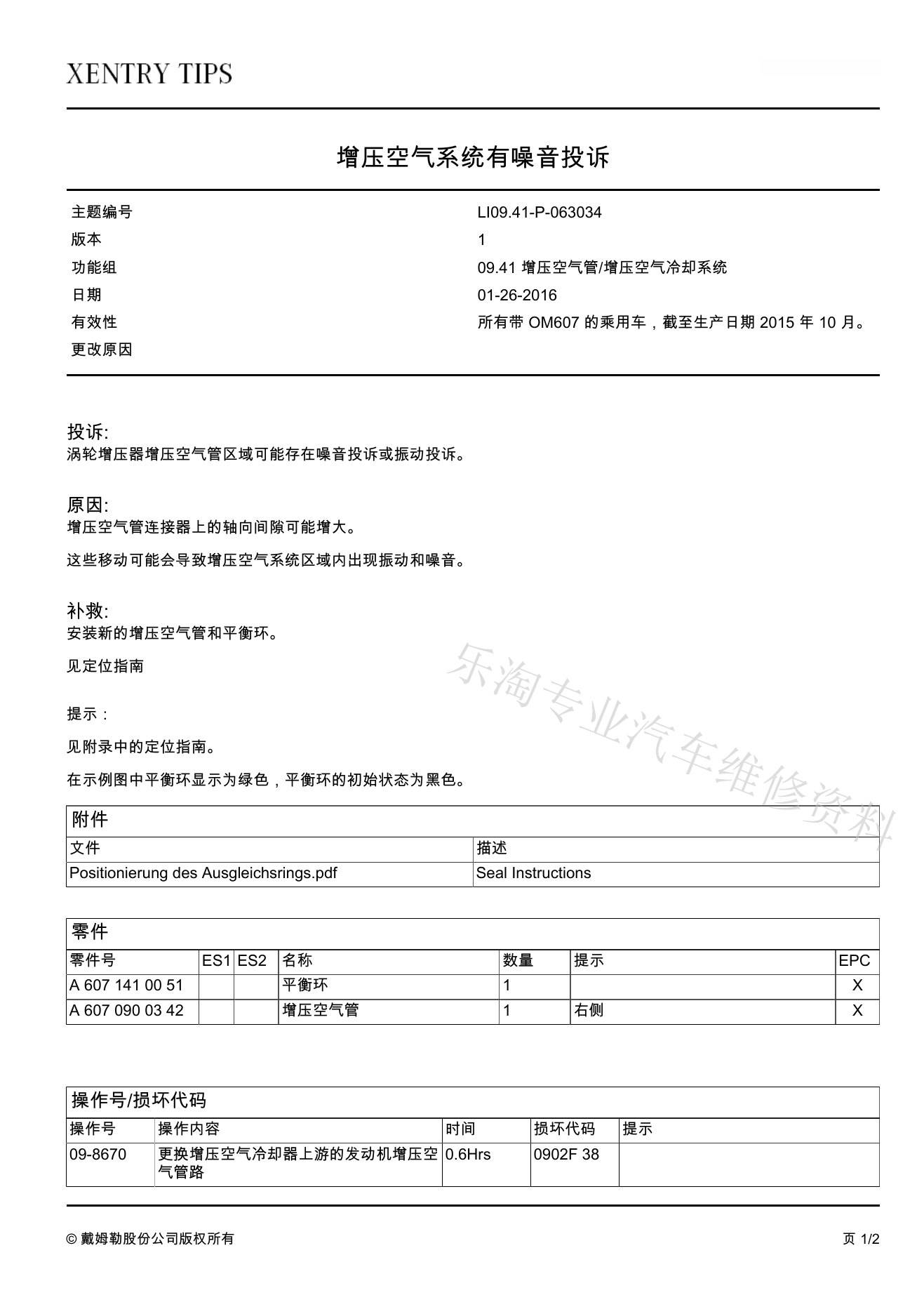

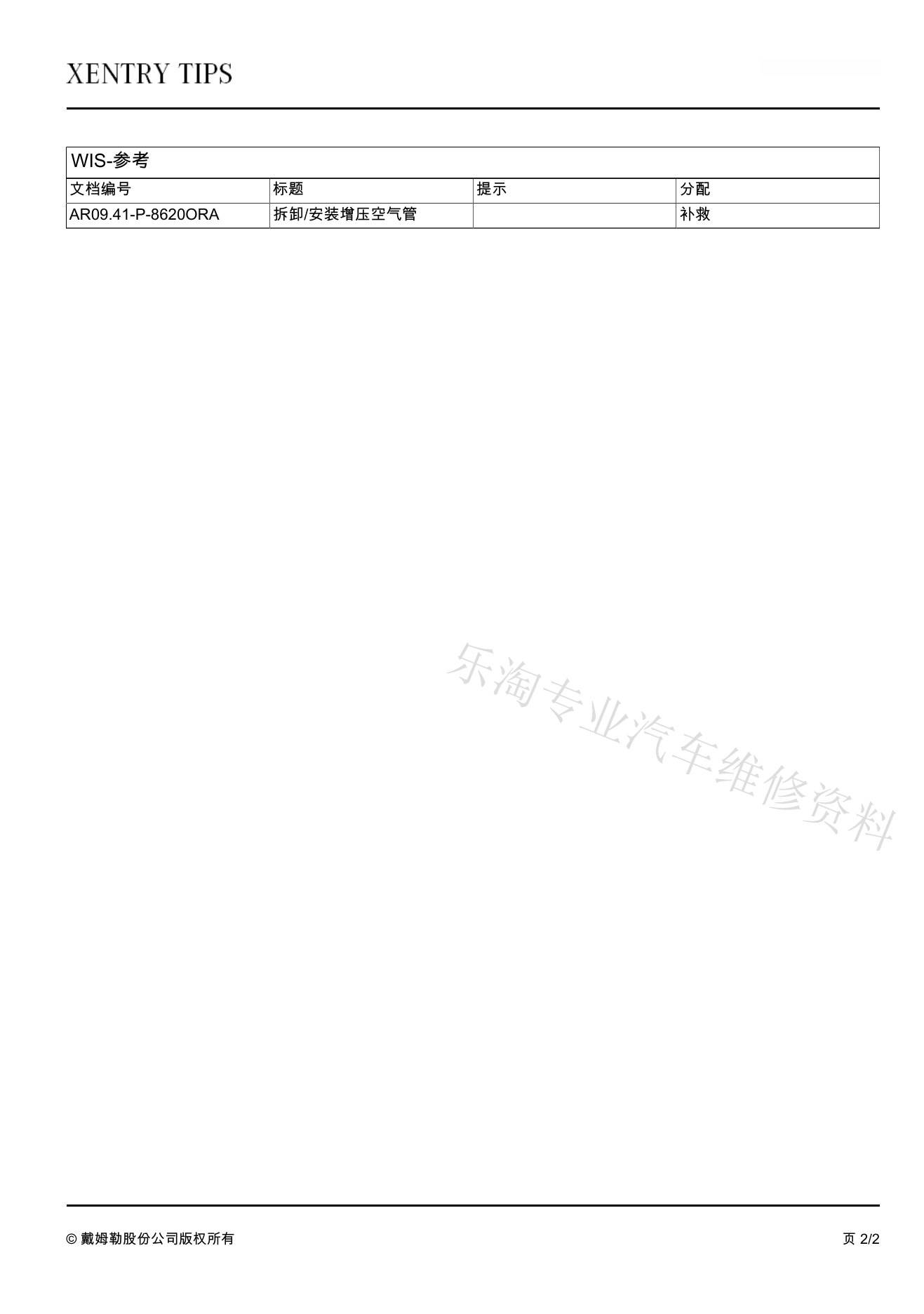

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
