本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI68.20-P-066999，版本1 |
|---|---|
| 功能组 | 68.20 中控台 |
| 日期 | 2017-09-14 |
| 适用范围 | 型号系列 205，带代码 30P |
一、故障现象与投诉条件
二、原通告列出的可能原因
1. 存放盒前部过载，盖子无法执行过压行程。控制棒无法再通过缩短过压行程来切换。
3. 控制棒已脱出。
三、检查与补救步骤
问题 1：无法再打开盖子
- 对盖子施加略微过大的压力（图 1）
- 向右按压控制棒后，取出金属丝并打开盖子（图 4）。
拆卸盖子或控制棒。
问题 2：盖子无法再自动打开，保持卡住状态
须自动打开（图 5 和图 6）。
须拆下存放盒 (AR 68.20-P-2350LWA) 并检查侧面导轨上是否有物体（图 7）。
拆卸盖子或控制棒。
问题 3：盖子保持开启状态
制棒卡止的声音。
好的控制棒（图 10，橙线）。
。
附件
文件 描述
Pic1.JPG 控制棒的位置
Pic2.JPG 控制棒的位置
Pic3.JPG 控制棒的位置
Pic4.JPG 控制棒的位置。后视图。
Pic5.JPG 运动区域
Pic6.JPG 运动区域
Pic7.JPG 导轨
四、零件、操作与WIS参考
操作号与损坏代码
容 时间 损坏代码 提示
81032 H2 后部烟灰缸/存放盒卡住

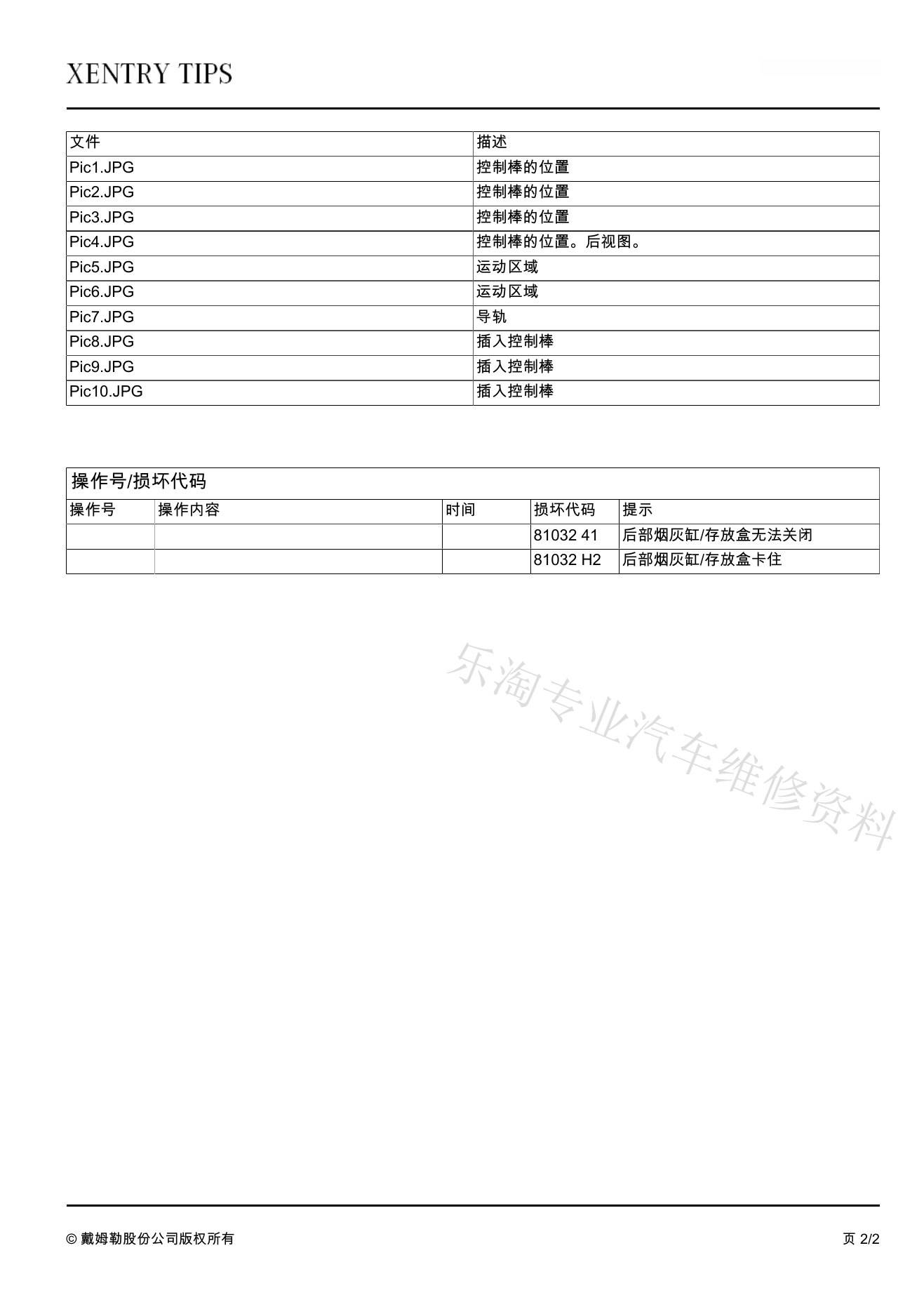

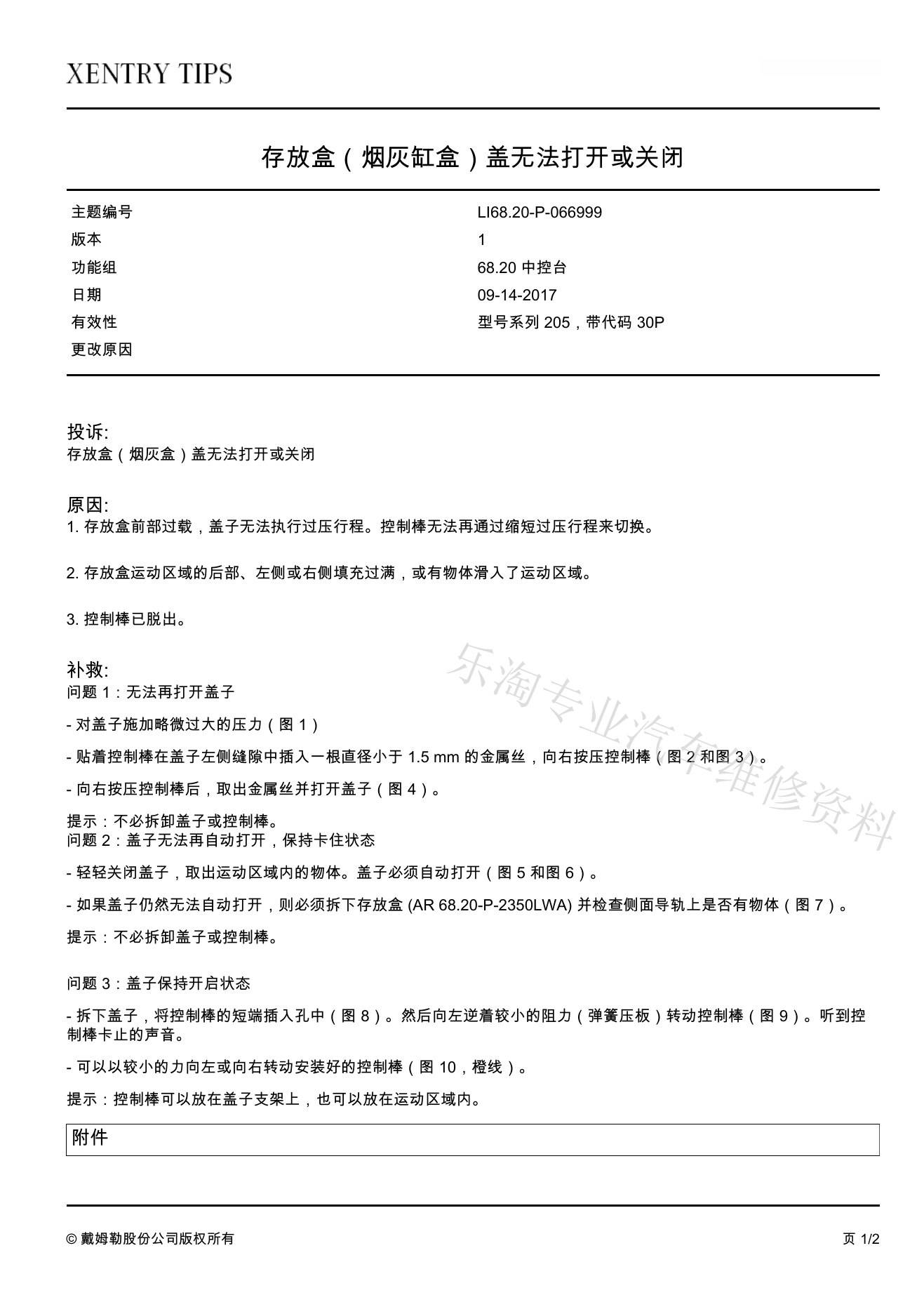

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
