奔驰W205倒车摄像头拆装：行李厢盖饰件、支架卡扣与插头分离

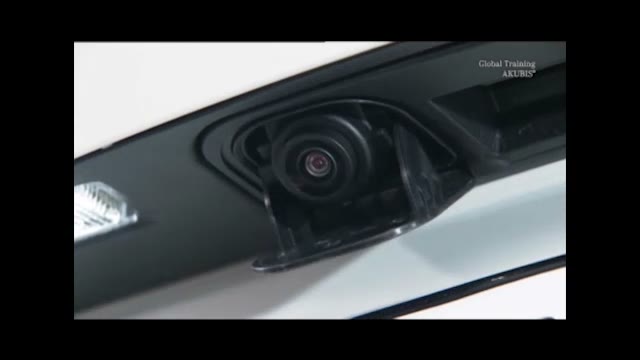

W205倒车摄像头安装在行李厢盖饰条或把手区域，拆卸路径从行李厢盖内饰板进入。

镜头和密封面应避免污染，装复后不仅要检查图像，还应确认摄像头固定和防水。

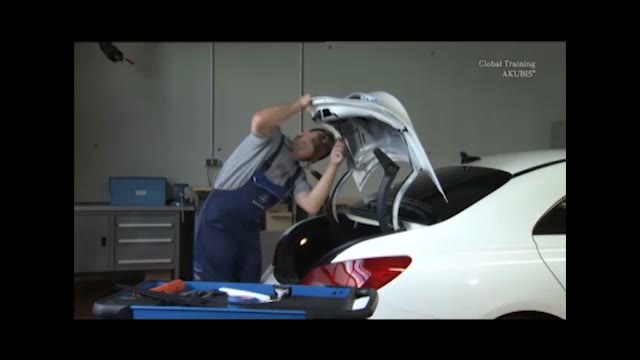

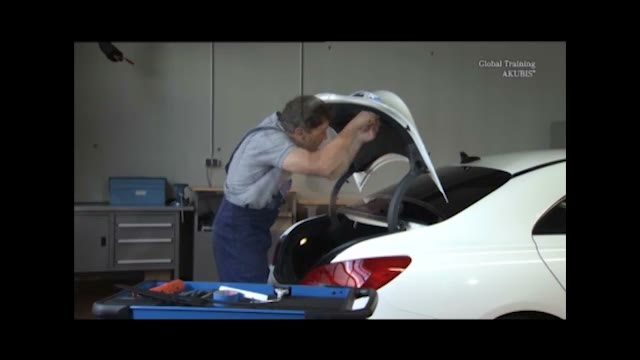

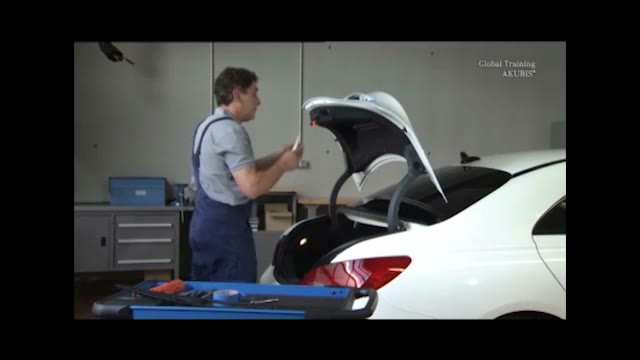

一、保护行李厢盖并拆下内饰板

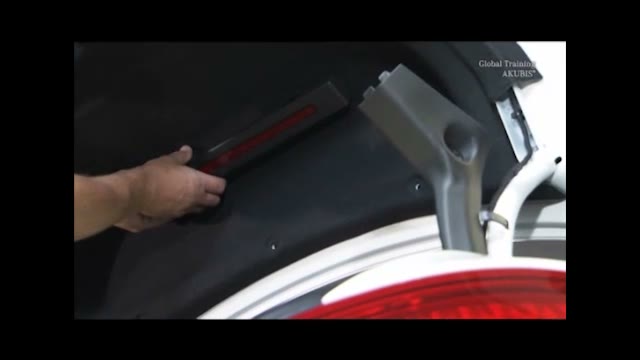

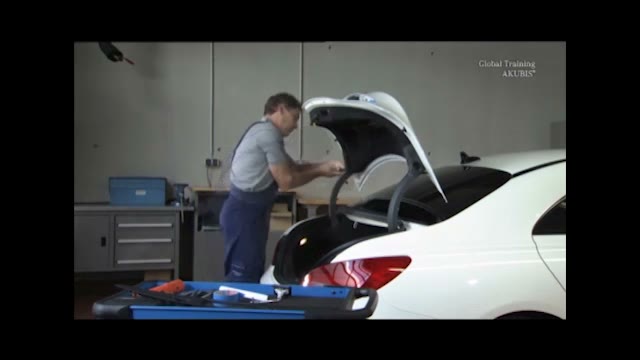

关闭点火，覆盖漆面和行李厢开口，拆下内把手固定及行李厢盖内饰板卡扣。

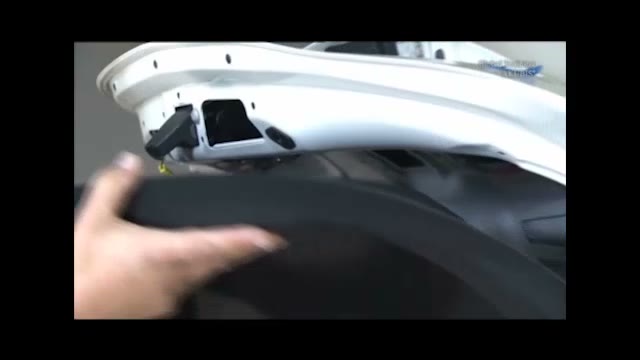

二、进入摄像头位置并断开插头

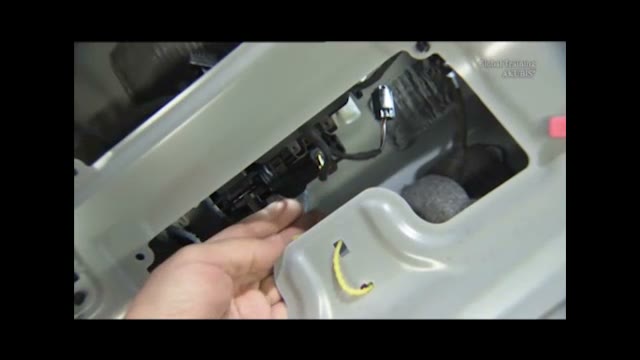

沿原线束找到摄像头连接，解除插头锁止和线束卡夹，不通过拉线分离连接。

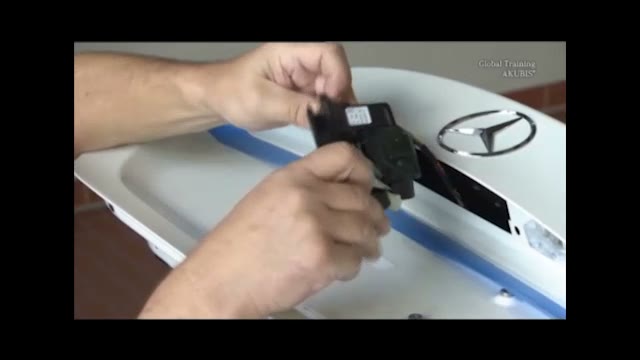

三、释放支架卡扣并移出摄像头

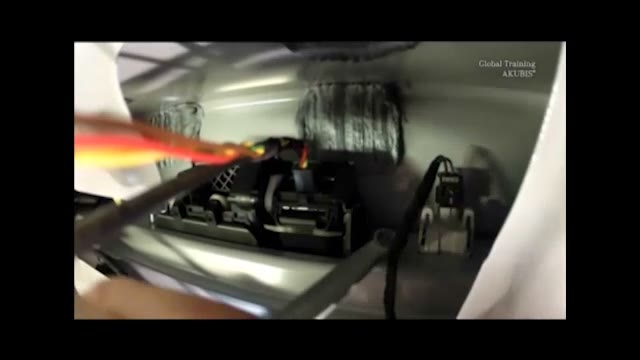

按支架结构释放卡扣或固定，托住摄像头总成并检查密封圈及安装面。

四、装复并检查图像、辅助线和密封

清洁镜头和密封面后装复，挂入倒挡检查画面、辅助线及适用活动机构，并喷水复查。

五、完工检查要点

• 行李厢盖漆面和内饰已保护。
• 插头和线束卡夹无损释放。
• 摄像头支架及密封完整。
• 倒车图像、辅助线和防水检查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
