2024+ 特斯拉 Model 3 EU第二代后窗台线束更换：2+6固定件与隔音棉复原

2024+ Model 3的EU第二代后窗台线束连接左右后窗台扬声器和中央高位制动灯。线束隐藏在杂物盘饰板与隔音棉下方，更换时要区分扬声器和制动灯接头、两种线束固定件，以及隔音棉原来的热熔胶位置。没有把隔音棉和卡位恢复好，接头全部接回也不等于作业完成。

适用范围与固定点

英文原厂条目为Harness - Parcel Shelf (Gen 2) (EU)，中文正式名称为“线束 - 顶篷和行李架（第二代）（EU）”。实际操作对象位于后风挡下方的后窗台、杂物盘区域，本文以“后窗台线束”说明位置。仅适用于对应EU、Gen 2配置，不能按2024+车型年限直接套用于其他地区或不同代次线束。

原厂资料当前日期2026年8月9日，校正代码1710100012、FRT 0.54；列胶枪1111306-00-A。线束固定为两个树形头卡子和六个夹子；电气连接分别是左扬声器、右扬声器及高位制动灯。拆卸前核对实车和适用零件，固定点或连接关系不符时，先查配置。

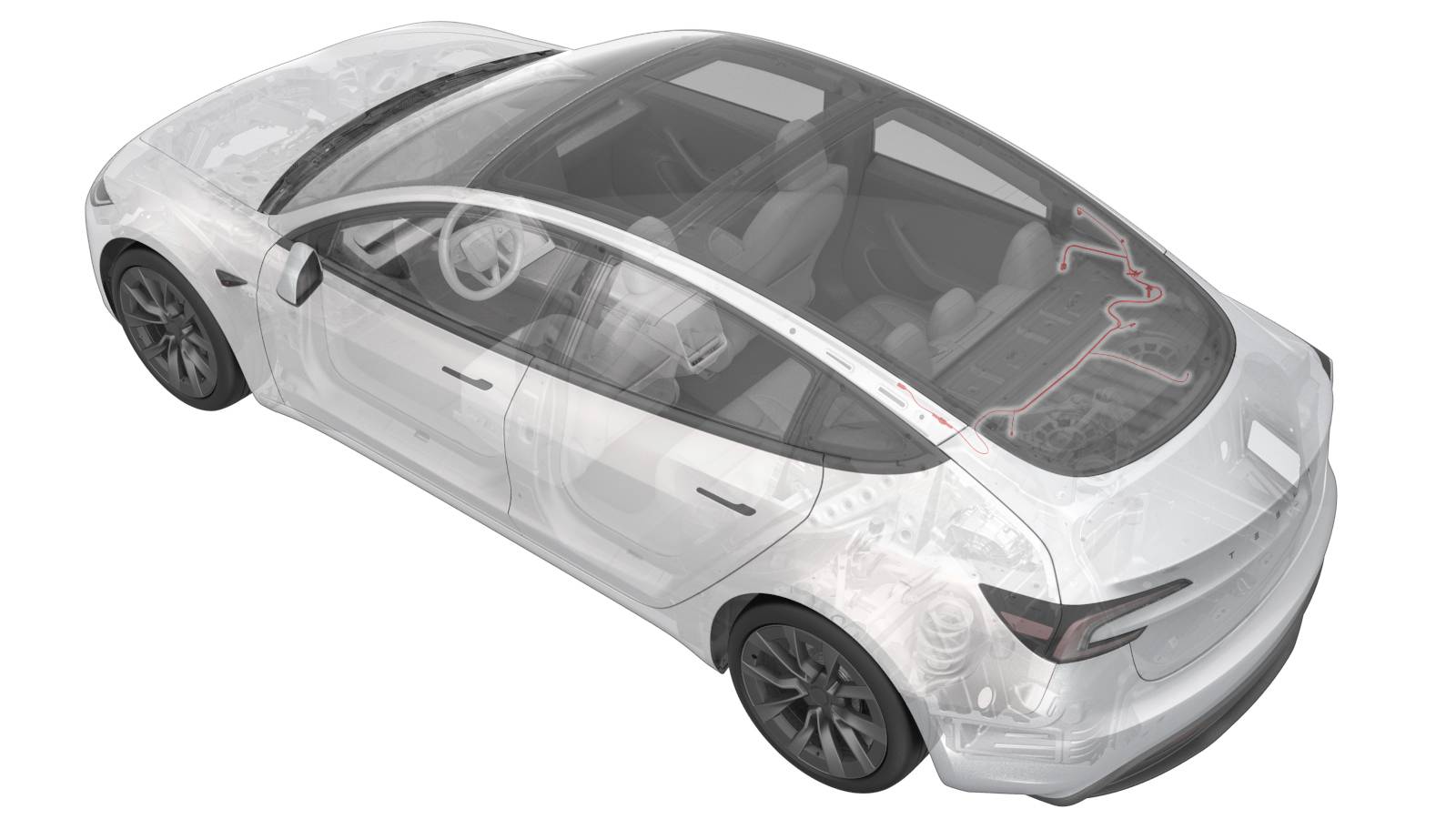

整车定位图以红色线条标出后窗台线束路径，用于确认后风挡下方的作业区域。具体接口和固定点以下面的原厂局部图为准。

访问杂物盘时，保留本项规定的安全带锚栓

原厂要求先处理左右纵梁饰板、第二排左右侧部承梁、左右C柱饰板，再拆杂物盘饰板。引用页部分以左侧为标题，而线束访问明确要求左右两侧，须逐侧确认实际固定和适用资料，不能把台架左右方位当成车辆侧别。

线束更换对C柱访问明确注明：无需拆卸将安全带锚固到车身的螺栓，恢复时也无需安装该螺栓。一般C柱饰板更换页包含安全带锚栓拆换，但这项线束访问保留锚栓，不能把完整更换饰板的步骤机械套入。安全带、饰板仍须妥善支撑，无法在保留锚栓条件下取得规定访问空间时，先确认当前车型与维修路径。

Premium杂物盘饰板访问还需释放将其线束固定到车身的两个卡子、断开右侧车身线束接头，并处理五个饰板锁片。这组“两个车身卡子”与下文“两个树形头卡子”分别位于总成访问和线束自身固定，拆装记录须分开。

先断扬声器，再断高位制动灯

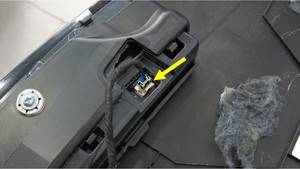

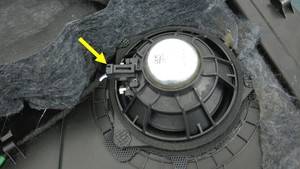

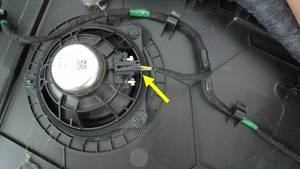

杂物盘饰板取下后，依次断开左侧后窗台扬声器、右侧后窗台扬声器和高位制动灯电气连接器。图中黄色箭头标出各接口。固定扬声器的部件仍留在总成上，线束更换不要求按箭头位置拆扬声器本体。

拆开前记录分支走向和接口对应关系。操作接头锁止与壳体，不借拉动电线取得操作余量；发现壳体、端子或灯具接口损伤时先确认损伤范围，避免把接口问题当作单纯线束故障。

只处理覆盖线束的隔音棉

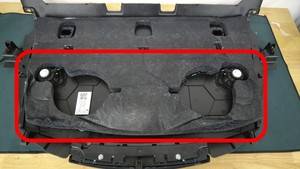

拆卸隔音棉时，原厂明确只需移除覆盖线束的部分。红框图用于辨认这一覆盖区域和周边零件，不能据此把所有棉层剥离。移开时保留原来涂胶位置的识别，后续复装要在原位置涂热熔胶。

棉层掀开后核对线束夹持点，先找到固定件再分离线束。若隔音棉破损或与图中范围不同，应确认实际棉层和布线结构，不继续拉扯扩大拆卸范围。

两个树形卡子与六个夹子分别核对

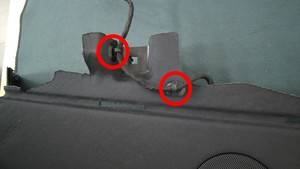

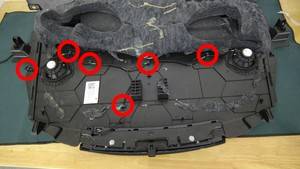

释放将线束固定到后窗台的两个树形头卡子和六个夹子，再从车辆上取下线束。下面两幅红圈图分别对应两类固定位置。固定点全部释放前，线束不能用拉力从总成上拖出。

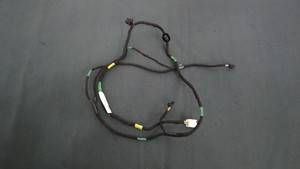

取下的线束展开图用于确认分支和端头，并非装车走向图。更换前对照旧件接口、分支和适用编号；不能通过改变原夹位或跨越扬声器结构来补偿不匹配的线束长度。

先固定线束，再接回三处电气连接

安装时先紧固两个树形头卡子和六个夹子，恢复原来的固定路径，再依次连接左扬声器、右扬声器及中央高位制动灯。分别确认接头完全接合、分支不受拉紧，避免导线落入饰板锁片或棉层固定位置。

用胶枪在原涂胶位置涂敷热熔胶，安装覆盖线束的隔音棉。棉层恢复范围与拆卸一致，不用扩大涂胶区来掩盖棉层不能贴合的问题。胶枪操作同时保护线束、接头和邻近饰件，发现原布置无法恢复时先回查夹位和分支走向。

杂物盘复装演示用于辨认饰板锁片落位；线束夹子、三处接口和隔音棉须在饰板遮盖之前分别确认。演示不代表内部线束已经验收。

恢复饰板与完工检查建议

按关联资料装回Premium杂物盘饰板，恢复五个锁片、右侧车身线束接头和两个车身卡子，再恢复左右C柱饰板、侧部承梁和纵梁饰板。纵梁饰板资料要求新的两条系带1771862-00-C，卡子接合应有清脆声；侧部承梁塑料支架为一次性件，须按适用侧别准备新件。不要只按外观贴平判断卡接完成。

完工检查建议：分开记录线束的2个树形卡子、6个夹子和杂物盘总成的2个车身卡子；确认隔音棉在原位置贴合、周边饰板没有夹线。检查左右后窗台扬声器输出与中央高位制动灯工作，核对接口和布线对应关系。单侧扬声器异常或制动灯不亮时，先回查该分支接头、端子与供电诊断，不通过交换不同用途接头试灯或试音。

原厂资料及关联程序

适用车型与位置：Model 3 2024+，EU第二代后窗台线束，连接后窗台左右扬声器和中央高位制动灯；访问资料为Premium杂物盘配置。实际核对日期：2026年10月6日。

• 中文原厂程序：线束 - 顶篷和行李架（第二代）（EU）（拆卸和更换）。
• 英文原厂程序：Harness - Parcel Shelf (Gen 2) (EU) (Remove and Replace)。
• 边梁总成 - 左侧。用于查纵梁饰板卡接、新系带与声音确认；线束访问涉及左右两侧，按适用侧别核对。
• 肘板 - 第二排座椅 - 左侧。用于查侧部承梁的访问、一次性塑料支架与恢复锁片；拆卸须注意脱落卡子并佩戴护目镜。
• 饰板 - C柱 - 左侧。用于查C柱饰板卡接和安全带穿过饰板的关系；本项线束访问明确保留安全带锚固螺栓，不能套用一般更换页的拆栓步骤。
• 后备箱托盘（Premium）。用于查杂物盘总成五个锁片、右侧车身线束接头与两个车身卡子，区别于线束自身夹持。
• 原厂资料编号：GUID-7036C7FC-06C6-409E-8307-04F8B3590C0E。

后窗台线束更换直接引用独立饰板访问和恢复资料，并明确安全带锚栓的保留条件。线束操作图来自该线束原厂页，杂物盘演示来自直接关联的Premium饰板资料。区域、代次、棉层布置或接口与图示不符时，先查车辆配置及适用线束，再确定更换范围。
