奔驰发动机机械测量：活塞缸径、活塞环、轴瓦间隙与曲轴检查

发动机拆解之后，零件表面是否漂亮并不能代替尺寸判断。活塞、气缸、活塞环、轴瓦和曲轴之间都依靠受控间隙建立油膜、密封燃烧室并保持运转稳定。规范测量的核心不是“测出一个数字”，而是控制清洁、温度、量具基准、测量位置和重复性，再把实测结果与对应发动机代码的最新维修数据逐项比较。

一、机械测量要回答哪些问题

完整测量需要回答四个问题：零件尺寸是否仍在允许范围内；配合间隙是否满足要求；磨损是均匀的还是已经形成锥度、椭圆或偏磨；更换单个零件后能否与保留件正确配对。只有把这些问题连起来，才能判断是继续使用、分级选配、加工修复还是更换总成。

二、量具、工件和环境先建立同一基准

• 清除积碳、油膜、密封胶和毛刺，但不能用会改变测量面的方式过度打磨。
• 工件和量具在相近室温下稳定后再测量，避免刚清洗、刚加热或刚从低温环境取出就读数。

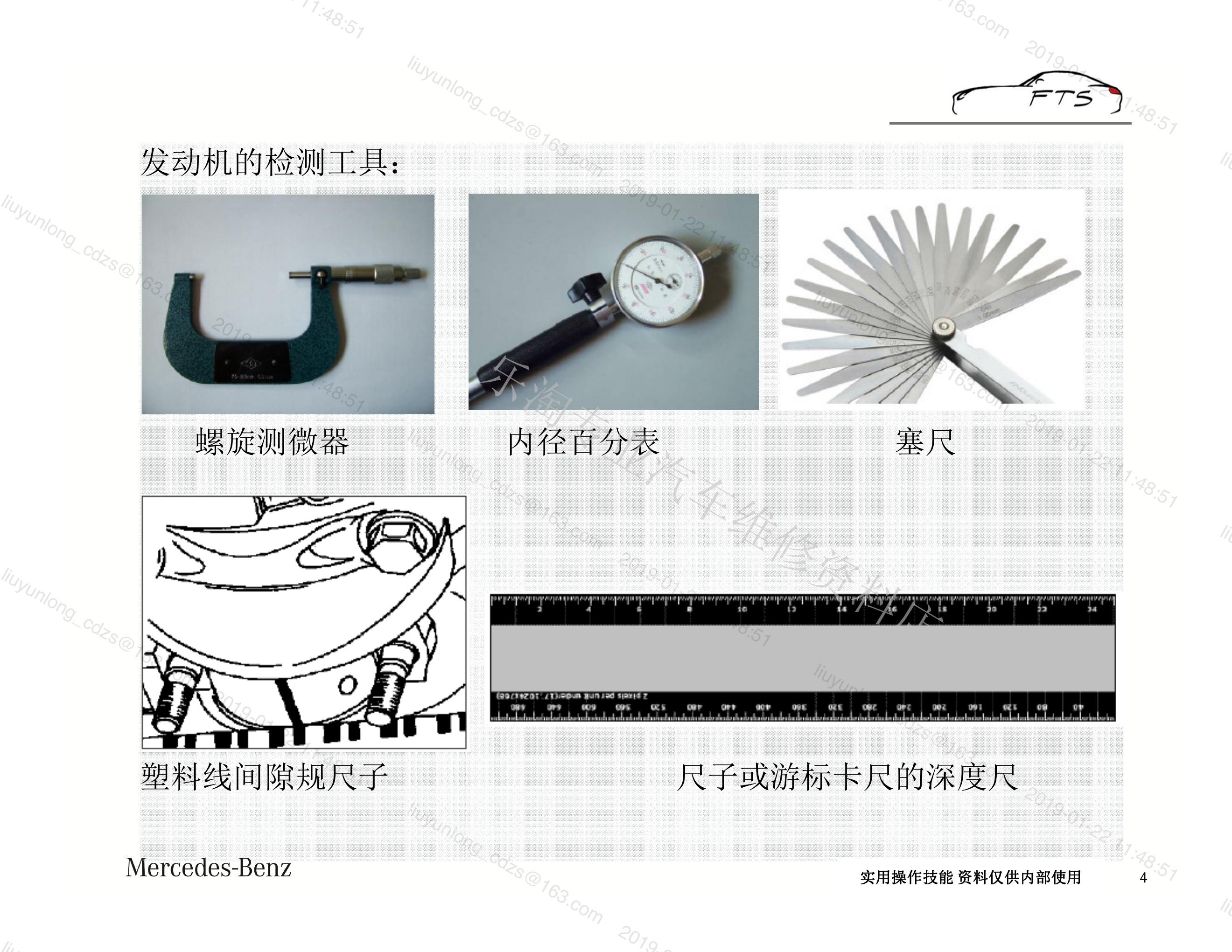

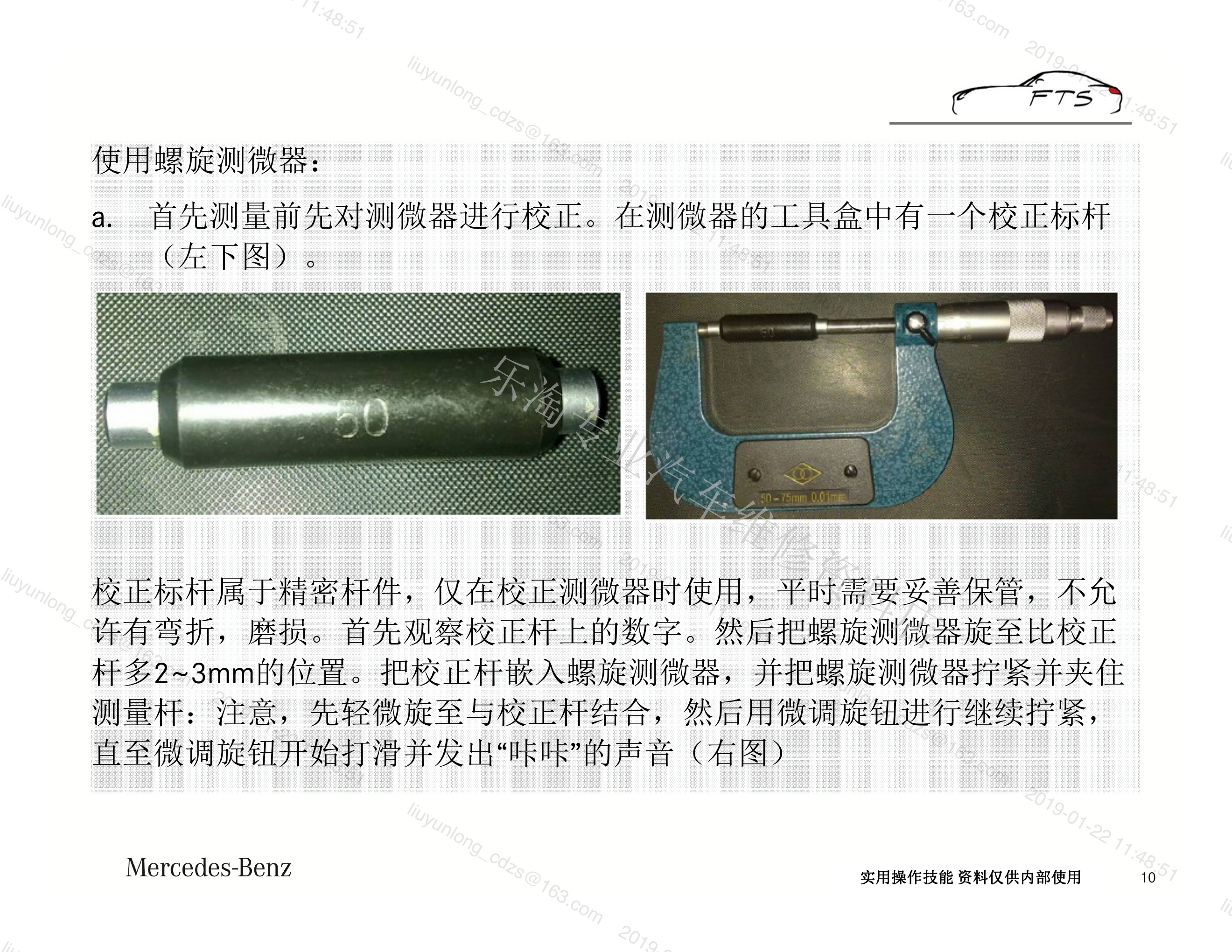

• 外径千分尺使用校准杆或量块检查零位；量缸表以目标尺寸附近的千分尺作为比较基准。
• 测头、砧座和工件表面保持洁净，每组数据至少重复读取并确认回零状态。
• 所有数值记录测量位置、方向、量具编号和测量人，不能只在零件上随手写一个结果。

三、缸盖螺栓与连杆螺栓先检查长度

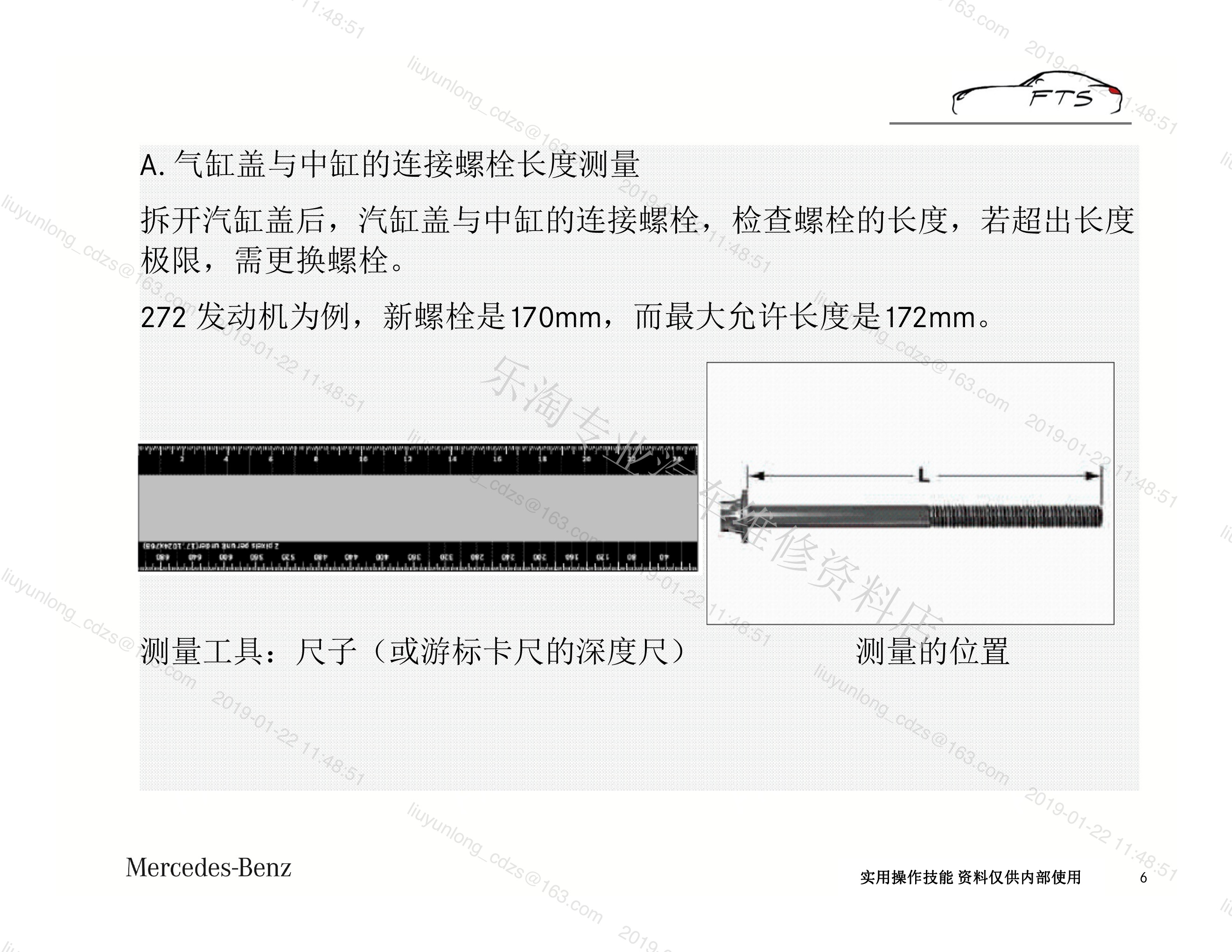

采用扭矩加转角拧紧的螺栓可能在使用后产生永久伸长。拆下后应清洁螺纹，按维修文件规定的基准位置测量总长或有效长度，并检查颈缩、螺纹拉伤、锈蚀和接触面损伤。超过最大允许长度或被规定为一次性使用的螺栓必须更换，不能因为螺纹仍能旋入就继续使用。

四、连杆盖必须保持原配与原方向

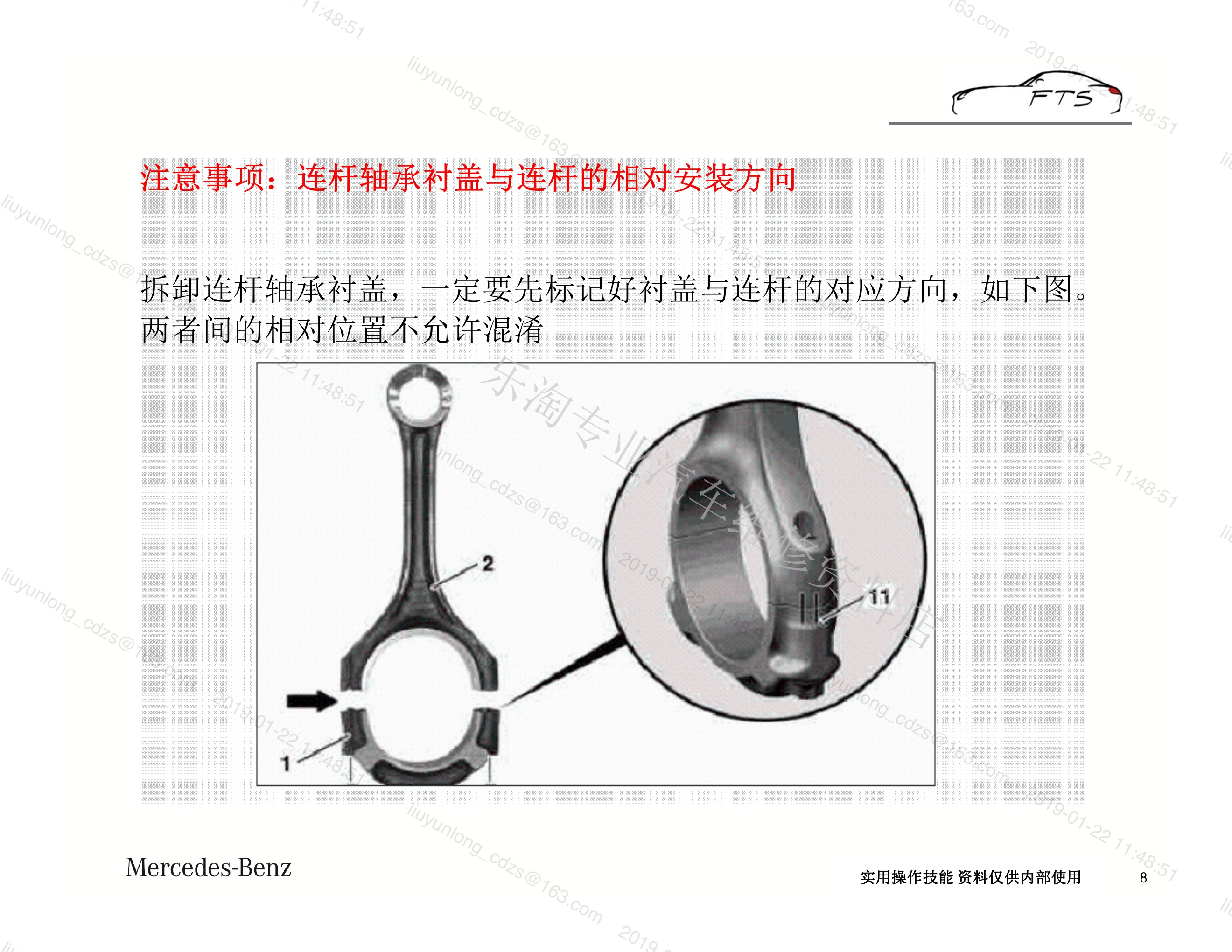

拆卸前给气缸号、连杆和连杆盖做成组标记，标记位置不能破坏配合面和受力区域。断裂分离式连杆盖具有独一对应的断面，不能互换，也不能反向安装。轴瓦上下片、定位结构和油孔同样要按原位置保存；混装后即使能够拧紧，也可能造成孔径失圆、轴瓦夹紧力异常和润滑故障。

五、活塞直径应该在哪里测量

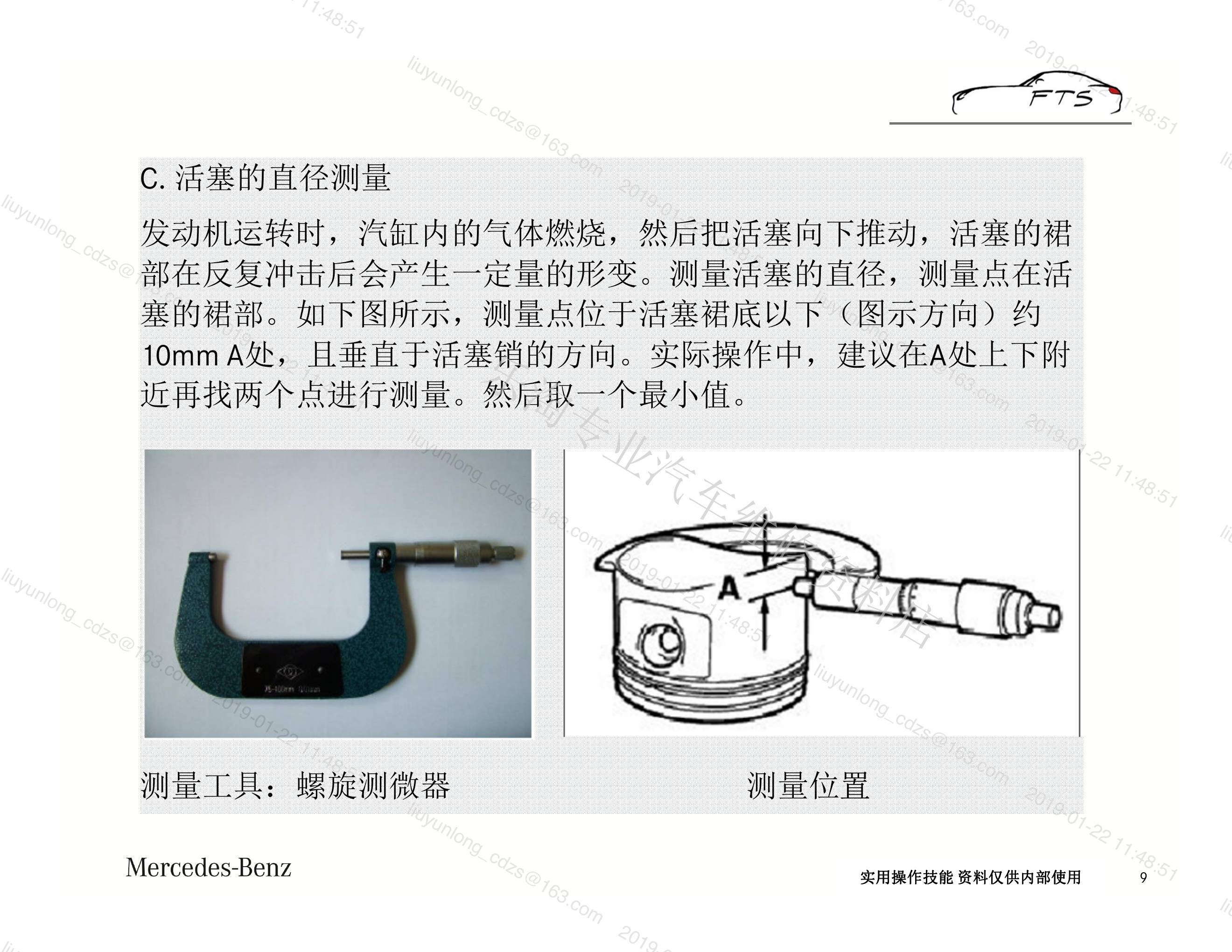

活塞并不是理想圆柱体，不同高度和方向的直径存在设计差异。外径千分尺必须放在厂家指定的裙部测量高度，通常沿与活塞销轴线规定的方向轻轻摆动，取稳定的最大读数。测量力要依靠棘轮或恒力机构控制，不能用手感把测砧夹紧。每只活塞应按气缸号分别记录，不能用顶部、环槽或磨损最轻的位置代替规定测点。

六、量缸表如何建立正确零位

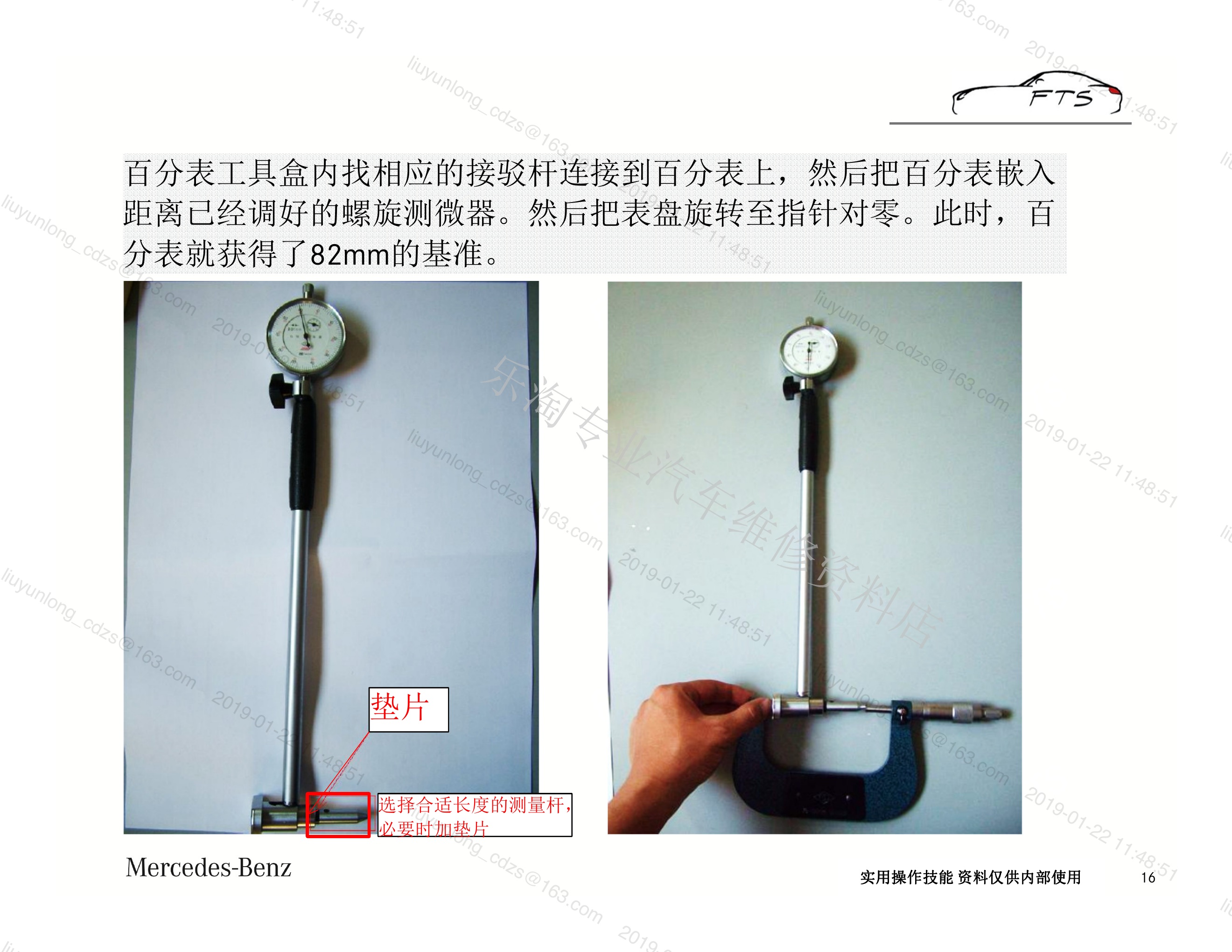

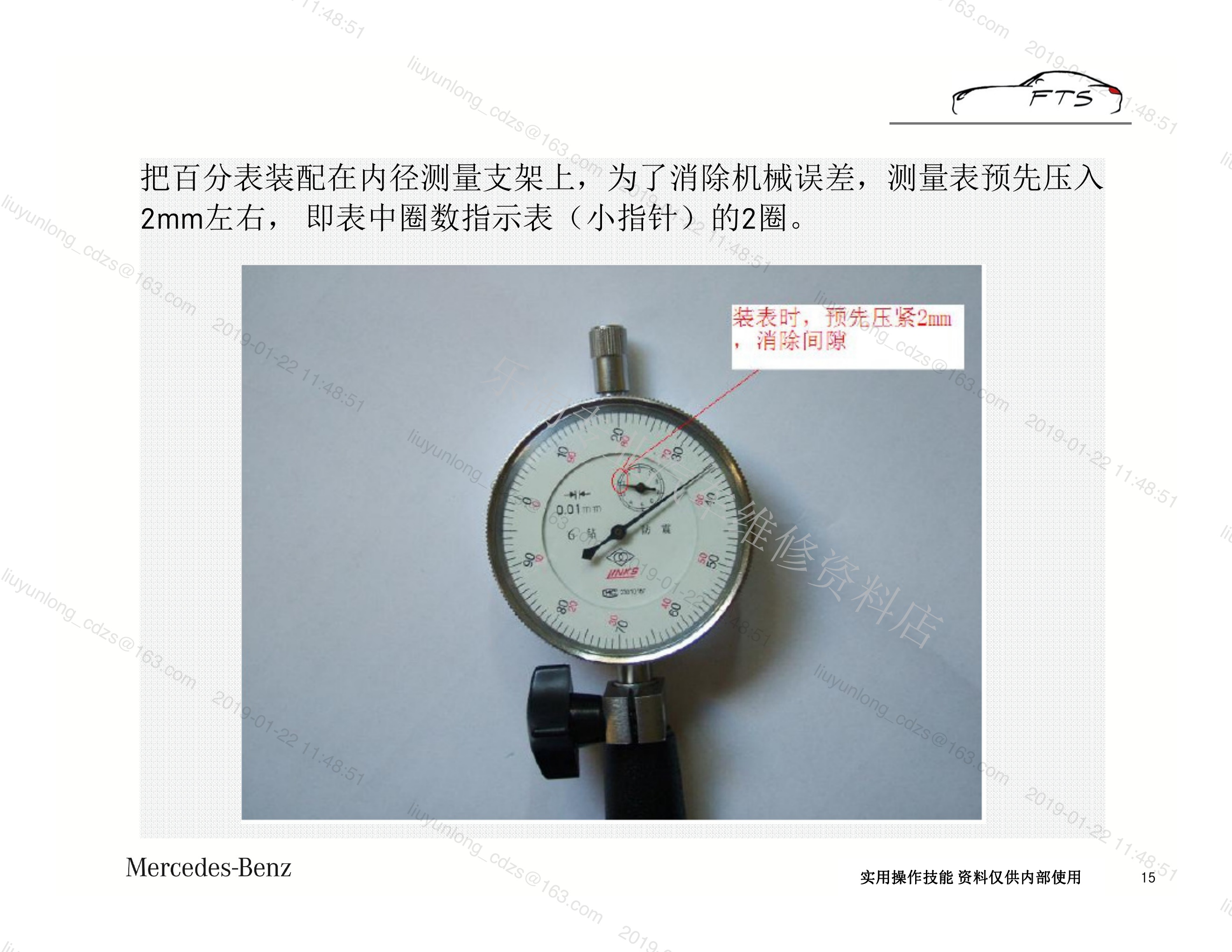

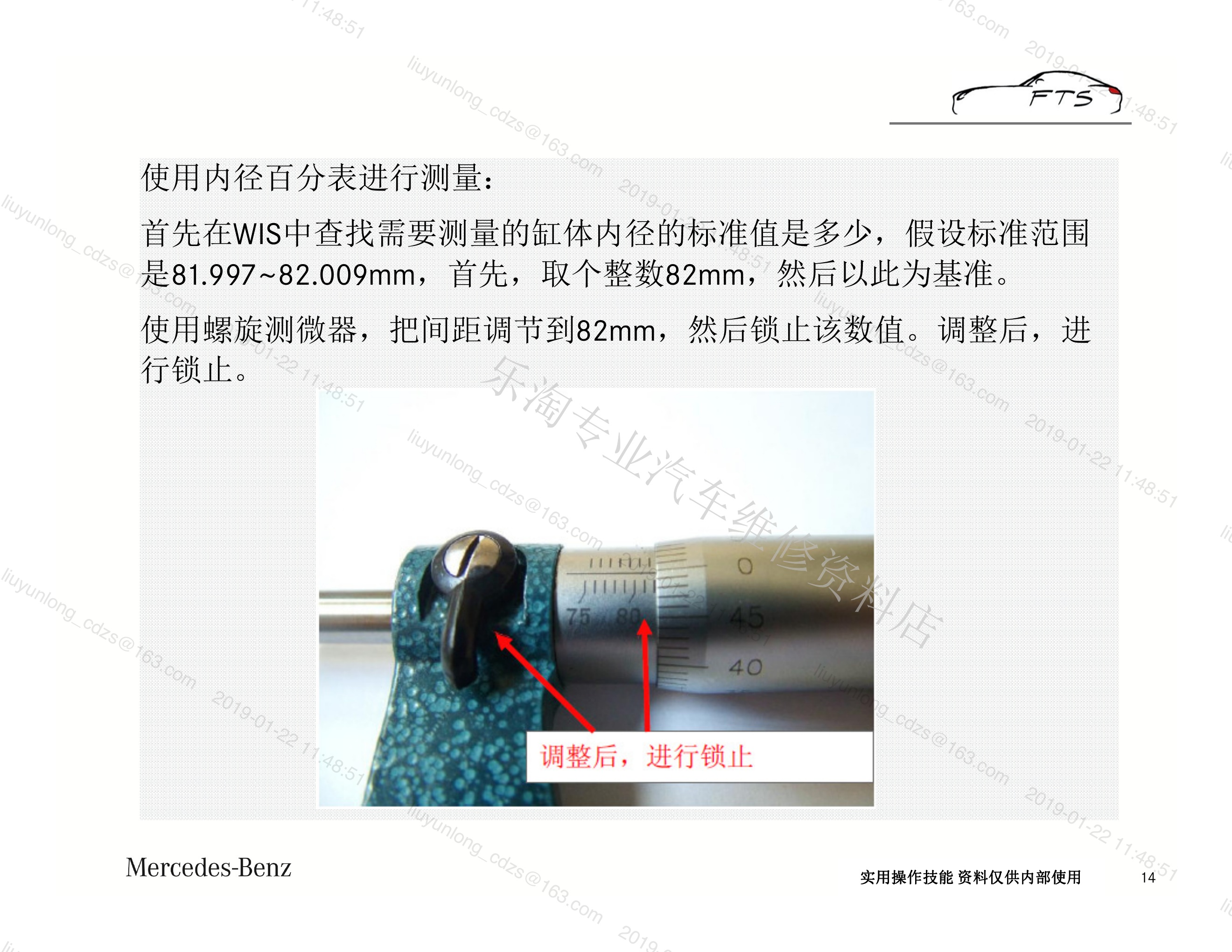

先用外径千分尺设定接近公称缸径的基准尺寸，再把量缸表测头放入千分尺之间轻微摆动，找到指针转折点并设为比较零位。测量气缸时让测杆与缸壁保持正确方向，在测量平面内缓慢摆动，读取最小偏差位置。量缸表显示的是相对基准的变化量，最终缸径应由基准尺寸与偏差共同计算。

七、六点测量识别锥度和椭圆度

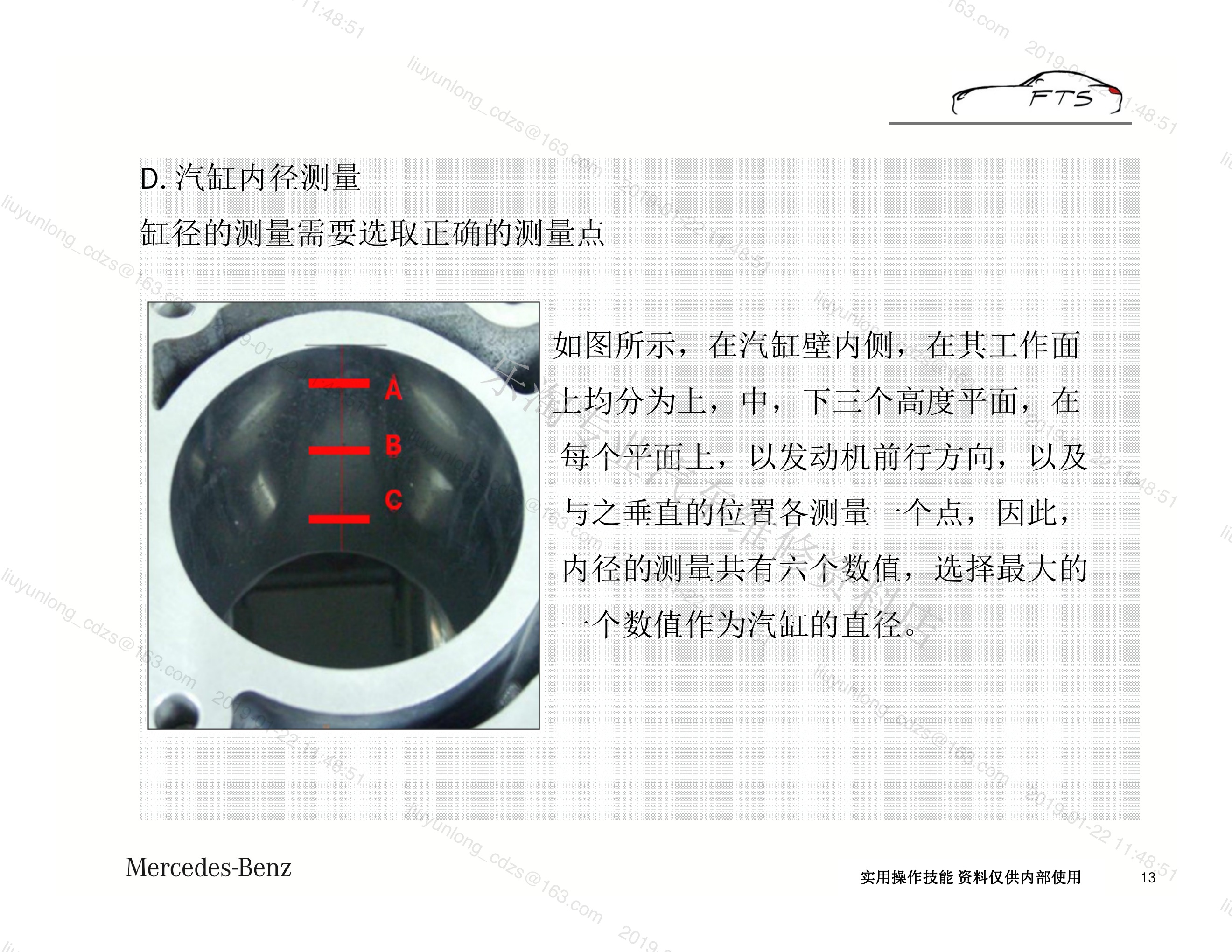

每个气缸至少在上部、中部和下部三个高度测量，并在曲轴纵向与横向各取一次读数，形成六点数据。上下位置的差异反映锥度，同一高度两个方向的差异反映椭圆度。上部测点应避开无法代表工作面的积碳台阶，下部测点也要位于活塞环实际运行范围内。发现异常时增加测点，结合拉伤、镜面化和交叉珩磨状态判断。

八、活塞与气缸间隙必须用配对尺寸计算

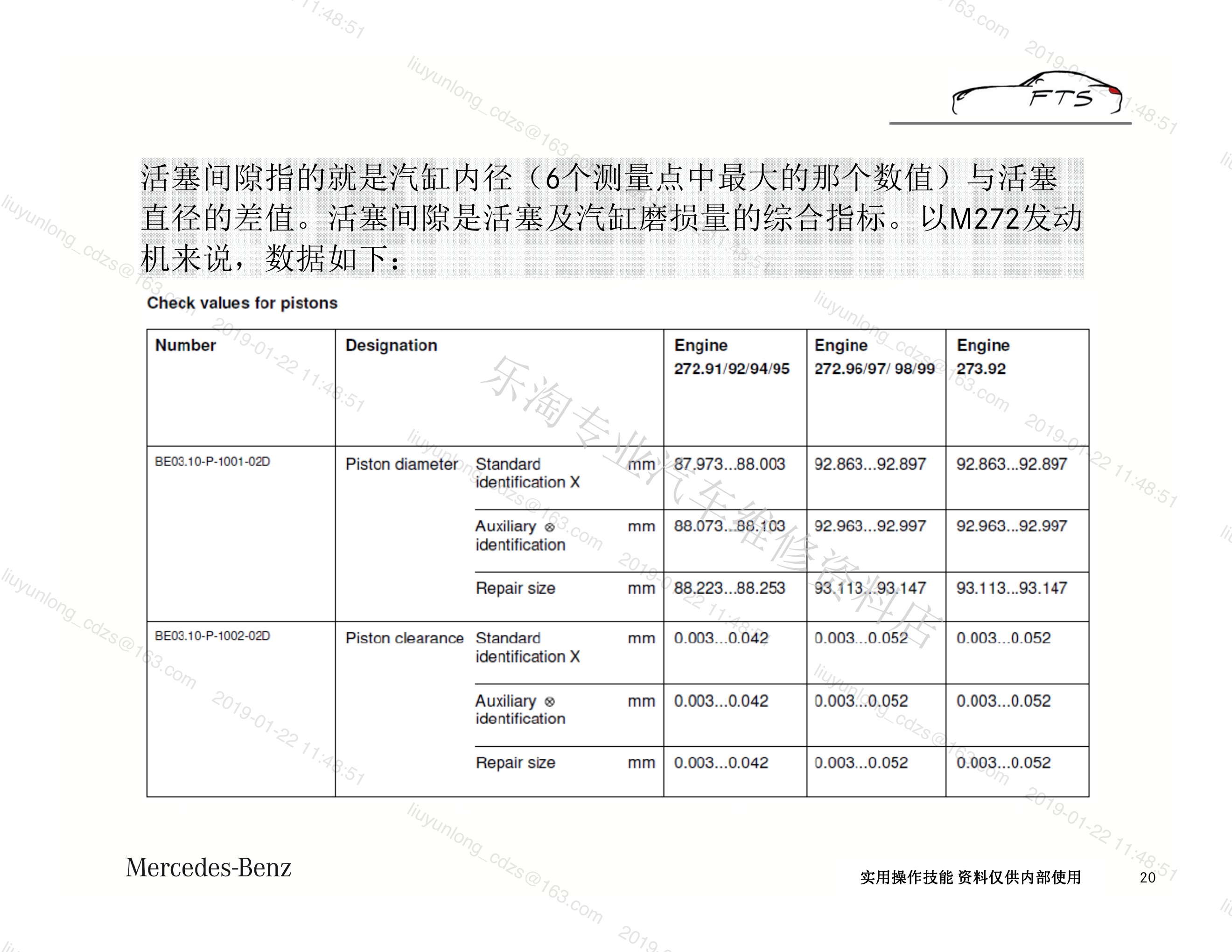

活塞与气缸的配合间隙等于规定位置的气缸实测直径减去对应活塞的实测直径。不能拿四个气缸的平均值减去任意一只活塞，也不能只用名义尺寸计算。间隙过小可能导致热态拉伤，过大则可能引起活塞敲击、窜气和机油消耗。判断时还要同时考虑缸径锥度、椭圆度以及活塞裙部磨损。

九、尺寸等级用于选配，不等于维修极限

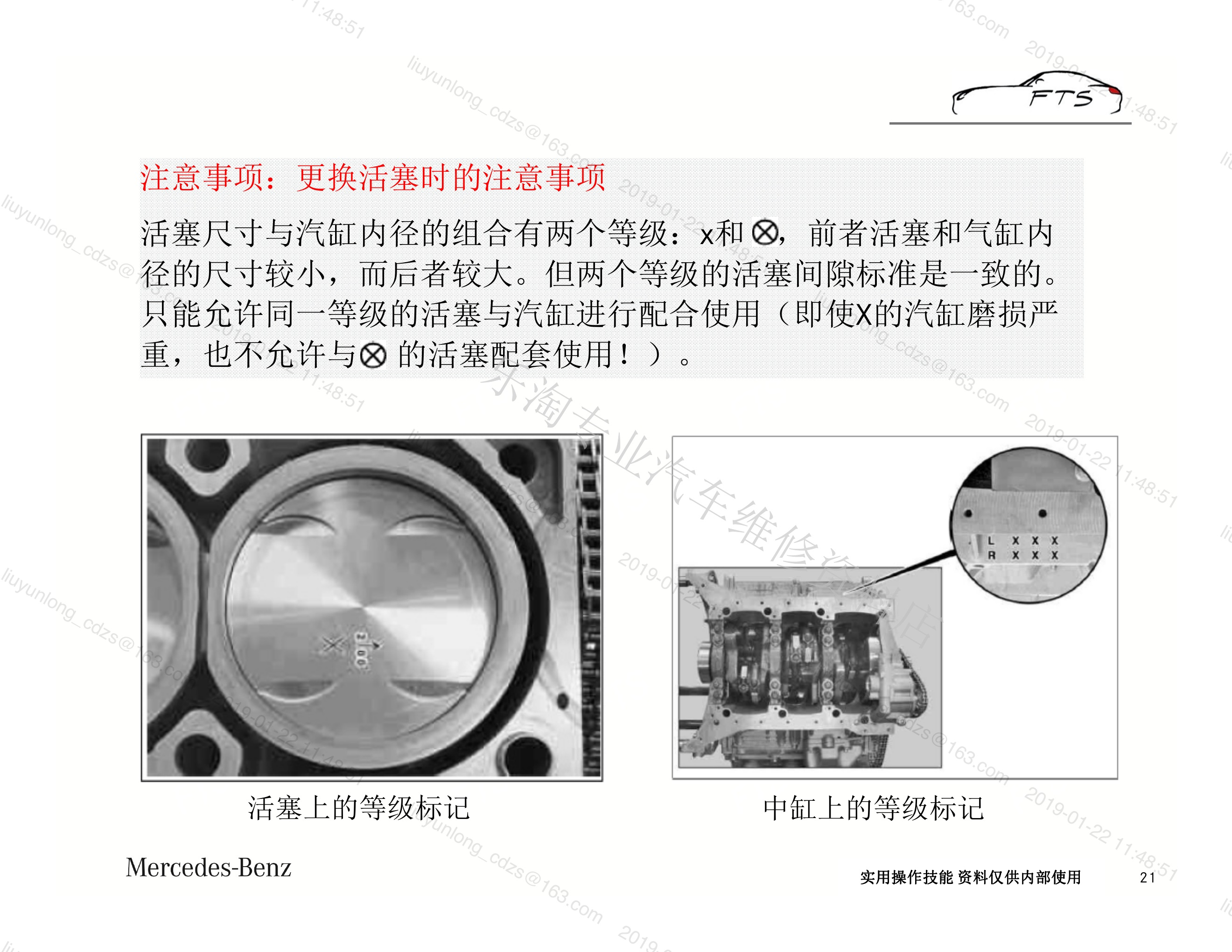

部分发动机在缸体、活塞、曲轴或轴瓦上标有尺寸等级。等级代码用于新件或选配件组合，并不表示所有同级零件在磨损后仍然合格。先识别标记含义，再按照当前发动机维修文件建立匹配关系，最后仍要用实测间隙确认。标记模糊、零件曾加工或缸体磨损异常时，不能只凭颜色和字母决定。

十、活塞环开口间隙怎样测得可靠

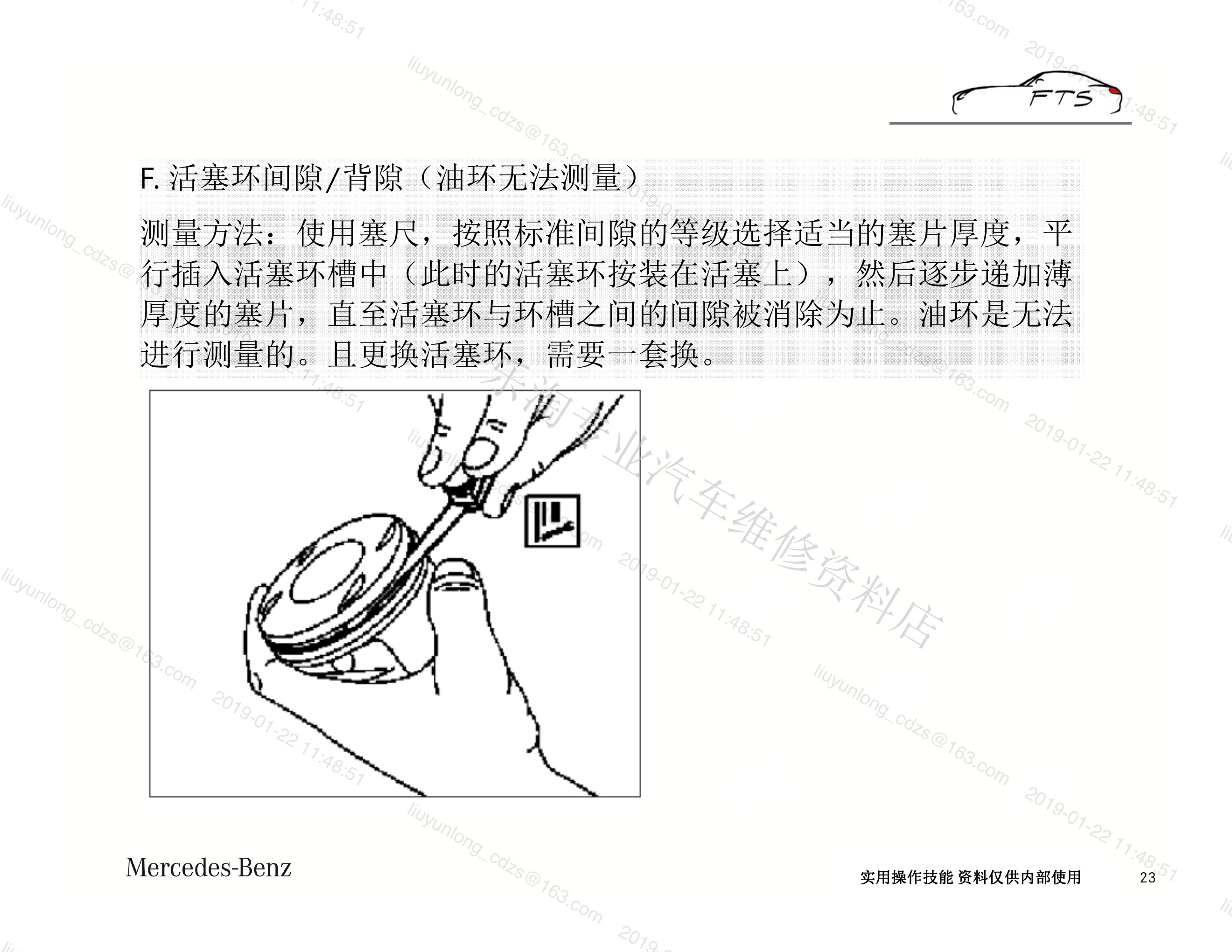

把活塞环单独放入对应气缸，用倒置活塞将其推到规定深度，使环与缸孔轴线保持垂直，再用塞尺测量开口间隙。每一道环都要保持原气缸和上下位置，检查环口、镀层、弹力和断裂。间隙过小会在热态顶死并损伤缸壁，过大则会降低密封能力；不能在没有核对允许范围时随意锉削环口。

十一、环槽侧隙和背隙不能遗漏

清洁环槽后，把对应活塞环放入槽内，用塞尺测量环与槽侧面的间隙，并检查环能否自由转动而不发卡。侧隙过大会削弱密封并加剧窜气，积碳或槽变形又可能使环卡滞。背隙用于确认活塞环装入后不会突出异常或在槽底顶住；环槽磨损通常意味着活塞本体也需要进一步评估。

十二、塑料间隙规测轴瓦油隙的关键细节

轴颈和轴瓦表面清洁干燥后，将合适规格的塑料间隙规沿轴颈轴向放置，避开油孔。安装原配轴瓦和轴承盖，按规定顺序与紧固方法拧紧，过程中不能转动曲轴。拆下轴承盖后，使用包装上的刻度比较被压扁后的宽度。塑料条越宽表示间隙越小，越窄表示间隙越大；结果异常时应复测轴颈直径、轴承孔和轴瓦厚度。

十三、轴瓦等级与曲轴轴颈必须共同匹配

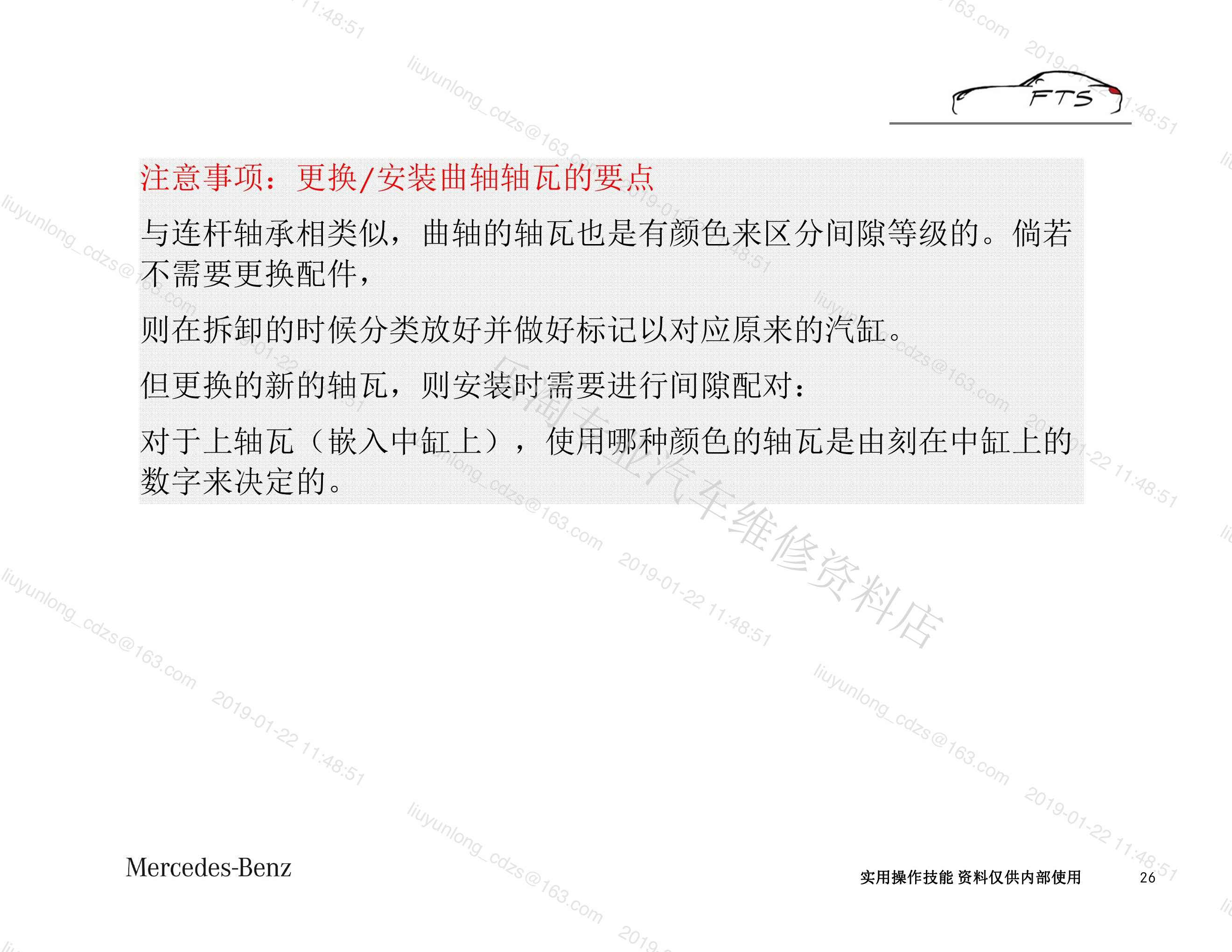

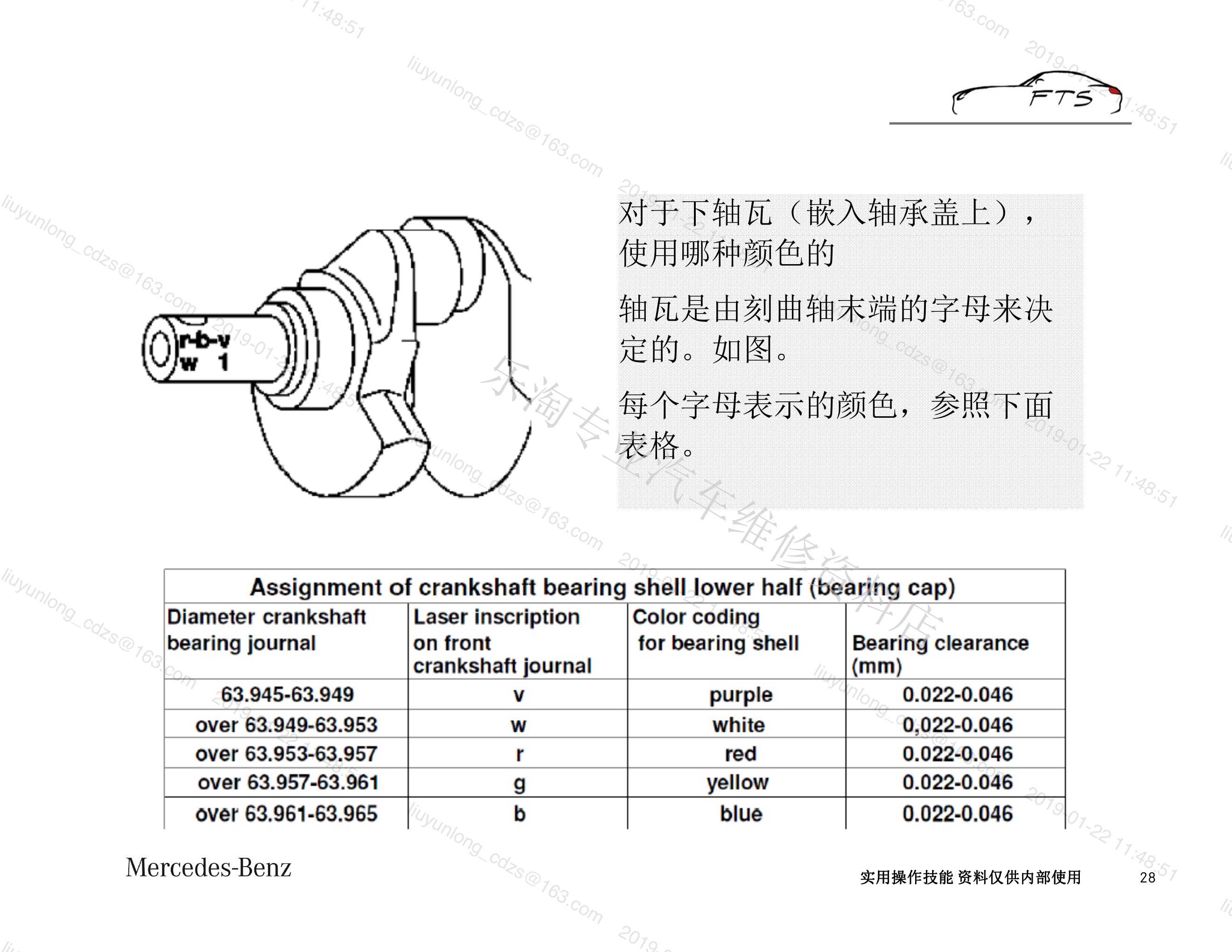

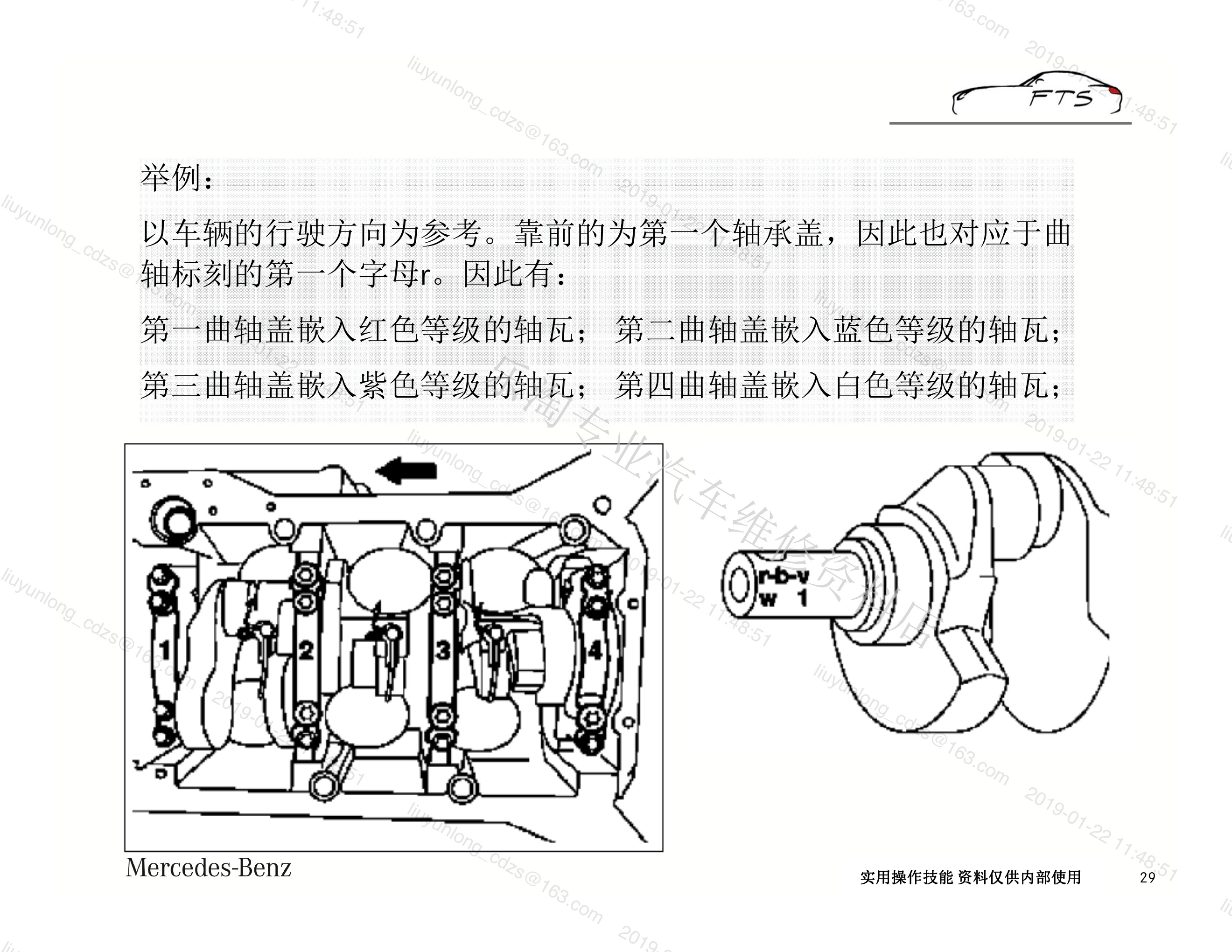

主轴瓦和连杆轴瓦可能依据缸体孔径、曲轴轴颈等级及厂家配对表选取不同厚度。安装前核对上下瓦位置、油槽、油孔、定位片和颜色代码，不得为了获得目标油隙自行打磨轴瓦背面。若曲轴颈存在锥度、失圆、拉伤或过热变色，即使某一点的塑料间隙规结果合格，也不能直接判定总成可用。

十四、曲轴轴向间隙要消除测量假象

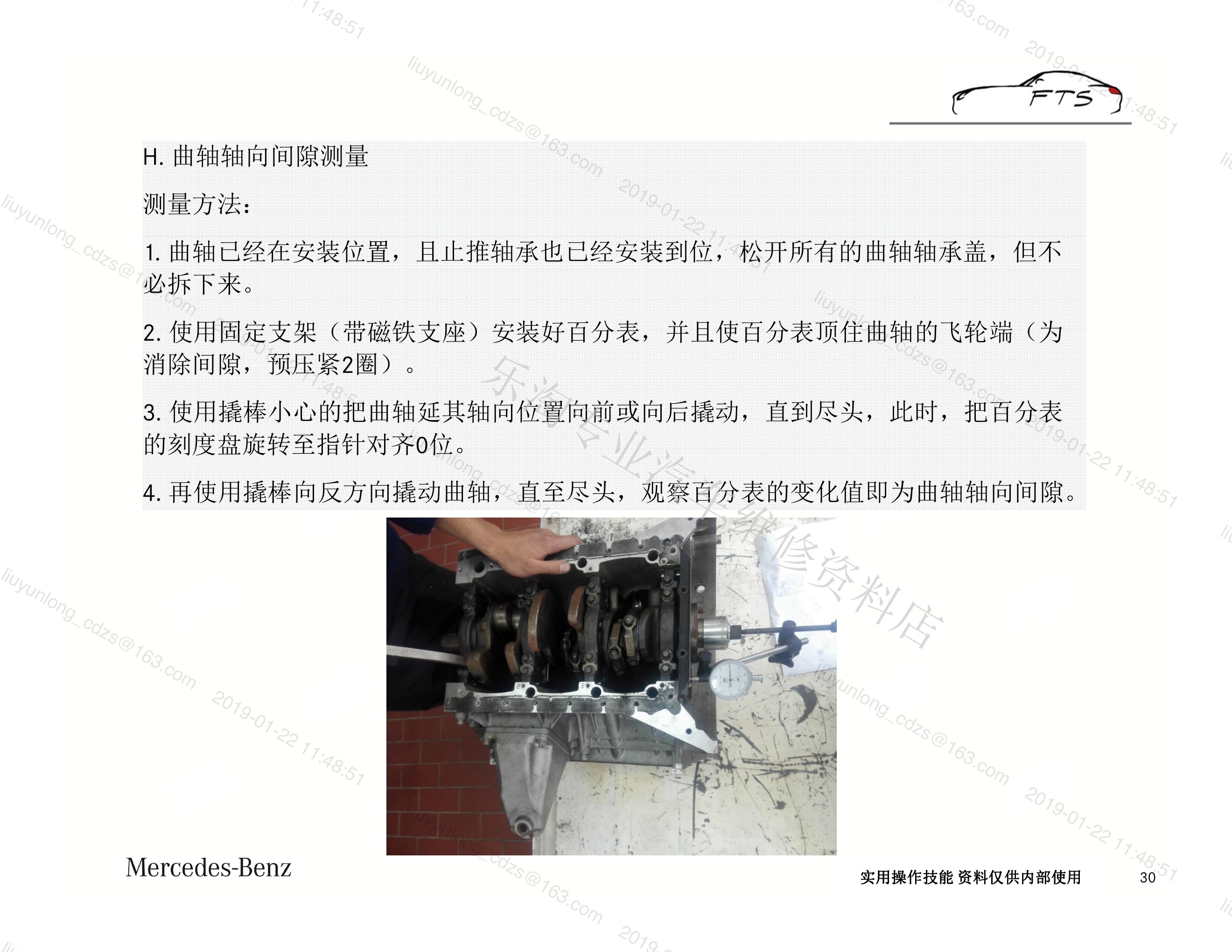

将磁性表座或规定支架可靠固定，使百分表测头与曲轴端面保持正确角度并预压。先把曲轴推向一个方向归零，再平稳推向相反方向读取总移动量，重复数次确认一致性。撬动位置和力度要符合规定，不能损伤密封面或用连杆产生附加载荷。结果超限时检查止推轴瓦、曲轴止推面和轴承盖安装状态。

十五、测量结果如何形成可追溯结论

建议为每个气缸建立独立测量表：活塞直径、六点缸径、计算间隙、各道环开口与侧隙、连杆轴颈和轴瓦油隙分别记录；曲轴主轴颈、主轴瓦间隙和轴向间隙另列总表。每个结论旁写明使用的维修文件版本、量具编号和允许范围。出现临界值时应清洁后换方向复测，并由另一名技师复核，而不是只保留对维修方案有利的一次读数。

十六、装配前的最终确认

• 确认所有保留件、替换件与气缸位置一一对应，连杆盖和轴承盖方向正确。
• 确认油道、环槽和螺纹孔已经清洁，量具残留、塑料间隙规和擦拭材料全部移除。
• 按对应发动机要求确定新螺栓、润滑剂、密封剂、紧固顺序、扭矩与转角。
• 活塞环开口方向、轴瓦油孔、止推片和活塞朝向按维修文件装配。
• 装配后手动转动曲轴，确认阻力均匀，再继续正时、润滑和启动前预供油流程。
