本田飞度 动力系统控制模块端子图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
12217
文章
1
粉丝
端子速查评论105阅读模式
摘要本田飞度 动力系统控制模块资料。

本田飞度 动力系统控制模块资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

本田飞度 动力系统控制模块端子图

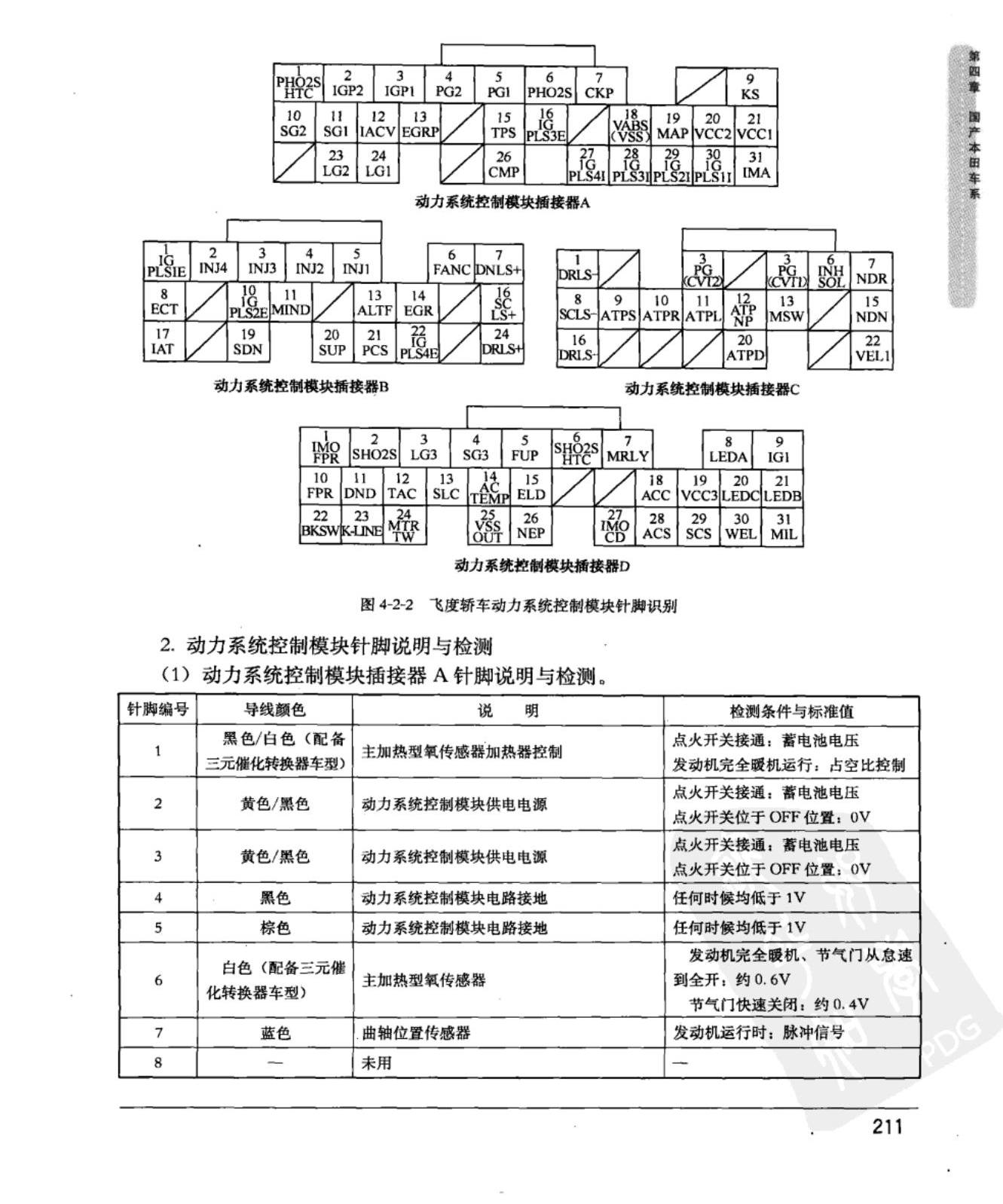

本田飞度 动力系统控制模块端子图 原始资料第1页
本田飞度 动力系统控制模块端子图

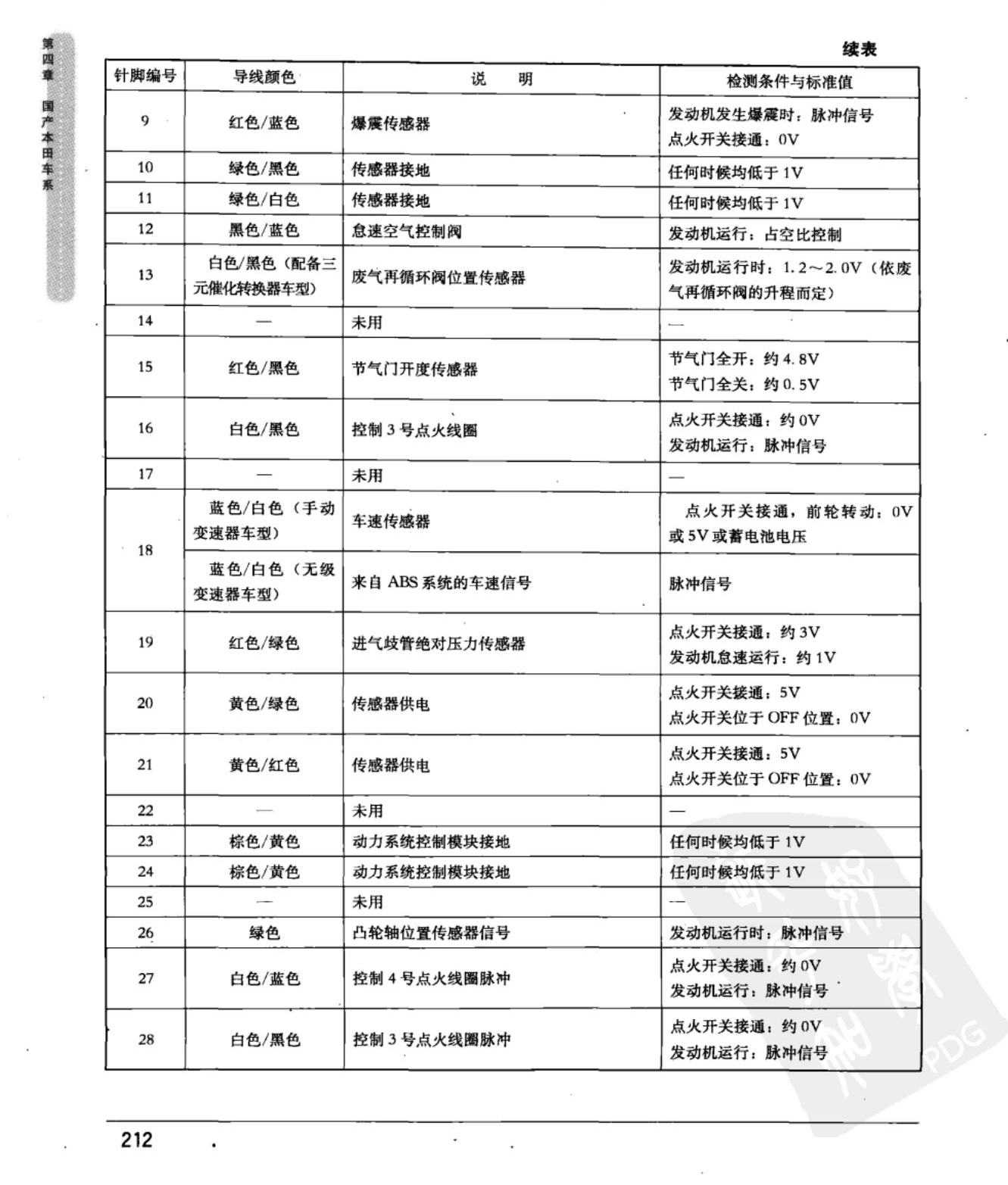

本田飞度 动力系统控制模块端子图 原始资料第2页
本田飞度 动力系统控制模块端子图

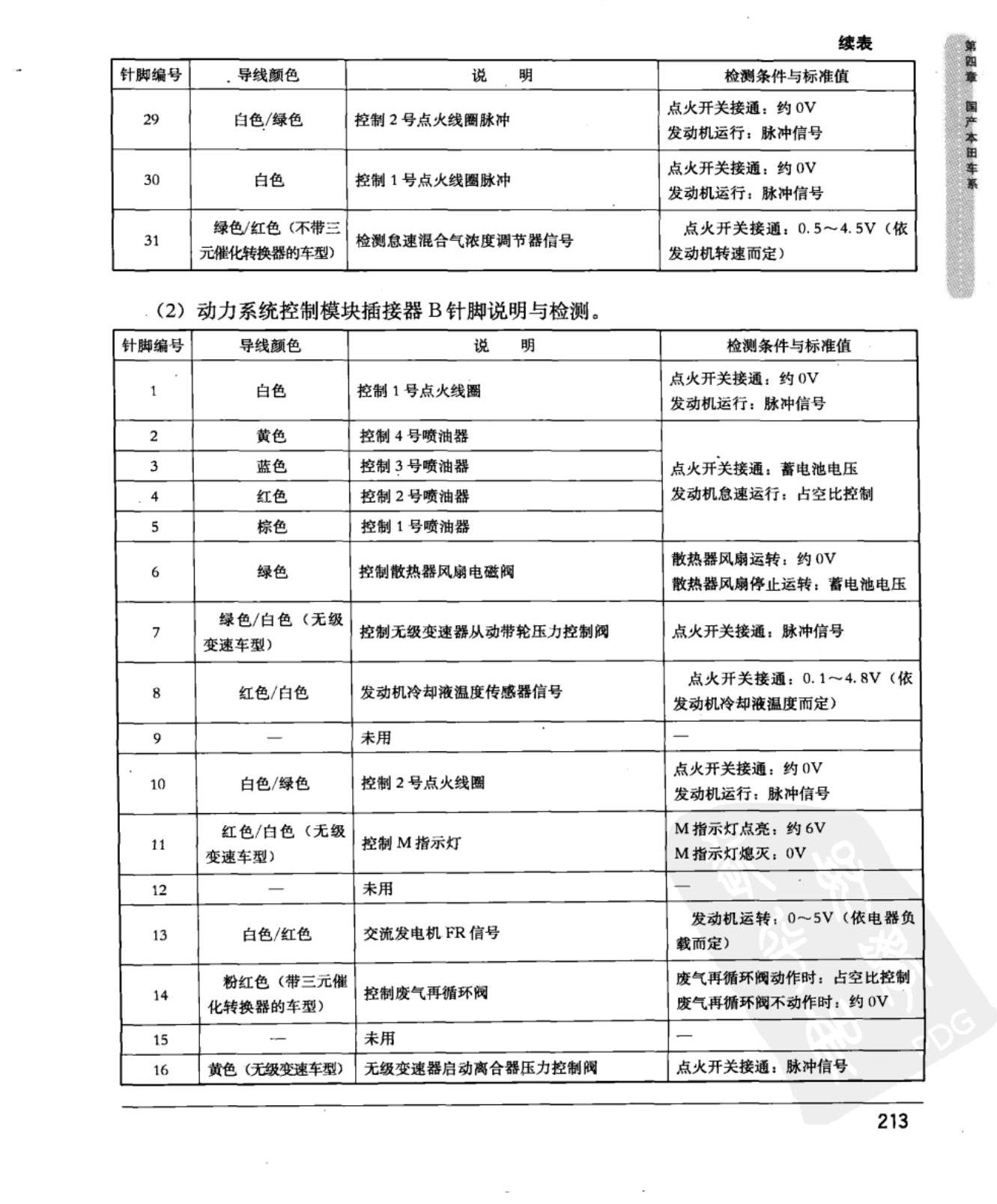

本田飞度 动力系统控制模块端子图 原始资料第3页
本田飞度 动力系统控制模块端子图

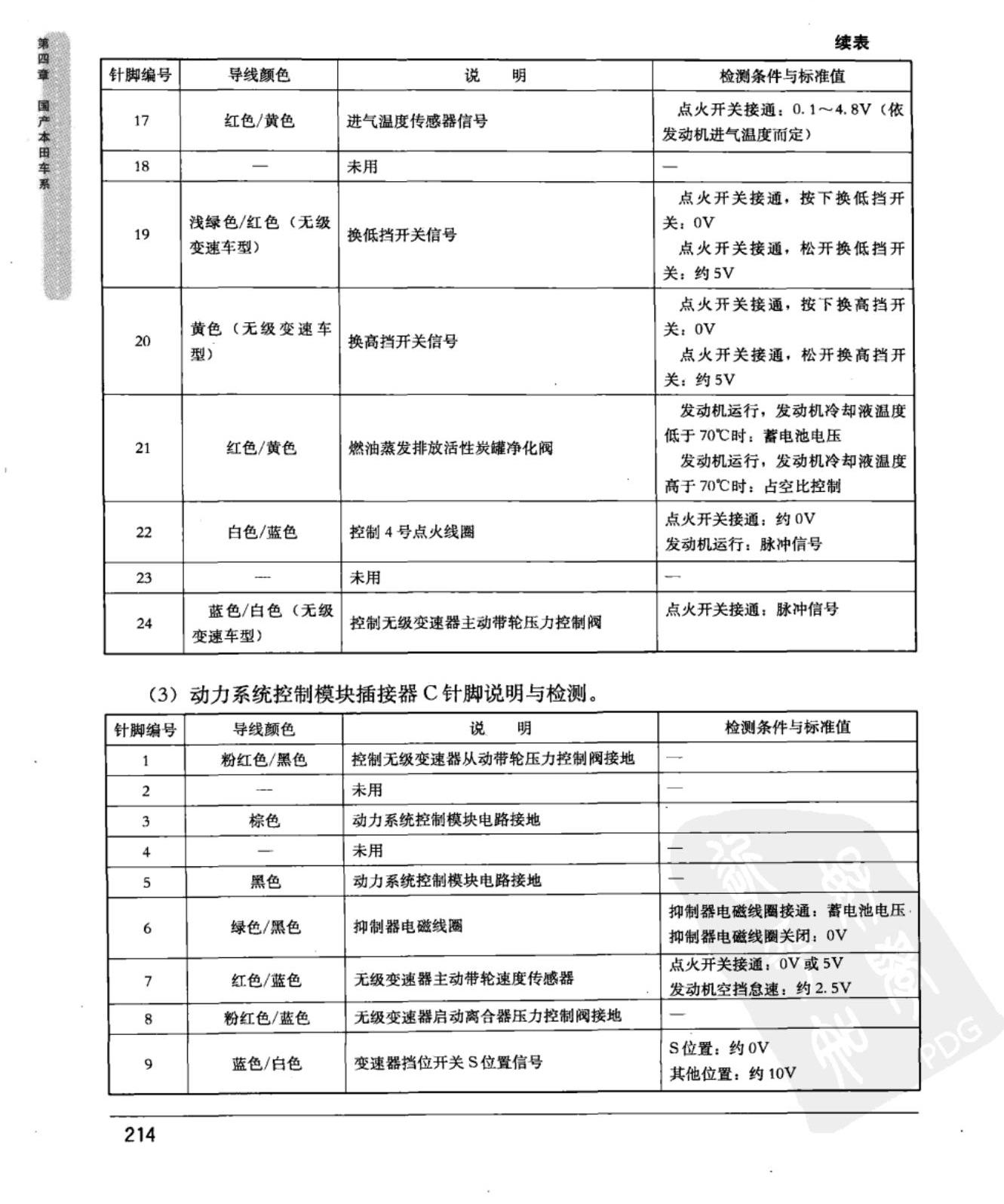

本田飞度 动力系统控制模块端子图 原始资料第4页
本田飞度 动力系统控制模块端子图

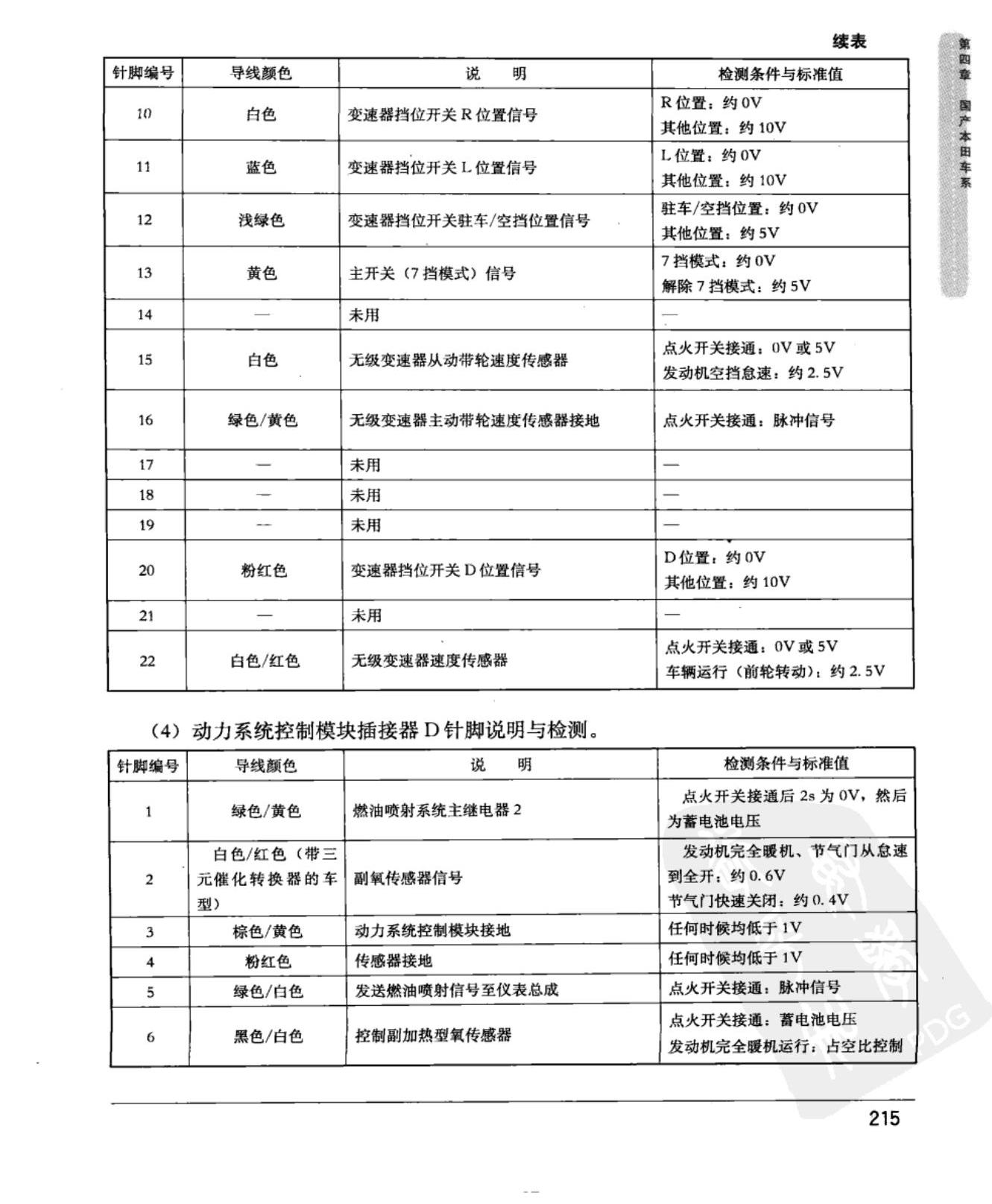

本田飞度 动力系统控制模块端子图 原始资料第5页
本田飞度 动力系统控制模块端子图

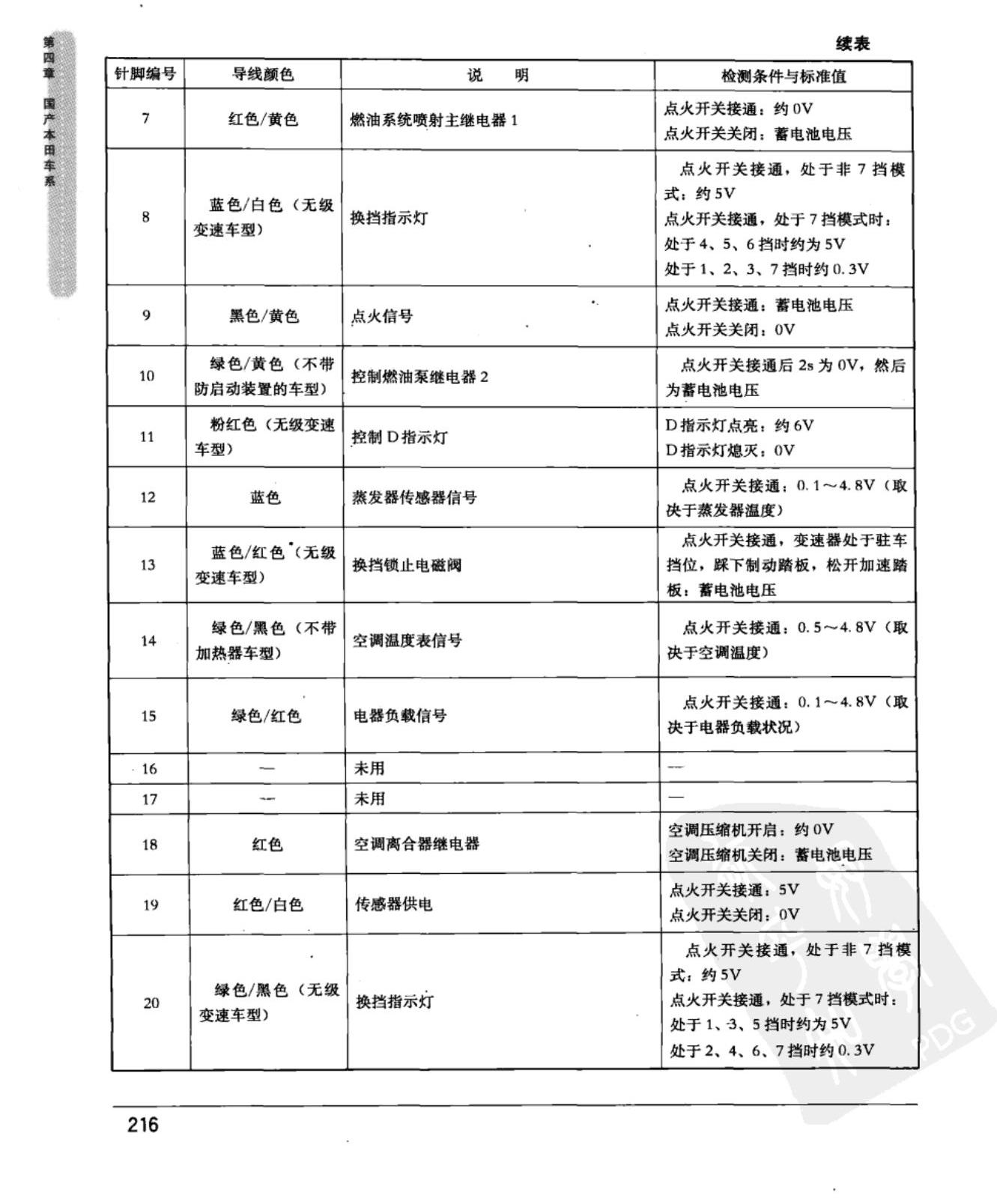

本田飞度 动力系统控制模块端子图 原始资料第6页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
