整理荣威360多媒体电脑(16针+12针+12针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

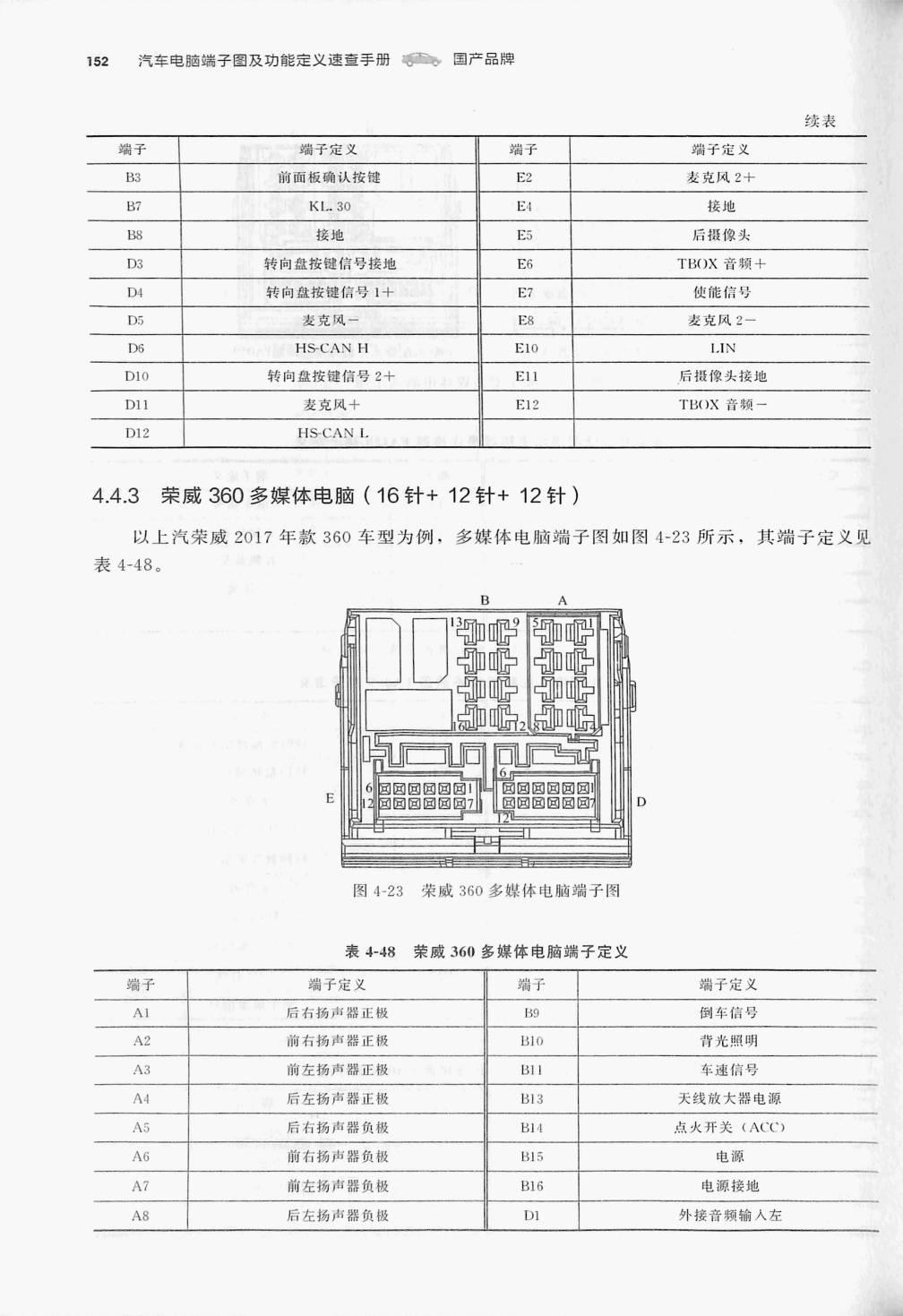

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表4-48。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| B | |||
| 可回风国国区 | |||
| E | 回风 | 区回7 | D |
表4-48 荣威360 多媒体电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| AI | 后有扬声器正极 | B9 | 倒车信号 |
| A2 | 前右扬声器正极 | B10 | 背光照明 |
| A3 | 前左扬声器正极 | BI1 | 车速信号 |
| A4 | 后左扬声器正极 | B13 | 天线放大器电源 |
| A5 | 后右扬声器负极 | BI | 点火开关(ACC) |
| A6 | 前右扬声器负极 | B15 | 电源 |
| A7 | 前左扬声器负极 | B16 | 电源接地 |
| A8 | 后左扬声器负极 | D1 | 外接音频输入左 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
