2024+ 特斯拉 Model 3 无线充电模块更换：按生产日期区分卡子式与螺钉式

2024 年及更新款 Model 3 的中控台无线充电器模块安装在手机托盘背面。这个位置有两种固定结构：2024 年 3 月 3 日之前生产的车辆使用卡子式托盘，当天或之后生产的车辆使用螺钉式托盘。选错路径可能损坏卡接件；先确认车辆生产日期与实际固定方式，再动手拆托盘。

适用范围与原厂参数

• 对象：Model 3 2024+ 中控台无线充电器模块。原厂资料编号 GUID-77C9EA81-8A06-435A-B3D7-A6133F5FD063；资料页面更新于 2026 年 8 月 9 日。
• 螺钉式路径：2024 年 3 月 3 日当天或之后生产；手机托盘固定螺钉 2 颗、T20、1.2 N·m；无线充电器固定螺钉 3 颗、T20、1 N·m。
• 卡子式路径：2024 年 3 月 3 日之前生产；托盘由 4 处卡子和 6 处锁片固定；无线充电器固定螺钉 3 颗、T20、1 N·m。
• 无线充电器更换项目在原厂总览页分别列有校正代码 1519010232／FRT 0.42 与 1519010272／FRT 0.18；按配置选用，不叠加关联工时。

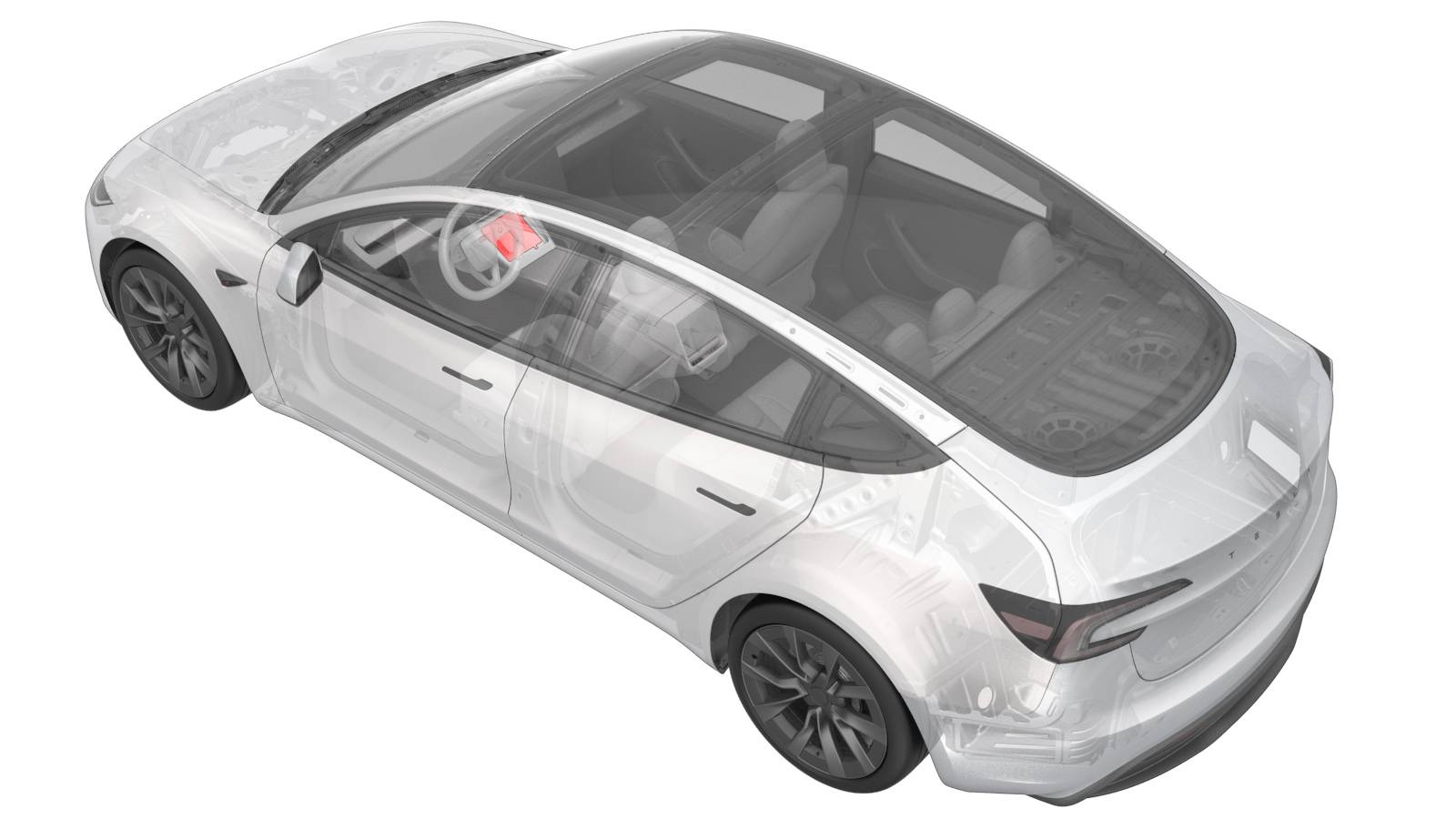

先看位置，再确认托盘结构

原厂无线充电器更换总览页对 3 月 3 日当天写作“之后”，而两份手机托盘拆装资料明确把当天归入螺钉式。遇到生产日期为当天、日期不明或固定结构不清楚的车辆，应以实际配置和当前原厂资料再核对；卡子式资料明确警告，不能在当天或之后生产以及日期未知的车辆上按卡子式步骤强拆。如果托盘沿规定方向不能松开，停下检查螺钉式固定点。

螺钉式：先松托盘，再换充电器

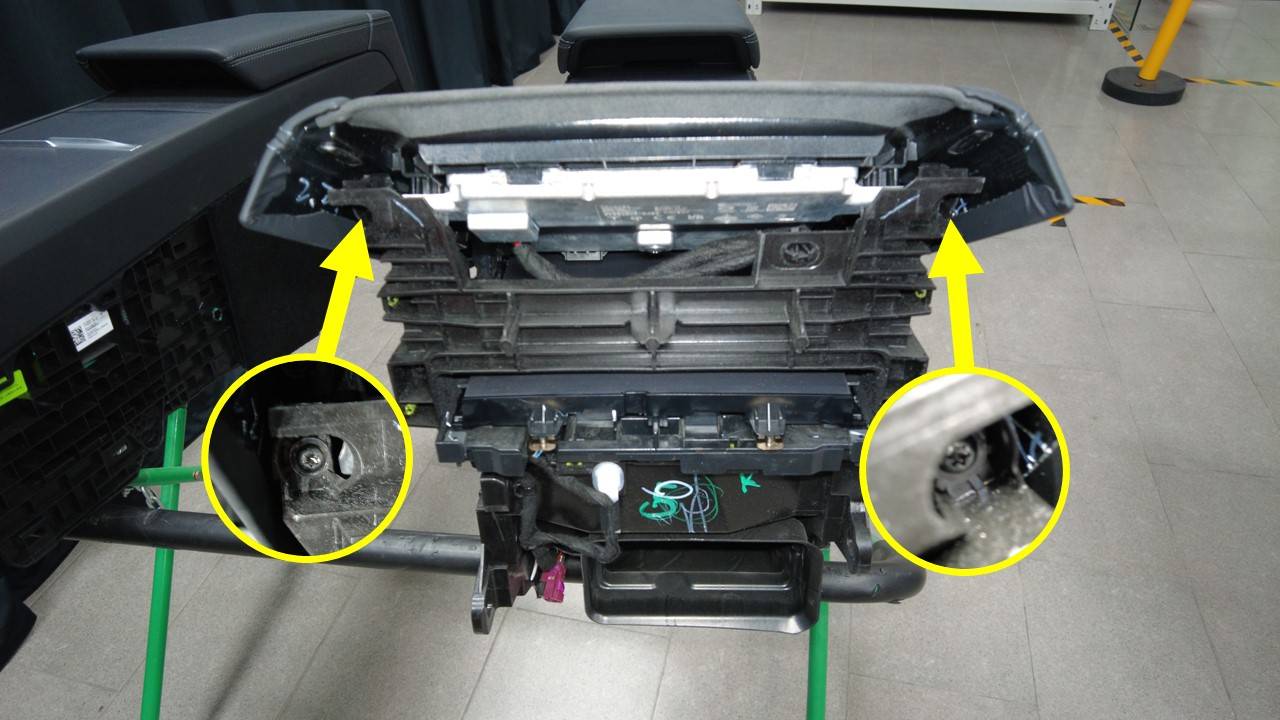

按原厂中控台总成拆装资料，抬起中控台后部并向车后移出操作空间。拆下固定手机托盘的两颗 T20 螺钉，断开电气连接器。再按原厂图示释放托盘的 2 处卡子、2 处螺钉垫片和 6 处导片，沿托盘倾斜角度从底部取出。不要把托盘螺钉误当成无线充电器螺钉。

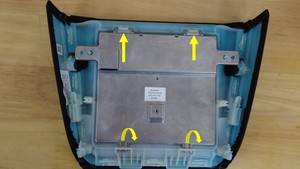

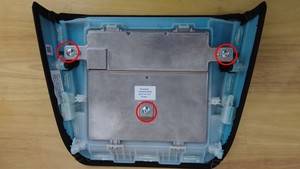

托盘取下后，拆无线充电器背面的 3 颗 T20 螺钉；再释放充电器的 2 处锁片、2 处定位点与 2 处卡子，抬起充电器并滑出。安装时先让定位点进入托盘、上沿锁片完全接合，再装 3 颗螺钉并紧固至 1 N·m。恢复托盘与插头，最后将托盘固定螺钉紧固至 1.2 N·m；按独立资料装回中控台并执行车辆固件重新安装。

卡子式：电源隔离后释放托盘

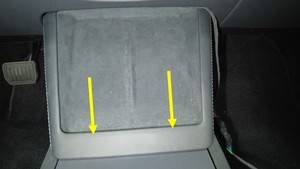

确认车辆确属 3 月 3 日前生产的卡子式配置后，先按原厂低压电源断开和连接隔离电源。打开左前门并降下左前窗，沿中控台向后移动手机托盘底部，松开 4 处卡子与 6 处锁片。原厂演示视频展示托盘分离及充电器螺钉拆卸的概览，仍须按文字步骤完成电源隔离、插头分离和复装；遇阻立即停止，核对是否为螺钉式托盘。

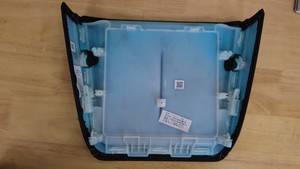

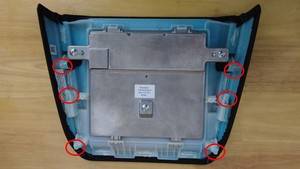

断开插头并取下托盘后，拆 3 颗 T20 无线充电器螺钉，释放 2 处锁片和 2 处定位销；让充电器抬起并从托盘滑出。复装时先把定位销滑入托盘、让顶部锁片接合，再将 3 颗螺钉紧固到 1 N·m。接好插头，托盘定位销向前滑入中控台后扣紧 4 处卡子与 6 处锁片。按原厂顺序连接低压电源、重新安装车辆固件、退出维护模式，最后升窗关门。

完工检查建议

确认手机托盘与中控台缝隙均匀、无翘起，线束连接到位且未受夹压。用支持无线充电的设备分别放在托盘左右区域，观察车辆与设备是否正常响应；异常时先回查配置路径、插头、托盘卡接和软件恢复是否完成，再按原厂诊断资料继续排查。无线充电测试不能替代原厂要求的固件重新安装。

原厂资料及关联程序

作业位置为 Model 3 2024+ 中控台手机托盘背面的无线充电器模块。原厂资料编号：GUID-77C9EA81-8A06-435A-B3D7-A6133F5FD063；核对日期：2026 年 10 月 1 日。

• 中文原厂程序：无线充电器模块 - 中控台（拆卸和更换）。
• 英文原厂程序：Wireless Charger Module - Center Console (Remove and Replace)。
• 电话托盘（螺丝固定式） - 中控台：核对当天或之后制造的配置、托盘拆装、两组紧固值和固件恢复；其前置中控台总成拆装另有详细步骤。
• 电话托盘 - 中控台（卡夹型）：核对当天以前制造的配置、卡接点与充电器固定；这份资料包含卡子式操作概览视频。
• 低压电源 - 锂离子（断开和连接）：卡子式更换前后电源隔离与恢复须按这份独立资料执行。
• 软件重新安装 - 触摸屏：两种手机托盘资料均列出固件重装；维护模式用于卡子式路径最后退出维护模式。

图片及视频来自 Tesla 原厂维修手册，教学封面基于原厂图片排版。若生产日期、固定结构或插头配置与上述资料不一致，先按车辆 VIN 和当前原厂资料确认对应路径。
